Việc thay thế động cơ trục Z là thao tác quan trọng giúp đảm bảo độ chính xác khi di chuyển trục Z, từ đó duy trì chất lượng bản in ổn định. Bài viết dưới đây sẽ hướng dẫn chi tiết cách tháo và lắp động cơ trục Z (Z motor) đúng kỹ thuật.

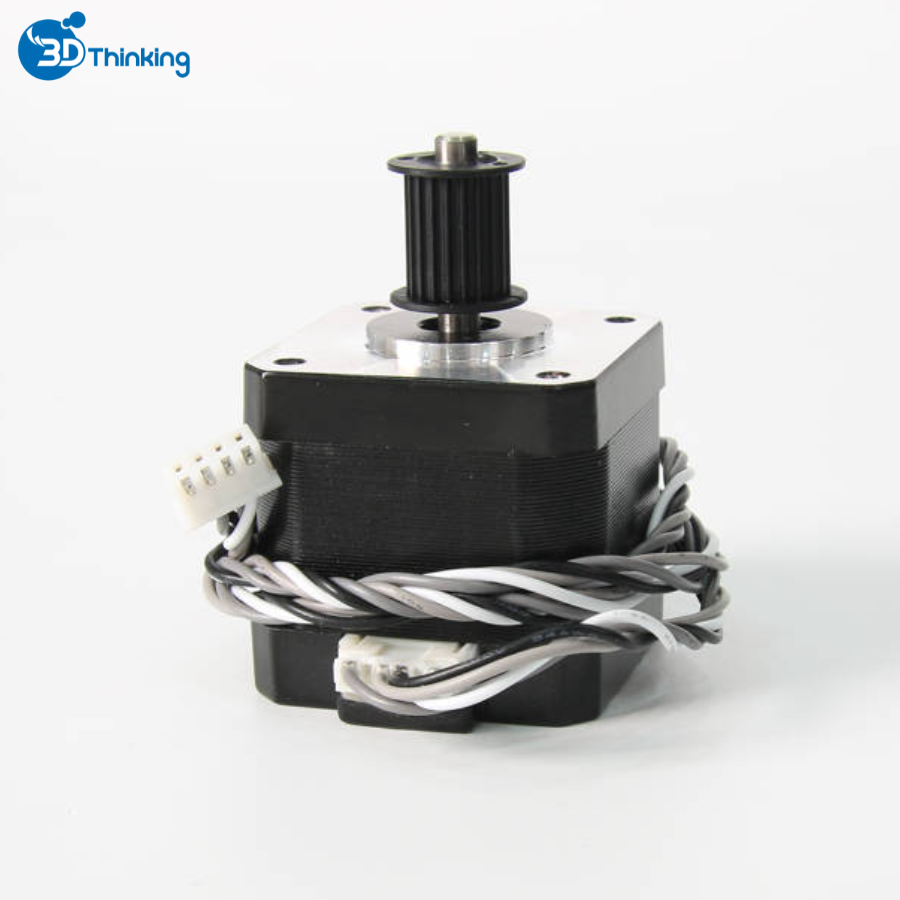

Động cơ trục Z
Công cụ cần chuẩn bị
- Lục giác H2.0 / H1.5 (hex key)
- Nhíp (tweezers)
Chuẩn bị trước khi thay thế động cơ trục Z
- Ngắt kết nối dây nguồn (power cord cable) để đảm bảo an toàn
- Đặt máy in ở vị trí thuận tiện cho thao tác
Các bước tháo động cơ trục Z

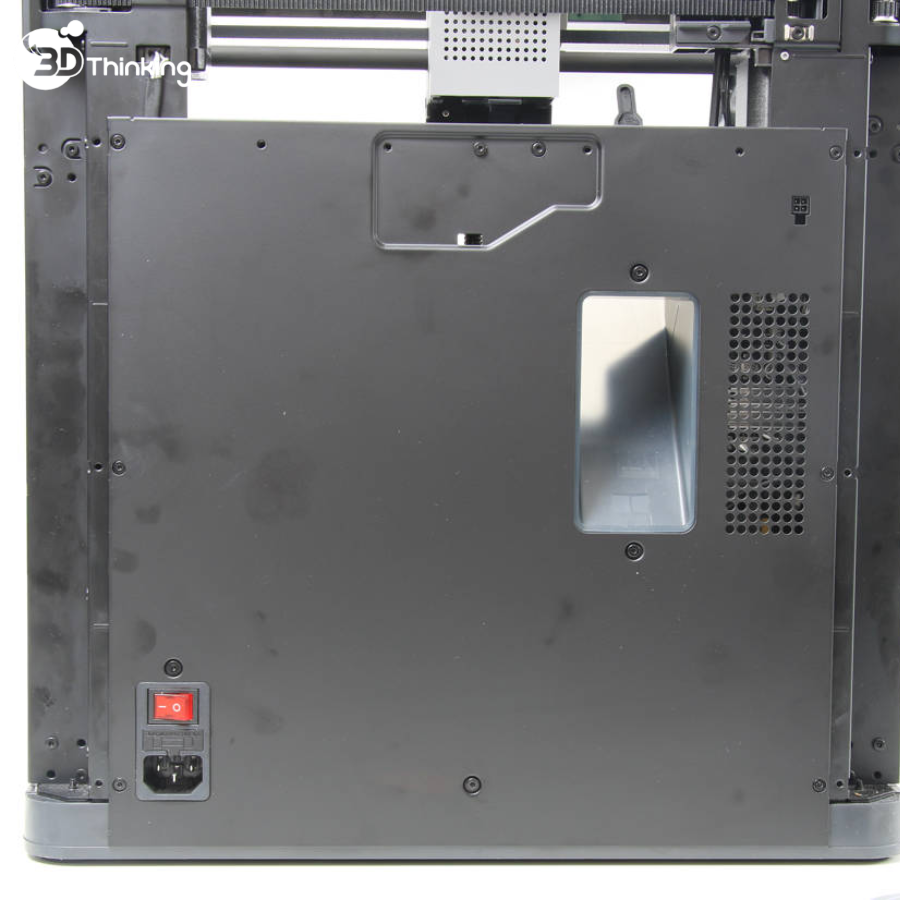

Bước 1: Tháo tấm ốp phía sau (rear panel)
Thực hiện tháo tấm ốp phía sau theo hướng dẫn kỹ thuật của máy để tiếp cận khu vực bên trong.

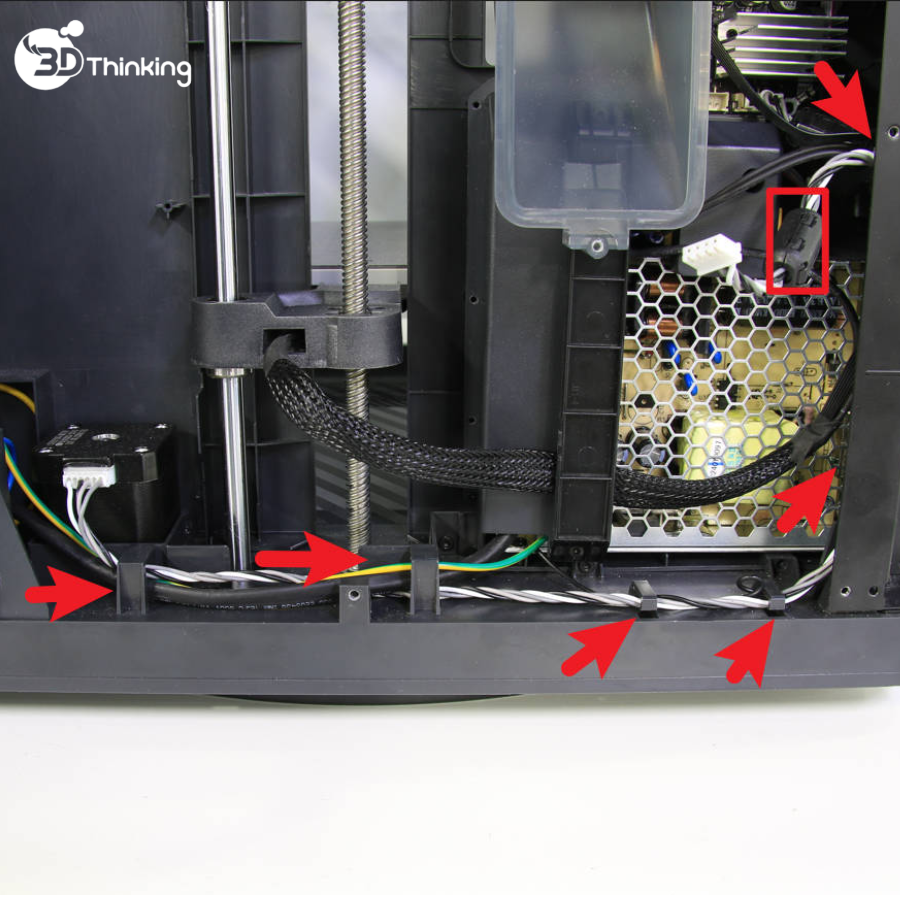

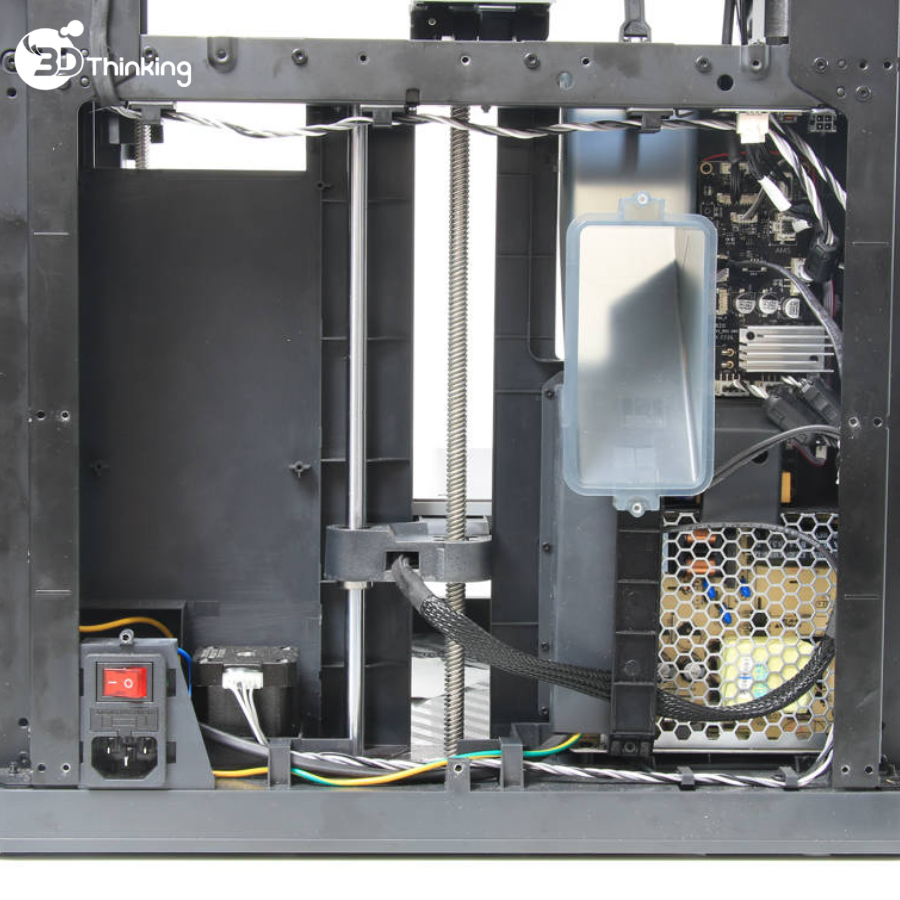

Bước 2: Nới lỏng cáp động cơ trục Z
- Tháo vòng ferrite hình trụ (cylindrical ferrite ring)

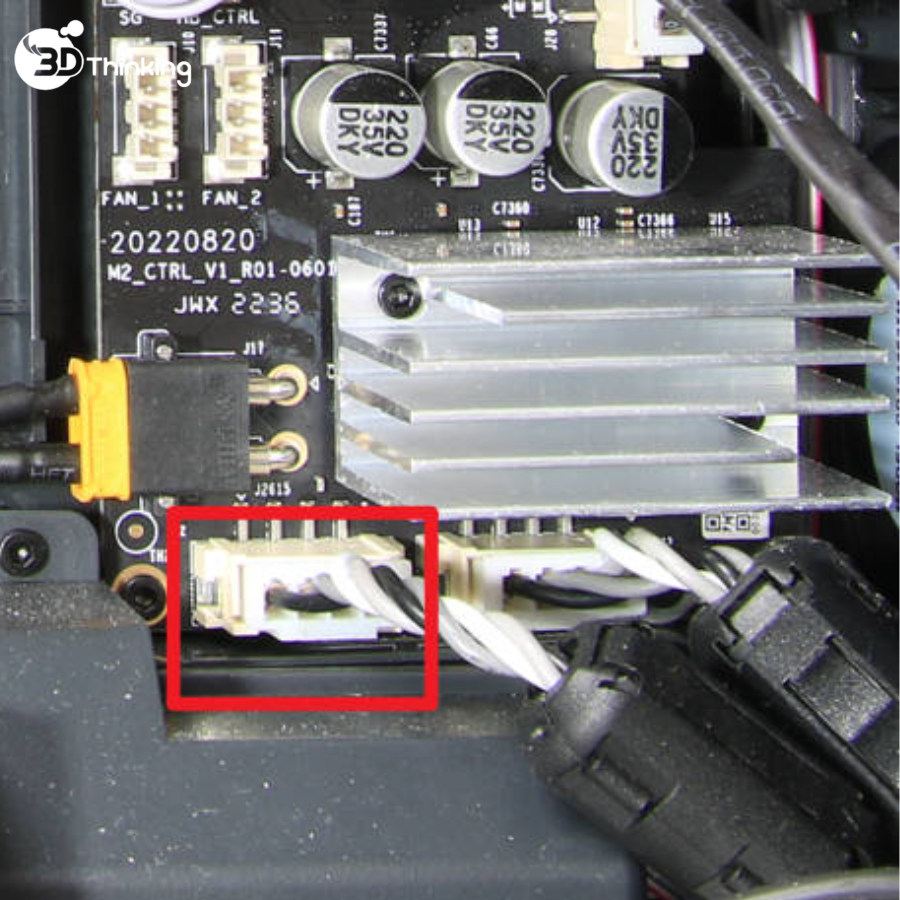

- Ngắt kết nối cáp động cơ trục Z khỏi bo mạch MC (MC board)
- Nới lỏng toàn bộ dây cáp theo đường đi
Bước 3: Hạ bàn in và khóa thanh trượt trục Z
- Nghiêng máy in
- Kéo dây đai trục Z để hạ bàn in gia nhiệt (heatbed) xuống thấp nhất

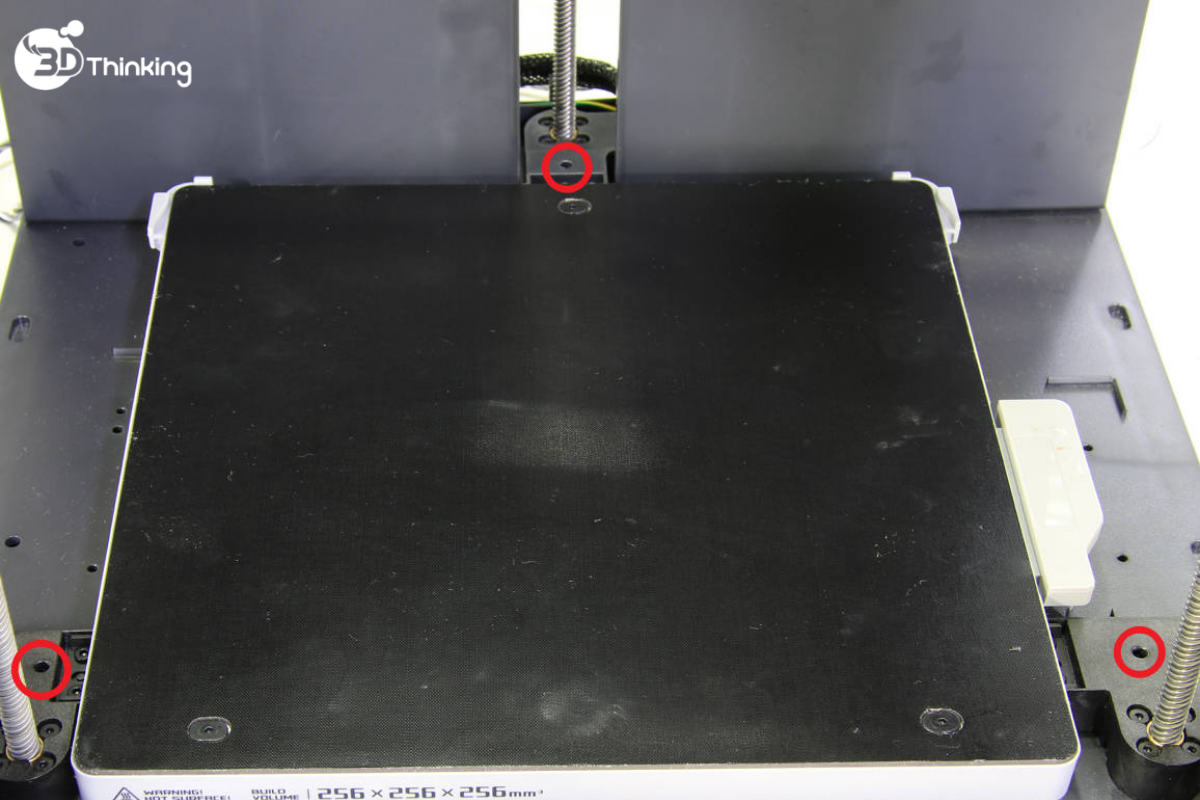

- Siết chặt 3 vít phụ để cố định các thanh trượt trục Z

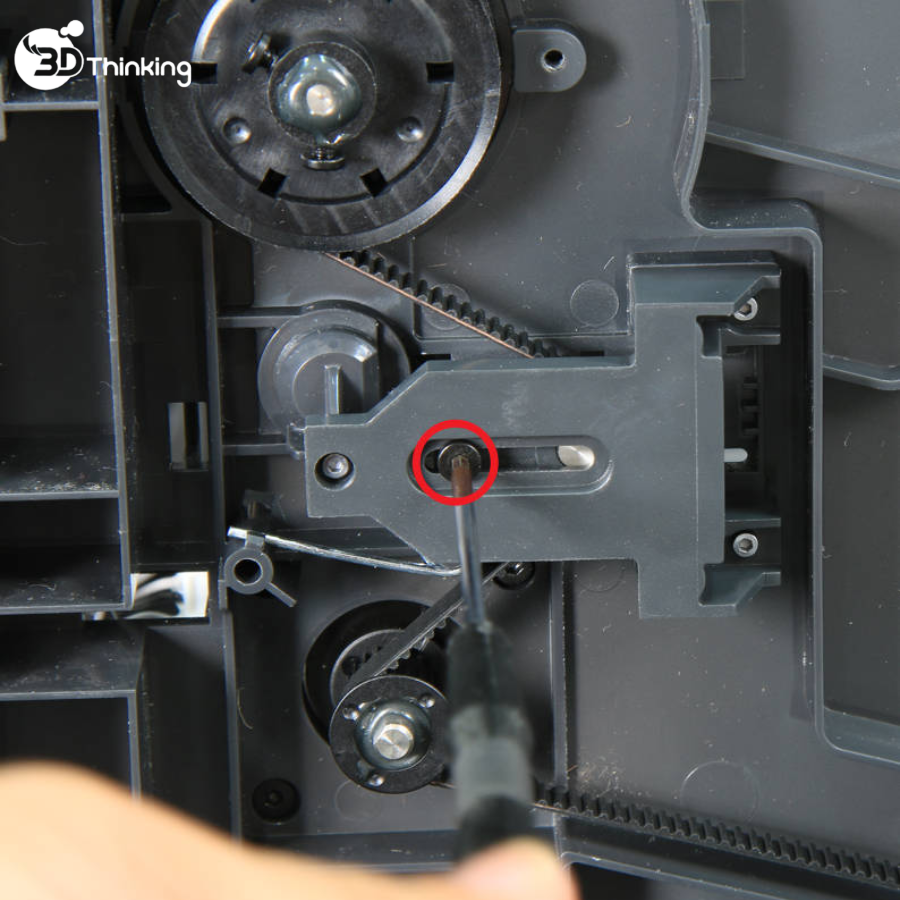

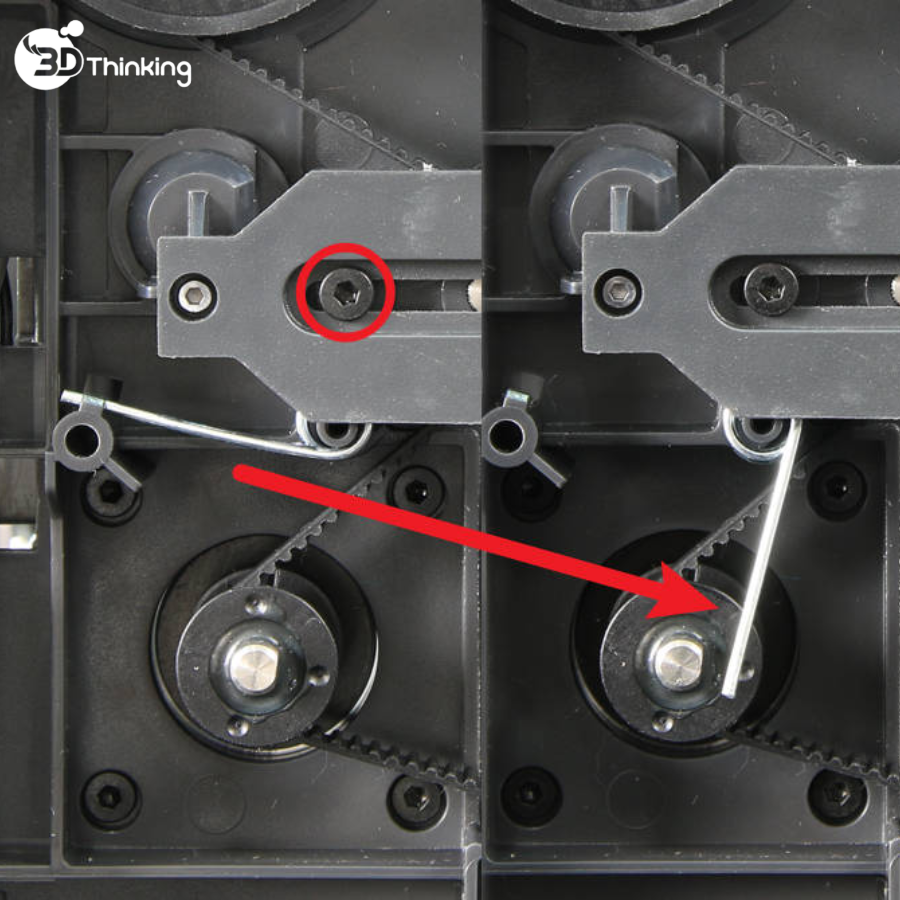

Bước 4: Nới lỏng bộ căng đai trục Z

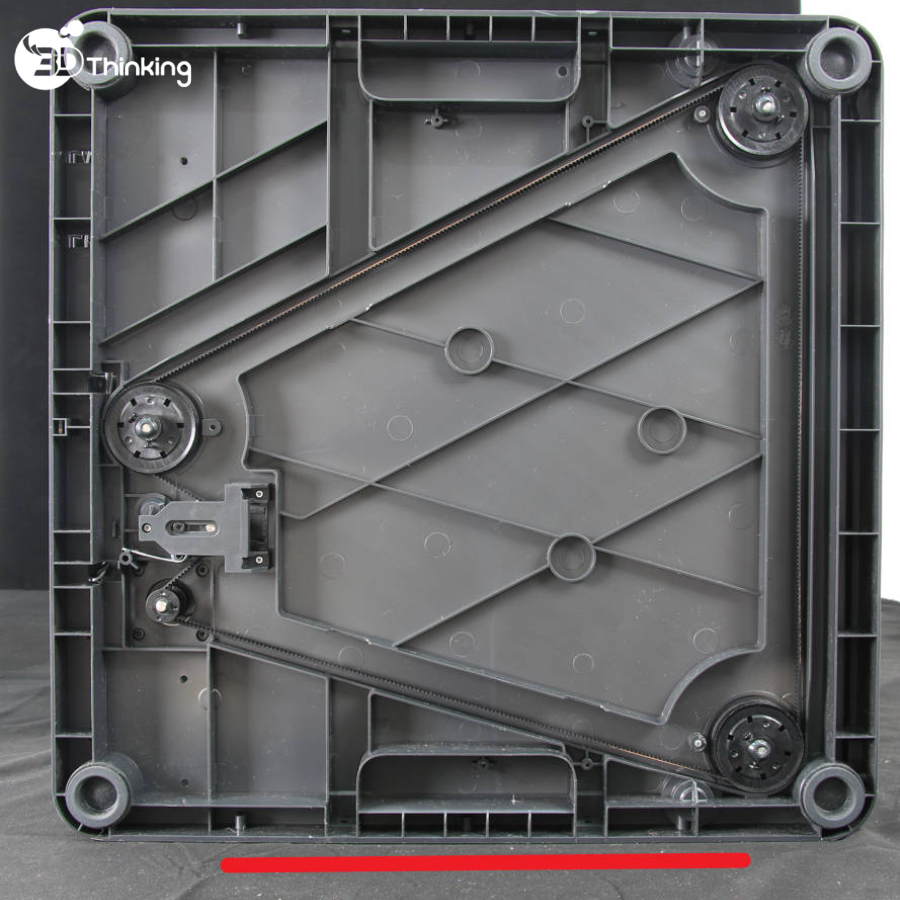

- Tìm bộ căng đai ở phía dưới bên phải máy

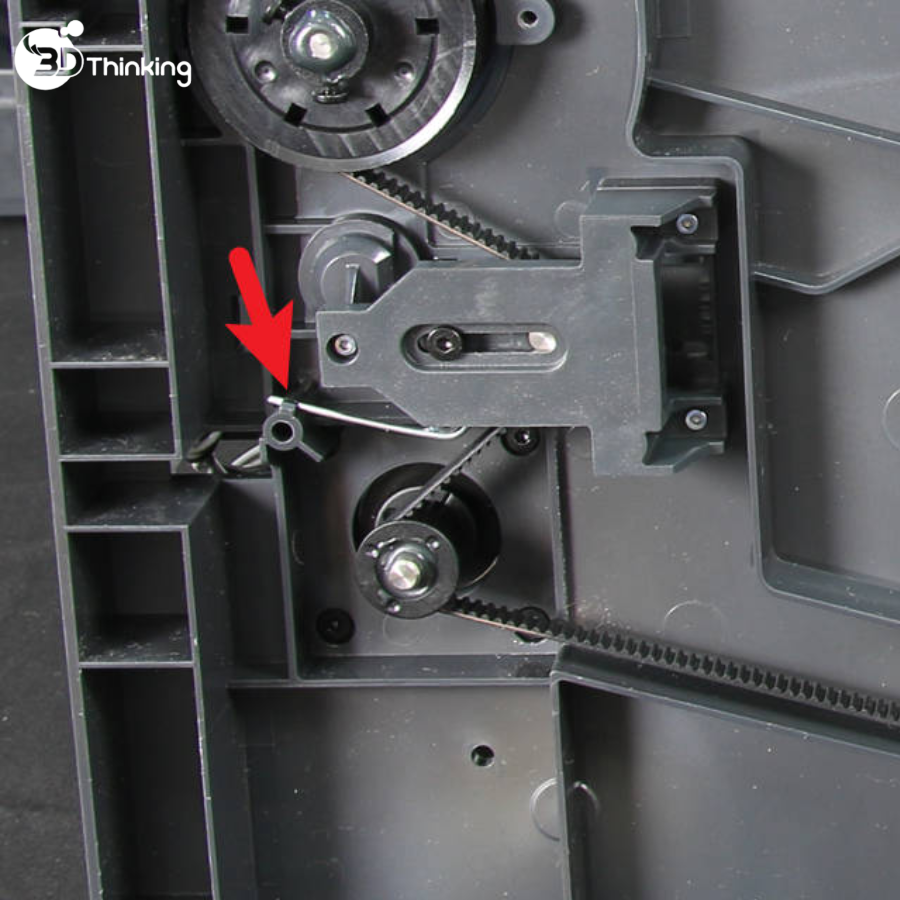

- Nới lỏng vít và nhả lò xo căng trục Z
 |  |

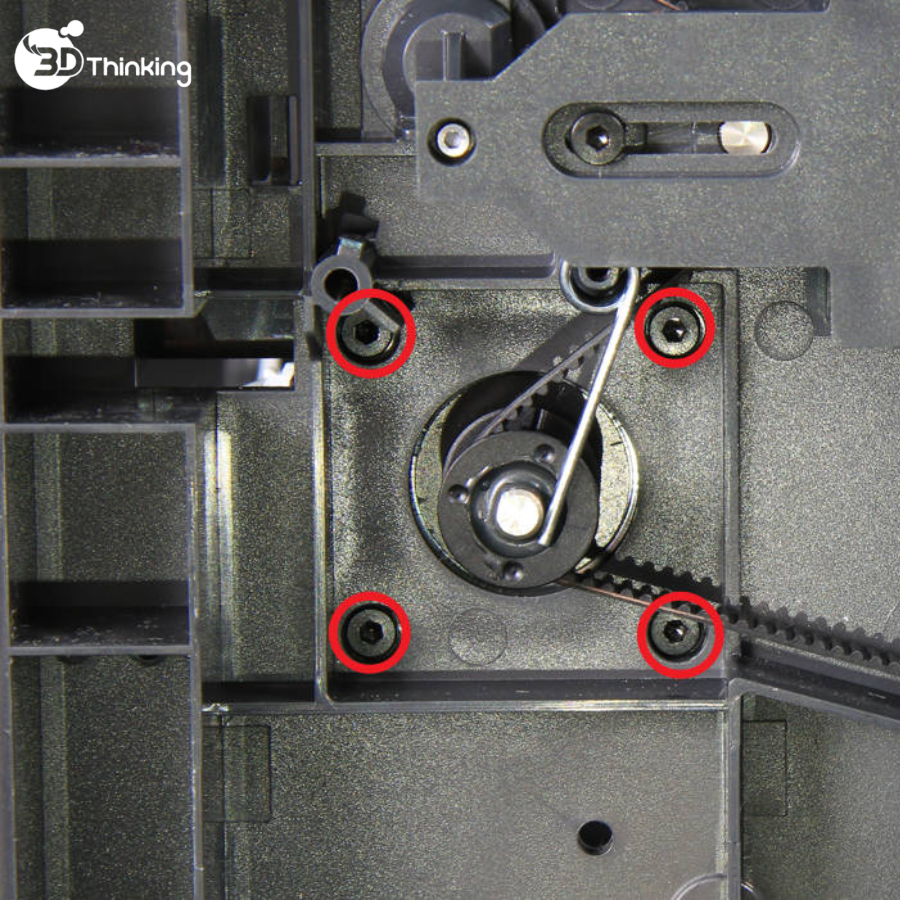

Bước 5: Tháo động cơ trục Z
- Dùng lục giác H2.0 tháo 4 vít cố định
- Nhấc động cơ trục Z ra khỏi vị trí lắp
Các bước lắp động cơ trục Z mới
Bước 1: Lắp đặt động cơ trục Z
- Đặt động cơ vào đế dưới của máy

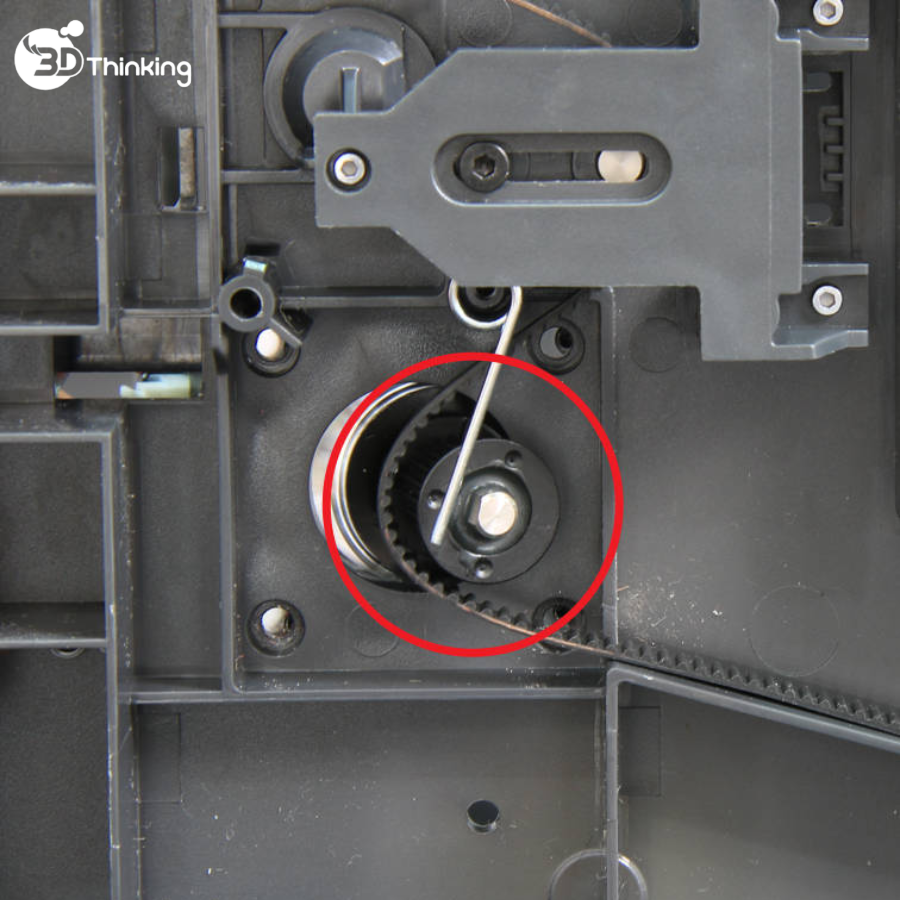

- Đảm bảo dây đai trục Z đi đúng qua puly dẫn động
- Chú ý hướng cáp động cơ
 |  |

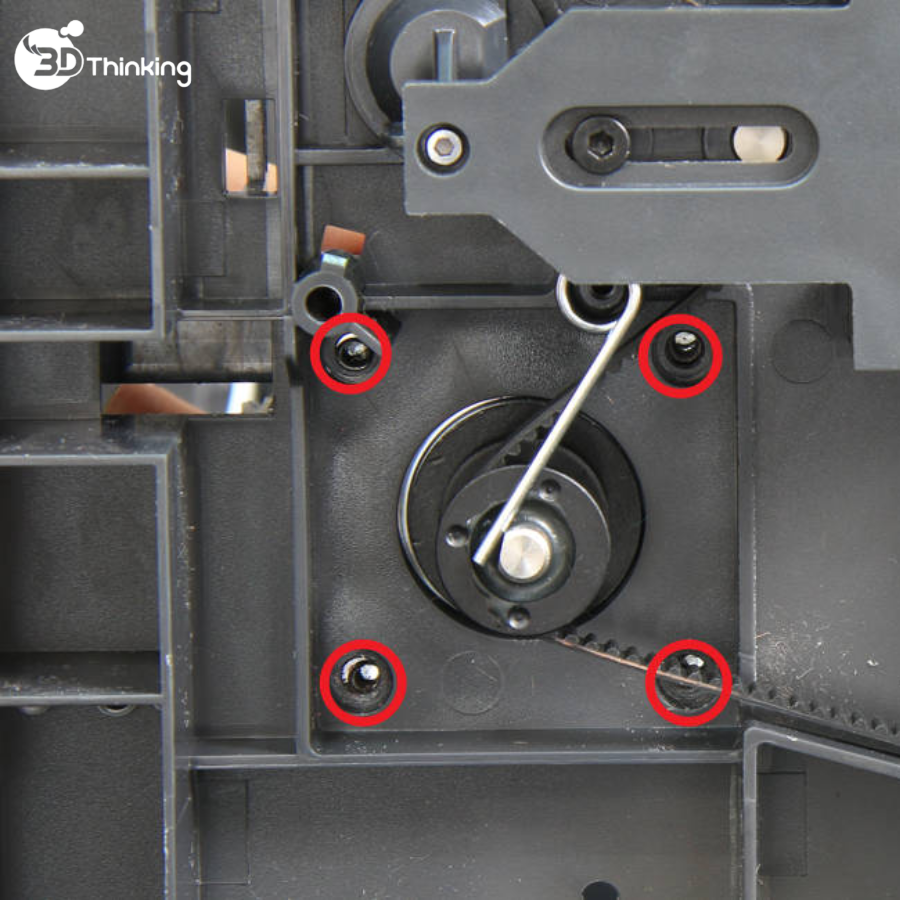

Bước 2: Siết chặt vít động cơ
- Vặn chặt 4 vít theo thứ tự chéo
- Căng lại lò xo trục Z
 |  |
Bước 3: Mở khóa thanh trượt trục Z
- Đặt máy in thẳng đứng

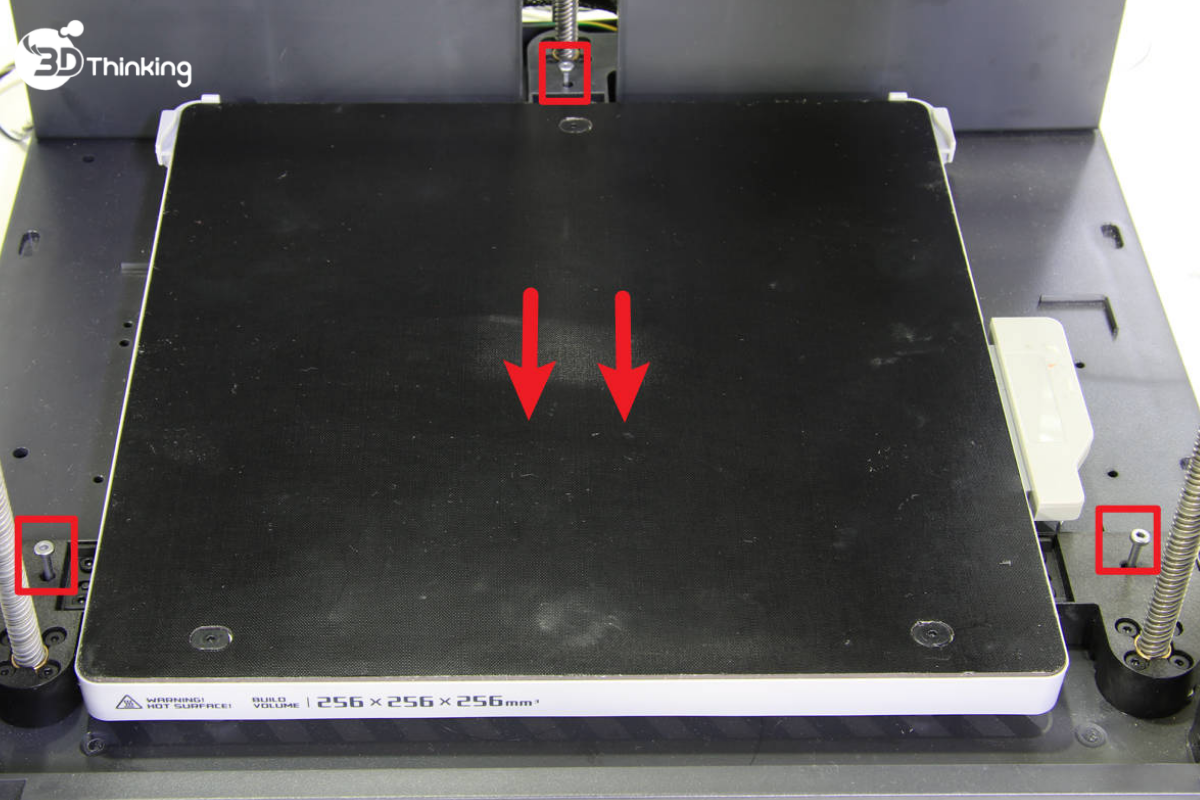

- Tháo 3 vít cố định thanh trượt trục Z

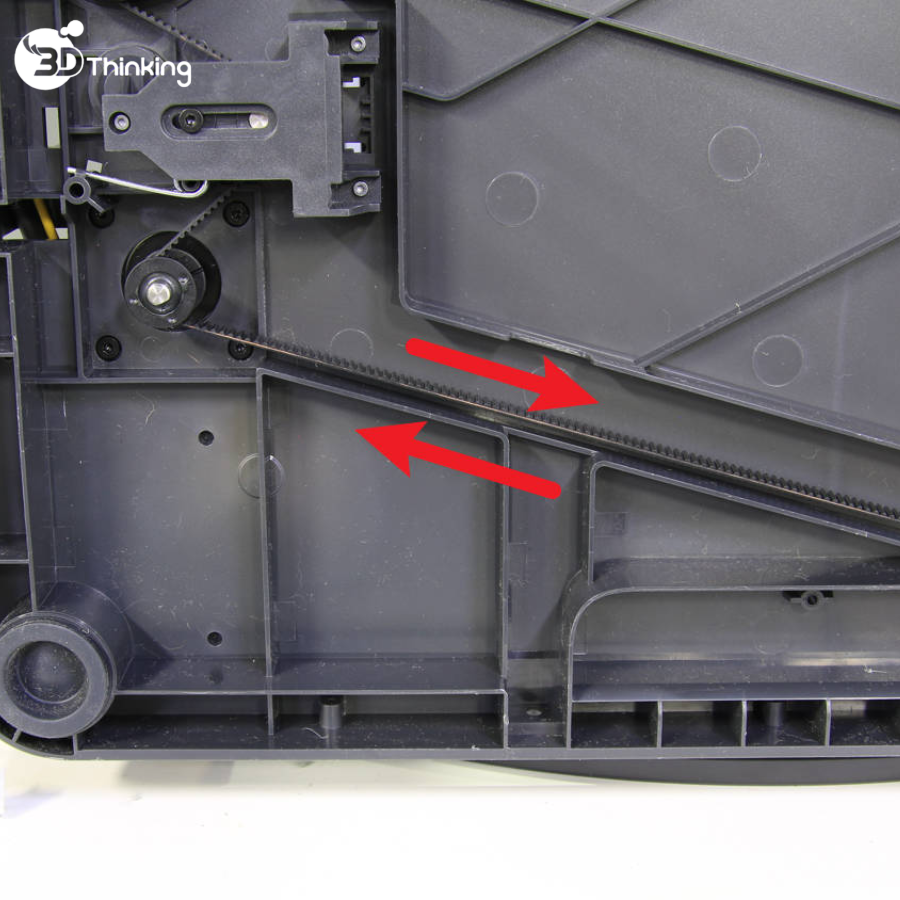

Bước 4: Điều chỉnh và siết bộ căng đai
- Nghiêng máy in sang phải
- Kéo dây đai để kiểm tra chuyển động bàn in
- Nếu hoạt động trơn tru, siết chặt vít bộ căng đai
 |  |
Bước 5: Kết nối lại cáp động cơ

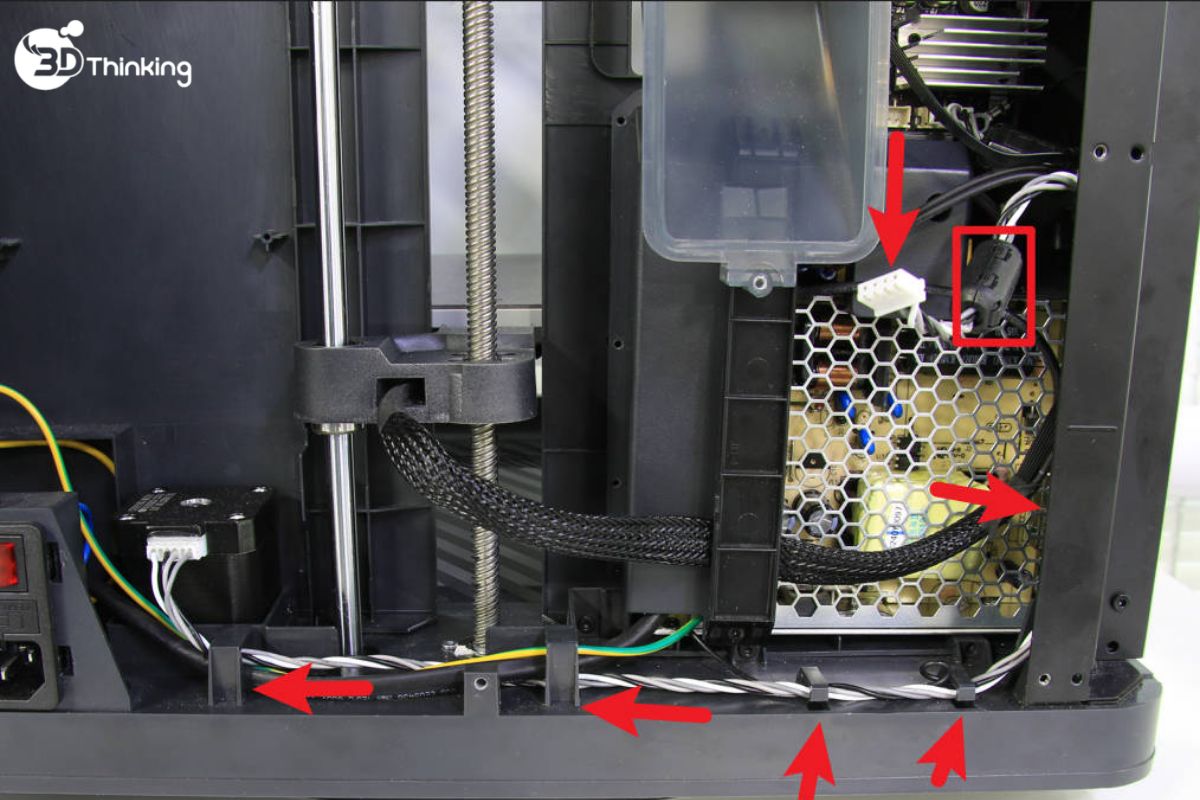

- Sắp xếp dây theo đúng đường đi (routing path)
- Lắp lại vòng ferrite

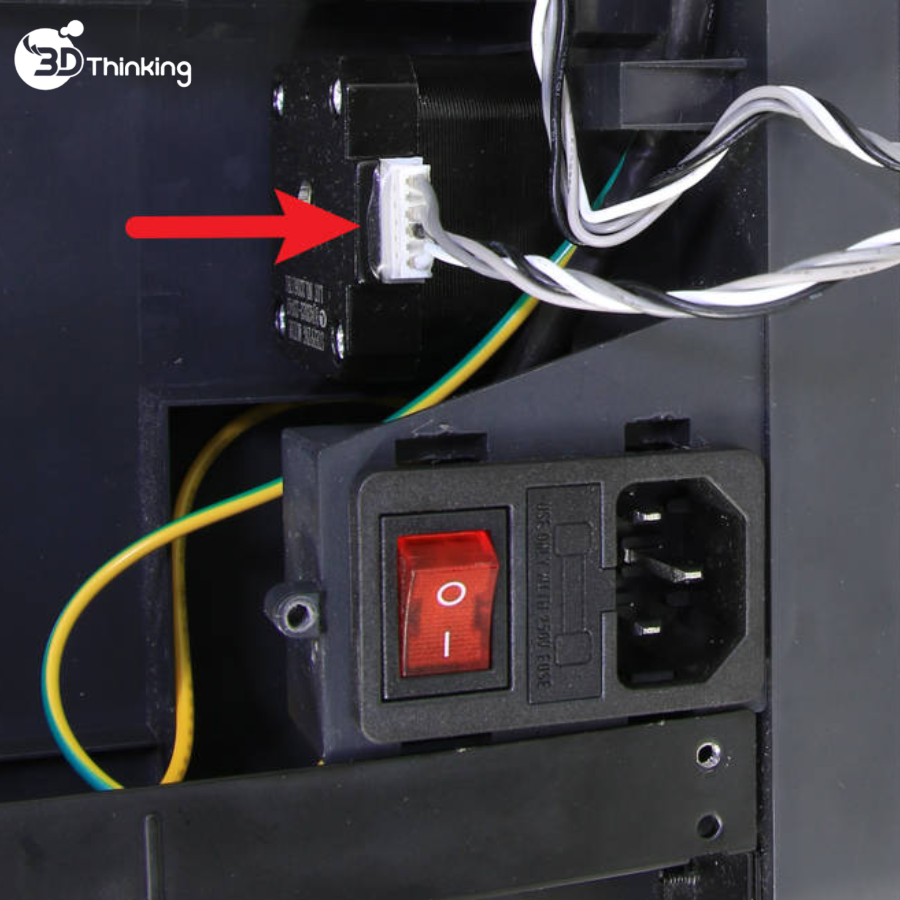

- Kết nối cáp với bo mạch MC
 |  |
Bước 6: Lắp lại tấm ốp phía sau
Hoàn tất việc lắp đặt tấm ốp phía sau theo hướng dẫn kỹ thuật.

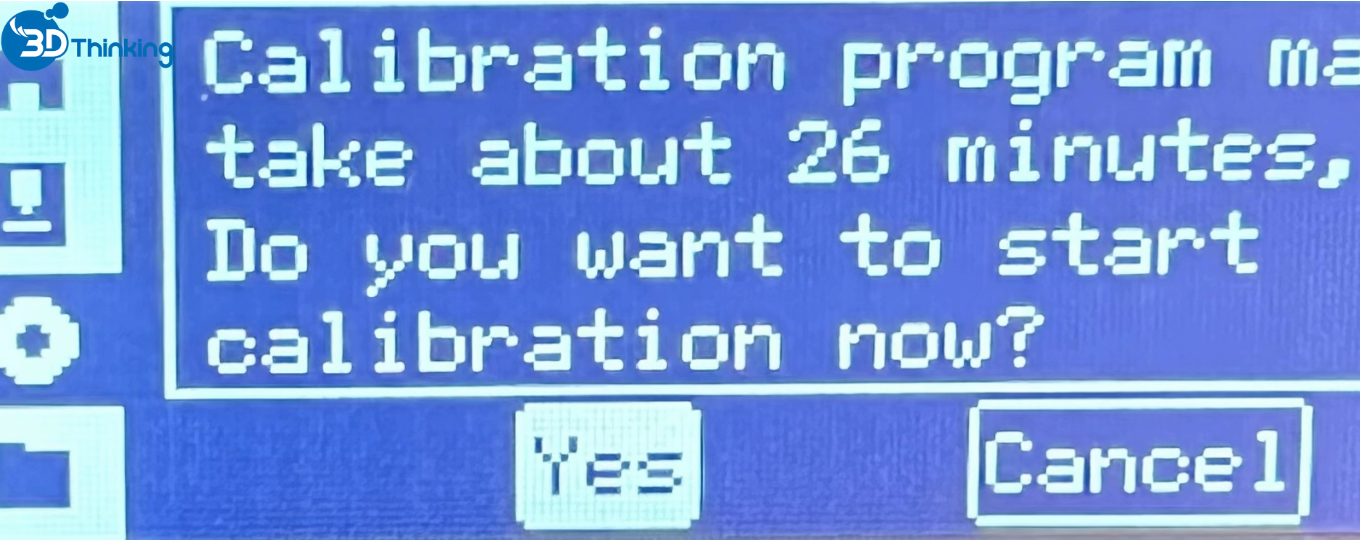

Kết nối dây nguồn, bật máy in, và chạy quá trình hiệu chuẩn thiết bị. Nếu quá trình tự kiểm tra hoàn tất thành công, thao tác đã thành công.
Cách kiểm tra sau khi thay thế động cơ trục Z
Sau khi hoàn tất quá trình thay thế động cơ trục Z, bạn cần kiểm tra lại hoạt động của máy in để đảm bảo mọi bộ phận vận hành ổn định:
- Kết nối lại dây nguồn (power cord)
- Bật máy in
- Tiến hành chạy quá trình hiệu chuẩn thiết bị (calibration)
Nếu quá trình tự kiểm tra hoàn tất thành công, không xuất hiện lỗi hoặc tiếng ồn bất thường, điều đó cho thấy việc thay thế động cơ trục Z đã được thực hiện chính xác và máy in đang hoạt động bình thường.
Ghi chú
3D THINKING hy vọng hướng dẫn chi tiết này đã hữu ích và cung cấp đầy đủ thông tin cho bạn. Nếu hướng dẫn này không giải quyết được vấn đề của bạn, vui lòng gửi form hỗ trợ hoặc liên hệ tổng đài 19007451, chúng tôi sẽ giải đáp thắc mắc và hỗ trợ bạn.
