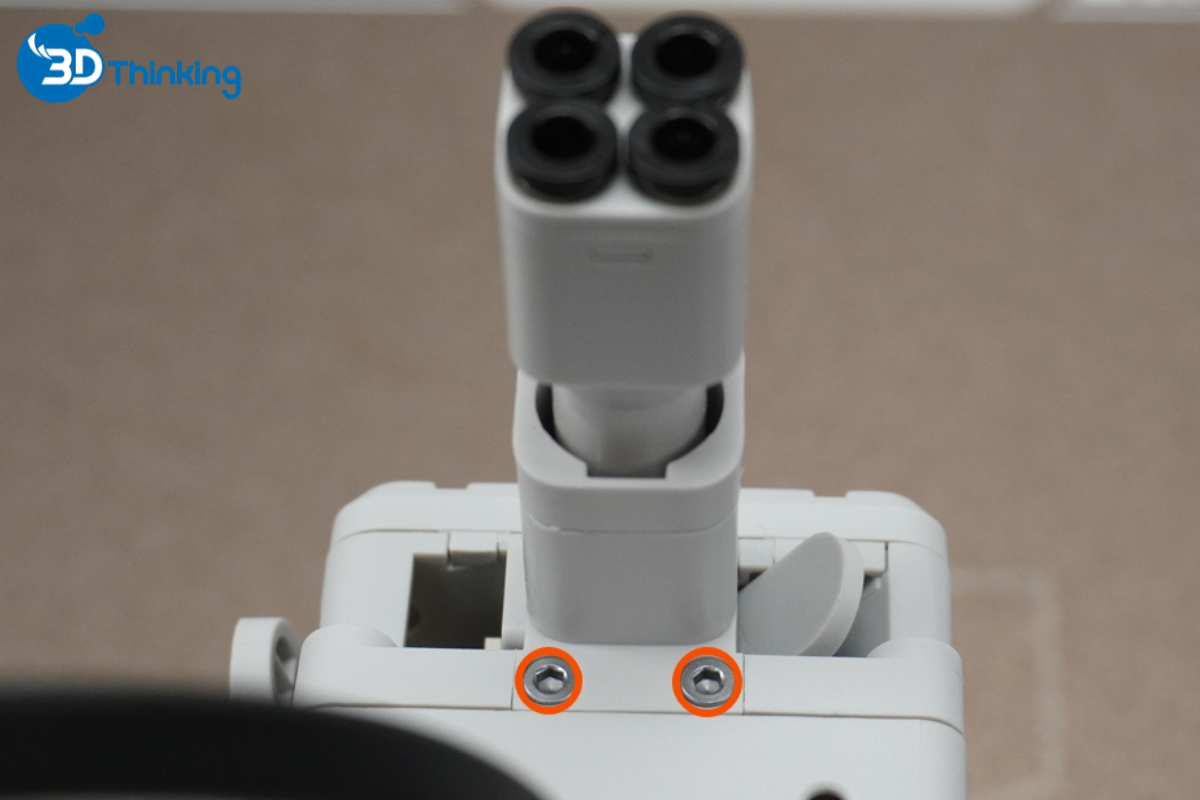

Hướng Dẫn Thay Thế Bộ Đùn Máy In 3D A2L Chi Tiết

Việc thay thế bộ đùn đúng cách đóng vai trò quan trọng trong việc duy trì hiệu suất và độ ổn định của máy in 3D. Đối với người dùng A2L, thao tác này cần được thực hiện chính xác để tránh ảnh hưởng đến khả năng cấp sợi nhựa và chất lượng bản in. Trong bài viết dưới đây,  3D Thinking sẽ hướng dẫn bạn thay thế bộ đùn máy in 3D A2L một cách chi tiết, từ khâu chuẩn bị đến từng bước tháo lắp cụ thể. Hãy cùng tìm hiểu để có thể thực hiện thao tác bảo trì này an toàn và hiệu quả.

Mô tả

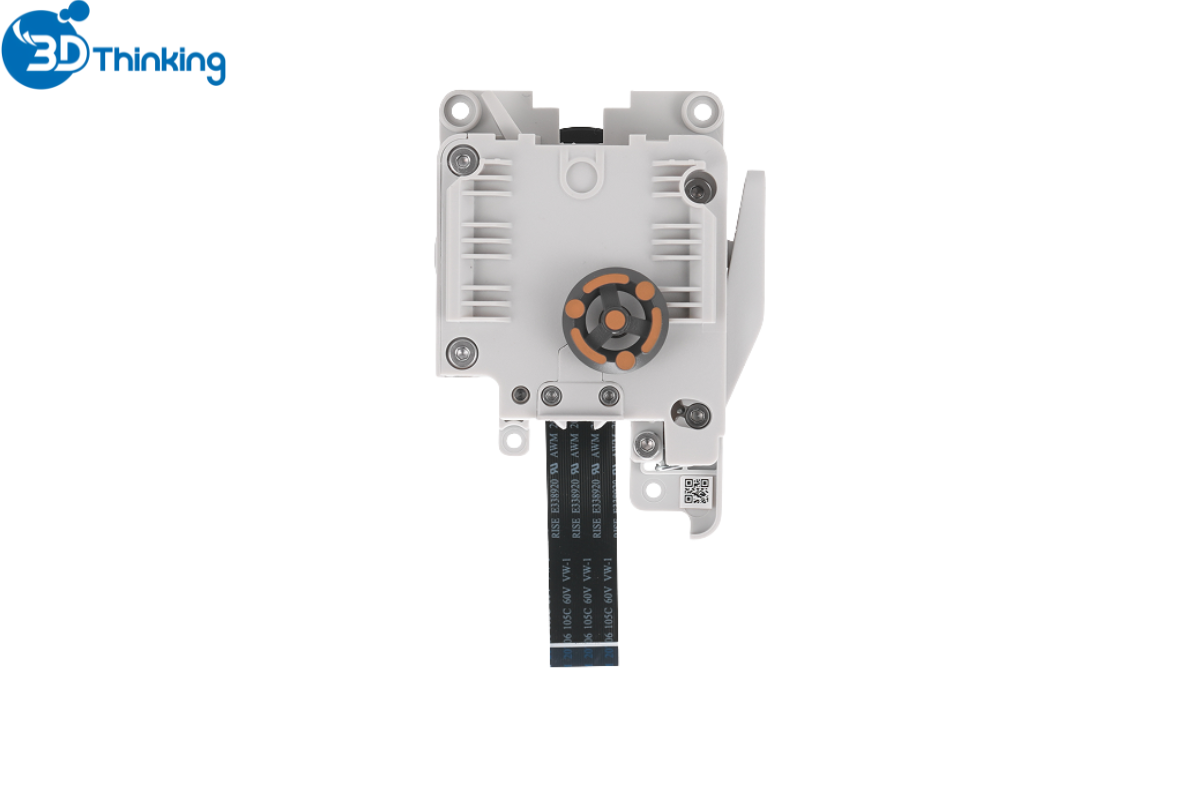

Bộ đùn

Khi nào cần thay thế bộ đùn máy in 3D A2L

• Bộ đùn bị tắc.
• Được bộ phận hỗ trợ kỹ thuật của Bambu Lab khuyến nghị thay thế.

Dụng cụ và vật liệu cần thiết

• Bộ đùn A2L
• Lục giác H2.0
• Nhíp (tùy chọn)

Cảnh báo an toàn trước khi thay thế bộ đùn máy in 3D A2L

 QUAN TRỌNG!

Điều quan trọng là phải tắt máy in trước khi thực hiện bất kỳ công việc bảo trì nào kể cả việc thay thế bộ đùn máy in 3D A2L, bao gồm cả việc thao tác với các linh kiện điện tử của máy in và dây cáp của cụm đầu in. Thực hiện các thao tác khi máy in đang bật nguồn có thể gây chập mạch, dẫn đến hư hỏng linh kiện điện tử và tiềm ẩn các nguy cơ mất an toàn.

Trong quá trình bảo trì hoặc khắc phục sự cố, bạn có thể cần tháo rời một số bộ phận, bao gồm cả cụm đầu nóng (hotend). Việc này có thể làm lộ dây điện và các linh kiện điện tử, có nguy cơ gây chập mạch nếu chúng tiếp xúc với nhau, với các bộ phận kim loại khác hoặc với linh kiện điện tử khi máy in đang bật nguồn. Điều này có thể gây hư hỏng các linh kiện điện tử của máy in và dẫn đến các sự cố khác.

Do đó, điều quan trọng là phải tắt máy in và rút phích cắm khỏi nguồn điện trước khi thực hiện bất kỳ công việc bảo trì nào. Điều này giúp ngăn ngừa hiện tượng chập mạch hoặc hư hỏng các linh kiện điện tử của máy in, đảm bảo quá trình bảo trì được thực hiện an toàn và hiệu quả. Nếu bạn có bất kỳ thắc mắc hoặc câu hỏi nào liên quan đến hướng dẫn này, chúng tôi khuyến nghị bạn gửi yêu cầu hỗ trợ kỹ thuật về vấn đề đang gặp phải. Chúng tôi sẽ cố gắng phản hồi sớm và cung cấp sự hỗ trợ cần thiết.

Tháo bộ đùn

Bước 1. Tháo cụm đầu nóng và bo mạch TH

Tham khảo trang wiki chuyên dụng: Hướng dẫn thay thế ống silicone và cụm đầu nóng A2L để tháo cụm đầu nóng (hotend).

Tham khảo trang wiki chuyên dụng: Hướng dẫn thay thế bo mạch TB A2L để tháo bo mạch TB.

Bước 2. Tháo trung tâm cấp sợi nhựa của cụm đầu in

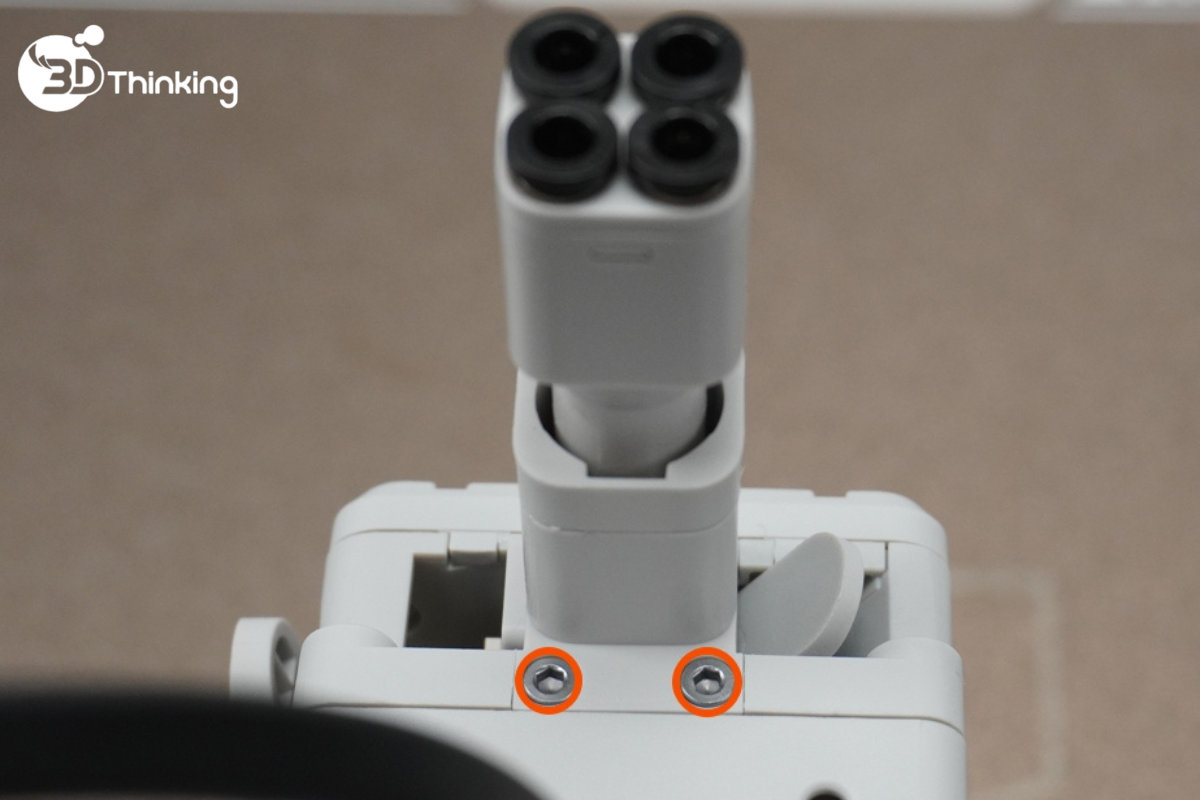

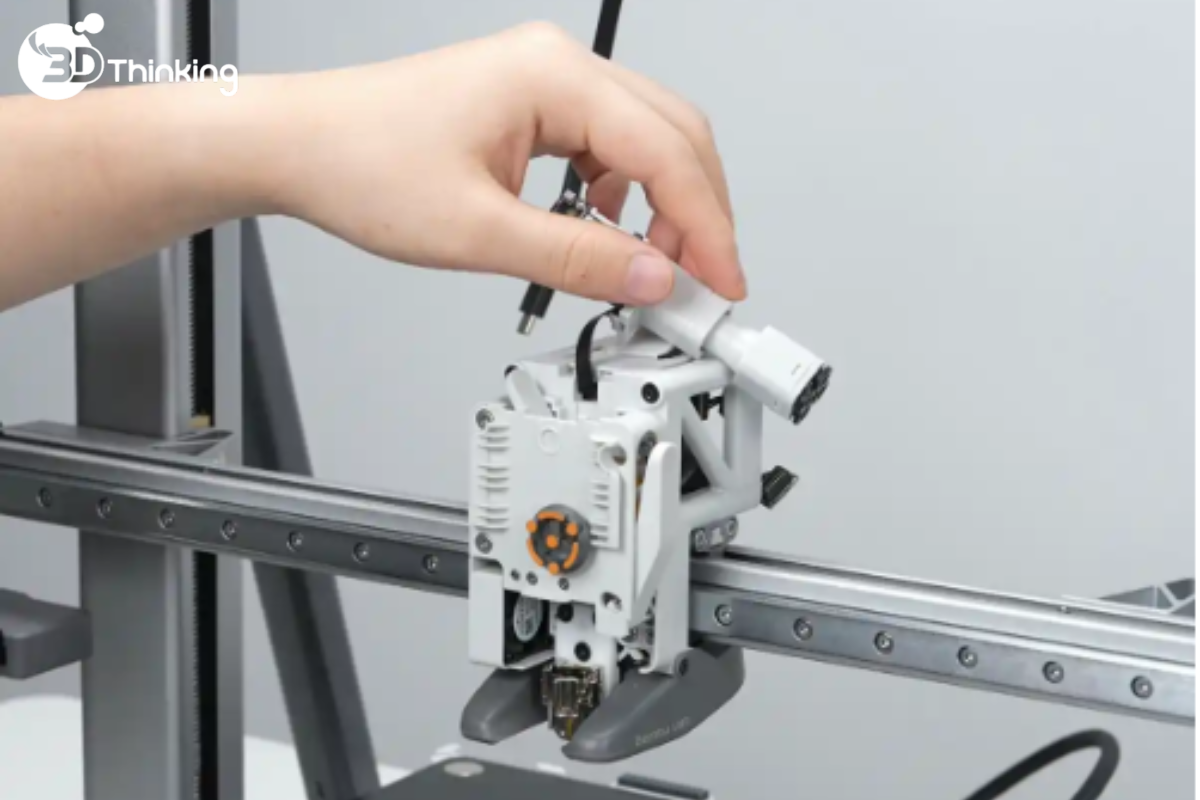

Sử dụng lục giác H2.0 để tháo hai vít cố định trung tâm cấp sợi nhựa (filament hub) vào cụm đầu in (toolhead), sau đó kéo thẳng lên trên và đặt nó lên giá đỡ của cụm đầu in.

Lưu ý: Không kéo quá mạnh dây cáp dẹt (ribbon cable) khi tháo trung tâm cấp sợi nhựa (filament hub). Nếu chẳng may kéo dây cáp dẹt ra hoàn toàn, vui lòng tham khảo trang wiki bên dưới để tháo bo mạch bộ chuyển đổi mô-đun dao cắt sợi nhựa và đi lại dây cáp dẹt đúng cách.
Hướng dẫn thay thế bộ chuyển đổi mô-đun dao cắt sợi nhựa A2L.

Bước 3. Tháo bộ đùn

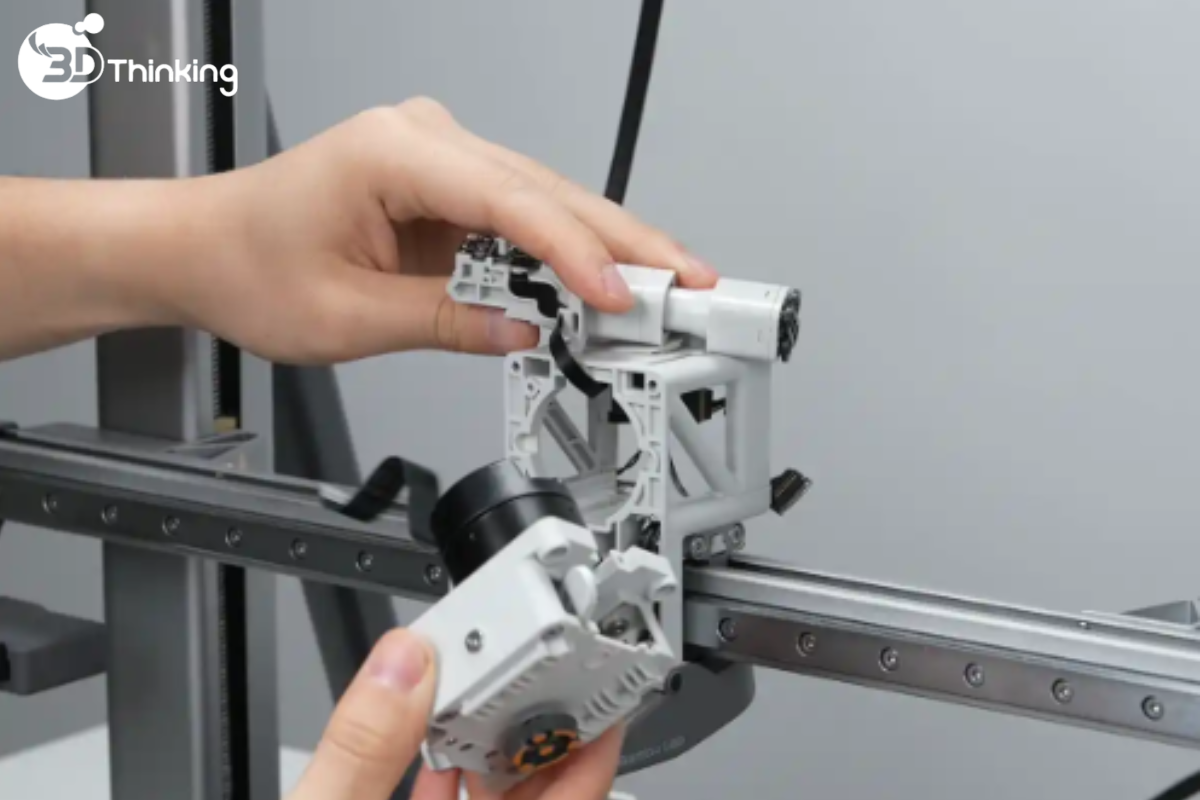

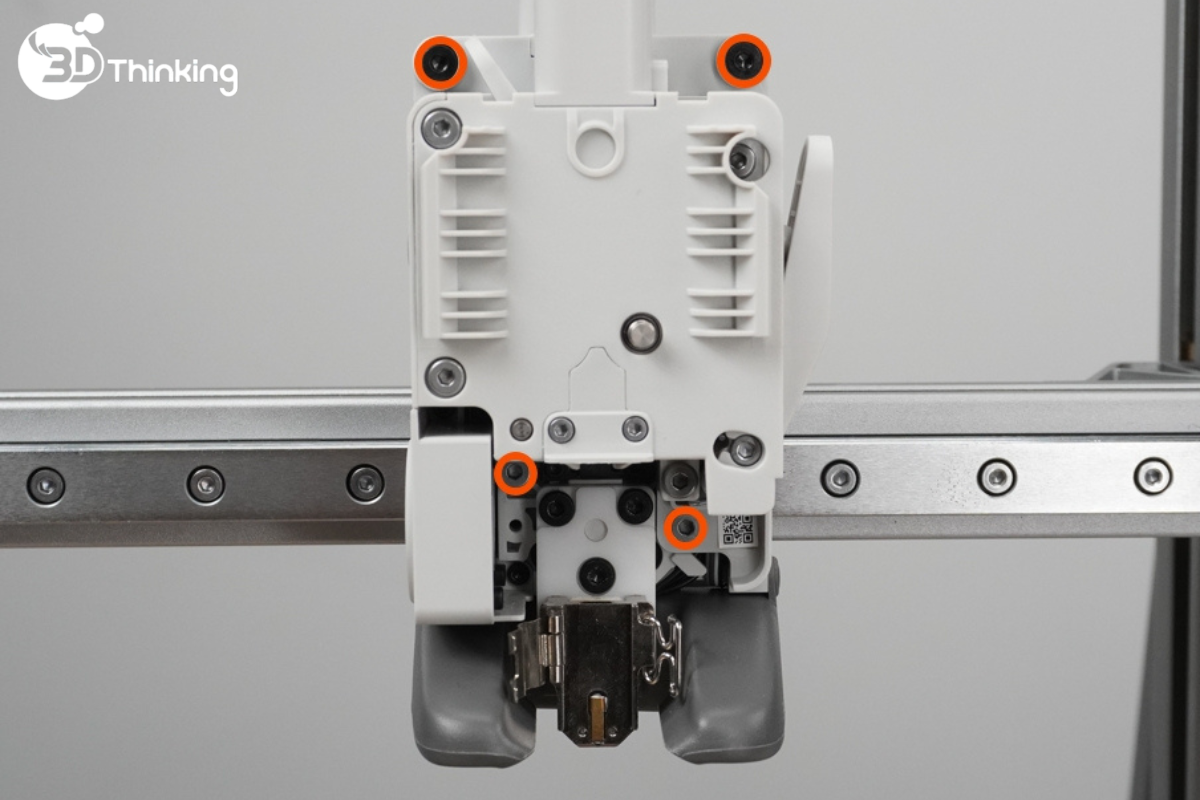

Sử dụng lục giác H2.0 để tháo bốn vít cố định bộ đùn (extruder), sau đó kéo bộ đùn cũ về phía trước.

Lắp đặt mô-đun bộ đùn

Bước 1. Lắp đặt bộ đùn

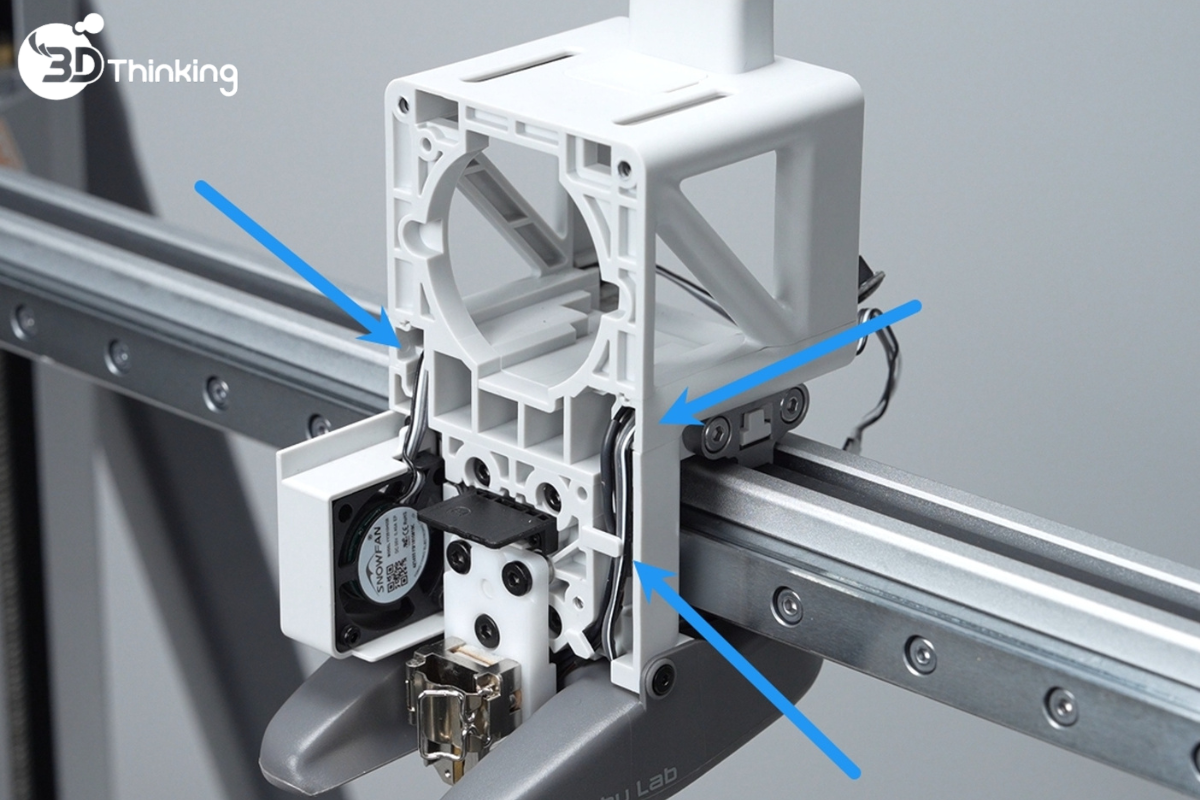

Đảm bảo các dây cáp ở hai bên cụm đầu in (toolhead) được cố định đúng cách bên trong các rãnh quản lý dây cáp, nhằm tránh tình trạng dây cáp bị kẹp trong các bước tiếp theo.

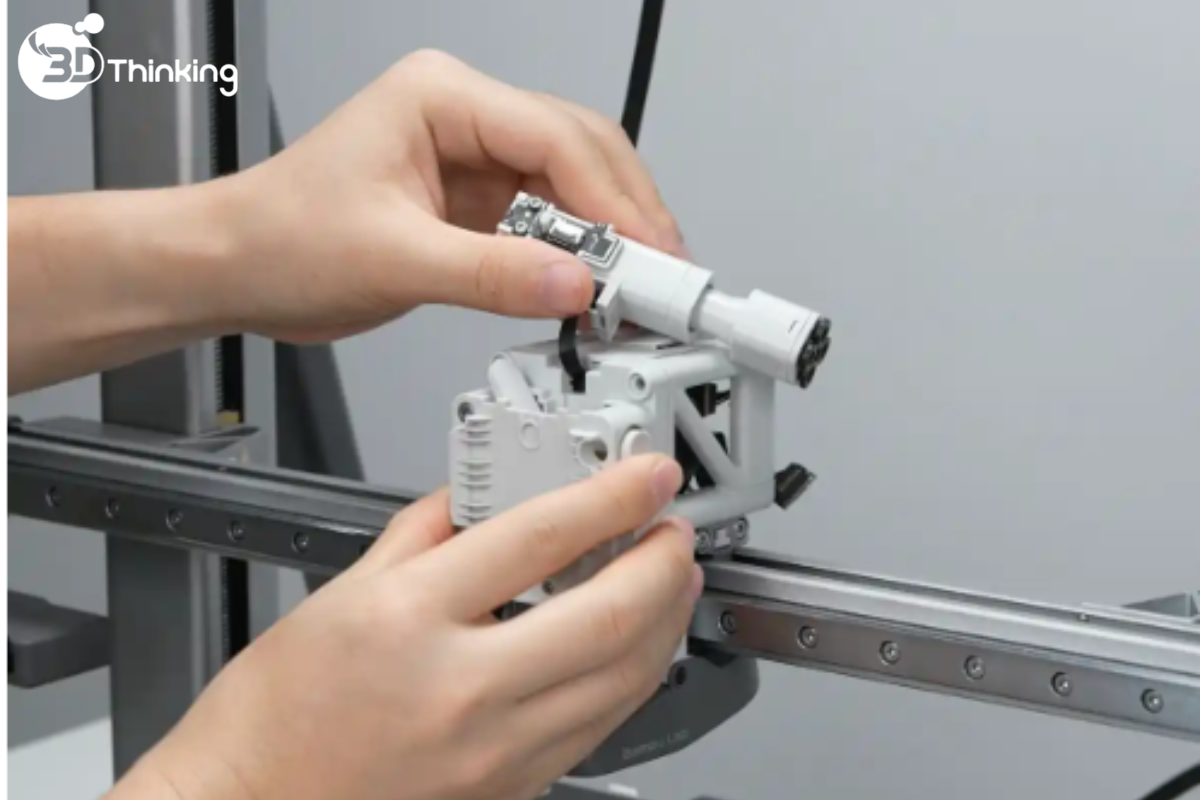

Đẩy bộ đùn vào giá đỡ cụm đầu in, cẩn thận không để kẹp dây cáp dẹt của bo mạch cảm biến hiệu ứng Hall (Hall effect sensor board) hoặc dây cáp dẹt của động cơ bộ đùn (extruder motor). Sử dụng lục giác H2.0 để siết chặt bốn vít, cố định chắc chắn bộ đùn.

Lưu ý: Trước khi lắp đặt bộ đùn, hãy kiểm tra lại để đảm bảo các dây cáp ở hai bên đều nằm đúng trong các rãnh quản lý dây cáp, tránh làm dây bị kẹp và hư hỏng.

Bước 2. Lắp đặt trung tâm cấp sợi nhựa của cụm đầu in

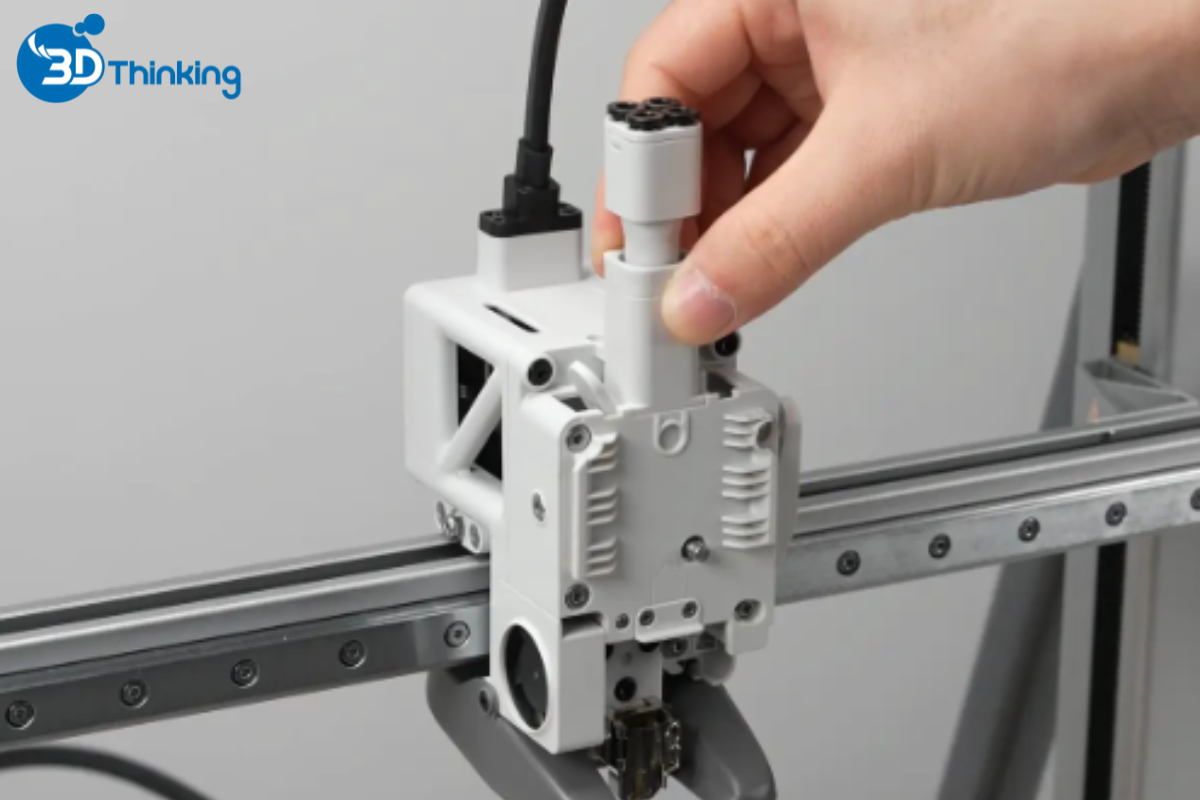

Lắp cụm năm ngả vào bộ đùn, cẩn thận không để kẹp dây điện; sử dụng tua vít lục giác H2.0 để siết chặt hai vít.

Bước 3. Lắp đặt bo mạch TH và cụm đầu nóng

Tham khảo trang wiki chuyên dụng: Hướng dẫn thay thế ống silicone A2L để lắp đặt ống silicone.

Tham khảo trang wiki chuyên dụng: Hướng dẫn thay thế bo mạch TH A2L để lắp đặt bo mạch TH.

Kiểm tra hoạt động

✅ Để đảm bảo mọi thứ hoạt động bình thường sau khi thay thế bộ đùn máy in 3D A2L, hãy bật máy in và thử nạp sợi nhựa. Nếu sợi nhựa được nạp bình thường, quá trình lắp đặt đã hoàn tất chính xác.

Lưu ý cuối cùng

Chúng tôi hy vọng hướng dẫn thay thế bộ đùn máy in 3D A2L này đã cung cấp cho bạn những thông tin hỗ trợ rõ ràng và thiết thực.Nếu sự cố vẫn tiếp diễn, vui lòng gửi yêu cầu hỗ trợ, kèm theo nhật ký máy in gần đây và bất kỳ hình ảnh hoặc thông tin bổ sung nào. Đội ngũ kỹ thuật của chúng tôi sẽ xem xét yêu cầu và cung cấp cho bạn hướng dẫn hỗ trợ chi tiết.

Bạn cũng có thể truy cập Bambu AI, công cụ có thể ngay lập tức giải đáp các câu hỏi thường gặp và cung cấp hướng dẫn vận hành.
