Trong quá trình sử dụng máy in 3D A2L, các puli đổi hướng dây đai có thể phát ra tiếng ồn bất thường do thiếu chất bôi trơn, ảnh hưởng đến độ ổn định khi vận hành. Việc bảo dưỡng và bôi trơn định kỳ giúp giảm ma sát, hạn chế tiếng ồn và duy trì chuyển động mượt mà của cụm đầu in. Trong bài viết dưới đây, 3D Thinking sẽ hướng dẫn bạn cách bôi trơn puli đổi hướng dây đai máy in A2L chi tiết, giúp bạn thực hiện đúng quy trình và duy trì hiệu suất hoạt động của máy.
Trường hợp cần thực hiện bôi trơn puli đổi hướng dây đai máy in A2L
Vòng bi bên trong puli đổi hướng có thể phát ra tiếng ồn bất thường khi cụm đầu in di chuyển do không được bôi trơn đầy đủ. Máy in A2L có tổng cộng ba puli đổi hướng, lần lượt nằm trên các trục X, Y và Z.
Dụng cụ và vật liệu cần thiết

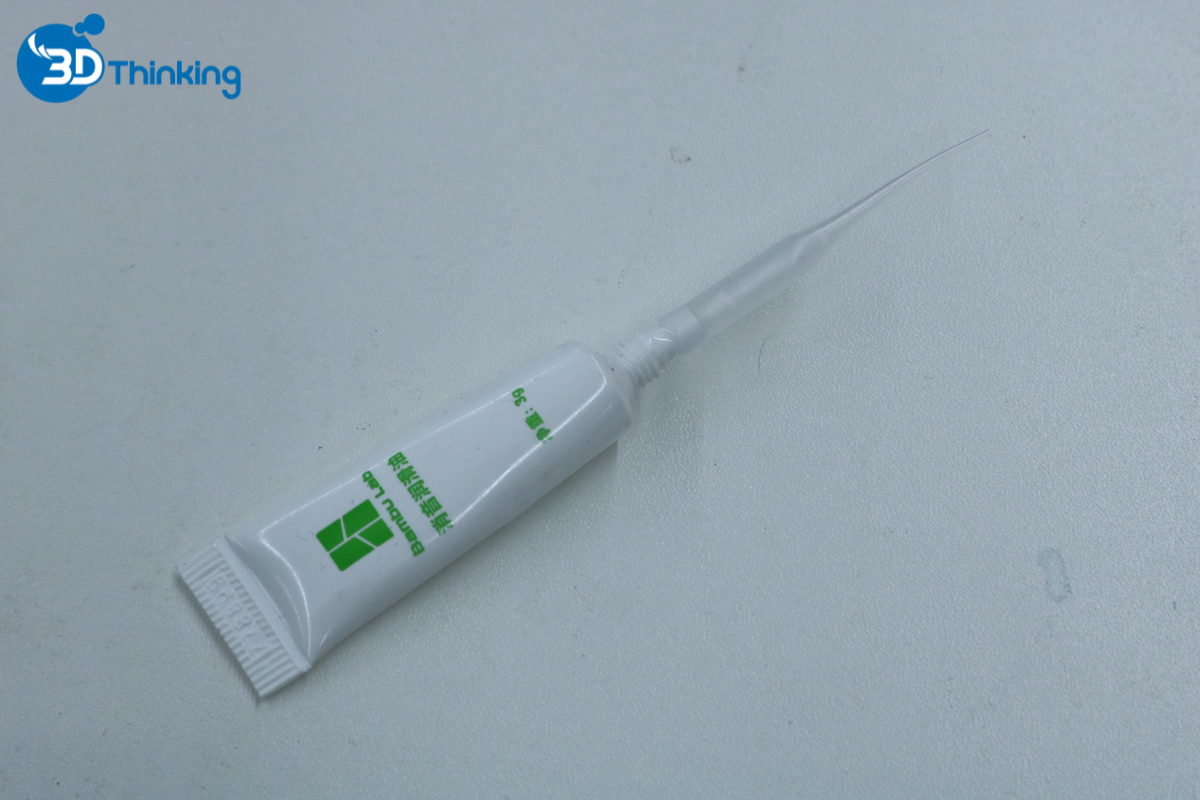

Chất bôi trơn: dầu bôi trơn và mỡ bôi trơn
Khóa lục giác H1.5 và H2.0
Đầu bơm nhọn / Ống nhỏ giọt
Cảnh báo an toàn trước khi thực hiện bôi trơn puli đổi hướng dây đai máy in A2L
QUAN TRỌNG!
Bắt buộc phải tắt máy in trước khi thực hiện bất kỳ thao tác bảo trì nào kể cả việc bôi trơn puli đổi hướng dây đai máy in A2L, bao gồm cả việc thao tác với các linh kiện điện tử và cáp của cụm đầu in. Thực hiện các thao tác khi máy in đang bật nguồn có thể gây đoản mạch, làm hỏng linh kiện điện tử và dẫn đến các rủi ro về an toàn.
Trong quá trình bôi trơn puli đổi hướng dây đai máy in A2L hoặc khắc phục sự cố, bạn có thể cần tháo rời một số bộ phận, bao gồm cả cụm đầu nóng. Việc này có thể làm lộ dây dẫn và các linh kiện điện. Nếu những bộ phận này tiếp xúc với nhau, với các vật liệu kim loại khác hoặc với linh kiện điện tử khi máy in đang bật nguồn, chúng có thể gây đoản mạch. Điều này có thể làm hỏng các linh kiện điện tử của máy in và phát sinh thêm sự cố.
Vì vậy, điều quan trọng là phải tắt máy in và rút phích cắm khỏi nguồn điện trước khi tiến hành bất kỳ thao tác bảo trì nào. Điều này giúp ngăn ngừa đoản mạch và hư hỏng linh kiện điện tử, đảm bảo quá trình bảo trì diễn ra an toàn và hiệu quả. Nếu có bất kỳ thắc mắc hoặc vấn đề nào liên quan đến hướng dẫn này, bạn nên gửi yêu cầu hỗ trợ kỹ thuật mô tả sự cố đang gặp phải. Chúng tôi sẽ cố gắng phản hồi nhanh chóng và hỗ trợ bạn tốt nhất có thể.
Puli đổi hướng trục X
Bước 1. Tháo nắp che trục X

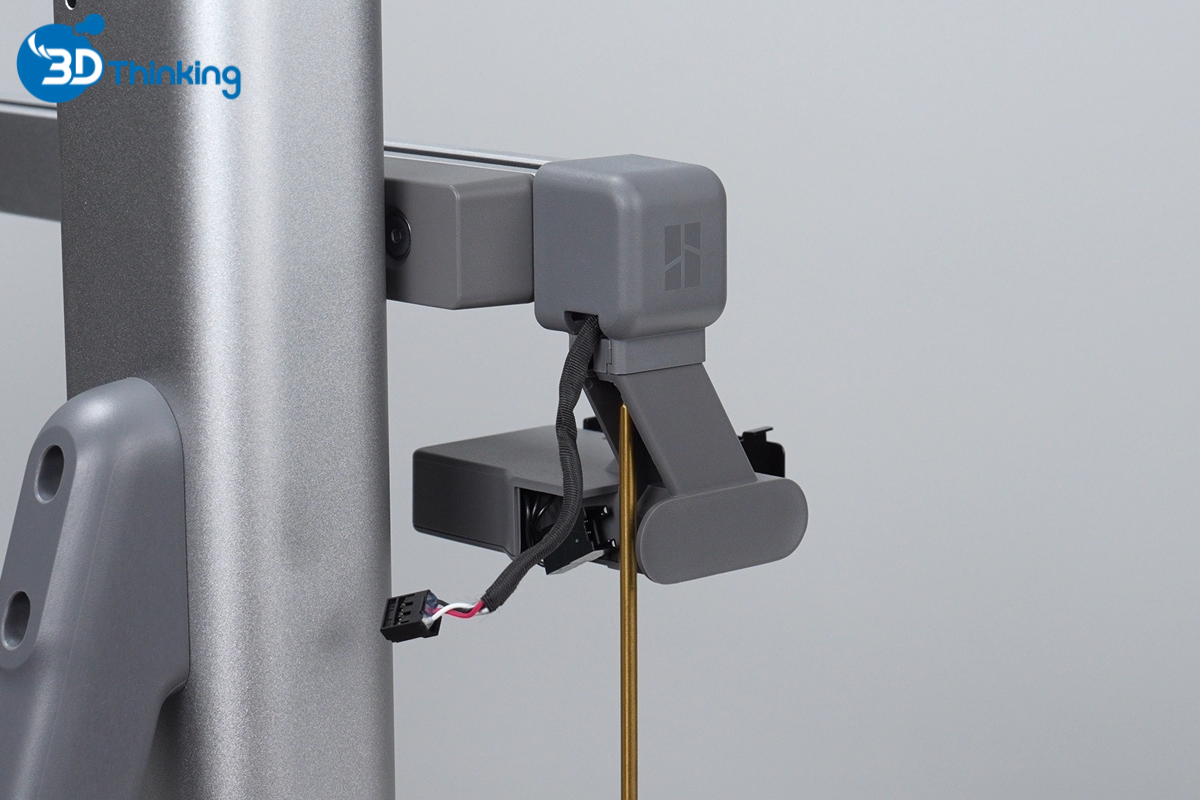

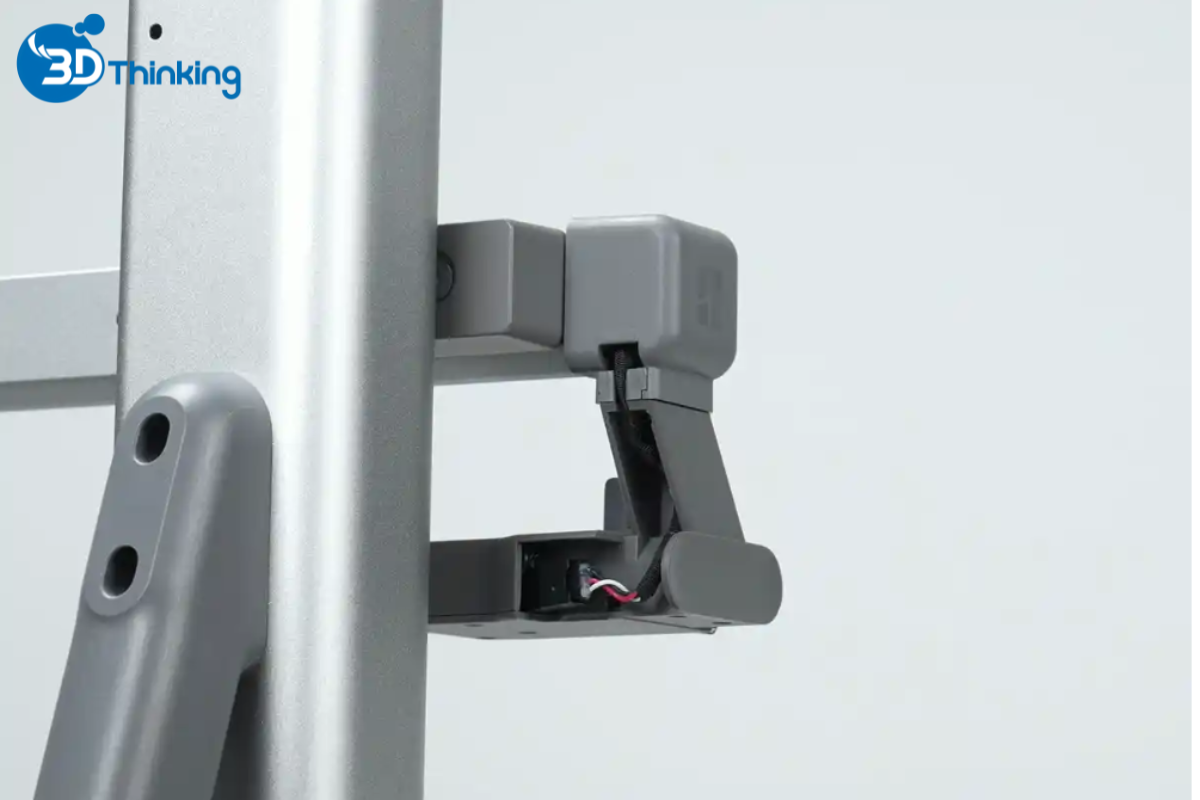

Tháo nắp che bộ phận gạt nhựa thải như minh họa bên dưới.

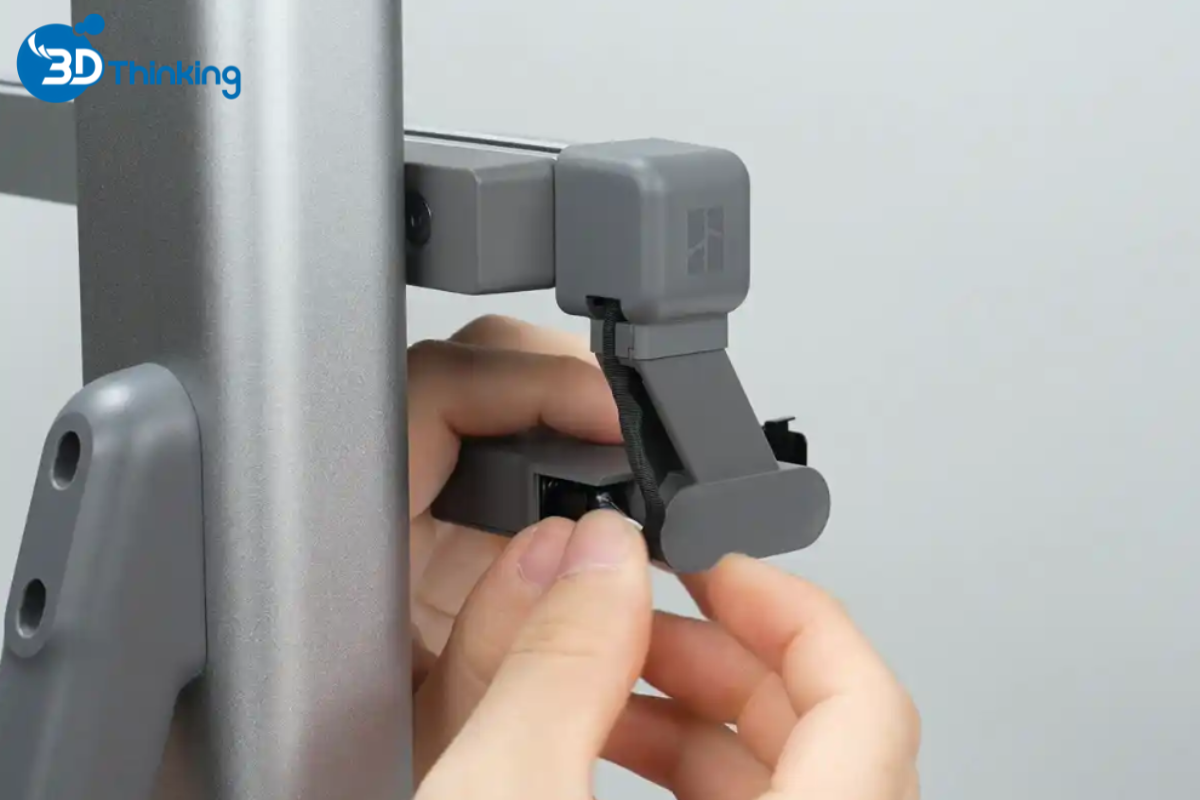

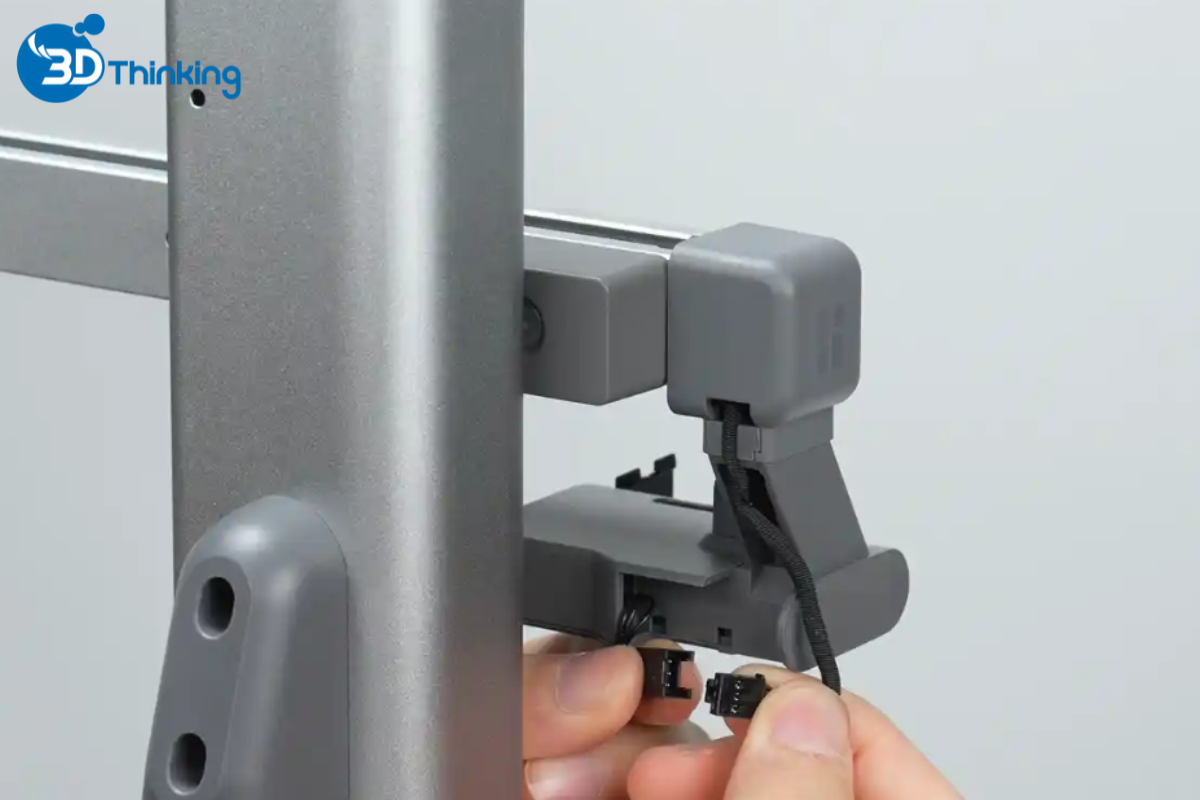

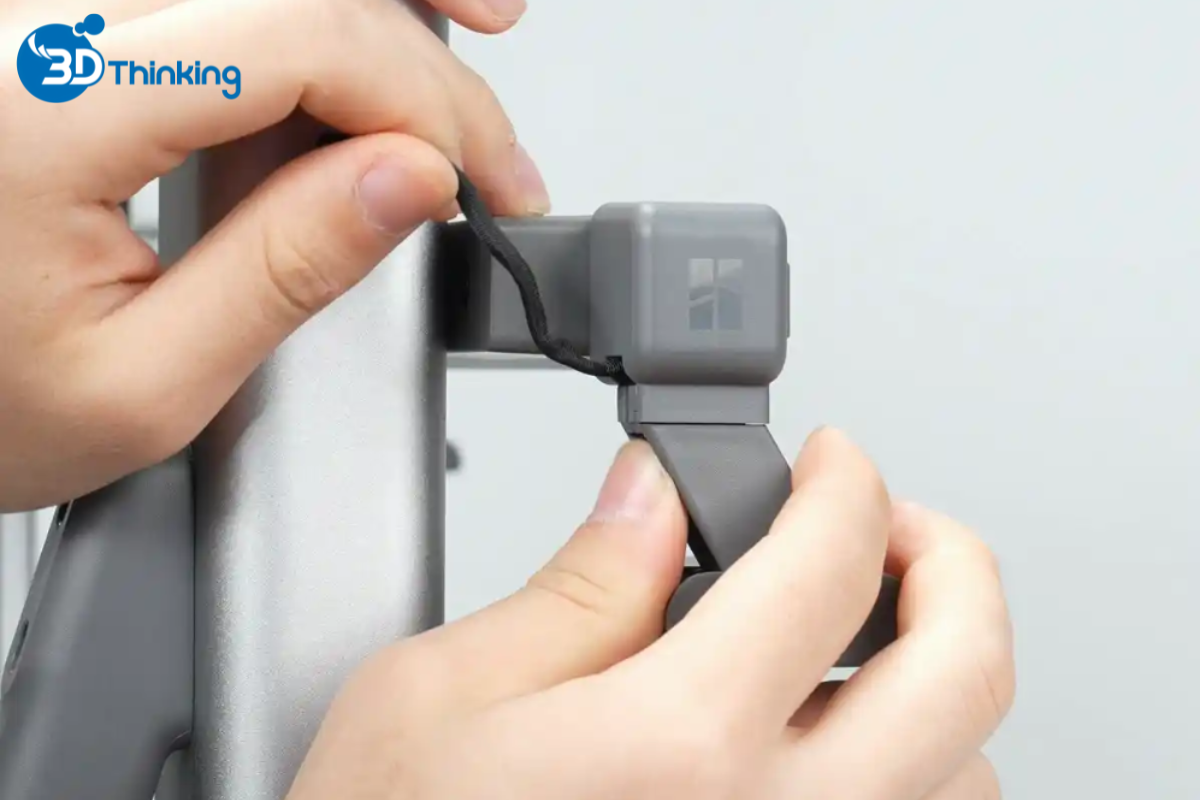

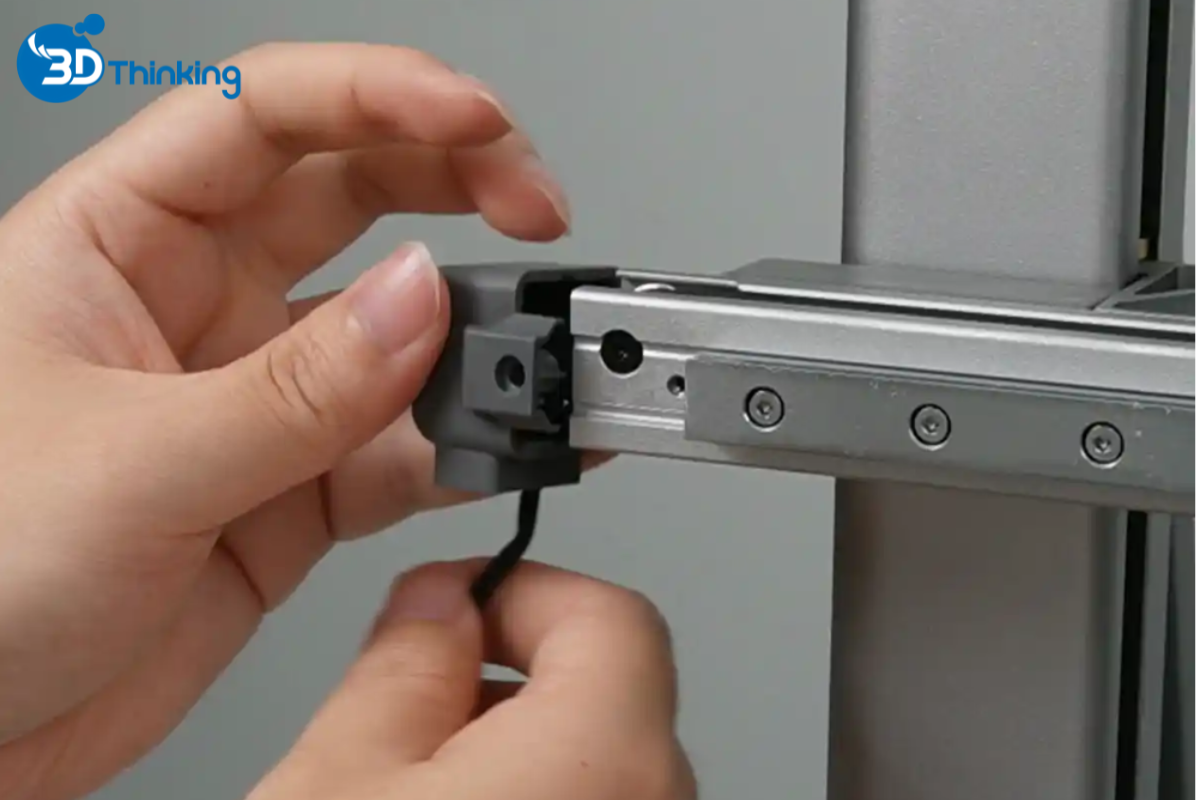

Nhẹ nhàng kéo giắc cắm của bộ phận gạt nhựa thải, đồng thời nhấn vào lẫy khóa để mở khóa và ngắt kết nối.

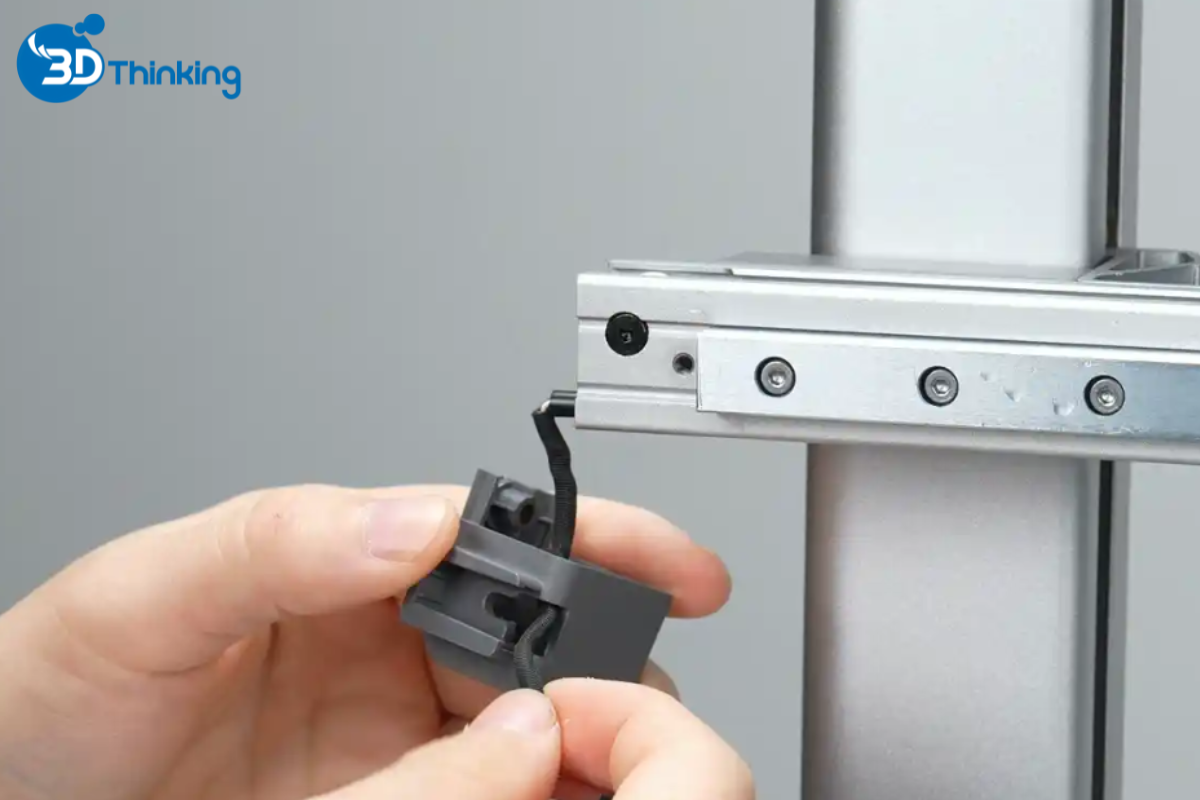

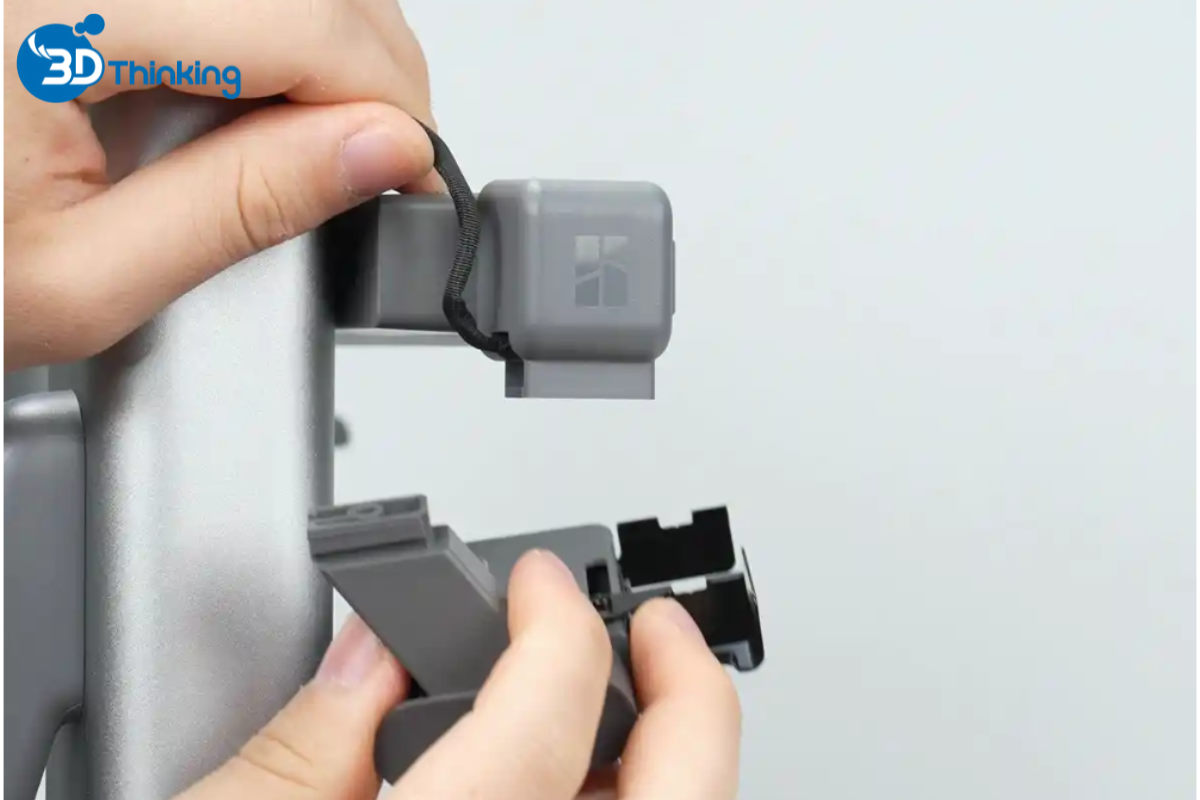

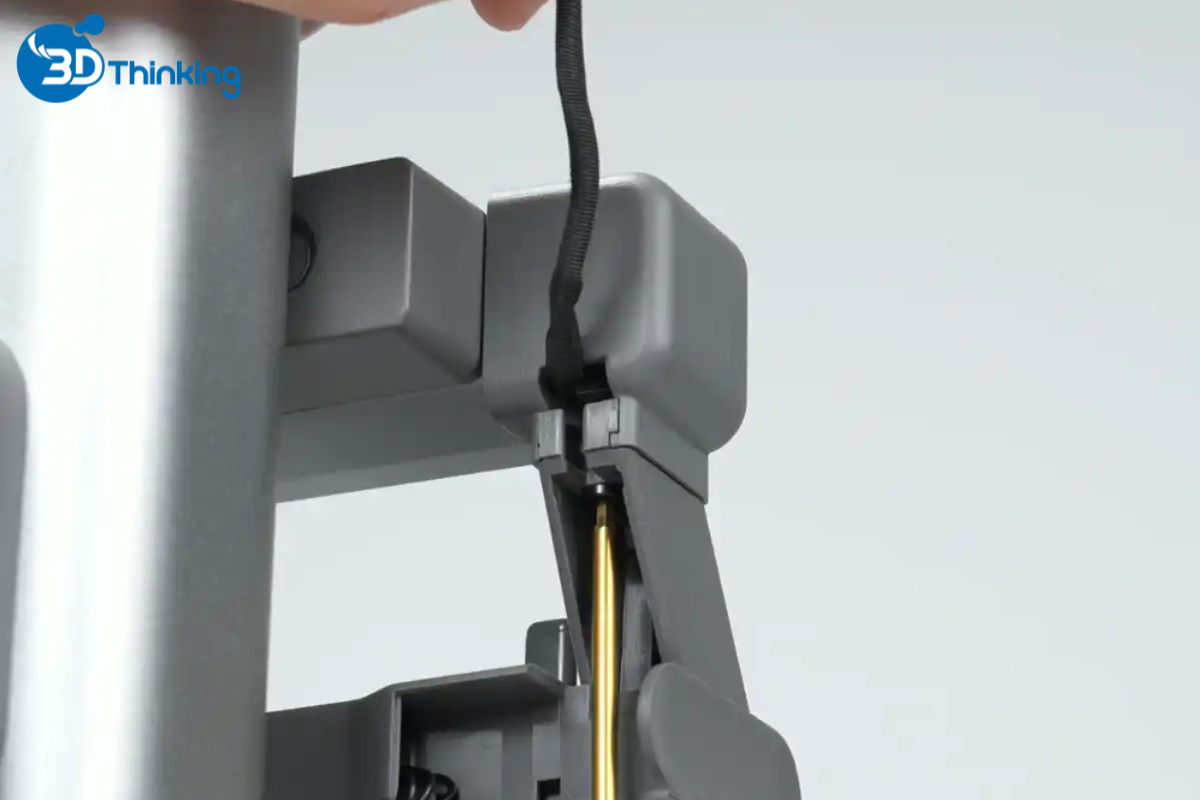

Sử dụng khóa lục giác H2.0 để tháo con vít duy nhất, nghiêng dây cáp lên trên rồi kéo bộ phận gạt nhựa thải về phía sau để tháo ra.

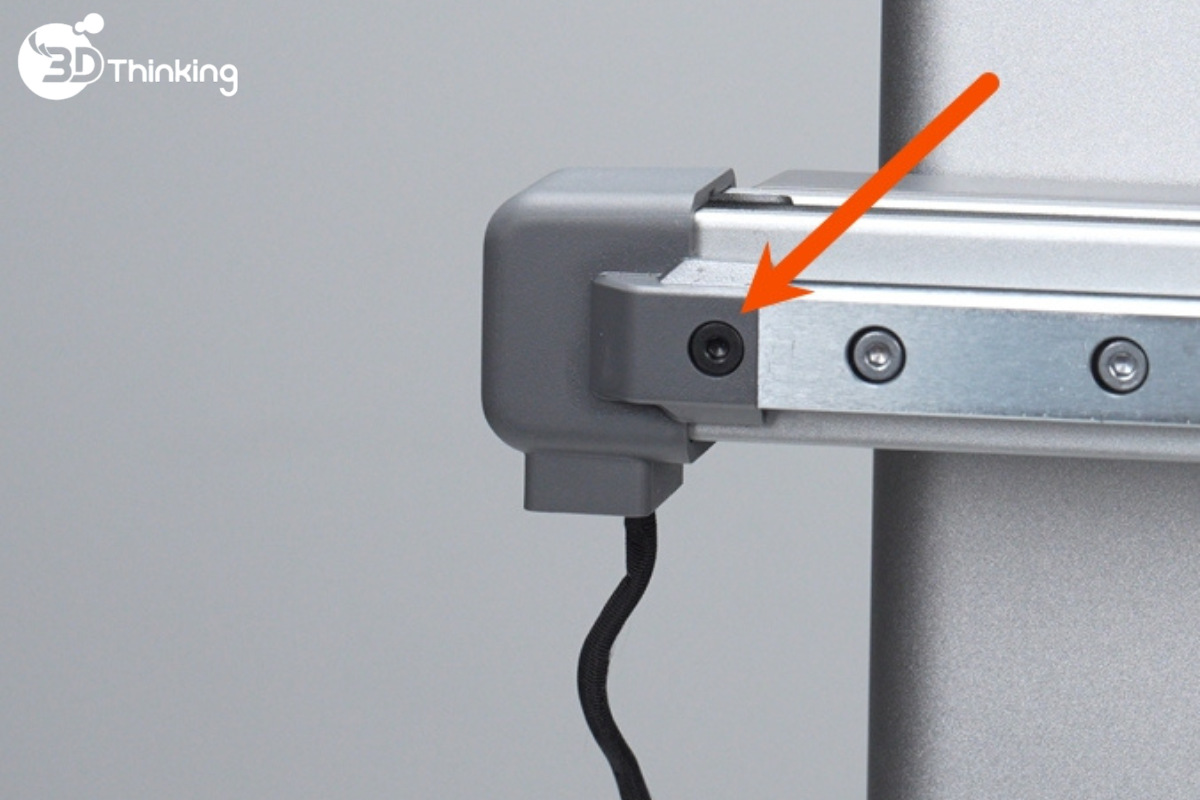

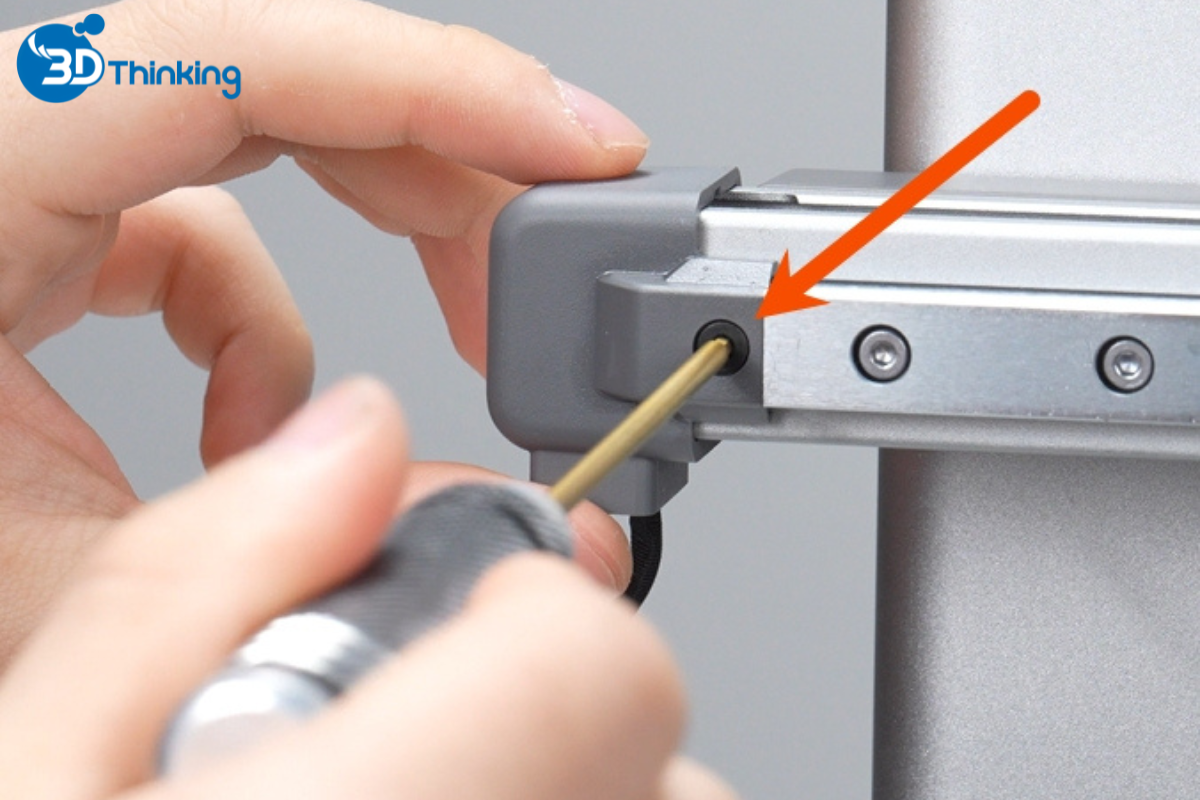

Sử dụng khóa lục giác H2.0 để tháo các vít cố định nắp che, sau đó nhấc nắp lên.

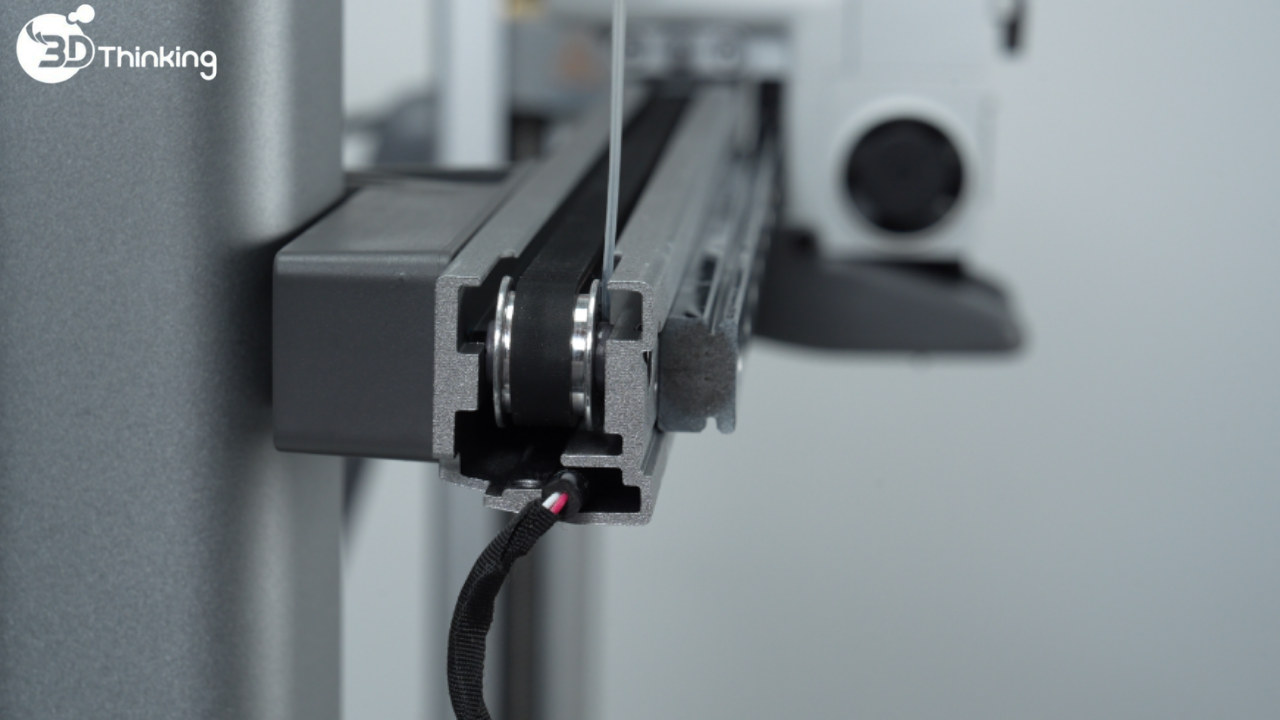

Bước 2. Bôi trơn puli đổi hướng trục X

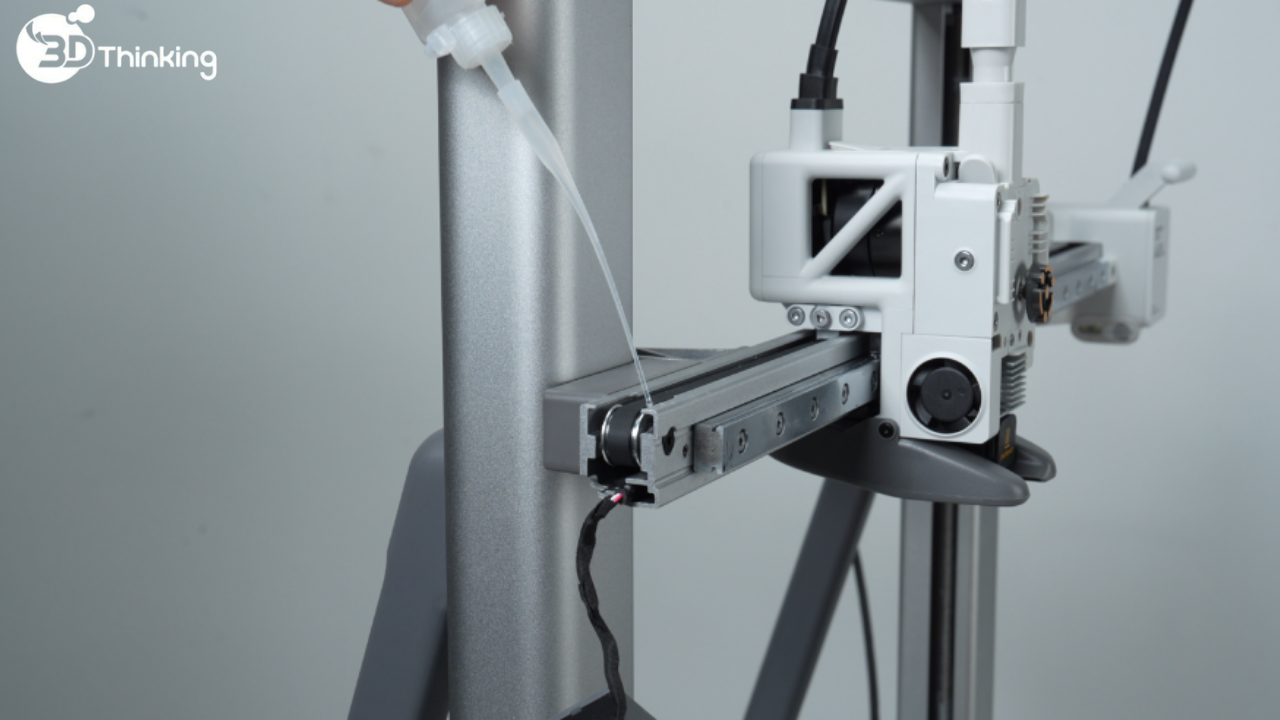

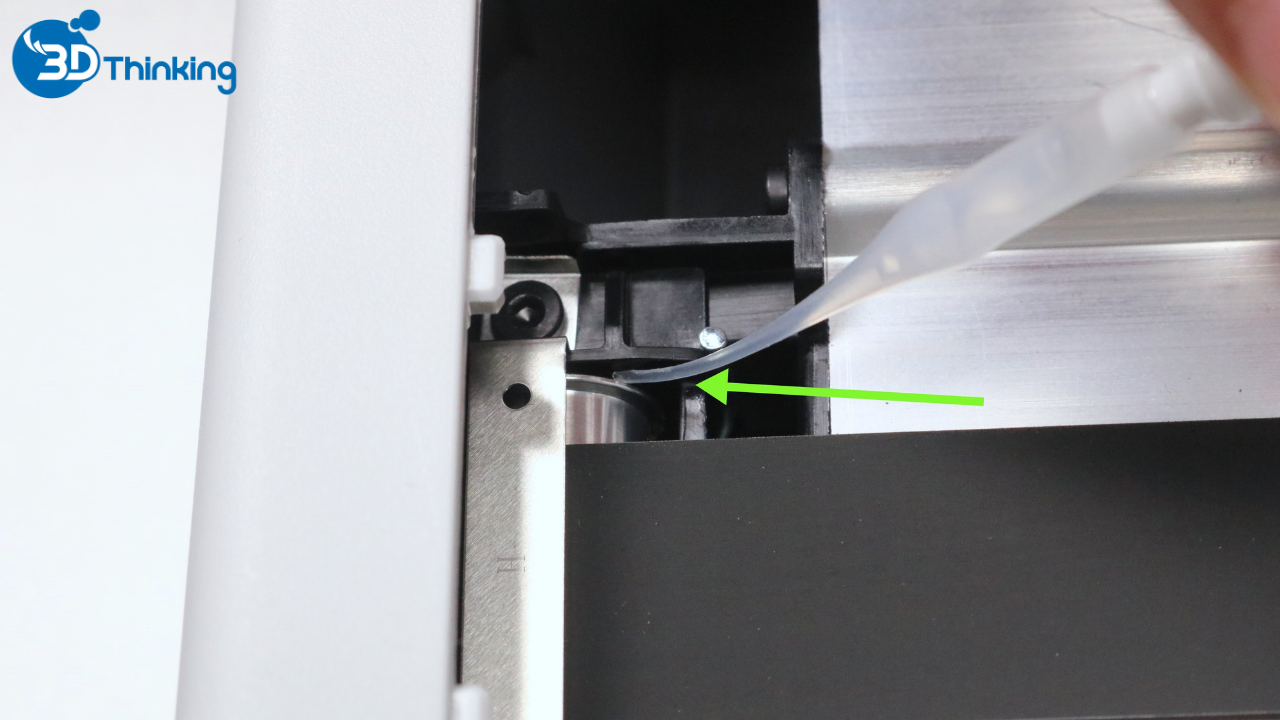

Gắn đầu bơm nhọn vào chai dầu bôi trơn, đặt đầu bơm vào khe giữa puli đổi hướng và trục kim loại, sau đó nhỏ một lượng nhỏ dầu bôi trơn vào vị trí này.
 |  |
Bước 3. Lắp lại nắp che trục X

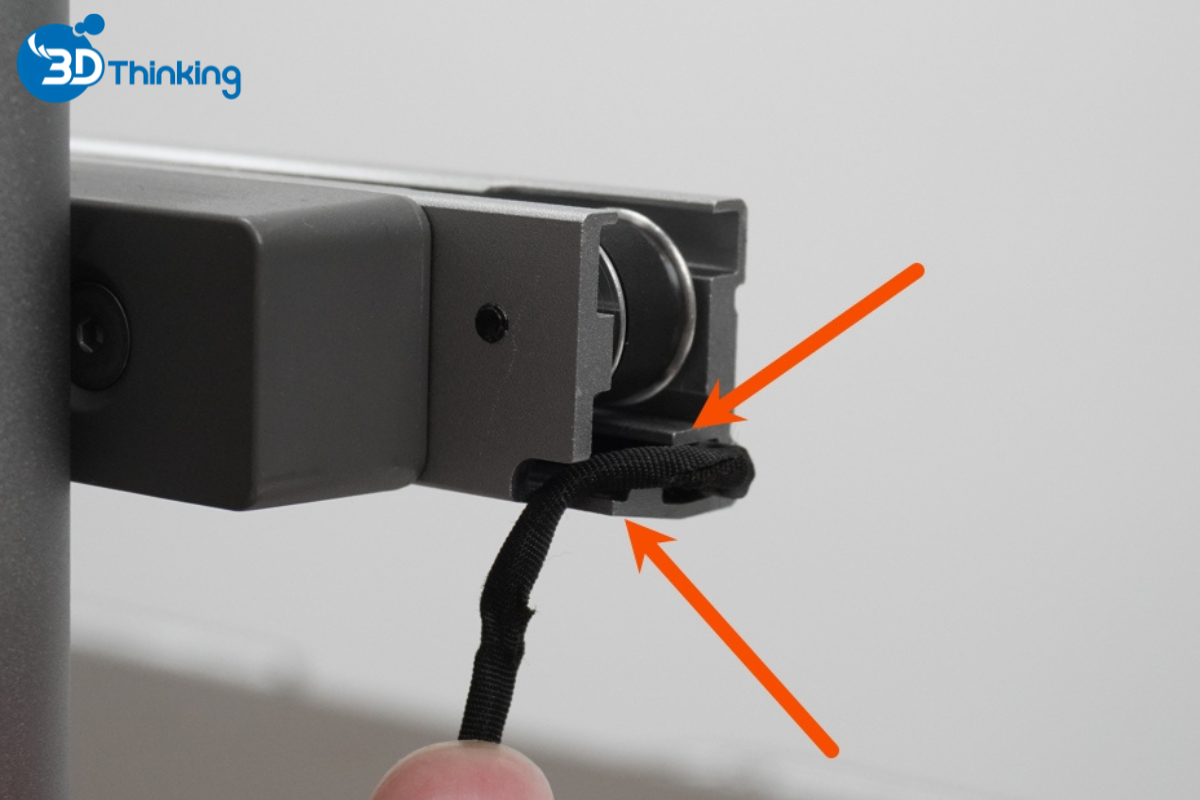

Lắp lại nắp che như minh họa bên dưới, đảm bảo các dây cáp bên trong nắp được đi đúng vị trí như hình bên trái. Nếu dây cáp không được đặt đúng vào rãnh của thanh định hình, nắp che sẽ không thể lắp khít đúng cách.
Sử dụng khóa lục giác H2.0 để cố định nắp che bằng vít.

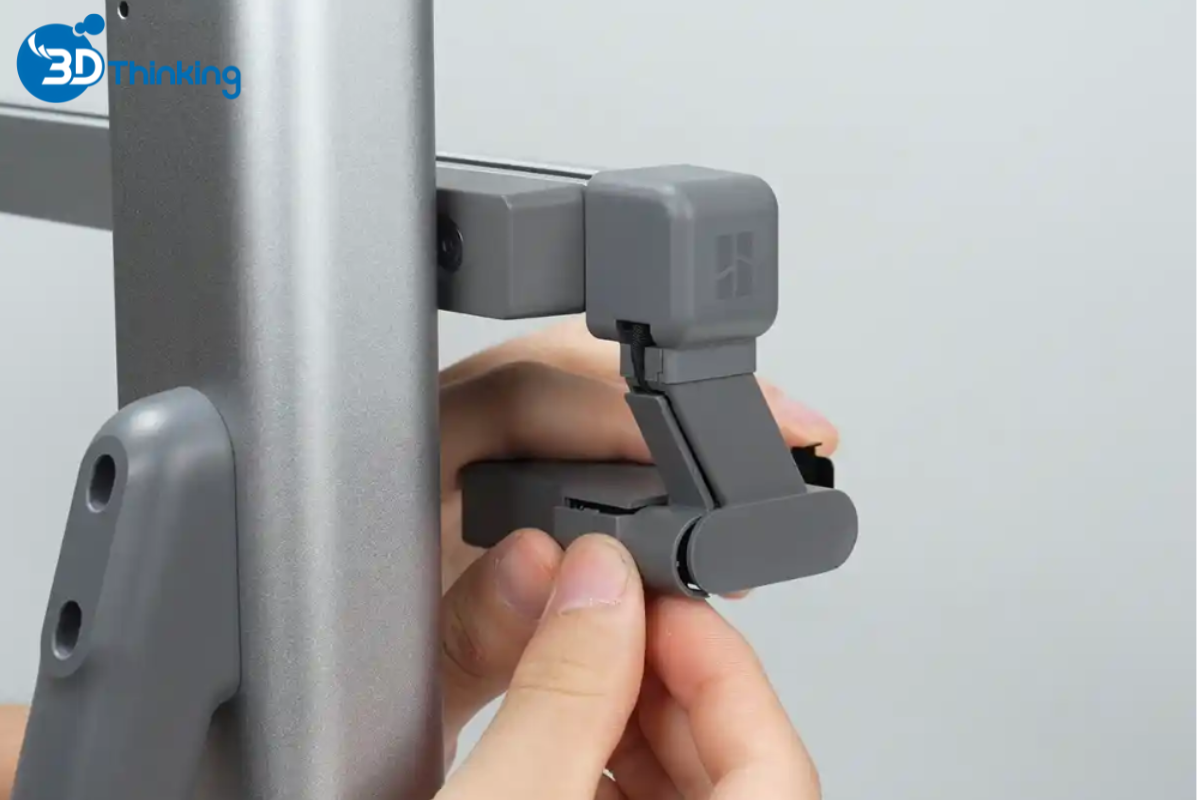

Đưa bộ phận gạt nhựa thải (purge wiper) từ phía sau vào khe lắp đặt, sau đó sử dụng khóa lục giác H2.0 để cố định bằng vít.
Kết nối lại giắc cắm của bộ phận gạt nhựa thải (purge wiper) và sắp xếp gọn gàng các dây cáp.
Lắp lại nắp che bộ phận gạt nhựa thải (purge wiper) như minh họa bên dưới.
Puli đổi hướng trục Y
Bước 1. Tháo tấm che trục Y

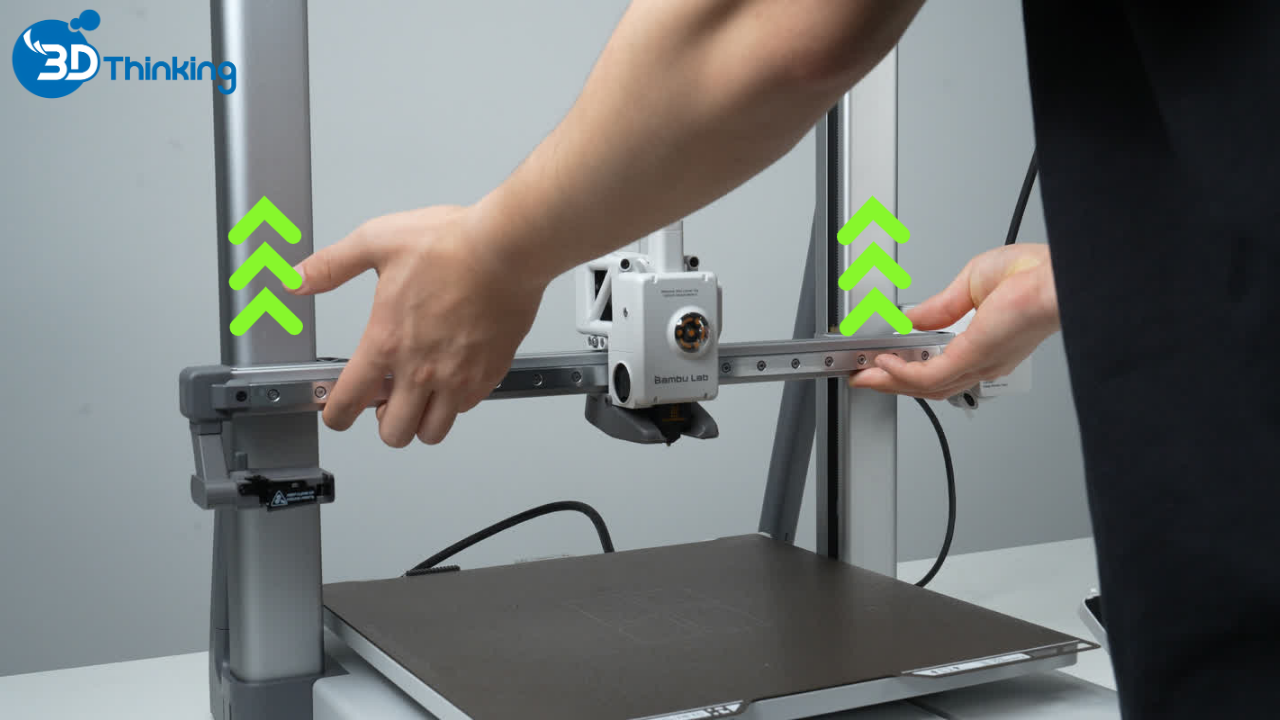

Đẩy trục X lên trên để nâng cụm đầu in lên cao hơn.

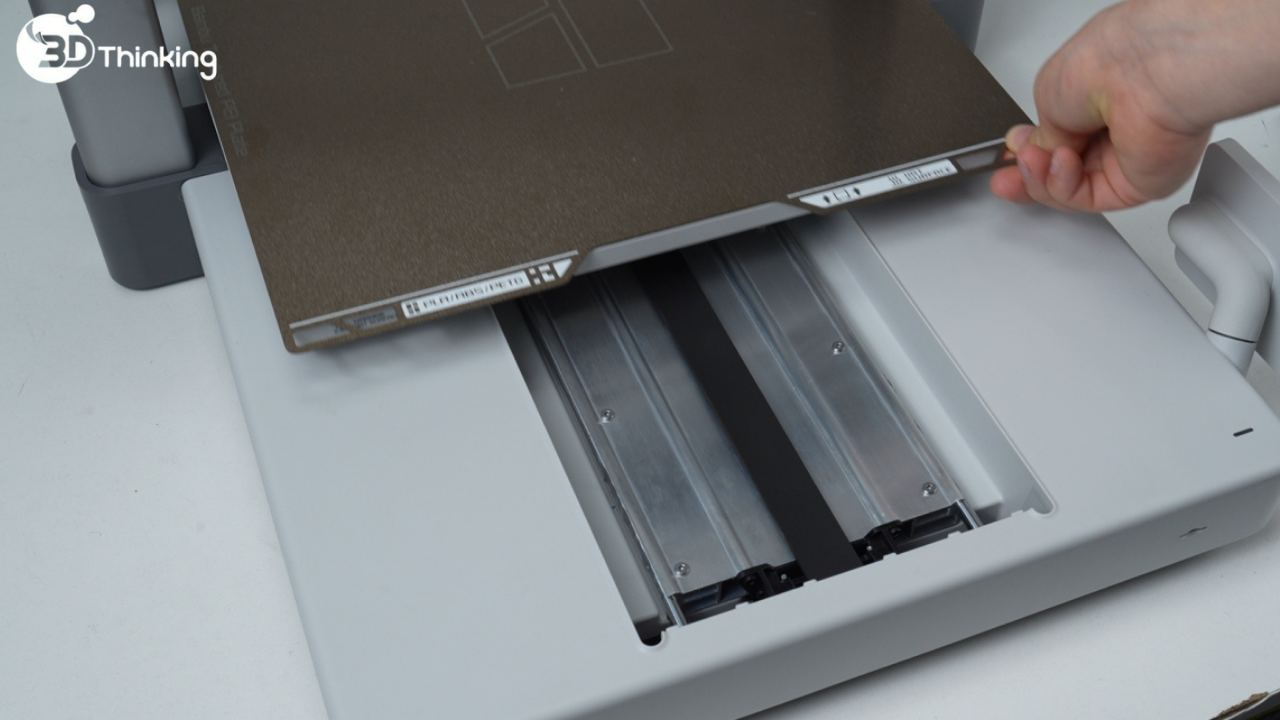

Đẩy bàn in gia nhiệt về phía trước hết mức, sau đó tháo tấm che trục Y.

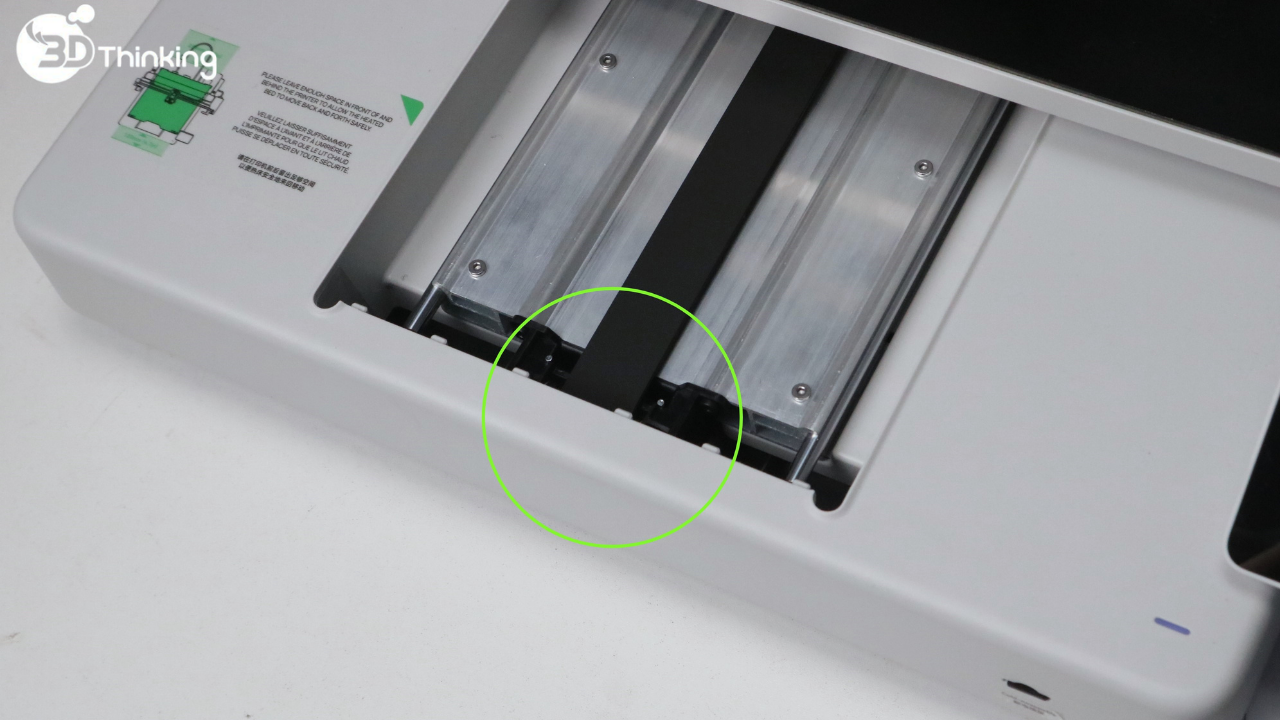

Tiếp theo, đẩy bàn in gia nhiệt về phía sau và xác định vị trí puli đổi hướng trục Y.
Bước 2. Bôi trơn puli đổi hướng trục Y

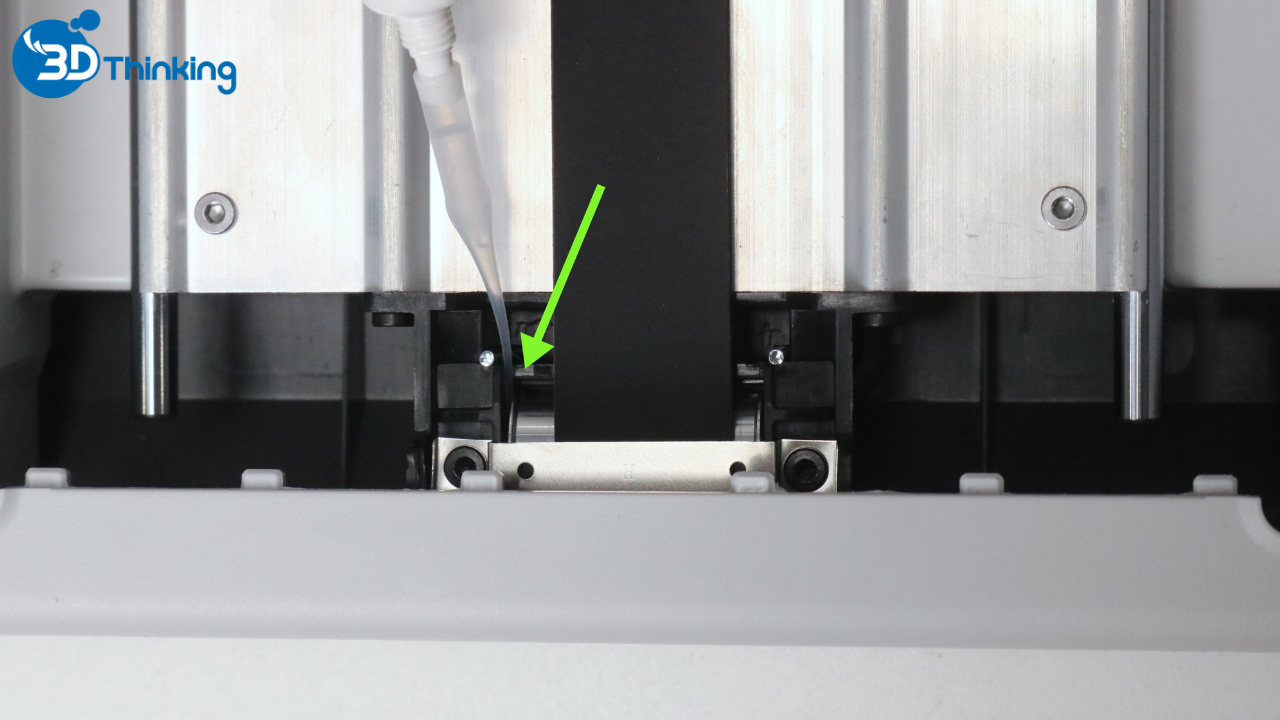

Nhỏ một lượng nhỏ dầu bôi trơn vào khe giữa puli đổi hướng và trục kim loại.
Bước 3. Lắp lại tấm che trục Y

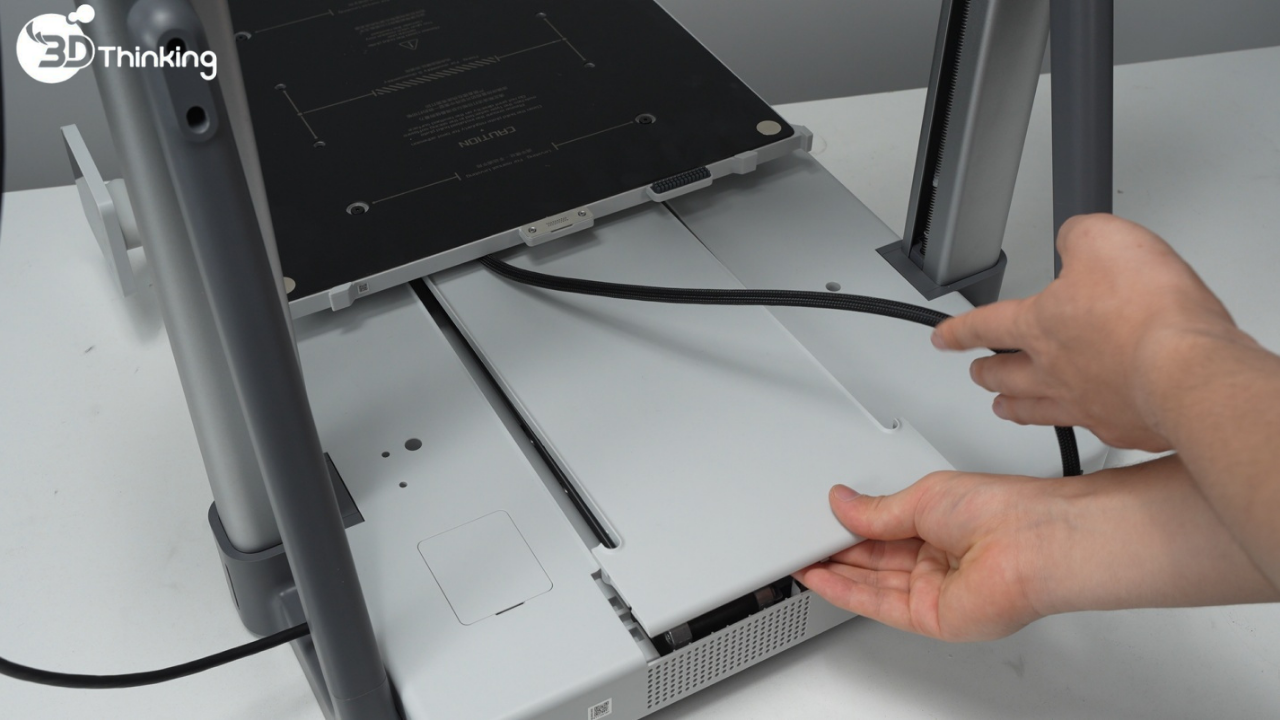

Lắp lại tấm che trục Y vào máy in.
Puli đổi hướng trục Z
Bước 1. Tháo tấm đáy khung máy

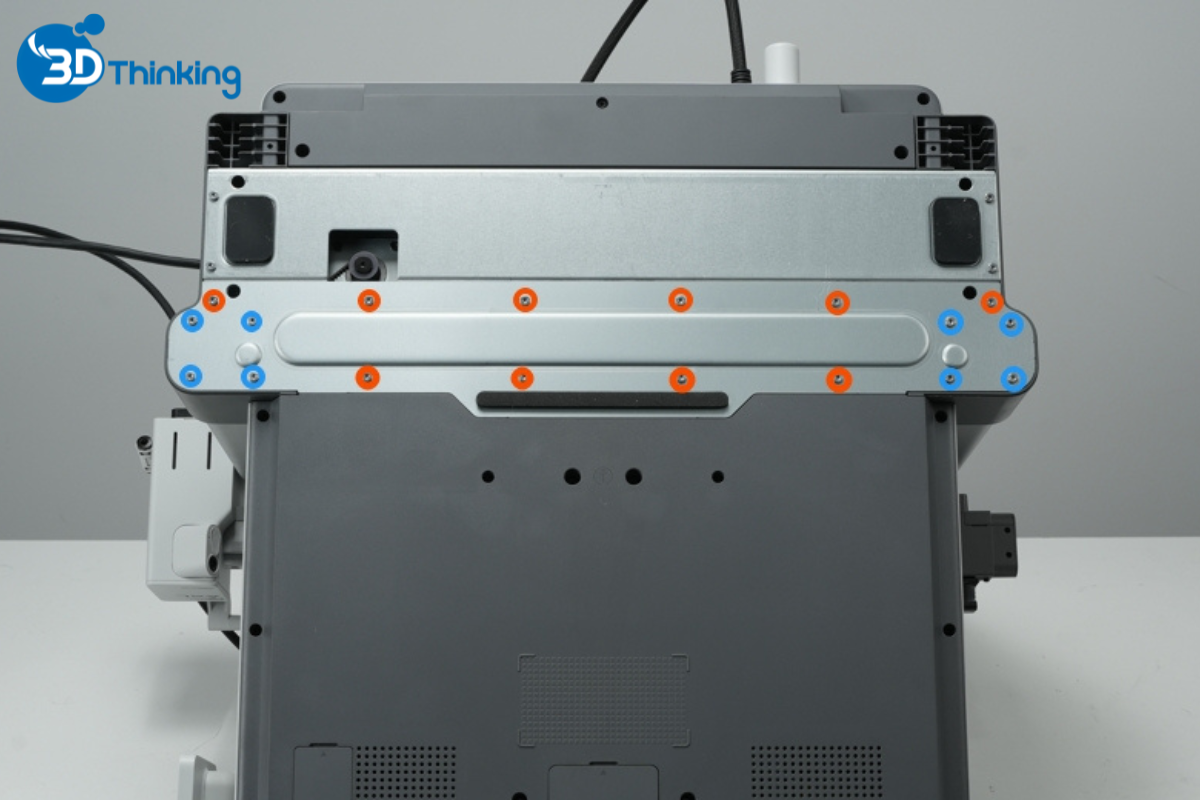

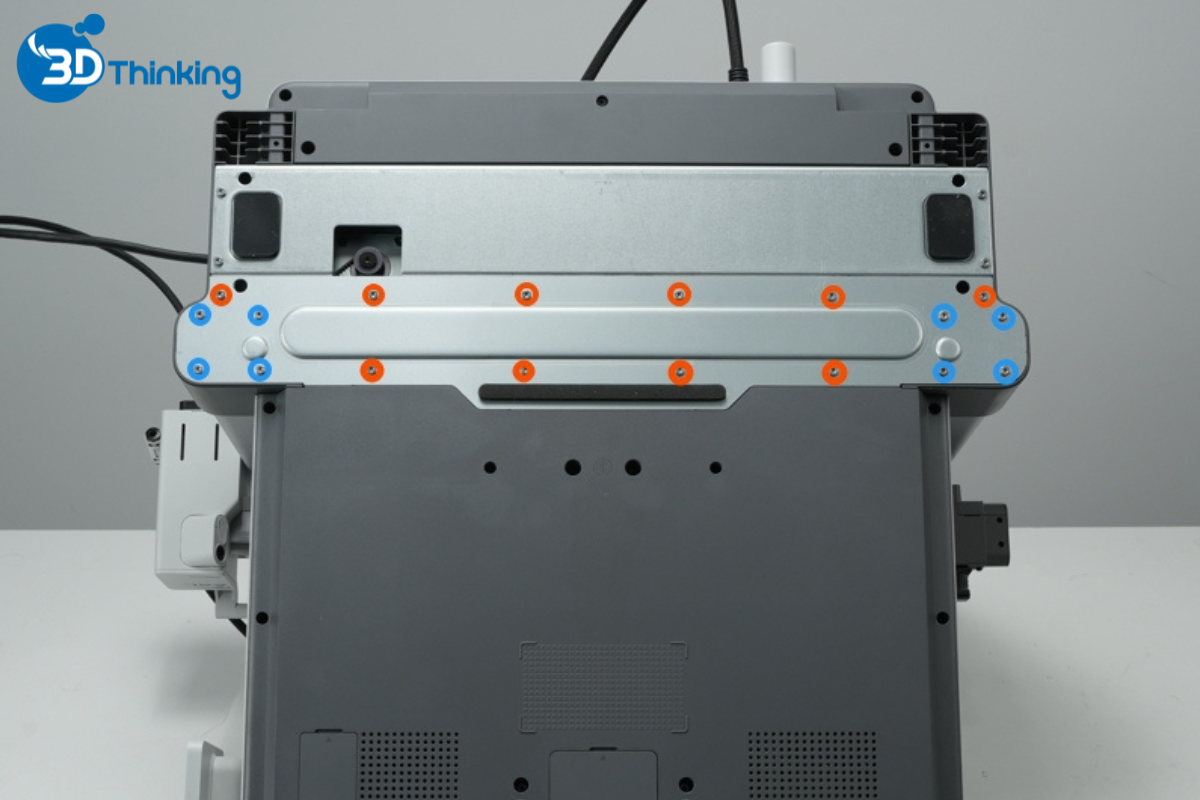

Sử dụng khóa lục giác H2.0 để tháo 18 vít được chỉ định. Các vít được đánh dấu màu cam là vít ngắn, còn các vít được đánh dấu màu xanh dương là vít dài. Bạn nên phân loại và bảo quản riêng từng loại vít.

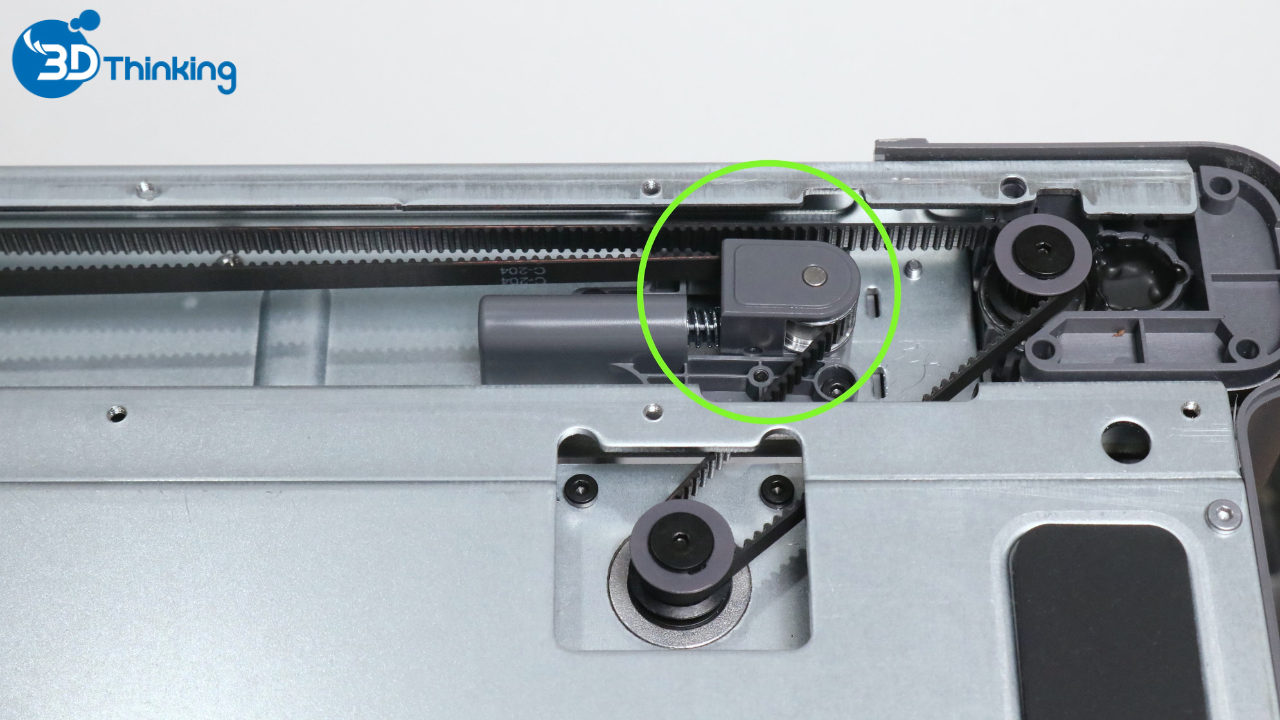

Sau khi mở tấm đáy, xác định vị trí puli đổi hướng trục Z.
Các đầu vít bên trong tấm đáy khung máy có cạnh sắc, một số mép kim loại có thể xuất hiện ba via nhỏ. Vui lòng thao tác cẩn thận khi tháo và lắp lại để tránh bị thương. Bạn nên đeo găng tay chống cắt trong quá trình thực hiện.
Bước 2. Bôi trơn puli đổi hướng trục Z

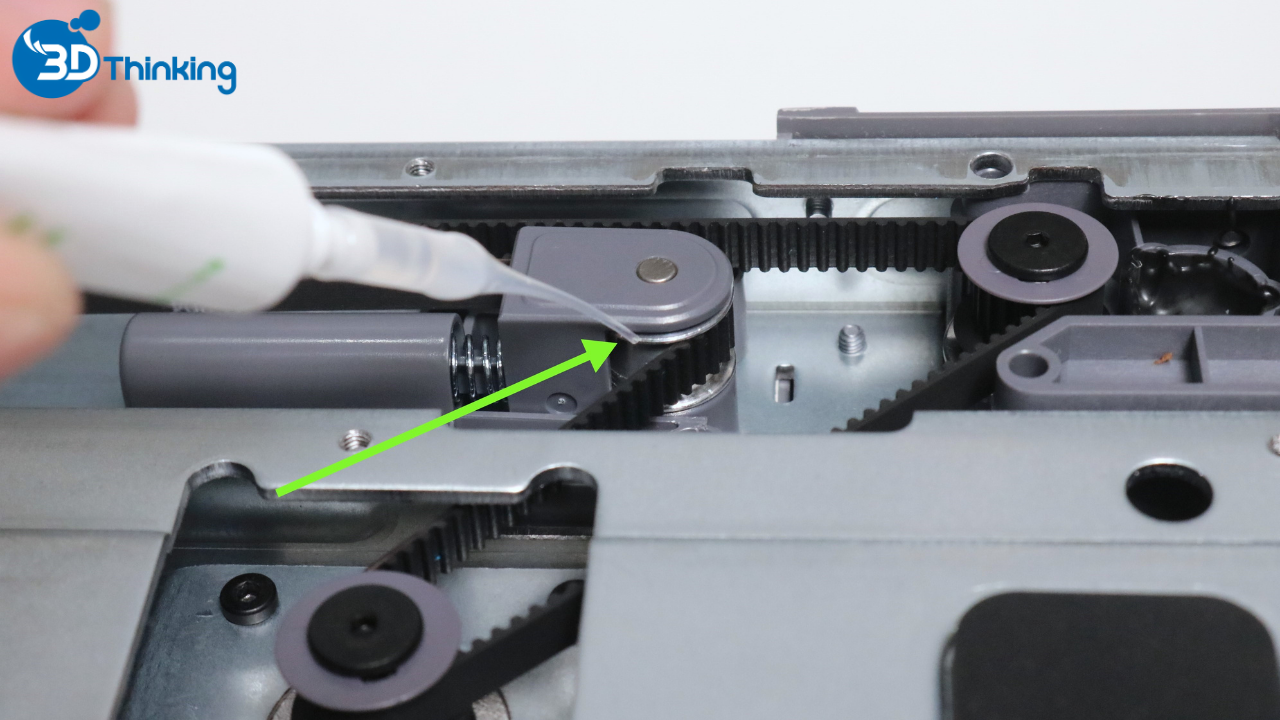

Nhỏ một lượng nhỏ dầu bôi trơn vào khe giữa puli đổi hướng và trục kim loại.
Bước 3. Lắp lại tấm đáy khung máy
Lắp lại tấm đáy bằng cách sử dụng khóa lục giác H2.0 để cố định trước tám vít dài được đánh dấu màu xanh dương, sau đó siết chặt mười vít ngắn được đánh dấu màu cam.
Lưu ý cuối cùng trước khi hoàn thành các bước bôi trơn puli đổi hướng dây đai máy in A2L
Chúng tôi hy vọng hướng dẫn bôi trơn puli đổi hướng dây đai máy in A2L này đã cung cấp cho bạn những thông tin hỗ trợ rõ ràng và thiết thực. Nếu sự cố vẫn tiếp diễn, vui lòng gửi yêu cầu hỗ trợ kỹ thuật, đính kèm nhật ký máy in gần đây cùng hình ảnh bổ sung hoặc các thông tin chi tiết khác. Đội ngũ kỹ thuật của chúng tôi sẽ xem xét yêu cầu và cung cấp hỗ trợ chi tiết cho bạn.
Bạn cũng có thể truy cập Bambu AI để nhận câu trả lời tức thì cho các câu hỏi thường gặp và hướng dẫn vận hành.
