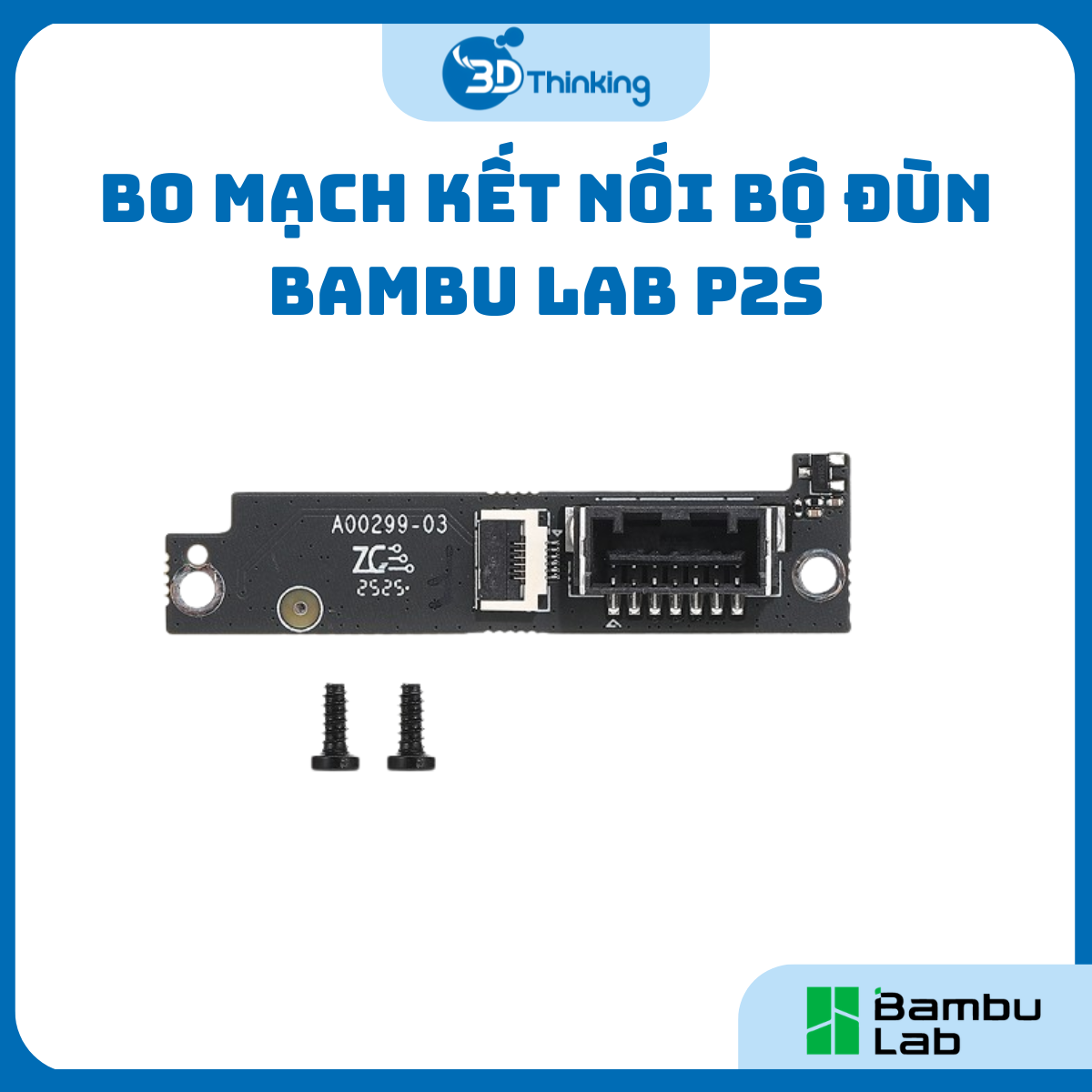

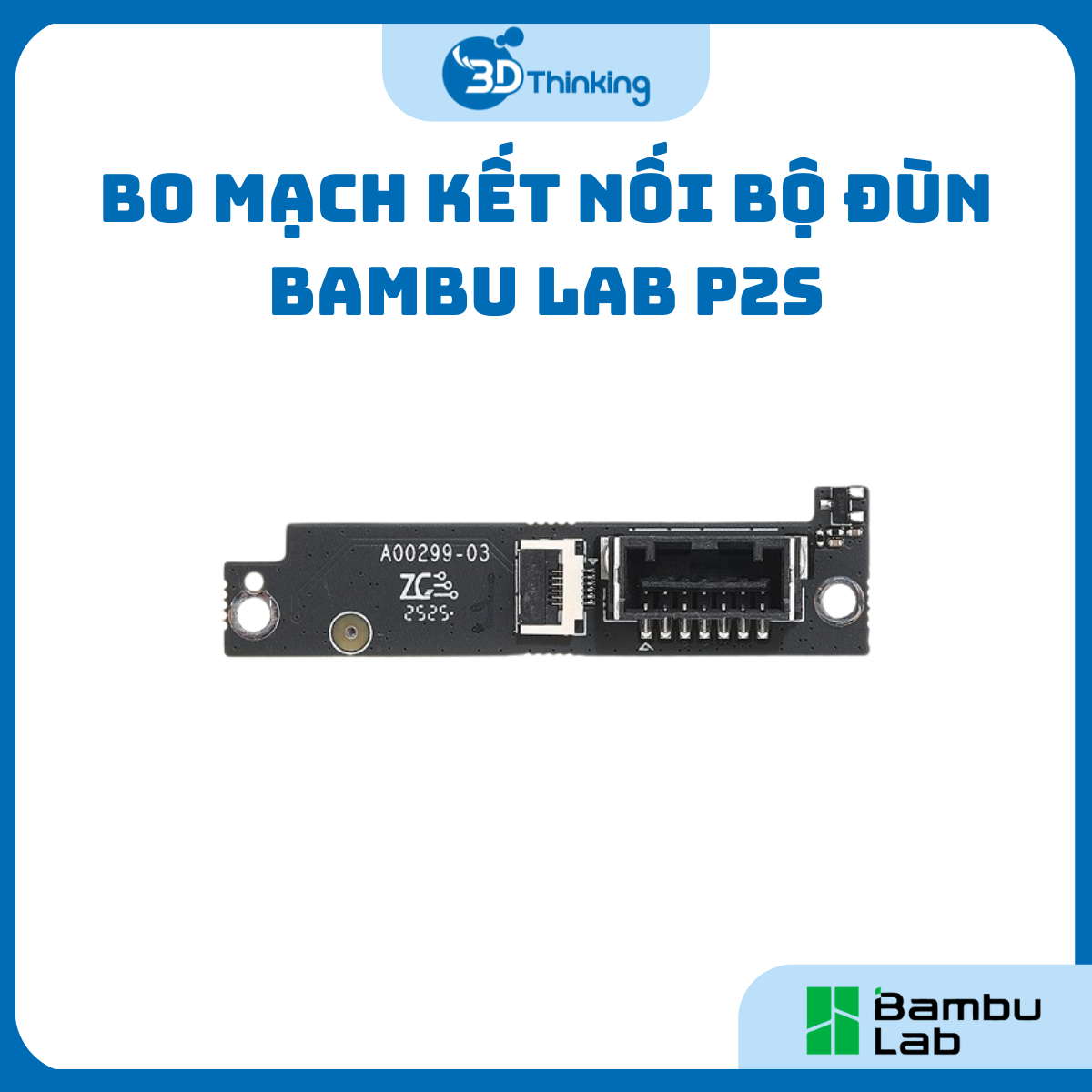

Bo Mạch Kết Nối Bộ Đùn Cho Máy In 3D Bambu Lab P2S [DLB056]

Mô tả sản phẩm

Bo mạch kết nối bộ đùn P2S – DLB056 chính hãng giúp kết nối bộ đùn (extruder) với cổng kết nối quạt làm mát, cung cấp kết nối điện ổn định giữa các linh kiện, hỗ trợ vận hành hệ thống làm mát linh kiện và đảm bảo truyền tín hiệu chính xác và ổn định.

Các bước tháo bo mạch cụm đầu in (Toolhead Circuit Board)

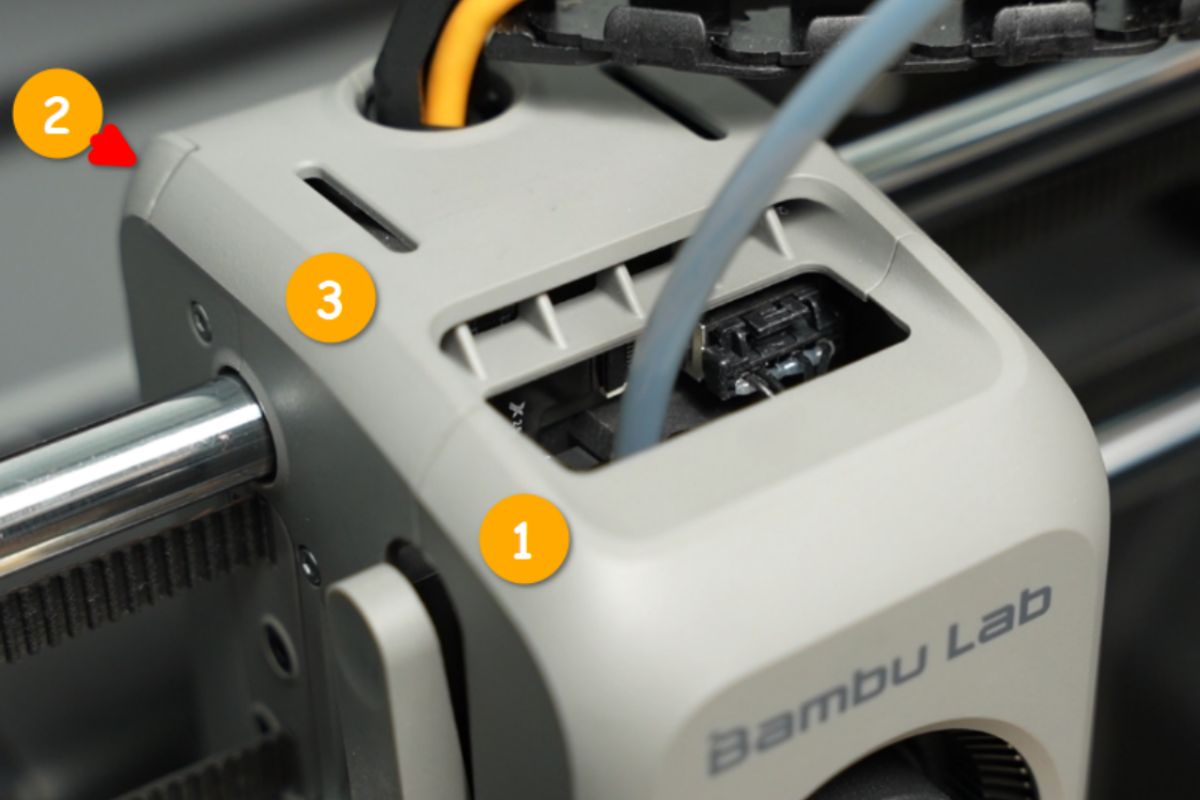

Bước 1: Tháo vỏ cụm đầu in (Toolhead Housing)

Bước 2: Tháo bo mạch TH

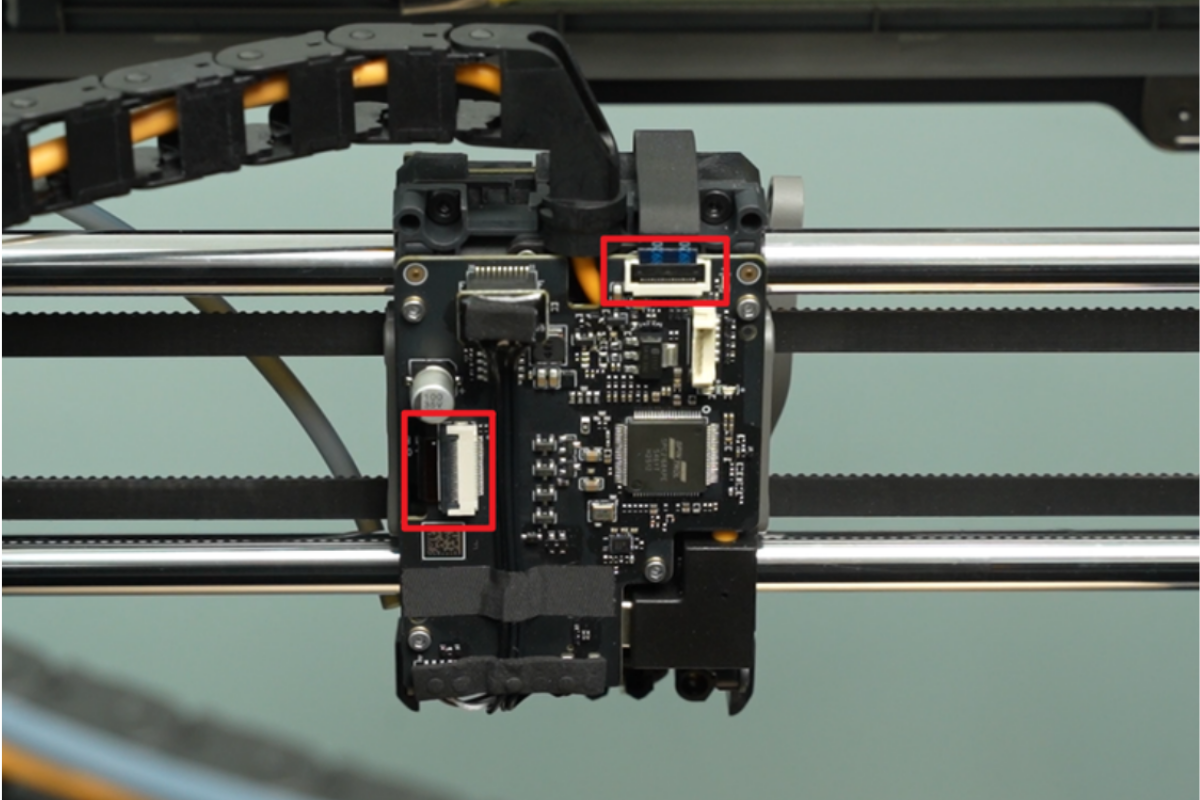

1. Mở các đầu nối của cáp FPC trên bo mạch TH và cáp động cơ đùn (extrusion motor), sau đó ngắt kết nối các cáp này.
2. Lần lượt tháo lớp đệm mút và băng keo khỏi bo mạch TH, sau đó ngắt kết nối cụm gia nhiệt đầu nóng (hot-end heating assembly), quạt làm mát cụm đầu nóng (hot-end cooling fan) và cuộn dây dòng điện xoáy.
3. Khi ngắt kết nối cáp quạt đầu nóng và cáp cuộn dây dòng điện xoáy, hãy kéo chúng theo phương vuông góc với đầu nối. Không dùng lực mạnh hoặc lắc sang trái, phải để tránh làm hỏng đầu nối.
4. Sử dụng khóa lục giác H1.5 để tháo bốn vít (BT2x5), mở khóa tấm TH (TH plate), rút cáp cụm đầu in (toolhead cable), sau đó tháo tấm TH ra khỏi máy.

Bước 3: Tháo bo mạch kết nối bộ đùn (Extruder Interface Board) và cáp FPC của bo mạch TH

1. Mở nắp đầu nối của cụm bo mạch cảm biến Hall và ngắt kết nối cáp của bo mạch cảm biến Hall.
2. Sử dụng khóa lục giác H1.5 để tháo hai vít (BT2x5) đang cố định bo mạch giao tiếp bộ đùn (Extruder Interface Board), sau đó tháo bo mạch này ra.

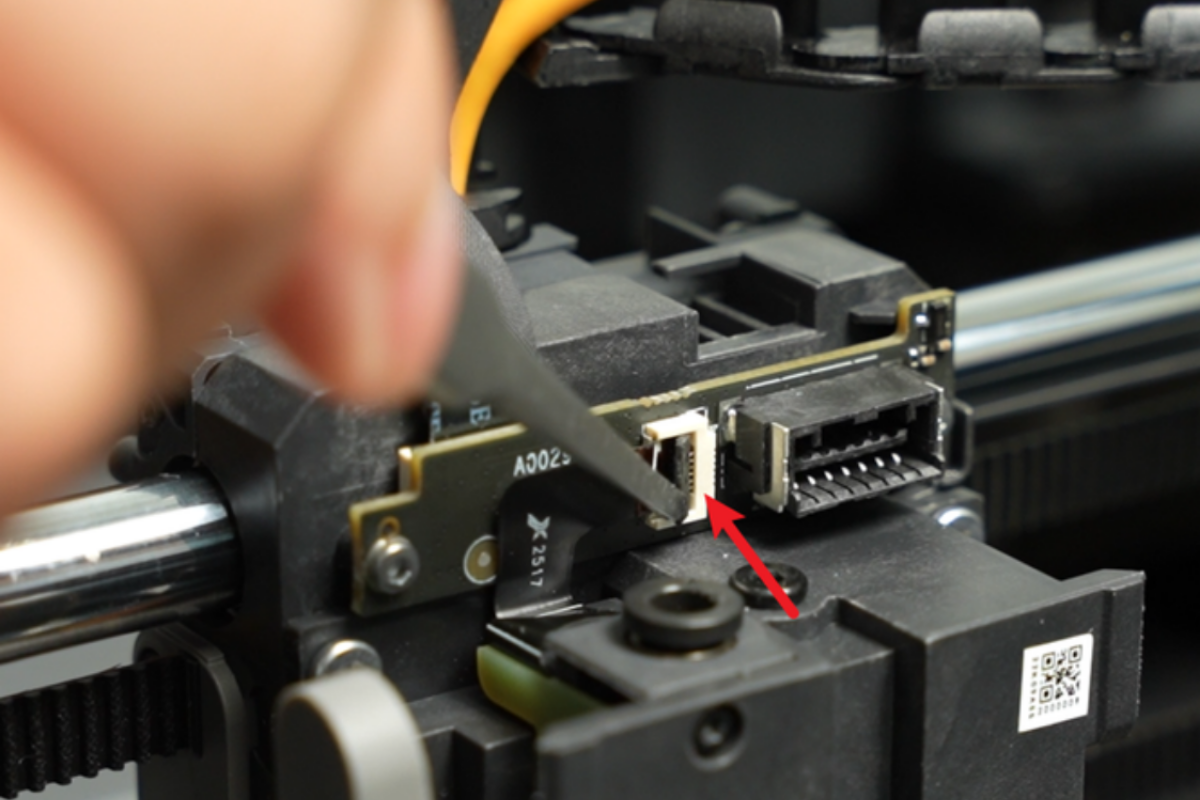

3. Mở lẫy khóa đầu nối ở mặt sau của bo mạch giao tiếp bộ đùn, sau đó tháo cáp FPC của bo mạch TH.

Lưu ý: Một số máy có keo đen được phủ trên đầu nối. Hãy dùng nhíp để gỡ lớp keo này trước khi mở đầu nối. Khi lắp lại, không cần bôi thêm keo.
