Dây curoa trục Y là một trong những bộ phận quan trọng ảnh hưởng trực tiếp đến độ ổn định và độ chính xác của máy in 3D trong quá trình vận hành. Sau một thời gian sử dụng, dây curoa có thể bị giãn hoặc hao mòn, khiến máy hoạt động kém mượt, phát sinh rung lắc và ảnh hưởng đến chất lượng bản in. Vì vậy, việc kiểm tra và thay thế dây curoa định kỳ sẽ giúp máy vận hành ổn định hơn, tăng độ bền cũng như duy trì chất lượng in lâu dài.
Trong bài viết này, 3D Thinking sẽ hướng dẫn bạn cách thay dây curoa trục Y của Bambu Lab A1, dễ hiểu và dễ thực hiện ngay tại nhà. Dù bạn là người mới bắt đầu hay chưa từng tháo lắp máy in 3D trước đó, vẫn có thể thực hiện theo từng bước một cách dễ dàng.
Dây curoa Y
Dây curoa Y được đặt bên dưới trục Y. Nó kết nối động cơ Y và thanh dẫn hướng để truyền động cho bàn in gia nhiệt (heatbed) di chuyển dọc theo trục Y. Làm theo hướng dẫn cách thay dây curoa trục Y của Bambu Lab A1 Mini để khiến máy in 3D hoạt động tốt hơn.
Khi nào sử dụng?
Bài viết hướng dẫn cách thay dây curoa trục Y của Bambu Lab A1 được khuyến khích sử dụng khi
- Dây curoa Y bị mòn
- Dây curoa Y bị đứt
Lưu ý quan trọng trước khi thay
Khi thực hiện hướng dẫn cách thay dây curoa trục Y của Bambu Lab A1 Mini, điều cực kỳ quan trọng phải nhớ là hãy tắt nguồn máy in trước khi thực hiện bất kỳ công việc bảo trì nào, bao gồm thao tác với hệ thống điện tử của máy in và dây của cụm đầu in (toolhead wires). Việc thao tác khi máy vẫn đang bật có thể gây ra đoản mạch, dẫn đến hư hỏng linh kiện điện tử và gây nguy cơ mất an toàn.
Trong quá trình làm theo hướng dẫn cách thay dây curoa trục Y của Bambu lab A1, bạn có thể cần tháo rời một số bộ phận, bao gồm cả cụm đầu nóng (hotend). Điều này sẽ làm lộ dây điện và các linh kiện điện tử, có thể gây đoản mạch nếu chúng chạm vào nhau, chạm vào kim loại hoặc các linh kiện điện tử khác khi máy vẫn đang bật. Điều này có thể gây hư hỏng hệ thống điện tử của máy in và phát sinh thêm các vấn đề khác.
Do đó, bắt buộc phải tắt máy in và ngắt kết nối khỏi nguồn điện trước khi thực hiện bất kỳ công việc bảo trì nào. Điều này giúp ngăn ngừa đoản mạch hoặc hư hỏng hệ thống điện tử của máy in, đồng thời đảm bảo quá trình bảo trì được thực hiện an toàn và hiệu quả.
Dụng cụ và vật liệu cần thiết
Khi thực hiện hướng dẫn cách thay dây curoa trục Y của Bambu Lab A1, bạn sẽ cần chuẩn bị một số dụng cụ và vật liệu cần thiết sau.
- Dây curoa Y mới
- Lục giác H2.0
- Keo dán nhanh
- 20 phút thời gian thao tác
Video hướng dẫn
Dưới đây là video hướng dẫn cách thay dây curoa trục Y của Bambu Lab A1:
Tháo dây curoa Y
1. Tháo nắp đá
Bước đầu trong hướng dẫn cách thay dây curoa trục Y của Bambu Lab A1 Mini là đặt máy in nằm xuống. Sử dụng lục giác H2.0 để tháo 2 vít (được đánh dấu là 15 và 16).
Sau đó tháo tiếp 14 vít còn lại, rồi bạn có thể tháo nắp đáy ra.

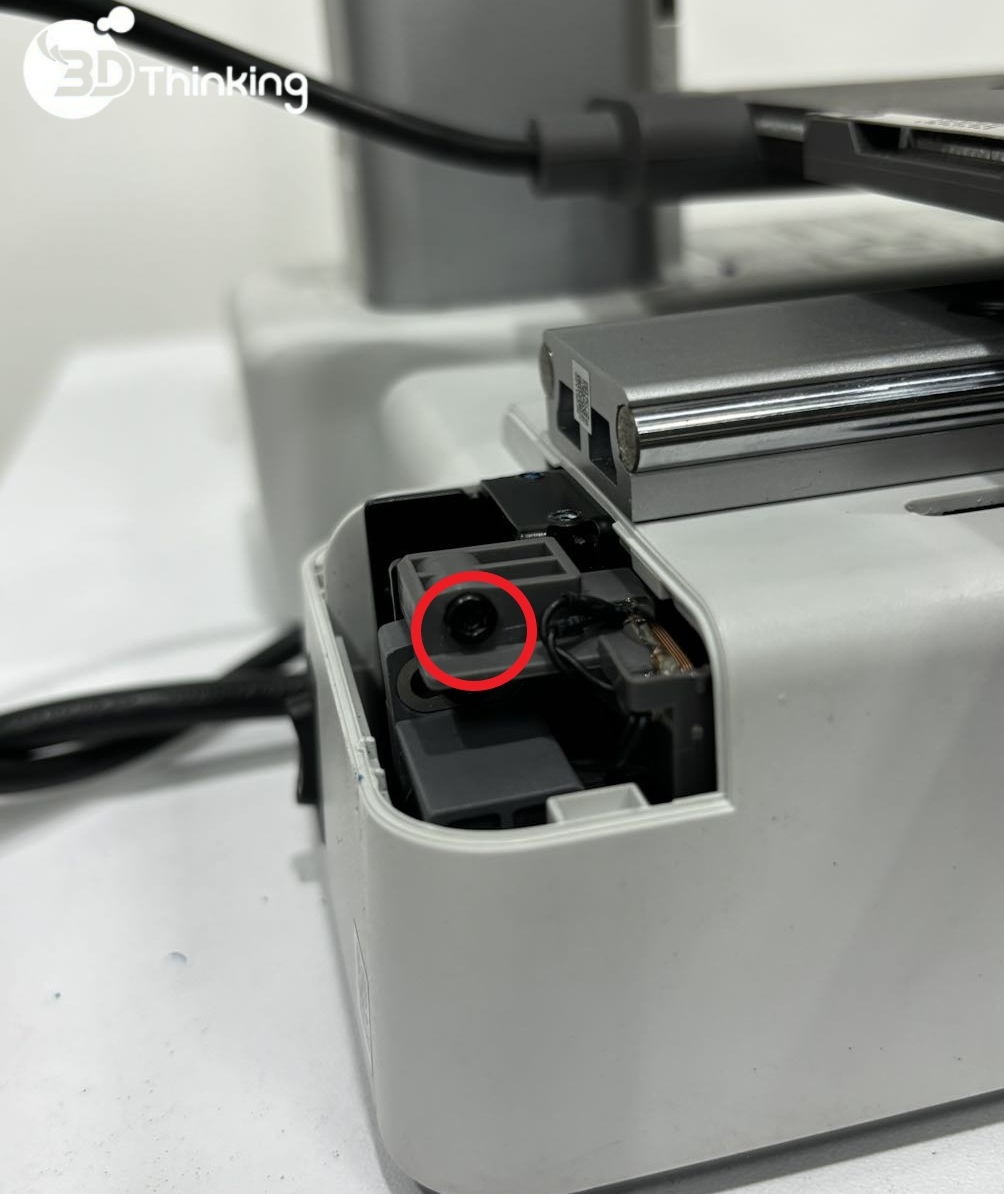

2. Tháo nắp sau trục Y và cuộn cảm dòng điện xoáy.

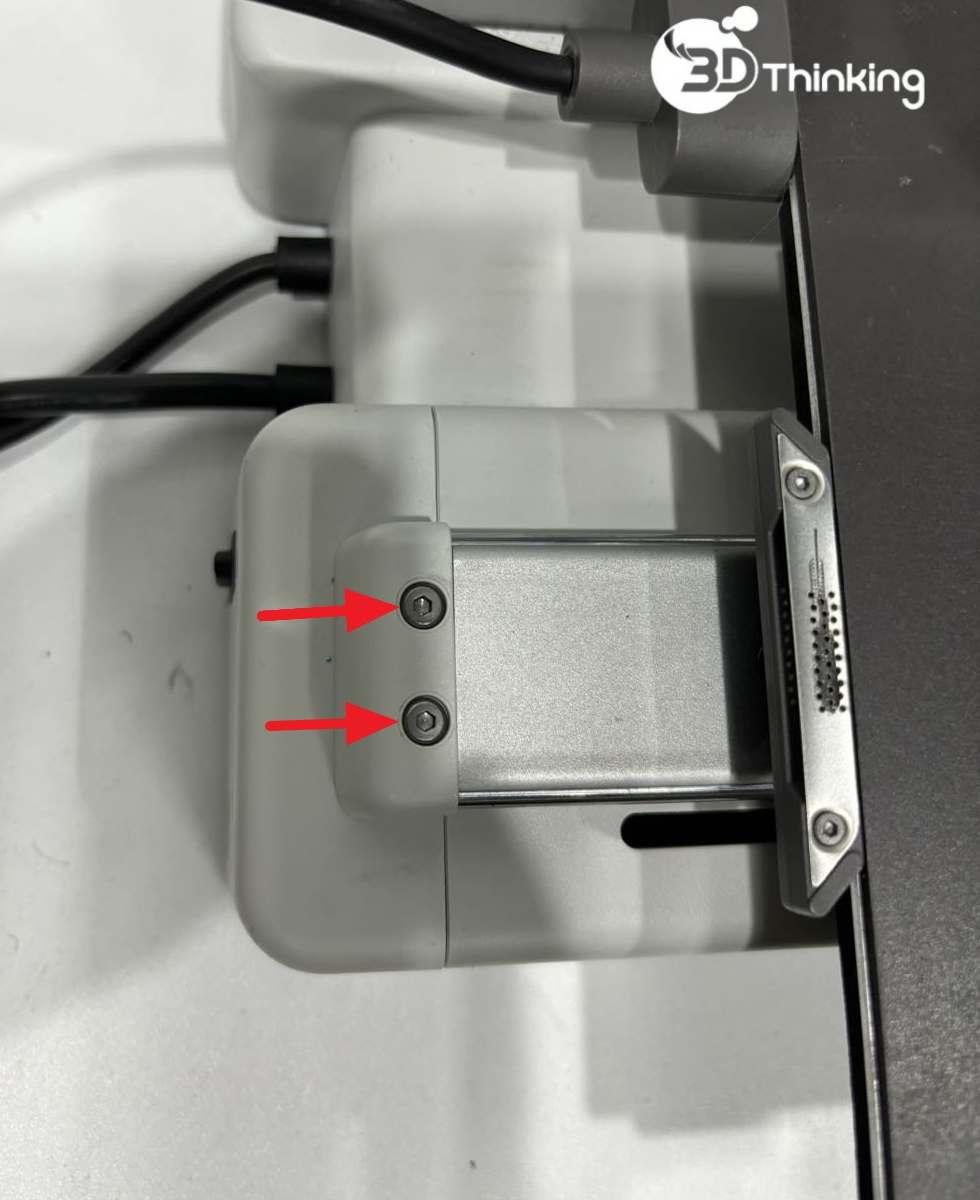

Bước 1. Đặt máy in ở tư thế thẳng đứng. Sử dụng lục giác H2.0 để tháo 2 vít, sau đó tháo nắp sau của trục Y.
 |  |  |
Bước 2. Sử dụng lục giác H2.0 để nới lỏng vít, sau đó tháo cuộn cảm dòng điện xoáy.
3. Nhả bộ tăng trục Y

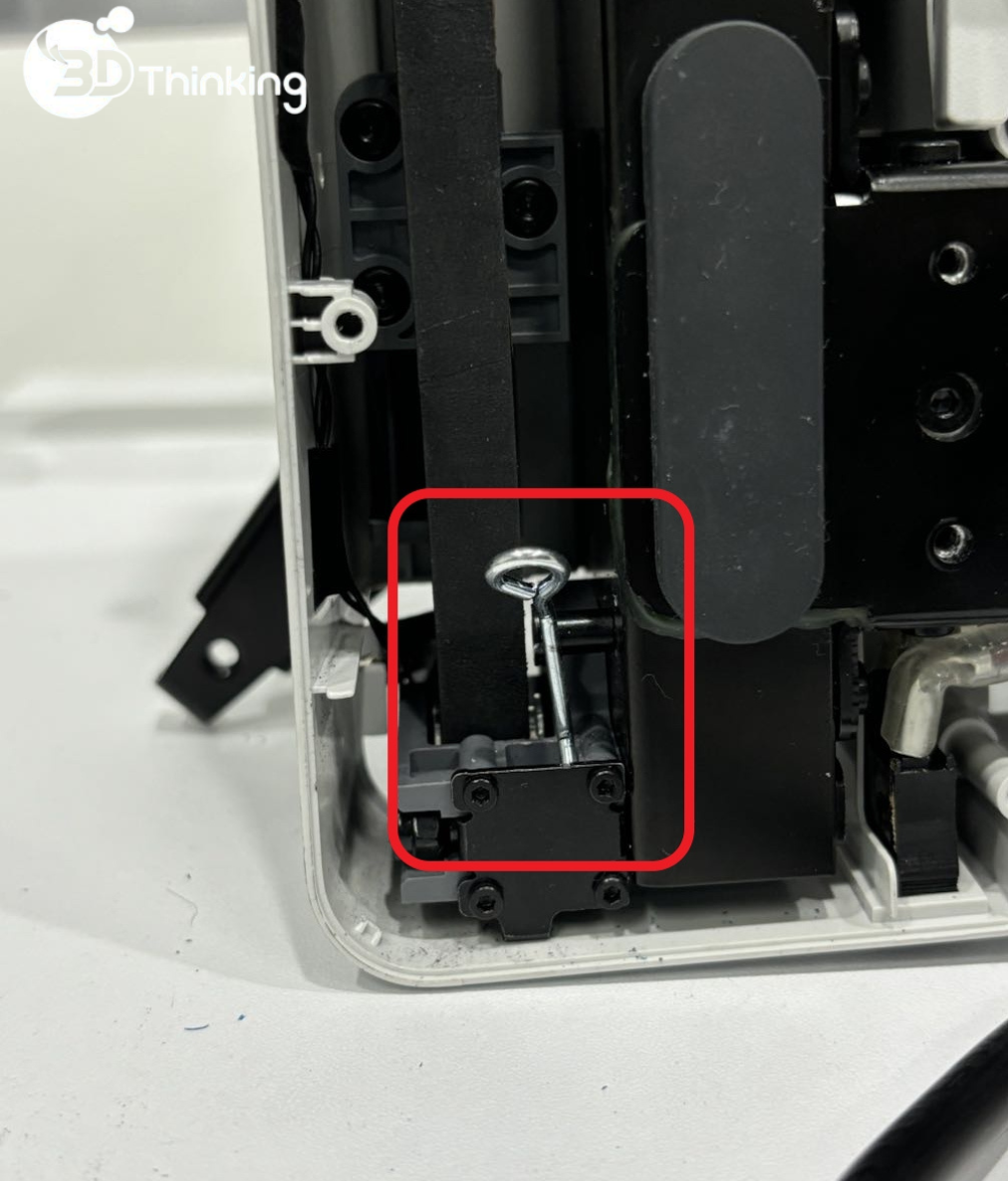

Bước 1. Đặt máy in nằm ngửa, sau đó nhả lò xo xoắn.
 |  |
Bước 2. Nới lỏng vít của bộ tăng curoa trục Y một vòng.
Lưu ý: Không tháo lỏng hoàn toàn vít
4. Tháo giá giữ dây curoa Y

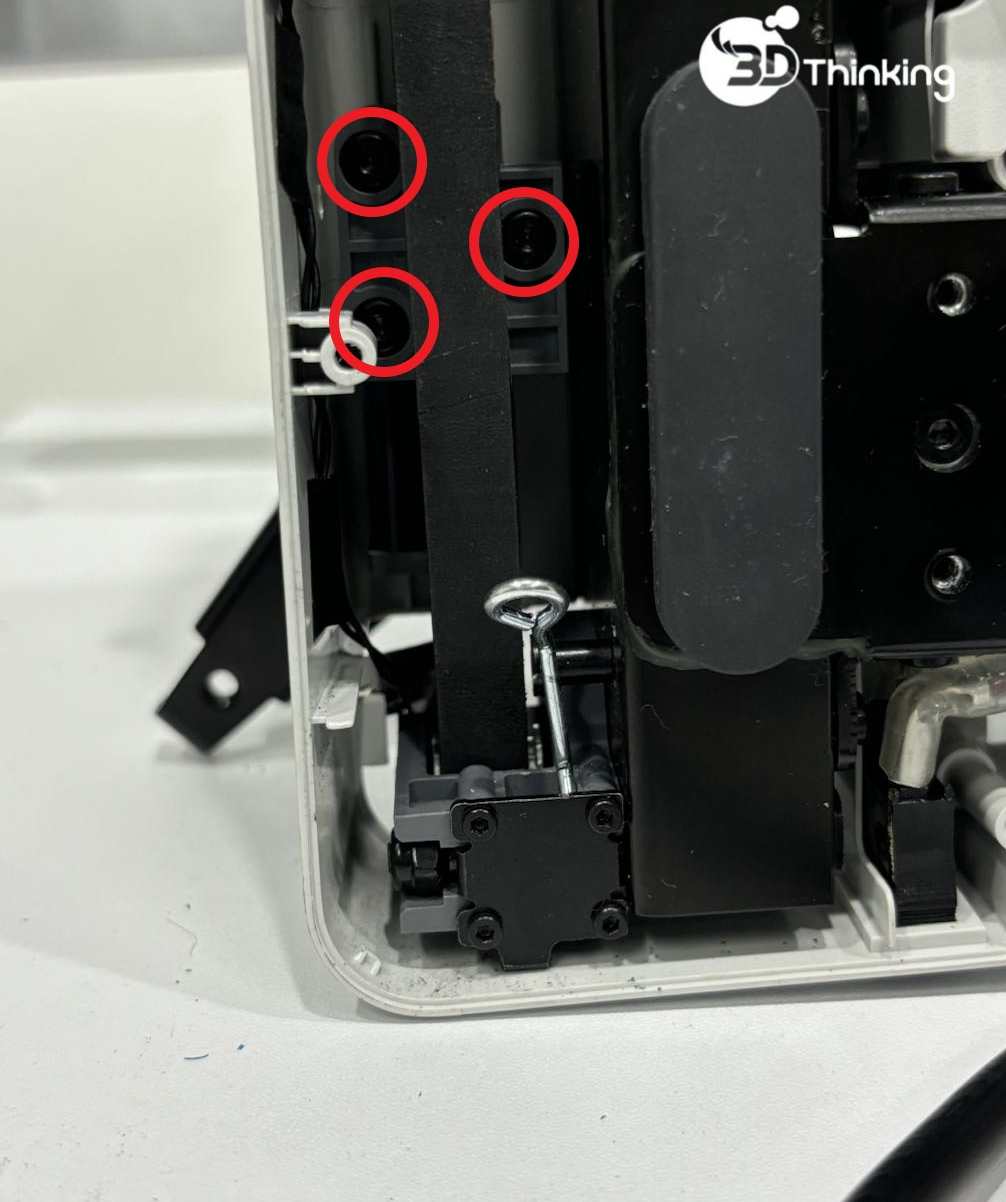

Bước 1: Sử dụng lục giác H2.0 để tháo 3 vít cố định giá giữ vào bộ gá lắp dây curoa.
Bước 2: Tách mạnh giá giữ và bộ gá lắp ra khỏi nhau. Hình minh họa bên dưới cho thấy cách hai bộ phận này được kết nối với nhau.
Bước 3: Đẩy dây curoa ra khỏi vị trí dọc theo cạnh của động cơ Y.
 |  |
Bước 4: Vì dây curoa được cố định trên giá giữ bằng keo, bạn cần gỡ dây curoa ra khỏi giá giữ.
5. Dán dây curoa Y
Theo hình minh họa bên dưới, sử dụng keo dán nhanh để nối đầu của dây curoa mới có ít răng hơn với đầu của dây curoa cũ có nhiều răng hơn. Tham khảo hình bên dưới. Sau khi dán dây xong, bước tiếp theo trong hướng dẫn cách thay dây curoa trục Y của Bambu Lab A1 Mini là lắp lại dây curoa Y.
Lắp dây curoa Y
1. Luồn dây curoa Y qua các vị trí dẫn hướng
Bước 1: Sau khi keo khô, giữ dây curoa cũ và nhẹ nhàng kéo nó để dẫn hướng dây curoa mới đi qua bộ tăng curoa trục Y.
Hãy đảm bảo kéo dây curoa nhẹ nhàng để tránh làm đứt mối nối giữa dây curoa cũ và dây curoa mới.
Bước 2: Sau khi dây curoa mới đã được luồn qua bộ tăng curoa trục Y, tách dây curoa mới khỏi dây cũ tại vị trí dán keo.
2. Cố định dây curoa Y
Bước 1: Bôi một lượng nhỏ keo dán nhanh lên bề mặt có răng của giá giữ, sau đó gắn dây curoa vào giá giữ với mặt răng hướng xuống dưới. Đảm bảo hai đầu của dây curoa chạm sát vào nhau.
 |  |
 |  |
Trước khi dán keo, hãy chú ý hướng của giá giữ, hướng này phải giống với bộ gá lắp.
Bước 2. Lắp lại dây curoa lên bánh răng động cơ Y:
Trước tiên, cố định dây curoa ở mép bánh răng, sau đó kéo dây curoa và dùng lực đẩy vào phía trong.
Bước 3: Lắp giá giữ vào bộ gá lắp. Căn chỉnh 3 lỗ thẳng hàng và cố định chúng lại với nhau bằng 3 vít.
3. Cố định bộ tăng curoa Y
Bước 1: Cố định lò xo xoắn vào đúng vị trí. Sau đó, đặt máy in ở tư thế thẳng đứng, di chuyển bàn in gia nhiệt (heatbed) tới lui để kiểm tra xem nó có chuyển động mượt mà hay không.
Bước 2: Siết chặt vít của bộ tăng curoa Y.
4. Lắp nắp sau trục Y và cuộn cảm dòng điện xoáy
Bước 1: Lắp cuộn cảm dòng điện xoáy. Sau đó, sử dụng lục giác H2.0 để siết chặt vít.
Bước 2: Lắp nắp sau của trục Y. Sau đó, sử dụng lục giác H2.0 để siết chặt 2 vít.
5. Lắp nắp đáy
Đặt máy in nằm xuống. Siết chặt các vít được đánh dấu là 15 và 16 trước để đảm bảo các khe đi dây được căn chỉnh thẳng hàng. Sau đó, siết các vít còn lại và đảm bảo không siết quá chặt. Vậy là đã hoàn thành hướng dẫn cách thay dây curoa trục Y của Bambu Lab A1 Mini.

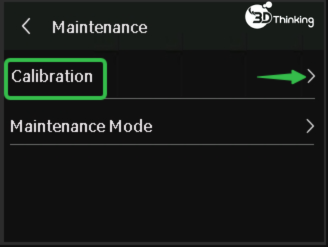

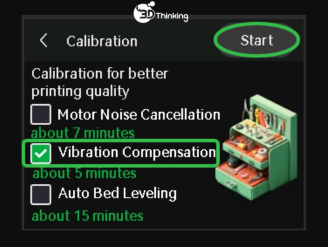

Bước hiệu chuẩn sau khi hoàn tất thao tác
Để kiểm tra xem đã làm đúng cách thay dây curoa trục Y của Bambu Lab A1 Mini chưa, hãy chọn Bù rung (Vibration Compensation) trong menu hiệu chuẩn (calibration menu), sau đó hoàn tất quá trình hiệu chuẩn.
 |  |
GHI CHÚ
3D THINKING hy vọng bài viết hướng dẫn cách thay dây curoa trục Y của Bambu Lab A1 chi tiết này đã hữu ích và cung cấp đầy đủ thông tin. Để đảm bảo thực hiện an toàn và hiệu quả, nếu bạn có bất kỳ thắc mắc hoặc vấn đề nào liên quan đến quy trình được mô tả trong bài viết này, chúng tôi khuyến nghị gửi form hỗ trợ hoặc liên hệ tổng đài 19007451 về vấn đề của bạn. Đội ngũ kỹ thuật viên 3D THINKING sẽ phản hồi và hỗ trợ bạn ngay khi nhận được yêu cầu
