Bàn in gia nhiệt Bambu Lab A1 Mini là một trong những bộ phận quan trọng, ảnh hưởng trực tiếp đến độ bám dính của vật liệu và chất lượng bản in trên máy in 3D. Sau một thời gian sử dụng, linh kiện này có thể gặp lỗi hoặc suy giảm hiệu suất, khiến quá trình in không còn ổn định. Việc thay thế bàn in gia nhiệt Bambu Lab A1 Mini đúng cách không chỉ giúp khôi phục khả năng vận hành của máy mà còn hạn chế những hư hỏng phát sinh.
Trong bài viết dưới đây, 3D THINKING sẽ hướng dẫn bạn từng bước thay thế bàn in gia nhiệt trên Bambu Lab A1 Mini một cách an toàn, chính xác và hiệu quả.
Khi nào cần thực hiện?
Hướng dẫn thay thế bàn in gia nhiệt Bambu Lab A1 Mini được áp dụng khi bàn in gia nhiệt (heatbed) của A1 Mini gặp sự cố và cần được thay thế để hoạt động trở lại.
Một số lỗi thường gặp liên quan đến bàn in gia nhiệt (heatbed) trên A1 Mini bao gồm:
- Bàn in gia nhiệt (heatbed) không thể gia nhiệt.
- Bề mặt bàn in gia nhiệt (heatbed) bị hư hỏng.
- Được đội ngũ Hỗ trợ Khách hàng của Bambu Lab khuyến nghị thay thế.
Dụng cụ và vật tư cần chuẩn bị

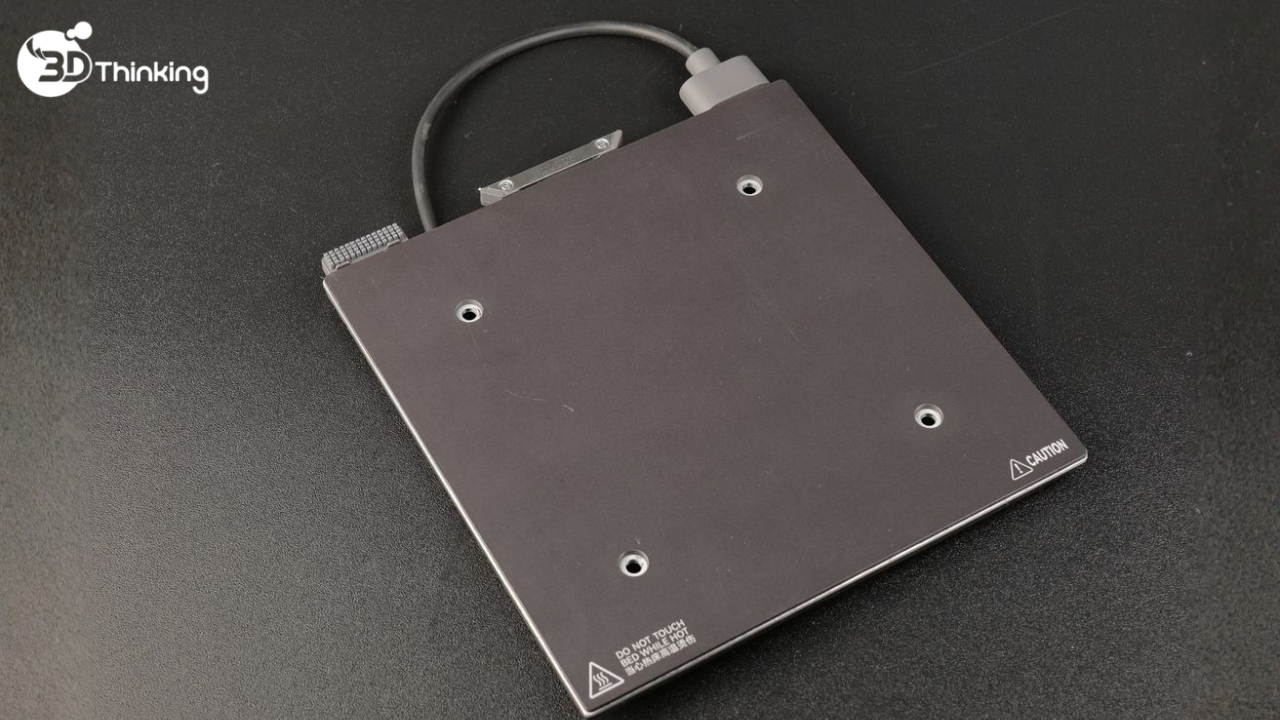

- Bàn in gia nhiệt (heatbed) dành cho Bambu Lab A1 Mini
- Khóa lục giác H2.0
- Khoảng 15 phút để thực hiện thao tác thay thế bàn in gia nhiệt Bambu Lab A1 Mini
Các bước tháo bàn in gia nhiệt (heatbed) cũ
Bước 1: Tháo tấm in Textured PEI
Trước tiên, hãy tháo tấm in Textured PEI khỏi bàn in gia nhiệt (heatbed) để chuẩn bị cho quá trình thay thế bàn in gia nhiệt Bambu Lab A1 Mini.
Bước 2: Tháo các vít cố định bàn in gia nhiệt (heatbed)

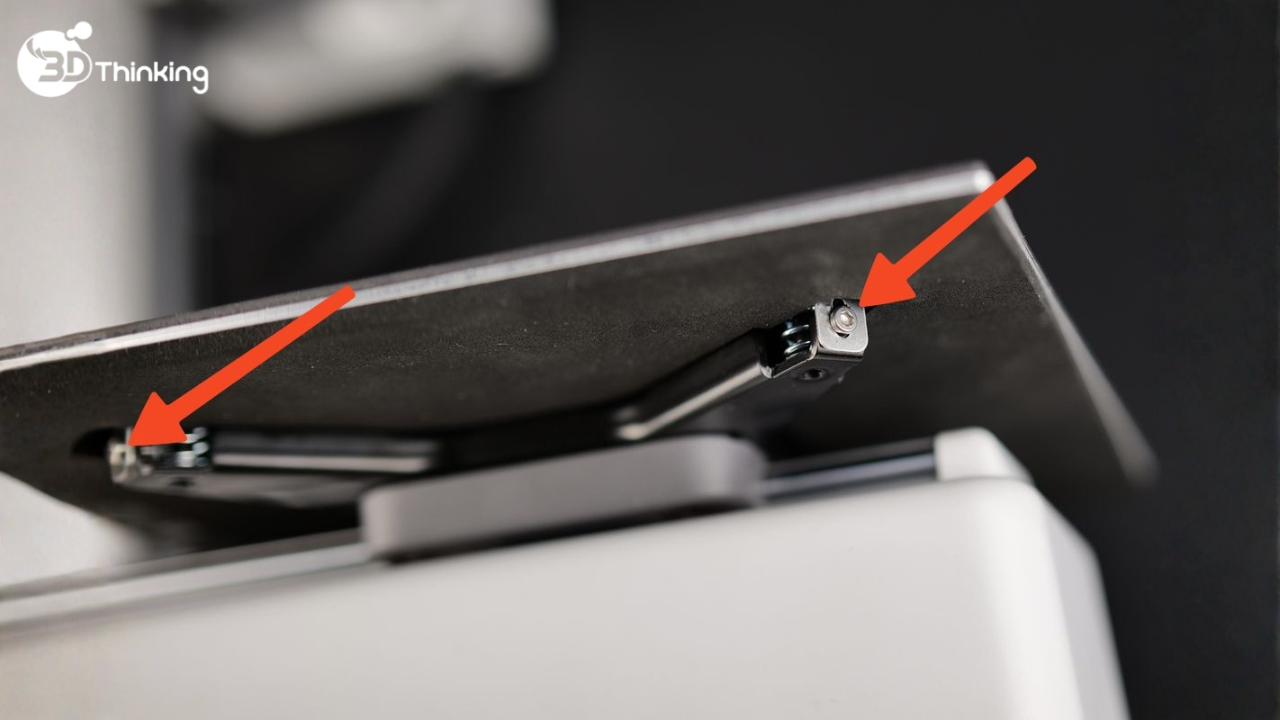

Bắt đầu bằng cách tháo ba vít căng của bàn in gia nhiệt (heatbed).
Lưu ý: góc trên bên phải của bàn in gia nhiệt (heatbed) không có vít cố định

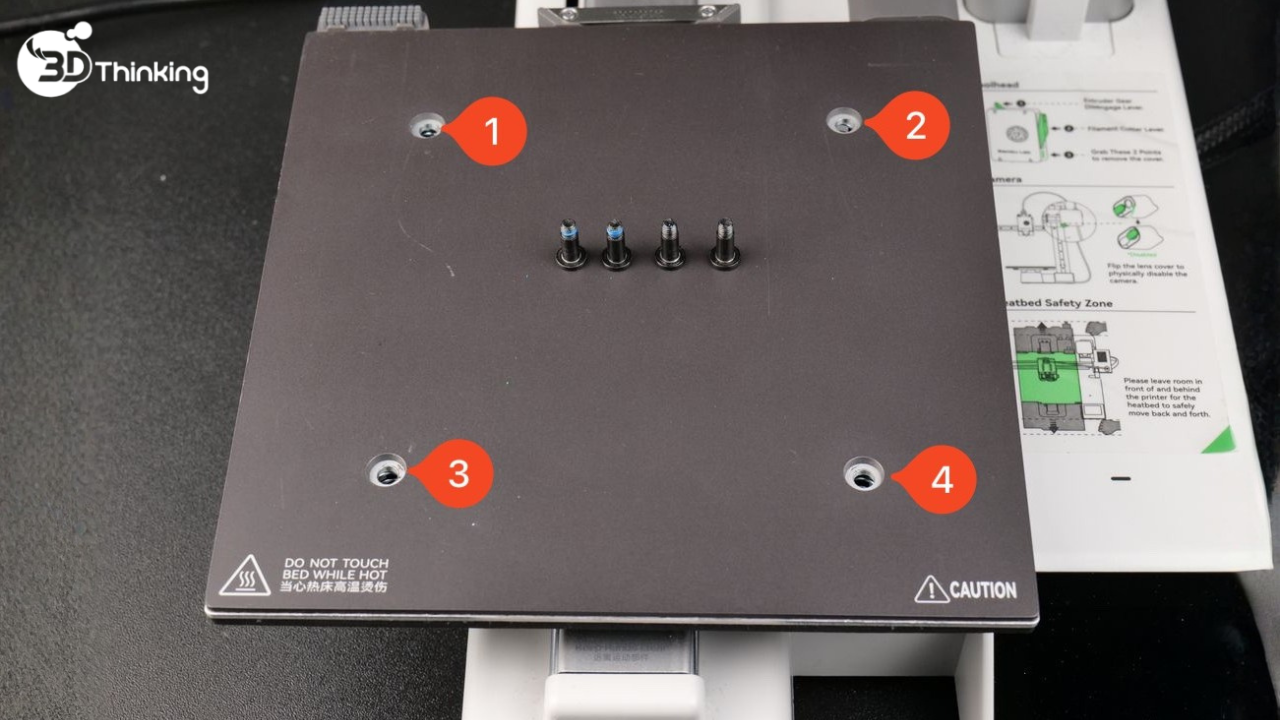

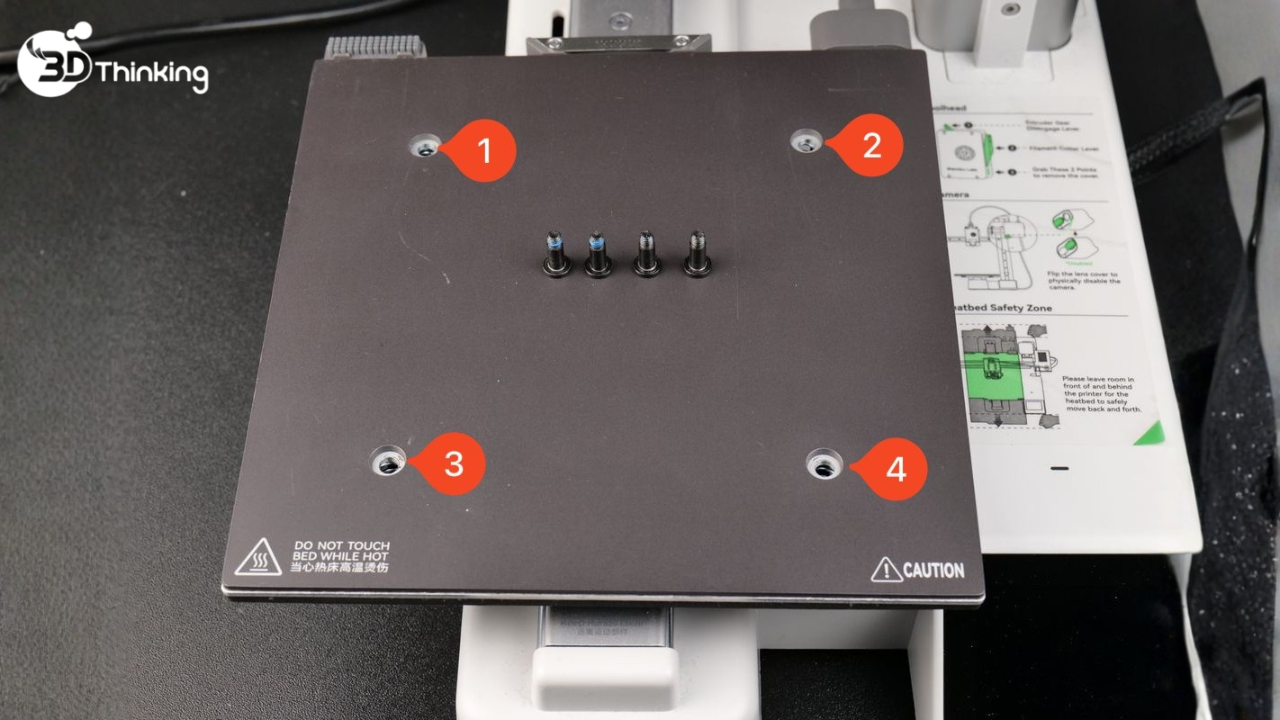

Sau khi tháo các vít căng, hãy tiếp tục tháo toàn bộ bốn vít cố định của bàn in gia nhiệt (heatbed).
Bước 3: Tháo nắp đáy của máy in
Đặt máy in nằm nghiêng, sao cho trụ của trục Z hướng xuống mặt bàn. Tiếp theo, tháo 16 vít cố định nắp đáy để có thể tiếp cận quạt của bo mạch MC.
Lưu ý: vít số 15 và 16 có kích thước khác với các vít còn lại. Hãy cất riêng hai vít này để tránh nhầm lẫn khi lắp lại nắp đáy máy.
Sau khi tháo hết các vít, nhẹ nhàng cạy nắp nhựa ở đáy máy ra. Bạn nên bắt đầu từ góc trên bên phải, sau đó từ từ cạy dọc theo các cạnh của máy cho đến khi nắp đáy được tách rời hoàn toàn.
Bước 4: Tháo nắp nhựa bảo vệ dây cáp

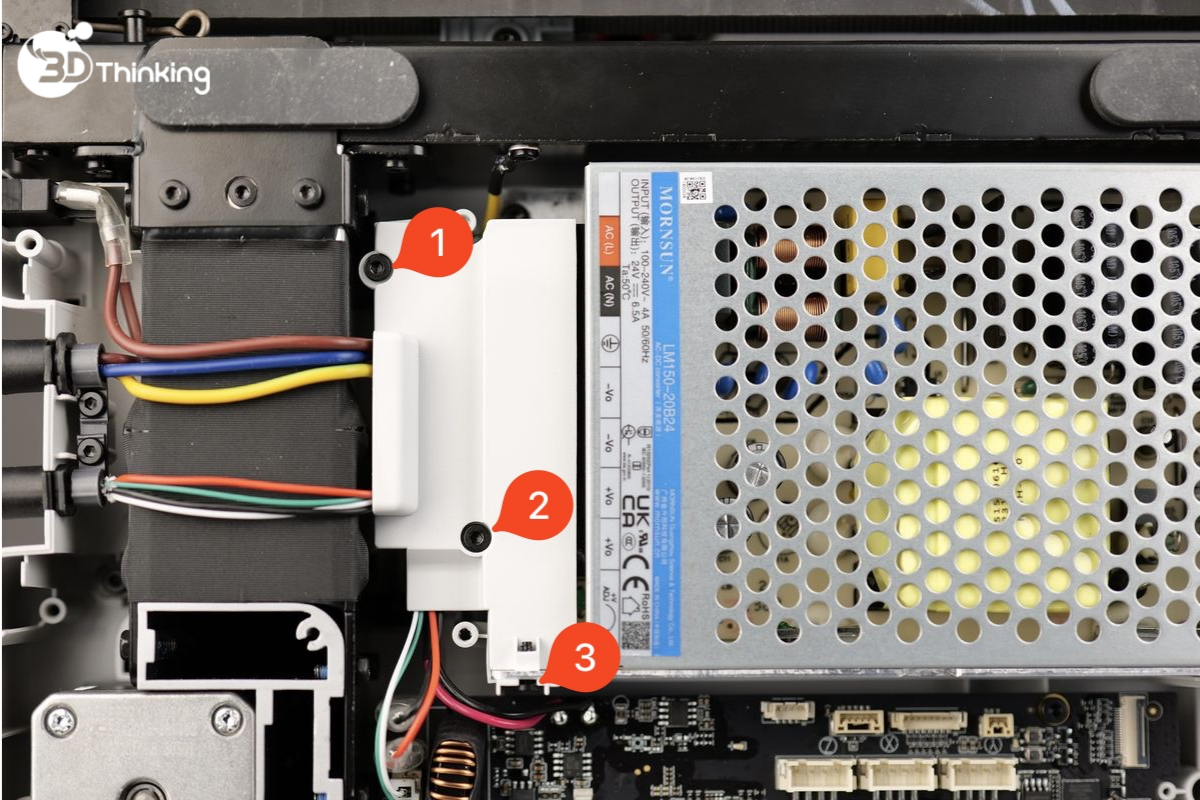

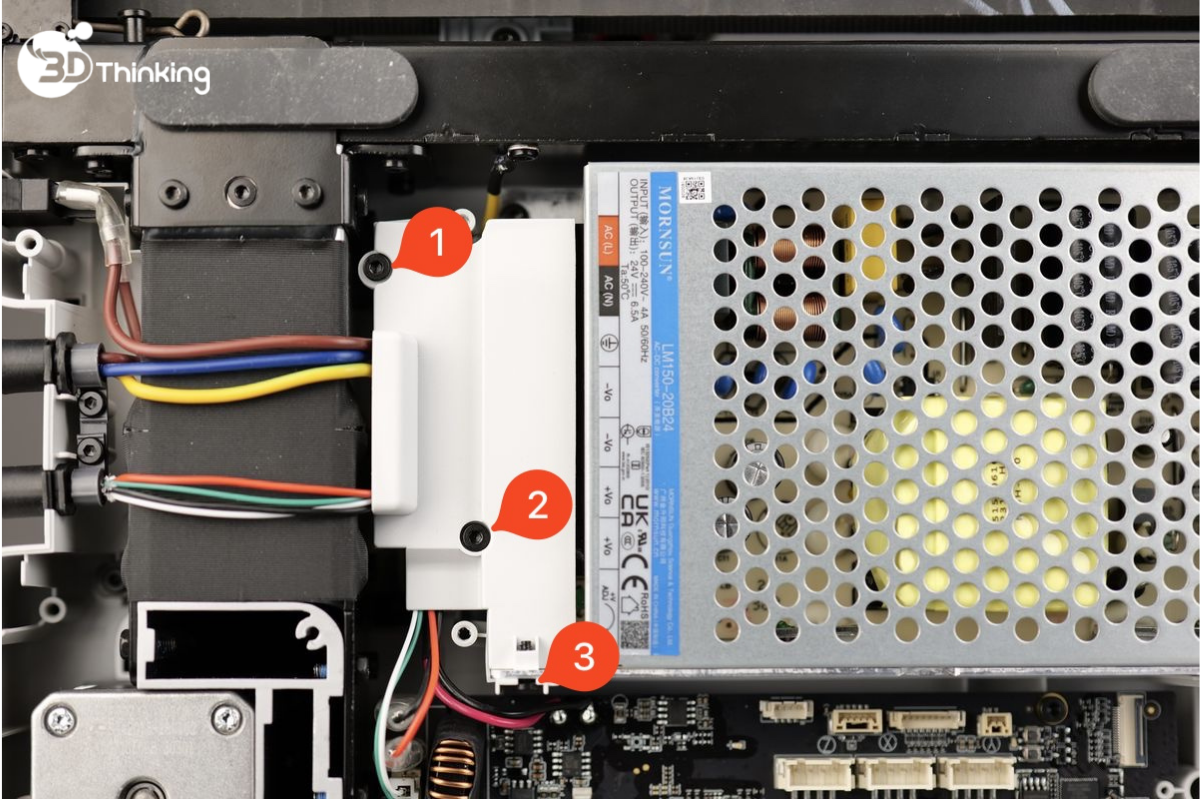

Cẩn thận tháo ba vít cố định nắp nhựa bảo vệ dây cáp để có thể tiếp cận các đầu cực cấp nguồn của bộ nguồn.
Lưu ý: vít số 3 được bố trí ở cạnh bên của nắp bảo vệ.
Bước 5: Ngắt kết nối dây cáp của bàn in gia nhiệt (heatbed)

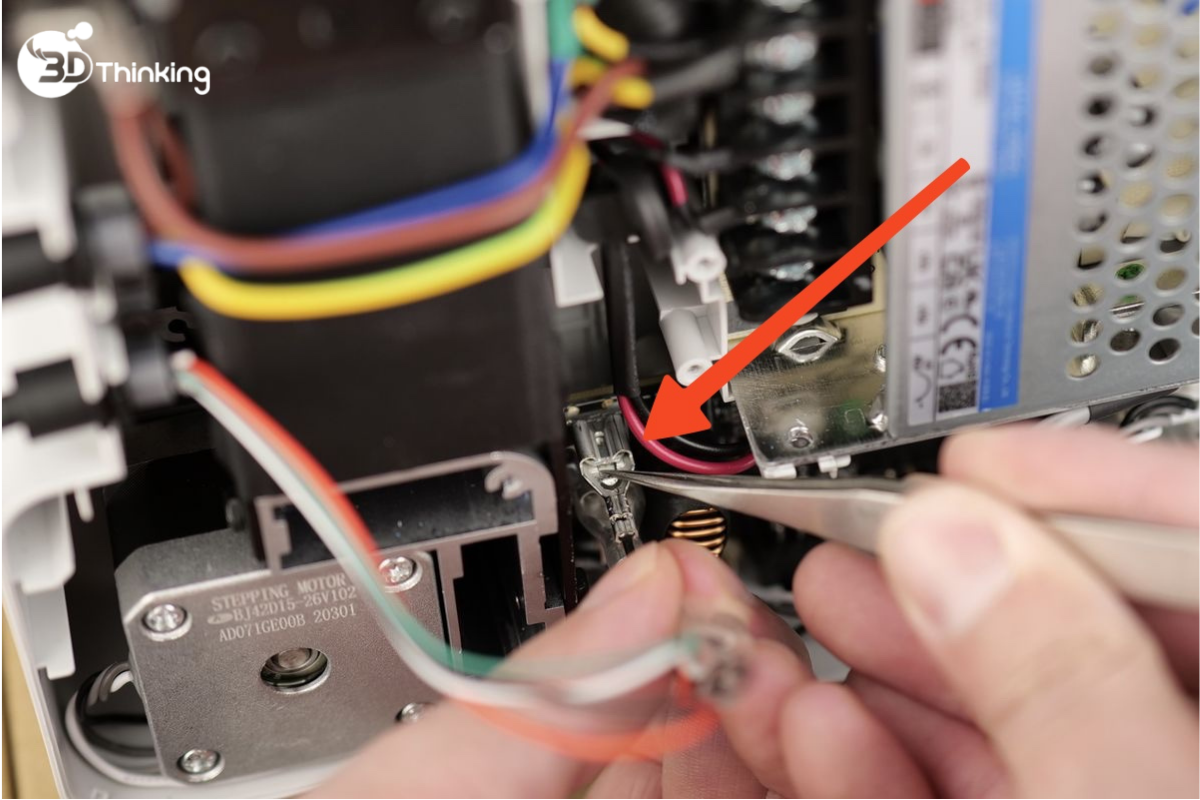

Bây giờ, bạn có thể tháo các dây cáp của bàn in gia nhiệt (heatbed). Các đầu nối đều được trang bị chốt khóa để đảm bảo kết nối chắc chắn. Khi tháo dây cáp, hãy nhấn vào lẫy kim loại nhỏ trên đầu nối, đồng thời nhẹ nhàng kéo dây ra để tránh làm hỏng đầu cắm hoặc dây cáp.

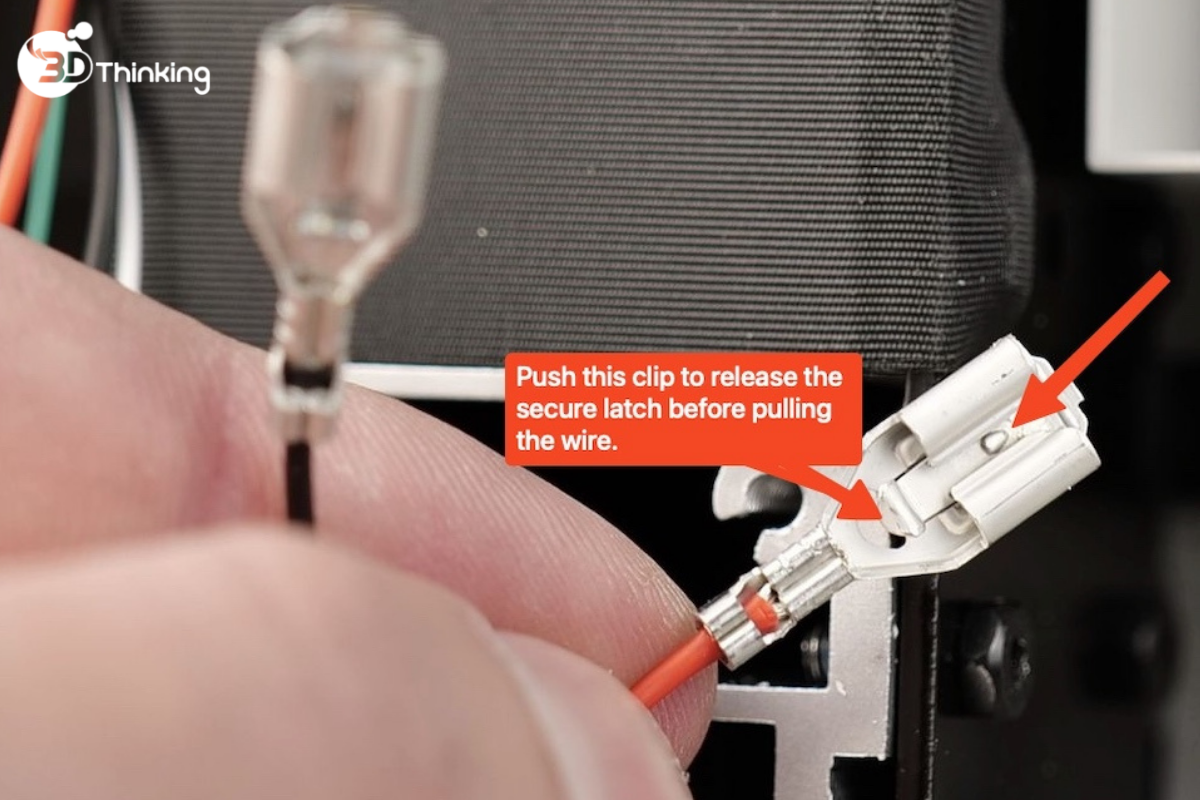

Hình ảnh dưới đây minh họa chi tiết cấu tạo của đầu nối (connector).
Bước 6: Tháo cáp của bàn in gia nhiệt (heatbed) khỏi máy in
Bây giờ, bạn có thể tháo cáp của bàn in gia nhiệt (heatbed) ra khỏi máy in. Tháo vít cố định giá đỡ của cáp, sau đó lấy cáp của bàn in gia nhiệt (heatbed) ra khỏi máy.
Bàn in gia nhiệt (heatbed) hiện đã được tháo rời khỏi máy, hoàn tất giai đoạn tháo lắp trước khi tiến hành thay thế bàn in gia nhiệt Bambu Lab A1 Mini.
Bàn in gia nhiệt (heatbed) hiện đã được tháo rời khỏi máy.
Các bước lắp bàn in gia nhiệt (heatbed) mới
Bước 1: Gắn cáp của bàn in gia nhiệt (heatbed) vào máy in

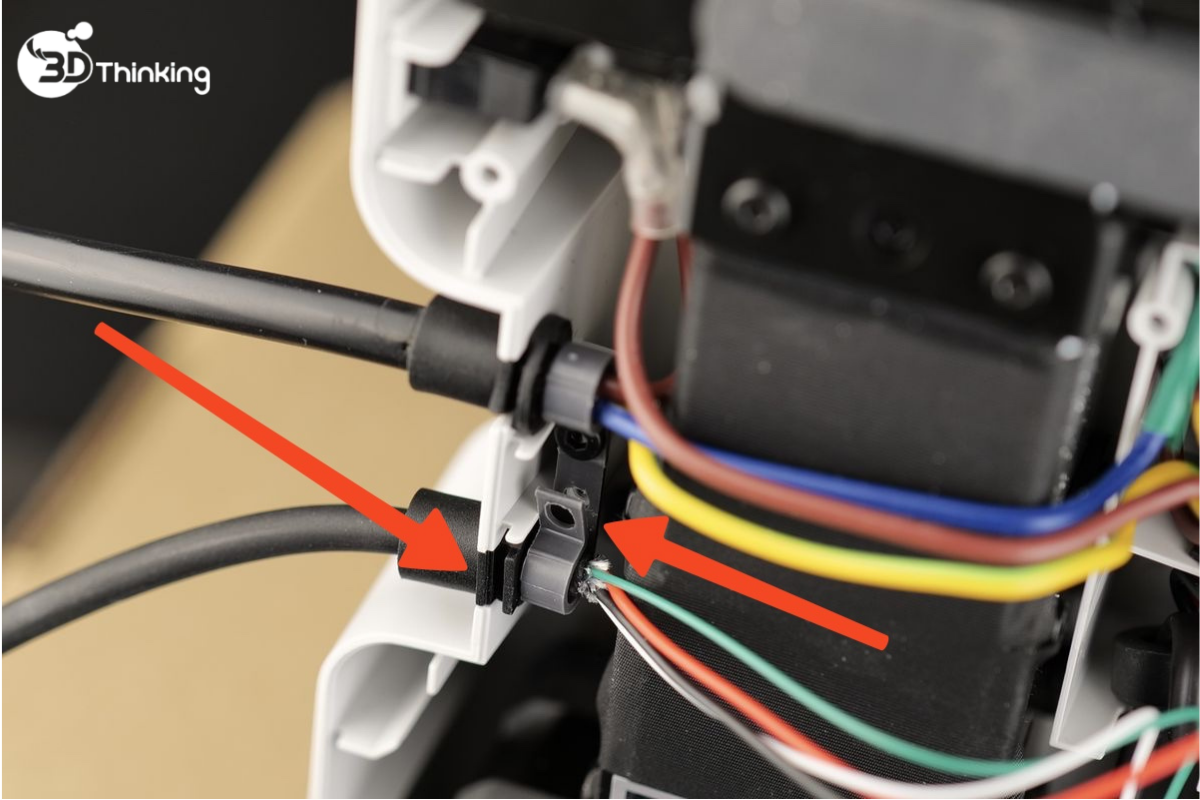

Cẩn thận đặt cáp vào đúng vị trí trên giá đỡ, sau đó siết chặt vít cố định. Đảm bảo phần dẹt của cáp hướng về phía đế máy in như minh họa trong hình.
Lưu ý: không siết quá chặt để tránh làm hỏng cáp hoặc giá đỡ.
Bước 2: Kết nối lại dây cáp của bàn in gia nhiệt (heatbed)

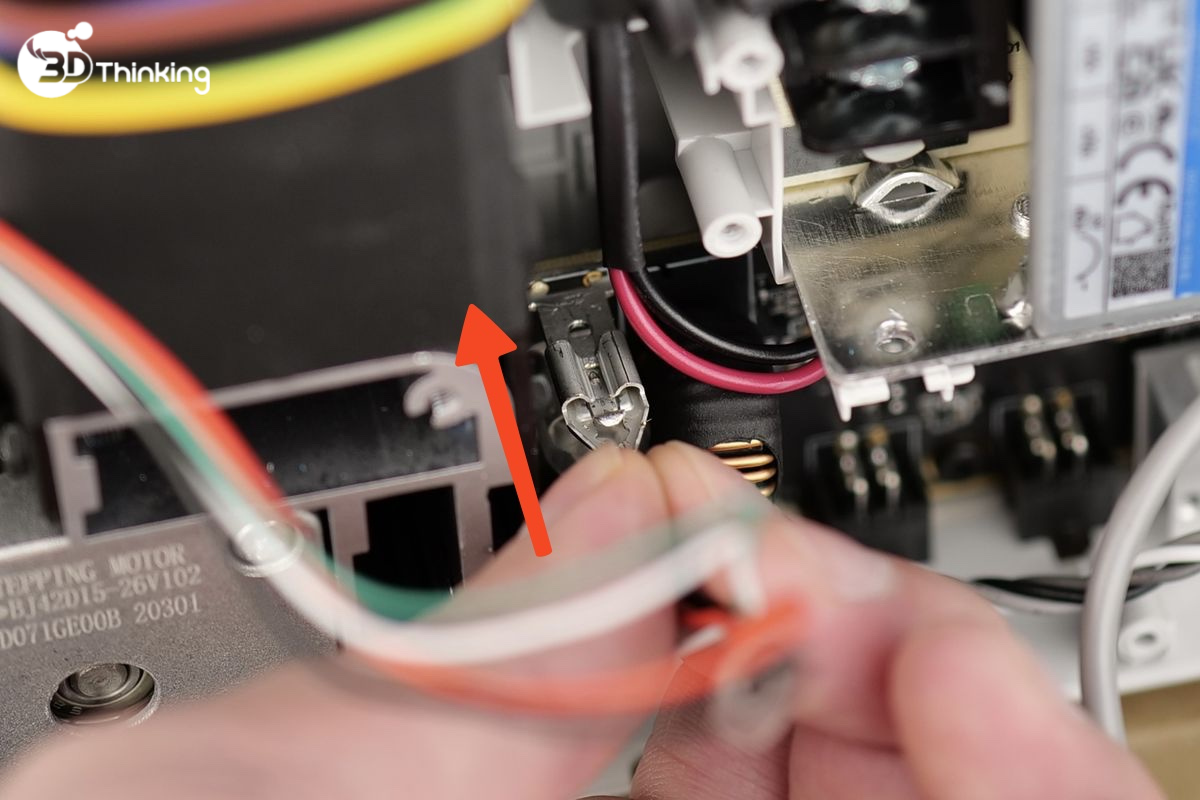

Kết nối lại dây cáp của cảm biến nhiệt (thermistor), sau đó cẩn thận lắp dây màu đen và dây màu đỏ vào bo mạch chính (Mainboard). Dây màu đen được kết nối ở phía trên, còn dây màu đỏ được kết nối ở phía dưới. Đừng quên đẩy phần ống cao su cách điện phủ kín các đầu nối dây của bàn in gia nhiệt (heatbed).
Bước 3: Lắp lại nắp nhựa bảo vệ dây cáp
Sắp xếp các dây cáp từ bàn in gia nhiệt (heatbed) và dây nguồn theo đúng vị trí như minh họa trong hình, sau đó lắp lại nắp nhựa bảo vệ và cố định bằng ba vít. Các vít này được siết trực tiếp vào các trụ ren bằng nhựa. Không siết quá chặt vì có thể làm hỏng ren nhựa.
Bước 4: Sắp xếp lại dây cáp

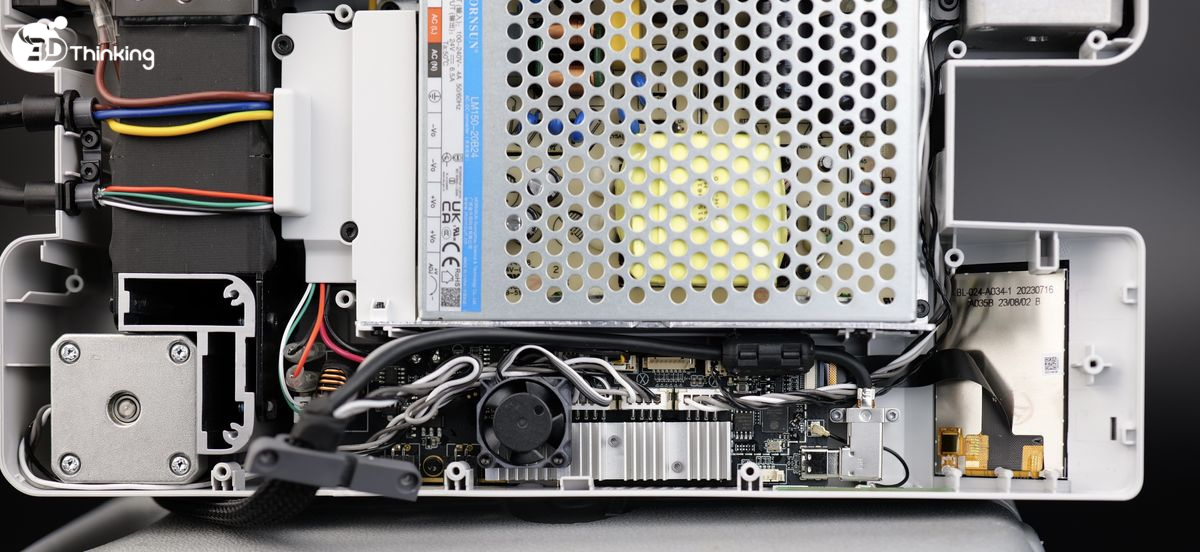

Trước khi lắp lại nắp đáy của máy in, hãy kiểm tra và sắp xếp các dây cáp của bo mạch MC đúng vị trí để chúng không cản trở hoạt động của quạt bo mạch MC, như minh họa trong hình bên dưới. Việc đi dây đúng cách sẽ giúp quá trình thay thế bàn in gia nhiệt Bambu Lab A1 mini đạt hiệu quả và đảm bảo độ bền của hệ thống.
Bước 5: Lắp lại nắp đáy của máy in
Bây giờ, bạn có thể lắp lại nắp đáy vào máy in. Trước tiên, hãy siết chặt vít số 15 và 16 để đảm bảo bó dây cáp ở cạnh bên được cố định đúng vị trí. Sau đó, lắp và siết các vít còn lại. Lưu ý không siết quá chặt để tránh làm hỏng các ren nhựa.
Bước 6: Lắp lại bàn in gia nhiệt (heatbed) và các vít cố định
Hoàn tất quá trình lắp đặt bằng cách đặt bàn in gia nhiệt (heatbed) trở lại đúng vị trí, sau đó lắp bốn vít cố định của bàn in gia nhiệt (heatbed). Trước khi siết các vít, hãy đảm bảo cáp của bàn in gia nhiệt (heatbed) không bị xoắn để tránh phải tháo lắp lại sau này.
Siết các vít cho đến khi đầu vít nằm phẳng với bề mặt đế của cụm đỡ bàn in gia nhiệt (heatbed), sau đó lắp các vít khóa. Đến đây, quá trình thay thế bàn in gia nhiệt Bambu Lab A1 mini đã hoàn tất và máy in đã sẵn sàng cho các bước kiểm tra trước khi đưa vào sử dụng
Kiểm tra hoạt động
Để đảm bảo mọi thứ hoạt động bình thường, hãy bật máy in và kiểm tra xem nhiệt độ của bàn in gia nhiệt (heatbed) có được hiển thị chính xác hay không, đồng thời xác nhận chức năng gia nhiệt hoạt động như mong đợi.
Nếu mọi thứ đều bình thường, điều đó có nghĩa là quá trình thay thế bàn in gia nhiệt Bambu Lab A1 mini đã được thực hiện chính xác
Hiệu chuẩn sau khi thay thế
Sau khi hoàn tất việc thay thế bàn in gia nhiệt Bambu Lab A1 mini, hãy thực hiện cân chỉnh độ phẳng bàn in, sau đó tiến hành hiệu chuẩn (Calibration) toàn bộ máy.
Đây là bước quan trọng để đảm bảo bề mặt bàn in được cân bằng chính xác, từ đó giúp máy đạt chất lượng in tối ưu.
Các sự cố có thể gặp và cách khắc phục
Nếu gặp sự cố trong quá trình thay thế bàn in gia nhiệt Bambu Lab A1 mini hoặc sau khi lắp đặt bàn in gia nhiệt (heatbed) mới, hãy tham khảo các trường hợp và cách xử lý dưới đây.
- Nhiệt độ bàn in gia nhiệt (heatbed) không hiển thị hoặc hiển thị 0°C :Kiểm tra lại các dây cáp của bàn in gia nhiệt (heatbed) ở Bước 2: Kết nối lại dây cáp của bàn in gia nhiệt (heatbed) và đảm bảo đầu nối của dây màu xanh lá và trắng đã được cắm hoàn toàn vào bo mạch chính (Mainboard).
- Bàn in gia nhiệt (heatbed) không gia nhiệt: Kiểm tra lại các dây cáp của bàn in gia nhiệt (heatbed) ở Bước 2: Kết nối lại dây cáp của bàn in gia nhiệt (heatbed) và đảm bảo dây màu đỏ và đen đã được cắm chắc chắn vào bo mạch chính (Mainboard).
- Lớp in đầu tiên không đồng đều hoặc gặp vấn đề với lớp in đầu tiên: Kiểm tra và đảm bảo các vít của cụm gia nhiệt đầu in (Hotend Heating Assembly) đã được siết chặt, đồng thời bật chức năng cân bằng bàn in (Bed Leveling) trước khi bắt đầu in.
GHI CHÚ CUỐI
3D THINKING hy vọng bài viết hướng dẫn thay thế bàn in gia nhiệt Bambu Lab A1 Mini này hữu ích và cung cấp đầy đủ thông tin. Để đảm bảo thực hiện an toàn và hiệu quả, nếu bạn có bất kỳ thắc mắc hoặc vấn đề nào liên quan đến quy trình được mô tả trong bài viết này, chúng tôi khuyến nghị gửi form hỗ trợ hoặc liên hệ tổng đài 19007451 về vấn đề của bạn. Đội ngũ kỹ thuật viên 3D THINKING sẽ phản hồi và hỗ trợ bạn ngay khi nhận được yêu cầu
