Bạn vừa sở hữu một chiếc máy in 3D dòng Creality? Đừng vội vàng in ngay những mô hình trang trí phức tạp. Hãy thử các file in thử Ender 3 dưới đây để tinh chỉnh thiết lập và đánh giá chính xác hiệu suất thực tế của các dòng máy từ Ender 3 Classic, V2, Pro đến S1 và V3!
Tại sao bạn cần file in thử Ender 3 thay vì mô hình có sẵn?
Thông thường, máy in Creality tặng kèm file STL “chú chó” trong thẻ nhớ. Tuy nhiên, đó là mô hình đã được tối ưu hóa quá mức để “lấy lòng” người dùng mới. Để thực sự hiểu năng lực của máy và kiểm tra xem việc lắp ráp, cân chỉnh (calibrate) đã chuẩn chưa, bạn cần những bài test “tra tấn” thực thụ.
Dưới đây là danh sách 10 file in thử Ender 3 tốt nhất 3D THINKING tổng hợp giúp bạn khai thác tối đa sức mạnh từ phần mềm cắt lớp (slicer) đến phần cứng của máy.
1. 3DBenchy – File in thử Ender 3 kinh điển
3DBenchy là một mô hình con thuyền tích hợp nhiều hình dạng và bề mặt khác nhau. Đây là file in thử Ender 3 phổ biến nhất thế giới.
Mô hình này kiểm tra nhiều vấn đề phổ biến trong in 3D, bao gồm:
- Chất lượng lớp đầu tiên (first layer quality): Lớp in đầu tiên là lớp quan trọng nhất. Với phần chữ ở đáy mô hình, 3DBenchy có thể kiểm tra chất lượng lớp đầu và đồng thời phát hiện hiện tượng “elephant’s foot” (phần chân phình).
- Chất lượng bề mặt (surface quality): Ender 3 của bạn có in được phần thân tàu cong mượt hay không?
- Cong vênh (warping): 3DBenchy là mô hình đối xứng hoàn hảo, giúp dễ dàng phát hiện các vấn đề cong vênh.
- Bề mặt phẳng (planar surfaces): Các bề mặt phía trên của ống khói, boong chính và khối hộp đều được thiết kế nằm ngang và song song với đáy mô hình. Nhờ đó, bạn có thể kiểm tra khả năng in nhiều bề mặt ngang của máy.
- Phần nhô (overhangs): 3DBenchy có một số chi tiết nhô ra, giúp đánh giá cách máy in xử lý các overhang.
- Hình trụ (cylindrical shapes): Ống khói là bài test cho việc in các hình trụ đồng tâm. Đồng thời, nó cũng kiểm tra độ sai lệch về độ tròn của các chi tiết tròn.
- Lỗ nghiêng (slanted holes): Lỗ nhỏ ở phần đuôi 3DBenchy kiểm tra độ chính xác và khả năng tái tạo chi tiết nhỏ của máy in.
Đây là một trong những mô hình in 3D phổ biến nhất từ trước đến nay nhờ thiết kế thông minh và dễ thương. Tuy nhiên, đừng để vẻ ngoài đánh lừa! Mô hình nhỏ nhắn này thực chất là một bài kiểm tra tổng hợp (all-in-one torture test) cho máy in 3D của bạn.
- Người thiết kế: Creative Tools
- Tải tại: 3DBenchy, Thingiverse
2. Torture Toaster – Bài test cơ cấu chuyển động
Tham khảo thêm: Dịch vụ thiết kế sản phẩm.
Mô hình “tra tấn” nhỏ bé này có thể khiến bạn phải “đau đầu” với chiếc Ender 3 của mình. Với nhiều bộ phận chuyển động, chỉ cần máy in cân chỉnh (calibrate) chưa chuẩn hoặc gặp các lỗi in phổ biến, cơ chế chuyển động mong muốn của chiếc máy nướng bánh này có thể sẽ không hoạt động đúng như thiết kế.
Bạn cần đặc biệt chú ý đến:
- Độ bám bàn in (bed adhesion)
- Hiện tượng kéo sợi (stringing)
- Các vấn đề gây sai lệch độ chính xác kích thước (dimensional accuracy)
Nếu mọi thứ được thiết lập chính xác, bạn sẽ có thể ấn cần gạt xuống và chiêm ngưỡng lát bánh mì được in hoàn hảo của mình.
- Người thiết kế: Clockspring
- Tải tại: Printables
Lựa chọn khác: Trophy Torture Test

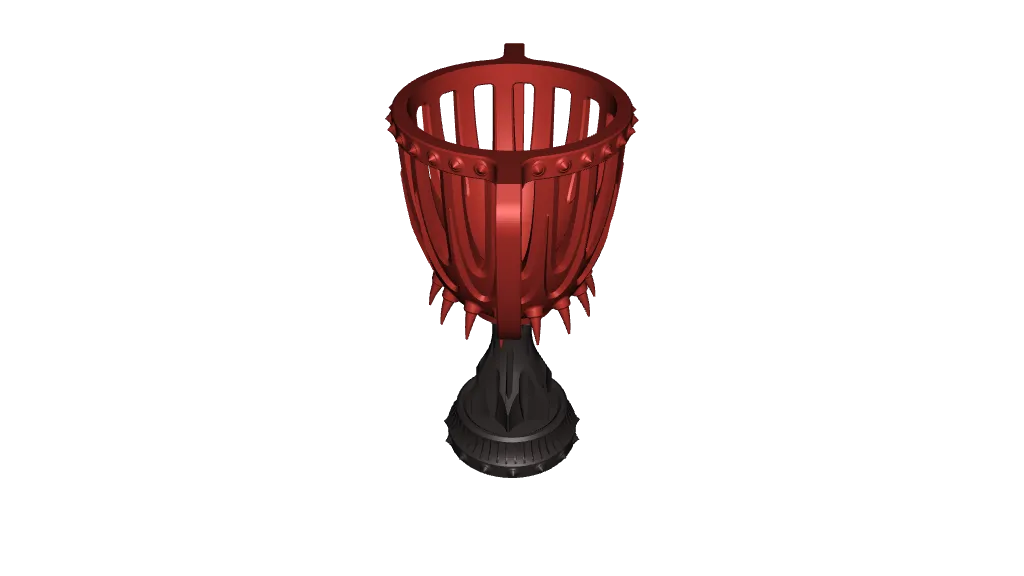

Nếu bạn không thích “bánh mì”, bạn có thể thử một mô hình vui nhộn nhưng cũng đầy thử thách khác: Trophy Torture Test. Hãy chuẩn bị kỹ cho máy in của bạn, vì đây là một file in thử ender 3 khá khó nhằn.
Chiếc cúp này gồm hai phần được in cùng lúc trong một lần in. Thử thách đầu tiên là đảm bảo các chi tiết bám chắc vào bàn in gia nhiệt (heatbed), vì phần thân cúp có diện tích tiếp xúc với bàn in khá nhỏ.
Tiếp theo, bạn cần kiểm tra hiện tượng kéo sợi giữa các cột và gai nhọn của chiếc cúp để đảm bảo thiết lập thu hồi sợi đang được tối ưu.
Cuối cùng, bạn có thể kiểm tra độ chính xác kích thước (dimensional accuracy) của máy in thông qua con vít dùng để lắp ráp hai nửa của chiếc cúp lại với nhau.
3. Bed Level Test – Kiểm tra độ phẳng bàn in
Mô hình in đơn giản này giúp bạn cân chỉnh mặt bàn in (bed leveling) cho Ender 3. Ý tưởng là trong khi in các ô vuông này, bạn có thể điều chỉnh bàn in và đảm bảo cả bốn góc đều bám tốt vào bàn in gia nhiệt (heatbed).
Khi in các ô vuông, hãy kiểm tra cả bốn cạnh:
- Nếu nhận thấy độ bám kém , hãy xoay núm cân chỉnh theo chiều kim đồng hồ để đưa bàn in lại gần nozzle (đầu in).
- Ngược lại, nếu không thấy sợi nhựa in 3D (filament) được đùn ra từ nozzle (đầu in) hoặc đường in bị ép quá mỏng, hãy xoay núm theo chiều ngược kim đồng hồ để hạ bàn in ra xa nozzle (đầu in).
May mắn là dòng Ender 3 S1 và V3 được trang bị tính năng cân chỉnh bàn in tự động (auto-bed leveling), thường được đánh giá là “đơn giản và dễ sử dụng”. Tuy vậy, mô hình này vẫn rất hữu ích khi bạn cần kiểm tra hoặc tinh chỉnh cân chỉnh bàn in thủ công.
- Người thiết kế: Elproducts
- Tải tại: Thingiverse
Lựa chọn khác: Prusa Bed Level Test
Nếu bạn muốn một bài test cân chỉnh bàn in chính xác hơn, hãy thử mô hình từ Prusa Research. Thời gian in sẽ lâu hơn một chút so với phiên bản của Elproducts, nhưng độ chính xác cao hơn nhờ cấu trúc lưới 3 x 3 gồm các ô vuông liên kết với nhau.
Điều này cho phép bạn xác định chính xác góc nào của bàn in cần được điều chỉnh.
4. Printing Speed Test – Thử thách giới hạn tốc độ
Mô hình này dùng để kiểm tra chất lượng in ở các mức tốc độ in (print speed) khác nhau. Vì dòng Ender 3 có khả năng in ở tốc độ cao hơn, tại sao không khai thác và kiểm tra giới hạn của chúng?
Bài test bắt đầu ở tốc độ 50 mm/s, và cứ mỗi 5 mm chiều cao, tốc độ sẽ tăng thêm 10 mm/s. Khi hoàn tất, mô hình cao 30 mm và được cấu thành từ các lớp in ở nhiều mức tốc độ khác nhau.
Thiết kế thông minh này bao gồm các rãnh lõm, bề mặt phẳng và bề mặt cong, giúp bộc lộ rõ các dấu hiệu suy giảm chất lượng in nếu có. Nhờ đó, bạn có thể xác định chính xác tốc độ in tối ưu mà Ender 3 của bạn đạt hiệu suất tốt nhất.
Tùy vào từng phiên bản máy, bạn nên điều chỉnh dải tốc độ kiểm tra cho phù hợp. Ender 3, Pro, V2 và S1 đều có thể in với chất lượng tốt ở khoảng 60 mm/s. Tuy nhiên, các phiên bản mới có thể đạt tốc độ cao hơn:
- V3 SE có tốc độ in tối đa 180 mm/s (tối đa kỹ thuật 250 mm/s).
- V3 KE có thể đạt đến 500 mm/s, mặc dù Creality khuyến nghị mức 300 mm/s để đảm bảo chất lượng ổn định.
- Người thiết kế: TeachingTech
- Tải tại: Thingiverse

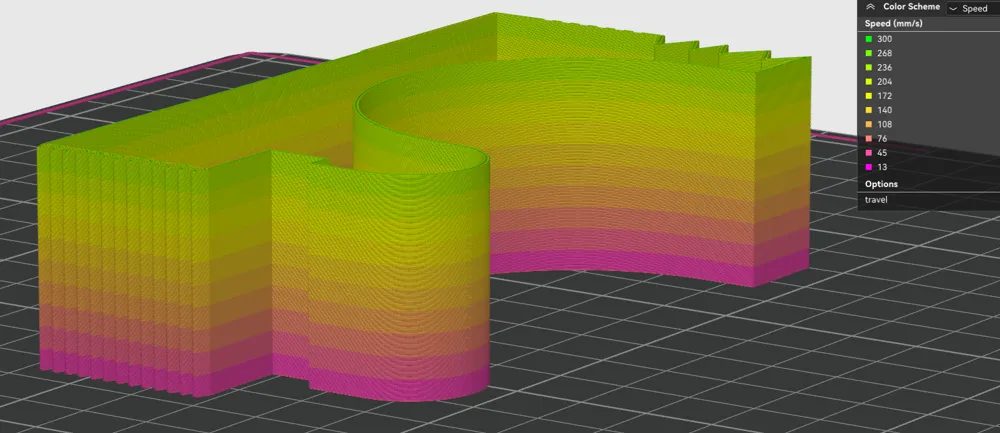

Lựa chọn khác: Surface Finish Speed Test
Nếu bạn chưa hài lòng khi chỉ kiểm tra tường thẳng và bề mặt cong cơ bản, bạn có thể thử bài test bề mặt hoàn thiện (surface finish speed test) này.
Mô hình gồm 8 phần và mất khoảng 1 giờ để in. Bài test cho phép bạn đánh giá chất lượng in của:
- Đường zig-zag cong
- Các đường cong trung bình và lớn
- Overhang
- Văn bản in nổi
- Góc cua gắt (sharp turns)
- Và nhiều chi tiết khác
Nhờ đó, bạn có thể đánh giá toàn diện hơn ảnh hưởng của tốc độ in đến chất lượng bề mặt thành phẩm.
5. Stringing Test – File in thử Ender 3 kiểm tra kéo sợi
Stringing xảy ra khi sợi nhựa in 3D (filament) vẫn tiếp tục chảy ra từ nozzle (đầu in) trong lúc cụm đầu in (toolhead) di chuyển giữa các vị trí in. Mô hình đơn giản này có thời gian in nhanh và gồm hai trụ đứng, giúp bạn dễ dàng phát hiện hiện tượng kéo sợi.
Chỉ cần in mô hình và quan sát xem có sợi nhựa mảnh xuất hiện giữa hai trụ hay không. Nếu có, điều đó cho thấy bạn cần điều chỉnh lại các thông số như:
- Tốc độ di chuyển (travel speed)
- Thiết lập thu hồi sợi (retraction settings)
- Và có thể cả nhiệt độ in (printing temperature)
Đối với các dòng Ender 3 S1 và V3 mới hơn, Creality đã trang bị bộ đùn (extruder) dạng trực tiếp (direct extruder). Loại bộ đùn này có khả năng thu hồi sợi nhựa in 3D (filament) nhanh và hiệu quả hơn, đặc biệt với vật liệu mềm như TPU, từ đó giúp giảm hiện tượng stringing và rỉ nhựa (oozing).
Với máy sử dụng direct extruder, bạn có thể đặt khoảng thu hồi (retraction distance) ở mức 0.8 mm và điều chỉnh tăng/giảm theo bước 0.2 mm.
Với bộ đùn (extruder) Bowden như trên Ender 3 (V2/Pro), nên bắt đầu ở mức 5 mm và điều chỉnh tăng hoặc giảm theo bước 1 mm.
- Người thiết kế: Ouroboro5
- Tải tại: Thingiverse

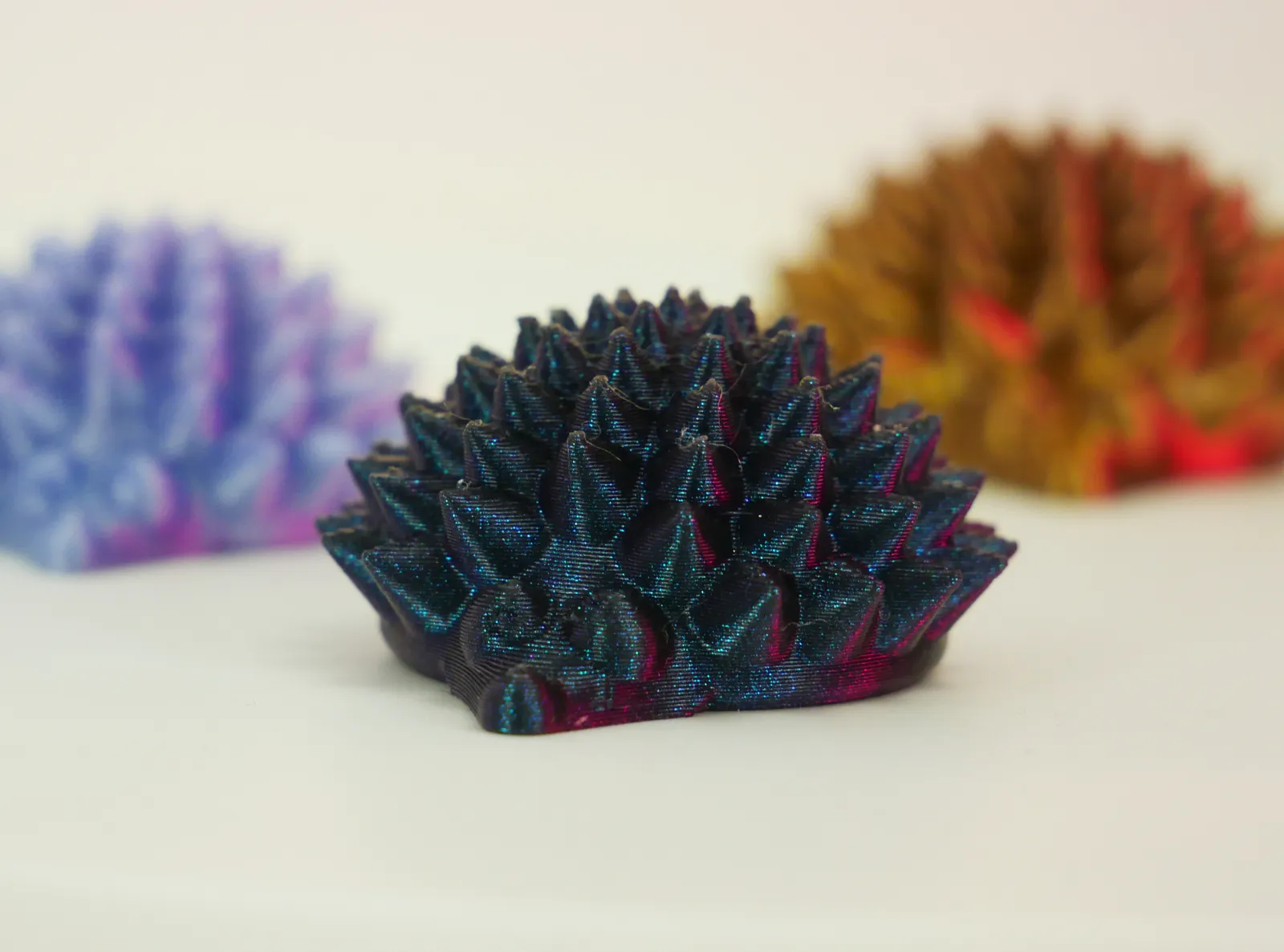

Lựa chọn khác: Spiky Hedgehog
Nếu bạn muốn một mô hình thay thế có thể trưng bày sau khi in, đây là một lựa chọn phù hợp. Spiky Hedgehog là một mẫu in dễ thương nhưng sẽ kiểm tra nghiêm túc thiết lập retraction của bạn.
Nếu máy có thể in mô hình này mà không xuất hiện stringing giữa các gai nhọn, điều đó chứng tỏ máy in 3D của bạn đã được tinh chỉnh rất tốt.
3D THINKING khuyến nghị nên sử dụng nozzle (đầu in) 0.4 mm khi in mô hình này ở tỷ lệ 100%.
6. Hinged Calibration Cube – Khối lập phương hiệu chuẩn
Khối lập phương hiệu chuẩn (calibration cube) là một công cụ tuyệt vời để kiểm tra độ chính xác của máy in 3D. Bất kỳ sai lệch kích thước (dimensional deviations) nào cũng có thể cho thấy bạn cần điều chỉnh lại thông số steps/mm hoặc thậm chí thực hiện hiệu chuẩn tổng thể (full calibration) cho máy in và bộ đùn (extruder).
Thiết kế này nâng cấp bài test lên một cấp độ mới khi cho phép bạn kiểm tra khả năng in các chi tiết có khớp chuyển động (articulation). Tuy nhiên, hãy cẩn thận – mô hình này không “dễ chịu” đâu!
- Người thiết kế: agepbiz
- Tải tại: Thangs, Printables

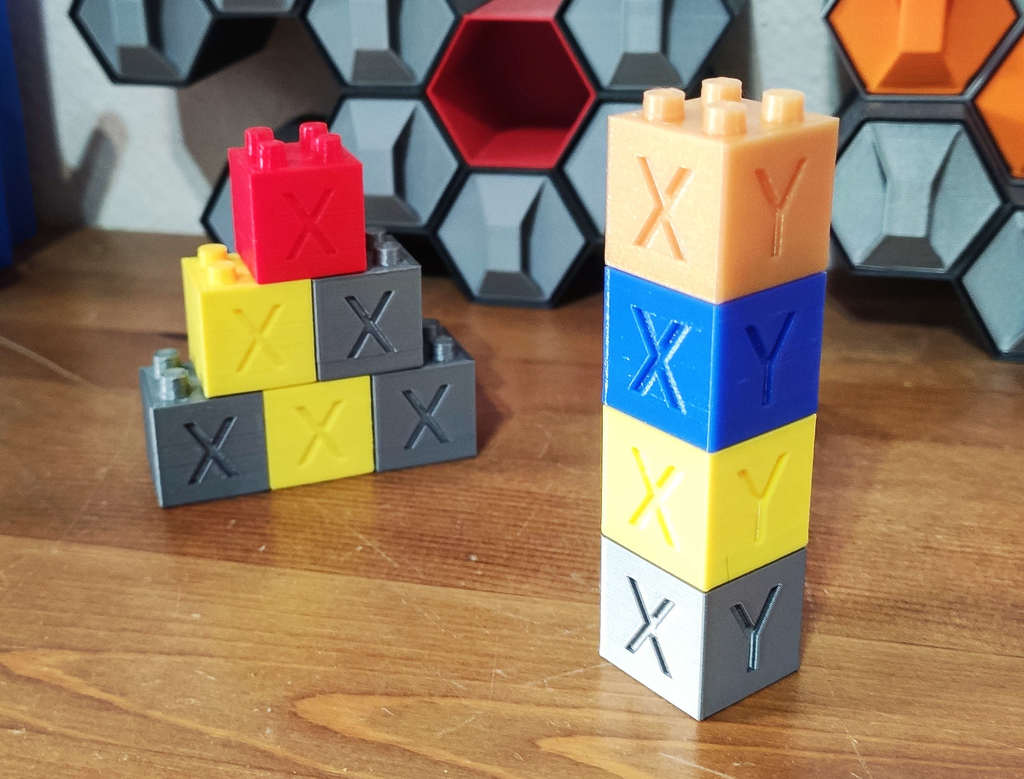

Lựa chọn khác: Lego Calibration Cube
Ngoài ra, bạn có thể thử khối lập phương hiệu chuẩn dạng Lego thông minh này. Ai mà không thích Lego chứ? Nhờ đó, bạn có thể vừa kiểm tra máy vừa có thêm chút thú vị với các bản in test.
Các chốt Lego (studs) trên mô hình giúp bạn kiểm tra độ chính xác kích thước của máy in. Nếu các chốt khớp với nhau hoàn hảo, điều đó cho thấy máy đã được tinh chỉnh đúng chuẩn.
Bên cạnh đó, mô hình còn giúp kiểm tra độ vuông góc (perpendicularity) giữa trục X và trục Y. Nếu các chốt trông bị méo hình oval thay vì tròn đều, rất có thể hệ thống chuyển động (motion system) của bạn đang bị lệch (skew).
7. Lattice Cube – Thử thách làm mát (Cooling)
Khối lập phương dạng lưới (lattice cube) là một lựa chọn phổ biến cho các bài test “tra tấn” vì cấu trúc của nó khá phức tạp. Mô hình này đồng thời có tính thẩm mỹ cao, nên bạn có thể trưng bày sau khi hoàn thành bài test cho Ender 3.
Mục tiêu khi in lattice cube là đạt được chất lượng tốt mà không cần sử dụng vật liệu hỗ trợ (support material). Nếu mô hình in ra đạt yêu cầu, điều đó cho thấy các thiết lập làm mát (cooling), nhiệt độ in và thu hồi sợi (retraction) của bạn đã được tối ưu.
Kể từ khi ra mắt Ender 3 S1, Creality đã cải thiện đáng kể hệ thống làm mát, đặc biệt với cấu hình quạt làm mát kép trên V3 KE. Nếu bạn in mô hình này, cần lưu ý rằng các phiên bản Ender 3 mới hơn có khả năng đạt chất lượng in cao hơn.
- Người thiết kế: Lazerlord
- Tải tại: Thingiverse

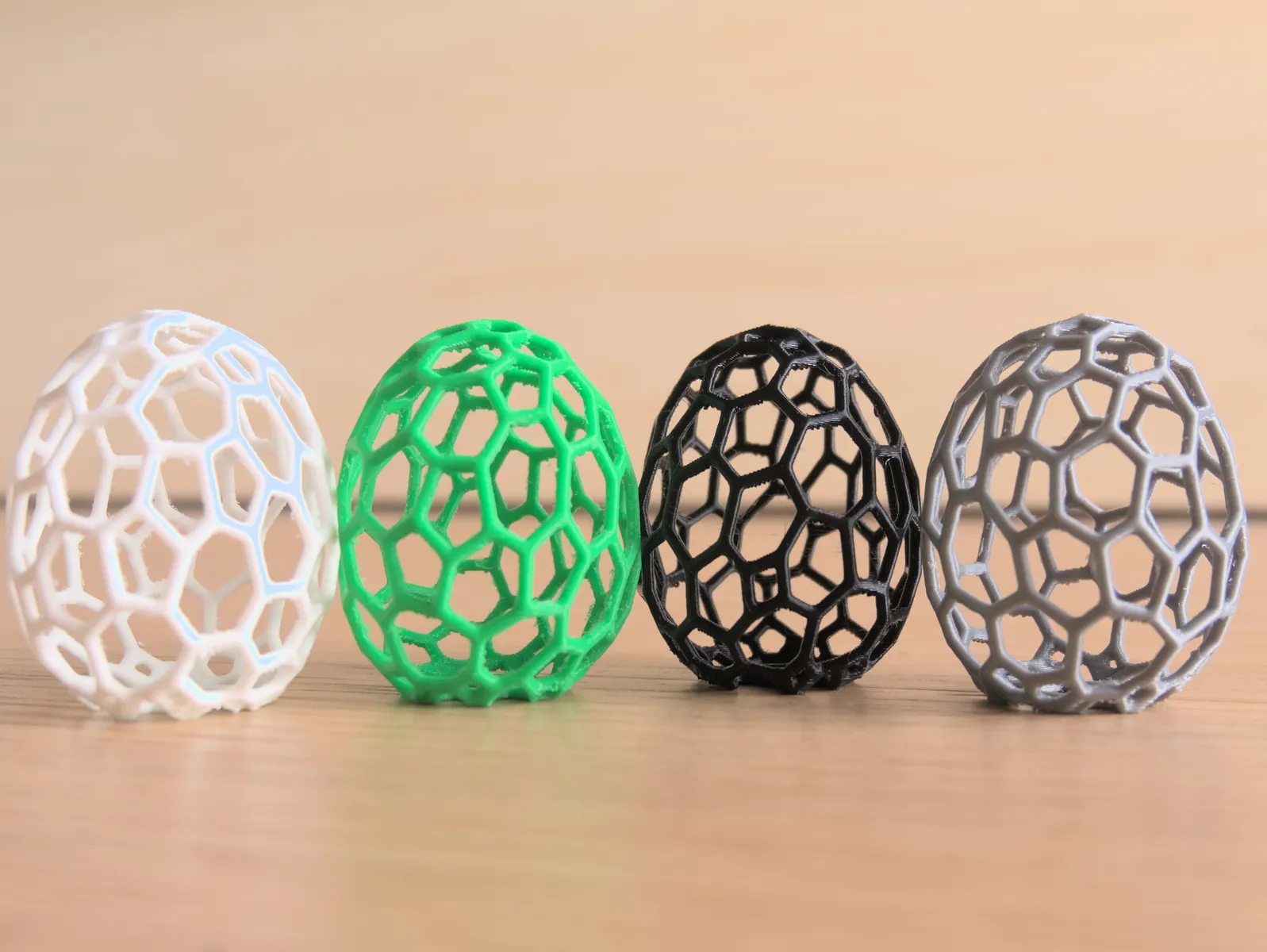

Lựa chọn khác: Voronoi Easter Egg
Một họa tiết phổ biến khác trong thế giới in 3D là cấu trúc Voronoi, vốn cũng đầy thử thách như lattice cube. Ví dụ, quả trứng Phục Sinh Voronoi này trông có vẻ dễ thương và vô hại. Tuy nhiên, đây thực sự là một bài test “khó nhằn” cho máy in của bạn.
Mô hình này yêu cầu nhiều thao tác thu hồi sợi (retraction) và các chuyển động nhỏ liên tục, vì vậy hiện tượng stringing và lỗi bám bàn in (bed adhesion) luôn tiềm ẩn nguy cơ xảy ra. Hãy đảm bảo hệ thống quạt làm mát hoạt động hiệu quả, vì chúng sẽ phải làm việc rất nhiều khi in mô hình này.

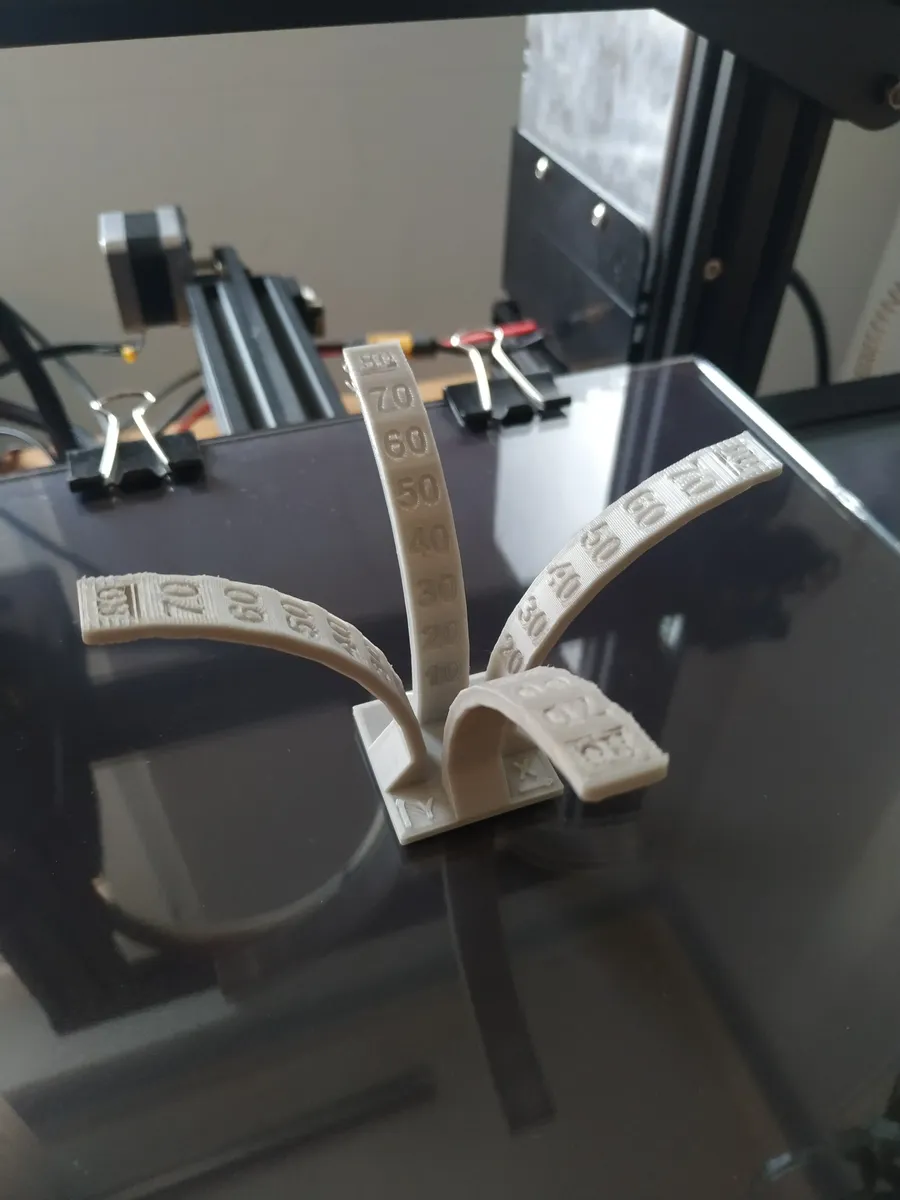

8. Overhang Test – Kiểm tra góc nghiêng
File in thử ender 3 trên Thingiverse này bao gồm hai mô hình kiểm tra góc overhang. Mô hình lớn có các góc từ 45° đến 15°, giảm dần theo bước 5°. Mô hình nhỏ kiểm tra các góc 12°, 15° và 18°.
Theo nguyên tắc chung, các góc nhỏ hơn 45° (tính từ mặt phẳng ngang) nên được in kèm vật liệu hỗ trợ (support material). Quy ước này đôi khi cũng được diễn đạt là các góc lớn hơn 45° tính từ phương thẳng đứng. Bạn nên kiểm tra trong phần mềm cắt lớp (slicer) mình đang sử dụng để biết cách phần mềm đó định nghĩa góc overhang.
Ví dụ:
- Cura đo góc từ phương thẳng đứng.
- PrusaSlicer đo góc từ mặt phẳng ngang.
Dù cách đo khác nhau, lý thuyết không phải lúc nào cũng phản ánh chính xác thực tế in. Để kiểm chứng, bạn chỉ cần in các file này và quan sát hiệu suất của máy khi xử lý các mức overhang khác nhau. Điều này giúp bạn xác định ngưỡng overhang (overhang threshold) phù hợp khi thiết lập support trong slicer.
Như đã đề cập ở phần lattice cube, kể từ khi ra mắt dòng Ender 3 S1, Creality đã liên tục cải tiến hệ thống làm mát. Vì vậy, các phiên bản Ender 3 mới hơn thường đạt kết quả in overhang tốt hơn so với các mẫu đời đầu.
- Người thiết kế: walter
- Tải tại: Thingiverse
Lựa chọn khác: Overhang Test (Full Version)
Nếu bạn muốn một bài test overhang toàn diện hơn, hãy thử phiên bản thay thế này. Mô hình cho phép kiểm tra góc overhang tối đa mà máy in có thể xử lý ở cả bốn mặt.
Nhờ đó, bạn sẽ có cái nhìn chính xác hơn về giới hạn thực tế của máy và biết cách định hướng (orient) chi tiết hợp lý khi in các mô hình phức tạp hơn.
Lưu ý duy nhất khi in mô hình này là đặt đường seam vào phía bên trong của vật thể để tránh ảnh hưởng đến kết quả đánh giá bề mặt.
9. Temperature Tower Test
Mô hình tháp nhiệt độ (temperature tower) này kiểm tra 10 mức nhiệt độ in khác nhau. Thiết kế được tối ưu với các chi tiết thông minh nhằm đánh giá hiệu suất in một cách toàn diện, đồng thời tiêu thụ lượng sợi nhựa in 3D (filament) tương đối ít.
Bạn cần in mô hình với 10 mức nhiệt độ khác nhau. Nếu chưa biết cách thiết lập nhiều mức nhiệt trong cùng một file in, bạn nên tham khảo hướng dẫn chi tiết. Sau khi in xong, hãy quan sát và đánh giá kết quả trực quan.
Các chi tiết cầu nối (bridges) và trụ đứng (pillars) giúp kiểm tra khả năng bridging và stringing, trong khi các trụ tròn còn thể hiện chất lượng bề mặt và độ liên kết giữa các lớp (layer bonding).
Ở các phiên bản Ender 3 đời cũ, nhiệt độ tối đa chỉ đạt khoảng 260 °C và không được khuyến nghị sử dụng trong thời gian dài. Tuy nhiên, Ender S1 Pro, S1 Plus và các phiên bản V3 đã vượt mốc 300 °C, cho phép bạn thử nghiệm các vật liệu yêu cầu nhiệt độ cao hơn như nylon hoặc polycarbonate.
Nếu bạn muốn kiểm tra hiệu suất in ở mức nhiệt trên 225 °C, bạn có thể sử dụng tháp nhiệt độ tùy chỉnh (customizable temperature tower). Trên các nền tảng chia sẻ file có rất nhiều lựa chọn, nhưng với 19 bản in thực tế (makes) và hơn 320 bản chỉnh sửa (remixes), phiên bản của quirxi là một trong những mô hình phổ biến nhất.
- Người thiết kế: SynJa
- Tải tại: Thingiverse

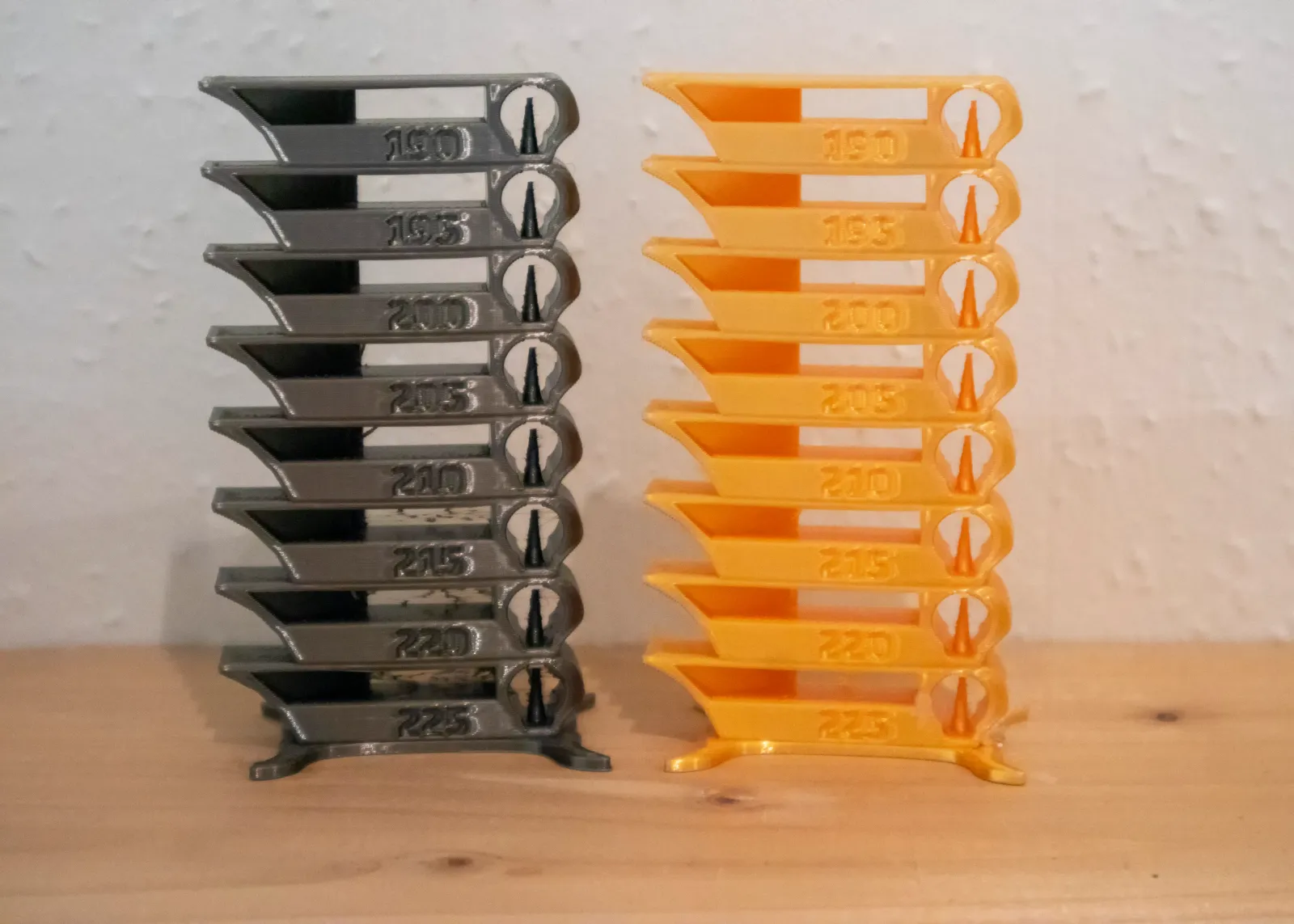

Lựa chọn khác: Temperature Tower Test (Compact Version)
Nếu bạn muốn một tháp nhiệt độ ngắn gọn và tiện lợi hơn, đây là lựa chọn phù hợp. Mô hình hiển thị trực tiếp mức nhiệt độ tại từng tầng, giúp việc đánh giá trở nên dễ dàng hơn.
Bài test này cho phép bạn kiểm tra ảnh hưởng của thay đổi nhiệt độ đến overhang, đồng thời vẫn giữ lại bài kiểm tra bridging và độ liên kết lớp (layer bonding).
Ngoài ra, mô hình còn giúp tiết kiệm vật liệu và thời gian in bằng cách loại bỏ các mức 180 °C và 185 °C – vốn là những mức nhiệt khá thấp đối với vật liệu PLA.
10. All-in-One – “Tất cả trong một”
Nếu bạn muốn đánh giá nhanh cách máy in xử lý nhiều đặc điểm thiết kế khác nhau, một mô hình test “all-in-one” là lựa chọn tối ưu.
Là bản remix từ bài test máy in 3D phổ biến của người dùng majda107 trên Thingiverse, thiết kế này giữ nguyên toàn bộ các bài kiểm tra gốc – bao gồm support, tỷ lệ kích thước (scale), overhang, lỗ (hole), đường kính (diameter) và bridging – đồng thời bổ sung một bài kiểm tra stringing chuyên sâu hơn.
Trước khi in, hãy đảm bảo bạn đã bật tùy chọn “Detect thin walls” trong phần mềm cắt lớp (slicer).
- Người thiết kế: Gabbox3D
- Tải tại: Printables

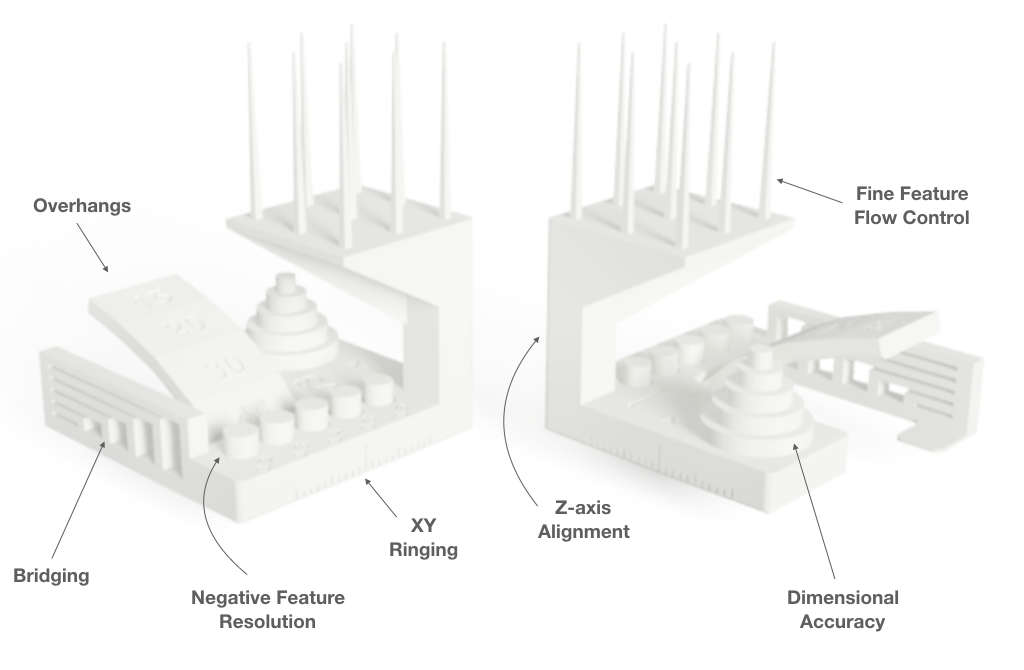

Lựa chọn khác: Kickstarter Autodesk Test
Một bài test all-in-one nổi tiếng khác là sản phẩm hợp tác giữa Kickstarter và Autodesk. Đây được xem là bài kiểm tra toàn diện cho máy in 3D công nghệ FDM và là một trong những mô hình test được đánh giá cao và chính xác nhất hiện nay.
Thiết kế này cho phép bạn kiểm tra tất cả các yếu tố đã đề cập ở trên và nhiều hơn nữa, bao gồm:
- Stringing
- Ringing (dao động dư)
- Bridging
- Dung sai lắp ghép (tolerances)
- Độ chính xác kích thước (dimensional accuracy)
- Overhang
- Z wobble
- Chất lượng chi tiết nhỏ (fine details)
Sau khi in xong, bạn có thể chấm điểm máy in dựa trên bộ tiêu chí (protocol) do tác giả mô hình thiết lập. Kết quả mang tính khách quan, vì vậy đây là bài test rất phù hợp để đánh giá liệu máy in của bạn có cần cải thiện và nên tối ưu ở những khía cạnh nào.
Tổng kết về các file in thử Ender 3
Việc sử dụng đúng file in thử Ender 3 không chỉ giúp bạn có những bản in đẹp hơn mà còn giúp kéo dài tuổi thọ máy nhờ các thiết lập phần mềm tối ưu.
Mẹo nhỏ: Hãy lưu giữ các bản in test này kèm theo ghi chú về thông số (nhiệt độ, tốc độ) để đối chiếu khi bạn thay đổi loại nhựa in mới.
