Lỗi mạch máy in P2S là tình trạng hệ thống điện hoặc bo mạch điều khiển gặp sự cố, gây ảnh hưởng trực tiếp đến khả năng vận hành ổn định của máy in 3D. Lỗi này có thể khiến máy hoạt động không chính xác, gián đoạn quá trình in hoặc thậm chí không thể khởi động.
Trong bài viết này, 3D Thinking sẽ hướng dẫn bạn cách nhận biết và khắc phục lỗi mạch máy in P2S một cách chi tiết, giúp đảm bảo thiết bị hoạt động ổn định và hạn chế tối đa các sự cố trong quá trình sử dụng.
Khi nào nên sử dụng

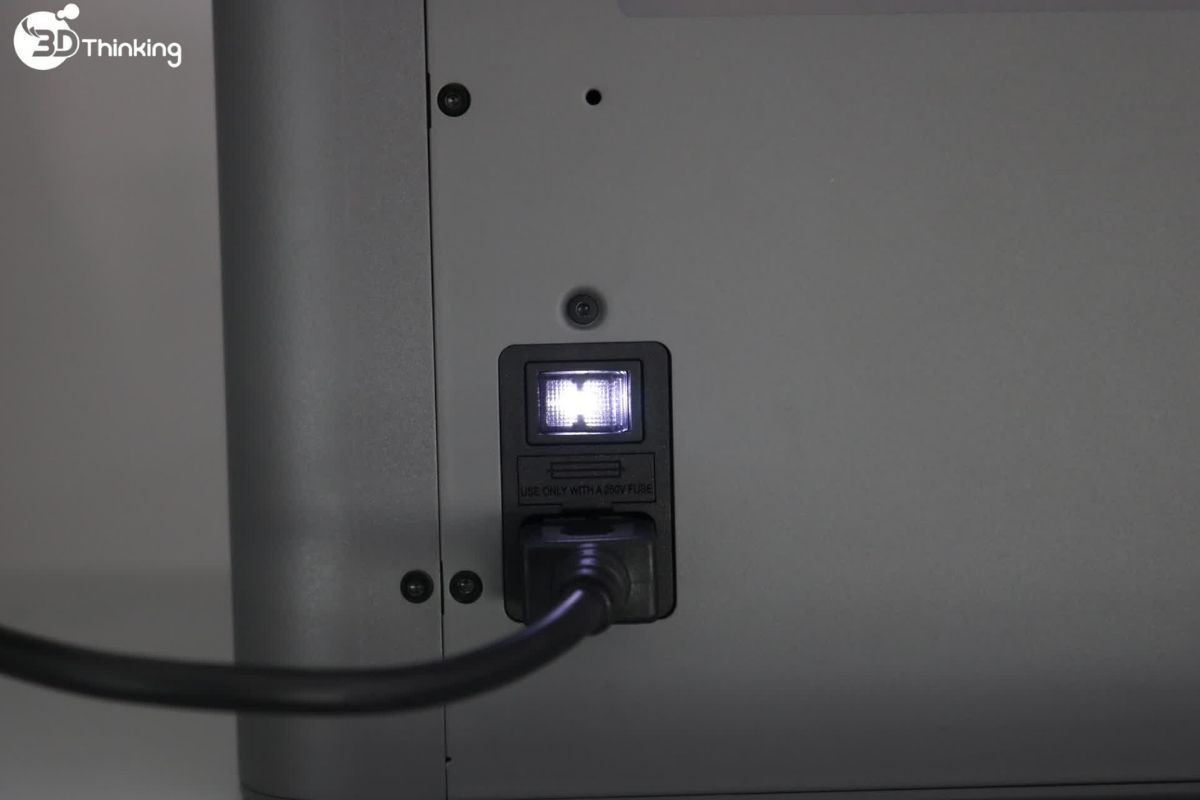

Sử dụng hướng dẫn này khi đèn báo màu trắng trên công tắc nguồn không sáng sau khi bật nguồn, hoặc khi đèn báo màu trắng vẫn sáng nhưng màn hình và đèn LED đều không hoạt động, đây có thể là dấu hiệu của lỗi mạch máy in P2S.
Trước khi bắt đầu
- Trong quá trình khắc phục sự cố lỗi mạch máy in P2S, hãy quan sát đèn báo trạng thái trên từng bộ phận của máy in. Kiểu nhấp nháy của các đèn LED trạng thái cho phép bạn nhanh chóng xác định trạng thái hoạt động hiện tại và cung cấp phản hồi trực quan mà không cần nhìn vào màn hình. Tình trạng hoạt động của bo mạch chính được đánh giá hoàn toàn dựa trên việc kiểu nhấp nháy LED của nó có bình thường hay không.
- Trước khi thực hiện bất kỳ thao tác bảo trì nào trên máy in hoặc hệ thống điện tử của máy (bao gồm cả cáp cụm đầu in (toolhead), hãy tắt nguồn máy in và rút dây nguồn để tránh chạm nhầm vào màn hình hoặc gây đoản mạch, có thể làm hỏng linh kiện điện tử hoặc gây nguy hiểm về an toàn. Trong quá trình kiểm tra trạng thái LED, các linh kiện trên bo mạch chính sẽ ở trạng thái lộ ra ngoài — không chạm vào chúng hoặc cắm/rút nóng bất kỳ đầu nối nào.
Triệu chứng 1: Đèn LED công tắc tắt
Nếu đèn báo màu trắng không sáng, nguyên nhân có thể đến từ dây nguồn bị lỗi, công tắc nguồn bị hỏng, cầu chì bên trong công tắc bị đứt, hoặc lỗi mạch máy in P2S liên quan đến khu vực cấp nguồn. Hãy thực hiện khắc phục sự cố từng bước để xác định chính xác nguyên nhân.
Bước 1: Lỗi dây nguồn
Máy in P2S sử dụng dây nguồn tiêu chuẩn; hãy thử thay thế bằng một dây nguồn cùng loại để kiểm tra. Bật nguồn và quan sát xem đèn báo màu trắng có sáng hay không. Nếu đèn sáng, dây nguồn ban đầu đã bị lỗi và cần được thay thế.
Bước 2: Cầu chì bị đứt hoặc công tắc bị lỗi

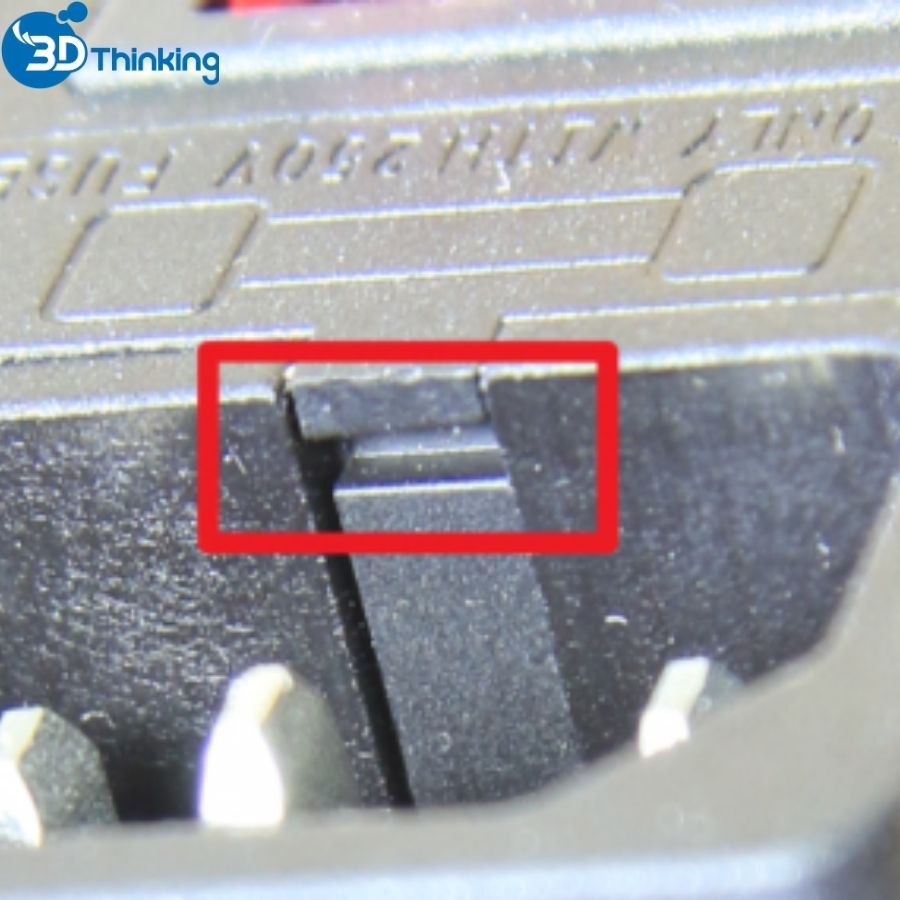

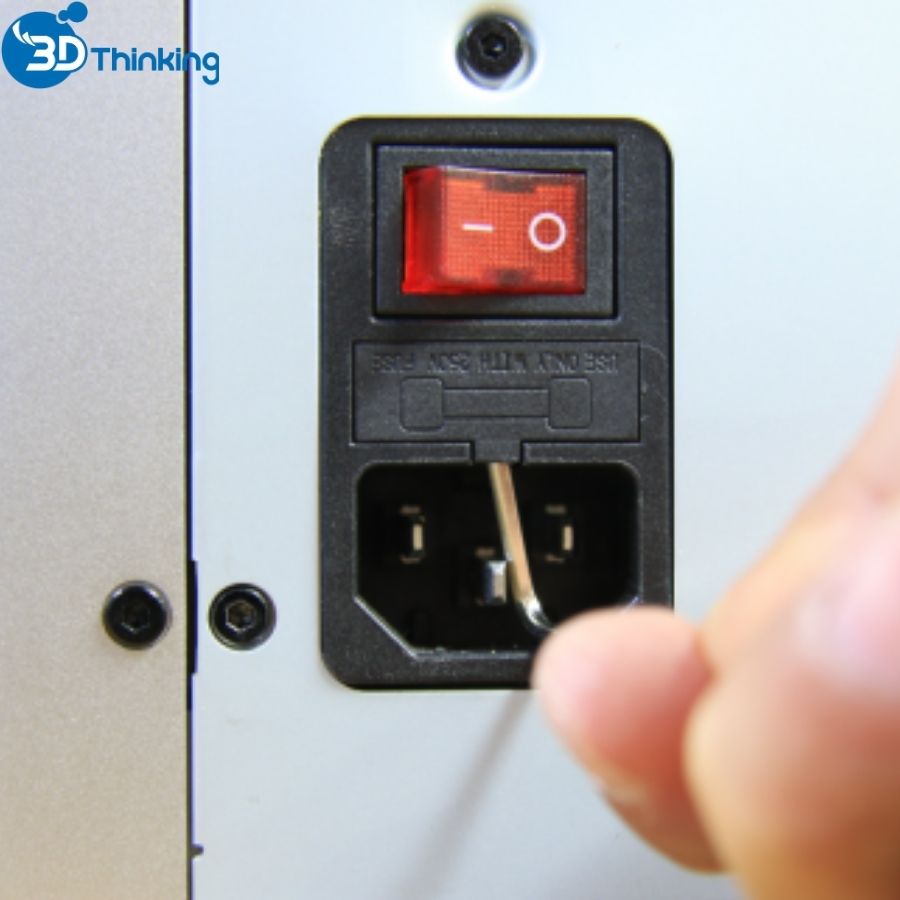

Công tắc nguồn có tích hợp cầu chì bên trong. Sử dụng nhíp để cạy khay chứa cầu chì ra ngoài. Vỏ cầu chì là loại không trong suốt, vì vậy hãy kiểm tra tình trạng của cầu chì bằng đồng hồ vạn năng hoặc các phương pháp khác.

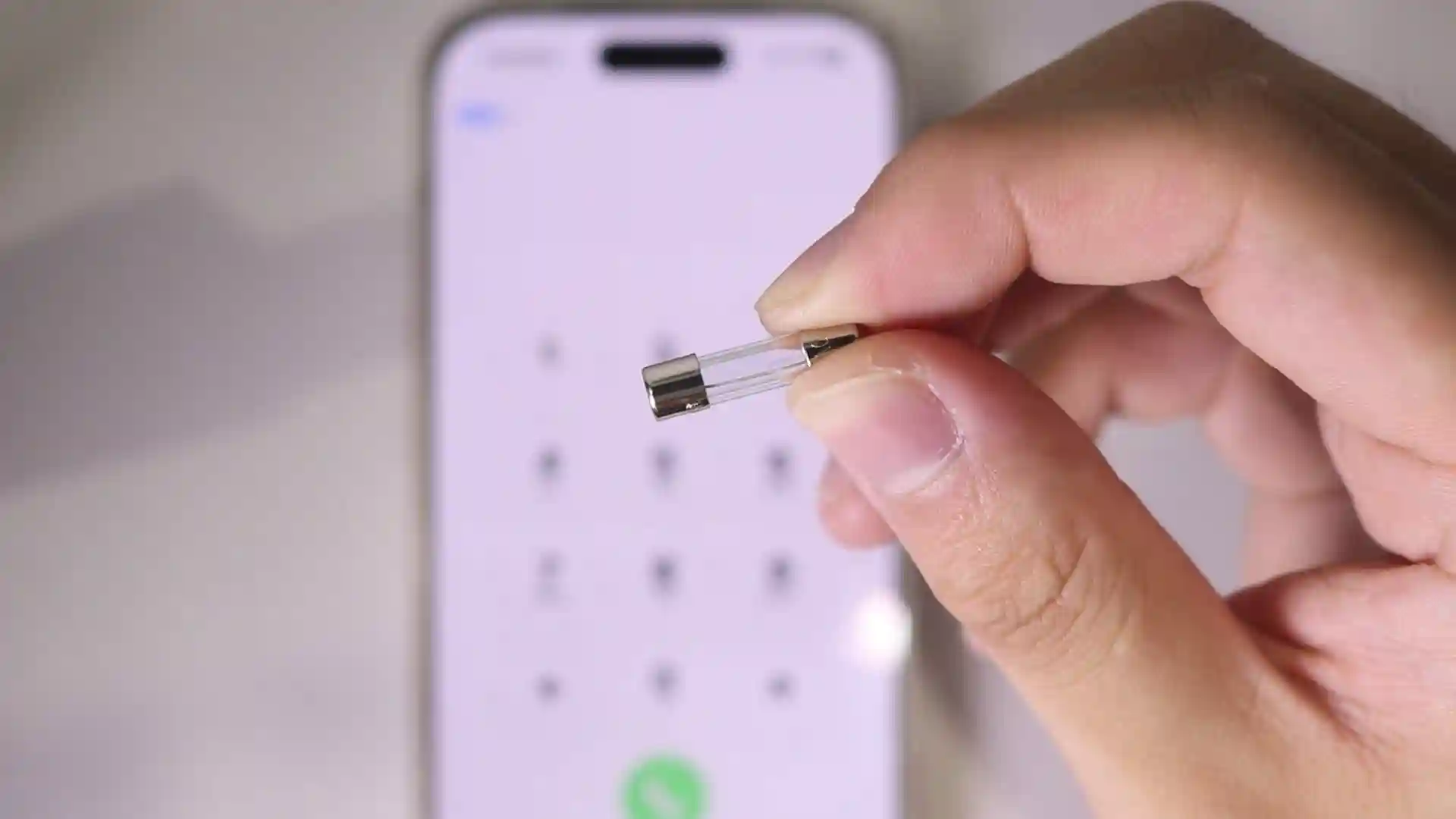

Nếu điện thoại của bạn hỗ trợ đa điểm chạm, màn hình của điện thoại là loại cảm ứng điện dung. Giữ một đầu của cầu chì bằng tay và dùng đầu còn lại chạm vào màn hình điện thoại; nếu màn hình nhận thao tác chạm, cầu chì vẫn hoạt động bình thường.
Đặt đồng hồ đo về chế độ kiểm tra thông mạch hoặc đo điện trở, sau đó chạm hai đầu que đo vào hai đầu kim loại của cầu chì:
- Có tiếng bíp hoặc giá trị ≈ 0 Ω → cầu chì hoạt động bình thường
- Không có tiếng bíp, hiển thị “OL” hoặc điện trở cao → cầu chì đã bị đứt; cần thay toàn bộ ổ công tắc nguồn.
 |  |
Nếu không có đồng hồ đo, bạn có thể thay trực tiếp công tắc nguồn — ổ công tắc mới đã đi kèm sẵn cầu chì mới.
Triệu chứng 2: Đèn LED công tắc sáng
Đèn LED màu trắng sáng cho thấy nguồn điện đã được cấp vào máy in P2S, nhưng có một bộ phận bên trong đang ngăn máy hoạt động bình thường — tình trạng này có thể liên quan đến lỗi mạch máy in P2S hoặc sự cố ở bộ nguồn. Sự cố có thể nằm ở bộ nguồn hoặc do bất thường trên bo mạch chính. Hãy sử dụng các trạng thái LED dưới đây để kiểm tra từng mô-đun.
Trạng thái LED

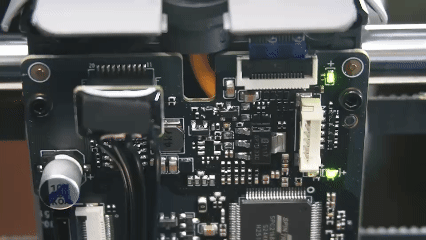

Trạng thái bình thường của bo mạch TH
Sáng liên tục (phía trên & góc dưới bên phải), nhấp nháy nhanh (góc dưới bên trái)

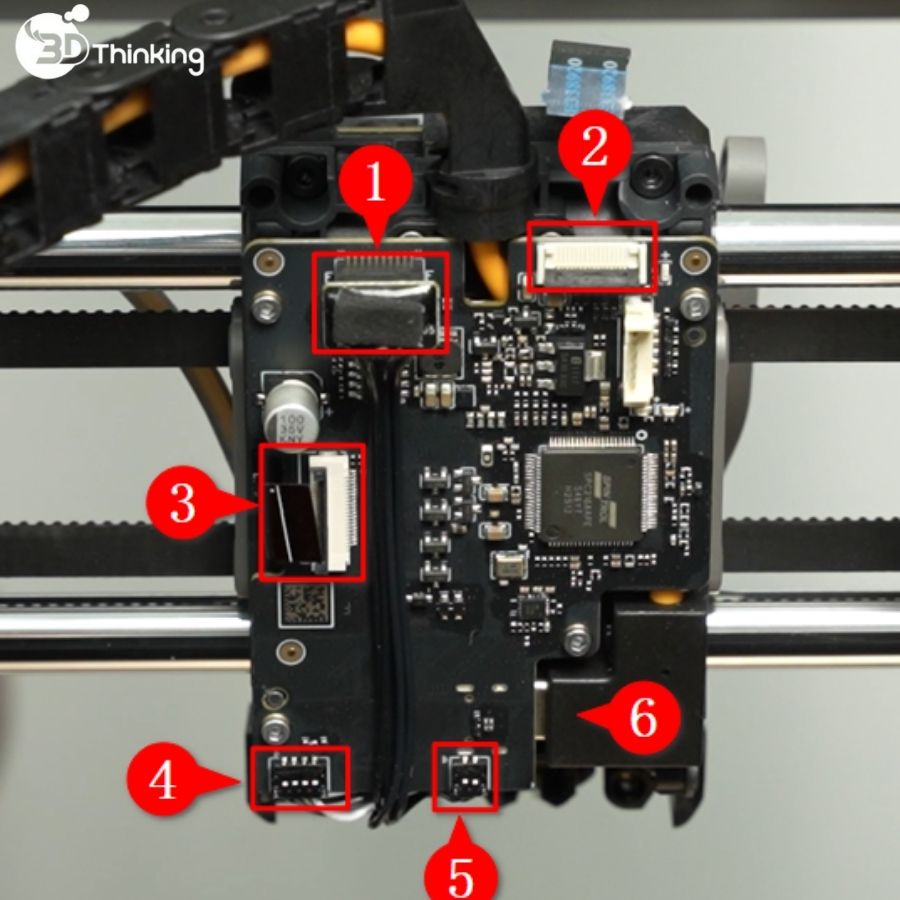

Tháo nắp sau của cụm đầu in (toolhead) và quan sát các đèn LED trên bo mạch TH

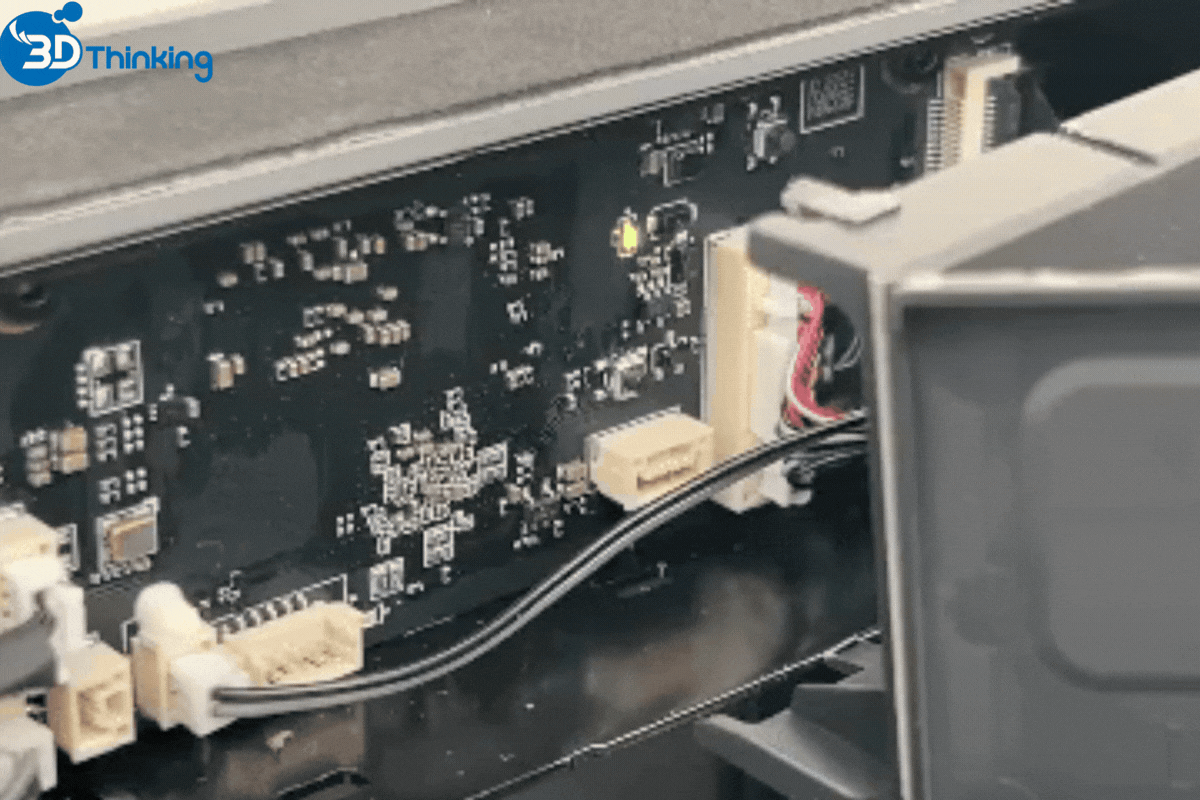

Trạng thái bình thường của bo mạch AP
Nhấp nháy nhanh (bên trái), sáng liên tục (bên phải)

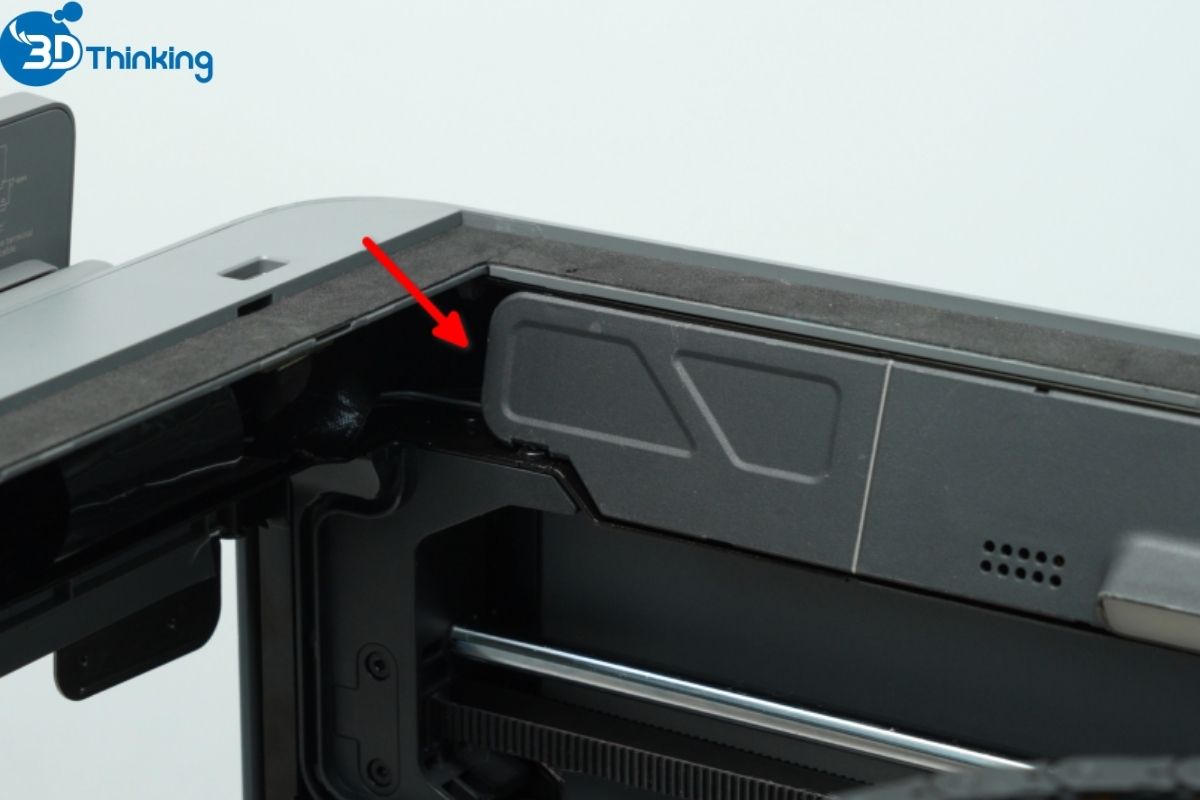

Mở nắp bo mạch AP ở mặt bảo trì và quan sát các đèn LED của bo mạch.
Trạng thái bình thường của bo mạch MC
Sáng liên tục (phía trên), nhấp nháy chậm (phía dưới)

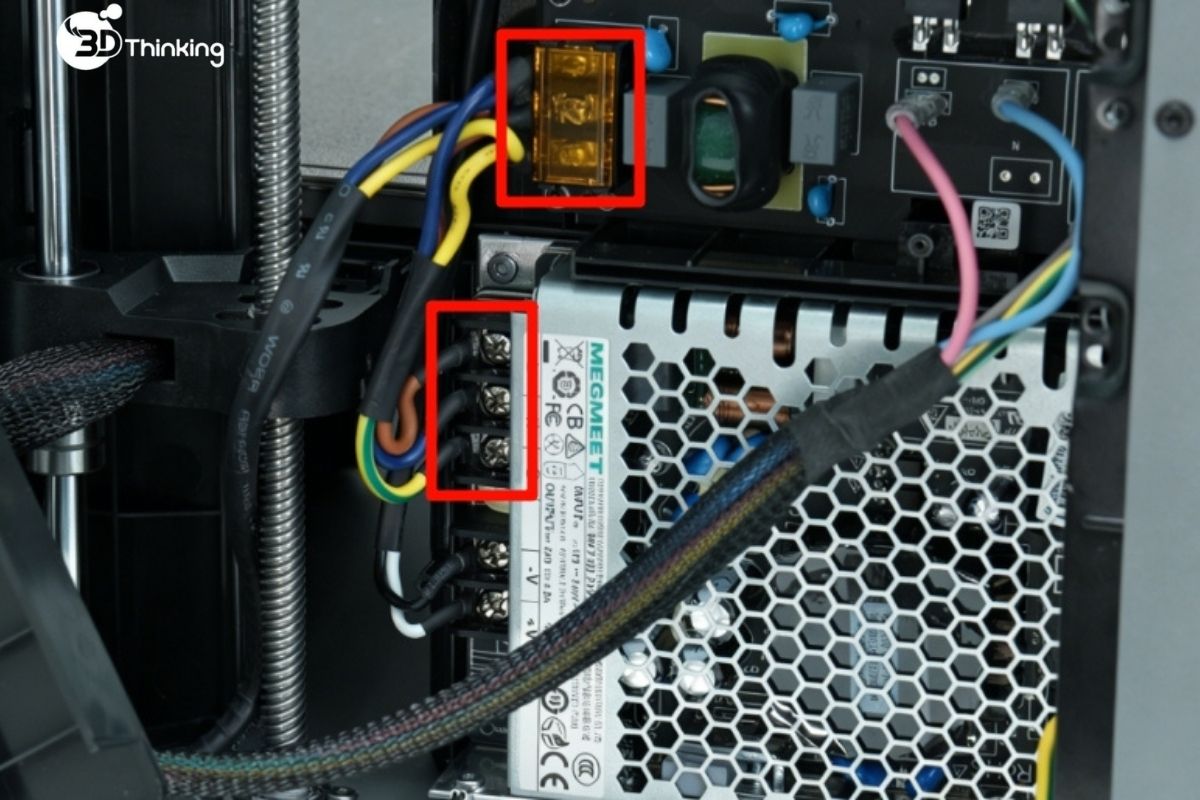

1. Kiểm tra mô-đun nguồn

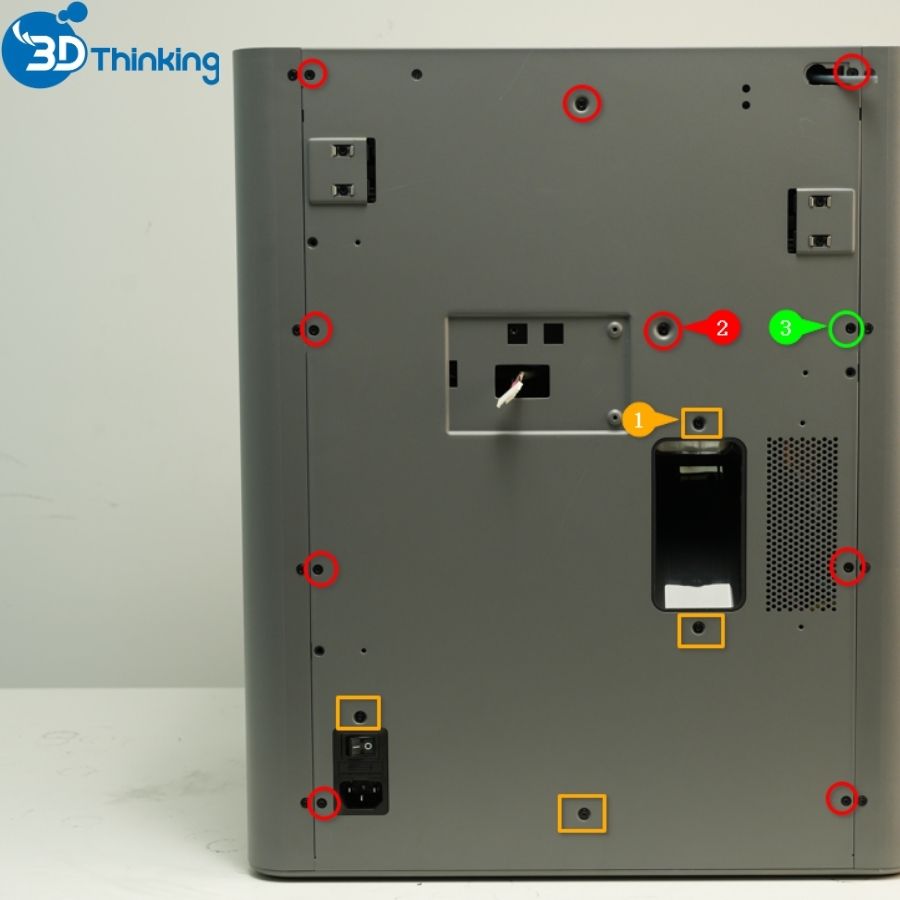

Thực hiện thay thế tấm ốp sau P2S để tháo tấm ốp phía sau, sau đó cắm nguồn và bật máy. Quan sát đèn LED trên mô-đun nguồn. Đây là bước quan trọng để xác định sớm các dấu hiệu lỗi mạch máy in P2S liên quan đến cấp nguồn.
LED tắt → tắt nguồn máy, cắm lại cáp cấp nguồn AC; nếu LED vẫn không sáng sau khi bật nguồn lại, hãy thay thế mô-đun nguồn
LED sáng liên tục hoặc nhấp nháy → mô-đun hoạt động bình thường; tiếp tục kiểm tra bước tiếp theo.
2. Kiểm tra bo mạch MC

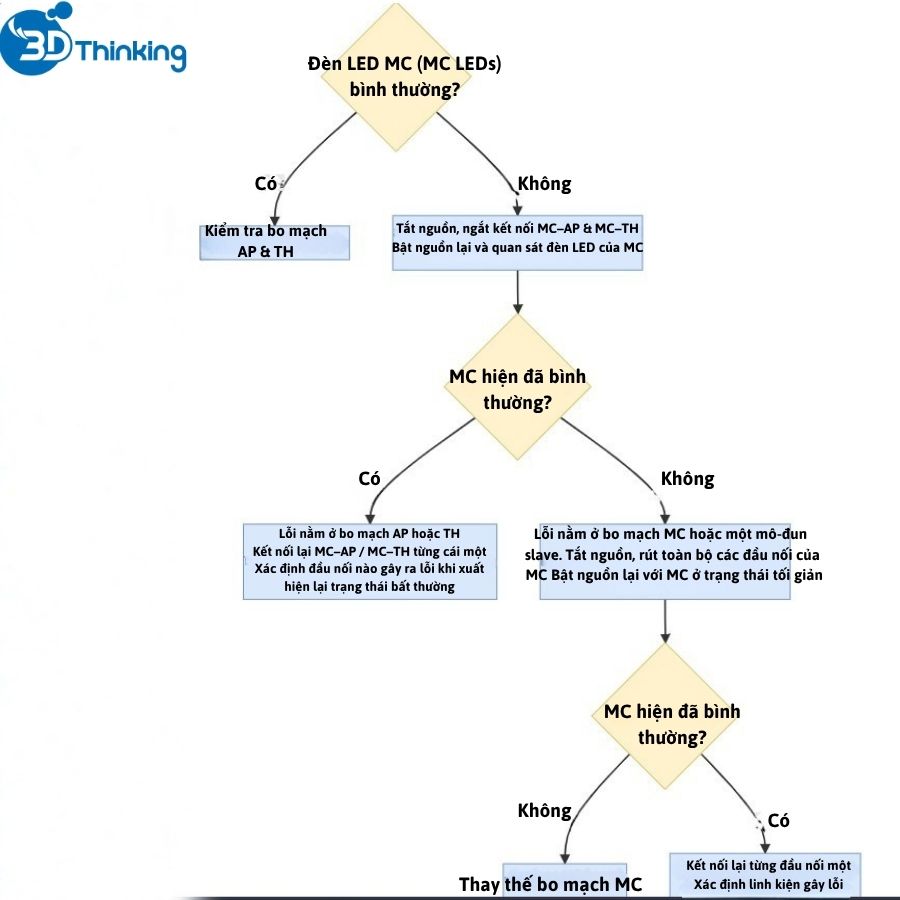

Sơ đồ luồng
Đèn LED MC trạng thái bình thường
Tiếp tục kiểm tra bo mạch AP và TH.
Đèn LED MC trạng thái bất thường

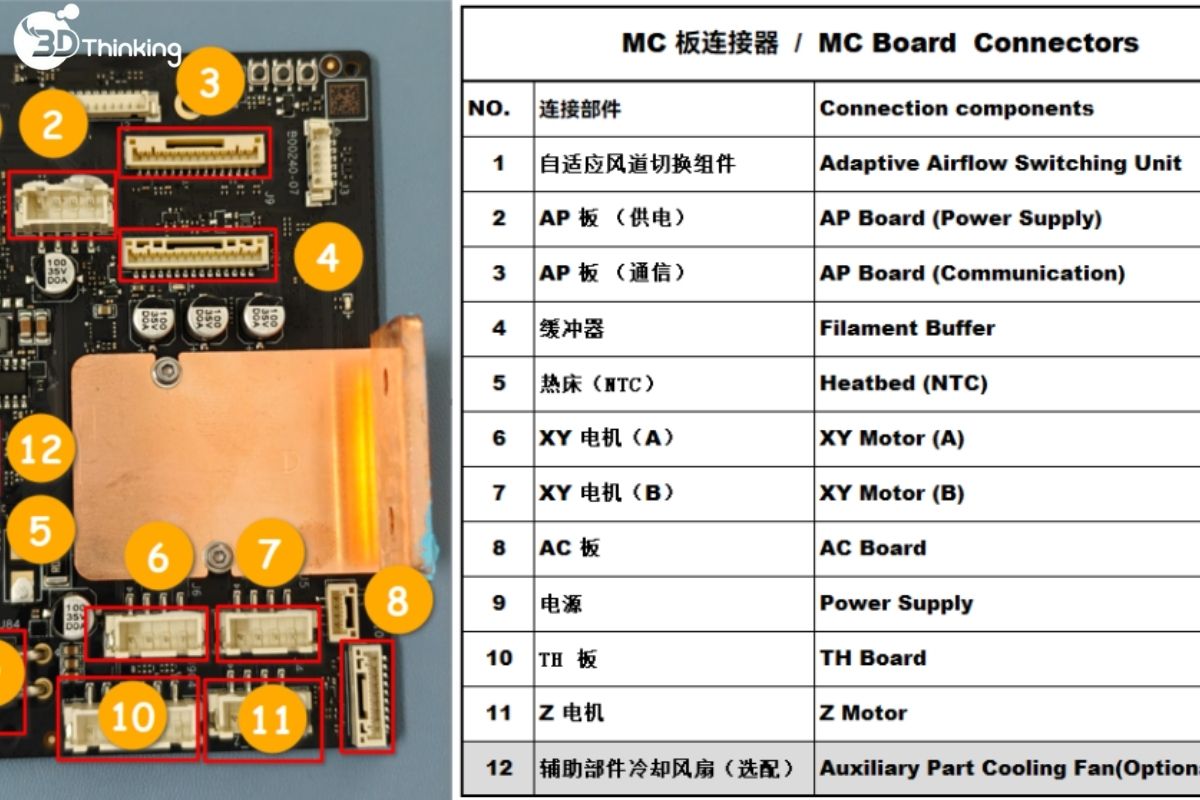

Có thể liên quan đến lỗi mạch máy in P2S ở tầng điều khiển hoặc thiết bị slave. Tắt nguồn và ngắt kết nối:
- Nguồn MC–AP (chân 2)
- Tín hiệu MC–AP (chân 3)
- Cáp MC–TH (chân 10)
Bật nguồn lại và quan sát đèn LED của MC.
- MC khôi phục → lỗi nằm ở AP hoặc TH. Kết nối lại từng dây một, mỗi lần kết nối đều bật nguồn để kiểm tra xem khi nào lỗi xuất hiện trở lại; sau đó tiến hành xử lý bo mạch tương ứng.
- MC vẫn bất thường → lỗi nằm ở chính MC hoặc thiết bị slave. Rút tất cả các đầu nối của MC, chỉ giữ lại nguồn của MC (chân 9), sau đó bật lại nguồn
- Vẫn lỗi → thay thế bo mạch MC
- Khôi phục → cắm lại từng đầu nối cho đến khi lỗi tái xuất hiện; thay thế bộ phận gây lỗi.
3. Kiểm tra bo mạch AP

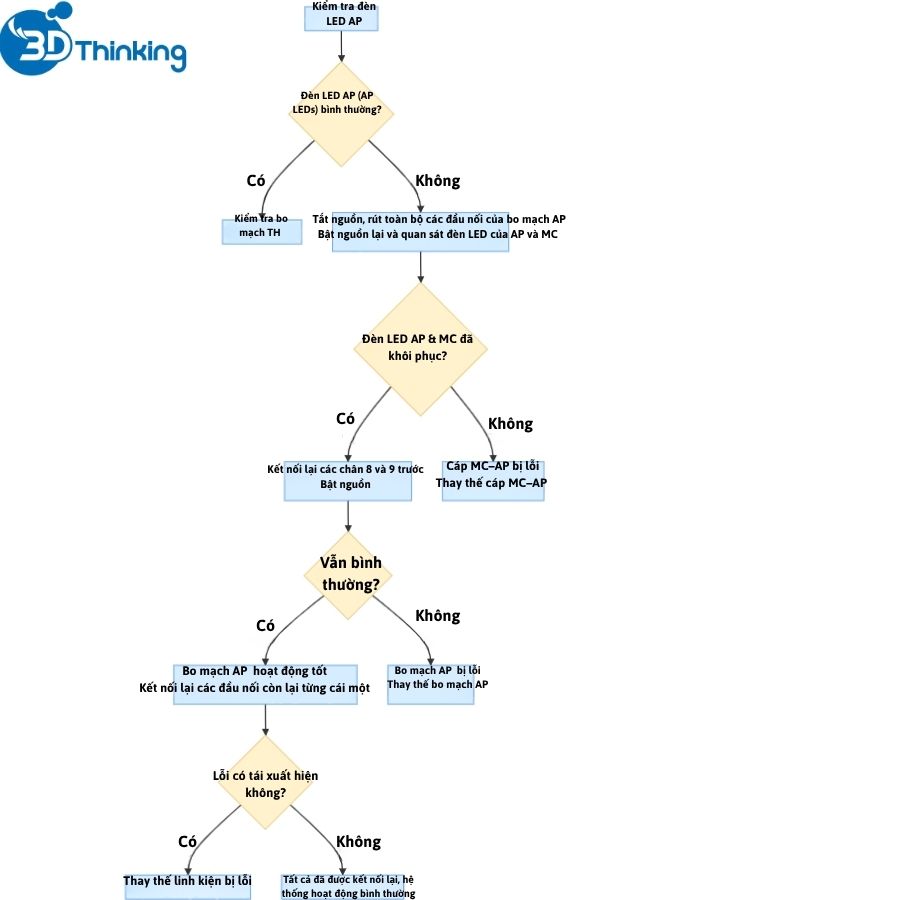

Sơ đồ luồng
Đèn LED AP trạng thái bình thường
Tiếp tục kiểm tra bo mạch TH .
Đèn LED AP trạng thái bất thường

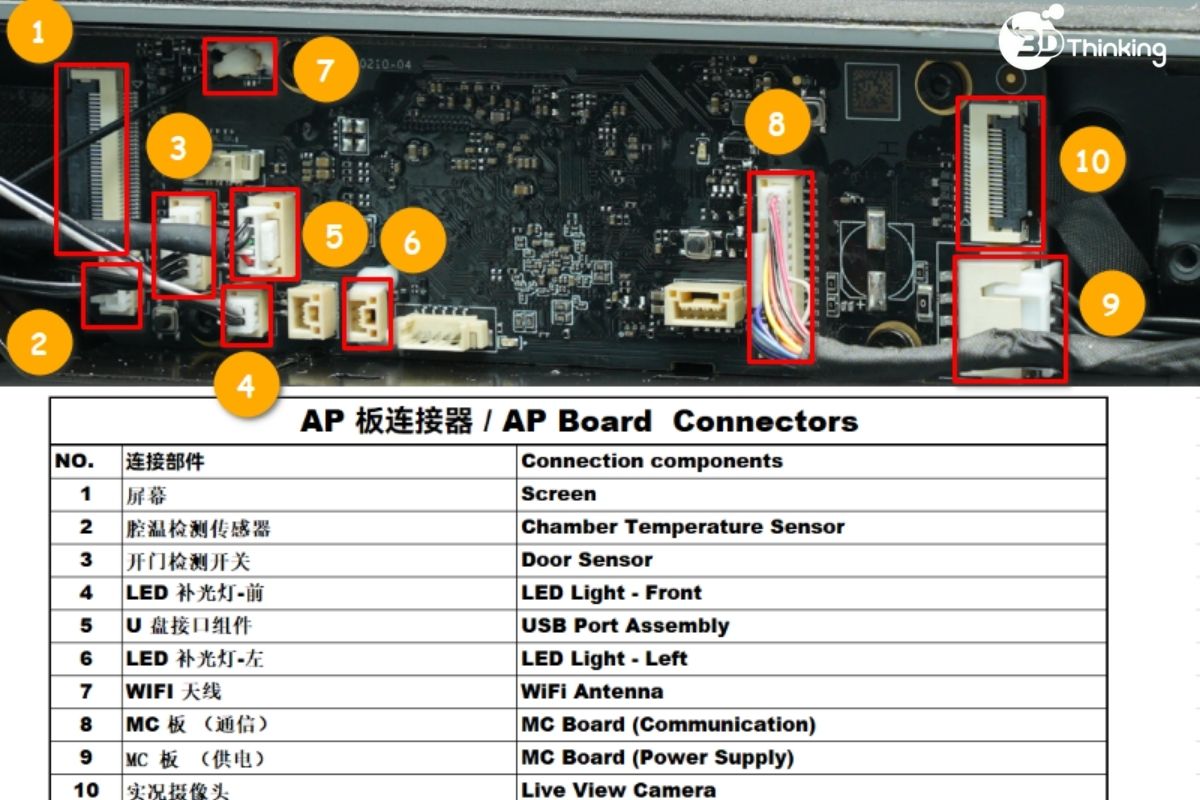

Có thể liên quan đến lỗi mạch máy in P2S tại tầng giao tiếp AP. Tắt nguồn, rút tất cả các đầu nối của bo mạch AP, sau đó bật nguồn và quan sát đèn LED của AP và MC.
AP và MC khôi phục → lỗi nằm ở AP hoặc một thiết bị slave. Kết nối lại các chân 8 & 9 trước:
- Lỗi tái xuất hiện → bo mạch AP bị lỗi; thay thế bo mạch AP
- Vẫn bình thường → bo mạch AP hoạt động tốt. Kết nối lại từng đầu nối còn lại, mỗi lần đều bật nguồn để kiểm tra đến khi lỗi xuất hiện trở lại; thay thế bộ phận gây lỗi
AP và MC vẫn bất thường → cáp MC–AP bị lỗi; thay thế bộ cáp MC–AP (MC-AP Cable Pack 2-trong-1).
4. Khắc phục sự cố mô-đun bo mạch TH

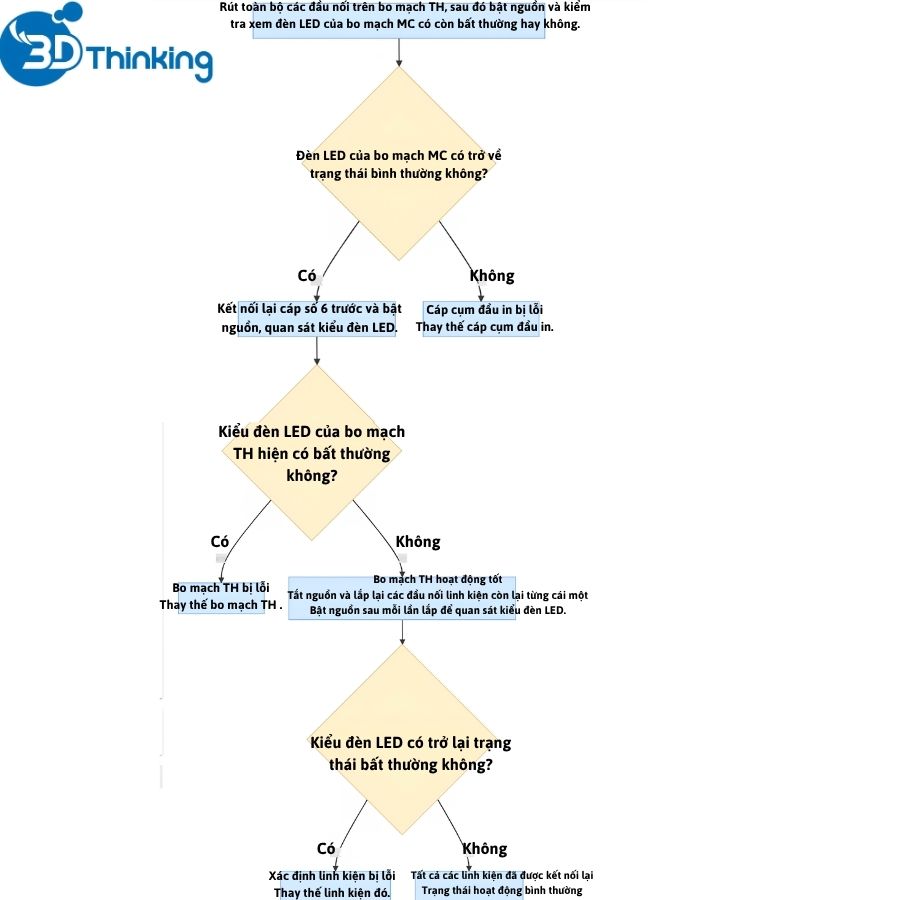

Sơ đồ luồng
Quy trình
Tắt nguồn, rút toàn bộ các đầu nối trên bo mạch TH, sau đó bật nguồn và quan sát xem đèn LED của bo mạch MC có còn bất thường hay không. Bước này giúp khoanh vùng các trường hợp liên quan đến lỗi mạch máy in P2S.
 |  |
- Bo mạch MC trở về trạng thái bình thường: lỗi nằm ở bo mạch TH hoặc một trong các đầu nối vừa tháo. Kết nối lại cáp số 6 trước và bật nguồn; nếu kiểu đèn LED trở lại bất thường, bo mạch TH bị lỗi và cần thay thế. Nếu kiểu đèn LED vẫn bình thường, bo mạch TH không có vấn đề; tắt nguồn và lắp lại các đầu nối còn lại từng cái một, mỗi lần lắp đều bật nguồn để kiểm tra xem đèn LED có trở lại trạng thái bất thường hay không, sau đó thay thế linh kiện gây lỗi.
- Bo mạch MC vẫn bất thường: cáp cụm đầu in (toolhead cable) bị lỗi và cần được thay thế.
GHI CHÚ CUỐI
3D THINKING hy vọng bài viết này hữu ích và cung cấp đầy đủ thông tin. Để đảm bảo thực hiện an toàn và hiệu quả, nếu bạn có bất kỳ thắc mắc hoặc vấn đề nào liên quan đến quy trình được mô tả trong bài viết này, chúng tôi khuyến nghị gửi form hỗ trợ hoặc liên hệ tổng đài 19007451 về vấn đề của bạn. Đội ngũ kỹ thuật viên 3D THINKING sẽ phản hồi và hỗ trợ bạn ngay khi nhận được yêu cầu
