Bài viết này sẽ giúp bạn hiểu rõ khả năng tương thích của AMS, số lượng AMS tối đa có thể kết nối với từng dòng máy in 3D, cùng những phụ kiện cần thiết khi mở rộng hệ thống. Bên cạnh đó, chúng tôi cũng sẽ đề cập đến yêu cầu về nguồn điện khi sử dụng tính năng sấy trên AMS 2 Pro và AMS HT.
Thông qua nội dung dưới đây, 3D THINKING sẽ hướng dẫn chi tiết cách kết nối nhiều AMS với các dòng máy in 3D khác nhau, giúp bạn tối ưu hiệu suất in và khai thác tối đa hệ thống AMS trong thực tế.
Các thành phần kết nối AMS
Trước khi kết nối AMS với máy in, hãy đảm bảo bạn đang sử dụng đúng mẫu AMS và bộ đệm sợi nhựa (filament buffer) tương thích với nhu cầu sử dụng cũng như dòng máy in của mình. Nếu muốn kết nối nhiều AMS, bạn cũng sẽ cần bộ chuyển đổi PTFE 4-trong-1 phù hợp. Phần này sẽ giới thiệu các thành phần cần thiết để kết nối AMS.
AMS
Dòng sản phẩm AMS của Bambu Lab bao gồm AMS (thế hệ đầu tiên), AMS 2 Pro (thế hệ thứ hai), AMS HT và AMS lite dành cho dòng máy A1.

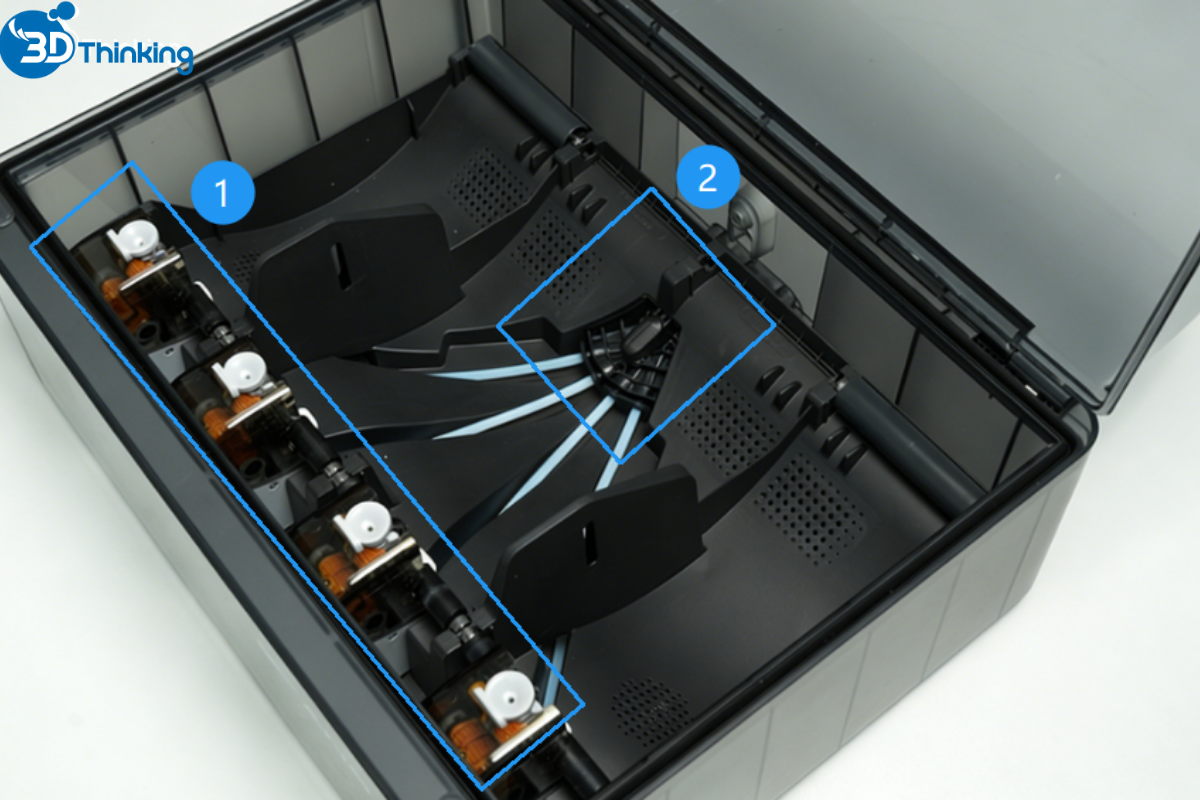

AMS, AMS 2 Pro và AMS HT (được gọi chung là “AMS” trong phần dưới) đều sử dụng hệ thống cấp sợi nhựa hai giai đoạn. Bộ cấp sợi nhựa bên trong (1) sẽ đẩy sợi nhựa vào động cơ hỗ trợ (assist motor) (2), sau đó động cơ này tiếp tục đưa sợi nhựa đến đầu in của máy.
Do tốc độ đùn của bộ đùn ở đầu in và tốc độ cấp sợi của assist motor hiếm khi đồng bộ hoàn toàn, nên cần có bộ đệm sợi nhựa (filament buffer) khi kết nối AMS với máy in.

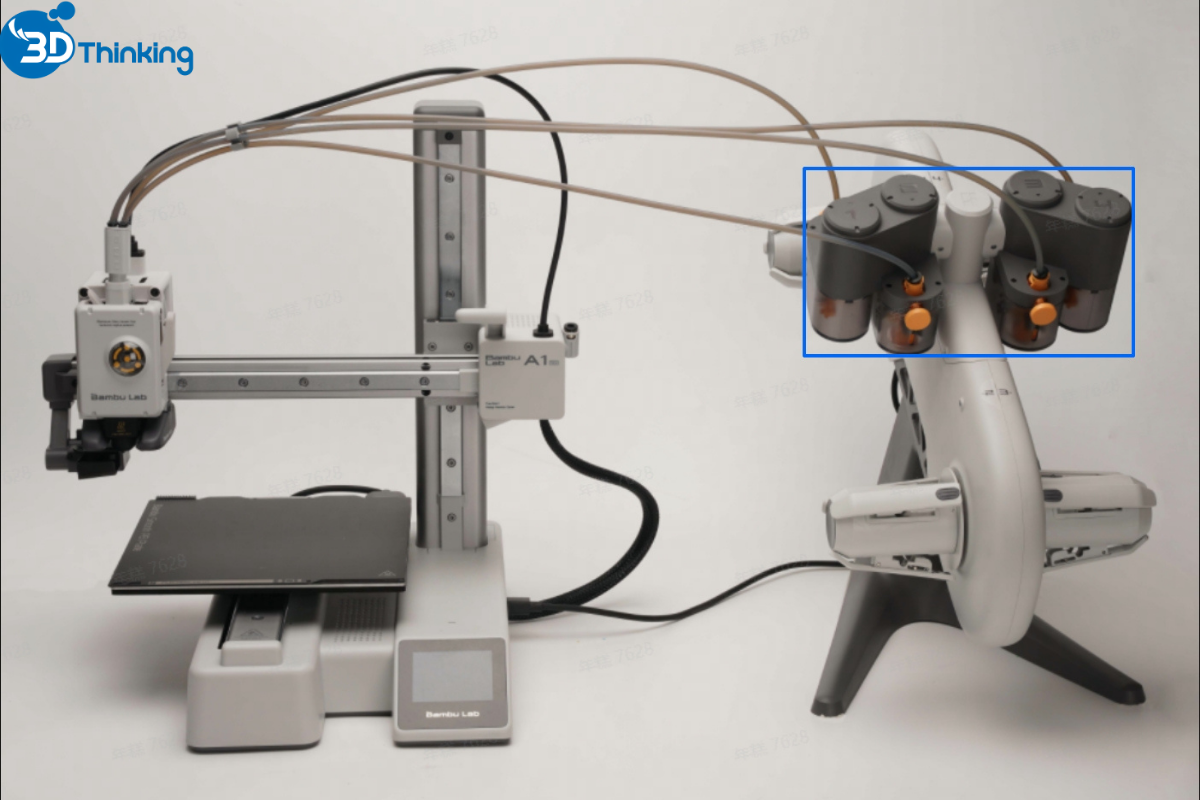

AMS lite sử dụng hệ thống cấp sợi nhựa một giai đoạn. Bộ cấp sợi nhựa sẽ đưa sợi nhựa trực tiếp đến đầu in, vì vậy không cần sử dụng bộ đệm sợi nhựa (filament buffer).
Lưu ý: AMS lite chỉ tương thích với các máy in dòng A series. Mỗi máy in dòng A series chỉ hỗ trợ một AMS lite.
Bộ đệm sợi nhựa (Filament Buffer)
Giới thiệu:
Bộ đệm sợi nhựa (filament buffer) hỗ trợ quá trình cấp sợi nhựa từ AMS đến máy in bằng cách điều chỉnh tốc độ cấp và phát hiện tình trạng rối sợi nhựa.
Thiết bị hoạt động bằng một thanh trượt, trong đó quãng di chuyển của thanh trượt tạo ra một khoảng dư (slack) cho sợi nhựa. AMS sẽ điều chỉnh đầu ra của motor hỗ trợ dựa trên vị trí thanh trượt, đảm bảo cấp sợi nhựa đúng thời điểm mà không ảnh hưởng đến quá trình đùn của cụm đầu in (toolhead).
Bộ đệm sợi nhựa là thành phần bắt buộc khi kết nối AMS với máy in.
Các loại:

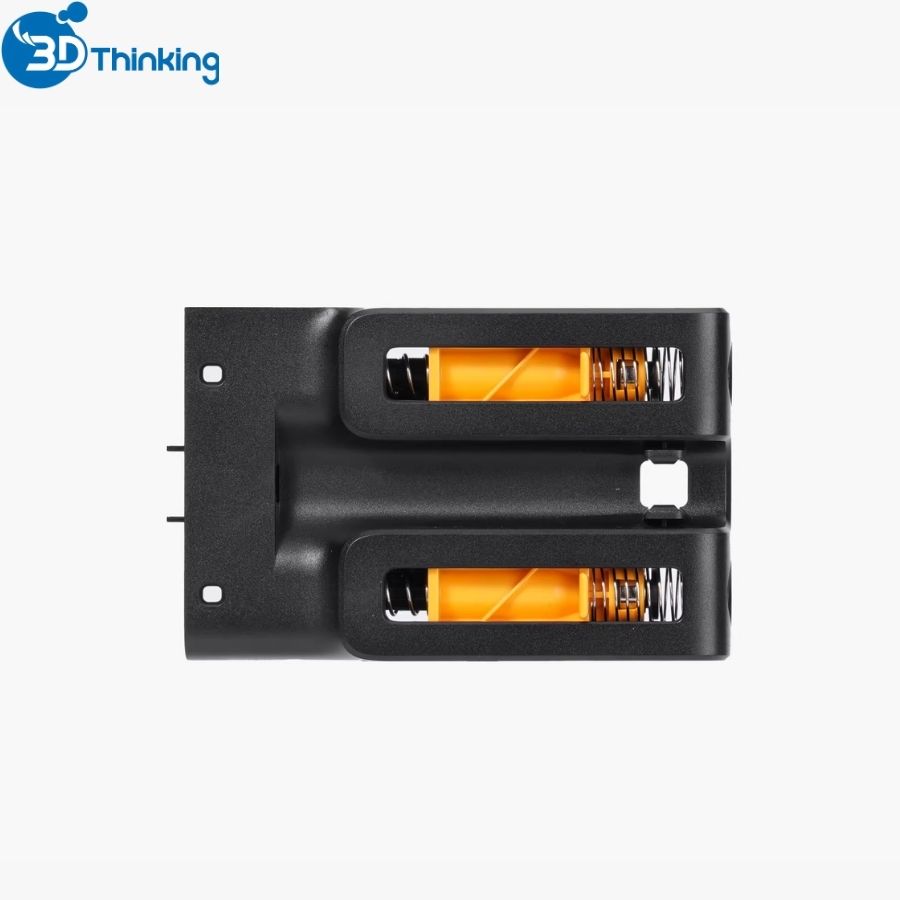

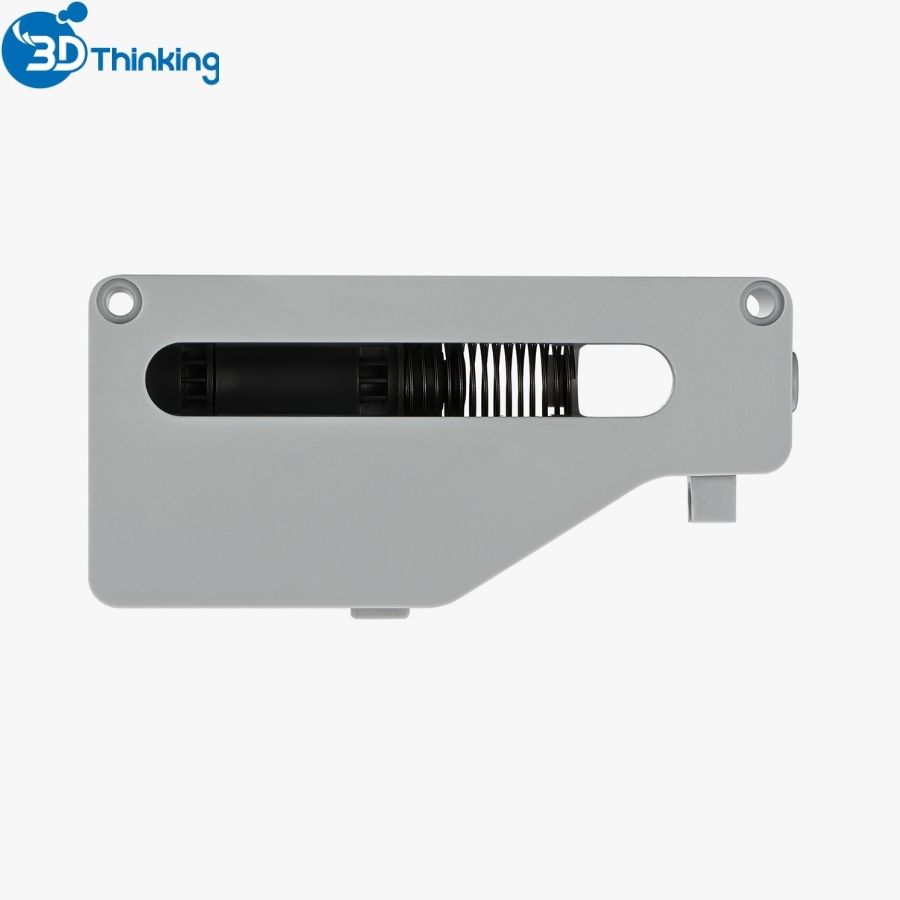

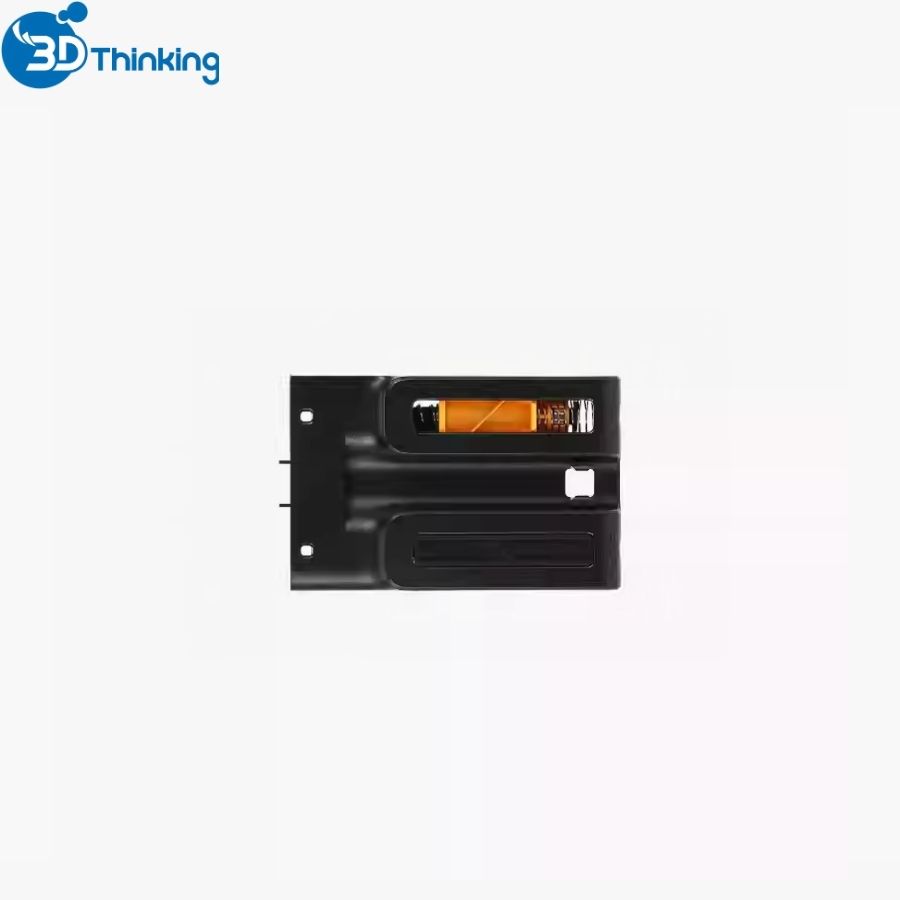

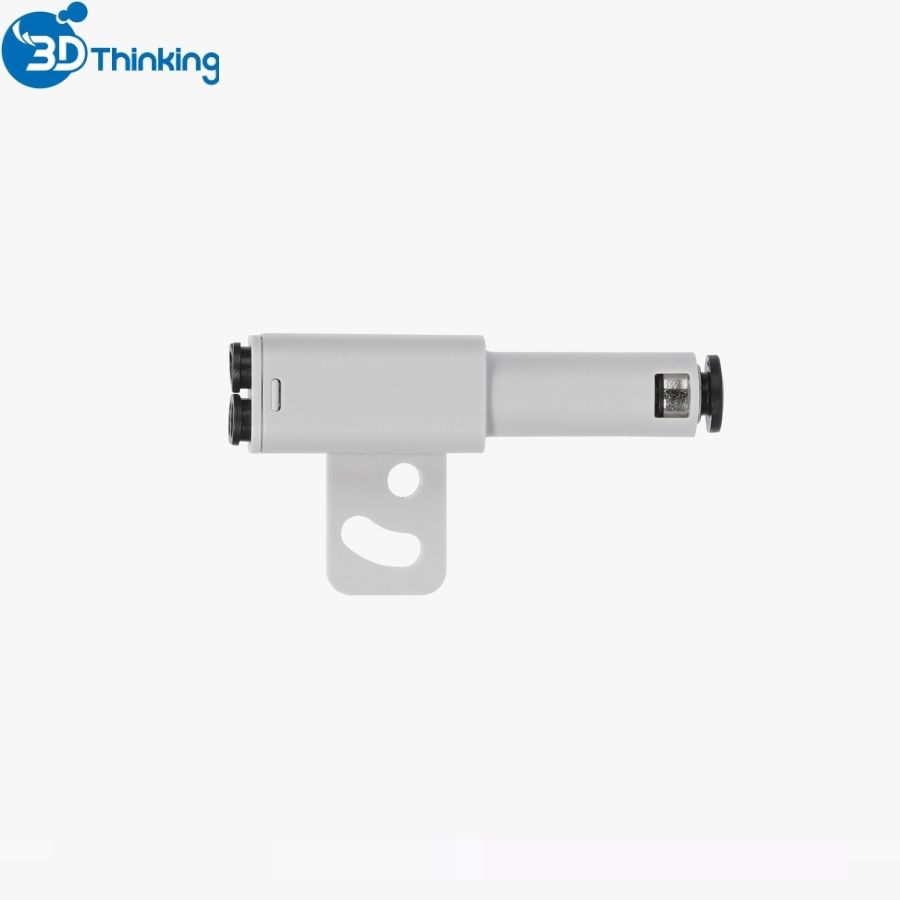

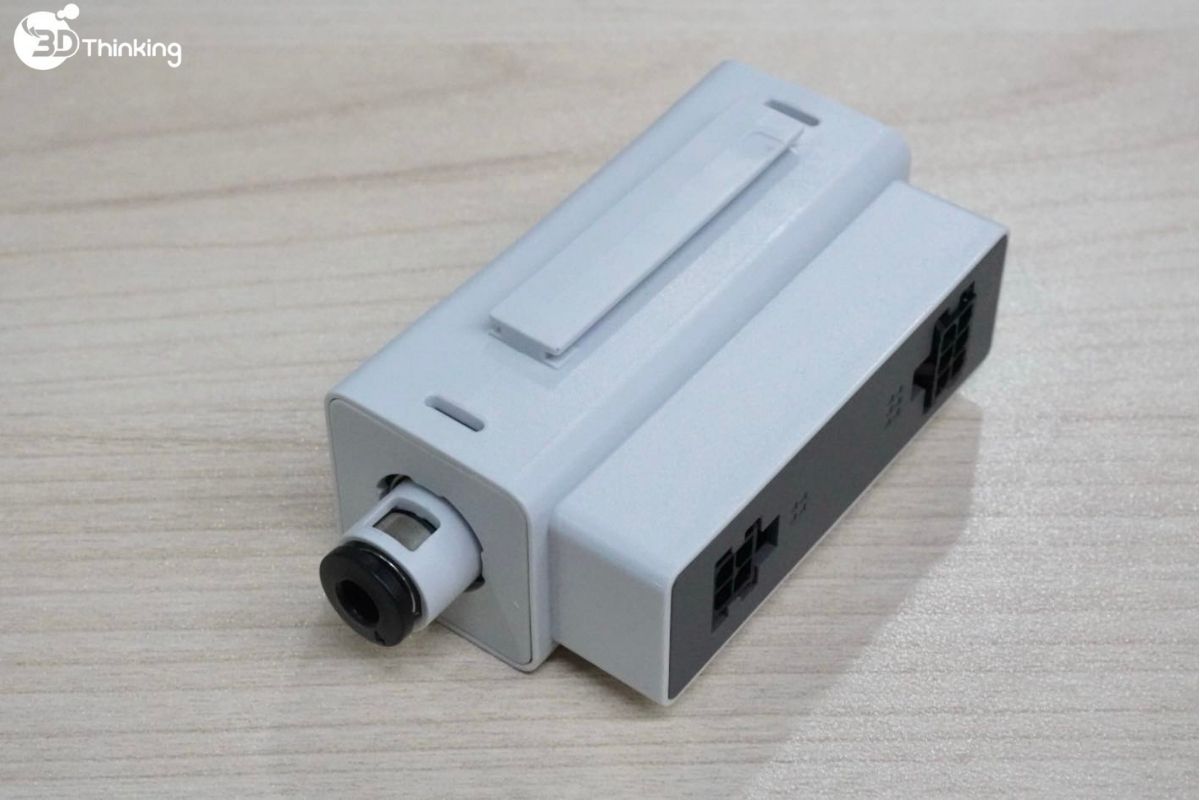

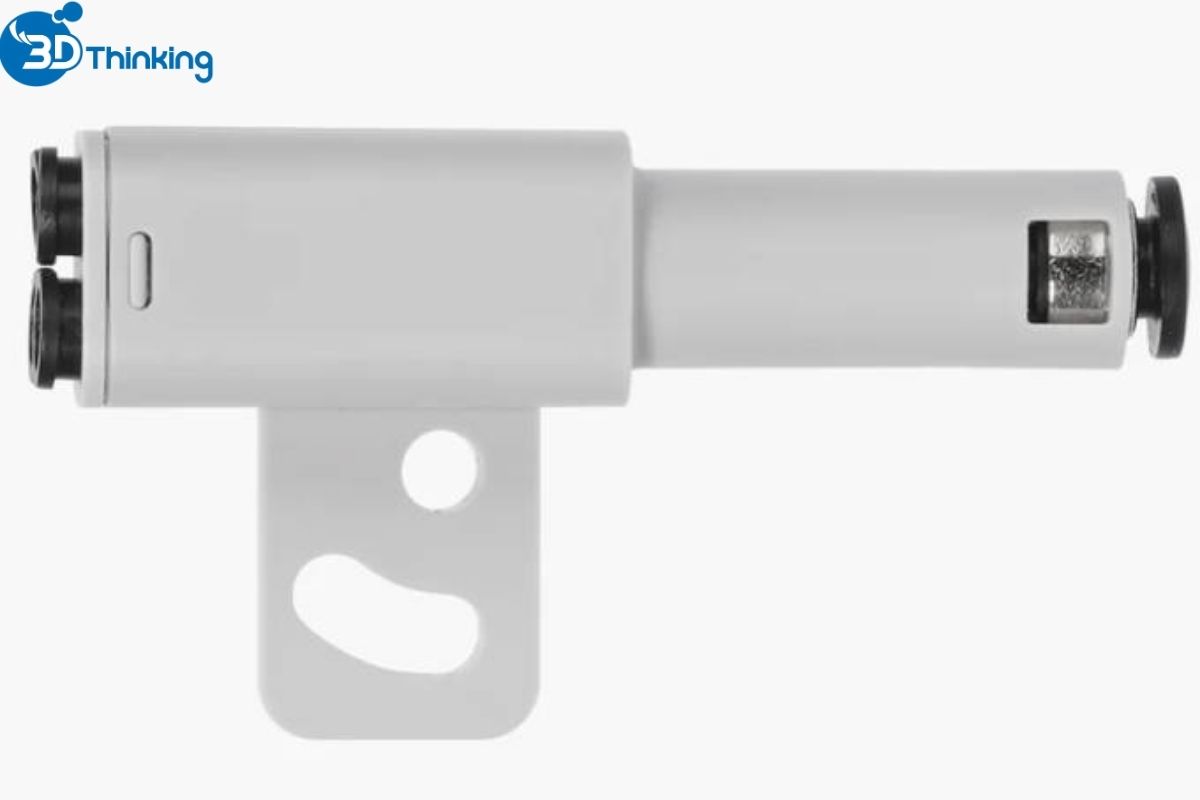

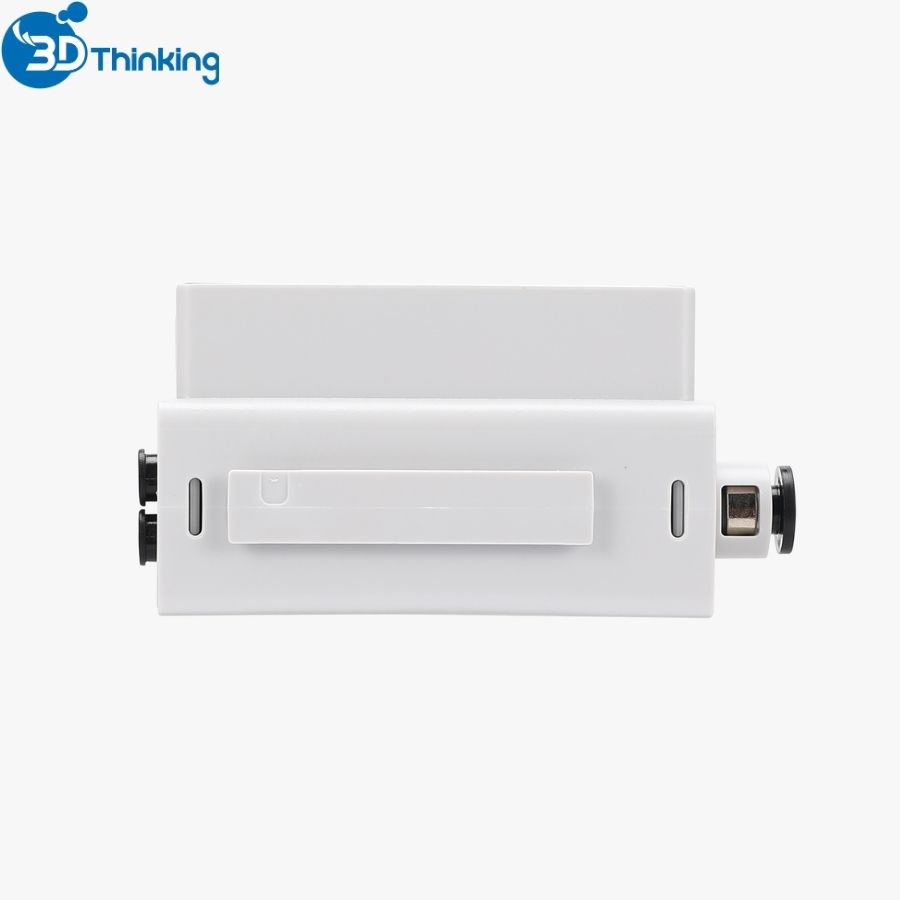

Các máy in khác nhau yêu cầu bộ đệm sợi nhựa (filament buffer) khác nhau. Vui lòng tham khảo bảng bên dưới để tìm loại Bộ đệm sợi nhựa (filament buffer) tương thích với model máy in của bạn.
| Model máy in | Bộ đệm sợi nhựa (Filament Buffer) | ||||
| A1 Series |  | ||||

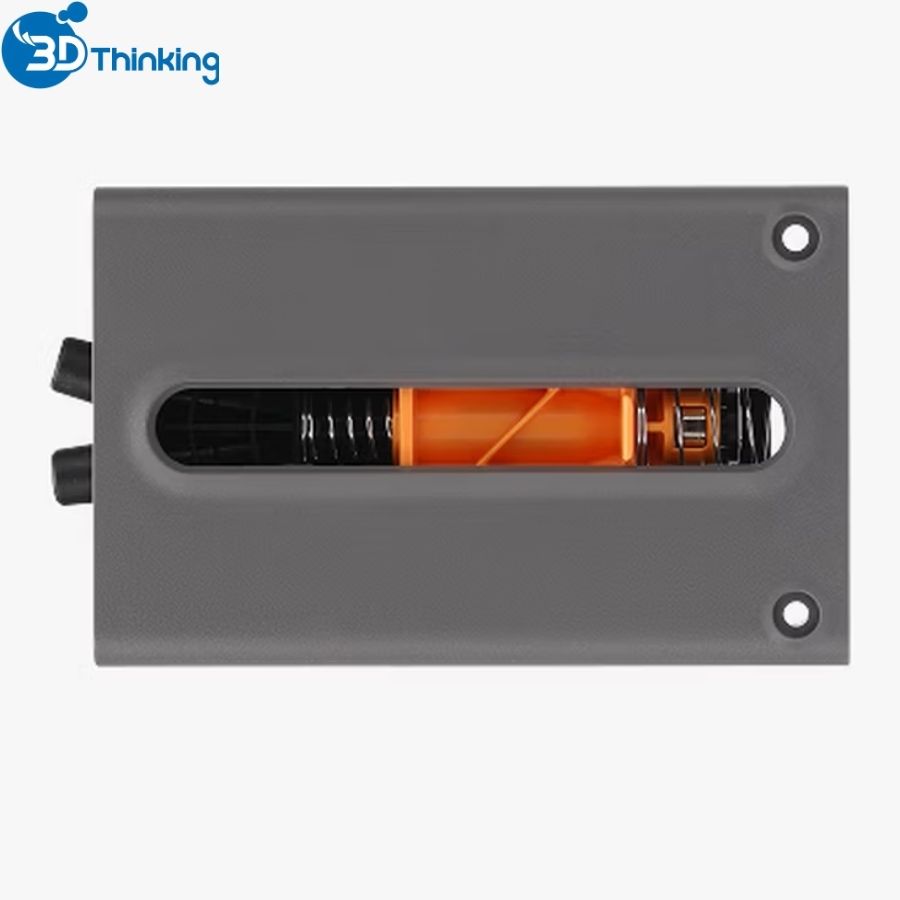

| X1/P1 Series |
| ||||
| P2S |  | ||||

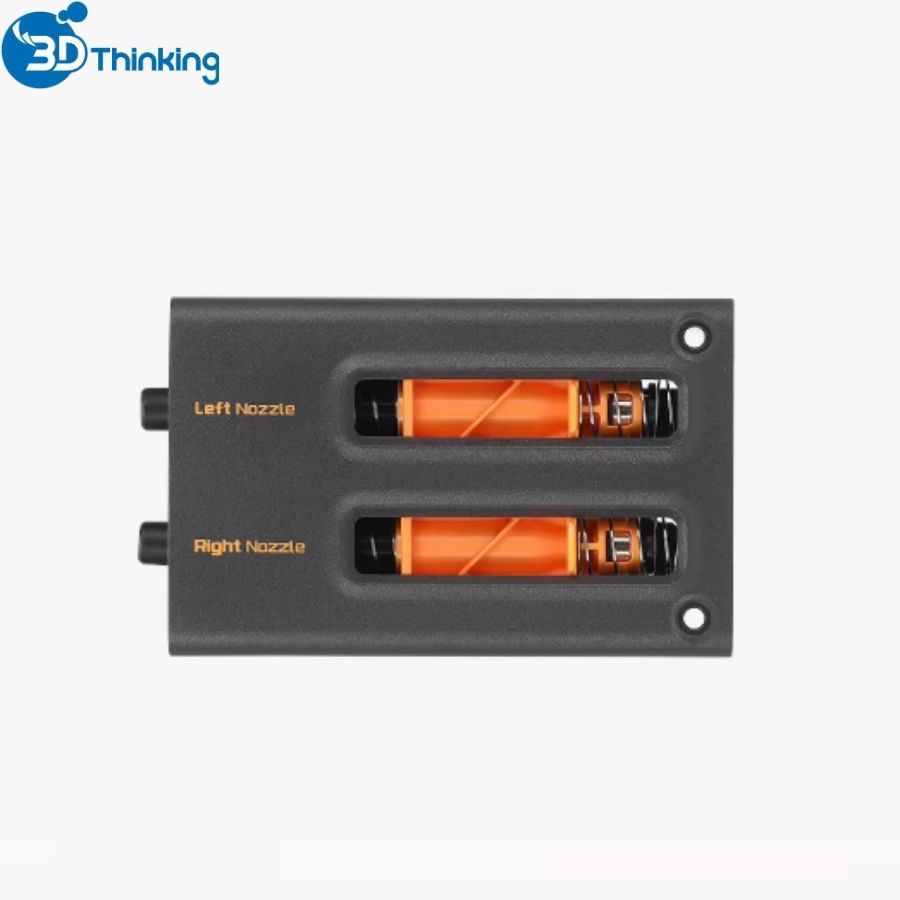

| H2 Series |
| ||||
| X2D |  |
Bộ chuyển đổi PTFE 4 trong 1
Giới thiệu:

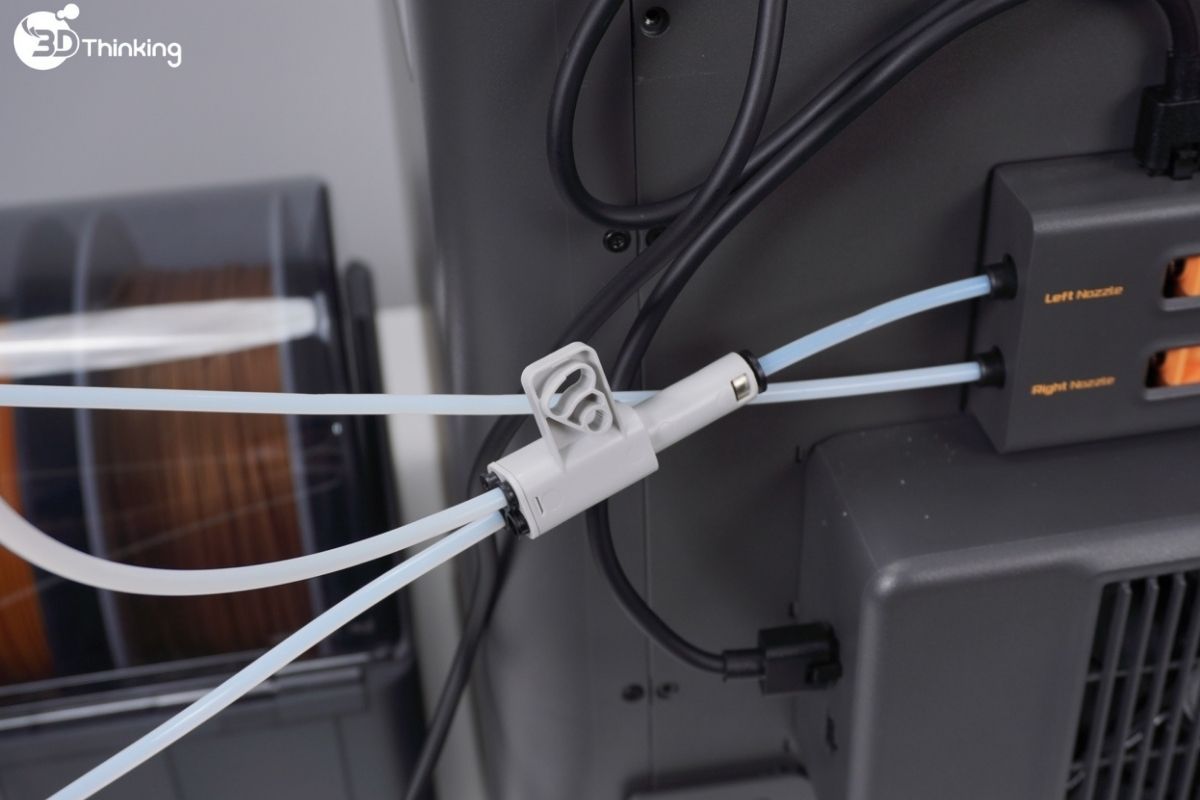

Bộ chuyển đổi PTFE 4-trong-1 là một phụ kiện quan trọng giúp kích hoạt khả năng kết nối nhiều AMS trên máy in 3D, cho phép sử dụng nhiều loại sợi nhựa hơn trong một tác vụ in.
Thiết bị có cấu trúc “bốn vào, một ra”. Đầu vào có bốn cổng để lắp bốn ống PTFE, dùng để kết nối với AMS hoặc cuộn sợi nhựa ngoài. Đầu ra chỉ có một cổng, dùng để kết nối với máy in thông qua một ống PTFE duy nhất.
Các loại:
Có hai phiên bản bộ chuyển đổi PTFE 4-trong-1: phiên bản tiêu chuẩn và phiên bản dành riêng cho dòng H2.
Lưu ý:
Máy in H2C yêu cầu sử dụng bộ chuyển đổi PTFE 4-trong-1 phiên bản dành riêng cho dòng H2, trong khi P2S và X2D yêu cầu sử dụng phiên bản tiêu chuẩn. Các model máy in khác có thể sử dụng một trong hai phiên bản tùy theo nhu cầu.
| Loại | Ảnh |

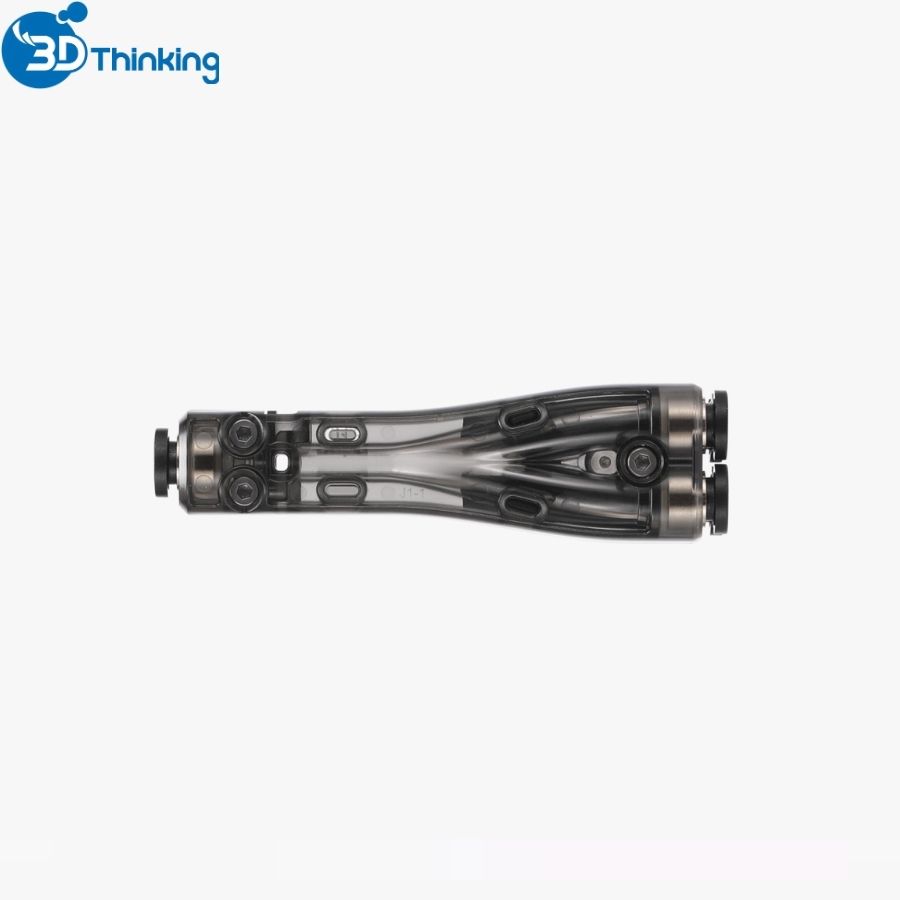

| Bộ chuyển đổi PTFE 4-trong-1 |  |
| Bộ chuyển đổi PTFE 4-trong-1 dành riêng cho dòng H2 |  |
Hướng dẫn kết nối AMS cho dòng H2
- Số lượng AMS tối đa có thể kết nối:

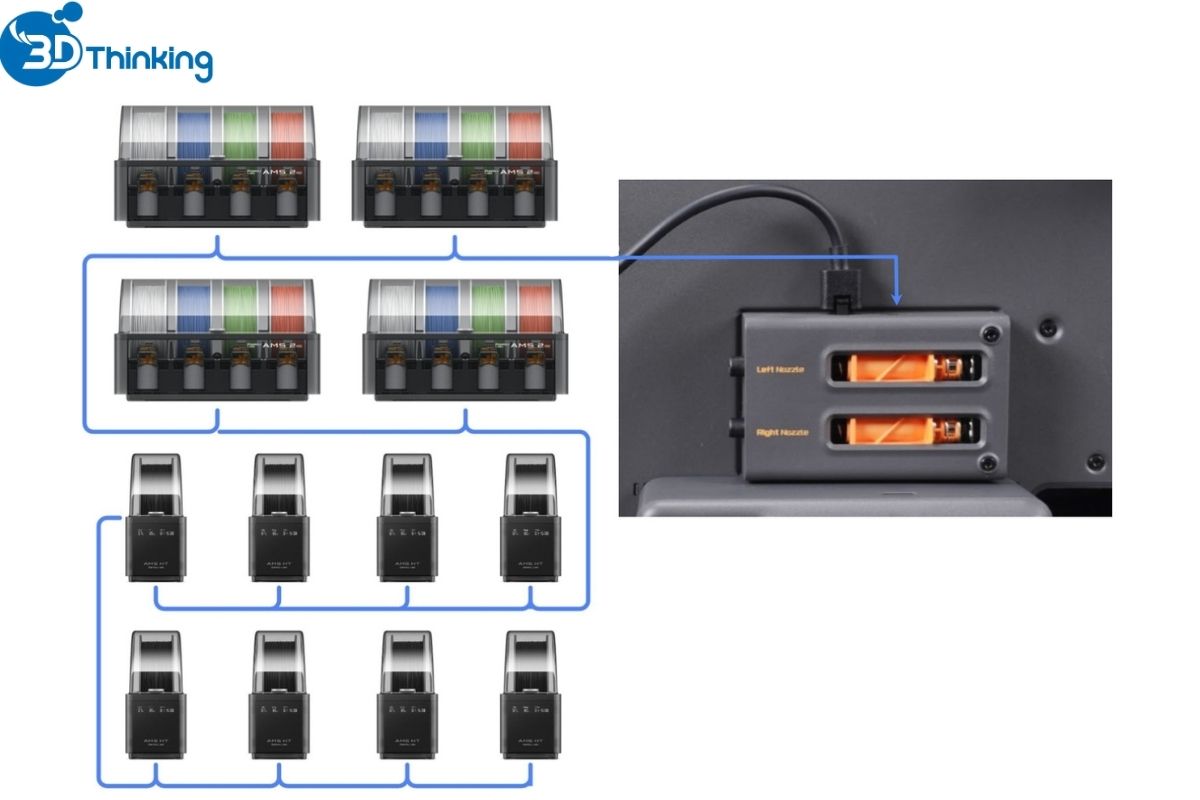

Dòng H2 hỗ trợ kết nối nhiều AMS với quy mô lớn, cho phép kết nối đồng thời tối đa 4 AMS 2 Pro và 8 AMS HT. - Số lượng màu tối đa:
H2C/H2D là máy in hai đầu phun (dual-nozzle). Trong trường hợp tối đa, tất cả các bộ AMS 2 Pro/HT có thể được gán cho một đầu phun, trong khi đầu phun còn lại sử dụng một cuộn sợi nhựa ngoài. Điều này cho phép đạt tối đa 4×4 + 8×1 + 1 (cuộn ngoài) = 25 màu. H2S là máy in một đầu phun (single-nozzle), do đó hỗ trợ in tối đa 24 màu. - Phụ kiện cần thiết:
Bộ đệm sợi nhựa (filament buffer) được tích hợp sẵn — không cần mua thêm. Một số cấu hình kết nối nhiều AMS sẽ cần sử dụng bộ chuyển đổi PTFE 4-trong-1.
Phương thức kết nối AMS với H2D và H2C là giống nhau. Người dùng có thể linh hoạt mở rộng hệ thống kết nối nhiều AMS tùy theo nhu cầu sử dụng.

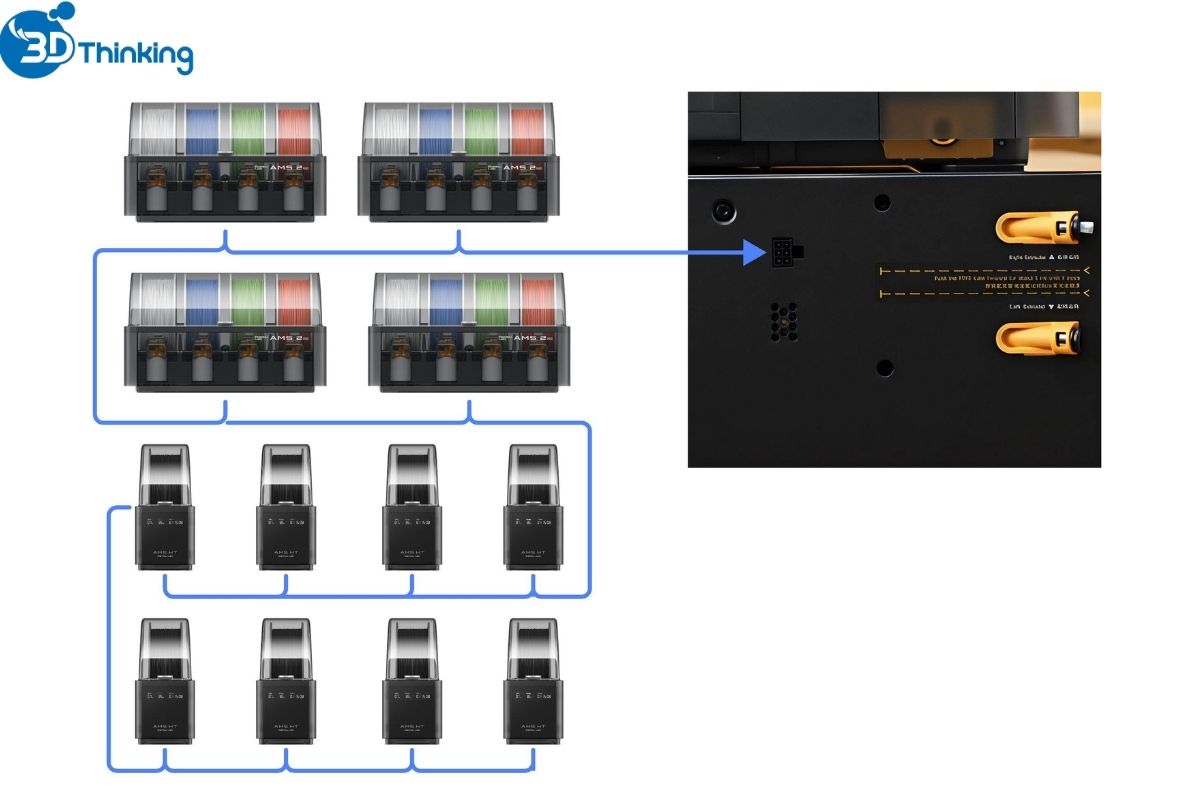

Kết nối cáp

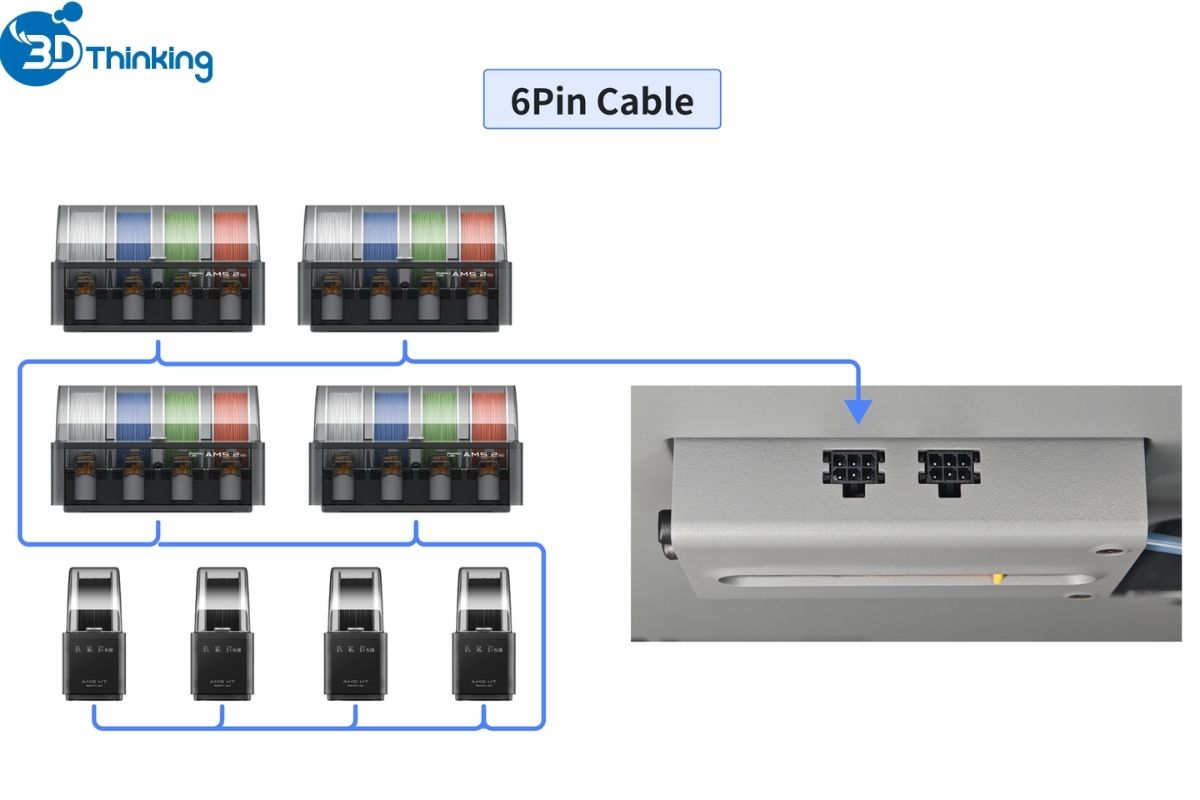

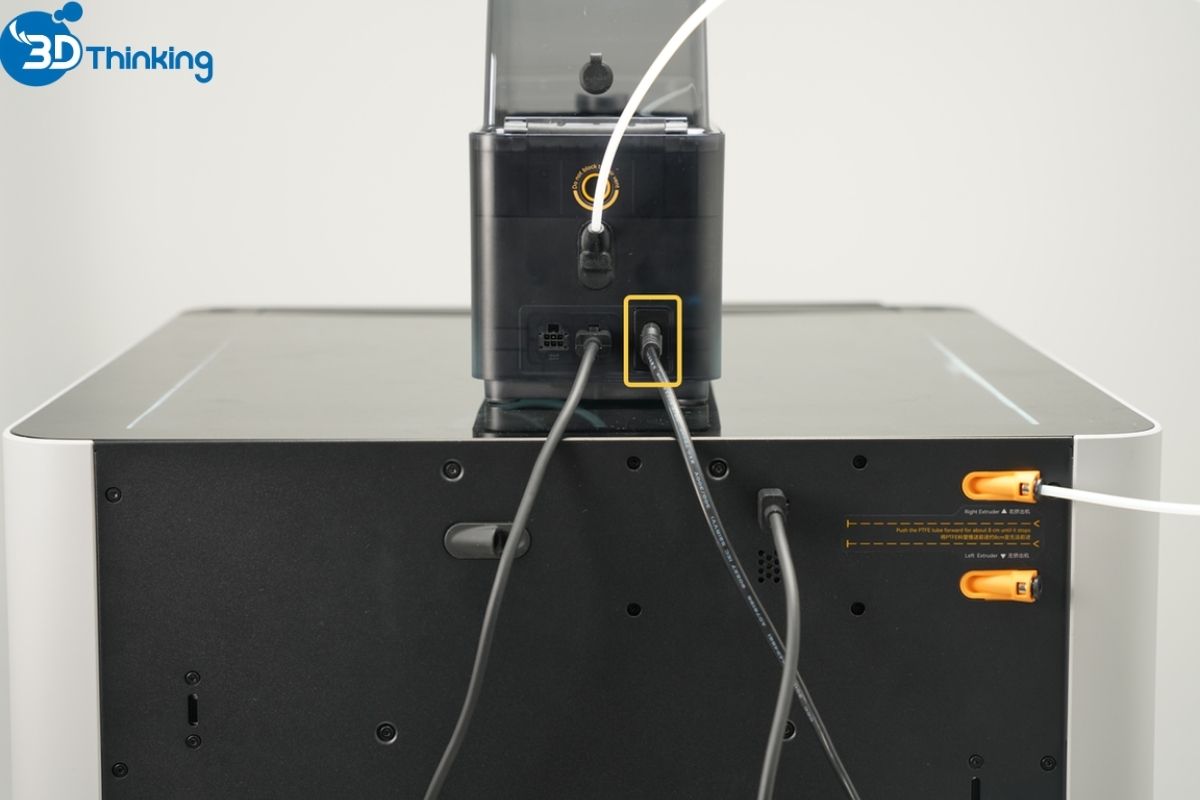

Cáp 6-pin được yêu cầu để kết nối AMS với máy in 3D nhằm cung cấp nguồn và truyền thông — số lượng cáp phụ thuộc vào số lượng AMS bạn đang kết nối.
Mỗi AMS có hai cổng 6-pin ở mặt sau, cho phép bạn kết nối nhiều AMS với nhau dạng chuỗi.
Lưu ý: Khi kết nối AMS 2 Pro hoặc AMS HT, luôn sử dụng cáp 6-pin phiên bản mới đi kèm. Việc sử dụng cáp 6-pin từ AMS (thế hệ 1) có thể gây ra tình trạng mất ổn định trong giao tiếp giữa AMS và máy in. AMS (thế hệ 1) vẫn tương thích với cáp 6-pin phiên bản mới.
Kết nối ống PTFE

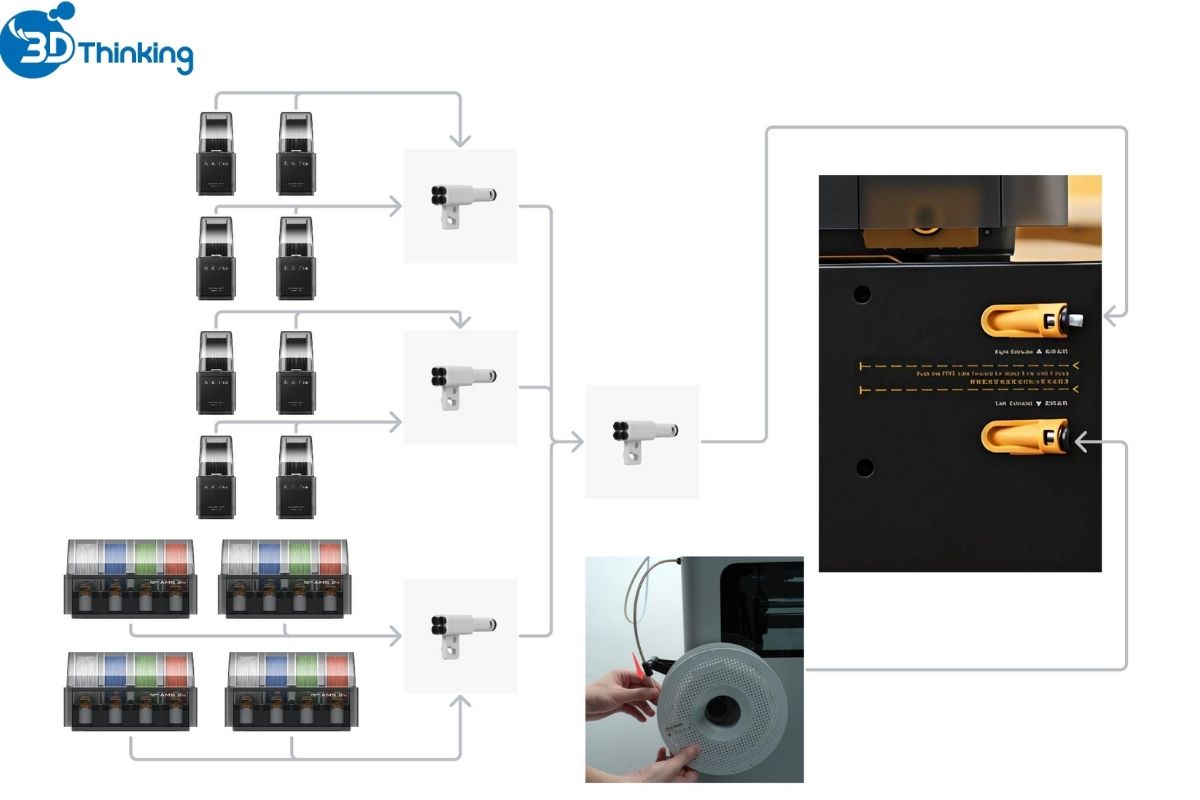

Khi kết nối đồng thời 4 bộ AMS 2 Pro và 8 bộ AMS HT, cần sử dụng bộ chuyển đổi PTFE 4-trong-1 để kết nối các ống PTFE.
H2C yêu cầu sử dụng bộ chuyển đổi PTFE 4-trong-1 dành riêng cho H2C.

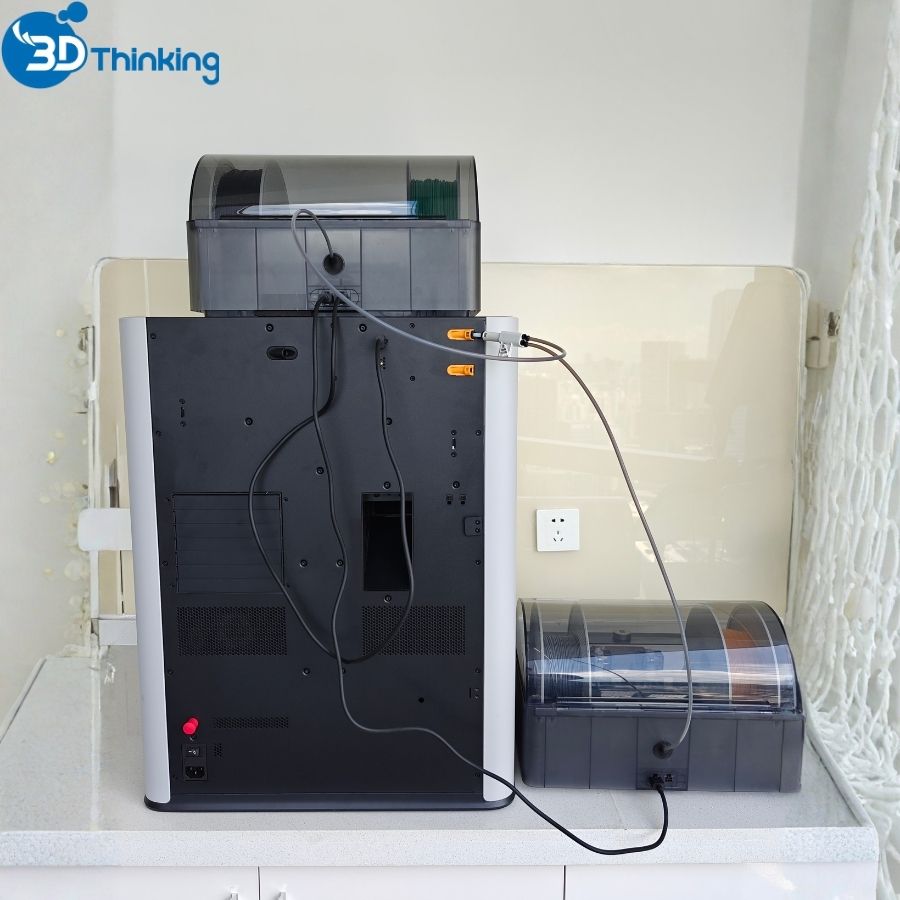

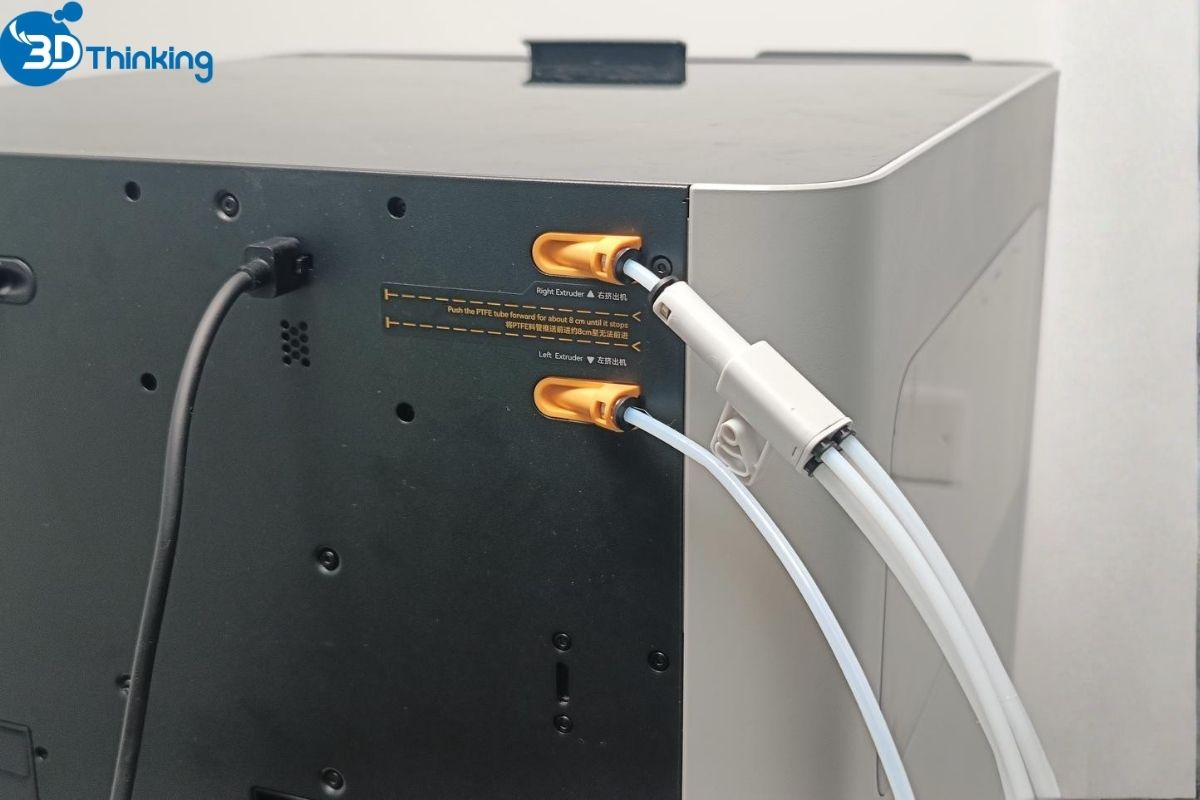

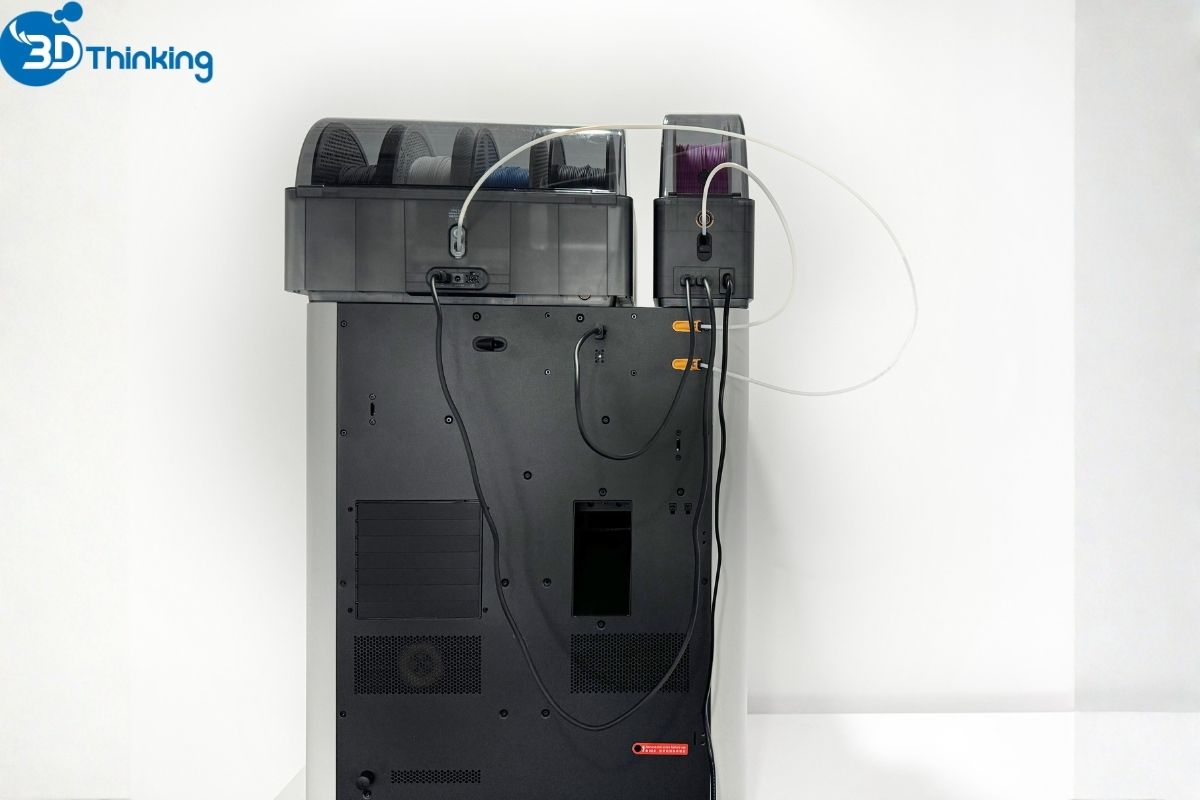

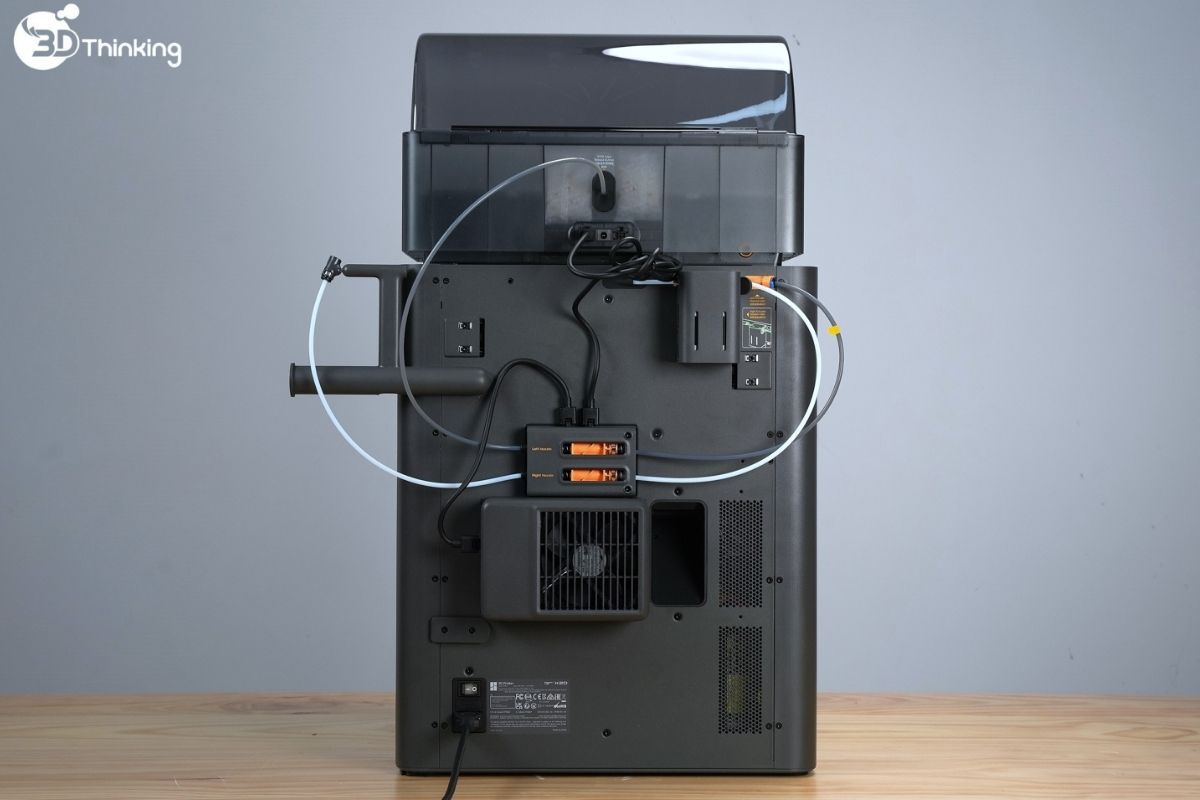

Hệ thống đệm sợi nhựa (filament buffer) của H2D/H2C có hai cổng đầu vào. Nếu bạn sử dụng một AMS cùng với một cuộn sợi nhựa ngoài, hoặc hai AMS cùng lúc, bạn có thể kết nối trực tiếp vào bộ đệm sợi nhựa mà không cần sử dụng bộ chuyển đổi PTFE 4-trong-1.

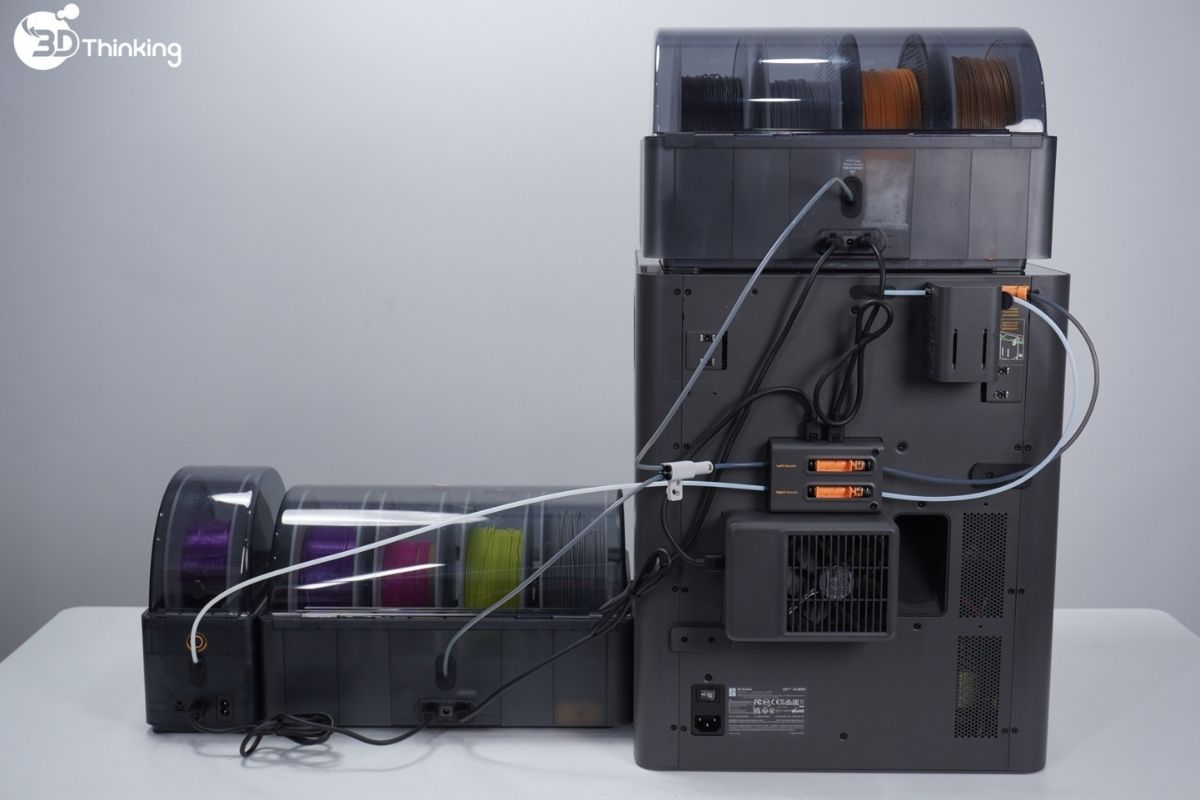

Nếu bạn cần sử dụng 2 AMS cùng với một cuộn sợi nhựa ngoài, hoặc 3 AMS trở lên, bạn cần dùng bộ chuyển đổi PTFE 4-trong-1 để hỗ trợ kết nối nhiều AMS ổn định hơn.
Khi kết nối hai bộ AMS với H2S, cũng cần sử dụng bộ chuyển đổi PTFE 4-trong-1.
Hướng dẫn kết nối máy in X2D
- Số lượng kết nối tối đa: X2D hỗ trợ kết nối nhiều AMS với quy mô lớn, cho phép kết nối đồng thời tối đa 4 AMS 2 Pro và 8 AMS HT.
- In đa màu: Vì X2D là máy in hai đầu phun (dual-nozzle), trong cấu hình tối đa, toàn bộ các bộ AMS 2 Pro/HT có thể được gán cho một đầu phun, trong khi đầu phun còn lại sử dụng cuộn sợi nhựa ngoài. Điều này cho phép đạt tối đa 4×4 + 8×1 + 1 (cuộn ngoài) = 25 màu.
- Phụ kiện cần thiết: Trong các trường hợp kết nối nhiều AMS, cần mua bộ chuyển đổi PTFE 4-trong-1 phiên bản II khi sử dụng nhiều hơn hai bộ AMS.
Kết nối cáp
Cáp 6-pin được sử dụng để kết nối AMS với máy in 3D nhằm cung cấp nguồn điện và truyền thông — số lượng cáp cần dùng phụ thuộc vào số lượng AMS bạn đang kết nối.
Mỗi AMS có hai cổng 6-pin ở mặt sau, cho phép kết nối nối nhiều AMS với nhau theo dạng chuỗi.
Lưu ý:
Khi kết nối AMS 2 Pro hoặc AMS HT, luôn sử dụng cáp 6-pin phiên bản mới đi kèm. Việc sử dụng cáp 6-pin từ AMS (thế hệ 1) có thể gây mất ổn định trong giao tiếp giữa AMS và máy in. AMS (thế hệ 1) vẫn tương thích với cáp 6-pin phiên bản mới.
Nếu X2D không được kết nối với quạt hút khí ngoài, có thể sử dụng bất kỳ một trong hai cổng 6-pin của bộ đệm (buffer) để kết nối AMS.
Kết nối ống PTFE

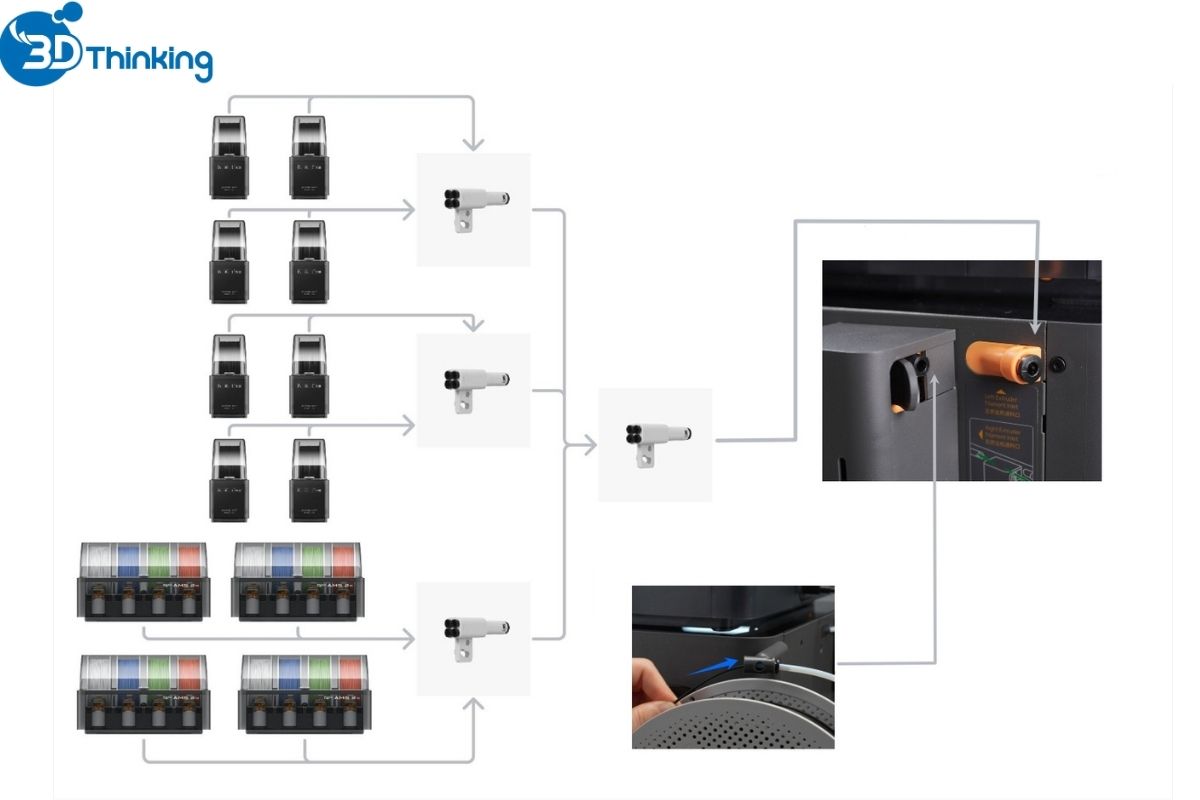

- Số lượng kết nối tối đa: 4 AMS 2 Pro + 8 AMS HT + cuộn sợi nhựa ngoài.
Bộ đệm (buffer) của X2D có hai cổng đầu vào sợi nhựa. Nếu chỉ sử dụng một AMS cùng với một cuộn sợi nhựa ngoài, hoặc hai bộ AMS, thì không cần bộ chuyển đổi PTFE 4-trong-1; có thể kết nối trực tiếp vào bộ đệm.
Để sử dụng 2 AMS cùng với một cuộn sợi nhựa ngoài, hoặc mở rộng hệ thống từ 3 AMS trở lên, cần sử dụng bộ chuyển đổi PTFE 4-trong-1 để hỗ trợ kết nối nhiều AMS ổn định hơn.
Cảnh báo: Bộ đệm (buffer) phải được đặt giữa máy in và mỗi AMS. Khi kết nối nhiều AMS, hãy lắp bộ chuyển đổi PTFE 4-trong-1 giữa AMS và bộ đệm; tuyệt đối không đấu ngược chiều kết nối.
Hướng dẫn kết nối dòng X1/P
Phần này sử dụng P2S làm ví dụ. Phương thức kết nối một hoặc kết nối nhiều AMS của X1/P1 tương tự như P2S.
Số lượng AMS kết nối tối đa:
- P2S hỗ trợ kết nối nhiều AMS với tối đa 4 AMS 2 Pro và 4 AMS HT cùng lúc — tổng cộng 8 thiết bị với 20 khe vật liệu.
- X1/P1 hỗ trợ kết nối nhiều AMS với tối đa 4 AMS 2 Pro hoặc 4 AMS HT — tổng 4 thiết bị.
Phụ kiện cần thiết:
- Bộ P2S Combo đã bao gồm bộ đệm sợi nhựa (filament buffer) — không cần mua thêm.
- Khi kết hợp máy P2S standalone với AMS standalone, bạn cũng cần mua thêm bộ đệm sợi nhựa (P2S filament buffer).
- Khi kết nối 1 AMS với dòng X1/P1, cần mua riêng bộ đệm sợi nhựa (Filament Buffer), đầu nối ống PTFE và cáp 4-pin.

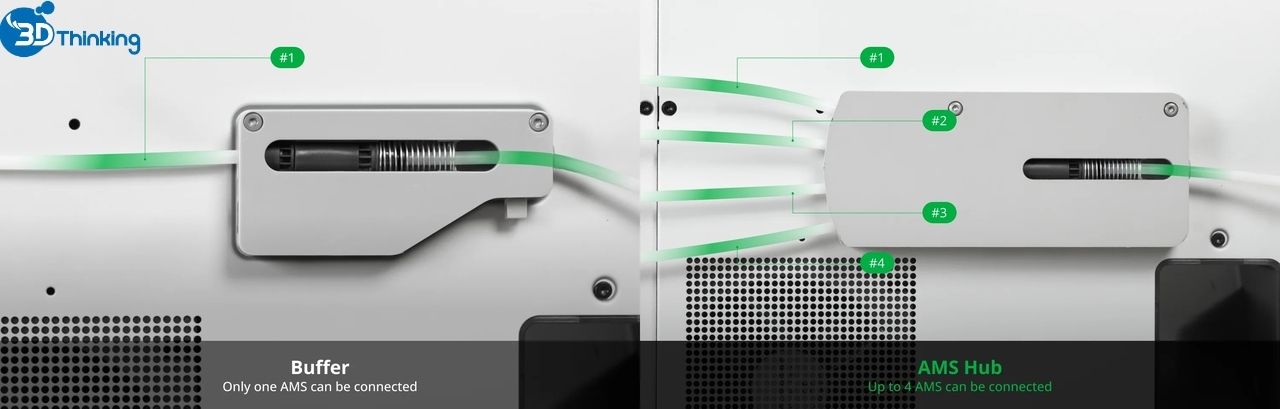

- Khi kết nối từ 2 AMS trở lên với X1/P1, cần mua thêm AMS Hub, đầu nối ống PTFE (PTFE Tube Coupler) và cáp 4-pin.
- Một số cấu hình kết nối nhiều AMS sẽ cần sử dụng thêm bộ chuyển đổi PTFE 4-trong-1.
Kết nối cáp
Cáp 6-pin được sử dụng để kết nối AMS với máy in 3D nhằm cung cấp nguồn và truyền thông — số lượng cáp phụ thuộc vào số lượng AMS bạn đang kết nối.
Mỗi AMS có hai cổng 6-pin ở mặt sau, cho phép kết nối nhiều AMS với nhau theo dạng chuỗi.
Lưu ý:
- Khi kết nối AMS 2 Pro hoặc AMS HT, luôn sử dụng cáp 6-pin phiên bản mới đi kèm. Việc sử dụng cáp 6-pin từ AMS (thế hệ 1) có thể gây mất ổn định trong giao tiếp giữa AMS và máy in. AMS (thế hệ 1) vẫn tương thích với cáp 6-pin phiên bản mới.
- Ngoài ra, bộ đệm (buffer) của P2S không hỗ trợ sử dụng đồng thời hai cổng 6-pin để kết nối AMS/AMS 2 Pro/AMS HT. Một trong hai cổng là cổng dự phòng, dùng để cấp nguồn và mở rộng giao tiếp cho các thiết bị (ví dụ: bộ kit chụp timelapse).
Kết nối ống PTFE

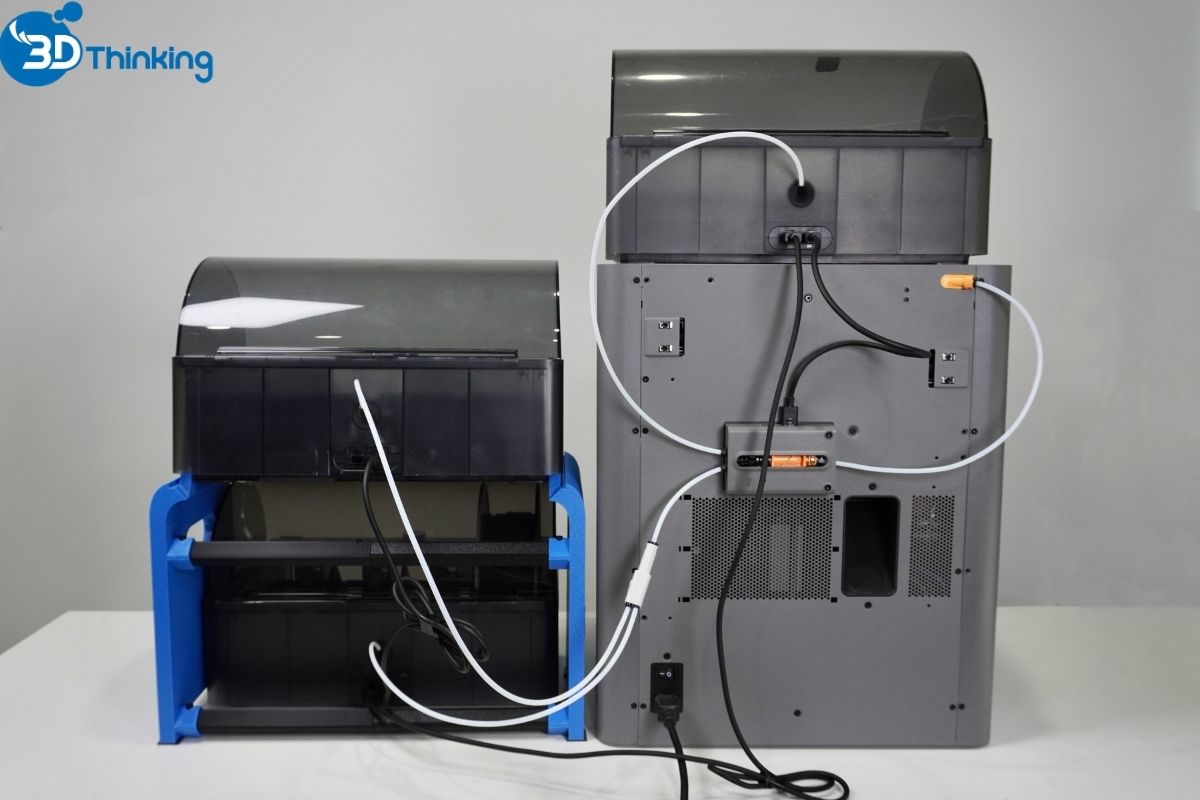

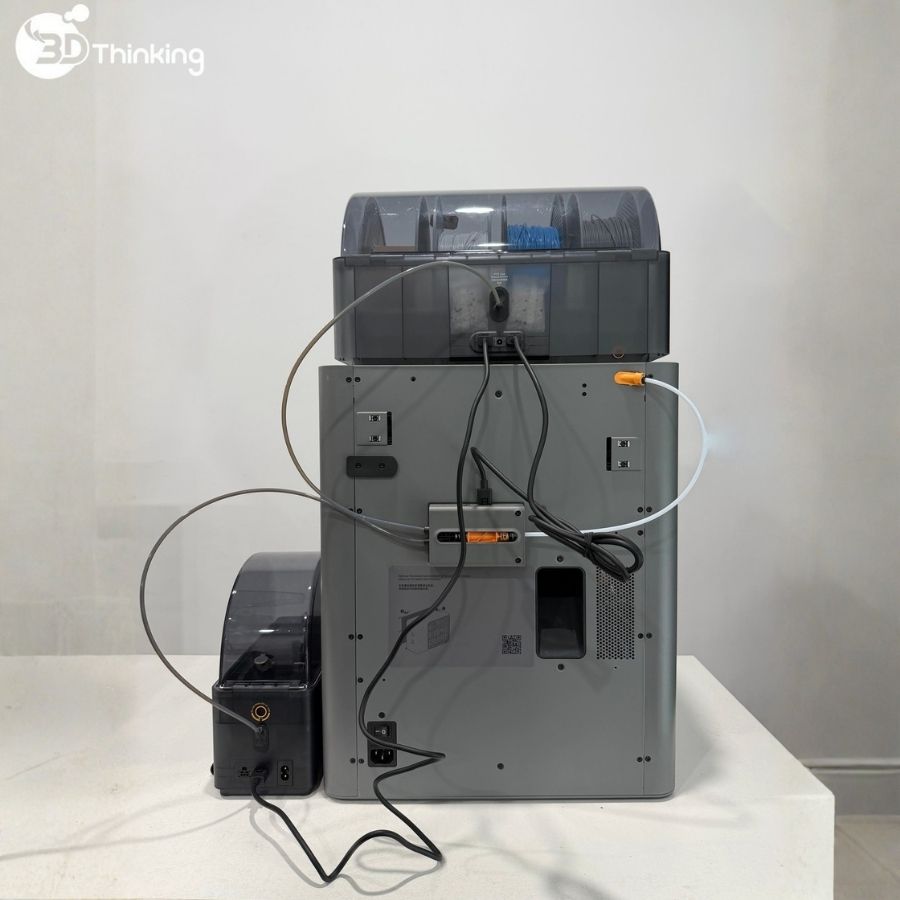

Nếu chỉ sử dụng hai bộ AMS, không cần bộ chuyển đổi PTFE 4-trong-1; có thể kết nối trực tiếp vào bộ đệm (buffer).
Khi kết nối từ 3 bộ AMS trở lên, cần sử dụng bộ chuyển đổi PTFE 4-trong-1 để kết nối các ống PTFE và mở rộng hệ thống kết nối nhiều AMS.
Bộ đệm sợi nhựa (filament buffer) phải được đặt giữa máy in và từng AMS. Khi muốn kết nối nhiều AMS, bộ chuyển đổi PTFE 4-trong-1 phải được kết nối giữa AMS và bộ đệm sợi nhựa. Không được đấu ngược chiều kết nối.
 |  |
Phương thức kết nối của X1 và P1 được minh họa bên dưới. Tương tự, phía bên trái kết nối với AMS và phía bên phải kết nối với máy in.

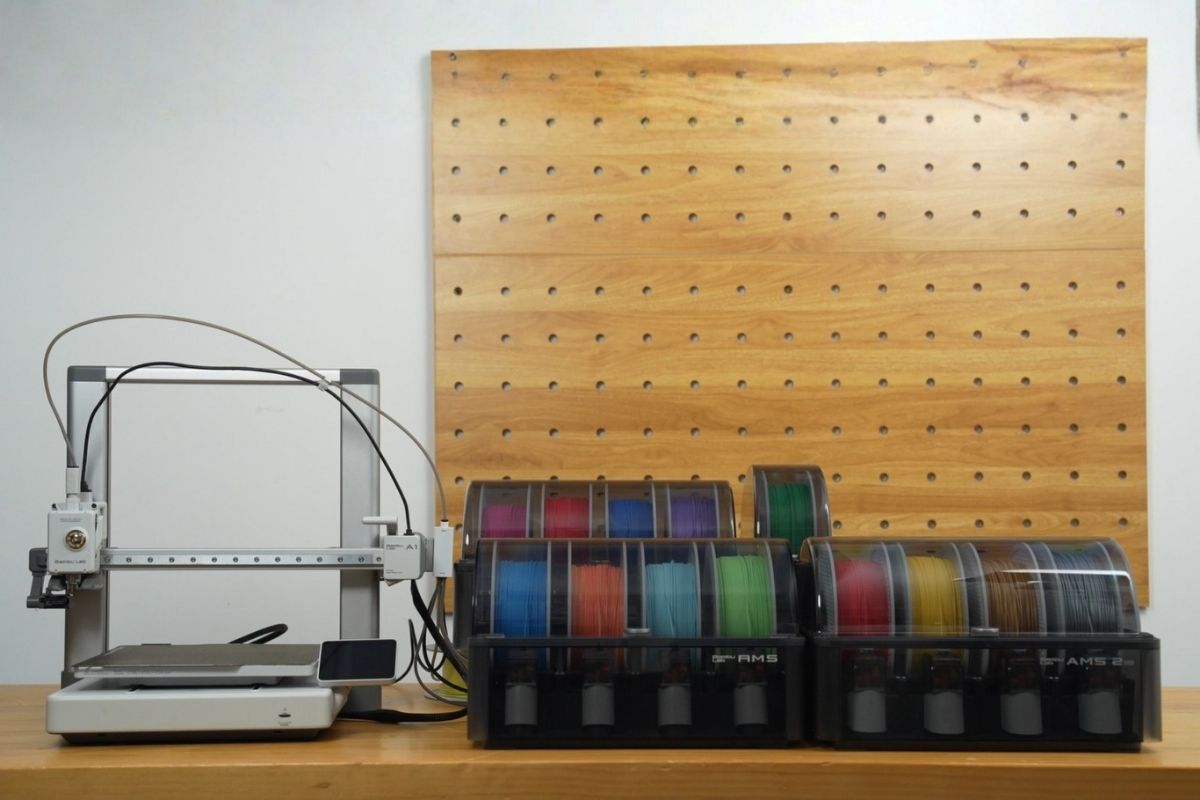

Hướng dẫn kết nối dòng A
Số lượng AMS kết nối tối đa:
Dòng máy A hỗ trợ kết nối nhiều AMS cùng lúc, với tối đa 4 AMS (AMS, AMS 2 Pro hoặc AMS HT) kết nối đồng thời. Bạn có thể kết hợp các model này theo bất kỳ tỷ lệ nào. Ngoài ra, bạn có thể kết nối 1 AMS lite, nhưng AMS lite không thể kết hợp với các dòng AMS khác.
Phụ kiện cần thiết:

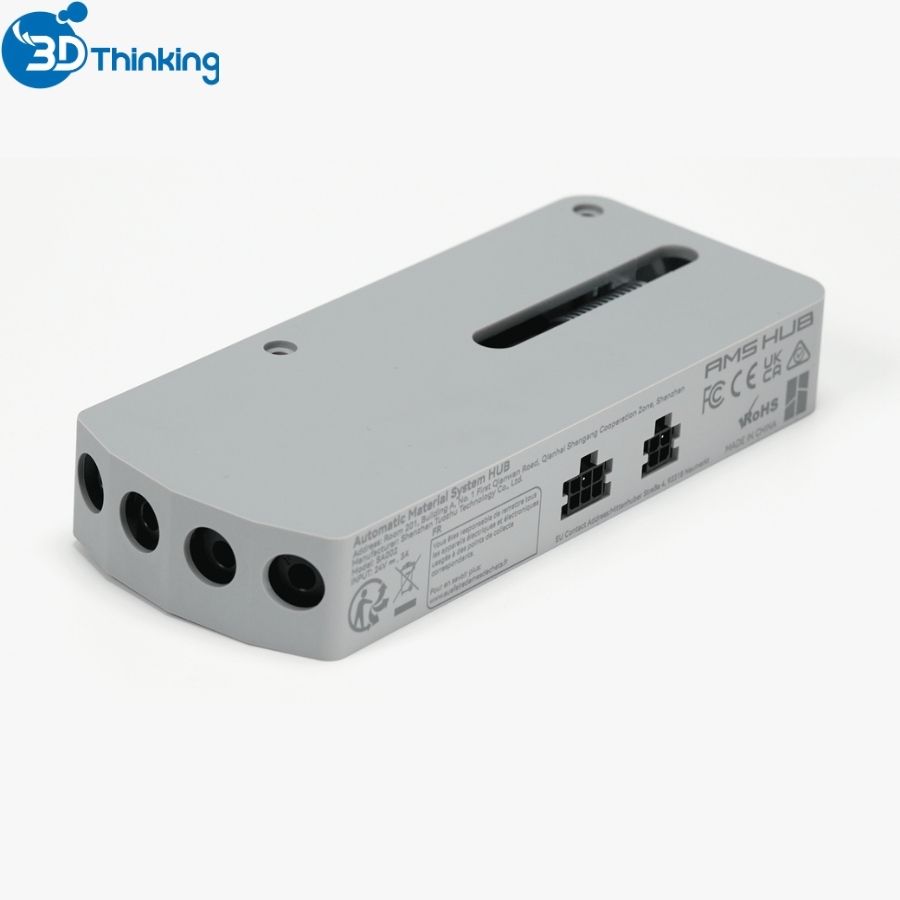

Để kết nối AMS, AMS 2 Pro hoặc AMS HT, cần sử dụng A Series AMS Hub, và thiết bị này phải được mua riêng.
Vui lòng cập nhật firmware máy in lên phiên bản 01.07.00.00 hoặc mới hơn để đảm bảo khả năng kết nối nhiều AMS hoạt động ổn định.
Lưu ý: Không sử dụng bộ đệm sợi nhựa (filament buffer) hoặc AMS Hub đi kèm AMS để kết nối máy in dòng A với AMS. Việc sử dụng sai có thể khiến filament buffer hoặc AMS Hub bị trục trặc hoặc hư hỏng. Trong trường hợp này, filament buffer hoặc AMS Hub sẽ không được bảo hành. Vui lòng sử dụng A1 AMS Hub chuyên dụng để kết nối AMS với dòng máy A.
Yêu cầu đối với chức năng sấy AMS
Yêu cầu nguồn điện khi sấy AMS 2 Pro
- Khi máy in dòng H2 series/P2S được kết nối với một AMS 2 Pro, AMS 2 Pro có thể lấy nguồn điện trực tiếp từ máy in để thực hiện chức năng sấy. Không cần thêm phụ kiện bổ sung.

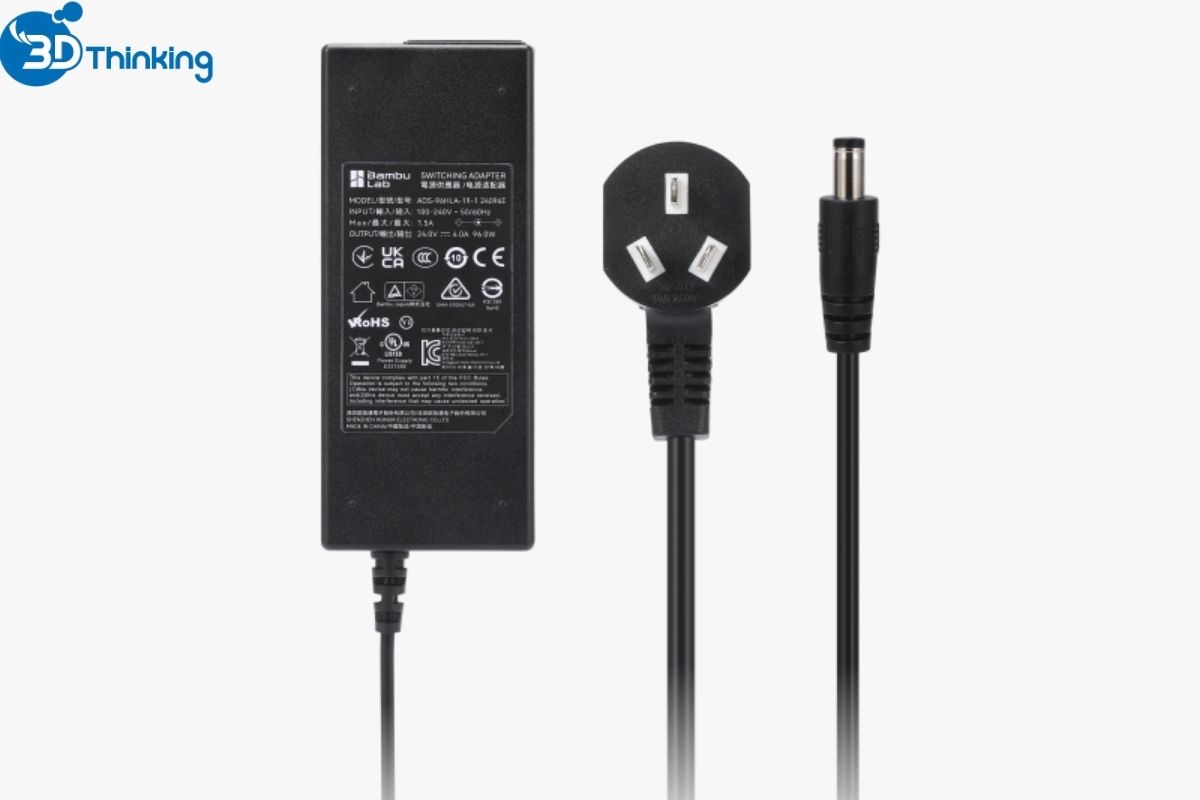

- Khi máy in dòng H2 series/P2S được kết nối với nhiều AMS 2 Pro, chỉ một thiết bị có thể sử dụng nguồn điện từ máy in. Các thiết bị còn lại phải được cấp nguồn riêng thông qua adapter nguồn chuyên dụng (bán riêng).
- Khi sử dụng AMS 2 Pro với máy in dòng X1/P1/A1, mỗi AMS 2 Pro đều phải được cấp nguồn qua adapter nguồn để sử dụng chức năng sấy.
Nếu máy in đang nạp sợi nhựa hoặc đang in đồng thời cấp nguồn cho AMS 2 Pro để sấy, công suất sấy sẽ tự động bị giảm để ưu tiên hiệu suất in. Vì vậy, nên sử dụng adapter nguồn ngoài để đạt hiệu quả sấy tốt hơn, đặc biệt trong các cấu hình kết nối nhiều AMS.
 |  |

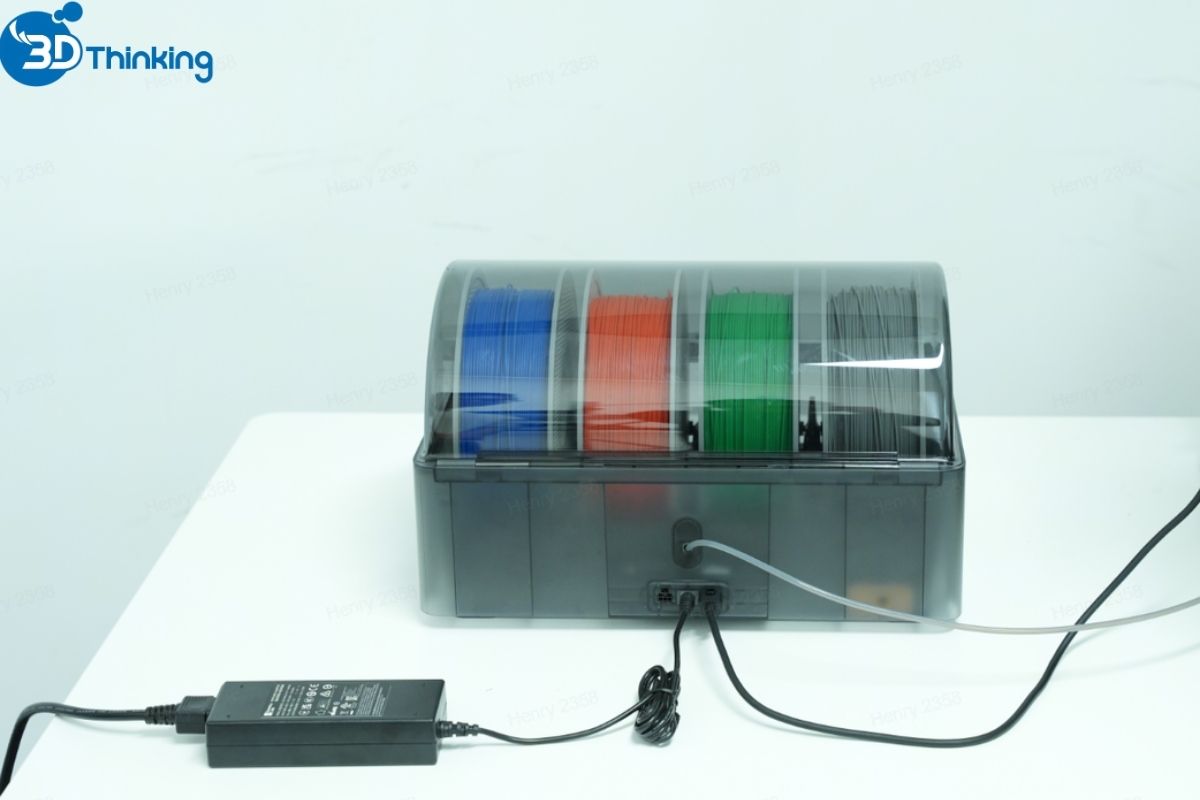

Yêu cầu nguồn điện khi sấy AMS HT
Bất kể model máy in nào, mỗi AMS HT đều cần nguồn điện ngoài để kích hoạt chức năng sấy. Thiết bị không hỗ trợ lấy nguồn trực tiếp từ máy in để sấy (cáp nguồn đã được bao gồm — không cần mua thêm).
Yêu cầu giao tiếp của chức năng sấy
Để sử dụng chức năng sấy, AMS 2 Pro/HT phải được kết nối với máy in thông qua cáp 6 chân để giao tiếp. Chế độ sấy ngoại tuyến không được hỗ trợ.
Lưu ý: Luôn sử dụng cáp 6 chân phiên bản mới đi kèm với AMS 2 Pro và AMS HT. Việc sử dụng cáp 6 chân từ AMS (thế hệ 1) có thể gây ra kết nối giao tiếp không ổn định giữa AMS và máy in. AMS (thế hệ 1) vẫn tương thích với cáp 6 chân phiên bản mới.
GHI CHÚ CUỐI
3D THINKING hy vọng bài viết này hữu ích và cung cấp đầy đủ thông tin. Để đảm bảo thực hiện an toàn và hiệu quả, nếu bạn có bất kỳ thắc mắc hoặc vấn đề nào liên quan đến quy trình được mô tả trong bài viết này, chúng tôi khuyến nghị gửi form hỗ trợ hoặc liên hệ tổng đài 19007451 về vấn đề của bạn. Đội ngũ kỹ thuật viên 3D THINKING sẽ phản hồi và hỗ trợ bạn ngay khi nhận được yêu cầu
