Cách Vệ Sinh Tắc Nghẽn Bộ Đùn Nhựa Bambu Lab P2S Chi Tiết Từ A-Z

Tình trạng tắc nghẽn bộ đùn nhựa Bambu Lab P2S thường xảy ra do hiện tượng truyền nhiệt ngược (heat creep). Khi lỗi này xuất hiện, máy in 3D sẽ không thể tiếp tục đùn sợi nhựa (filament), gây gián đoạn quá trình in và ảnh hưởng trực tiếp đến chất lượng bản in.

Trong bài viết này, 3D Thinking sẽ hướng dẫn bạn cách xử lý và vệ sinh bộ đùn nhựa Bambu Lab P2S  nhanh chóng, an toàn và đúng kỹ thuật, giúp khôi phục khả năng đùn nhựa ổn định cũng như duy trì hiệu suất hoạt động của máy in 3D trong thời gian dài.

Hình ảnh bên dưới minh họa vị trí tắc nghẽn bộ đùn nhựa Bambu Lab P2S thường gặp:

Dụng cụ và vật liệu cần thiết để vệ sinh tắc nghẽn bộ đùn nhựa Bambu Lab P2S

• Lục giác H2.0
• Lục giác H1.5
• Kéo hoặc kìm cắt
• Nhíp đầu dẹt
• Thời gian ước tính: 15 phút

Lưu ý

Trước khi thực hiện vệ sinh tắc nghẽn bộ đùn nhựa Bambu Lab P2S, hãy tắt nguồn máy in và rút dây nguồn để tránh chập mạch, có thể gây hư hỏng linh kiện hoặc tạo ra nguy cơ mất an toàn. Luôn kiểm tra nhiệt độ của cụm đầu nóng (hotend) và bàn in gia nhiệt (heatbed) trước khi tiến hành bảo trì. Nếu bắt buộc phải thao tác khi các bộ phận còn nóng, hãy đeo găng tay chịu nhiệt để đảm bảo an toàn và hiệu quả trong quá trình thực hiện.

Các bước xử lý tắc nghẽn bộ đùn nhựa Bambu Lab P2S

Khi xảy ra tình trạng tắc nghẽn bộ đùn nhựa Bambu Lab P2S, máy in có thể xuất hiện hiện tượng không đùn nhựa, kẹt sợi hoặc phát ra tiếng kêu bất thường trong quá trình in. Dưới đây là hướng dẫn chi tiết cách tháo và xử lý bộ đùn để khắc phục lỗi.

1. Tháo nắp trước của cụm đầu in (Toolhead Front Cover)

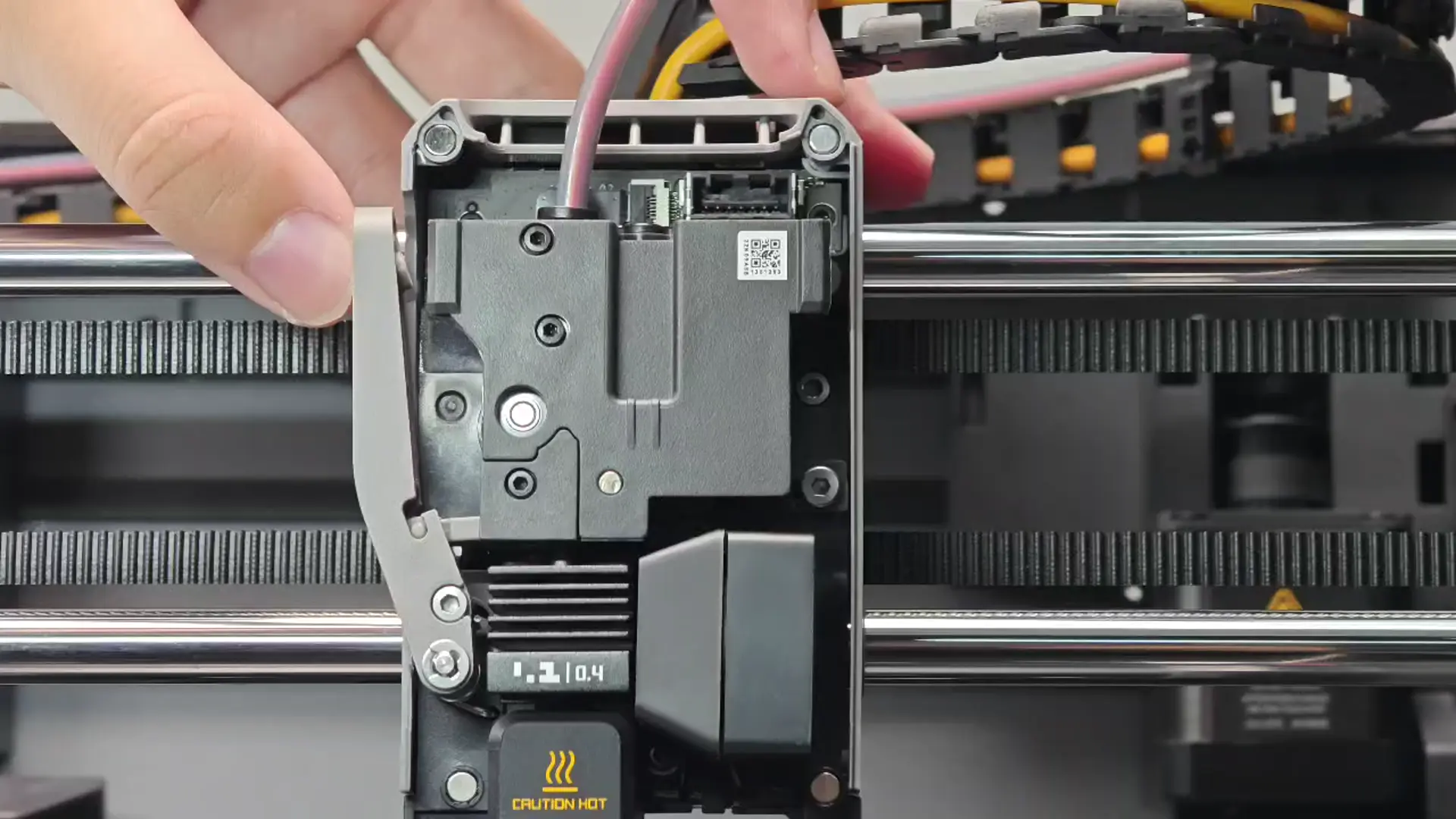

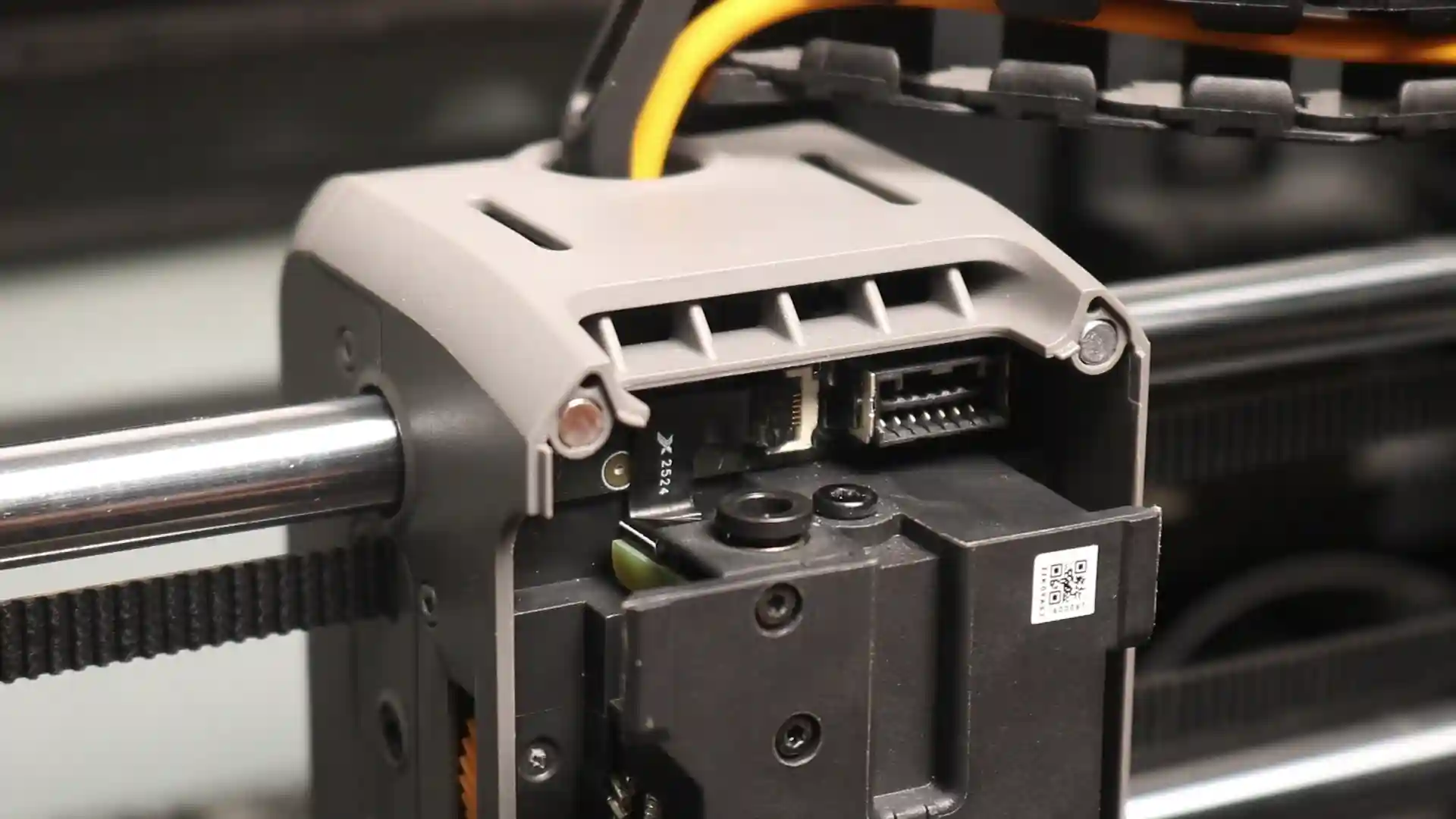

Mở nắp trước của cụm đầu in (toolhead front cover), nhấn chốt đầu nối (connector latch) và rút cáp ra; sau đó nhấc nắp ra khỏi cụm đầu in.

2. Cắt sợi nhựa giữa cụm đầu nóng (Hotend) và bộ đùn (Extruder)

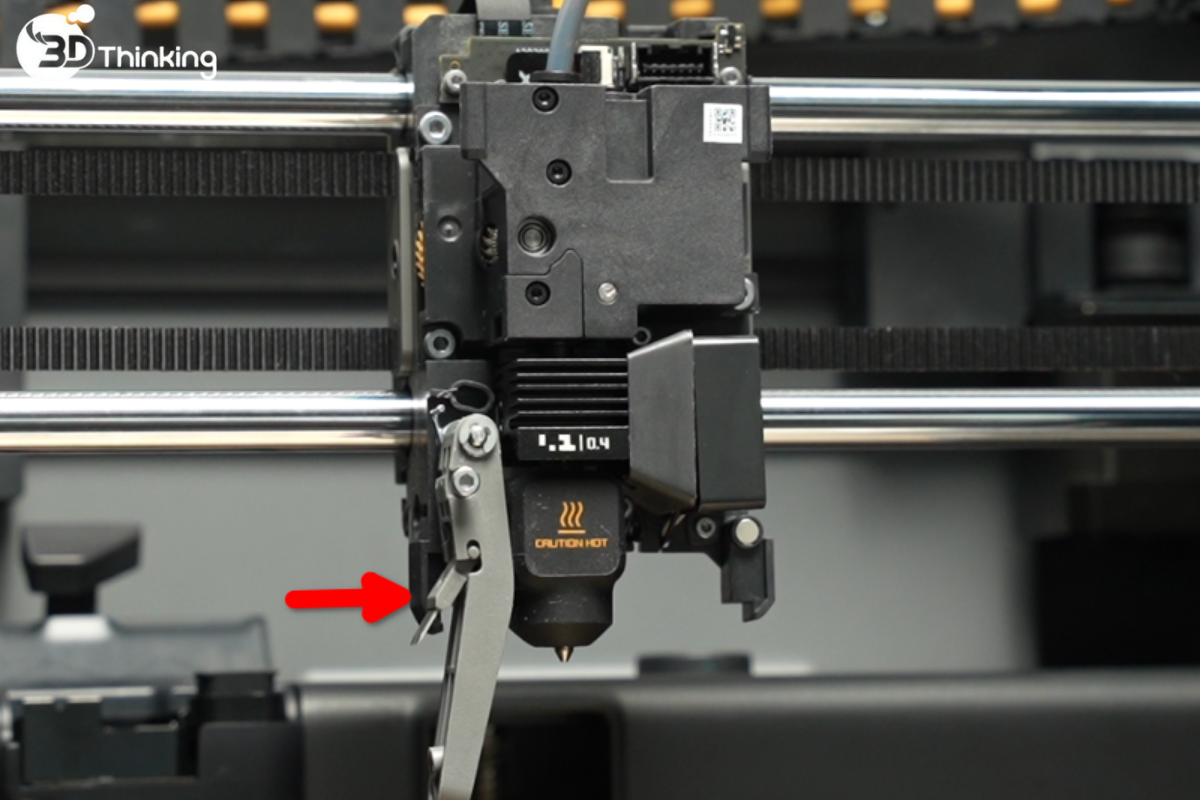

Nhấn cần dao cắt (cutter lever) để đảm bảo sợi nhựa (filament) giữa cụm đầu nóng (hotend) và bộ đùn (extruder) được cắt rời trước khi xử lý tình trạng tắc nghẽn bộ đùn nhựa Bambu Lab P2S.

3. Rút ống PTFE của cụm đầu in (Toolhead PTFE Tube)

Tại cụm đầu in (toolhead), nhấn đầu nối khí nén (pneumatic coupling) và thử kéo ống PTFE ra ngoài.

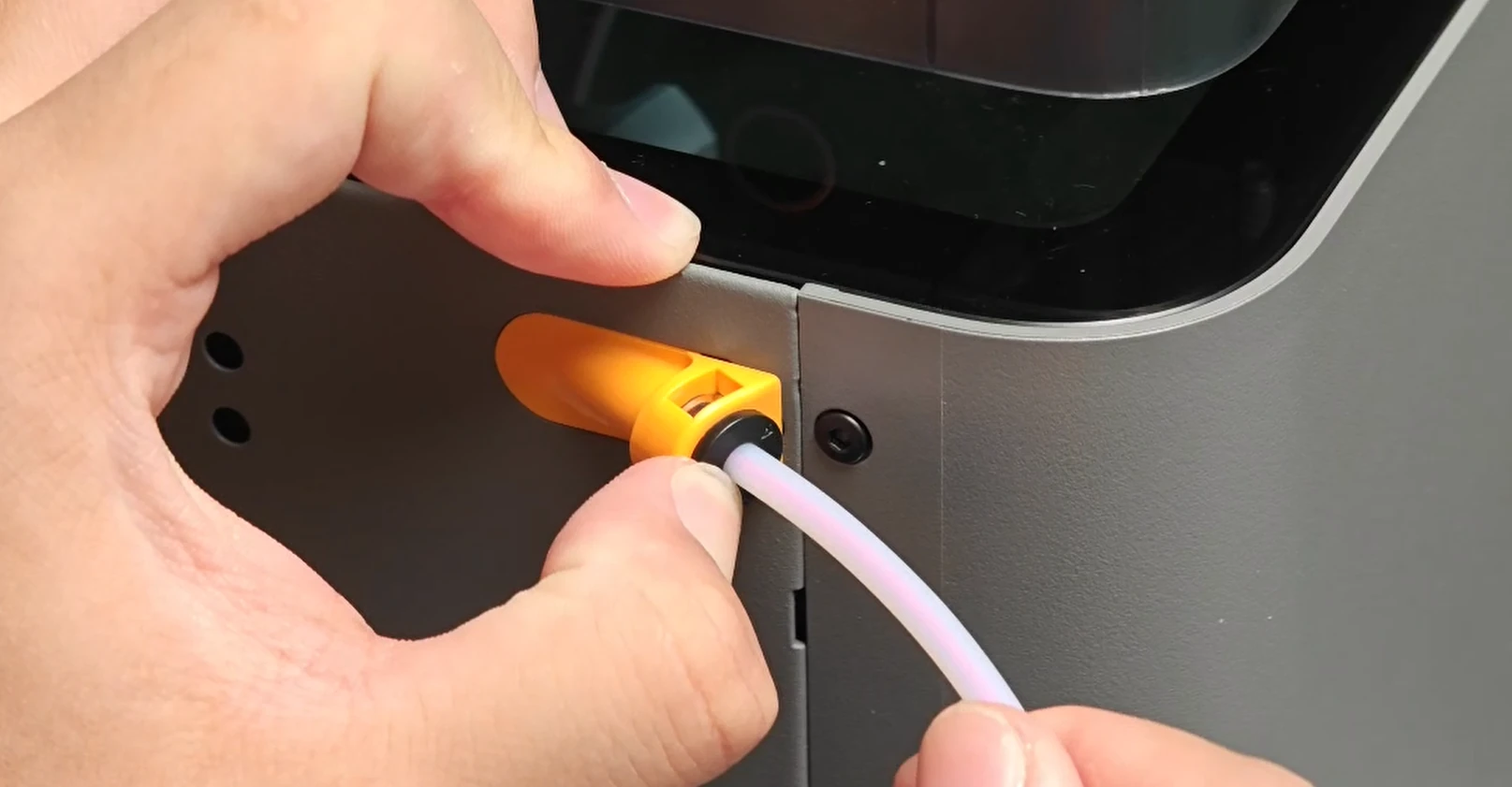

Nếu không thể tháo ống PTFE ra, hãy nới lỏng đầu nối PTFE phía sau, kéo ra một đoạn ngắn sợi nhựa in 3D (filament) và dùng kìm cắt để cắt sợi nhựa.

Bây giờ hãy kéo rời ống PTFE của cụm đầu in (toolhead) và cắt sợi nhựa in 3D (filament).

4. Tháo bộ đùn (extruder)

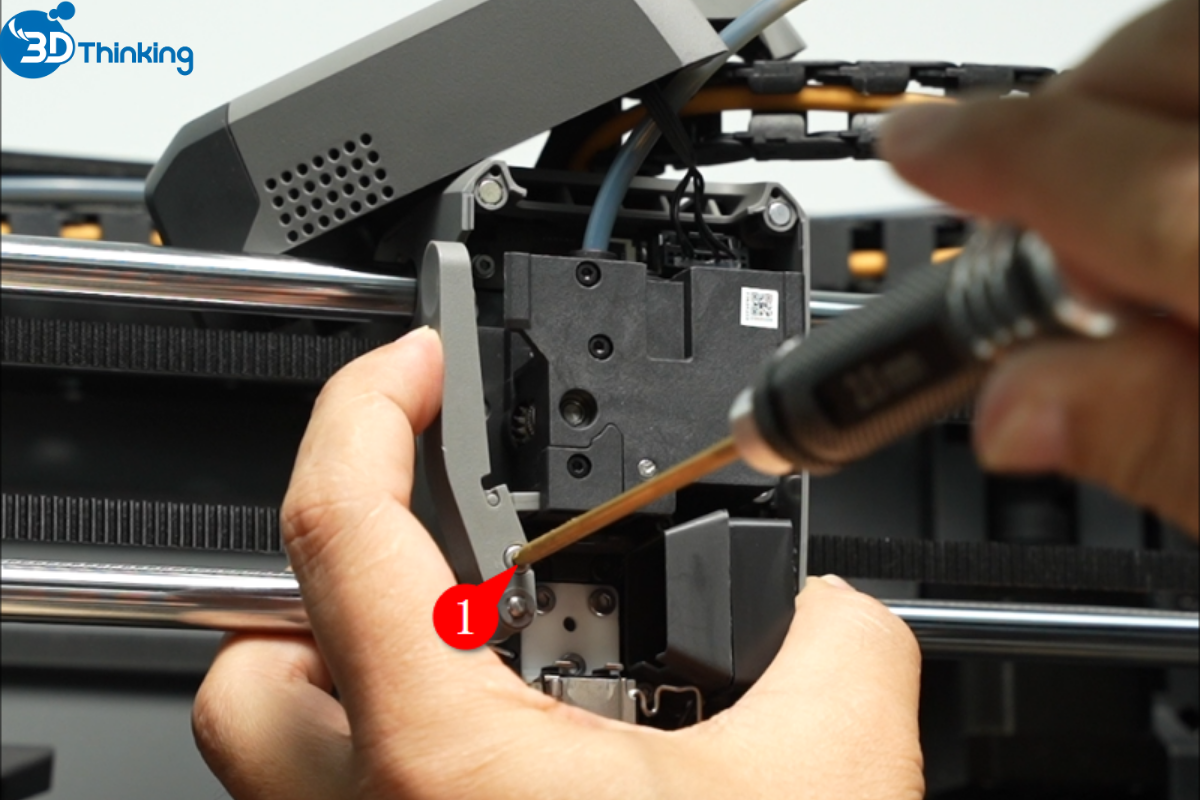

Tháo vít cố định dao cắt và xoay cần gạt dao cắt đến vị trí như hình minh họa:

Dùng nhíp đầu dẹt để cạy mở nắp đầu nối FPC.

Không sử dụng dụng cụ sắc nhọn để tránh làm hỏng cáp mềm (flex cable).

Tháo bốn vít của bộ đùn (extruder) (vị trí 1–4):

Nhấc cụm bộ đùn (extruder) ra khỏi máy.

Nếu bộ đùn (extruder) khó tháo ra, có thể sợi nhựa in 3D (filament) đang bị kẹt giữa bộ đùn (extruder) và đầu in (nozzle); hãy tháo đầu in (nozzle) trước nếu cần. Đây là hiện tượng thường gặp khi xảy ra tắc nghẽn bộ đùn nhựa Bambu Lab P2S.

5. Xử lý sợi nhựa in 3D (filament) bị tắc nghẽn

Nới lỏng hai vít cố định cảm biến sợi nhựa in 3D (filament):

Tháo cảm biến sợi nhựa in 3D (filament):

Tháo vít điều chỉnh áp lực bánh răng và cất giữ cẩn thận:

Lấy bánh xe đùn chủ động màu vàng ra ngoài:

Mẹo:

Nếu sợi nhựa in 3D (filament) bị kẹt giữa bánh xe chủ động và bánh xe bị động, bánh xe chủ động có thể không thể kéo ra từ phía trước. Trong trường hợp đó, hãy gõ nhẹ vào trục từ phía sau để đẩy bánh xe ra ngoài. Vị trí gõ:

Minh họa:

Tháo khối tạo áp lực, bánh xe bị động và các bộ phận liên quan khỏi nắp trước của bộ đùn (extruder):

Sau khi tháo rời, bạn sẽ thấy sợi nhựa in 3D (filament) bị phồng lên trong cổ họng của bộ đùn.

Tháo vít khối tạo áp lực đầu ra và kéo sợi nhựa in 3D (filament) bị giãn phồng ra ngoài:

Sắp xếp tất cả các bộ phận đã tháo ra như hình minh họa để tránh bị thất lạc:

6. Lắp lại bộ đùn (extruder)

Lắp bánh xe bị động vào nắp trước của bộ đùn (extruder):

Lắp lò xo và nắp kim loại vào khối tạo áp lực, đặt khối này áp vào bánh xe bị động, sau đó lắp khối vào nắp trước của bộ đùn (extruder):

Lắp cụm bánh dẫn động và siết chặt vít cố định của nó.

Kết nối cáp FPC của cảm biến sợi nhựa.

Lắp bộ đùn nhựa.

Không kéo mạnh cảm biến sợi nhựa; cáp mềm có thể bị rách.

Lưu ý khi lắp đặt:
Cố định cảm biến Hall bằng vít BT2-5 màu đen. Kiểm tra chiều dài vít trước khi lắp; vít quá dài có thể làm hỏng cảm biến và gây lỗi nhận diện.

Đóng bộ đùn nhựa và siết chặt cả sáu vít cố định.

7. Lắp lại dao cắt

Xoay cần gạt dao cắt sợi nhựa (khi vít khóa đã được nới lỏng và đặt sang vị trí không cản trở) lên đúng vị trí, đảm bảo lưỡi dao cắt được đưa đúng vào khe lắp của nó.

Siết chặt vít trên cần gạt dao cắt bằng khóa lục giác H2.0.

8. Lắp lại nắp trước cụm đầu in

Cắm cáp của nắp trước vào đầu nối trên bo giao tiếp bộ đùn nhựa.

Đóng nắp trước cụm đầu in để hoàn tất quá trình xử lý tắc nghẽn bộ đùn nhựa Bambu Lab P2S

Kiểm tra hoàn tất

Bật nguồn máy in và thực hiện một chu trình Nạp/Rút sợi nhựa. Nếu sợi nhựa được đùn ra bình thường và không có tiếng động bất thường, tình trạng tắc nghẽn bộ đùn nhựa Bambu Lab P2S đã được xử lý thành công.
