Khám Phá Tính Năng Nhận Diện Hình Ảnh Thông Minh Trên P2S

Giới thiệu về nhận diện hình ảnh trên P2S

Nhận diện hình ảnh trên P2S (P2S Visual Detection) là công nghệ sử dụng camera live view kết hợp AI để giám sát và phát hiện lỗi trong quá trình in 3D theo thời gian thực. Nhờ đó, máy in có thể tự động phát hiện các vấn đề như lỗi spaghetti, vón cục đầu in, vật thể lạ hay sai lệch bàn in, giúp hạn chế hư hỏng và nâng cao chất lượng bản in.

Camera Live View – Nền tảng của hệ thống nhận diện hình ảnh trên P2S

Máy in P2S được trang bị camera live view đặt trong buồng in, cho phép thực hiện các chức năng nhận diện hình ảnh quan trọng như:

• Phát hiện lỗi spaghetti
• Phát hiện vật thể lạ trên bàn in
• Phát hiện vón cục tại nozzle (đầu in)
• Nhận diện bàn in (build plate)
• Kiểm tra silicone sock của hotend
• Phát hiện camera bị che khuất hoặc bẩn

Tất cả dữ liệu hình ảnh đều được xử lý trực tiếp trên NPU nội bộ (không phụ thuộc cloud), đảm bảo tốc độ và độ bảo mật cao.

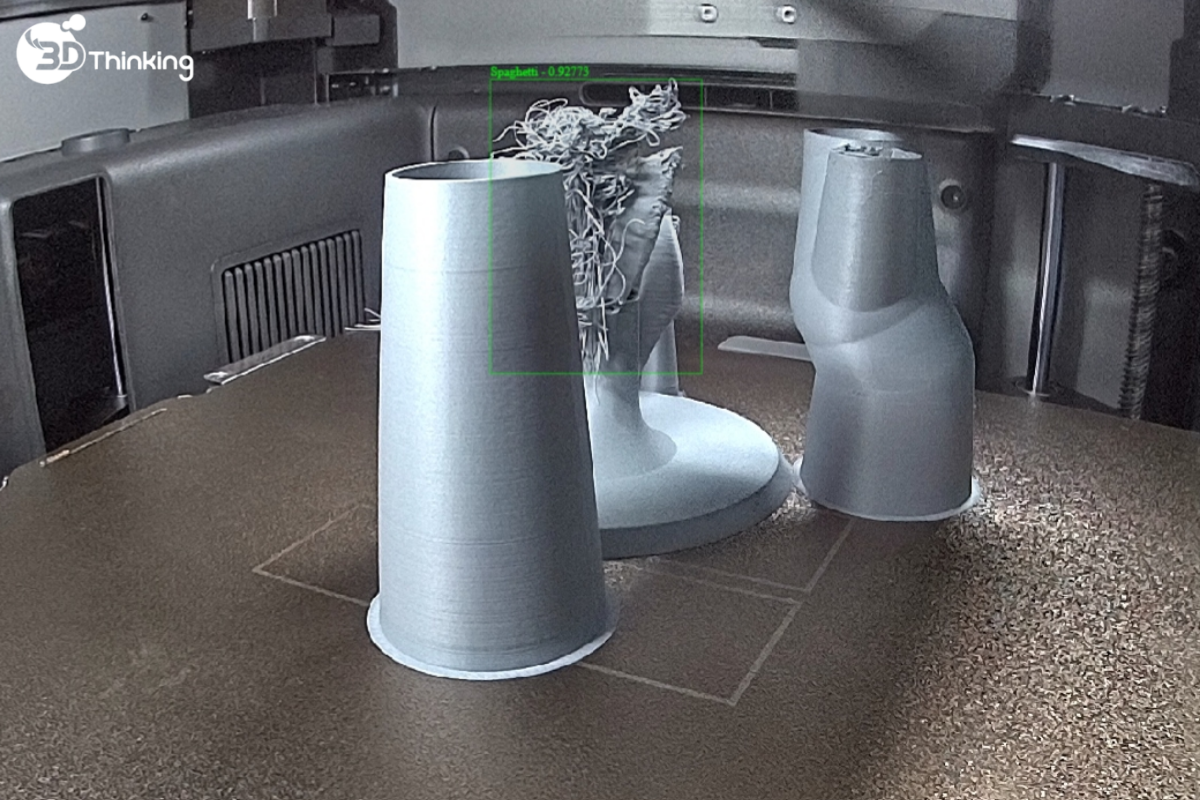

Phát hiện lỗi Spaghetti bằng nhận diện hình ảnh trên P2S

Sau khi xảy ra lỗi in, hệ thống có thể nhanh chóng phát hiện hiện tượng spaghetti để ngăn ngừa hư hại nghiêm trọng hơn.

Nguyên lý hoạt động

Quy trình này tương tự với phát hiện spaghetti trên dòng X1:

• Camera live view chụp một hình ảnh mỗi T giây.
• Hình ảnh được gửi đến NPU nội bộ của thiết bị (không dựa trên cloud) để AI xử lý.
• Xử lý hậu kỳ kết quả phát hiện. Hệ thống sẽ tổng hợp kết quả từ 10 khung hình gần nhất. Nếu phát hiện đủ số lượng đối tượng nghi là spaghetti và chúng có tính nhất quán về không gian, hệ thống sẽ xác nhận spaghetti và kích hoạt lỗi.

Điều kiện để phát hiện Spaghetti

• Bật chế độ phát hiện spaghetti
• Điều chỉnh độ nhạy: Cao / Trung bình / Thấp
• Đảm bảo ánh sáng (bật LED buồng in). Theo mặc định, máy sẽ bật đèn LED khi bắt đầu in lớp đầu tiên. Nếu bạn tắt thủ công, đèn sẽ không tự động bật lại.

Cảnh báo lỗi phát hiện Spaghetti

Mã lỗi liên quan

Thông báo HMS liên quan

• 0C00_0300_0003_0008: Phát hiện khả năng có lỗi spaghetti. Vui lòng kiểm tra chất lượng in và quyết định có dừng tác vụ hay không.

Phát hiện vón cục tại nozzle (đầu in)

P2S sử dụng camera live view để phát hiện hiện tượng vón cục tại nozzle (đầu in). Khi khối nhựa vón đạt đến kích thước nhất định, hệ thống thường có thể phát hiện trong vòng 2 phút. Một thông báo sẽ xuất hiện và quá trình in sẽ tạm dừng để tránh gây hư hại cho cụm đầu in (toolhead). (Chức năng phát hiện vón cục nozzle thường có độ trễ nhất định và chủ yếu nhằm bảo vệ máy khỏi hư hại thêm. Trong hầu hết các trường hợp, sản phẩm in sẽ không được bảo vệ khi xảy ra hiện tượng vón cục.)

Nguyên lý hoạt động

Trong quá trình in, camera live view sẽ chụp một chuỗi hình ảnh mỗi 60- 120 giây. Chuỗi hình ảnh này được gửi đến NPU nội bộ của máy để xử lý. Nếu phát hiện vón cục trong hai lần liên tiếp, máy sẽ thông báo cho người dùng và tạm dừng quá trình in.

Lưu ý quan trọng

• Đảm bảo camera live view được bật, sạch và không bị chói sáng.
• Đèn buồng in nên được bật (chức năng vẫn hoạt động khi tắt đèn nhưng độ chính xác sẽ giảm).
• Các chế độ in cực đoan hoặc sử dụng sợi nhựa in 3D (filament) màu đen có thể làm giảm độ chính xác.
• Máy chỉ thông báo một lần cho mỗi tác vụ in. Nếu bỏ qua thông báo và tiếp tục in, sẽ không có thêm cửa sổ cảnh báo nào xuất hiện.

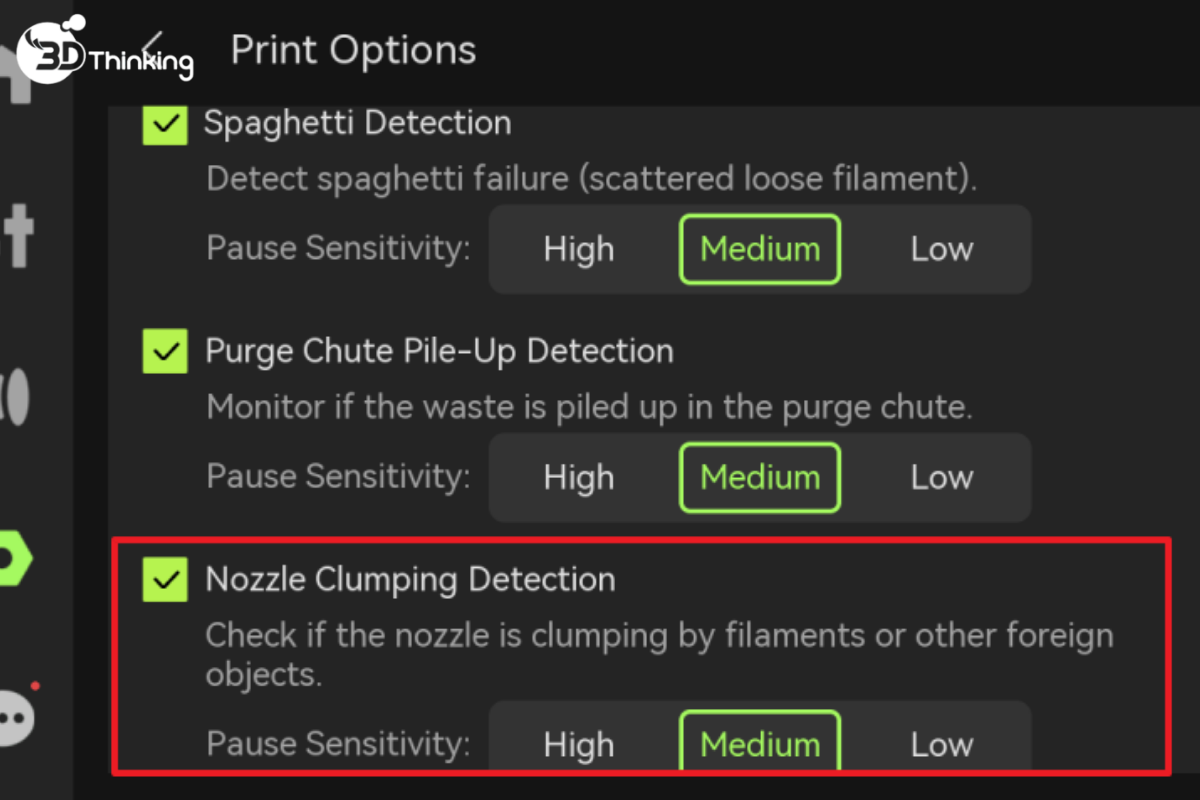

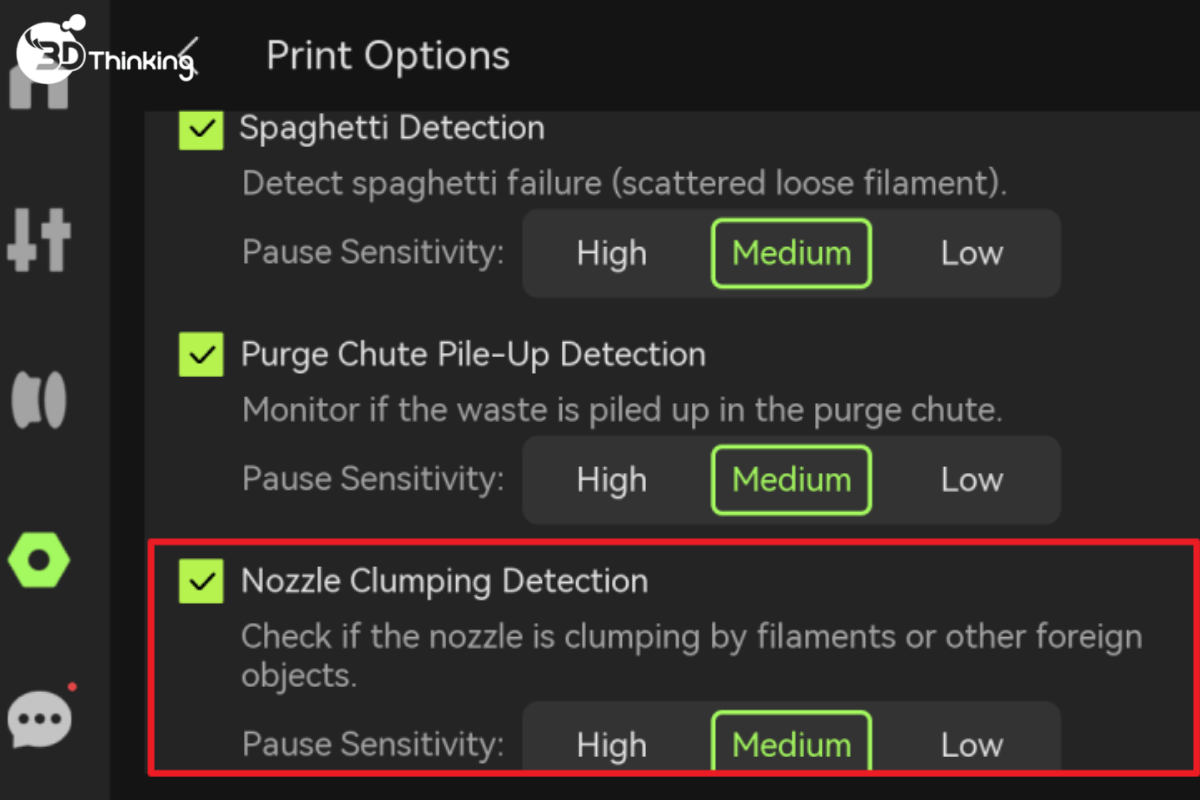

• Cần bật công tắc phát hiện vón cục nozzle (đầu in).

Mã lỗi liên quan

Thông báo HMS liên quan

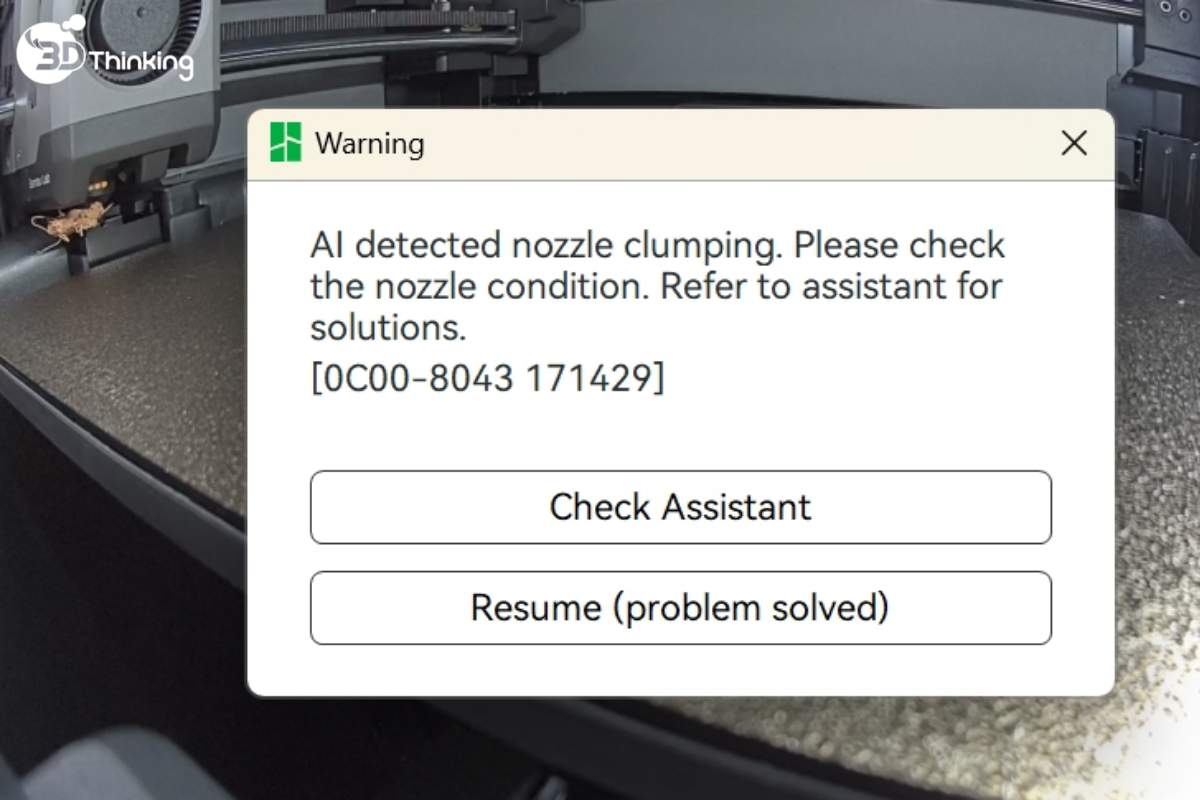

• 0C00-0300-0002-001C: Phát hiện khả năng vón cục tại nozzle (đầu in).

Phát hiện vật thể lạ trên bàn in (Foreign Object Detection)

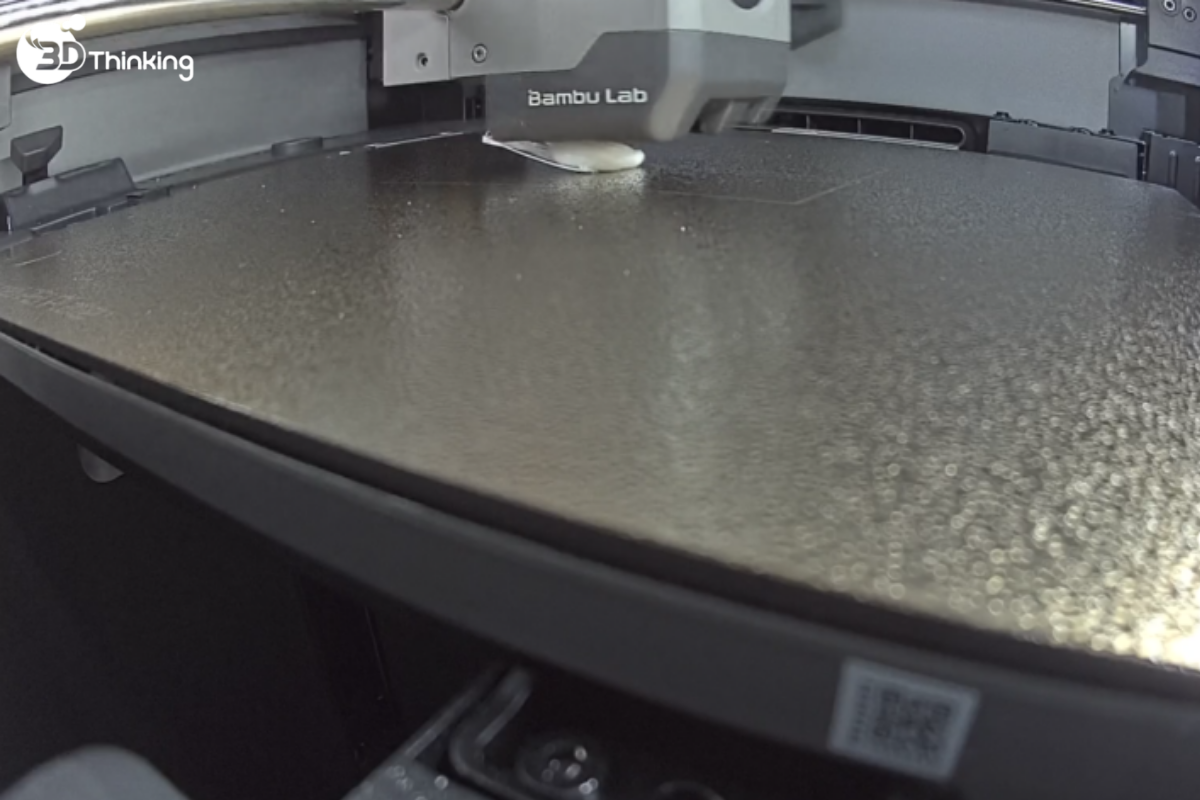

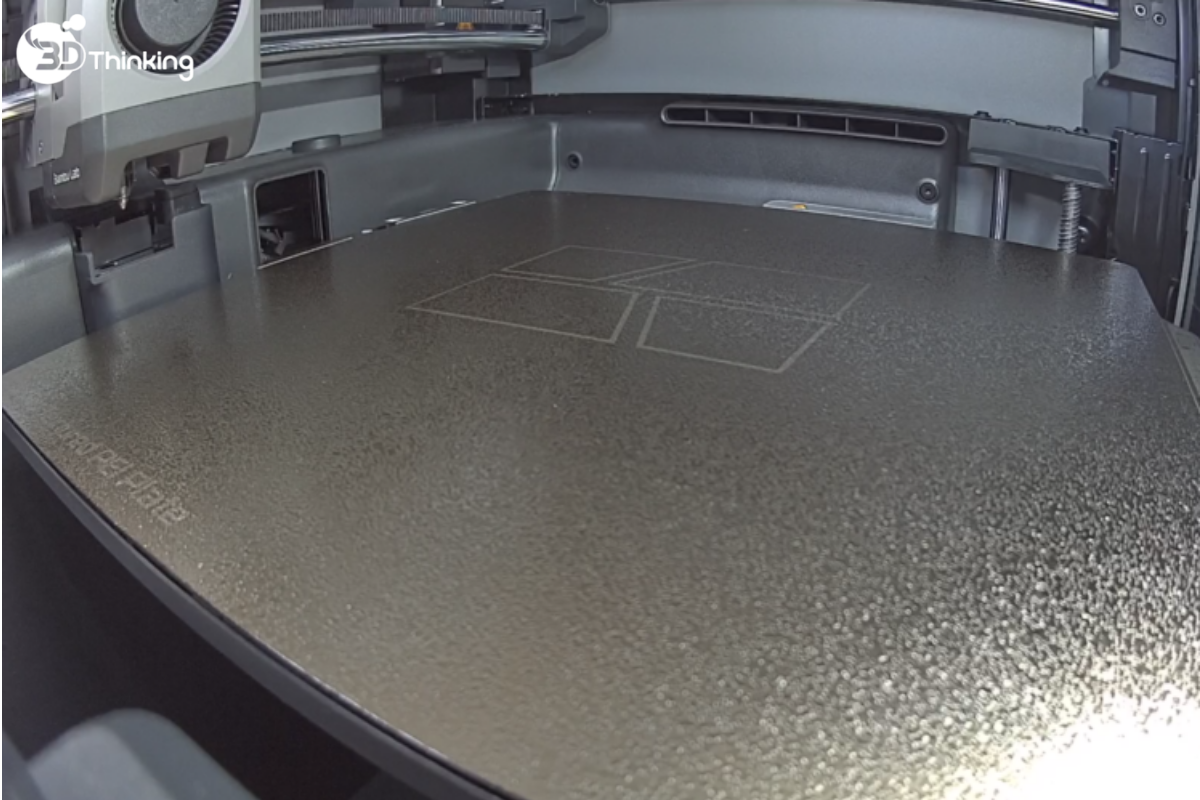

Dựa trên dữ liệu từ camera live view, nhận diện hình ảnh trên P2S sẽ kiểm tra bề mặt bàn in. Bằng cách nâng và hạ bàn in gia nhiệt (heatbed) và chụp hai ảnh để mô phỏng thị giác stereo, hệ thống sẽ tái tạo không gian và xác định mặt phẳng tương ứng với bàn in gia nhiệt (heatbed).

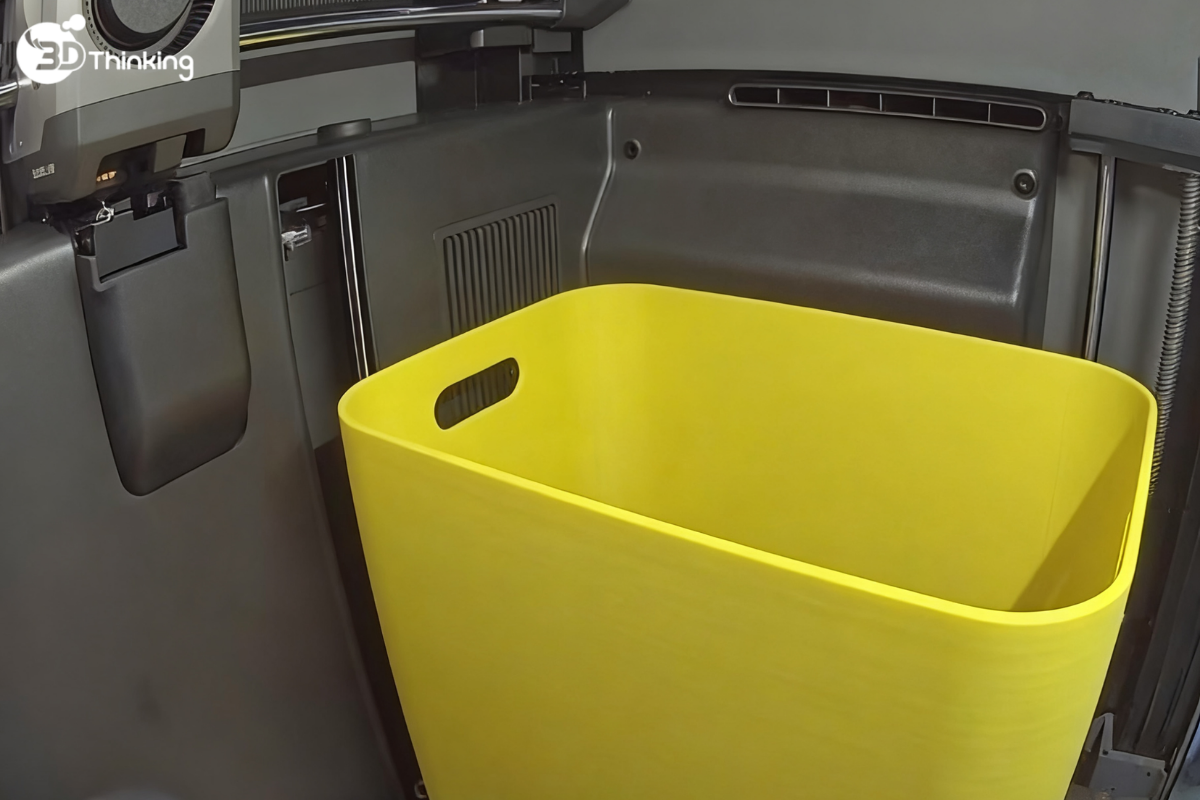

• Trước khi bắt đầu in 3D, bề mặt bàn in phải không có vật thể lạ, đặc biệt là các sản phẩm in còn sót lại từ các tác vụ trước.

Chỉ số hiệu suất

1. Kích thước vật thể có thể nhận diện:

• Gần: lớn hơn 3cm x 3cm x 1.5cm
• Xa: lớn hơn 5cm x 5cm x 1.5cm

2. Vùng điểm mù và khu vực không phát hiện:

• Điểm mù lớn nhất: vùng tam giác 6cm x 6cm gần camera live view.
• Không có khu vực không phát hiện nào khác.

3. Tần suất phát hiện:

• Tối đa 2 lần.
• Lần kiểm tra đầu tiên không nâng bàn in (để phát hiện vật in còn sót).
• Lần kiểm tra thứ hai khi bàn in được nâng lên.

4. Các trường hợp thất bại:

Nhận diện hình ảnh trên P2S có thể bỏ sót vật thể quá phẳng hoặc bị che khuất.

• Các vật thể lớn và phẳng có thể gây bỏ sót (false negative).

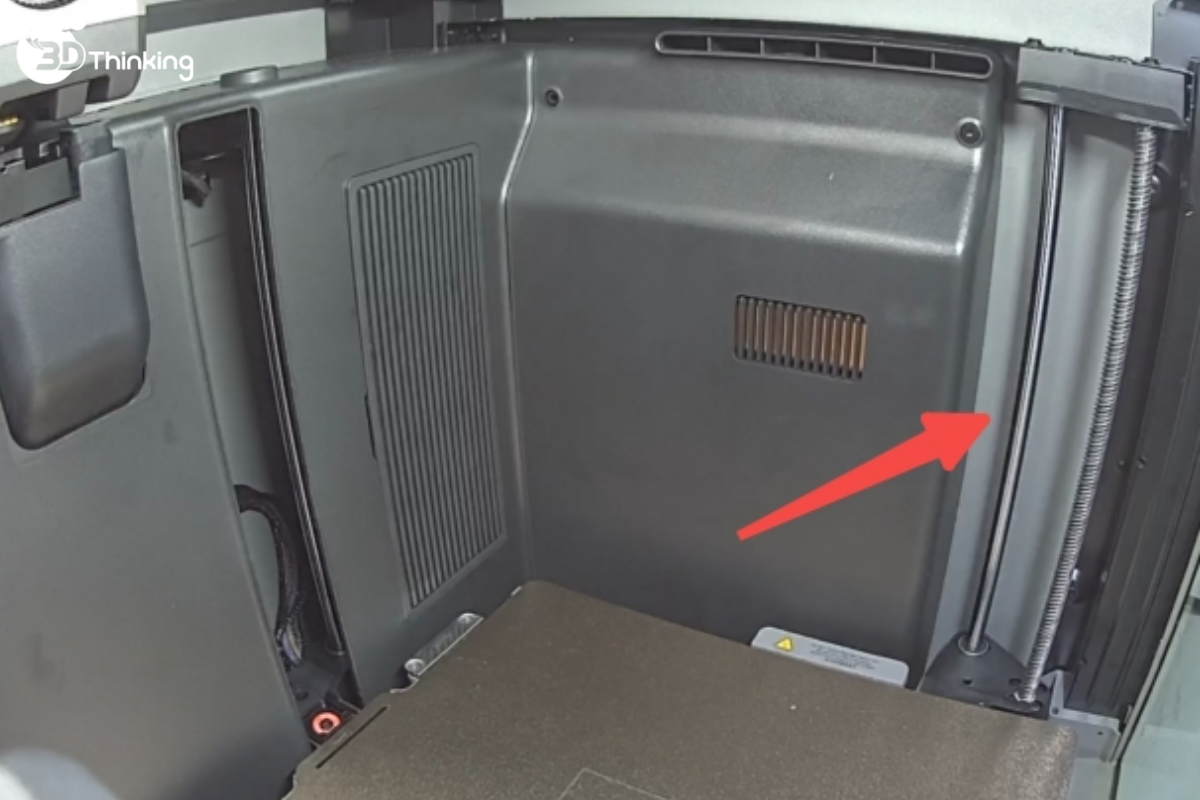

• Các vật thể cao che khuất thanh dẫn hướng bên phải khi bàn in ở vị trí thấp nhất có thể dẫn đến nhận diện sai chiều cao, gây lỗi phát hiện.

Cảnh báo lỗi phát hiện vật thể lạ

Mã lỗi liên quan

Thông báo HMS liên quan

• 0C00_0100_0001_000F: Hiệu chuẩn camera live view thất bại. Khởi động lại hoặc cập nhật firmware.
• 0C00_0100_0001_0010: Hiệu chuẩn thất bại. Đảm bảo bàn in sạch và camera sạch. Thử lại.
• 0C00_0100_0001_0011: Hiệu chuẩn thất bại. Đảm bảo bàn in sạch, camera sạch và đặt đúng vị trí. Nếu lặp lại, liên hệ hỗ trợ.
• 0C00_0100_0001_0012: Không thể ghi kết quả hiệu chuẩn. Thử lại hoặc liên hệ hỗ trợ.
• 0C00_0100_0001_0013: Không thể đọc số serial của camera. Liên hệ hỗ trợ.
• 0C00_0300_0002_0012: Phát hiện vật thể lạ không hoạt động. Cần hiệu chuẩn. Vào Settings > Calibration.
• 0C00_0300_0002_0013: Chức năng phát hiện không hoạt động. Khởi động lại hoặc cập nhật firmware.
• 0C00_0300_0002_0014: Khuyến nghị hiệu chuẩn để cải thiện độ chính xác phát hiện. Vào Settings > Calibration.
• 0C00_0300_0002_0015: Chức năng phát hiện không hoạt động. Phát hiện thay camera. Vui lòng hiệu chuẩn lại.
• 0C00_0300_0002_0016: Không thể đọc số serial của camera. Liên hệ hỗ trợ.

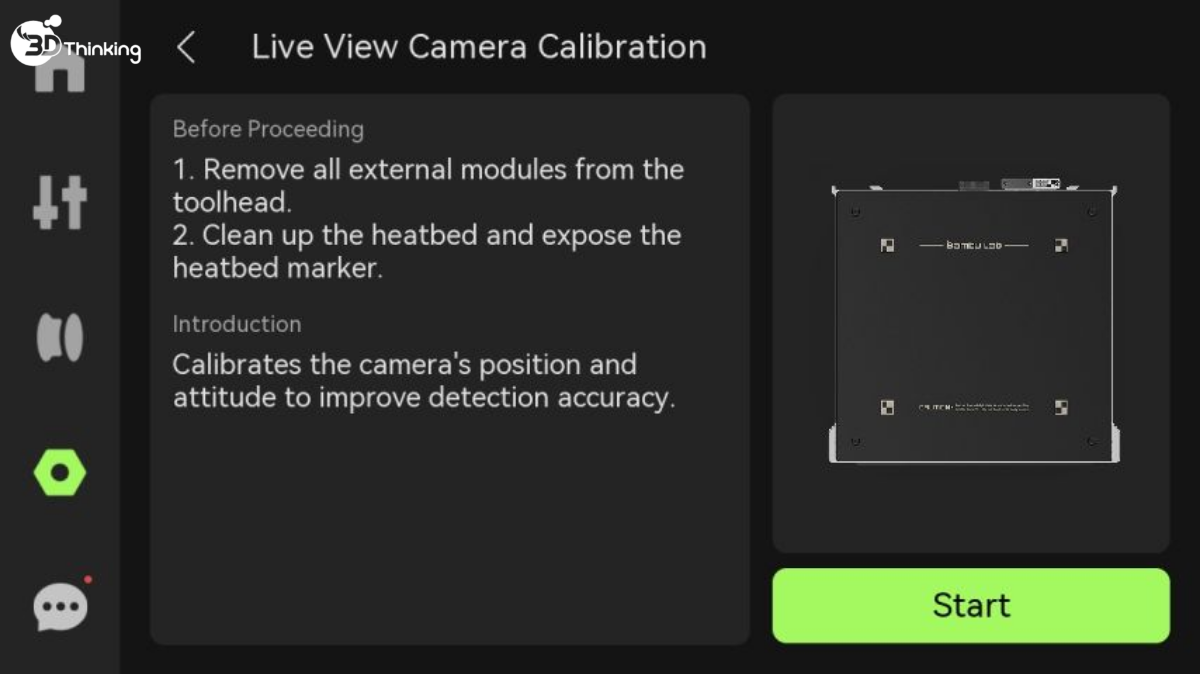

Các trường hợp cần hiệu chuẩn

Chức năng phát hiện vật thể lạ yêu cầu hiệu chuẩn lại sau khi thay thế hoặc lắp lại camera live view.

• Tất cả các máy đều được hiệu chuẩn tại nhà máy. Thông thường không cần hiệu chuẩn lại.
• Nếu camera được thay thế, hệ thống sẽ phát hiện thay đổi SN và yêu cầu hiệu chuẩn.
• Nếu chỉ lắp lại (không thay đổi SN), vẫn nên hiệu chuẩn lại. Hệ thống cho phép sai lệch ±3°.

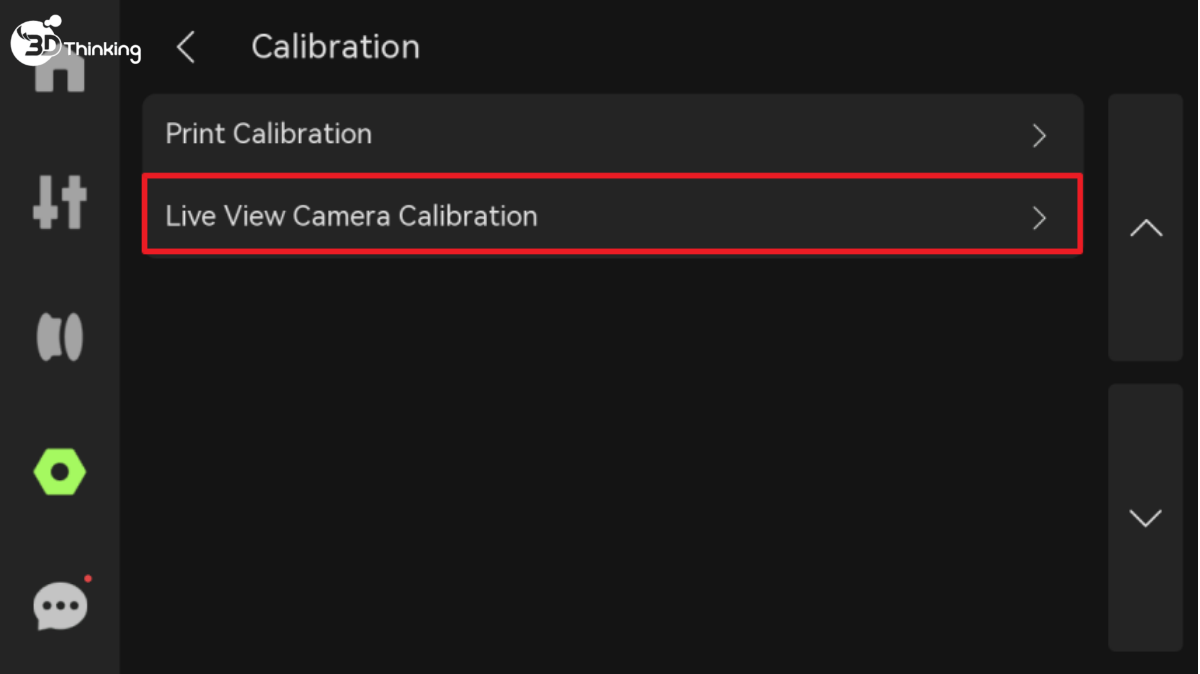

• Thực hiện hiệu chuẩn tại Settings > Calibration.

Hành động phát hiện (Detection Actions)

Khi bắt đầu in, hệ thống phát hiện sẽ chạy tối đa hai lần để giảm thiểu điểm mù.

• Nếu chiều cao ban đầu của bàn in >135, quá trình phát hiện sẽ được thực hiện hai lần.
• Lần đầu khi bàn in đứng yên, lần thứ hai khi bàn in được nâng lên (70–90mm).

Phát hiện bàn in (Build Plate Detection)

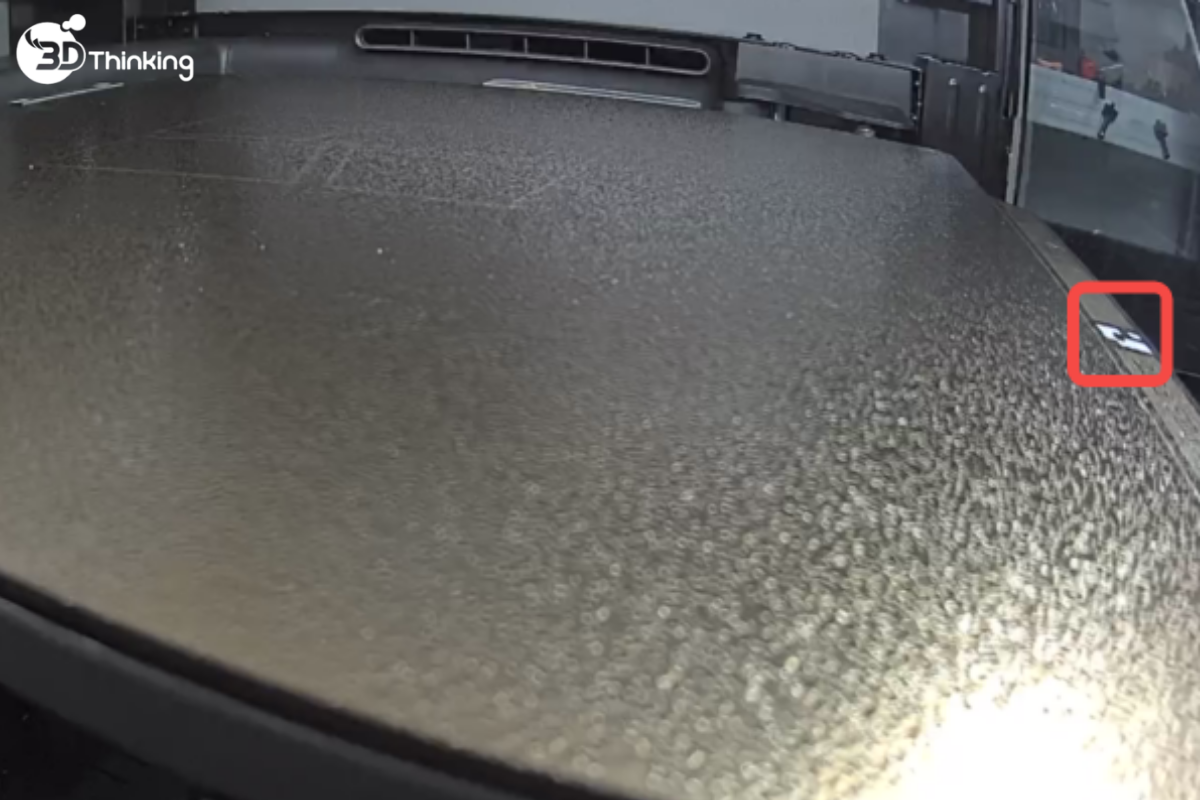

Sử dụng camera live view, máy in sẽ nhận diện loại bàn in. Nếu không khớp với file từ slicer, quá trình in sẽ tạm dừng để tránh lỗi.

• Được kích hoạt sau khi bắt đầu một tác vụ in. Máy in sẽ kiểm tra xem bàn in có khớp với file slicer hay không.
• Sau khi homing, bàn in di chuyển đến một vị trí Z cố định, và camera sẽ chụp ảnh để thực hiện phát hiện.

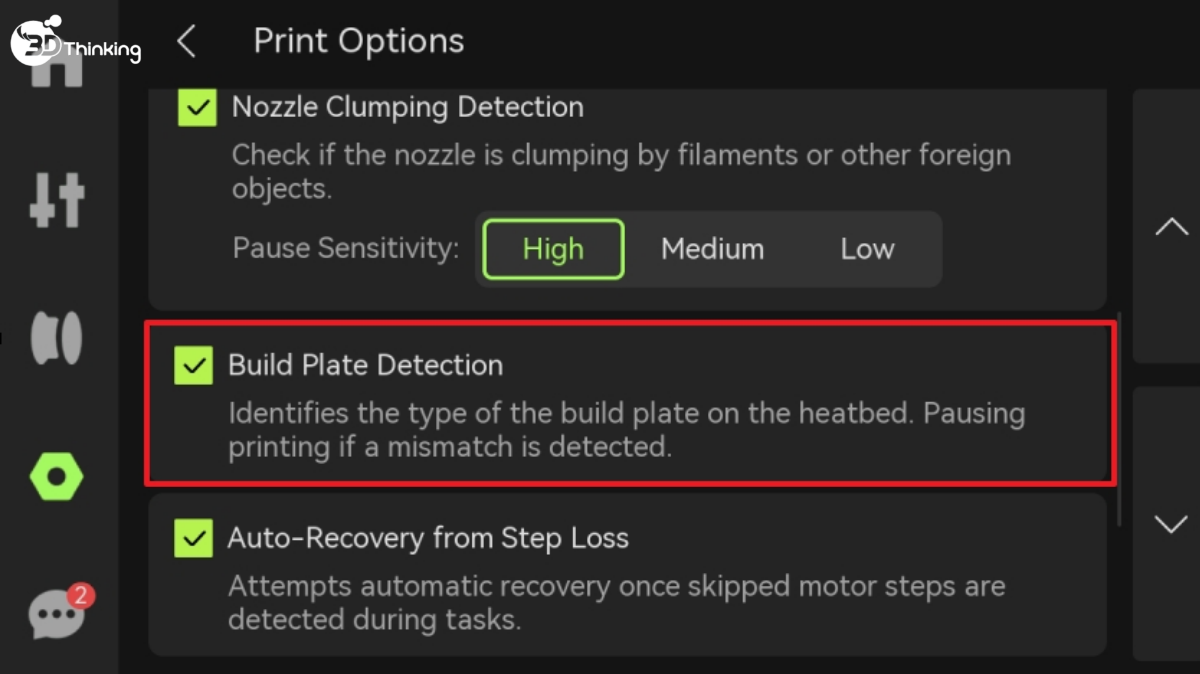

Công tắc

Bật để kiểm tra loại bàn in khi bắt đầu in. Tắt để bỏ qua bước này.

Mã lỗi liên quan

• 0500-8062: Không phát hiện marker của bàn in. Đảm bảo đặt đúng vị trí và marker rõ ràng. Hạn chế ánh sáng bên ngoài nếu cần.
• 0500-8051: Loại bàn in phát hiện không khớp với G-code từ slicer. Điều chỉnh cài đặt slicer hoặc sử dụng đúng loại bàn in.

Phát hiện silicone sock của hotend (Hotend Silicone Sock Detection)

Camera live view kiểm tra xem silicone sock có được lắp trên cụm đầu nóng (hotend) hay không để tránh ảnh hưởng đến chất lượng in khi in ở nhiệt độ cao.

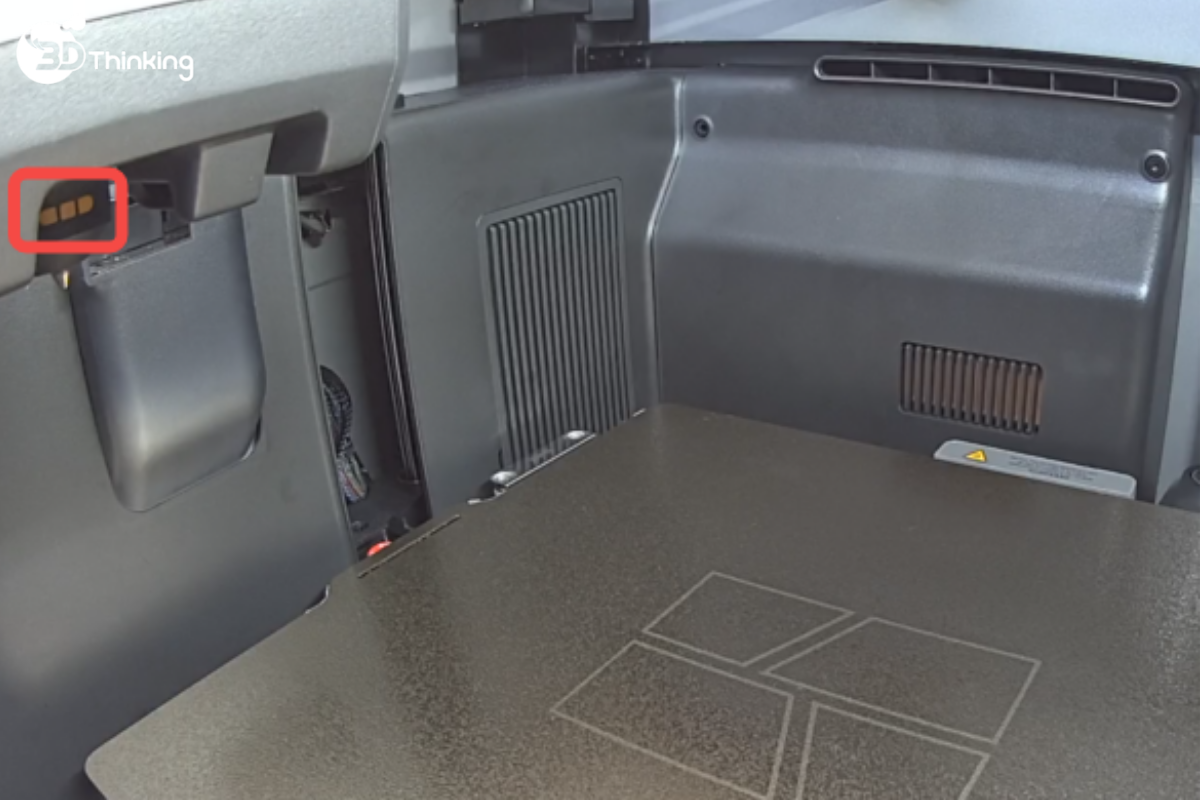

• Được kích hoạt khi bắt đầu mỗi tác vụ in. Việc phát hiện dựa trên marker màu vàng trên silicone sock.

• Cụm đầu in (toolhead) di chuyển gần camera, hệ thống chụp ảnh và kiểm tra xem silicone sock có được lắp hay không. Nếu thiếu, sẽ hiển thị thông báo.

Mã lỗi liên quan

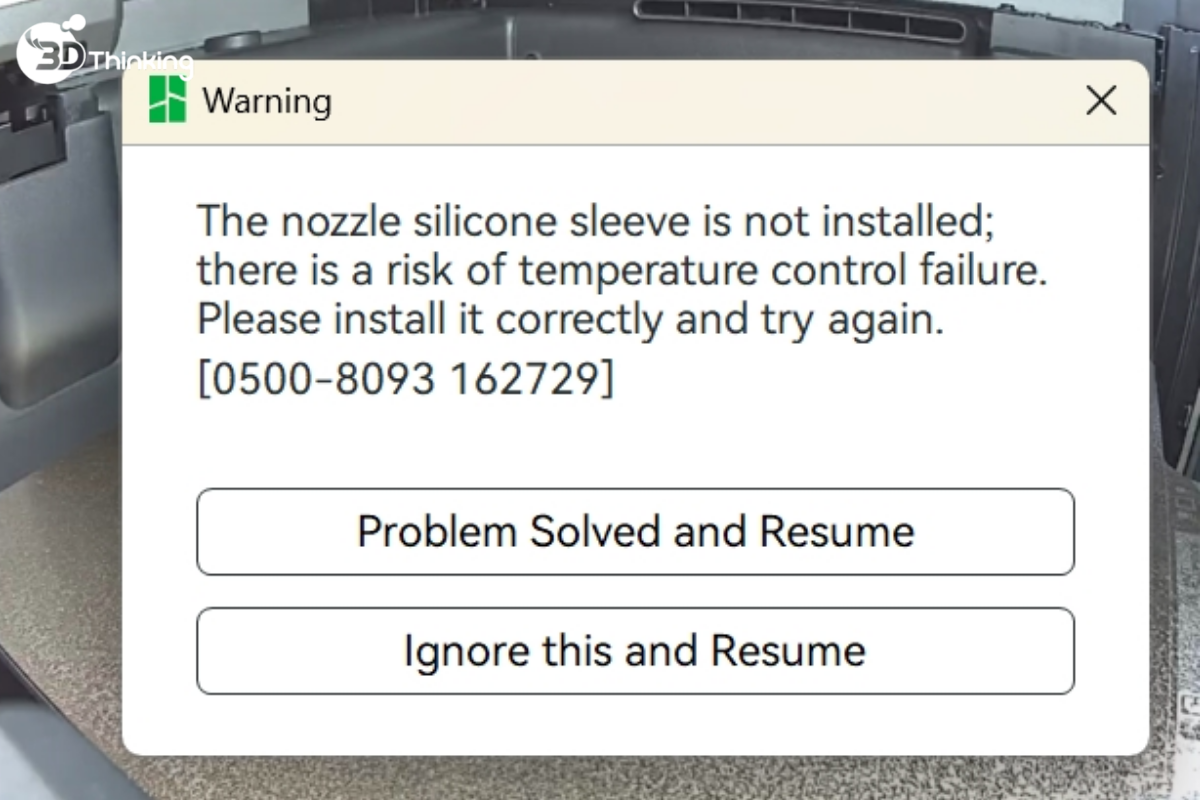

• 0500-8093: Thiếu silicone sock của cụm đầu nóng (hotend). Việc kiểm soát nhiệt độ bị ảnh hưởng. Vui lòng lắp lại và thử lại.

Phát hiện che khuất và bụi bẩn camera live view (Live View Camera Obstruction and Dirt Detection)

Chức năng tự kiểm tra camera live view nhằm tránh lỗi phát hiện do bụi bẩn hoặc bị che bởi nắp bảo vệ.

• Tự động chạy khi bắt đầu mỗi tác vụ in.

Mã lỗi liên quan

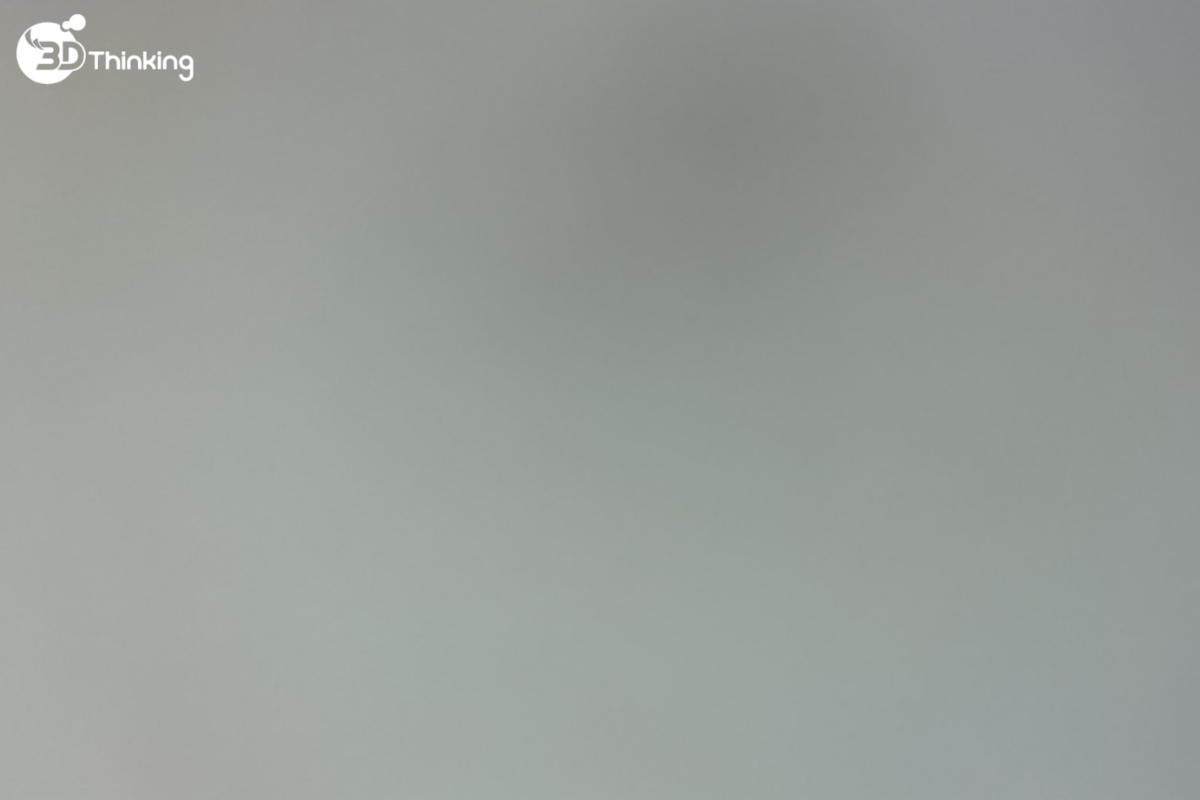

• 0500-8072: Camera live view bị che khuất.
• 0500-8084: Camera live view bị bẩn. Vui lòng vệ sinh và tiếp tục.

Thông báo HMS liên quan

• 0500-0400-0002-0042: Camera live view bị bẩn hoặc bị che khuất. Vui lòng vệ sinh và tiếp tục.
