Bàn in không nóng, bàn nhiệt không nóng là lỗi khá phổ biến trên các dòng máy in 3D P1 (như P1P). Lỗi này khiến quá trình in bị gián đoạn, vật liệu không bám dính, ảnh hưởng trực tiếp đến chất lượng bản in.
Trong bài viết này, 3D Thinking sẽ hướng dẫn bạn cách nhận biết, nguyên nhân và cách xử lý lỗi bàn in không nóng, bàn nhiệt không nóng một cách chi tiết và an toàn.
Hiện tượng bàn in không nóng
Trong quá trình chuẩn bị in, nhiệt độ bàn in gia nhiệt (heatbed) không tăng lên, hoặc bàn in không nóng sau khi đã thiết lập nhiệt độ bàn in gia nhiệt.
Nguyên nhân & cách khắc phục bàn in không nóng
Dưới đây là các nguyên nhân phổ biến gây ra lỗi bàn in không nóng, bàn nhiệt không nóng và cách xử lý tương ứng:
1. Hỏng bàn in gia nhiệt (heatbed)
- Dấu hiệu: Điện trở bất thường
- Nguyên nhân: Cháy linh kiện hoặc đứt mạch
- Giải pháp: Thay thế bàn in gia nhiệt
2. Cáp kết nối bị lỏng hoặc tiếp xúc kém
- Dấu hiệu: Nhiệt độ chập chờn hoặc không ổn định
- Giải pháp: Kiểm tra và cắm lại cáp giữa bo MC và bo nguồn AC
3. Hỏng cáp nguồn bàn nhiệt
- Dấu hiệu: Không có dòng điện cấp cho bàn in
- Giải pháp: Thay thế cáp nguồn hoặc bàn nhiệt
4. Lỗi bo nguồn AC
- Dấu hiệu: Các bộ phận khác hoạt động bình thường nhưng bàn nhiệt không nóng
- Giải pháp: Thay bo nguồn AC
Cảnh báo an toàn và trạng thái máy trước khi bắt đầu thao tác
- Bàn in gia nhiệt (heatbed) được gia nhiệt trực tiếp bằng điện lưới, do đó tiềm ẩn nguy cơ điện áp cao. Cần đảm bảo rằng việc kiểm tra và khắc phục sự cố được thực hiện khi đã tắt nguồn.
- Nếu phát hiện bàn in gia nhiệt (heatbed) hoặc bo nguồn AC bị cháy, hãy đồng thời kiểm tra xem bo nguồn AC (hoặc bàn in gia nhiệt) còn trong tình trạng hoạt động tốt hay không.
Công cụ cần chuẩn bị
- Lục giác H2.0
- Đồng hồ vạn năng
- Nhíp

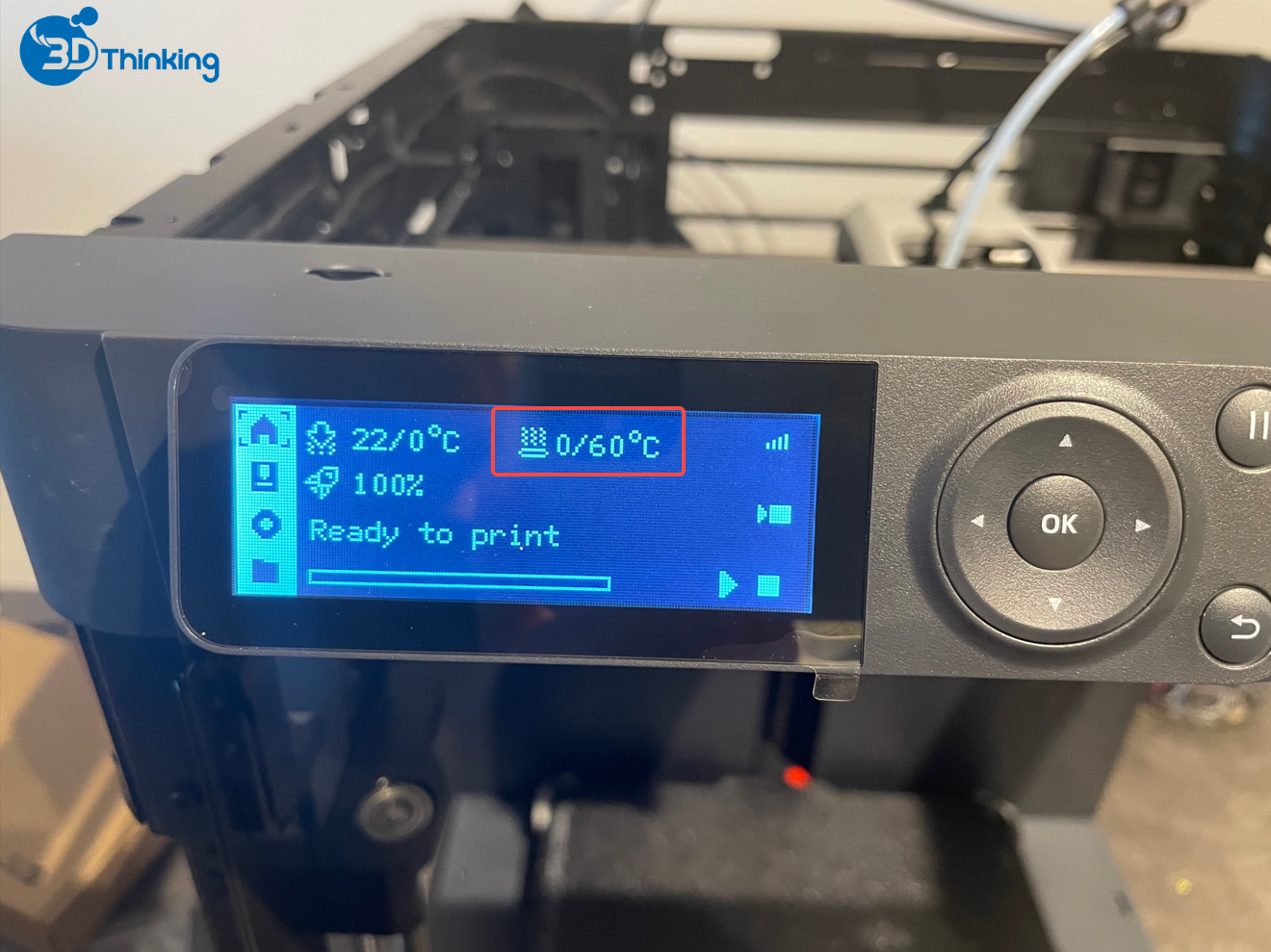

Trường hợp 1: Nhiệt độ bàn in gia nhiệt hiển thị là 0
Gợi ý khắc phục sự cố
- Kiểm tra trạng thái kết nối của cảm biến nhiệt NTC của bàn in gia nhiệt (heatbed NTC).
- Kiểm tra trạng thái kết nối của cáp nối từ bàn in gia nhiệt (heatbed) đến bo MC.
Lưu ý: Đầu nối của hai cáp này được cố định bằng keo silicon màu trắng. Nếu không có hiện tượng lệch rõ ràng hoặc tuột chân (PIN), chỉ cần ấn lại để đảm bảo tiếp xúc. Khi cần tháo rời, bạn có thể dùng máy sấy tóc để làm nóng keo silicon nhằm giảm độ cứng, sau đó loại bỏ keo hoặc ngắt kết nối cáp. Nếu bàn in không nóng lên, hãy thực hiện các bước sau.
Hướng dẫn thao tác tháo lắp & kiểm tra
Bước 1: Nâng bàn in gia nhiệt (Raise the heatbed)
Nghiêng máy in và kéo dây đai trục Z để nâng bàn in gia nhiệt lên khoảng ⅔ chiều cao tối đa của trục vít, nhằm tạo không gian thuận lợi cho việc thao tác.
Bước 2: Tháo các đai ốc căng trước của bàn in gia nhiệt (heatbed)
Tháo 3 đai ốc căng trước để giải phóng bàn in gia nhiệt (heatbed) khỏi giá đỡ kim loại. Lưu ý rằng trên mỗi đai ốc còn có một vòng cao su.
 |  |
Bước 3: Mở bàn in gia nhiệt (Open heatbed)

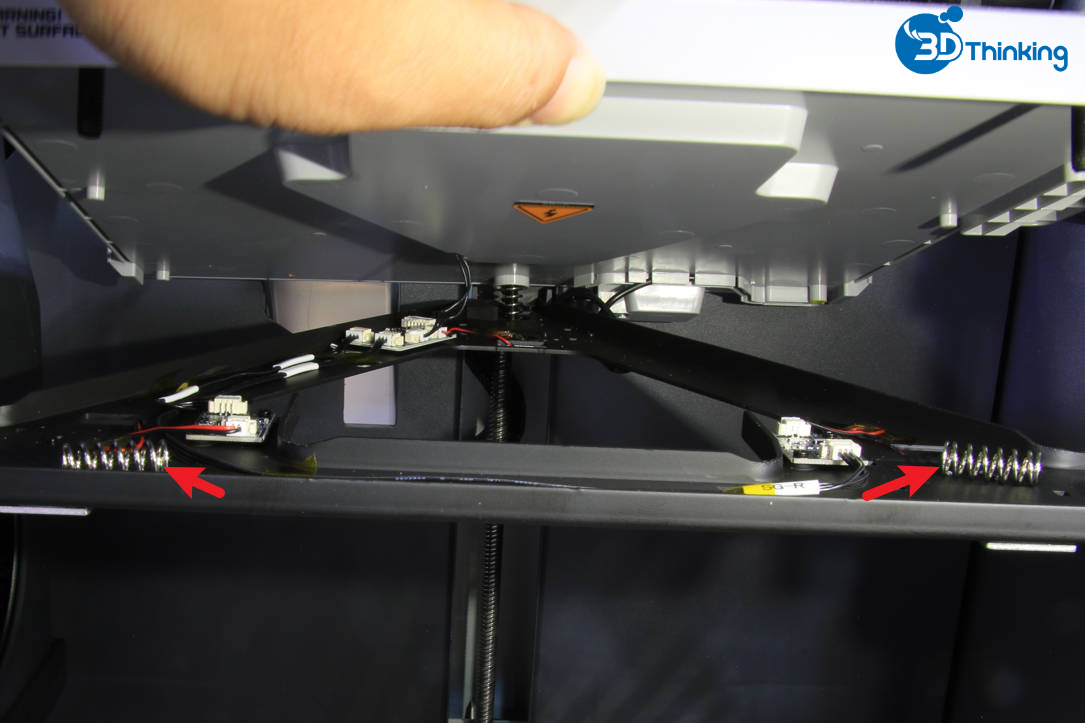

Mở bàn in gia nhiệt (heatbed) một cách cẩn thận do bên trong có dây cáp, đồng thời tháo các lò xo căng trước đã được nới lỏng.

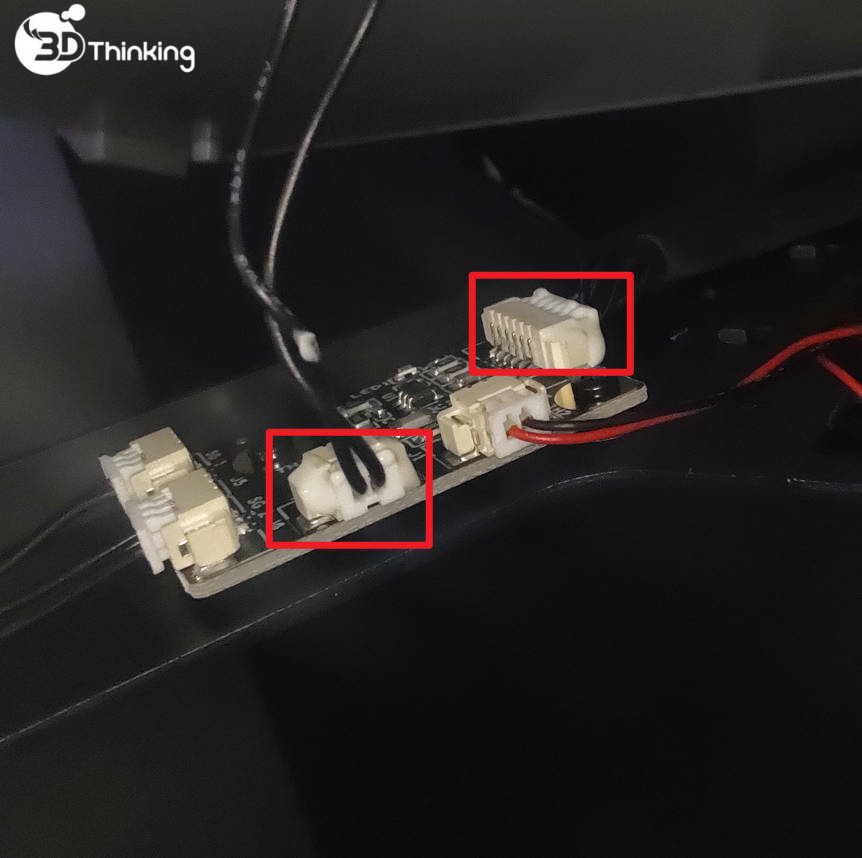

Bước 4: Kiểm tra trạng thái kết nối
Trong bước này, bạn có thể đồng thời kiểm tra kết nối giữa bàn in gia nhiệt (heatbed) và bo MC, cũng như cáp NTC. Đầu nối 2PIN là dành cho cáp NTC. Cần kiểm tra xem các đầu nối có bị lỏng hay không, cũng như dây cáp có bị tuột hoặc lỏng kết nối không.

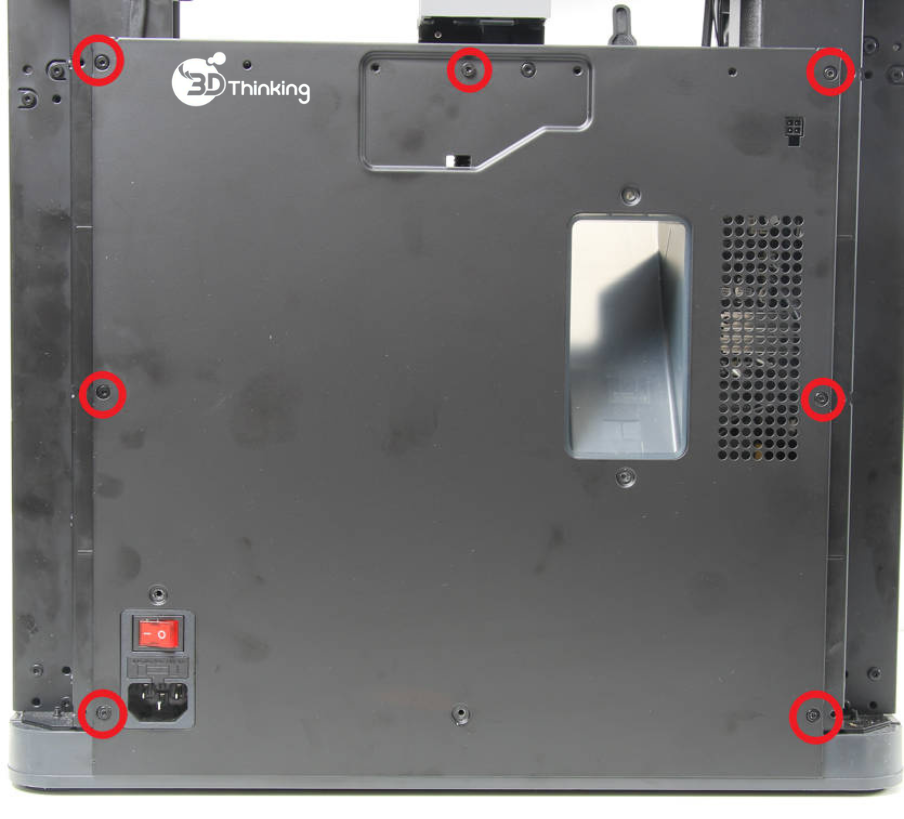

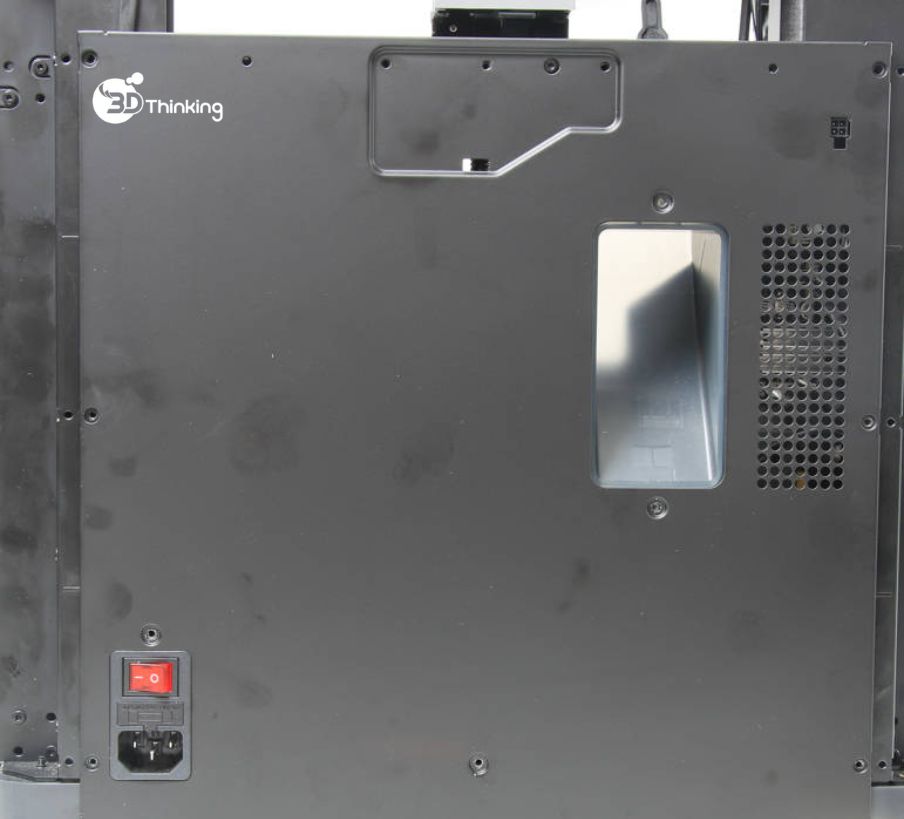

Bước 5: Tháo tấm panel phía sau
1. Tháo 4 vít ren thô bằng lục giác H2.0
2. Tháo 7 vít ren mịn bằng lục giác H2.0.
3. Tháo tấm panel phía sau ra khỏi máy in.

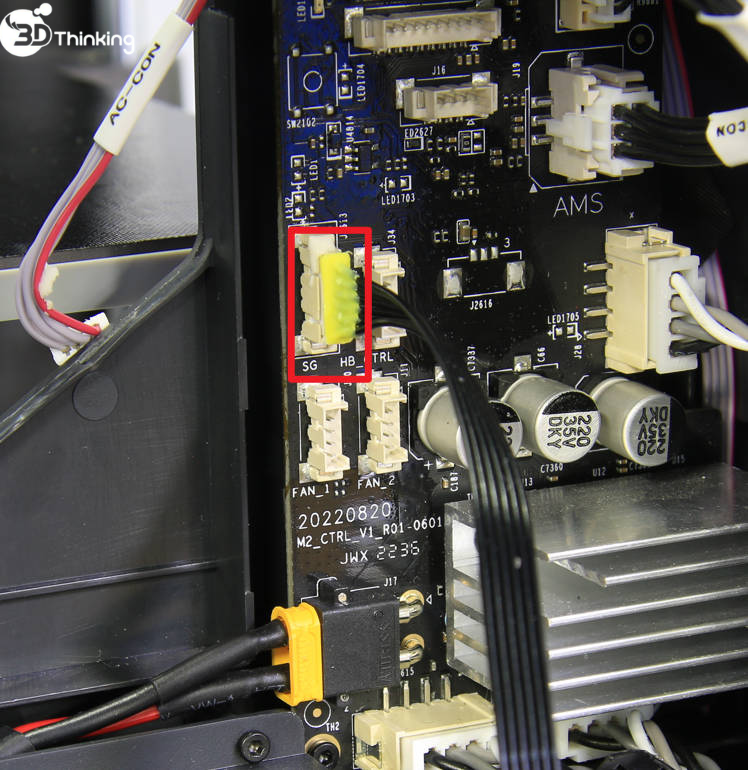

Bước 6: Kiểm tra đầu nối trên bo MC
Kiểm tra trạng thái cáp kết nối trên bo MC và xác nhận rằng kết nối không bị lỏng và không có chân (PIN) nào bị tuột. Sau khi kiểm tra và xác nhận, bạn có thể kết nối lại nguồn điện và bật máy in để kiểm tra xem nhiệt độ bàn in gia nhiệt có còn hiển thị là 0 hay không. Nếu lỗi vẫn chưa được khắc phục, cần tiếp tục kiểm tra trạng thái kết nối của bàn in gia nhiệt (heatbed).
Nếu bàn in không nóng và lỗi vẫn tiếp diễn, bạn cần liên hệ đội ngũ dịch vụ kỹ thuật để được xác nhận và hỗ trợ thêm.
Hướng dẫn lắp ráp
Bước 1: Lắp lò xo căng trước
Giữ phần phía trên của bàn in gia nhiệt (heatbed) và lắp các lò xo căng trước lần lượt vào các vít của bàn in gia nhiệt.
Bước 2: Lắp bàn in gia nhiệt
Bây giờ bạn có thể đóng bàn in gia nhiệt (heatbed) và lắp chúng lại với nhau. Nhẹ nhàng ấn từ phía trên bàn in gia nhiệt và xác nhận rằng cả 3 chốt đều đi qua được các lỗ trên giá đỡ cảm biến.

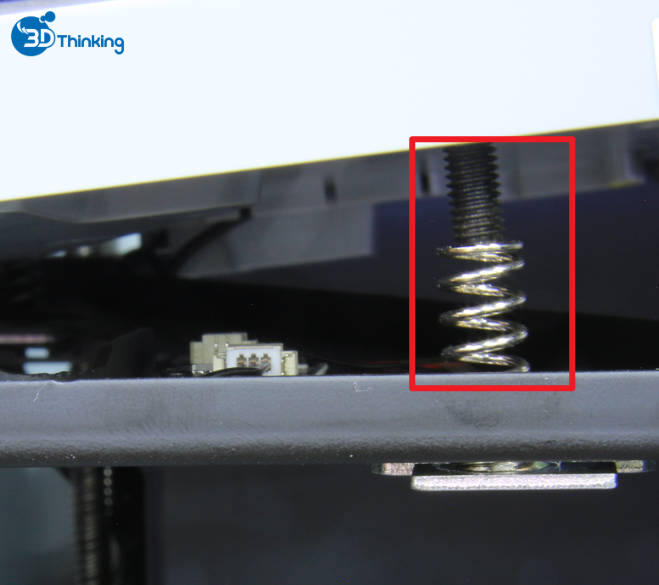

Bước 3: Siết chặt các đai ốc căng trước
Đặt vòng cao su lên 3 đai ốc căng trước, sau đó vặn đều từng chút một, không siết chặt ngay. Tiếp tục vặn đều các đai ốc cho đến khi các chốt nằm ngang bằng với mặt dưới của đai ốc (tham khảo hình bên dưới).
 |  |
Bước 4: Lắp tấm panel phía sau
1. Lắp tấm panel phía sau vào mặt sau của máy in.
2. Siết chặt 7 vít ren mịn.
3. Siết chặt 4 vít ren thô.
Trường hợp 2: Nhiệt độ bàn in gia nhiệt không hiển thị là 0
Tình huống này thường do nguồn cấp điện cho bàn in gia nhiệt (heatbed) bị bất thường, khiến bàn in không nóng được.
Gợi ý khắc phục sự cố
- Kiểm tra trạng thái kết nối của cáp nguồn bàn in gia nhiệt (heatbed power cable).
- Kiểm tra đầu ra của bo AC (điện áp cao, yêu cầu kiến thức cơ bản về điện).
Hướng dẫn thao tác tháo lắp & kiểm tra
Bước 1: Nâng bàn in gia nhiệt (Raise the heatbed)
Để thuận tiện cho quá trình này, cần nâng bàn in gia nhiệt (heatbed): nghiêng máy in và kéo dây đai trục Z để nâng bàn in gia nhiệt lên khoảng 2/3 chiều cao hành trình.
Bước 2: Kiểm tra điện trở của bàn in gia nhiệt (heatbed)
Tháo 2 vít như hình minh họa bên dưới, tháo nắp che và sử dụng đồng hồ vạn năng để đo giá trị điện trở giữa hai đầu cực. Nếu giá trị điện trở nằm trong khoảng 40–60 ohms, bàn in gia nhiệt (heatbed) được xem là bình thường và có thể chuyển sang bước tiếp theo. Ngược lại, bàn in gia nhiệt cần được thay thế.
 |  |
Bước 3: Tháo tấm panel phía sau
1. Tháo 4 vít ren thô bằng lục giác H2.0.
2. Tháo 7 vít ren mịn bằng lục giác H2.0.
3. Tháo tấm panel phía sau ra khỏi máy in.

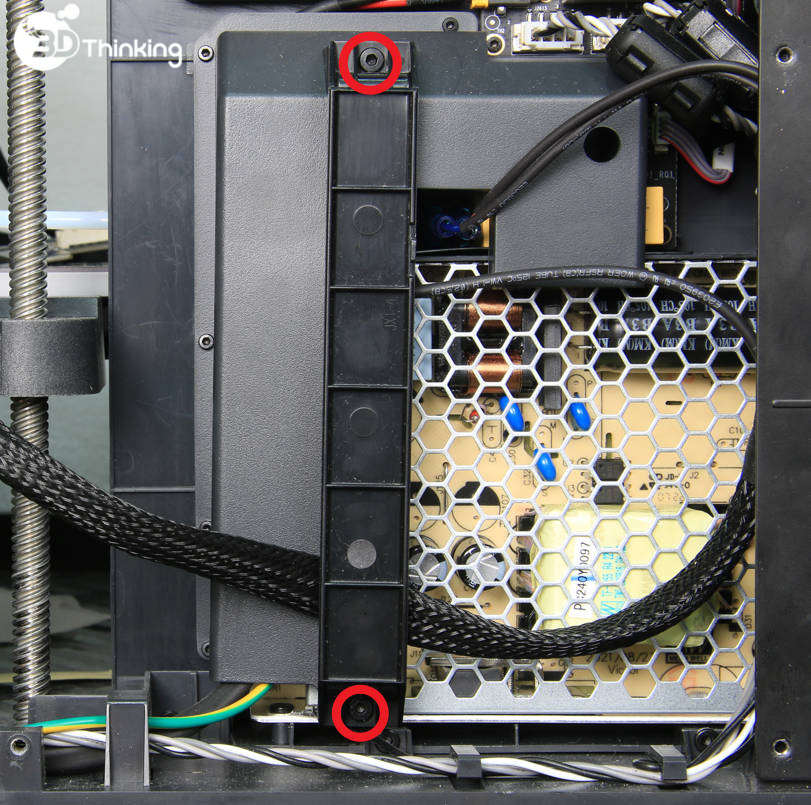

Bước 4: Tháo nắp che cáp
Sử dụng lục giác H2.0 để tháo 2 vít và tháo nắp che cáp.
Bước 5: Tháo giá đỡ cáp
Sử dụng lục giác H1.5 để tháo 6 vít và tháo giá đỡ cáp.
Bước 6: Kiểm tra các kết nối cáp

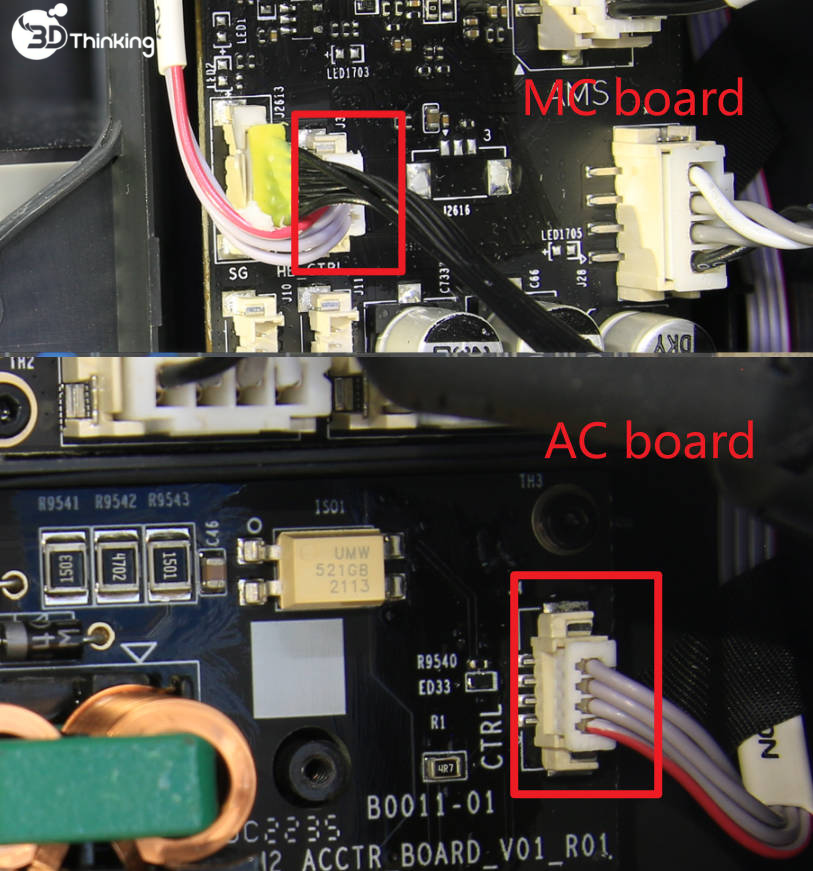

Kiểm tra trạng thái kết nối của cáp nguồn và cáp nối giữa bo MC và bo nguồn AC, đảm bảo kết nối bình thường, không bị lỏng hoặc lệch chân. Sau đó, chuyển sang bước tiếp theo.
 |  |
Bước 7: Kiểm tra cáp nguồn bàn in gia nhiệt (heatbed power cable)
Tháo hai ống silicone màu xanh và sử dụng đồng hồ vạn năng để đo giá trị điện trở.
- Nếu giá trị điện trở nằm trong khoảng 40–60 ohms, cáp nguồn được xem là bình thường và bạn có thể chuyển sang bước tiếp theo.
- Nếu giá trị khác khoảng này, điều đó có nghĩa là cáp nguồn bị lỗi và cần được thay thế (hoặc cần thay thế cả bàn in gia nhiệt).

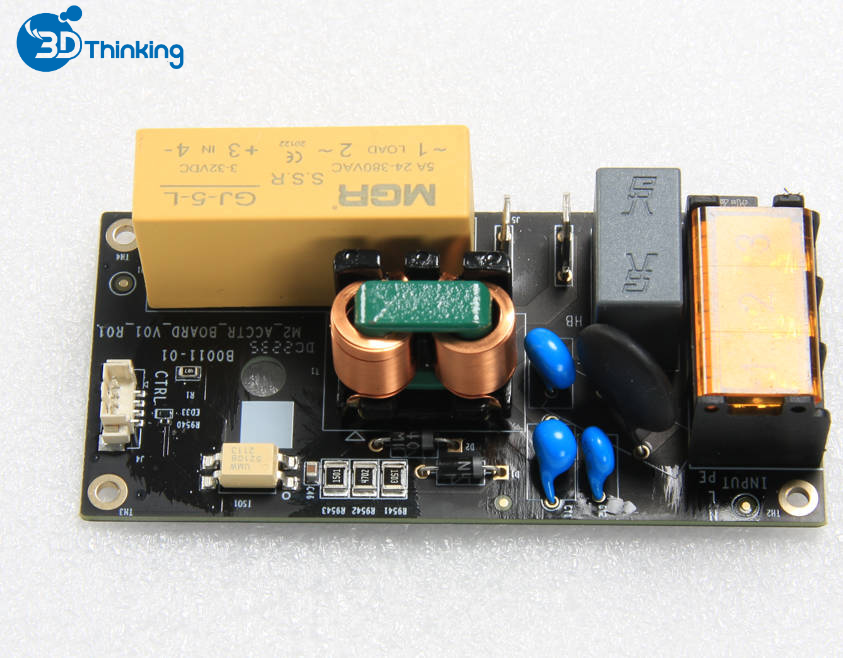

Bước 8: Kiểm tra bo nguồn AC
Nếu các bước kiểm tra ở trên đều bình thường, có thể xác định bo nguồn AC bị lỗi và cần được thay thế. Ngoài ra, nếu bo nguồn AC có dấu hiệu hư hỏng rõ ràng, điều này cũng có thể dùng để kết luận rằng bo AC đã bị hỏng và cần thay thế.
Hướng dẫn lắp ráp
Bước 1: Lắp giá đỡ cáp
Lắp giá đỡ cáp vào máy in, tránh làm kẹp vào dây cáp, sau đó siết chặt 6 vít.
 |  |
Bước 2: Lắp nắp che cáp
Lắp đặt nắp che cáp và siết chặt 2 vít.
Bước 3: Lắp đặt tấm panel phía sau
1. Lắp tấm panel phía sau vào mặt sau của máy in
2. Siết chặt 7 vít ren mịn
3. Siết chặt 4 vít ren thô
GHI CHÚ CUỐI
3D THINKING hy vọng bài viết hướng dẫn khắc phục sự cố bàn in không nóng, bàn nhiệt không nóng cho dòng P1 chi tiết này đã hữu ích và cung cấp đầy đủ thông tin. Để đảm bảo thực hiện an toàn và hiệu quả, nếu bạn có bất kỳ thắc mắc hoặc vấn đề nào liên quan đến quy trình được mô tả trong bài viết này, chúng tôi khuyến nghị gửi form hỗ trợ hoặc liên hệ tổng đài 19007451 về vấn đề của bạn. Đội ngũ kỹ thuật viên 3D THINKING sẽ phản hồi và hỗ trợ bạn ngay khi nhận được yêu cầu.
