Mở Hộp Snapmaker U1 Và Khám Phá Bên Trong Có Gì ?

Trong bài viết này, chúng ta sẽ cùng mở hộp Snapmaker U1 và khám phá những gì bên trong chiếc máy in 3D thay đổi được đầu công cụ này. Snapmaker U1 hứa hẹn mang đến khả năng in 3D đa màu nhanh chóng, đồng thời giảm thiểu đáng kể lượng vật liệu thải trong quá trình sử dụng.

Đây là một trong những cải tiến đáng chú ý giúp tối ưu hiệu suất in và trải nghiệm vận hành. Hãy cùng xem bên trong hộp máy có những gì và liệu thiết bị này có thực sự ấn tượng như kỳ vọng.

Quá trình mở hộp Snapmaker U1

Từ trước đến nay, các sản phẩm của Snapmaker luôn được đi kèm với tài liệu hướng dẫn sử dụng rõ ràng, minh họa trực quan và được trình bày chuyên nghiệp, và U1 cũng không phải là ngoại lệ.

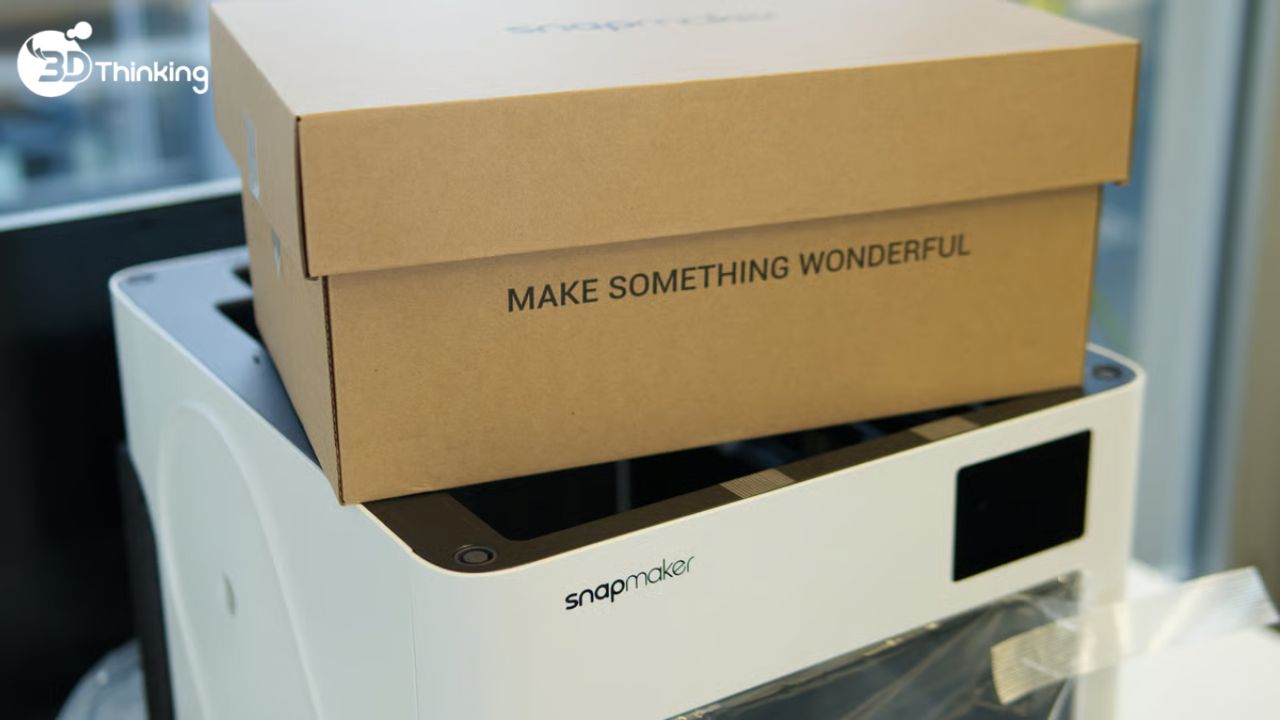

“Make something wonderful” (Hãy tạo nên điều tuyệt vời) – bạn sẽ bắt gặp khẩu hiệu này xuất hiện rất nhiều lần trong quá trình mở hộp Snapmaker U1.

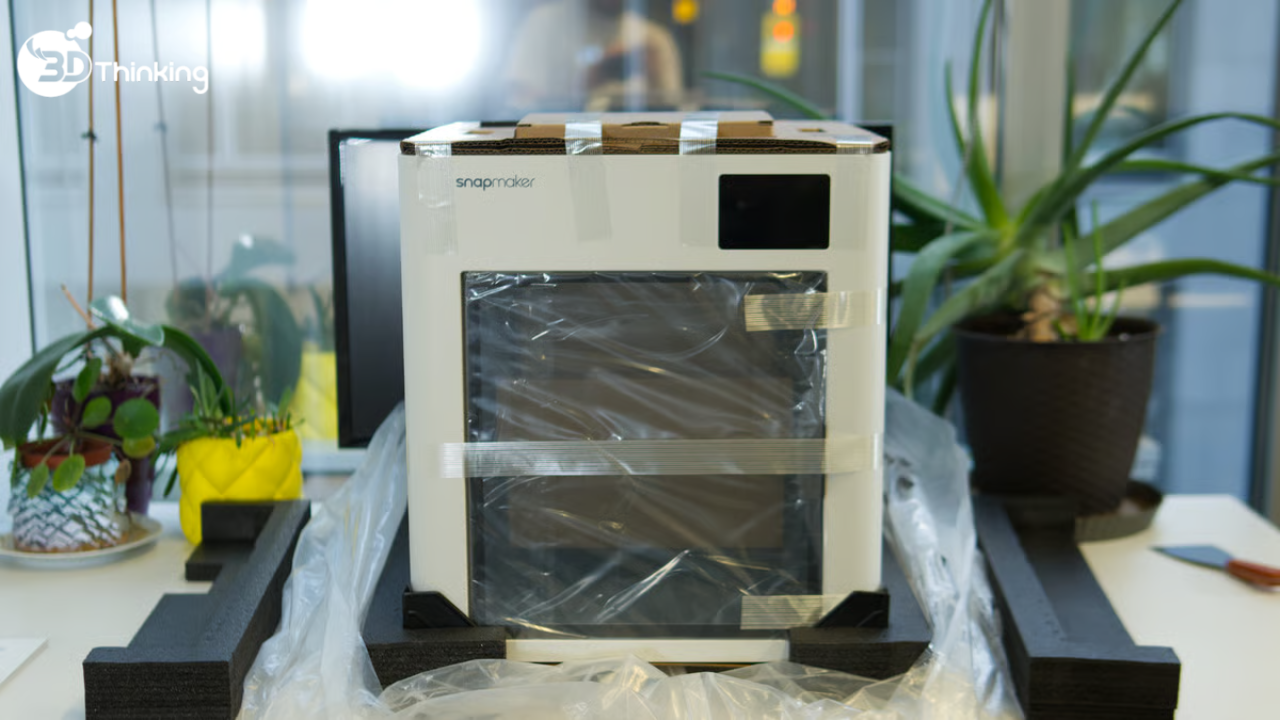

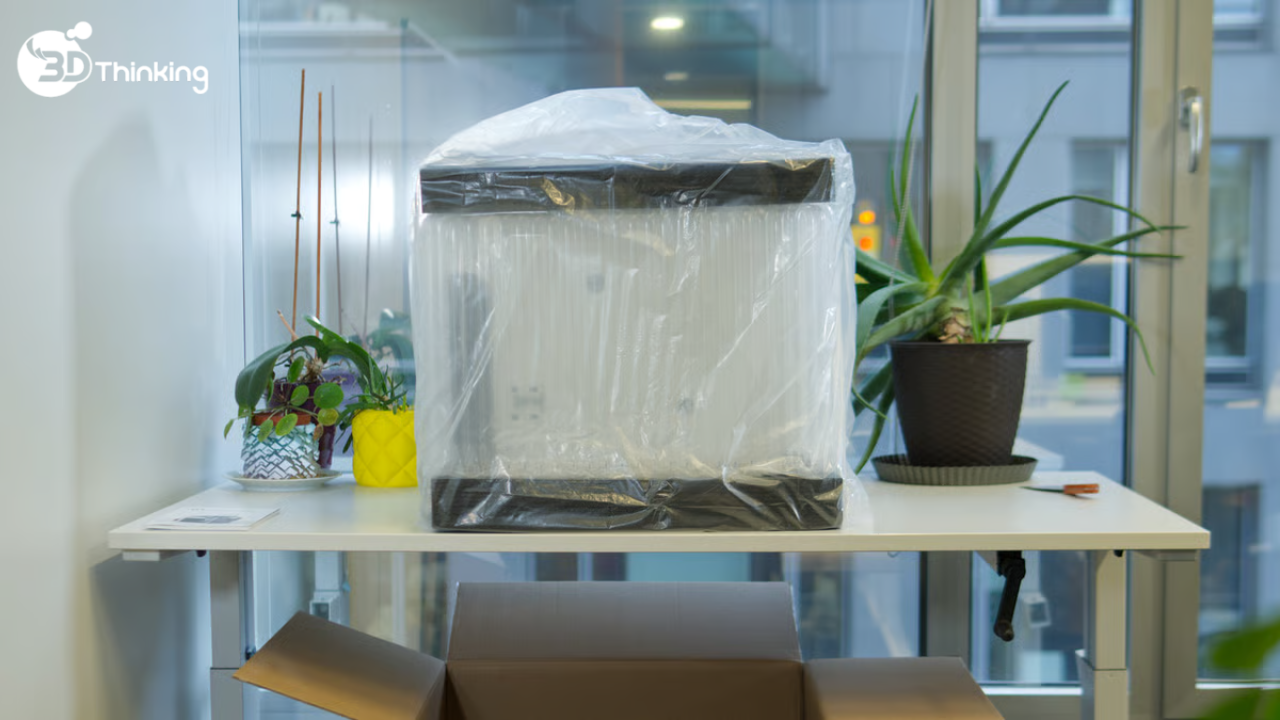

Snapmaker U1 được nhấc ra khỏi thùng vận chuyển một cách gọn gàng, được bảo vệ bởi các túi khí và lớp đệm mút đen xung quanh, trong khi các phụ kiện và linh kiện đi kèm được cố định chắc chắn bằng các khay carton bên trong hộp.

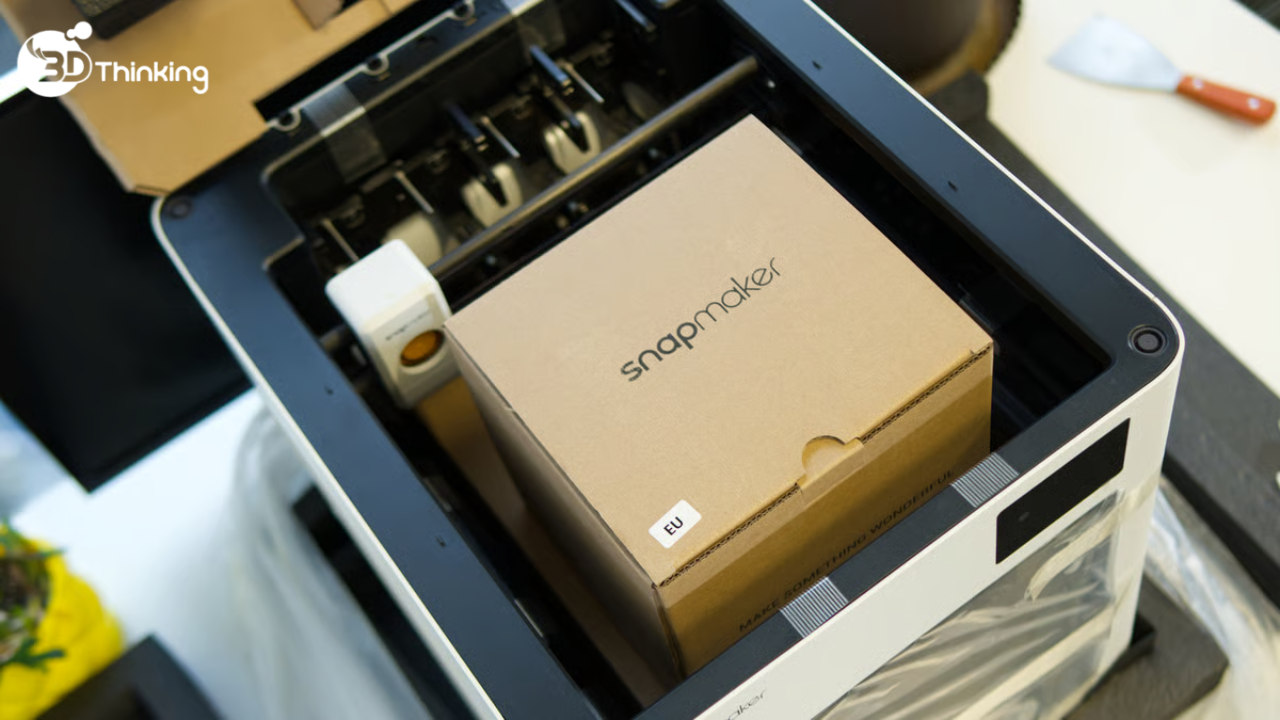

Ba gói quan trọng được đóng gói gọn gàng bên trong thân máy của U1, bao gồm bộ dụng cụ thiết yếu, sợi nhựa in 3D (filament), các bộ cuộn sợi tự động (filament autowinder) và giá đỡ cuộn sợi (spool holder).

Sau khi mở hộp Snapmaker U1 và ấy hộp dụng cụ và các phụ kiện cuộn nhựa ra khỏi hộp, bạn sẽ thấy các cuộn sợi nhựa in 3D SnapSpeed PLA (filament) cỡ mẫu lớn do Snapmaker cung cấp.

Hộp thứ hai chứa các giá đỡ cuộn sợi nhựa in 3D (filament), các cụm đầu in (toolhead), cáp kết nối cụm đầu in, bộ cuộn lại sợi nhựa tự động (filament autowinder) và hộp chứa nhựa xả (purge bucket).

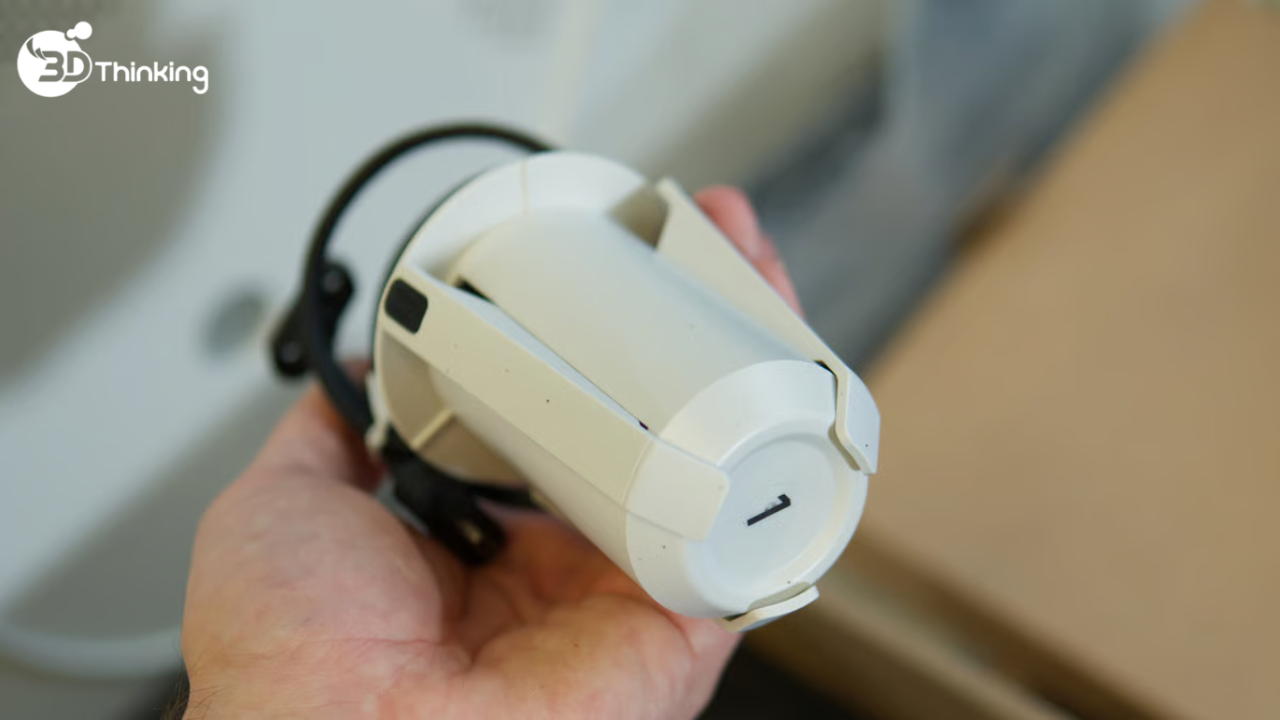

Các giá đỡ cuộn sợi nhựa in 3D (filament) có thiết kế gợi nhớ đến những gì được sử dụng trên Bambu Lab AMS Lite.

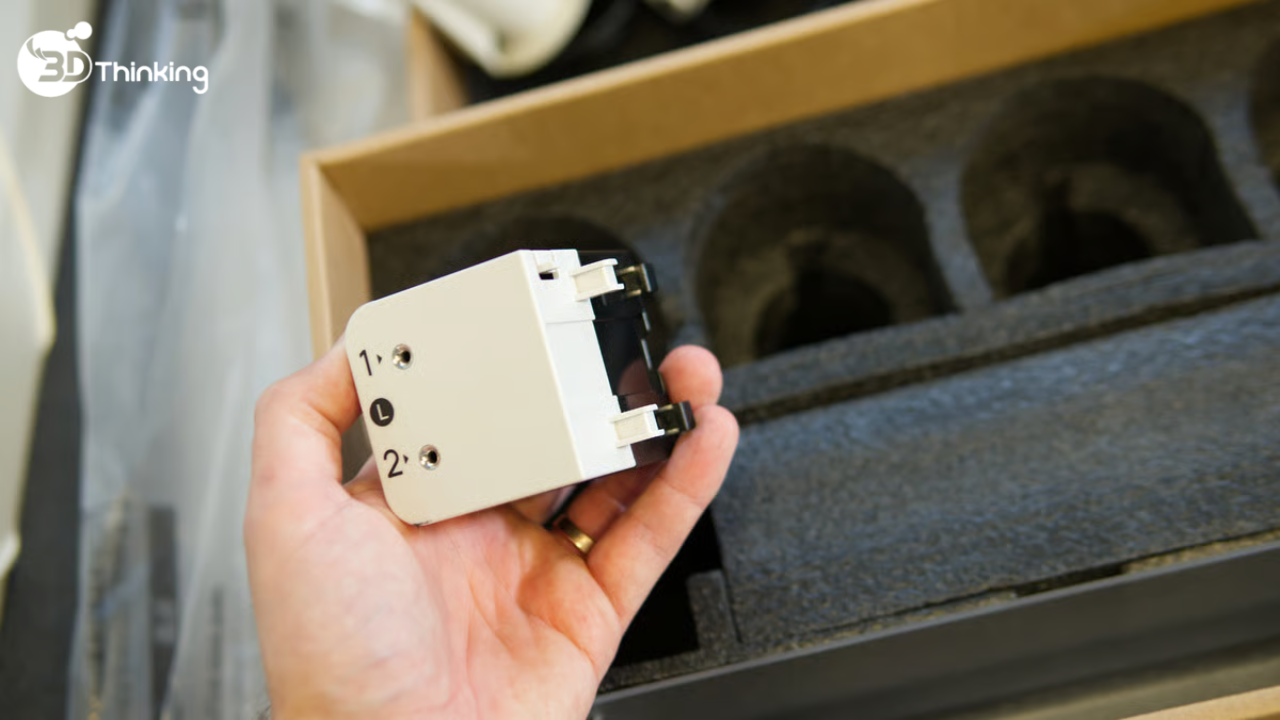

Đi kèm máy là hai bộ nạp sợi nhựa tự động (filament autoloader), mỗi bộ được lắp ở một bên máy và đảm nhiệm việc cấp sợi nhựa in 3D (filament) từ hai cuộn khác nhau.

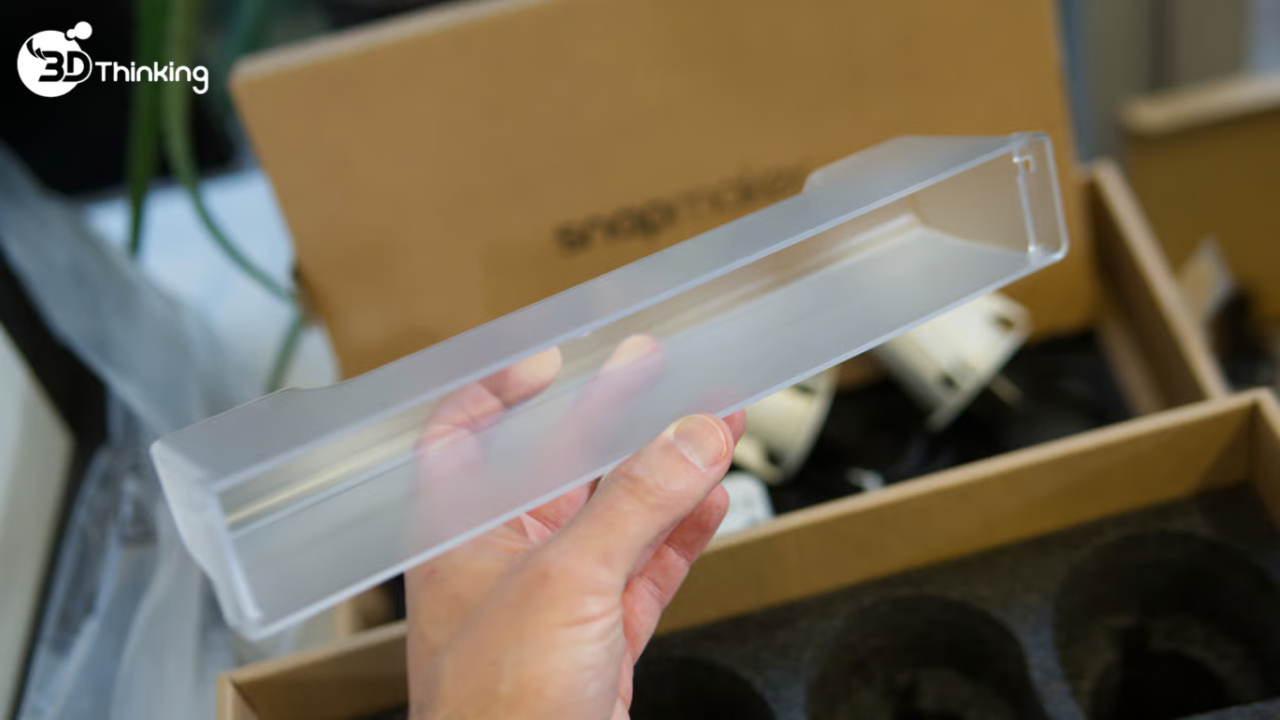

Máy đi kèm một hộp chứa nhựa xả (purge bucket), được gắn cố định bên trong khoang in ngay phía dưới dãy cụm đầu in (toolhead). Bộ phận này có nhiệm vụ thu gom vật liệu được xả ra trong quá trình hiệu chuẩn lưu lượng nhựa của các cụm đầu in.

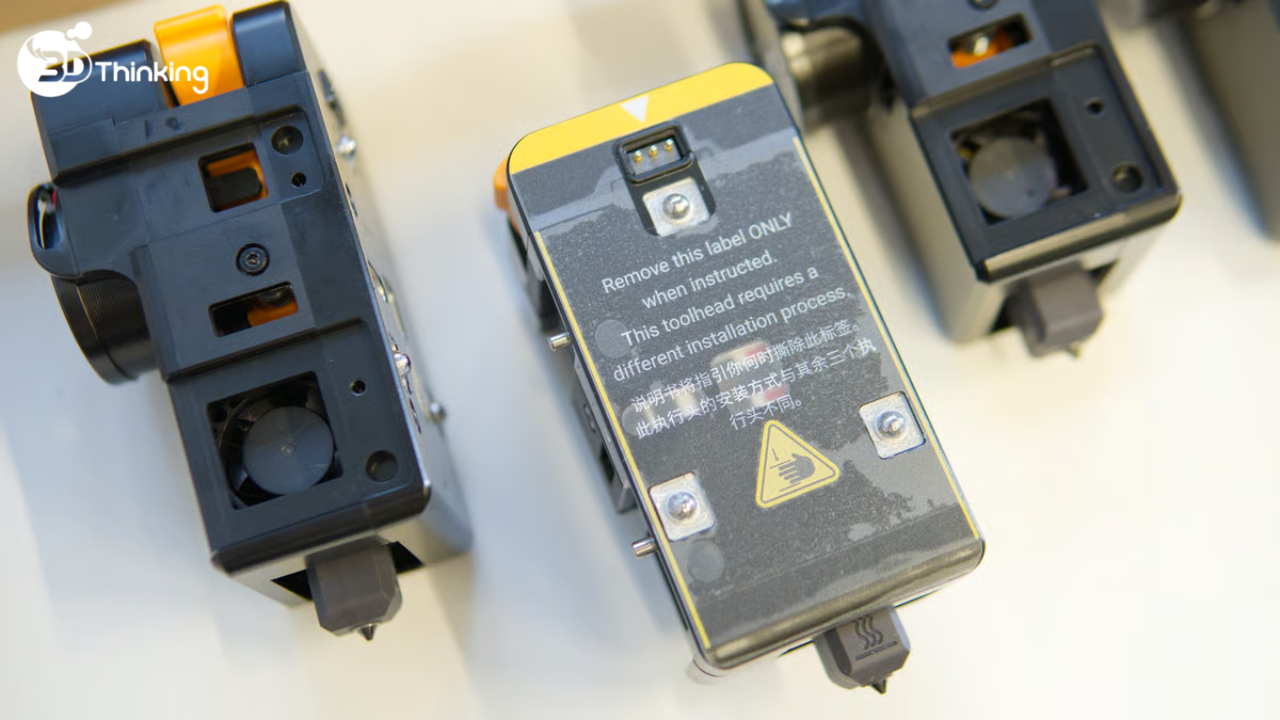

Trong quá trình mở hộp Snapmaker U1, trong hộp cũng có bốn cụm đầu in (toolhead). Ba trong số đó được gắn vào vị trí từ phía bên phải, trong khi một cụm đầu in — được làm nổi bật trong hình — có thiết kế đảo ngược và được gắn từ phía bên trái.

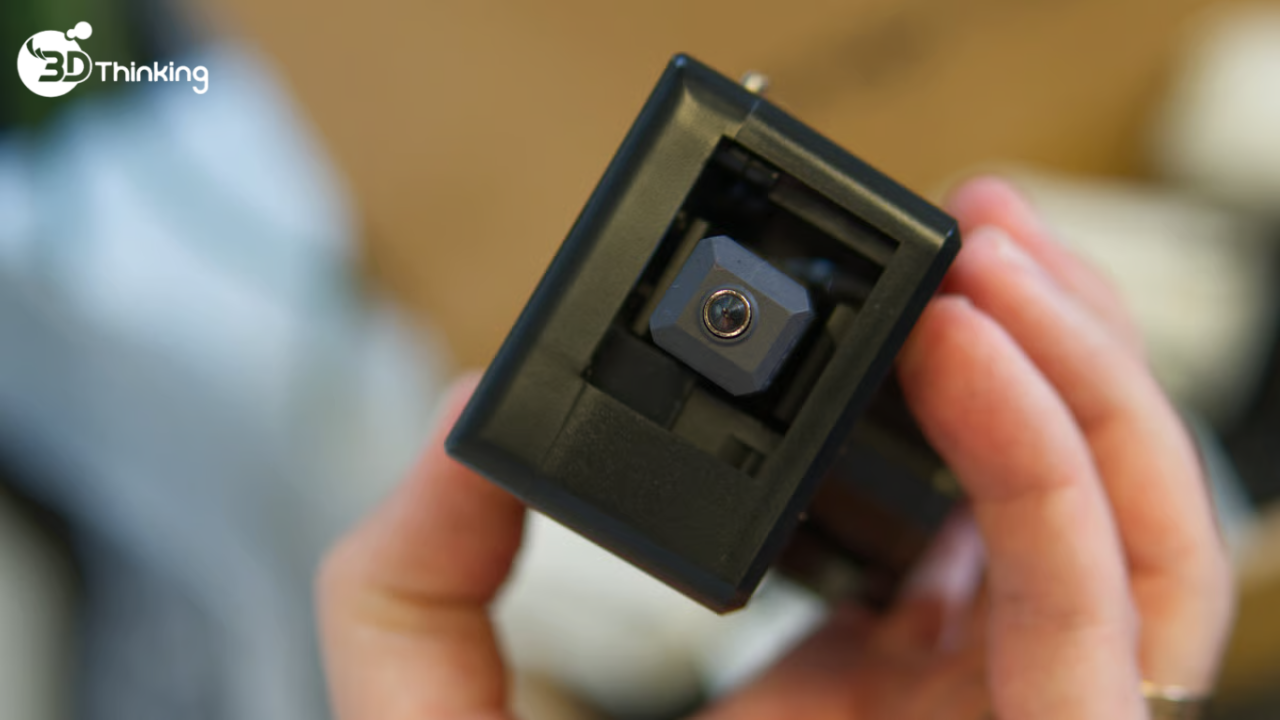

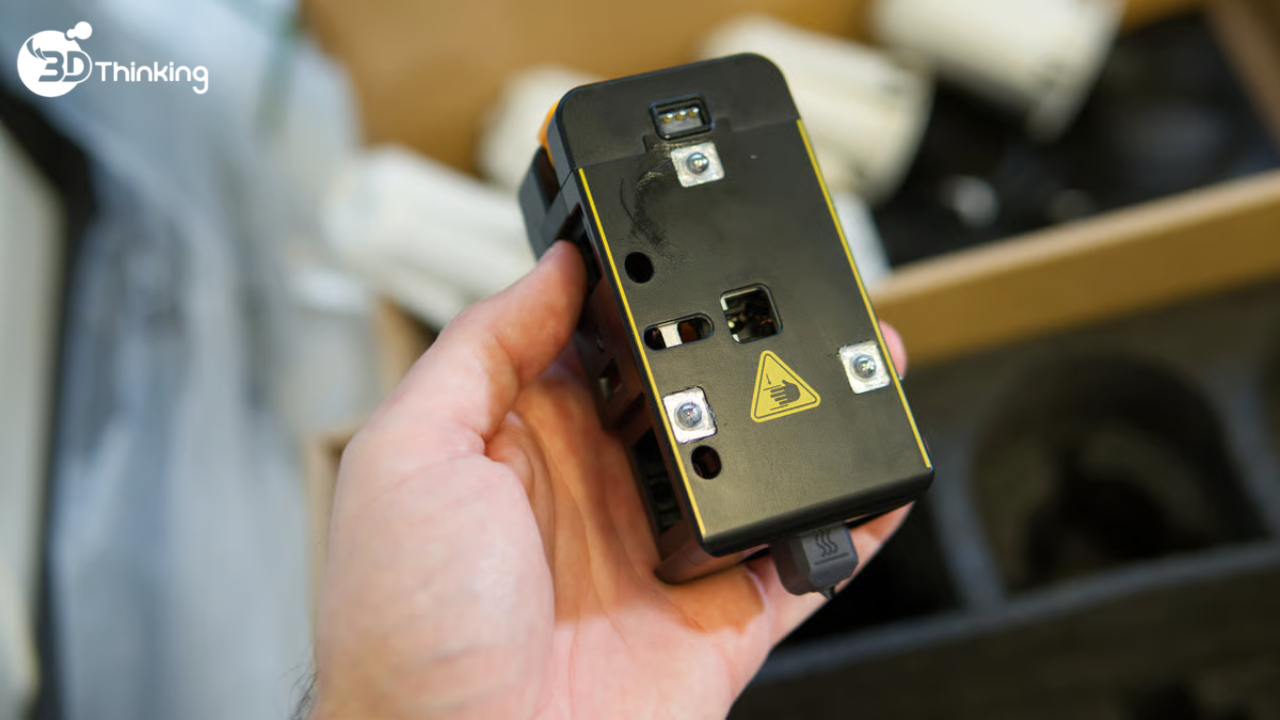

Các cụm đầu in (toolhead) sử dụng hệ thống nam châm và chốt định vị để căn chỉnh và cố định chính xác vào vị trí làm việc.

Đầu in (nozzle) thép tôi cứng được trang bị tiêu chuẩn trên máy.

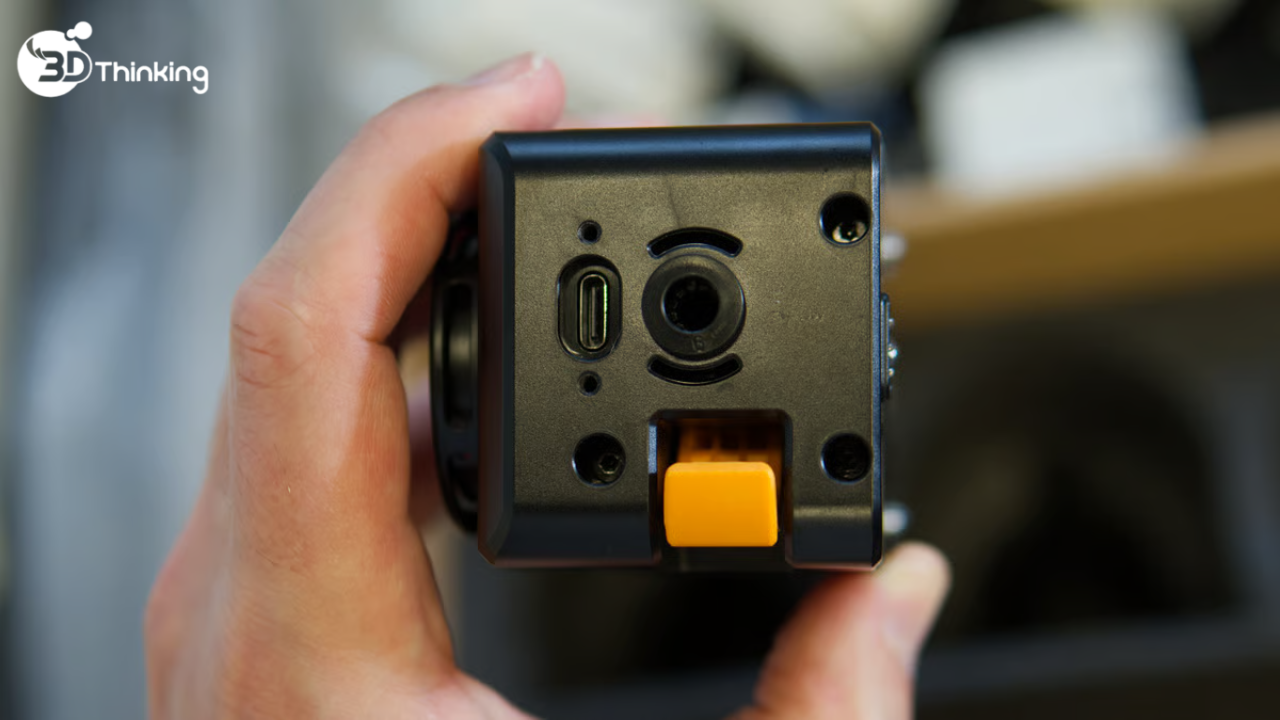

Nguồn điện và dữ liệu được truyền đến các cụm đầu in (toolhead) thông qua cổng USB-C. Kết nối này được cố định bằng hai vít và được bảo vệ bởi một cụm chống gập cáp bằng nhựa cỡ lớn, giúp tăng độ bền và giảm áp lực lên dây cáp trong quá trình hoạt động.

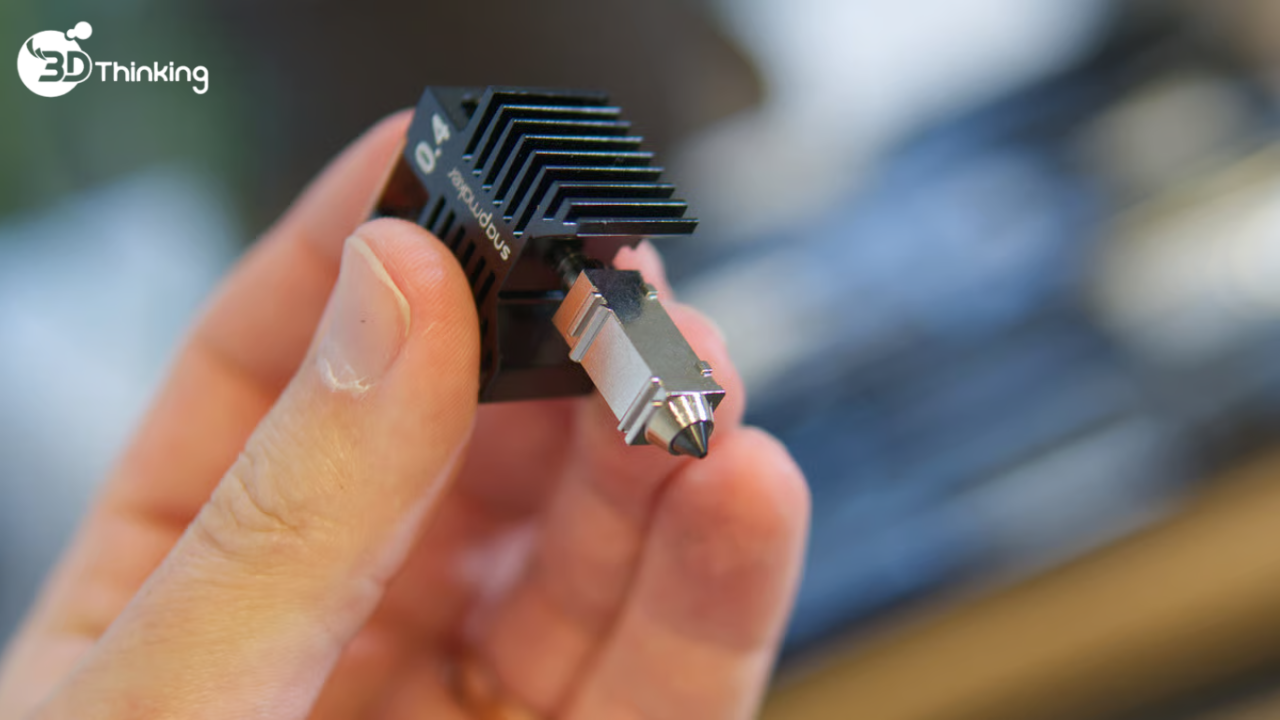

Các đầu in (nozzle) được tích hợp sẵn vào cụm đầu nóng (hotend), bao gồm cả bộ phận gia nhiệt và khối tản nhiệt. Toàn bộ cụm này có thể tháo lắp và thay thế dễ dàng. Ngoài ra, trong hộp còn đi kèm một cụm đầu nóng (hotend) 0,4 mm dự phòng.

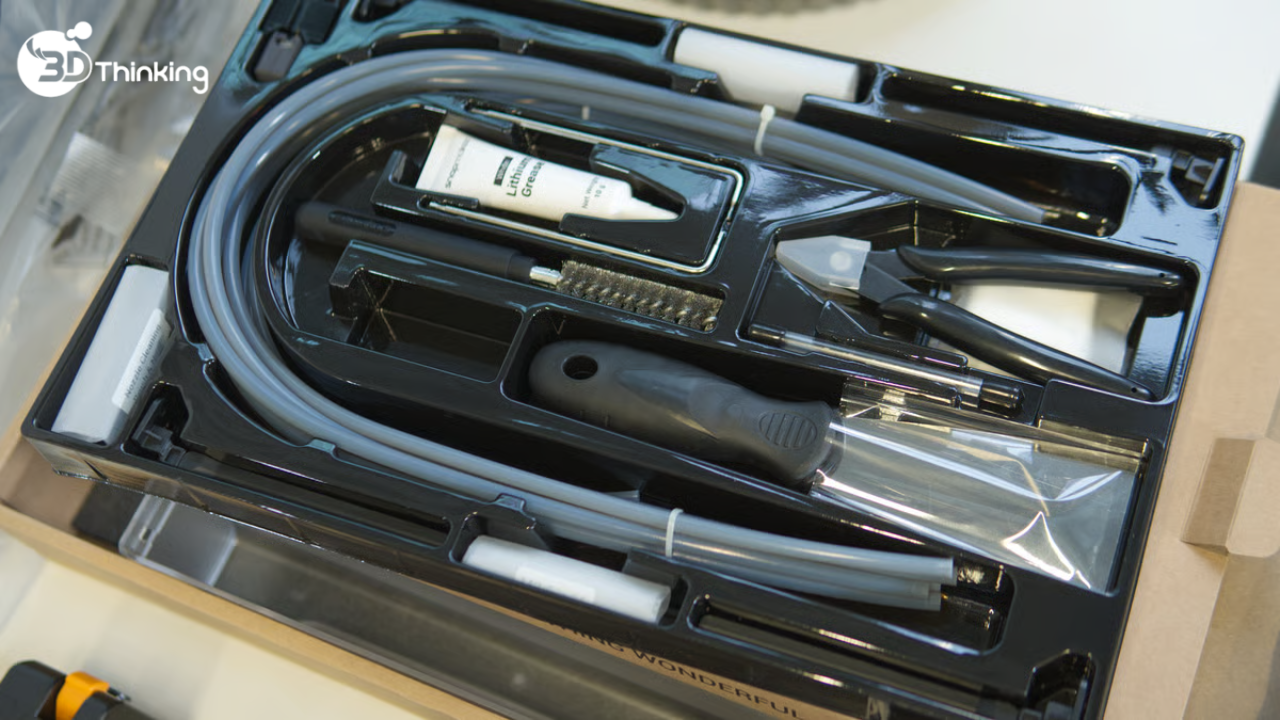

Đúng với phong cách quen thuộc của Snapmaker, hộp dụng cụ đi kèm chứa gần như mọi thứ bạn cần, bao gồm mỡ bôi trơn để bảo trì định kỳ, khăn lau màn hình, các linh kiện dự phòng và bộ dụng cụ chất lượng cao phục vụ cho việc lắp đặt cũng như bảo dưỡng máy.

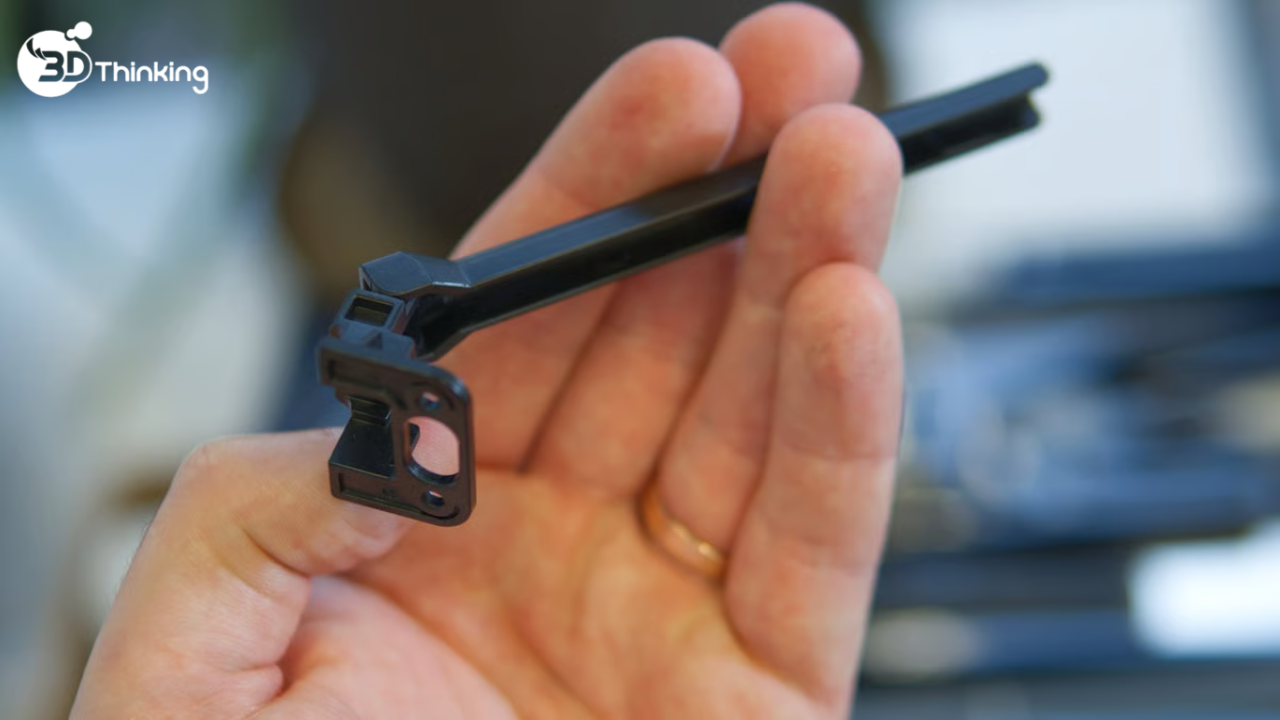

Trong hộp có bốn trụ đỡ chống gập cáp cho cụm đầu in (toolhead), được lắp cố định vào thân máy. Các bộ phận này giúp ngăn cáp bị uốn cong quá mức, đồng thời hỗ trợ và dẫn hướng các ống dẫn sợi nhựa in 3D (filament) một cách ổn định.

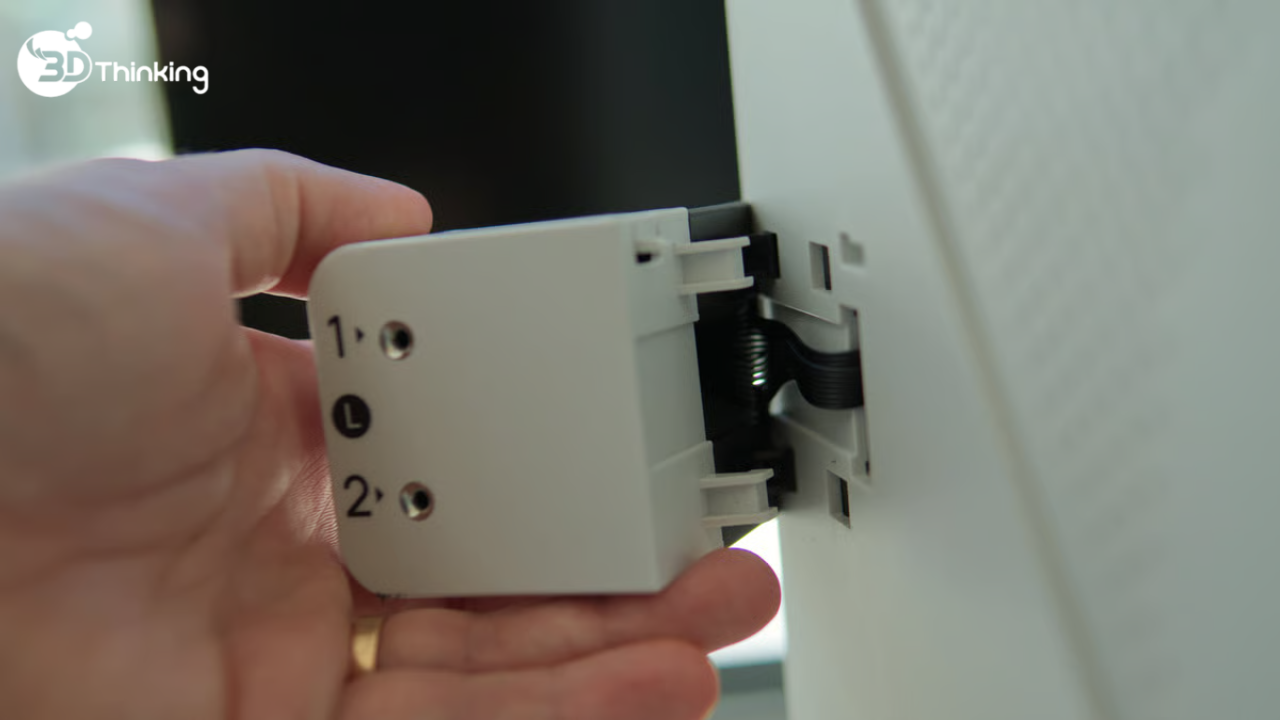

Các bộ nạp sợi nhựa tự động (filament autoloader) được gắn nhanh vào hai bên thân Snapmaker U1. Một sợi cáp duy nhất được bố trí gọn gàng trong rãnh dẫn nằm giữa bộ nạp và thân máy, giúp việc lắp đặt trở nên ngăn nắp và chắc chắn hơn.

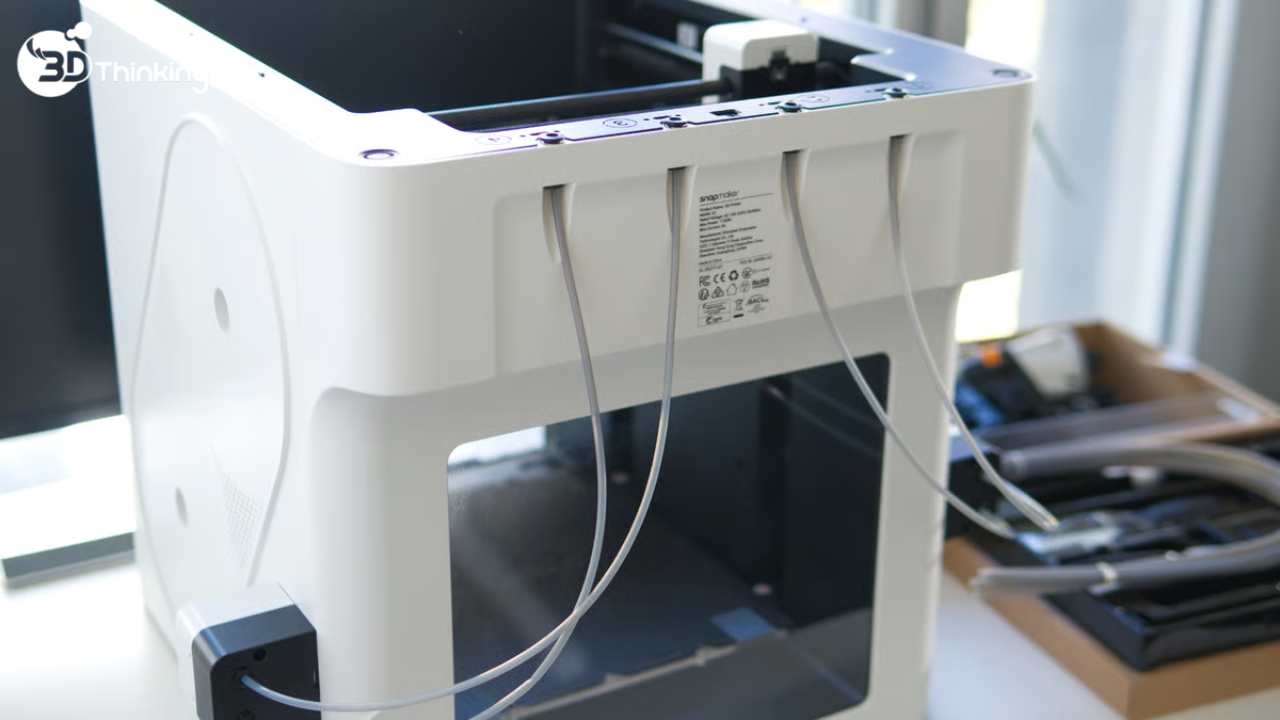

Các ống dẫn sợi nhựa in 3D (filament) kết nối các bộ nạp sợi nhựa tự động (filament autoloader) với bốn kênh cấp sợi nằm ở phía trên mặt sau của máy in.

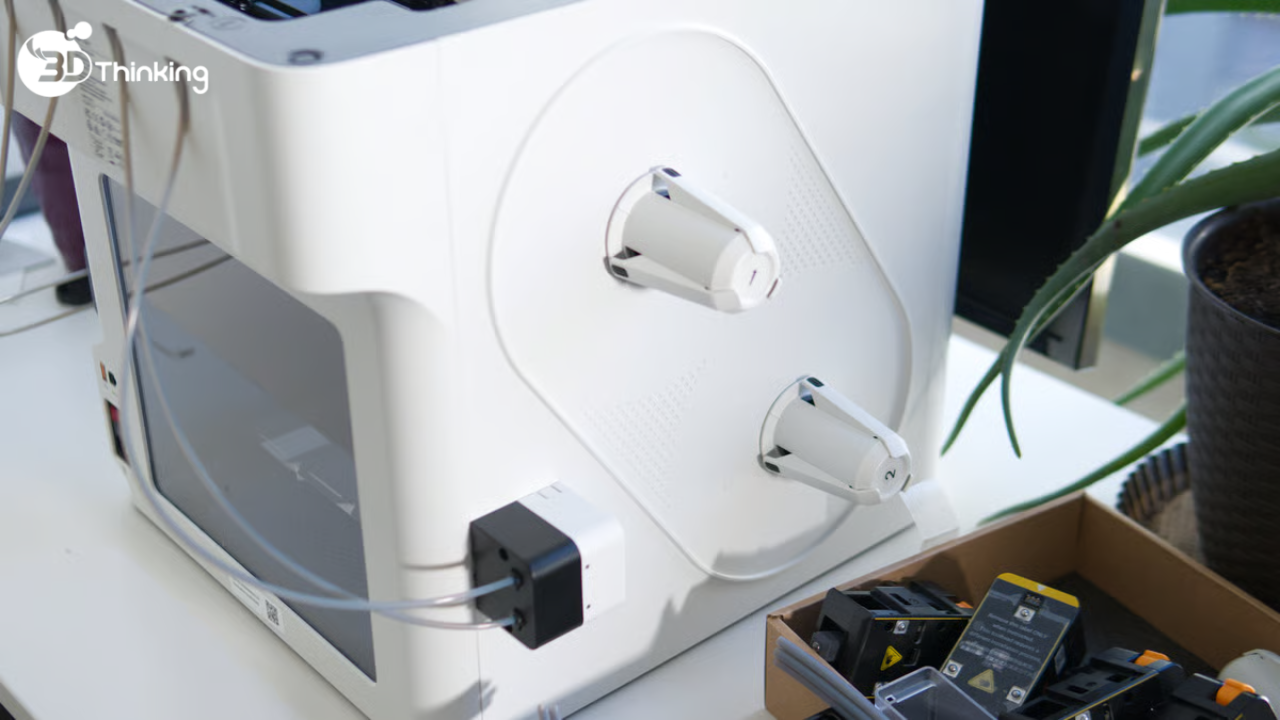

Các giá đỡ cuộn sợi nhựa in 3D (filament) cũng được gắn nhanh vào hai bên thân máy. Điểm lắp đặt được cố định chắc chắn, nhưng bản thân giá đỡ có thể xoay tự do để cuộn nhựa vận hành trơn tru trong quá trình cấp sợi.

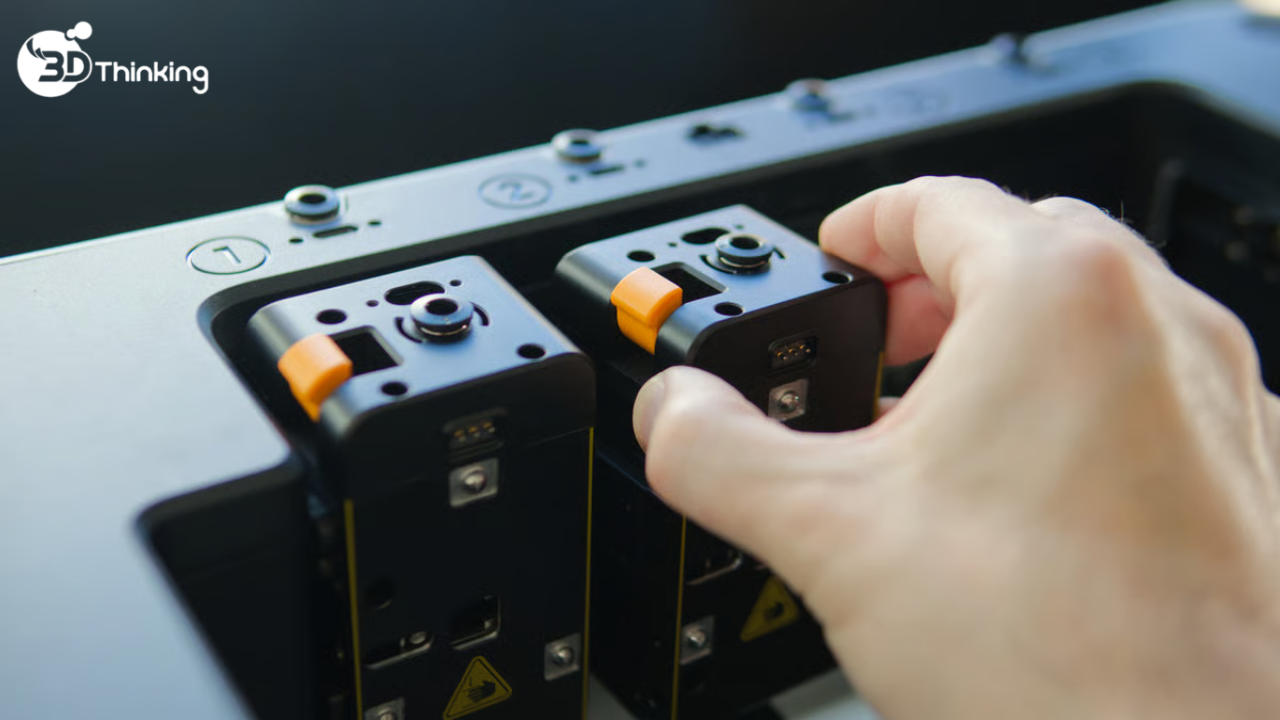

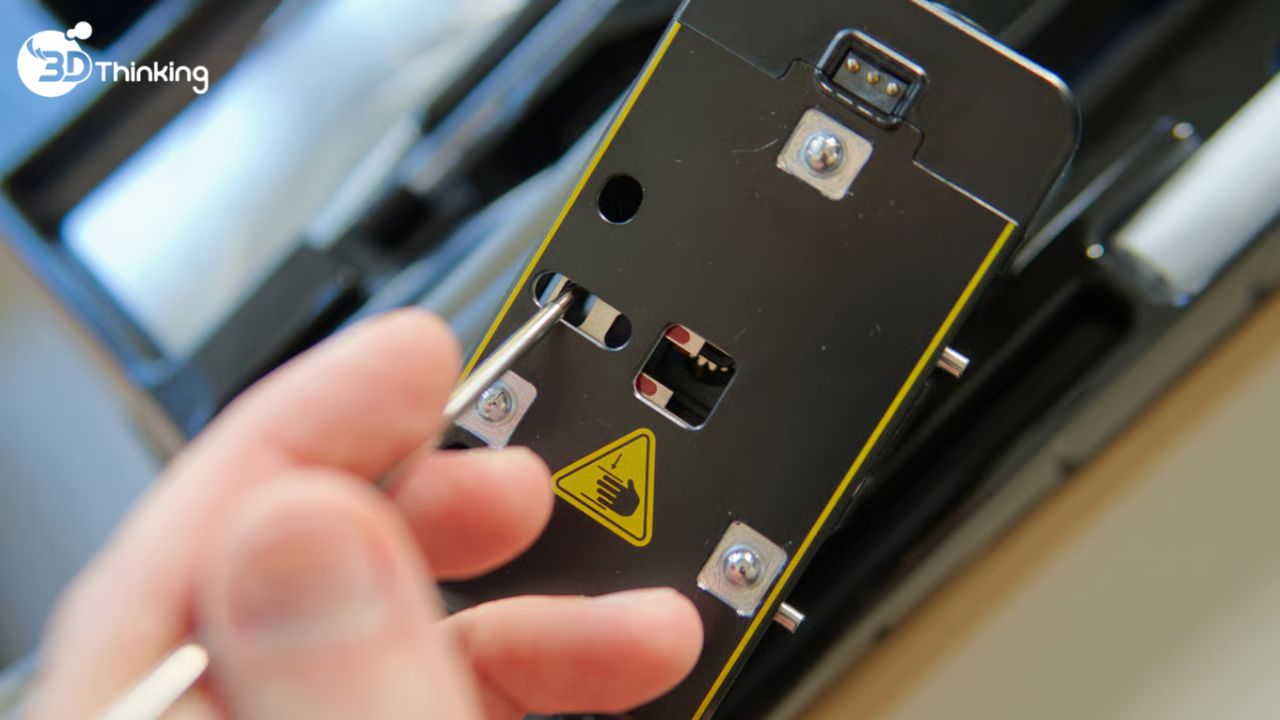

Để gắn các cụm đầu in (toolhead) vào đúng vị trí đỗ tương ứng, bạn cần căn chỉnh chính xác chốt khóa bên trong cụm đầu in trước khi lắp vào máy.

Một chốt định vị giúp việc đưa các cụm đầu in (toolhead) vào đúng vị trí trở nên dễ dàng và chính xác hơn.

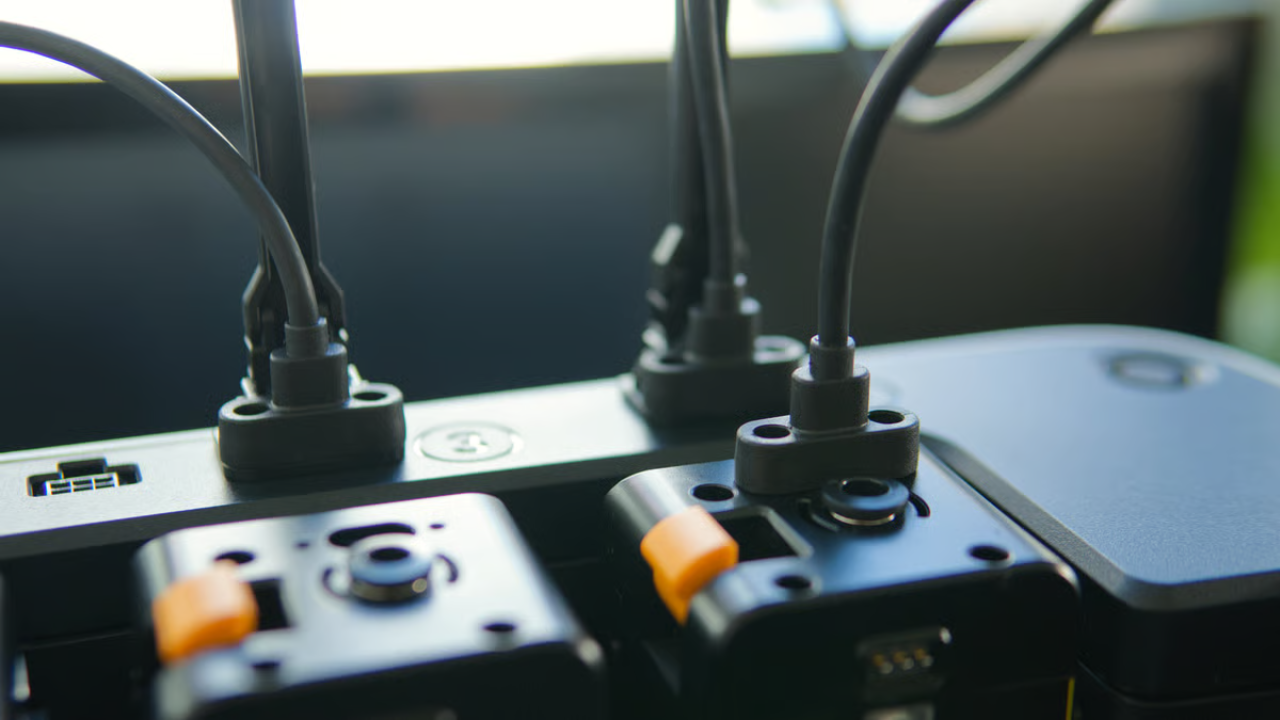

Cáp kết nối của các cụm đầu in (toolhead) được cố định bằng hai vít cho mỗi đầu nối. Nhà sản xuất khuyến nghị không siết vít quá chặt để tránh làm hỏng ren hoặc ảnh hưởng đến đầu nối cáp.

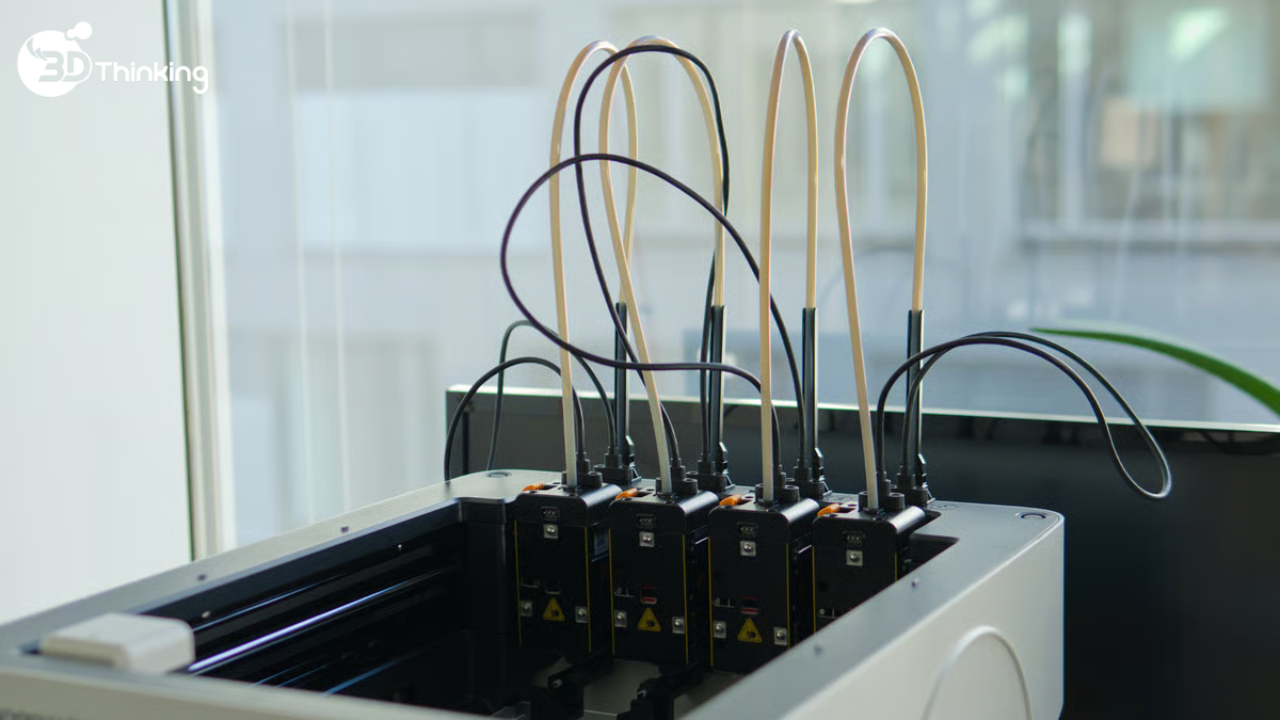

Sau khi kết nối hoàn tất, tổng thể hệ thống trông hơi lộn xộn một chút.

Tuy nhiên, các kẹp giữ đi kèm trong hộp có thể nhanh chóng sắp xếp gọn gàng dây cáp và ống dẫn chỉ trong vài giây.

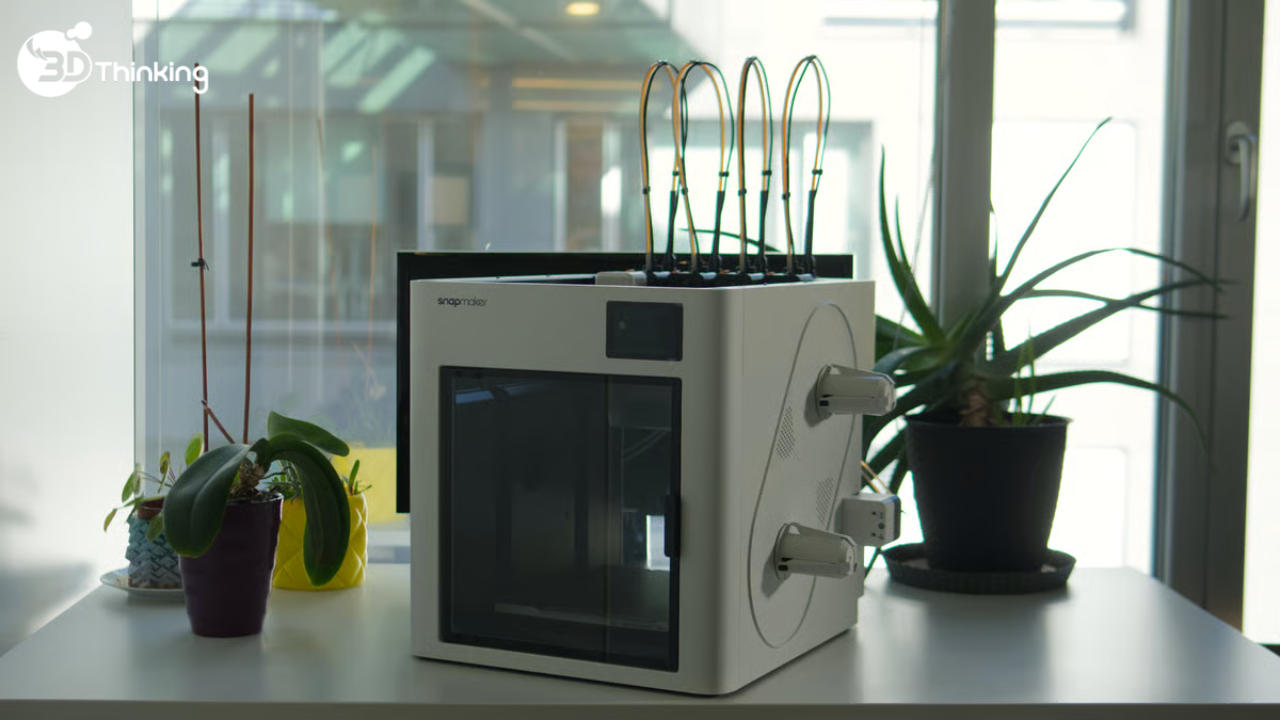

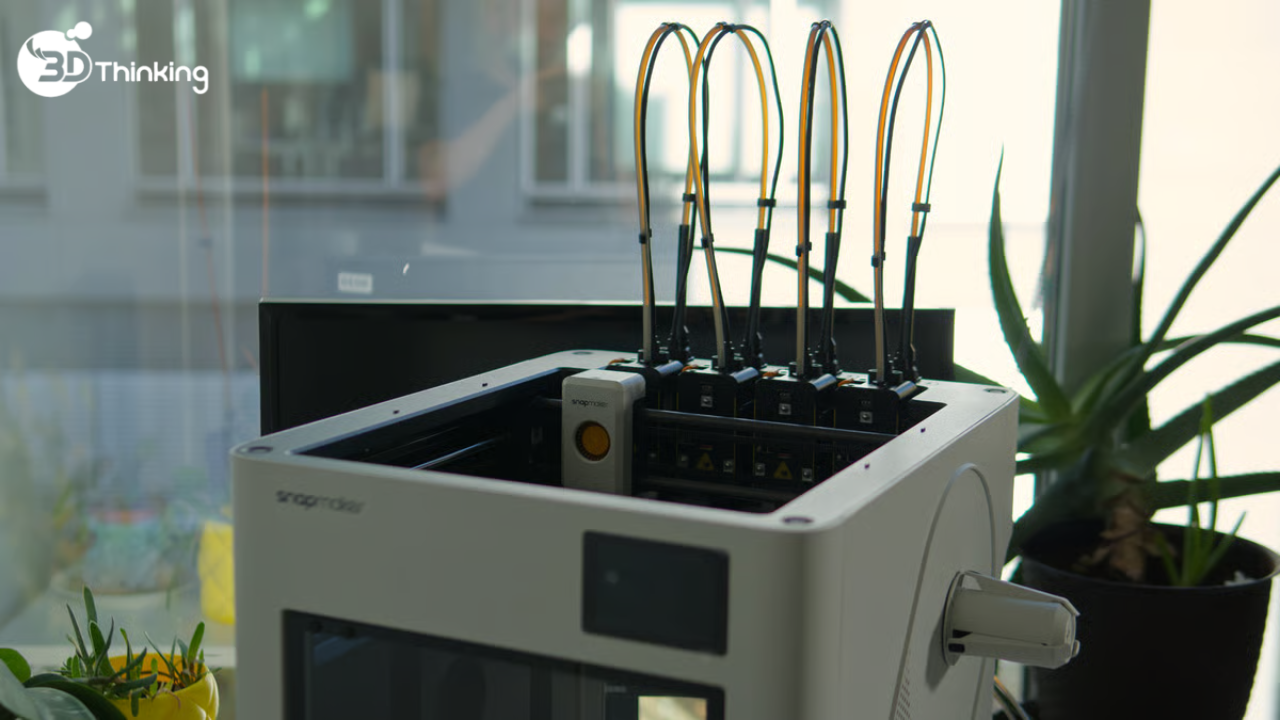

Sau khi hoàn tất lắp đặt, Snapmaker U1 đã sẵn sàng hoạt động. Toàn bộ quá trình mở hộp Snapmaker U1 và thiết lập máy diễn ra khá đơn giản và thuận tiện — bước tiếp theo chính là bắt đầu in!
