Elegoo Orange Storm Giga: Máy In 3D Khổ Lớn Được Mong Đợi Nhất Đã Sẵn Sàng Ra Mắt

Elegoo Orange Storm Giga: Máy In 3D Khổ Lớn Được Mong Đợi Nhất Đã Sẵn Sàng Ra Mắt

(Image: © Tom’s Hardware)

Elegoo Orange Storm Giga là chiếc máy in 3D khổ lớn được cộng đồng mong đợi suốt thời gian qua. Dù gặp trục trặc ban đầu khi tung ra các phiên bản beta cho reviewer – với một số lỗi phần cứng và phần mềm – nhưng phiên bản thương mại hiện tại đã được cải thiện đáng kể nhờ nhiều bản cập nhật quan trọng. Chiếc Giga mà bạn mua hôm nay chắc chắn ổn định và hoàn thiện hơn nhiều so với bản tôi nhận được để đánh giá.

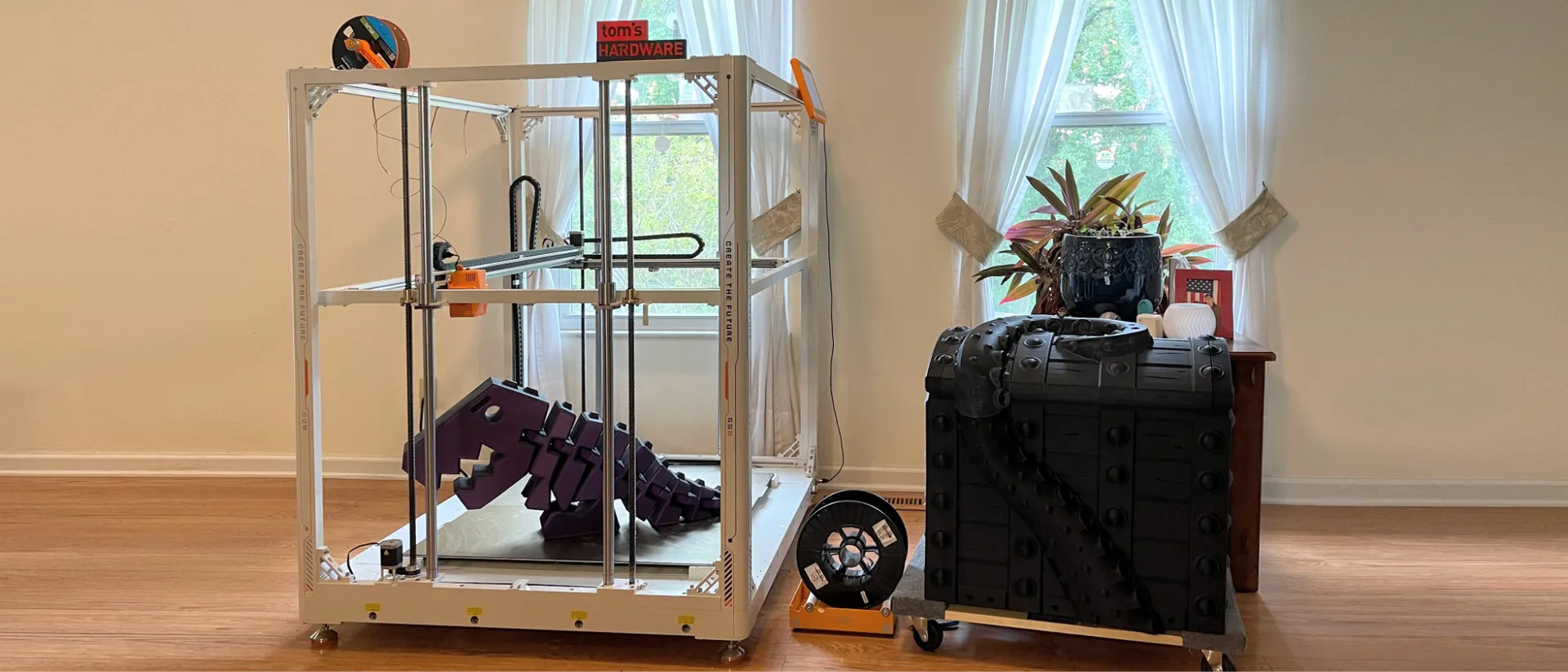

Giga là một “quái vật” thực thụ trong thế giới máy in 3D khổ lớn, đến mức phải dùng xe nâng để giao hàng. máy in 3d khổ lớn được đóng trong hai thùng lớn, mỗi thùng gần bằng một bàn ăn, với tổng trọng lượng sau lắp ráp lên tới khoảng 105 kg. Máy sử dụng tới 5 bộ nguồn riêng biệt và có thể làm tăng nhiệt độ căn phòng đáng kể – thậm chí có thể khiến cầu dao điện nhà bạn bị ngắt nếu cắm sai ổ (đừng hỏi tại sao tôi biết điều này!).

Không phải ai cũng cần đến chiếc máy in 3d khổ lớn  này. Nhưng nếu bạn đang muốn in bảng hiệu, nội thất, hay thậm chí là mô hình rồng kích thước thật, thì đây chắc chắn là một thiết bị cực kỳ thú vị để sở hữu. Đây là một trong những trải nghiệm in gần với cấp độ công nghiệp nhất mà người dùng cá nhân có thể tiếp cận. Giga có thể xem là một lựa chọn “hời” – xét đến việc bạn đang sở hữu một cỗ máy in 3d khổ lớn bằng kim loại có thể kiêm luôn cả nhà cho chó.

(Image credit: Tom’s Hardware)

Cũng giống như chiếc Elegoo Neptune 4 Max, tôi đã phải “gắn bó” với Giga trong một khoảng thời gian đánh giá dài bất thường. Tôi biết đến dự án Kickstarter này từ tháng 11 năm 2023 và là một trong những reviewer đầu tiên nhận máy in 3d khổ lớn vào tháng 4 năm 2024. Đáng tiếc, nhiều reviewer khác đã gặp tình trạng hư hỏng nghiêm trọng do lỗi firmware. Elegoo buộc phải tạm hoãn Giga để xử lý các vấn đề phần mềm và một số lỗi phần cứng nhỏ trước khi giao máy đến tay các nhà tài trợ Kickstarter.

Giga sở hữu khung in siêu lớn: 800 x 800 x 1000 mm và thiết kế flying gantry (dầm treo chuyển động). Máy được trang bị 4 tấm in riêng biệt, mỗi tấm có bed nhiệt riêng, nhưng lại sử dụng hệ thống cân bed thủ công khá phiền phức, trong khi tính năng auto-level hỗ trợ vẫn chưa thực sự hiệu quả – đặc biệt là ở lớp in đầu tiên. Bạn sẽ không thấy được lớp đầu tiên hoàn hảo, chỉ có những lớp “tạm chấp nhận được”. Tuy nhiên, khi đã qua vài lớp đầu, chất lượng bản in rất mượt mà và sắc nét.

Máy in 3d khổ lớn chạy firmware Klipper, tốc độ in tối đa 300 mm/s, trung bình khoảng 200 mm/s. Nozzle tiêu chuẩn đi kèm là 0.6mm, giúp tăng tốc độ phủ lớp nhanh hơn. Dù vậy, nếu bạn tận dụng toàn bộ diện tích khổ in (và tất nhiên là nên tận dụng), thì mỗi bản in có thể mất vài ngày, thậm chí cả tuần để hoàn thành.

Tôi cũng muốn cảnh báo trước với người dùng: chi phí vận hành máy khá cao. Tôi đã dùng khoảng 800 USD tiền filament cho quá trình đánh giá, may mắn là phần lớn trong đó đến từ các giải thưởng của các cuộc thi in 3D do Matterhackers và Polymaker tài trợ. Nhưng dù vậy, việc phải bỏ đi một bản in hỏng trị giá 60 đô cũng thực sự đau lòng.

Tóm lại, Elegoo Giga là một cỗ máy in 3d khổ lớn thú vị và đầy sáng tạo, nhưng hệ thống cân bed vẫn còn nhiều điểm chưa hoàn thiện. Vì lý do đó, tôi không thể đưa Giga vào danh sách những máy in 3d khổ lớn tốt nhất ở thời điểm hiện tại.

Thông Số Kỹ Thuật: Elegoo OrangeStorm Giga

Elegoo OrangeStorm Giga: Phụ kiện đi kèm trong hộp

(Image credit: Tom’s Hardware)

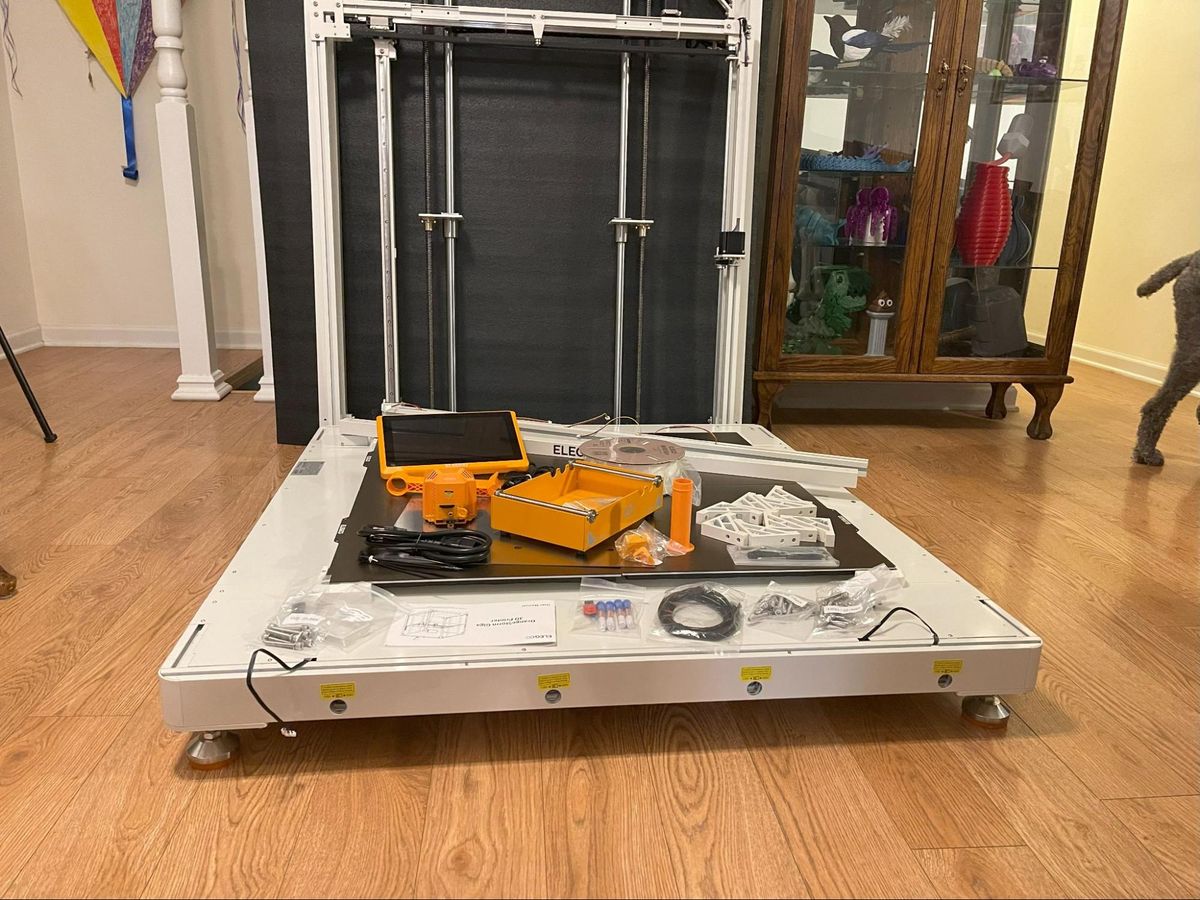

OrangeStorm Giga được trang bị đầy đủ mọi thứ bạn cần để bắt đầu sử dụng máy in 3d khổ lớn .

Bạn sẽ nhận được bộ công cụ để lắp ráp và bảo trì máy, cùng với một USB chứa phần mềm. Ngoài ra, máy in 3d khổ lớn còn đi kèm một cuộn filament PLA màu trắng để bạn có thể in thử mô hình đầu tiên, cùng bộ đầu phun dự phòng với các kích thước từ 0.4mm đến 1mm.

Máy hỗ trợ cả giá treo cuộn filament truyền thống và một giá để cuộn lớn đặt dưới sàn, phù hợp với các cuộn filament khổ lớn.

Bạn cũng sẽ nhận được bản PDF hướng dẫn sử dụng, phần mềm Elegoo Cura, và một mô hình mẫu, bao gồm cả file đã cắt lớp (.gcode) và file thiết kế gốc (.stl). Ngoài ra, bạn có thể tìm thấy video hướng dẫn lắp ráp chi tiết trên trang web chính thức của Elegoo.

Thiết Kế Của Elegoo OrangeStorm Giga

(Image credit: Tom’s Hardware)

OrangeStorm Giga là máy in 3D khổ lớn sử dụng cấu trúc Cartesian dạng dầm treo (flying gantry), với kích thước gần như vuông 1 mét mỗi chiều. Tuy nhiên, thiết kế của máy không thực sự tính đến kích thước khổng lồ này – đặc biệt là việc hầu hết người dùng sẽ phải đặt máy trực tiếp xuống sàn do không có bàn đủ lớn để kê.

Về ngoại hình, Giga trông giống như một chiếc máy in dạng khối (cube-style) truyền thống được “phóng to” bằng phép thuật – đúng nghĩa đen!

Cổng cắm điện, công tắc nguồn, giá treo cuộn filament và cảm biến hết vật liệu đều được đặt ở mặt sau máy. Trong khi đó, màn hình cảm ứng và cổng USB được bố trí phía trước. Màn hình cảm ứng có thể gắn vào khung trên của máy, nhưng do dùng dây kết nối nên chỉ có thể đặt ở góc trên bên phải.

Việc cân chỉnh mặt in, đặt chiều cao trục Z, và theo dõi lớp in đầu tiên đều đòi hỏi bạn phải ngồi bệt xuống sàn – hoặc phải có trình độ yoga rất cao! Ngoài ra, việc dẫn filament từ giá treo đến đầu in cũng khá bất tiện, gây lãng phí khoảng hơn 1 mét sợi nhựa chỉ để đi dây.

(Image credit: Tom’s Hardware)

OrangeStorm Giga là máy in 3d khổ lớn sử dụng cấu trúc Cartesian dạng dầm treo (flying gantry), với kích thước gần như vuông 1 mét mỗi chiều. Tuy nhiên, thiết kế của máy không thực sự tính đến kích thước khổng lồ này – đặc biệt là việc hầu hết người dùng sẽ phải đặt máy trực tiếp xuống sàn do không có bàn đủ lớn để kê.

Về ngoại hình, Giga trông giống như một chiếc máy in dạng khối (cube-style) truyền thống được “phóng to” bằng phép thuật – đúng nghĩa đen!

Cổng cắm điện, công tắc nguồn, giá treo cuộn filament và cảm biến hết vật liệu đều được đặt ở mặt sau máy. Trong khi đó, màn hình cảm ứng và cổng USB được bố trí phía trước. Màn hình cảm ứng có thể gắn vào khung trên của máy, nhưng do dùng dây kết nối nên chỉ có thể đặt ở góc trên bên phải.

Việc cân chỉnh mặt in, đặt chiều cao trục Z, và theo dõi lớp in đầu tiên đều đòi hỏi bạn phải ngồi bệt xuống sàn – hoặc phải có trình độ yoga rất cao! Ngoài ra, việc dẫn filament từ giá treo đến đầu in cũng khá bất tiện, gây lãng phí khoảng hơn 1 mét sợi nhựa chỉ để đi dây.

(Image credit: Tom’s Hardware)

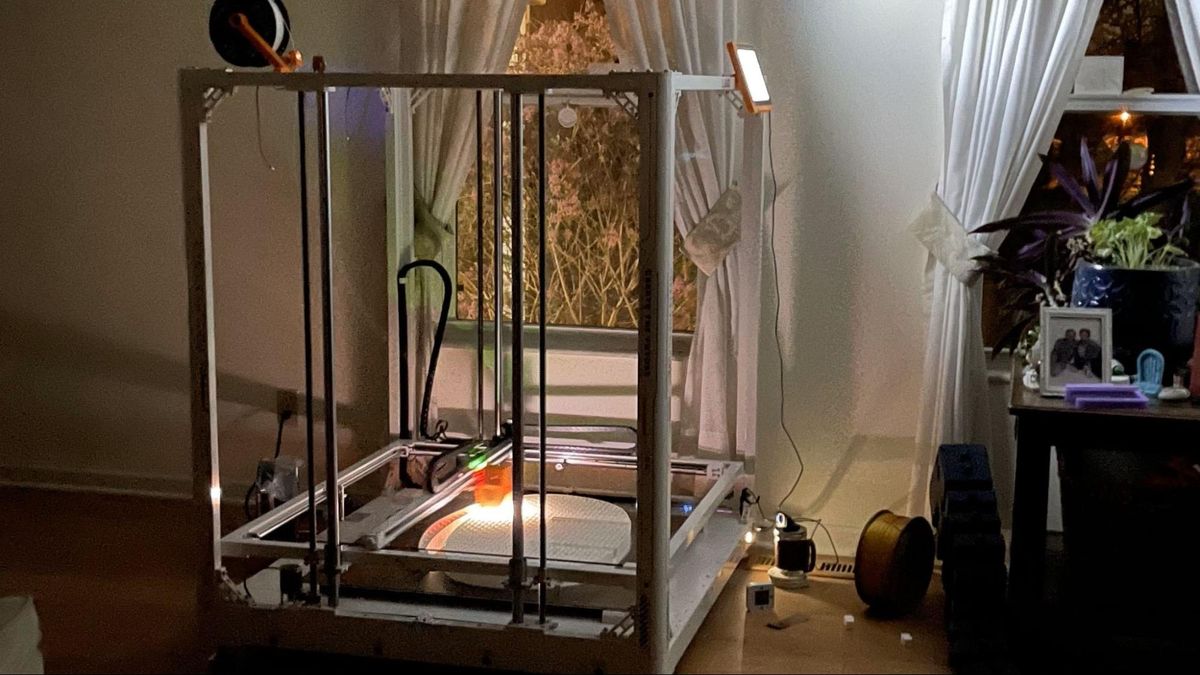

Giga được trang bị đèn LED chạy dọc trên đầu in, không chỉ giúp quan sát quá trình in rõ ràng hơn mà còn có thể làm đèn ngủ khá thú vị khi in vào ban đêm.

Vì máy sử dụng firmware Klipper, bạn có thể kết nối webcam thông thường vào cổng USB có sẵn để giám sát quá trình in từ xa qua mạng – một tính năng cực kỳ tiện lợi cho người dùng in 3D chuyên nghiệp hoặc thường xuyên in file lớn qua nhiều giờ.

(Image credit: Tom’s Hardware)

Nói về Klipper, Elegoo một lần nữa sử dụng phiên bản tùy biến riêng của firmware này, điều này dẫn đến một số xung đột giữa Mainsail và bảng điều khiển cảm ứng. Tuy nhiên, bản cập nhật gần đây đã cho phép người dùng chuyển về Klipper gốc (vanilla Klipper) nếu muốn.

Màn hình cảm ứng – thực chất là một chiếc máy tính bảng Android – là một tính năng khá thú vị, nhưng sẽ tuyệt vời hơn nếu có thể kết nối qua Wi-Fi, hoặc ít nhất là có dây dài hơn để gắn được vào nhiều vị trí khác nhau trên khung máy.

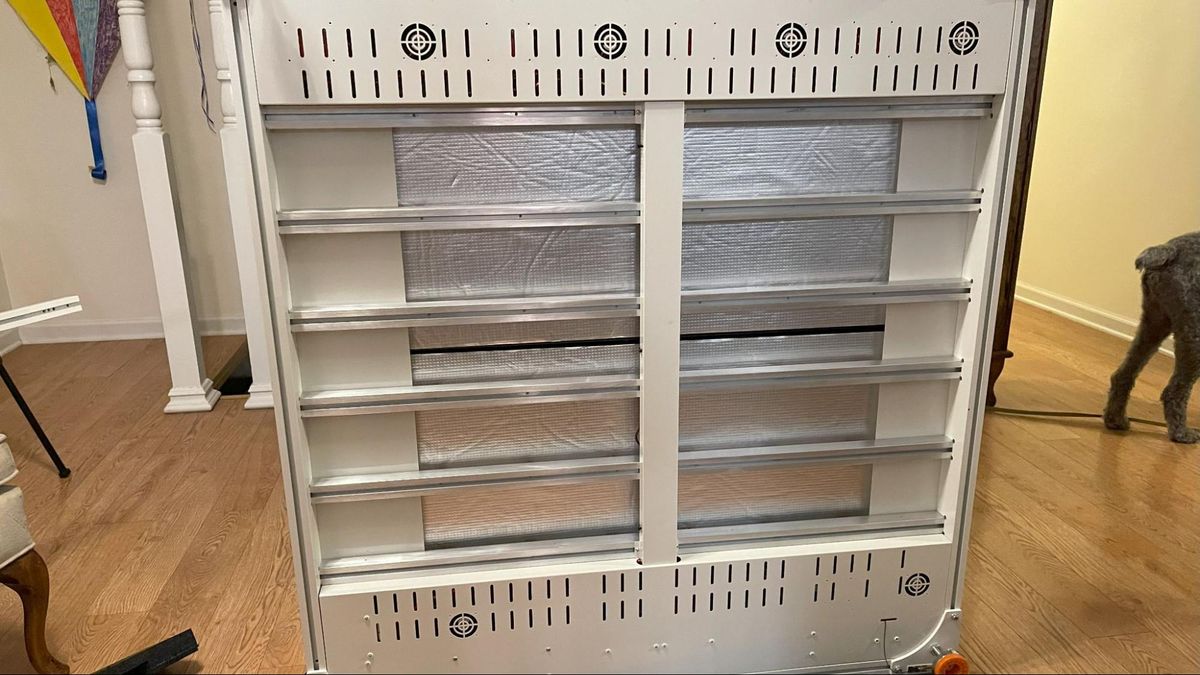

Tôi cũng cần nhắc đến một điểm quan trọng: máy in 3d khổ lớn sử dụng tới 5 bộ nguồn riêng biệt. Bên dưới máy còn có 6 quạt tản nhiệt. Khi bạn bật máy lên, nó phát ra một tiếng gầm thấp, khá to, có thể nghe rõ trong cả căn nhà. Tôi đã đặt một nhiệt kế gần máy, và nhiệt độ phòng tăng lên khoảng 5 độ C sau một thời gian in.

Vì tôi đặt máy ở phòng khách, nên việc in vào buổi tối – đặc biệt là trong lúc xem phim – là một ý tưởng không mấy hay ho, trừ khi bạn bật phụ đề để xem. Tôi hoàn toàn không khuyến khích đặt máy in 3d khổ lớn này trong phòng khách.

(Image credit: Tom’s Hardware)

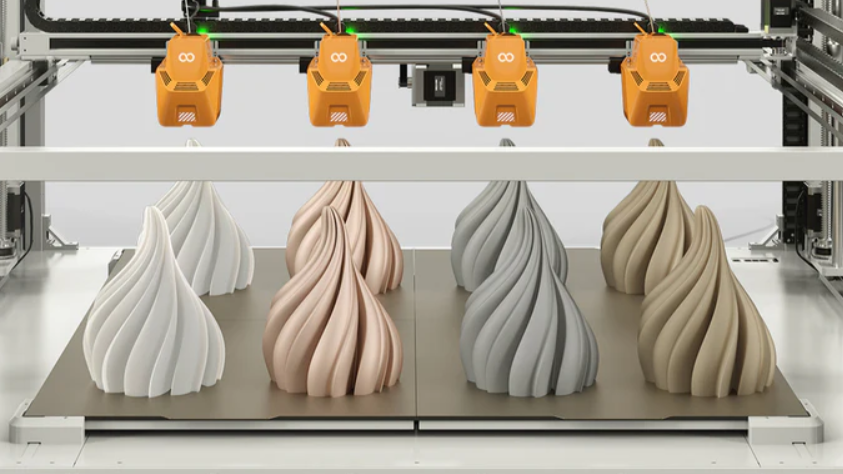

Có một tính năng mà tôi chưa có cơ hội thử nghiệm, đó là in đồng thời bằng nhiều đầu phun. Trong các chiến dịch quảng cáo của Elegoo, Giga được giới thiệu với bốn đầu in, cho phép in bốn bản sao giống hệt nhau cùng lúc. Đây không phải là hệ thống IDEX (hai đầu in độc lập) hay in đa màu, mà đơn giản chỉ là in bốn mô hình giống nhau.

(Image credit: Elegoo)

Lắp Ráp Máy In 3D Elegoo OrangeStorm Giga

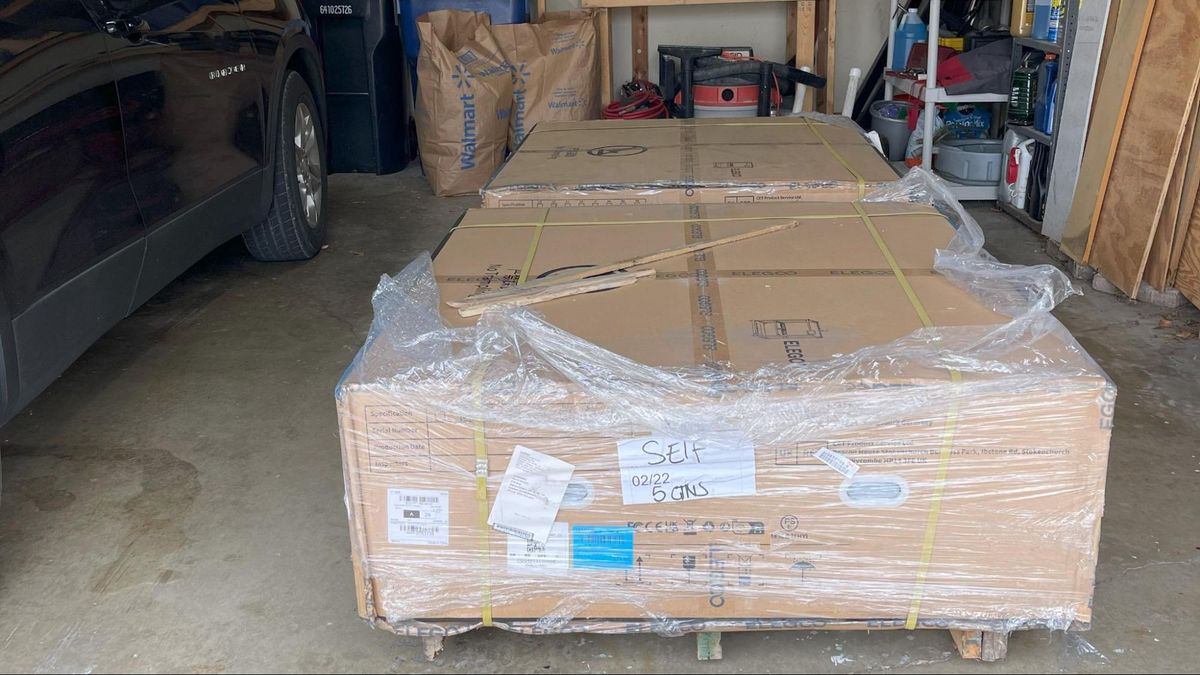

OrangeStorm Giga được đóng gói trong hai thùng dạng phẳng, mỗi thùng nặng khoảng 90 kg, chứa các bộ phận được lắp ráp sẵn một phần, và bạn sẽ cần vặn ốc để hoàn thiện việc lắp đặt.

Thực tế thì việc lắp ráp không quá phức tạp, nhưng vì kích thước và trọng lượng quá lớn, bạn gần như bắt buộc phải có người hỗ trợ nếu muốn hoàn thành dễ dàng và an toàn.

(Image credit: Tom’s Hardware)

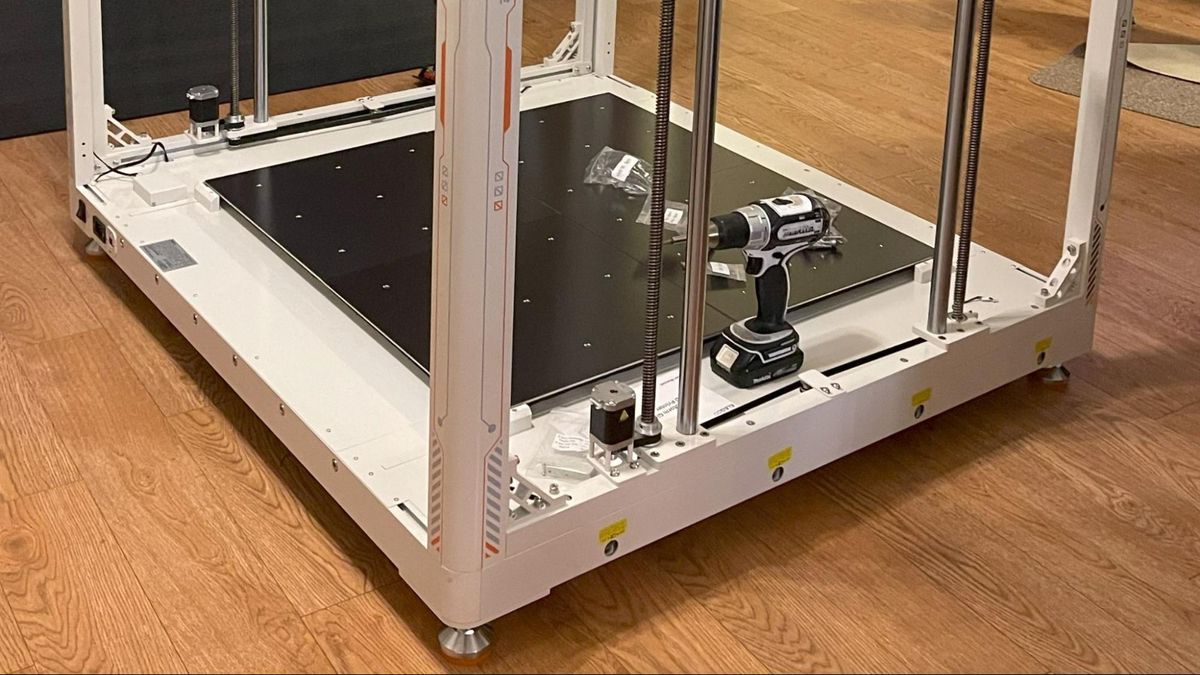

Hai vợ chồng tôi mất khoảng hai tiếng để lắp ráp xong máy, và tôi đã phải phá lệ – không dùng bộ dụng cụ đi kèm, thay vào đó là lấy khoan ra dùng cho nhanh.

Mỗi góc của khung máy đều được gia cố bằng các thanh giằng, giúp giữ cho toàn bộ kết cấu vuông vức và chắc chắn. Phải nói rằng, máy in 3d khổ lớn này được chế tạo rất cứng cáp và chất lượng hoàn thiện cực kỳ tốt.

(Image credit: Tom’s Hardware)

Sau khi khung máy in 3d khổ lớn được lắp ráp xong, bạn chỉ cần kết nối một vài dây điện, giống như các máy in 3d khổ lớn thông thường khác của Elegoo.

Điều duy nhất gây khó khăn với chiếc máy này chính là kích thước khổng lồ của nó – chứ không phải quy trình lắp đặt.

Cân Bằng Mặt In  Máy In 3D Elegoo OrangeStorm Giga

(Image credit: Tom’s Hardware)

OrangeStorm Giga sử dụng một hệ thống cân bằng mặt in độc đáo, kết hợp giữa bàn in nhiệt “trôi nổi” và cảm biến dò tự động kiểu cảm ứng (inductive probe).

Máy in 3d khổ lớn có bốn tấm bàn in nhiệt, được đỡ bằng 9 lò xo mỗi tấm, lắp trực tiếp lên đế máy – tức là tổng cộng 36 lò xo.

Mỗi lò xo đi kèm với ốc điều chỉnh, cho phép bạn siết hoặc nới từ phía trên bằng lục giác (hex key). Điều này có nghĩa là bạn sẽ phải điều chỉnh tận 64 con ốc nếu muốn cân chỉnh mặt in thủ công một cách chính xác.

(Image credit: Tom’s Hardware)

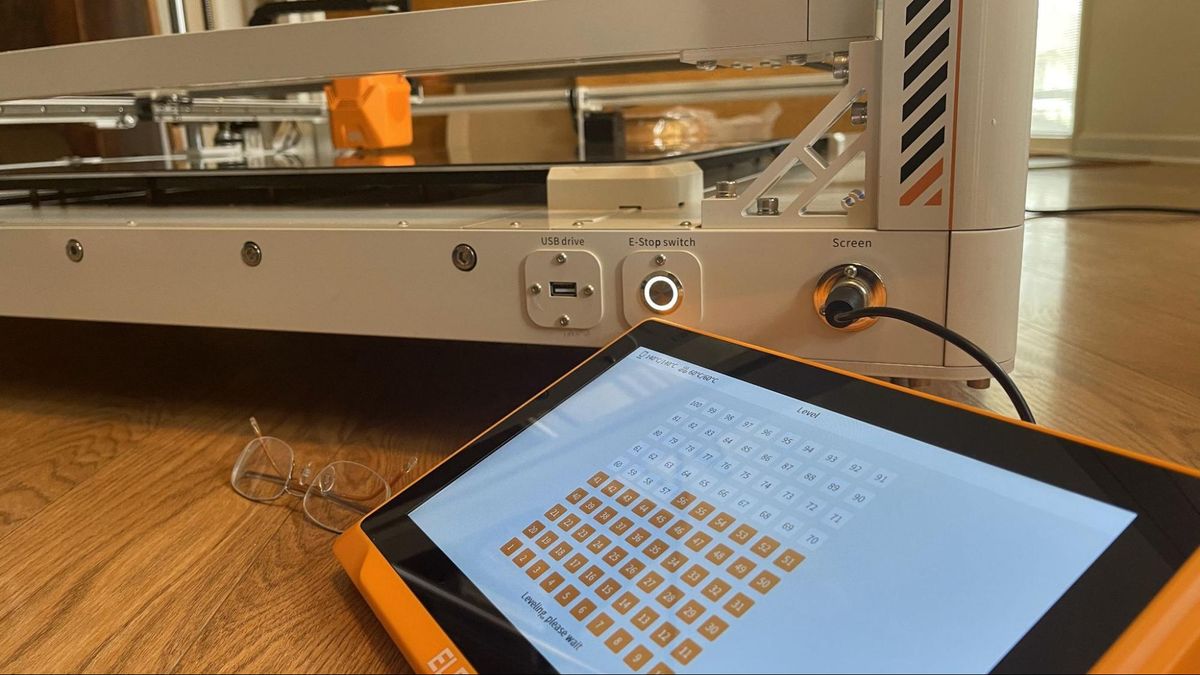

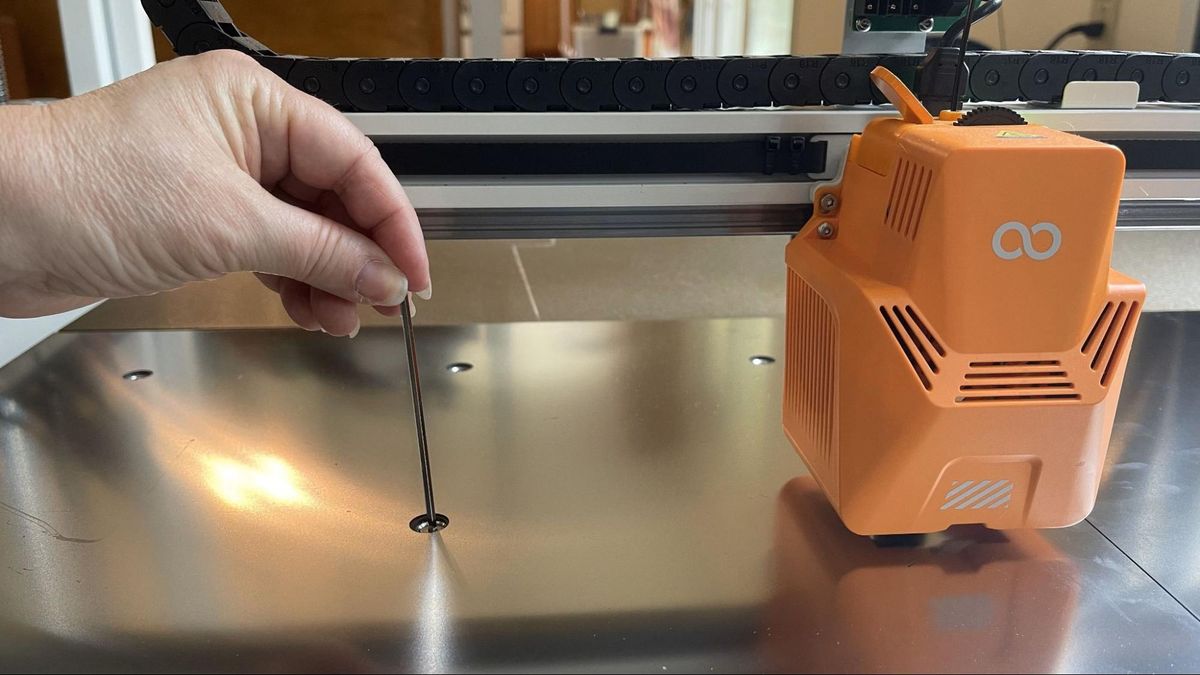

Giga được tích hợp một chương trình hỗ trợ cân chỉnh thủ công, trong đó đầu in sẽ gõ nhẹ vào từng điểm để kiểm tra xem bạn đã điều chỉnh đúng hay chưa. Tuy nhiên, do sử dụng cảm biến cảm ứng (inductive probe), nên nó cần tiếp xúc với kim loại để hoạt động – đồng thời bạn cũng cần tiếp cận được các con ốc chỉnh.

Giải pháp của Elegoo là cung cấp hai tấm plate đặc biệt để cân bằng, có thiết kế giống hệt với mặt bàn in PEI, nhưng được đục lỗ trùng với vị trí các ốc chỉnh. Tuy nhiên, bạn chỉ được tặng hai tấm, nên khi làm được nửa mặt bàn, bạn sẽ phải di chuyển các tấm này sang phía còn lại để tiếp tục cân chỉnh.

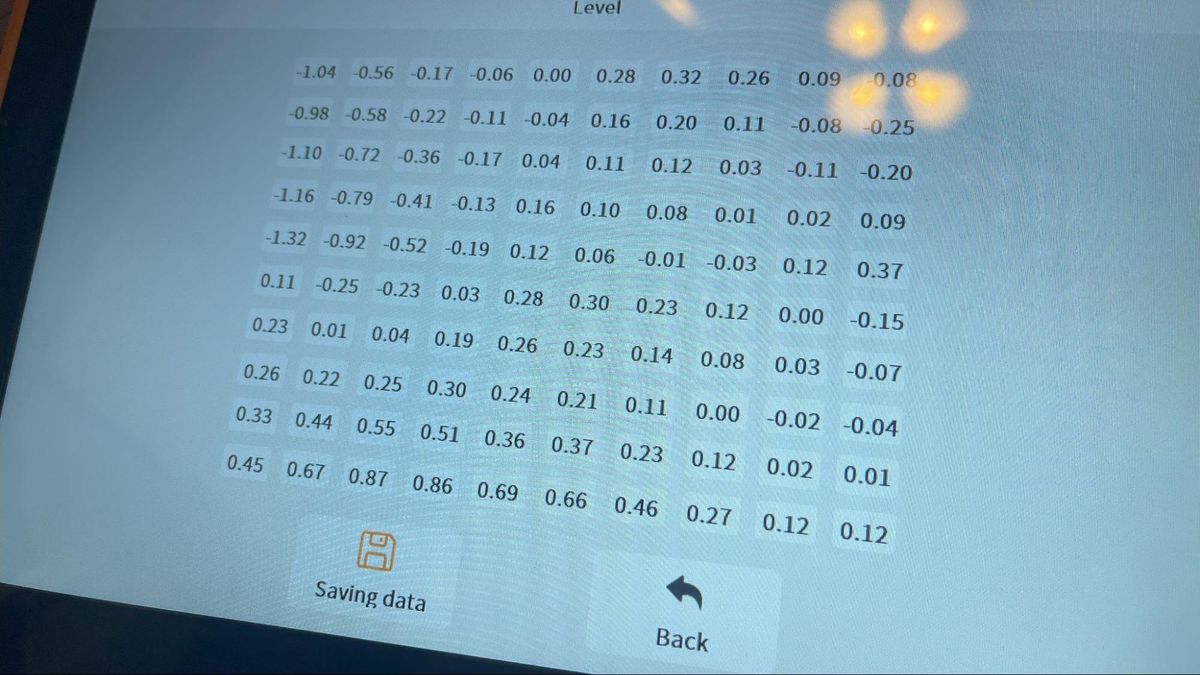

Sau khi hoàn tất việc siết các ốc chỉnh theo ý muốn, bạn có thể chuyển sang bước auto leveling 121 điểm, giúp hoàn thiện lớp in đầu tiên.

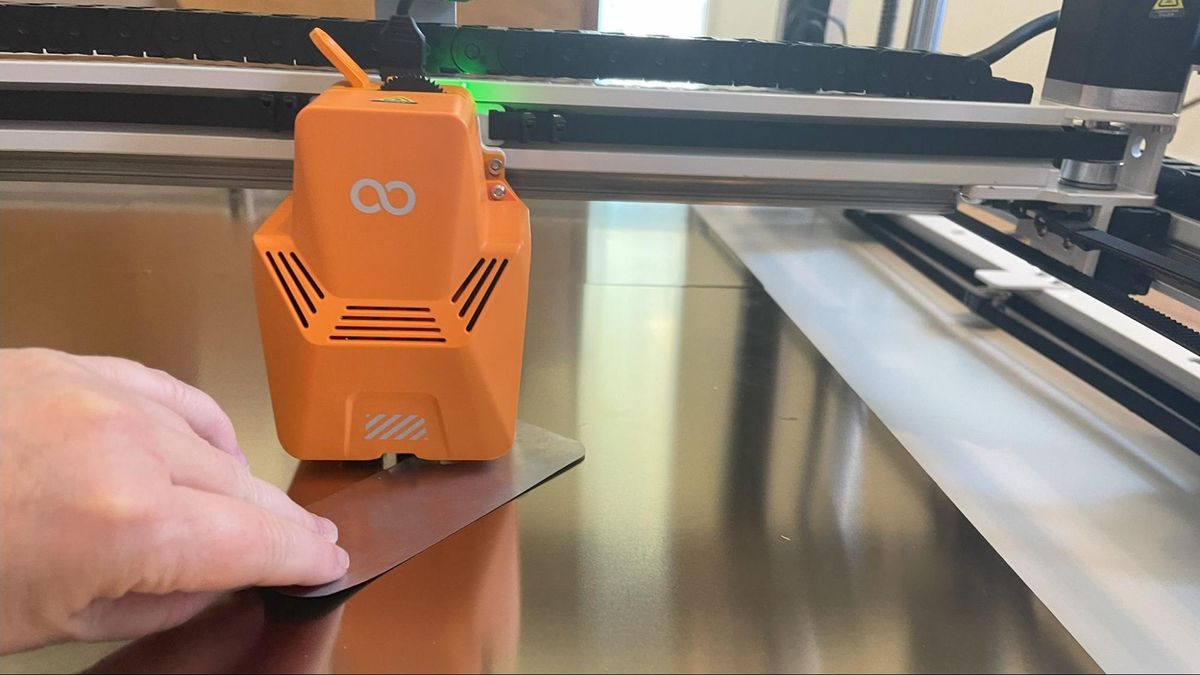

Và cuối cùng, bạn sẽ cần căn chỉnh chiều cao trục Z (Z offset) bằng thẻ kim loại đi kèm hoặc một mảnh giấy mỏng, như quy trình quen thuộc của nhiều dòng máy Klipper khác.

(Image credit: Tom’s Hardware)

Sẽ không than phiền quá nhiều về quy trình này nếu máy có thể giữ được mặt bàn phẳng trong vài ngày. Nhưng bốn tấm đỡ luôn mất cân bằng, và một vài con ốc thì gần như không thể nới lỏng đủ mức cần thiết. (Và vâng, tôi đã gặp tình trạng này trước cả khi con cún nhà tôi leo lên máy in.)

Nếu bạn thực sự quan tâm đến dòng máy Giga, hãy xem thử dự án “Blue Storm Tera” của Joel Telling. Anh ấy đang độ lại chiếc máy Giga của mình với một bàn in nguyên khối chắc chắn, hệ thống cân mặt bàn mới và một số tinh chỉnh bổ sung khác. Joel đang hợp tác cùng Luke’s Laboratory để phát triển bộ nâng cấp dành riêng cho dòng máy Giga.

Nạp Sợi In Trên Máy In 3D Elegoo OrangeStorm Giga

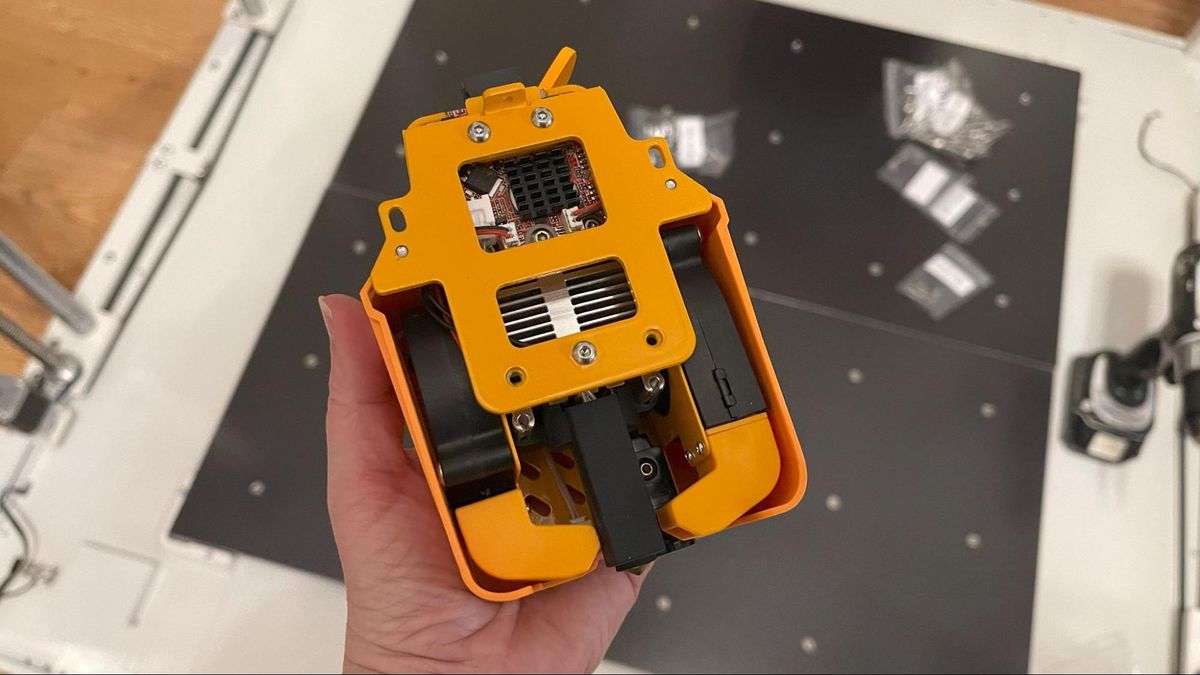

OrangeStorm Giga là máy in 3d khổ lớn sử dụng hệ thống truyền động trực tiếp (direct drive), với extruder và đầu đùn (hotend) tích hợp tại cùng một vị trí.

Để nạp filament, bạn vào menu chính, chọn “Prepare”, sau đó chọn “Temperature” và thiết lập nhiệt độ theo một trong bốn cấu hình sẵn có phù hợp với loại vật liệu bạn đang dùng.

Khi đầu đùn đã nóng lên trên 190°C, bạn chỉ cần đưa sợi nhựa vào từ phía trên extruder, bánh đẩy sẽ tự động kéo sợi filament vào trong.

Nếu muốn tháo sợi nhựa hoặc thay màu, chỉ cần làm ngược lại quy trình trên.

OrangeStorm Giga được tặng kèm phần mềm cắt lớp Elegoo Cura, trong đó đã tích hợp sẵn cấu hình (profile) cho tất cả các dòng máy của Elegoo. Tuy nhiên, phần mềm này dựa trên phiên bản Cura cũ, nên nếu bạn muốn giao diện hiện đại hơn và hiệu suất tối ưu, bạn sẽ cần chuyển profile sang phần mềm slicer khác.

Trong quá trình test máy in 3d khổ lớn, tôi sử dụng OrcaSlicer cho hầu hết các bản in – và kết quả rất khả quan.

(Image credit: Tom’s Hardware)

Quá Trình In Trên Máy Elegoo OrangeStorm Giga

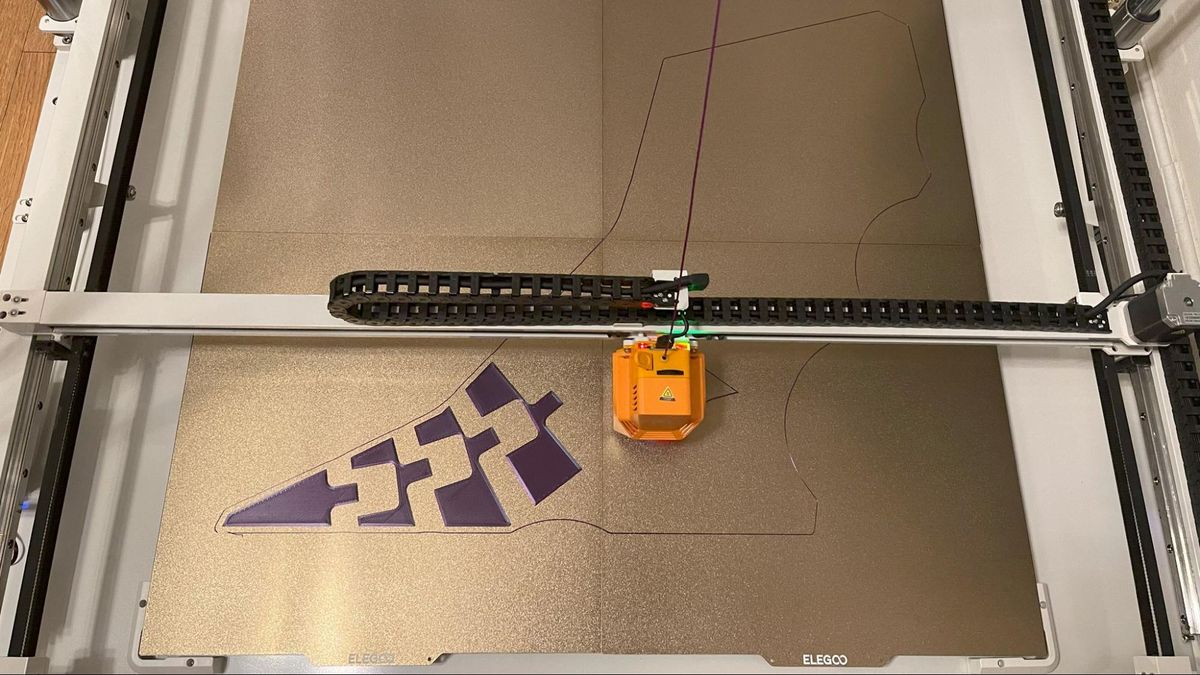

Chiếc OrangeStorm Giga trải nghiệm gặp khá nhiều vấn đề về cân bằng mặt in. Đã phải dùng đến nhiều thanh keo dán khổ lớn trong suốt thời gian thử máy – và buộc phải từ bỏ sự cầu toàn trong việc canh lớp đầu tiên.

Tuy nhiên, sau vài lớp in đầu, các lớp sau thường tự ổn định lại, và nếu bạn không in mặt chi tiết úp xuống, thì kết quả in vẫn khá ổn. Phần thành bên và mặt trên của mô hình in ra có chất lượng rất tốt, sắc nét và mịn màng.

Elegoo có tặng kèm một cuộn filament PLA trắng, nhưng với kích thước in lớn như thế này, một cuộn sẽ không đủ dùng lâu. Bạn nên mua thêm vài cuộn filament ngay từ đầu. Nếu cần, bạn có thể tham khảo hướng dẫn chọn filament tốt nhất của chúng tôi để lựa chọn đúng loại phù hợp với mục đích in của mình.

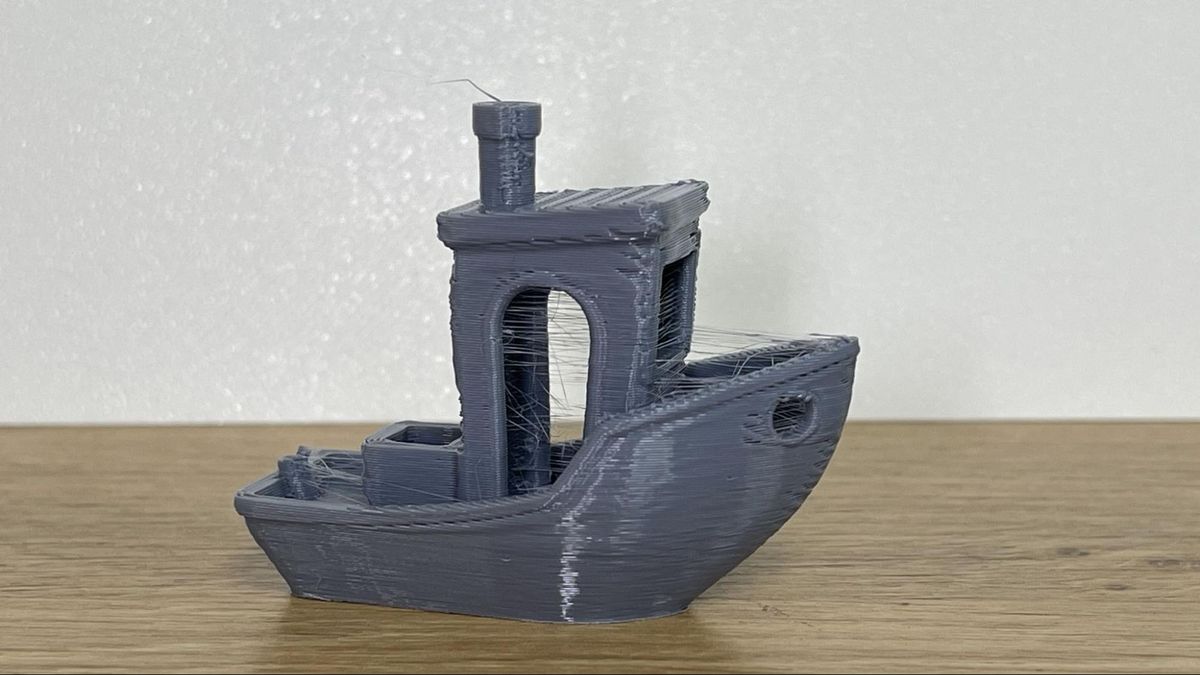

Ở bản in đầu tiên, tôi thử ngay với mô hình speed Benchy, vì rất tò mò xem máy in 3d khổ lớn cỡ lớn dùng Klipper như Giga sẽ xử lý ra sao.

Kết quả: máy hoàn thành Benchy trong 25 phút 12 giây – không tệ đối với một chiếc máy có gia tốc tối đa 5.000 mm/s², nhưng cũng chưa đủ nhanh để lọt top 10 máy in 3d khổ lớn nhanh nhất của chúng tôi.

Bản in có nhiều sợi mảnh (stringing) và một số điểm lồi lõm khá lạ, nhưng bề mặt lại bóng mịn khá ấn tượng. In bằng PLA xám thương hiệu Inland, nên mọi khuyết điểm đều hiện rõ ra – không có gì được “che giấu” nhờ màu sắc.

3D Benchy (Image credit: Tom’s Hardware)

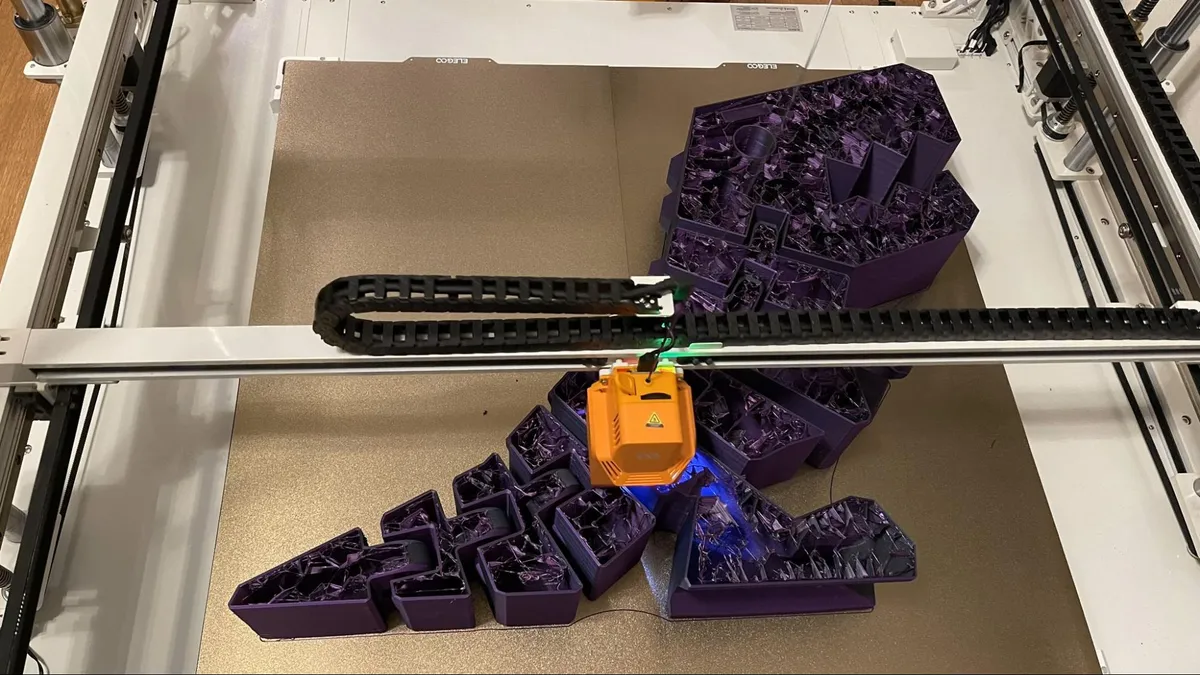

Chúng đã quyết định in một thứ hoàn toàn… vô lý cho bản in thực sự đầu tiên – max khổ bàn in với mô hình Flexi Rex.

Và rồi, tôi học được một bài học lớn về slicing: hãy chú ý thật kỹ đến infill và bridging. Khi bạn đang slice cho một máy in 3d khổ lớn như thế này, bạn phải luôn ghi nhớ tỷ lệ và kích thước của mô hình – mọi thứ được “phóng to” lên rất nhiều.

Sử dụng một cuộn PLA lụa hai màu tím-đen (dual color silk PLA) nặng 3kg từ ColdStar Forge. Tiếc là tôi đã chọn nhầm loại infill – lightning infill, và điều đó dẫn đến việc phần đáy của bản in không đủ đỡ, có những chỗ yếu đến mức bạn có thể ấn ngón tay xuyên qua.

Tuy nhiên, thành phẩm in ra vẫn đủ đẹp để trưng bày, dù có một vết nứt đường ghép plate chạy dọc qua phần đầu của chú khủng long.

Mô hình này mất 42 giờ để in, sử dụng chiều cao lớp 0.32mm, tốc độ 120mm/s cho tường ngoài, và 200mm/s cho các phần còn lại.

Flexi Rex by Dr. Lex(Image credit: Tom’s Hardware)

Tôi đã dùng máy in 3d khổ lớn phần thưởng từ một cuộc thi thiết kế trên Thangs để mua 4 cuộn PLA màu đen dòng Build Series của Matterhacker – được giảm giá nhờ mua số lượng lớn. Với máy in 3d khổ lớn kích thước khủng như Giga, việc mua filament theo lô là điều gần như bắt buộc. Tôi nhận ra rằng, nếu mua bốn cuộn 3kg, bạn sẽ được chiết khấu khá tốt.

Sau đó, tôi liên hệ với một trong những nhà thiết kế yêu thích của mình – Clockspring3D – và hỏi liệu anh ấy có thể chỉnh sửa lại mẫu Tentacle Treasure Chest để phù hợp với việc in trên Giga không. Một trong những vấn đề thường gặp khi phóng to mô hình khớp nối (articulated models) là các khớp sẽ bị lỏng ra, khiến nắp hộp có thể không giữ được vị trí như mong muốn.

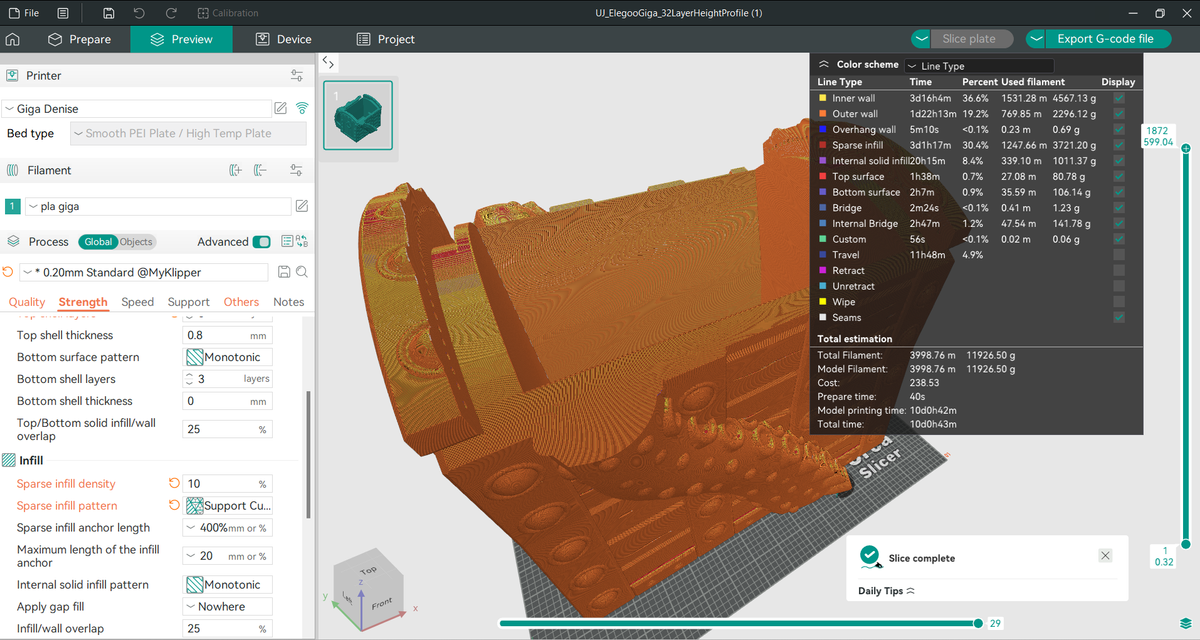

Mẫu này được phóng to 400% so với bản gốc. Tôi in với chiều cao lớp 0.32 mm và đầu phun 0.6 mm. Sử dụng 3 lớp vách, và tôi giảm nhẹ mật độ infill để giữ tổng lượng nhựa dưới 12kg – thực tế chỉ mất khoảng 11kg filament.

Bản in mất 140 giờ để hoàn thành (gần 6 ngày), với tốc độ 120mm/s cho tường ngoài và 200mm/s cho tường trong và phần infill. Thật sự là một pha “cân não” mỗi lần kiểm tra tiến độ.

Và kết quả thì không thể chê vào đâu được – các đường lớp dày in ra cực kỳ đẹp mắt khi áp dụng cho một bản in khổ lớn, và không hề có hiện tượng rung (ringing) nhờ vào khung máy siêu chắc chắn của Giga.

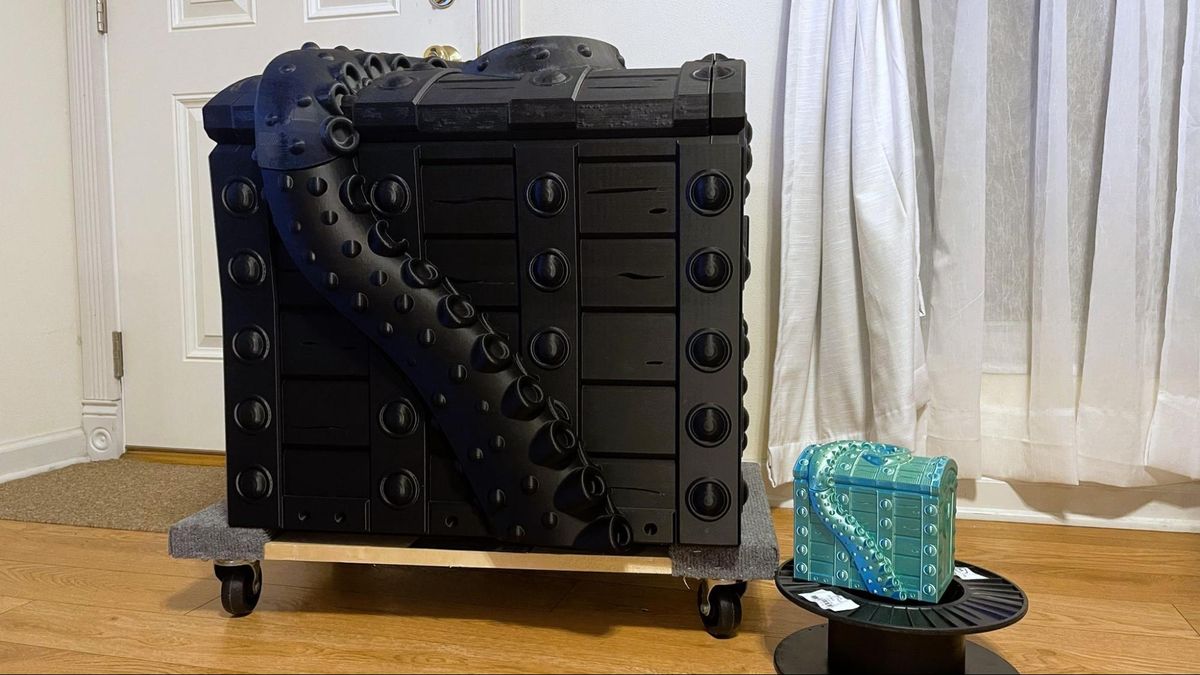

400% Tentacle Treasure Chest next to the same model at 100%. (Image credit: Tom’s Hardware)

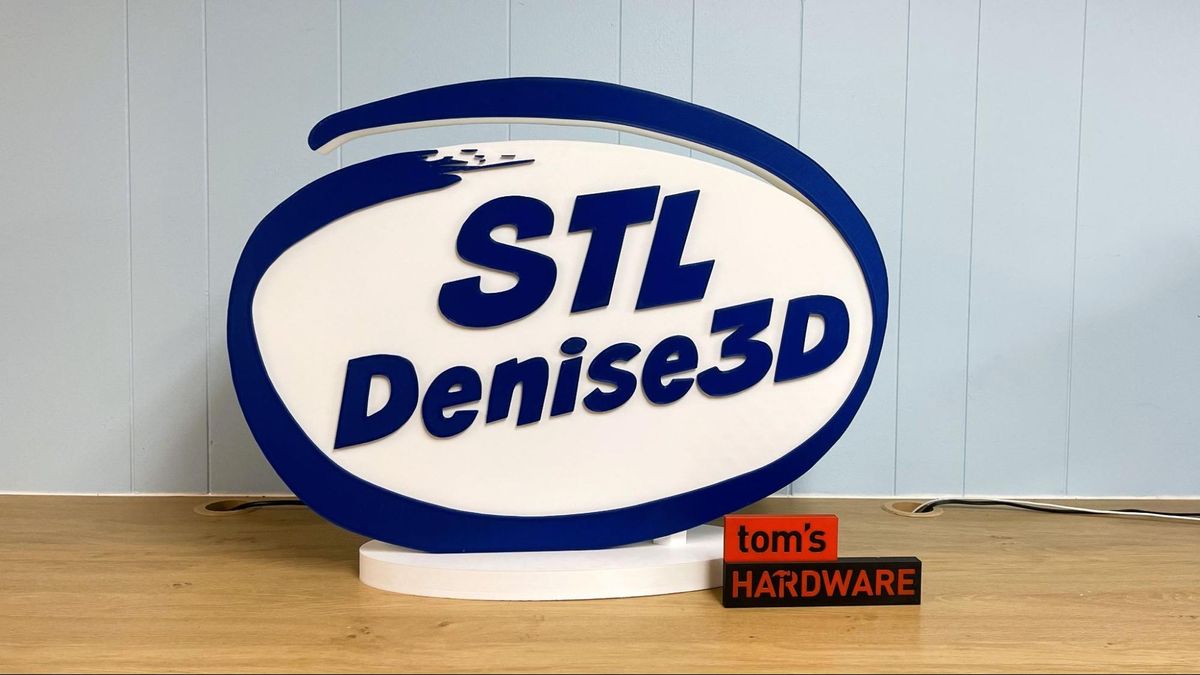

máy in 3d khổ lớn đã thử in một biển hiệu hai màu trên Giga, sử dụng lệnh M600 để đổi màu filament trong G-code. Mặt sau của bảng hiệu có vết hằn do tiếp xúc với mặt bàn in, nhưng mặt trước thì sạch bong, hoàn hảo.

Bản in này thật sự cho thấy tiềm năng ứng dụng thực tế của Giga khi làm việc với các mô hình kích thước lớn.

Tôi mang logo của mình vào Tinkercad, rồi phóng to lên 1200% trong phần mềm slicing. Quá trình in mất khoảng 60 giờ, sử dụng chiều cao lớp 0.32mm, với tốc độ 120 mm/s cho tường ngoài và 200 mm/s cho các phần còn lại.

TinkerCad (Image credit: Tom’s Hardware)
