Việc vệ sinh AMS Lite định kỳ là yếu tố quan trọng giúp đảm bảo quá trình in đa vật liệu (multi-filament printing) diễn ra ổn định, hạn chế lỗi kẹt sợi nhựa in 3D (filament) và nâng cao tuổi thọ thiết bị. Trong bài viết này, 3D Thinking sẽ hướng dẫn chi tiết cách tháo lắp và vệ sinh AMS Lite đúng chuẩn nhất.

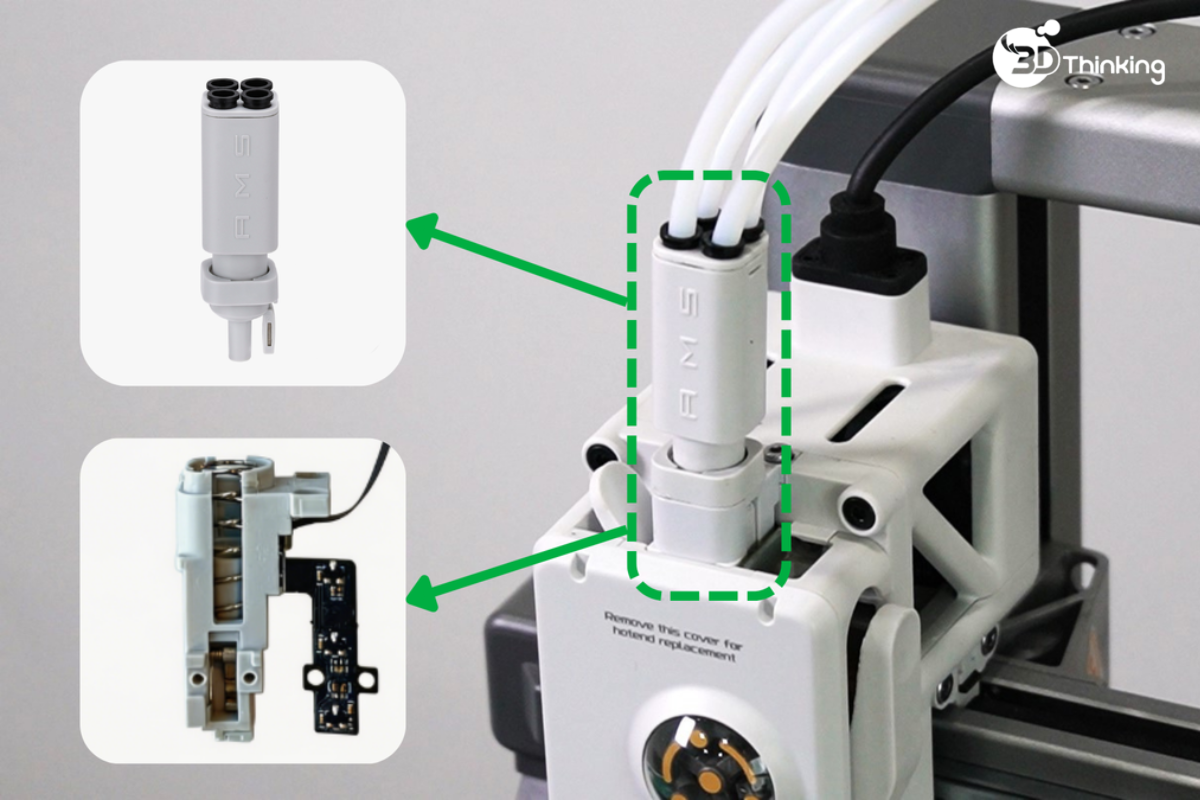

Filament hub (trung tâm cấp sợi nhựa) AMS lite & đế cảm biến sợi nhựa (Filament Sensor Base)

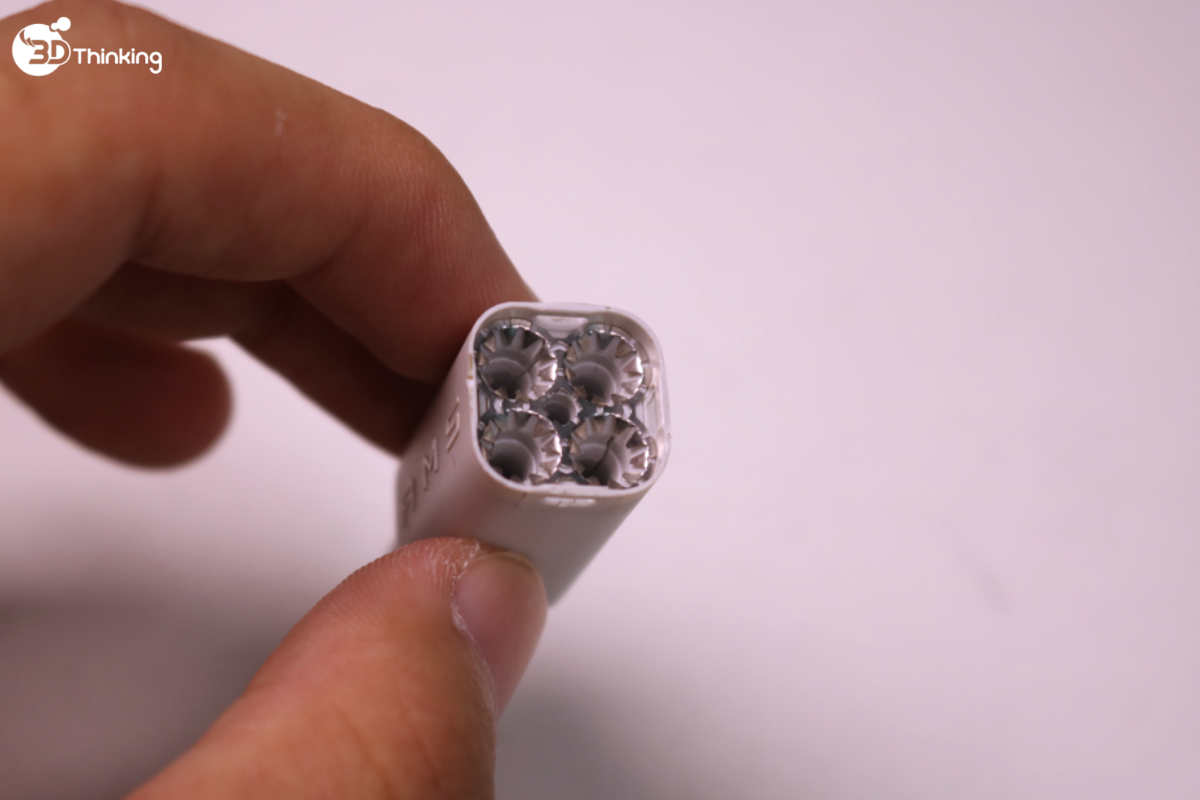

Filament hub (trung tâm cấp sợi nhựa) AMS lite:
Là bộ phận quan trọng giúp chuyển đổi sợi nhựa in 3D (filament) ổn định trong quá trình in đa vật liệu. Một đầu của hub kết nối với 4 ống PTFE (tối đa 4 sợi nhựa), đầu còn lại kết nối với phía trên bộ đùn (extruder) để cấp sợi nhựa.
Đế cảm biến sợi nhựa (Filament Sensor Base):
Dùng để lắp đặt và cố định cảm biến sợi nhựa (Filament Sensor), đồng thời cố định cụm filament hub (trung tâm cấp sợi nhựa) AMS lite.
Khi nào cần vệ sinh AMS Lite?
Bạn nên tiến hành vệ sinh AMS Lite khi gặp các dấu hiệu sau:
- Cản trở khi nạp sợi thủ công (Manual Loading Resistance): Cảm thấy có lực cản lớn khi đưa sợi trục hub bằng tay.

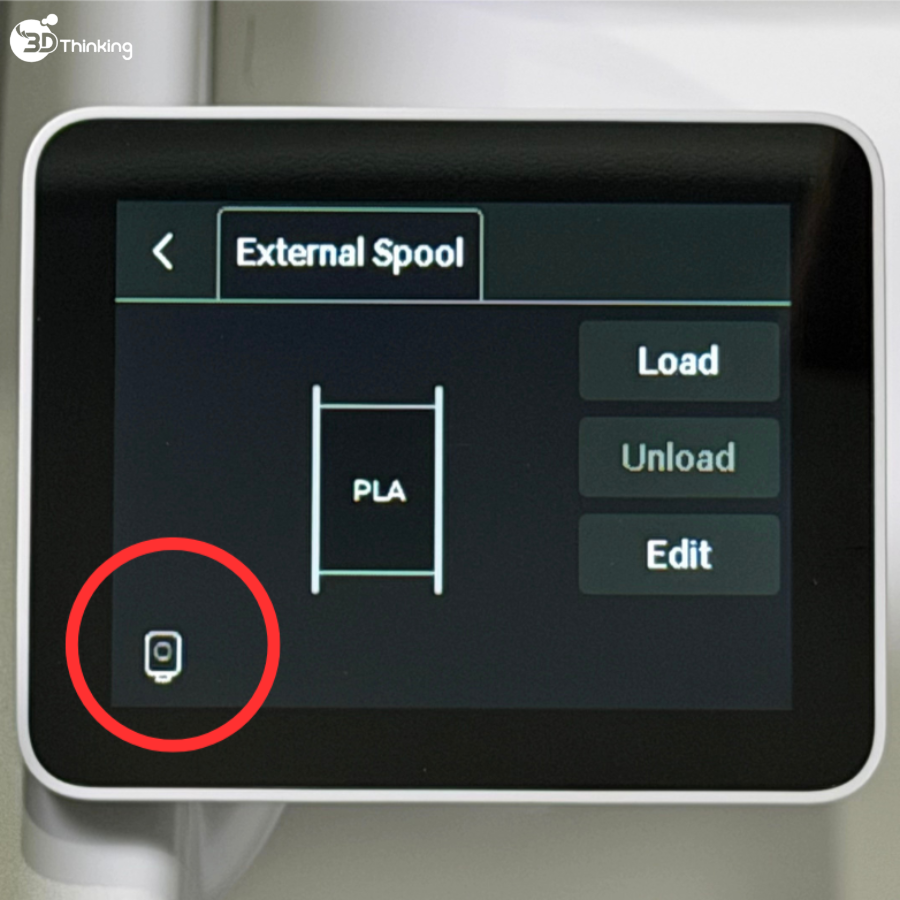

- Lỗi cấp filament từ AMS (AMS Feed Failure): Khi sử dụng AMS, sợi đã đi tới khe sợi nhưng máy in hiển thị lỗi “Unable to feed filament into the extruder.”. Đồng thời, cảm biến sợi không kích hoạt (không xuất hiện chấm xanh trên biểu tượng toolhead).

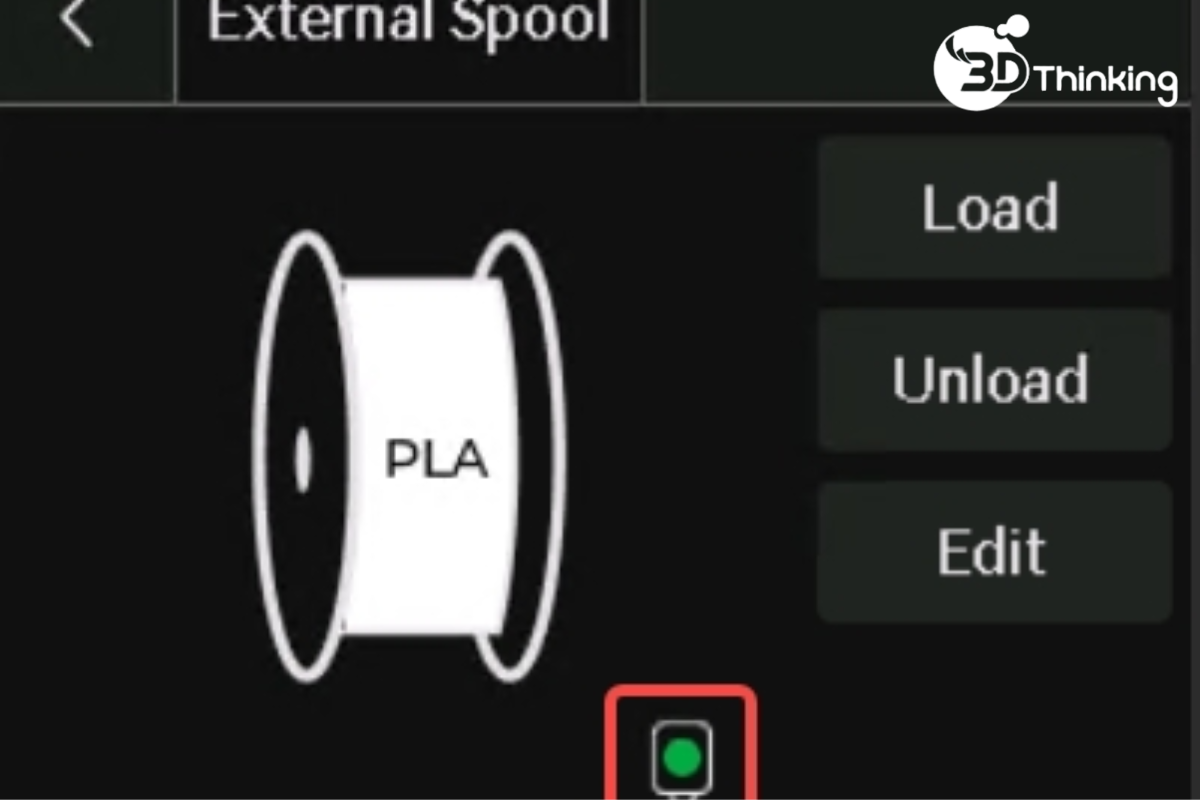

- Cảm biến báo sai: Biểu tượng toolhead luôn hiển thị chấm xanh ngay cả khi không có filament.
Các dấu hiệu này thường cho thấy có mảnh vụn filament (filament debris) bị kẹt bên trong khe sợi, gây cản trở đường dẫn sợi. Cần tháo rời để vệ sinh.
Khi gặp các tình trạng trên, bạn nên tháo AMS Lite để kiểm tra và vệ sinh đường dẫn filament nhằm đảm bảo hệ thống cấp sợi hoạt động ổn định.
|  Chấm xanh vẫn còn đó |
Không có chấm bi xanhKiểm tra và chuẩn bị trước khi vệ sinh AMS Lite
Lưu ý: Hãy đảm bảo tất cả các sợi filament trong ống PTFE hoàn toàn không bị vướng vào khớp nối filament trước khi tháo rời.
 × Nhiều sợi filament được cắm vào trục |  √ Tất cả các sợi filament nằm ngoài trục |
Nếu có nhiều sợi đang được đưa vào trục, vui lòng thực hiện các bước sau trước:
- Khôi phục: Rút toàn bộ sợi ra khỏi trục sợi và khởi động lại máy in.

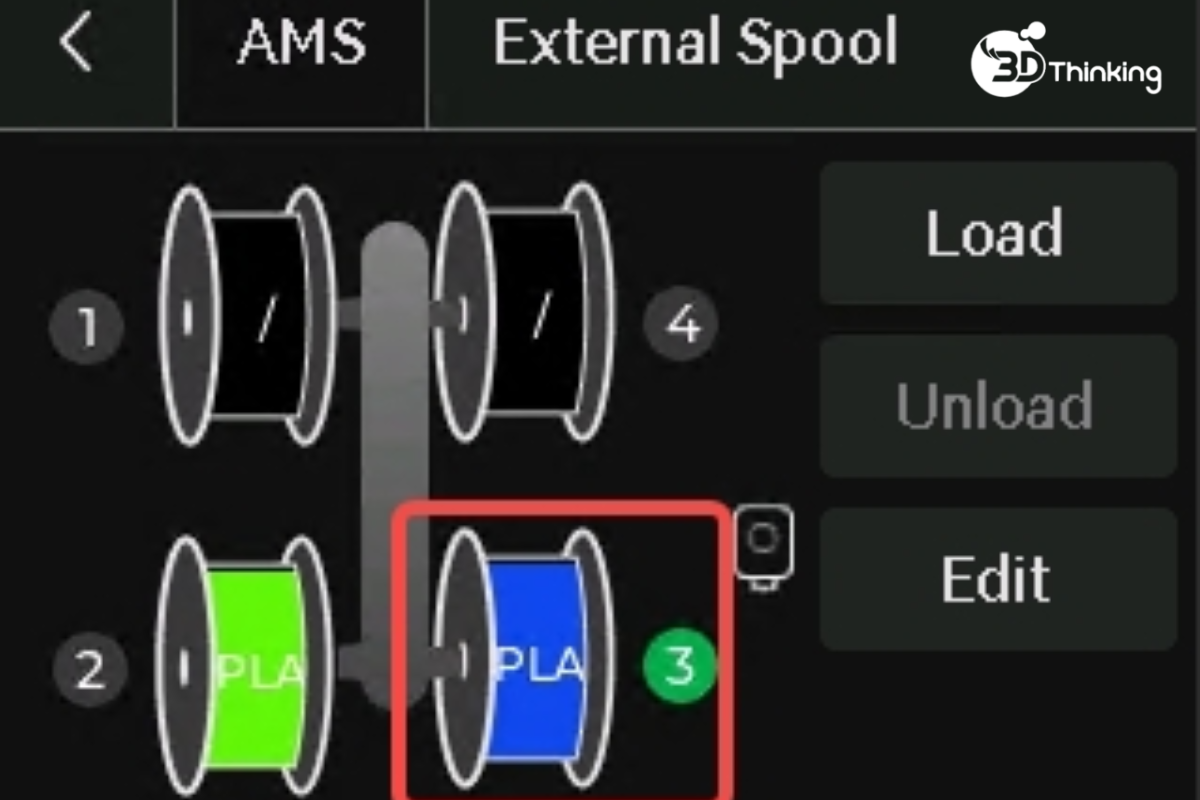

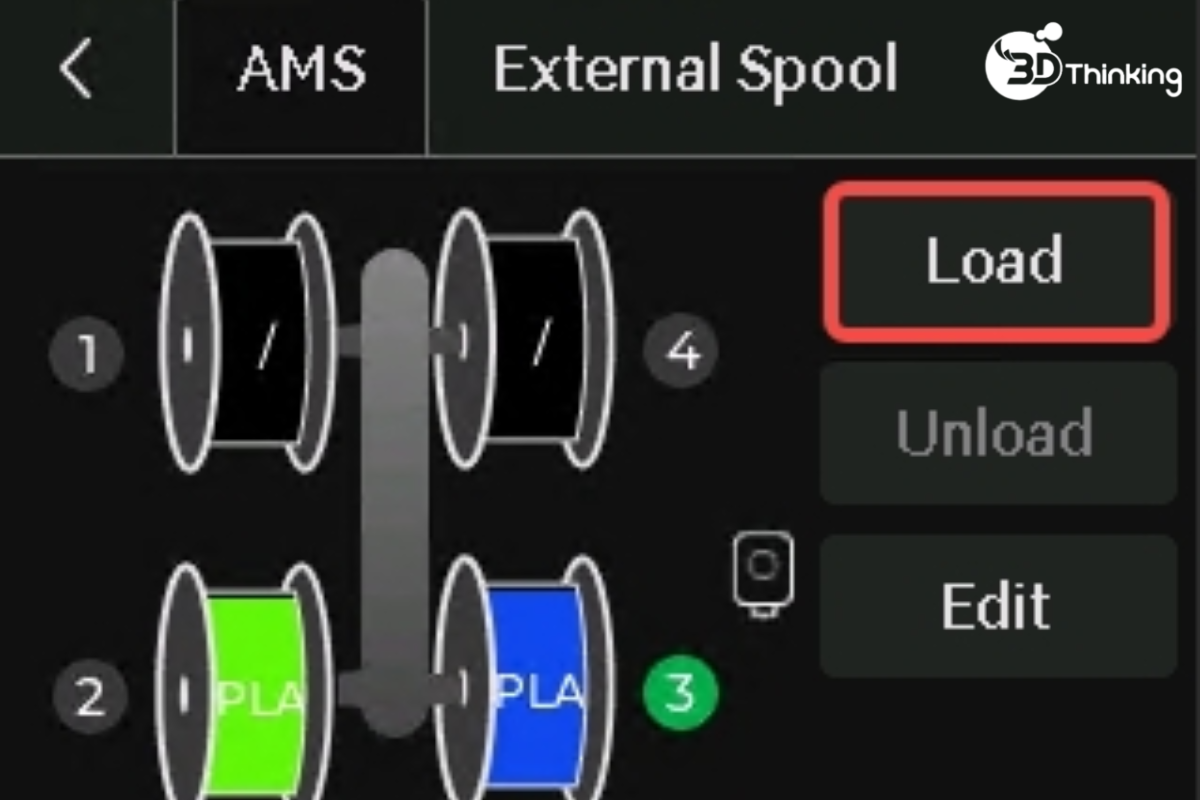

- Kiểm tra nạp (Test Load): Trên giao diện AMS, chọn khe sợi mà bạn muốn kiểm tra (khung khe sẽ được viền đậm khi được chọn). Nhấn tải.
- Nếu sợi nạp thành công: trục nối hoạt động bình thường, không cần thực hiện thêm bước nào.
- Nếu nạp thất bại: tiếp tục thực hiện các bước tháo rời và vệ sinh bên dưới.
 |  |
Dụng cụ và vật liệu cần thiết khi vệ sinh AMS Lite
- Khóa lục giác H1.5 & H2.0
- Nhíp dẹt
Video hướng dẫn
Hướng dẫn vệ sinh AMS Lite chi tiết
Bước 1: Tháo filament hub AMS Lite

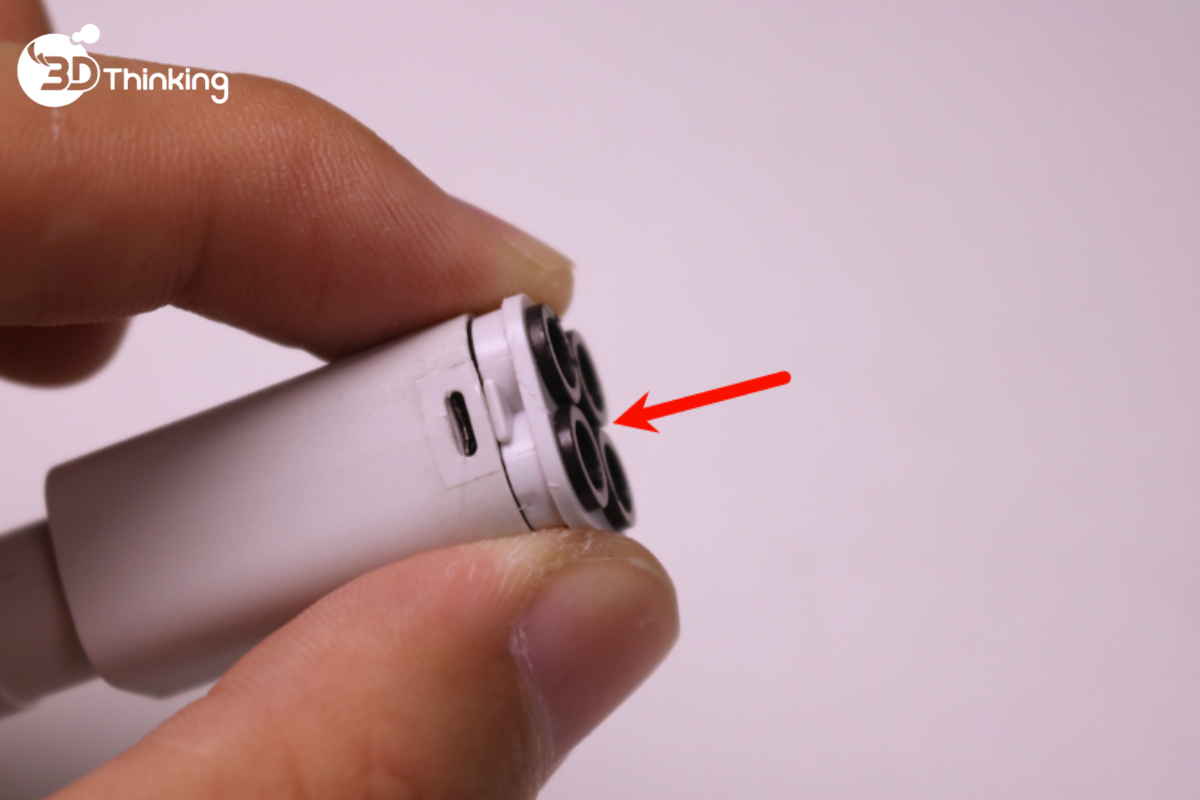

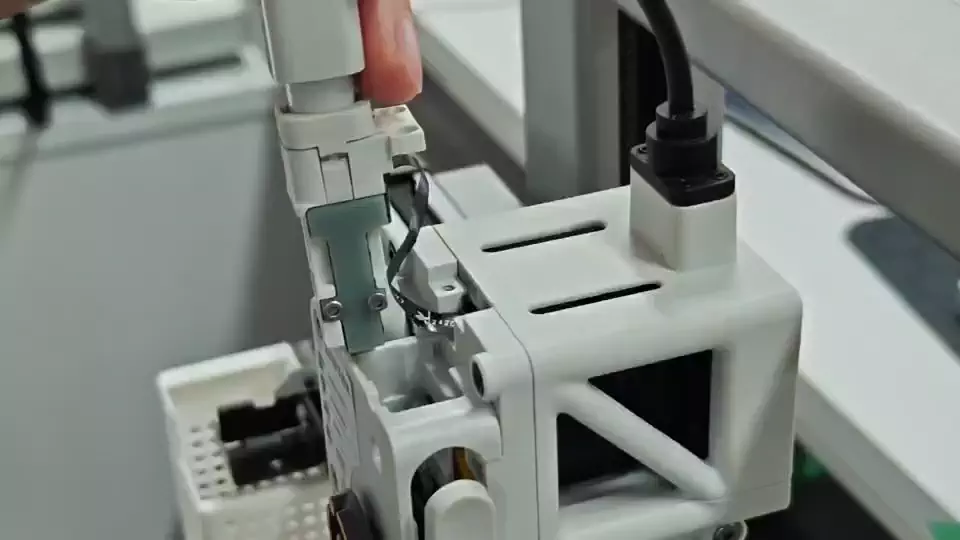

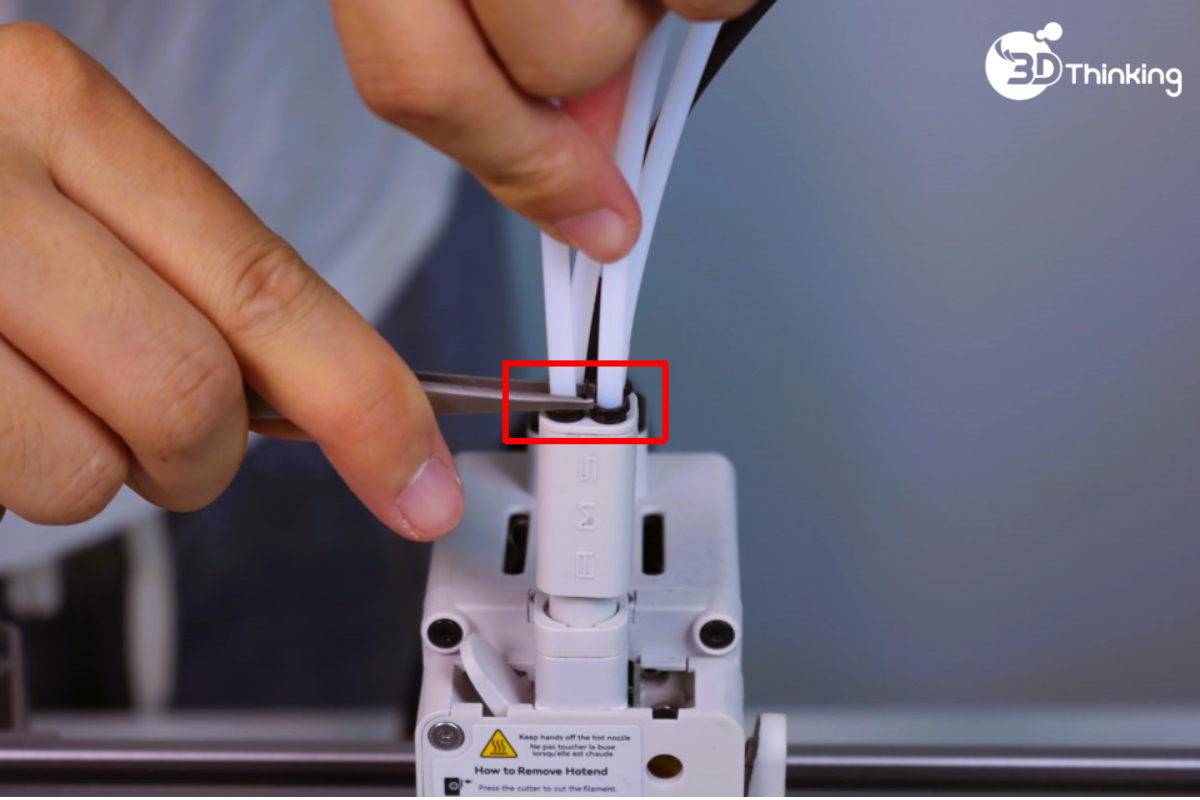

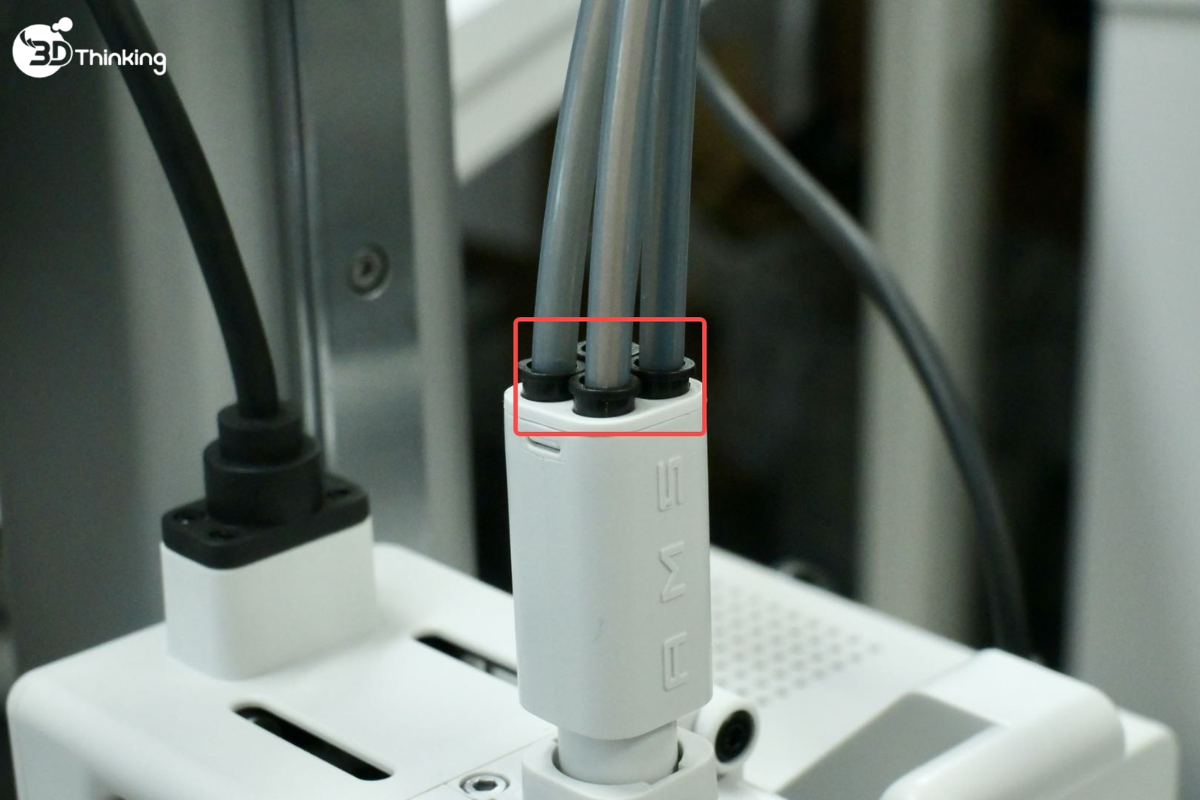

Sử dụng nhíp để nhấn vào phần màu đen và rút ống PTFE ra.

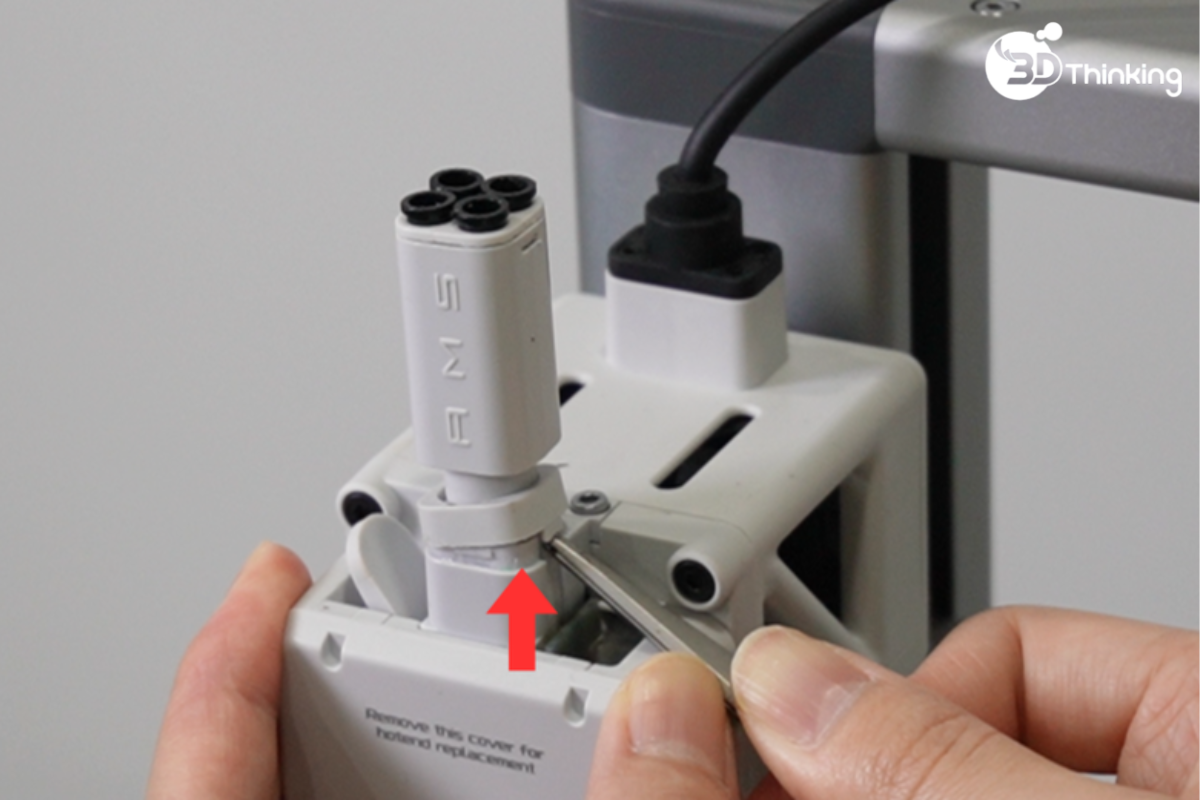

Dùng dụng cụ cạy nhẹ nắp filament hub và tháo cụm AMS Internal Hub Unit.
Lưu ý:
|
Bước 2. Thông tắc filament (trung tâm cấp sợi) hub bằng filament (sợi nhựa in 3D)

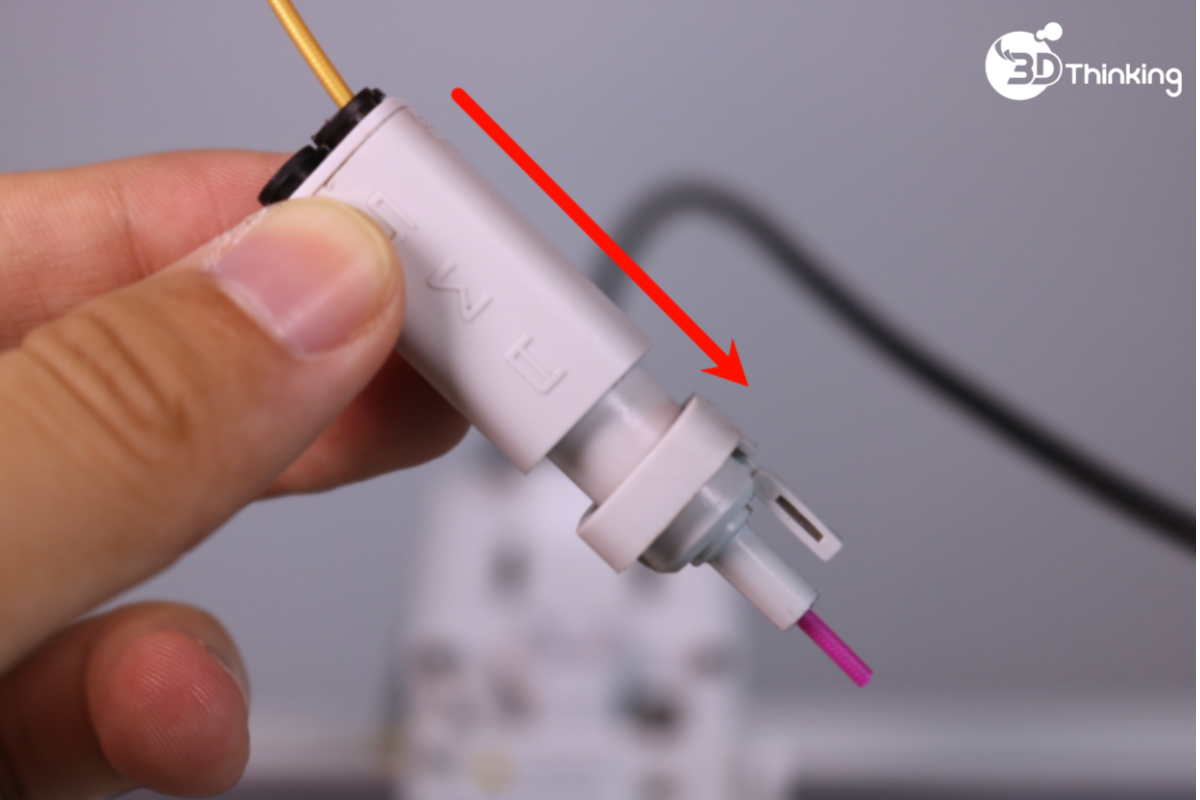

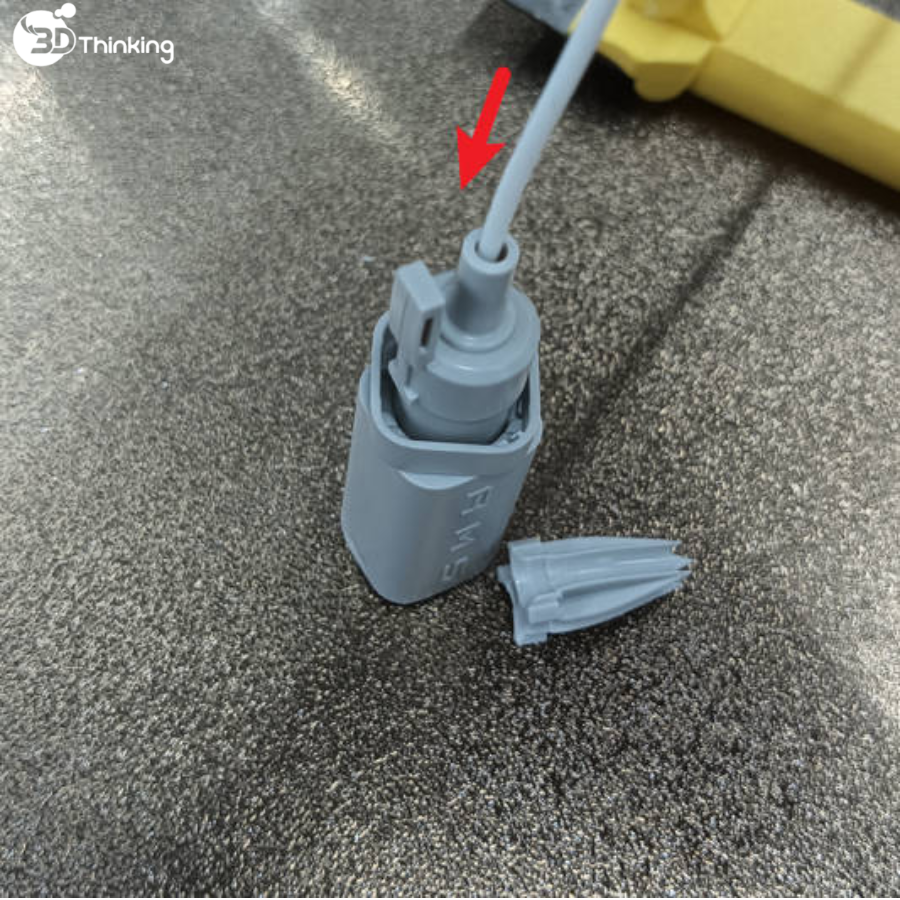

Tháo ống PTFE tại đầu nối có đoạn filament bị kẹt, sau đó dùng một đoạn sợi nhựa in 3D (filament) khác đẩy phần bị kẹt ra khỏi đầu ra của hub.
Bước 3. Tháo rời cụm dây tóc
Nếu không thể lấy dị vật ra bằng cách thông thường, cần tháo rời filament hub (trung tâm cấp sợi).
| Lưu ý : Để tránh các chi tiết nhỏ trong trục giữ dây tóc bị bung ra trong quá trình tháo lắp, nên tháo lắp khi ống PTFE vẫn được kết nối. |

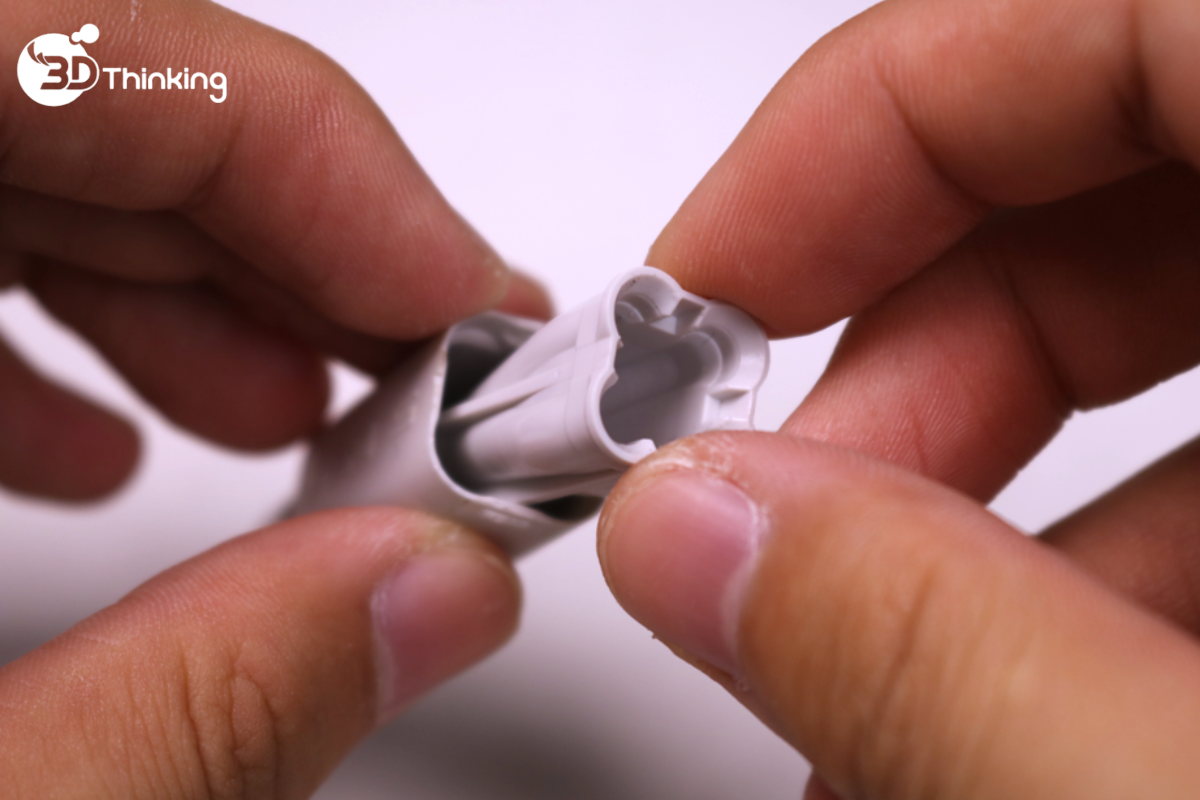

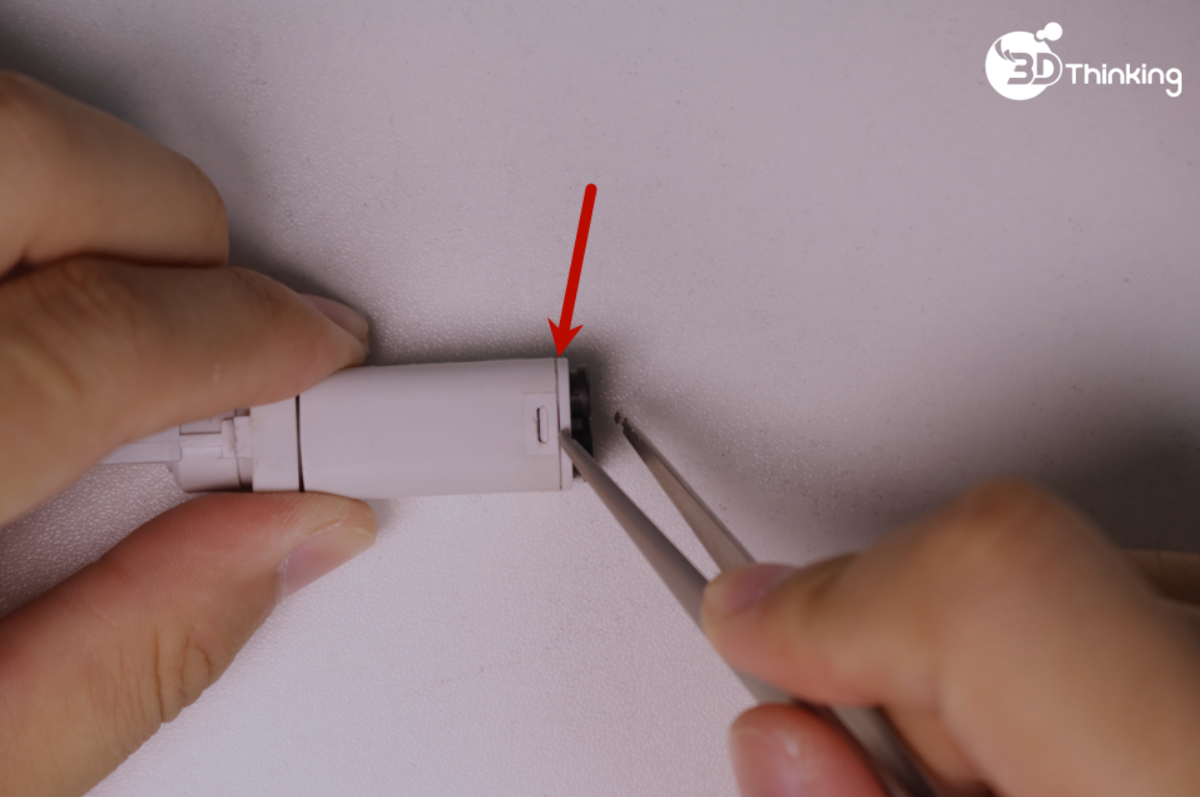

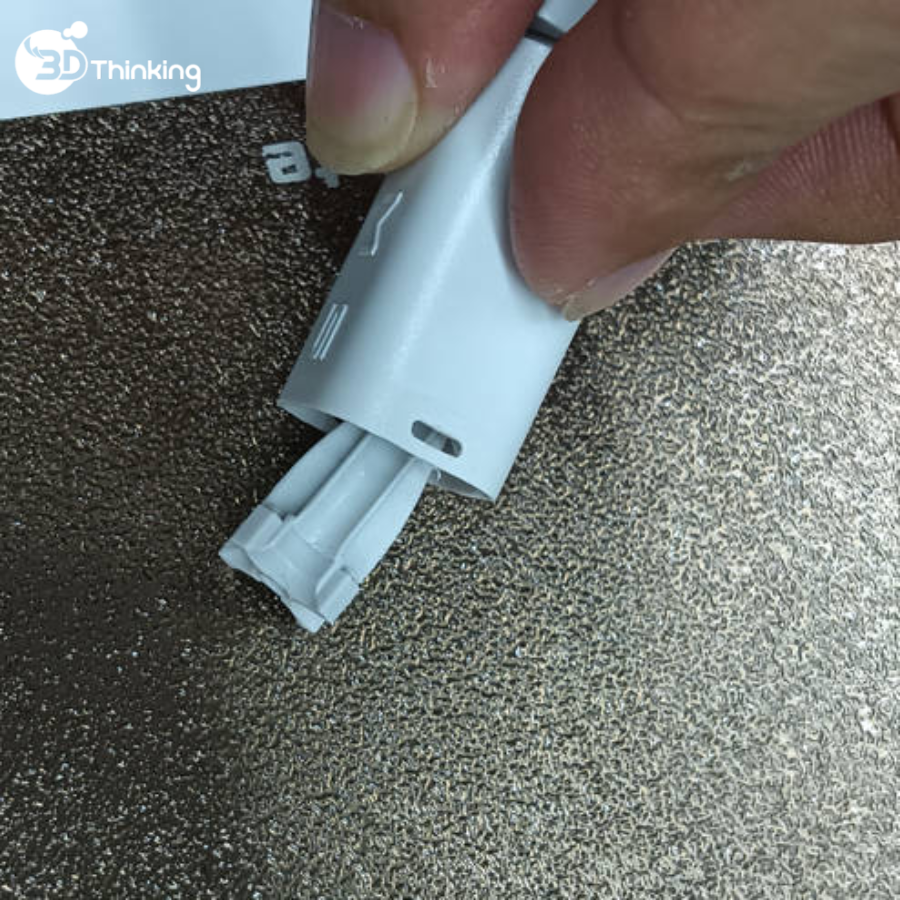

Như hình minh họa bên dưới, bạn có thể dùng nhíp đầu phẳng để cạy mở từ khóa cài bên trái (hoặc bên phải), mở khóa cài và nới lỏng nắp có các đầu nối ống PTFE.
Bước 4. Vệ sinh bên trong

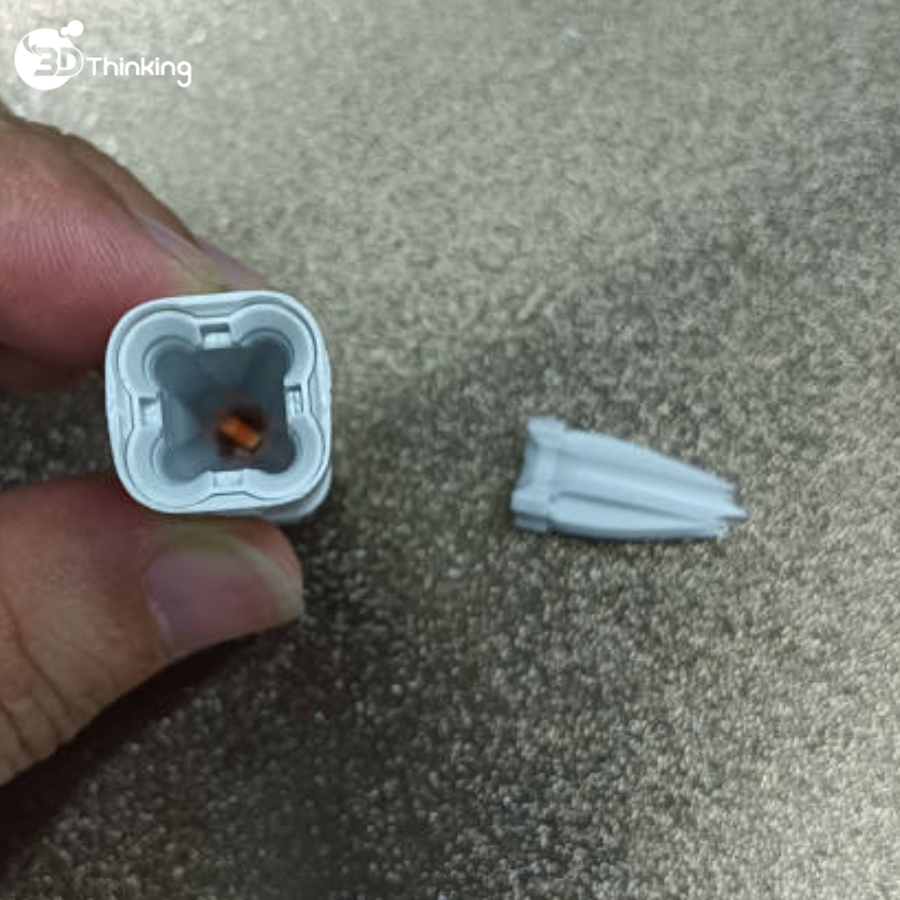

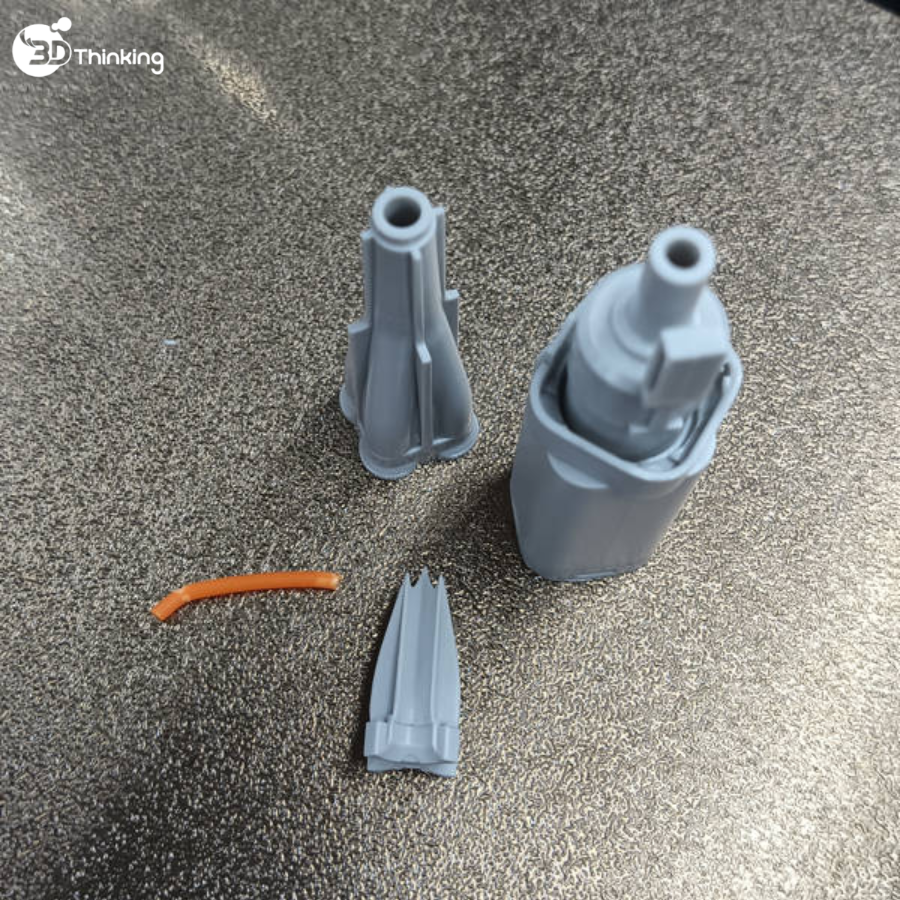

Tháo các linh kiện bên trong hub. Nếu còn filament bị kẹt, dùng một đoạn filament khác đẩy ra theo hướng ngược lại từ đầu ra của hub.
 |  |
 |  |
Tháo và kiểm tra đế cảm biến sợi nhựa
Bước 1. Tháo đế filament

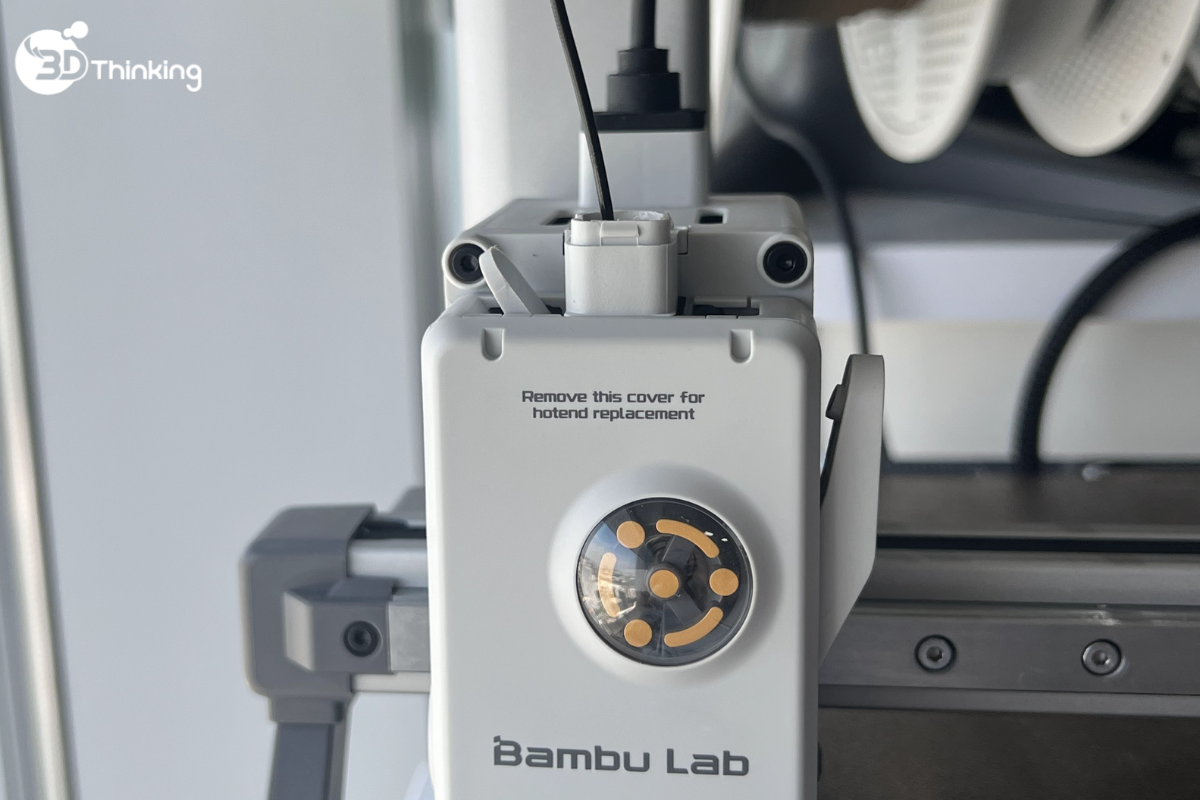

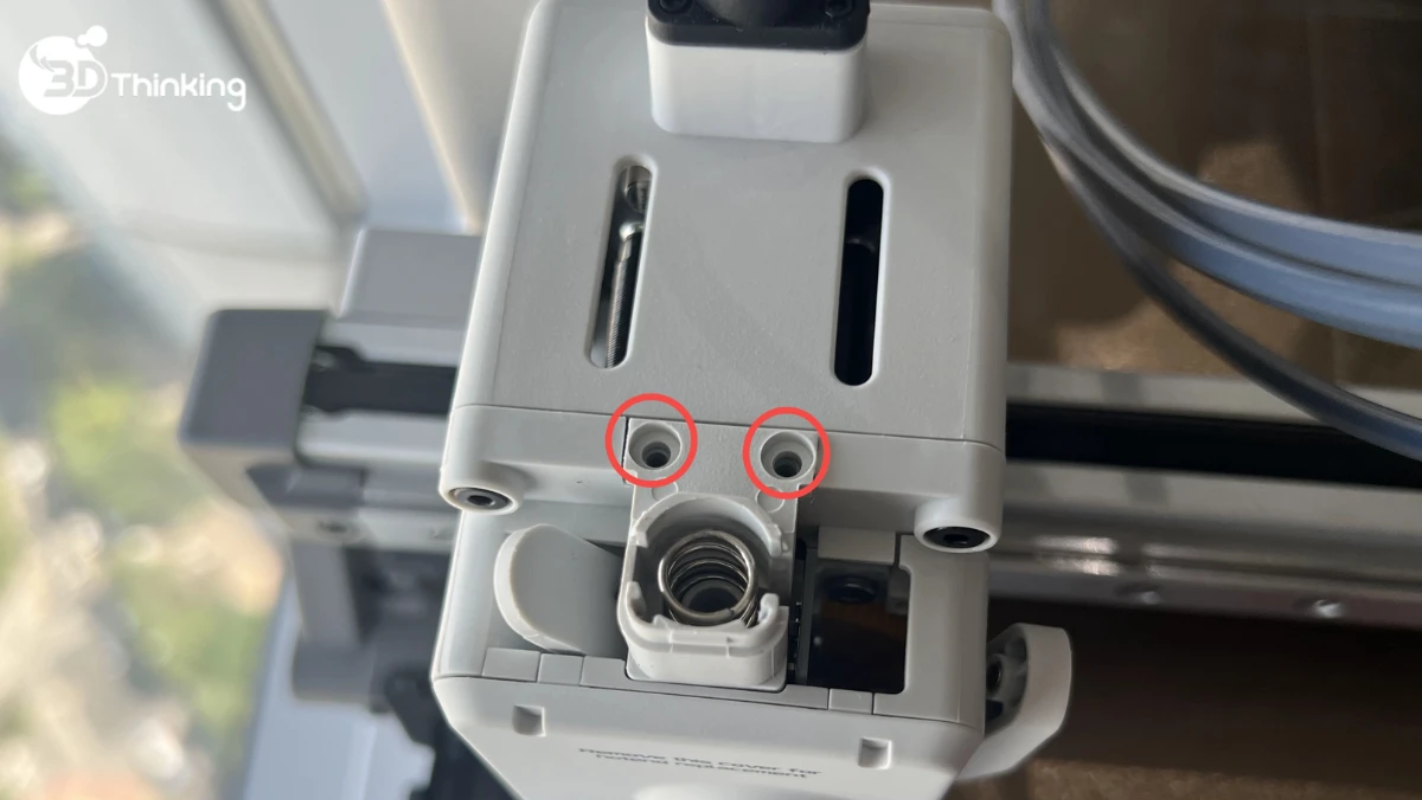

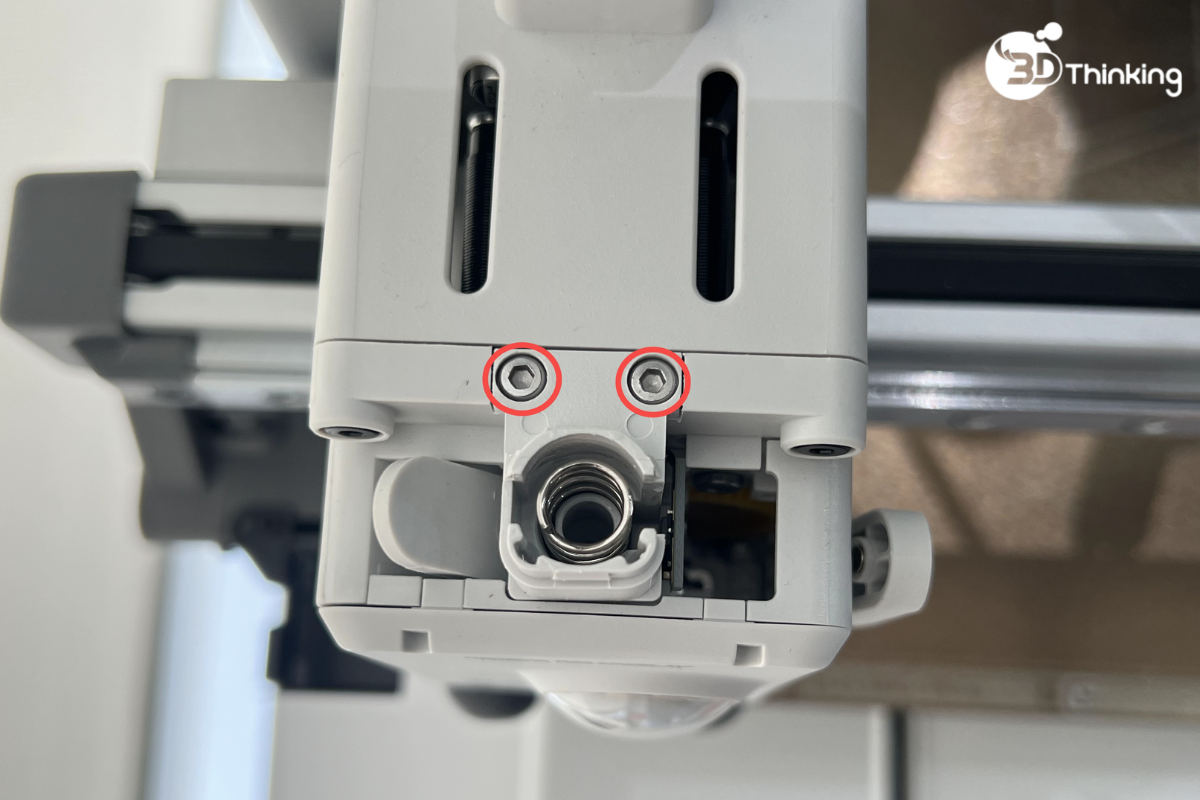

Dùng khóa lục giác H2.0 tháo 2 con ốc phía trên và lấy đế ra.
Bước 2. Tháo cảm biến dây tóc.

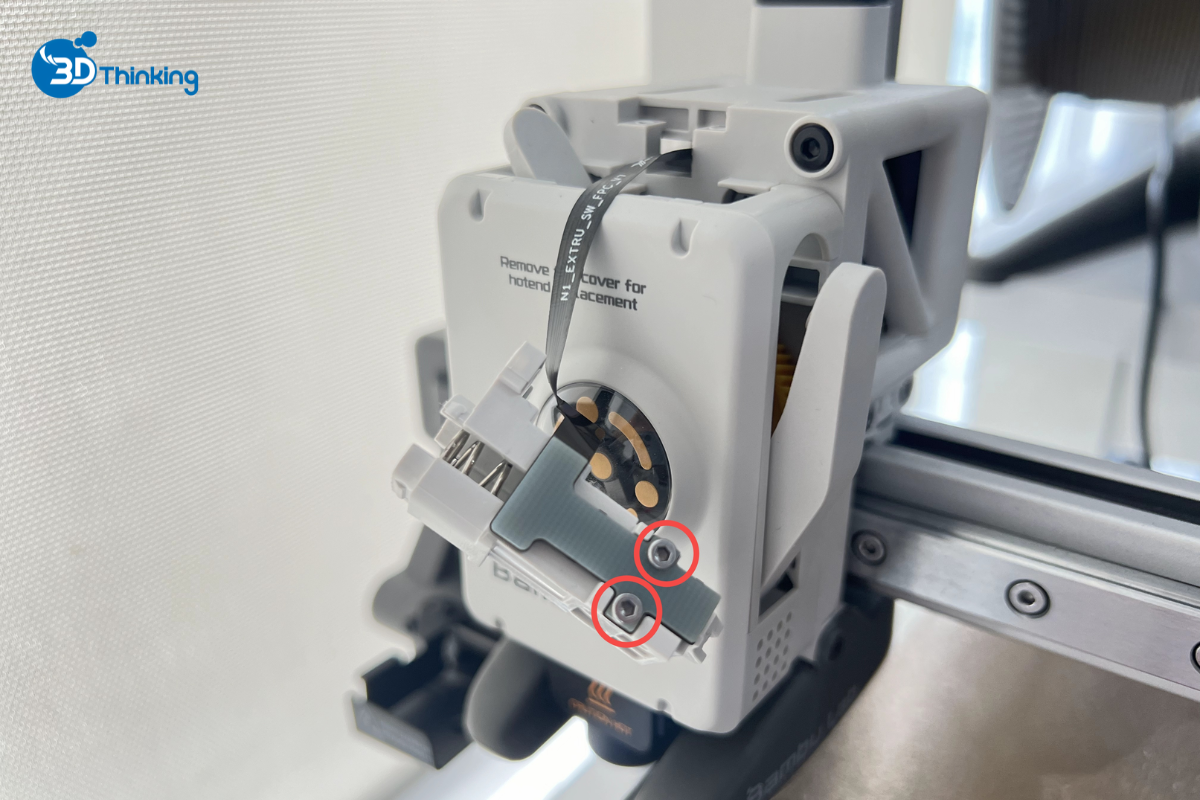

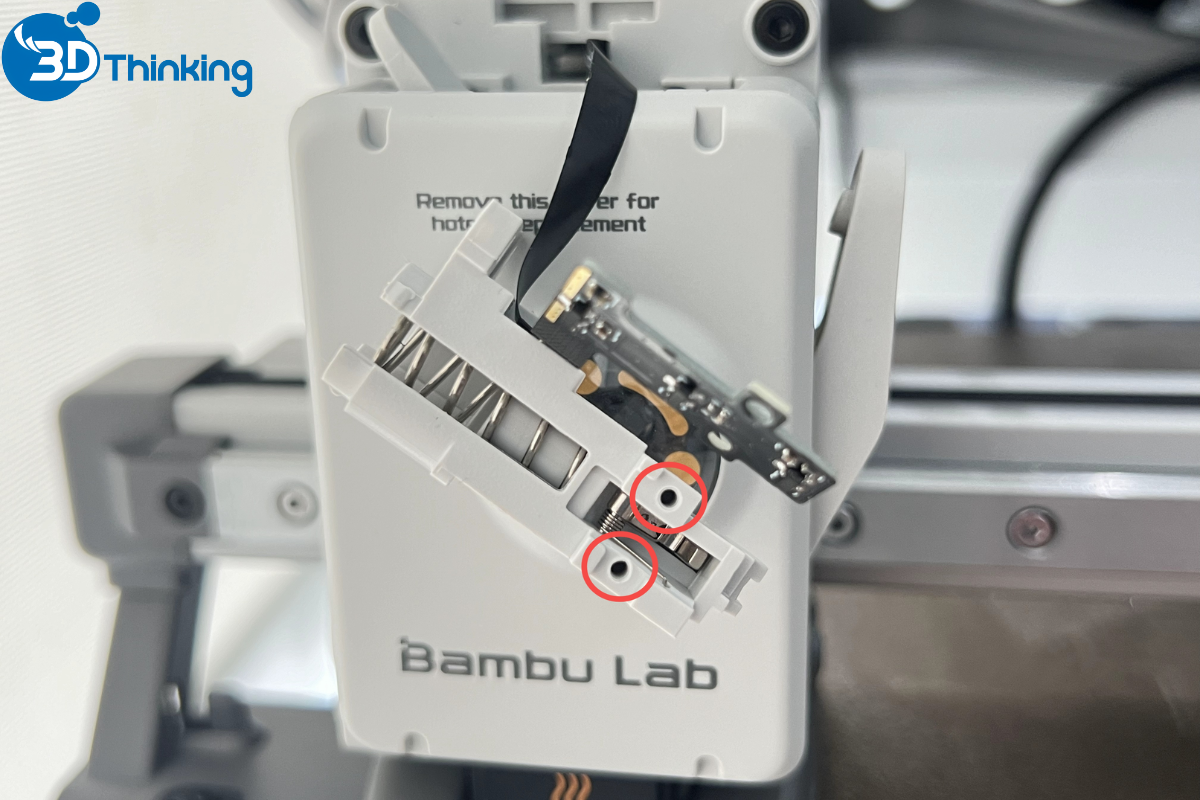

Dùng khóa lục giác H1.5 tháo 2 con ốc của cảm biến sợi nhựa.

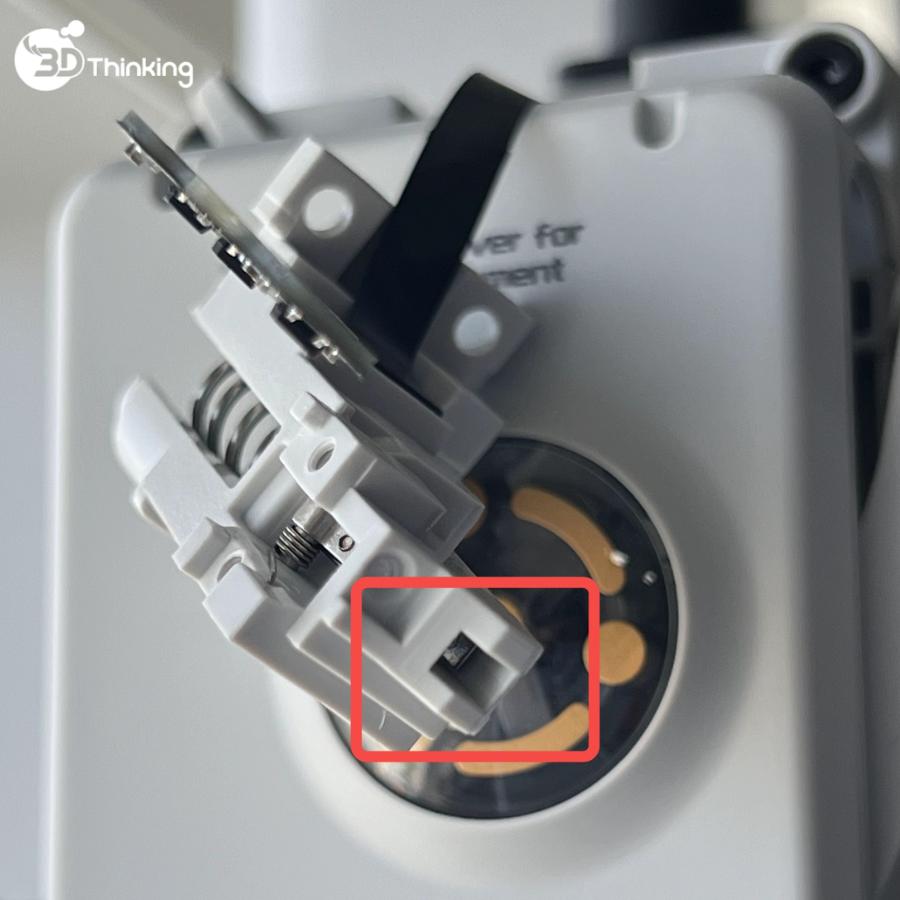

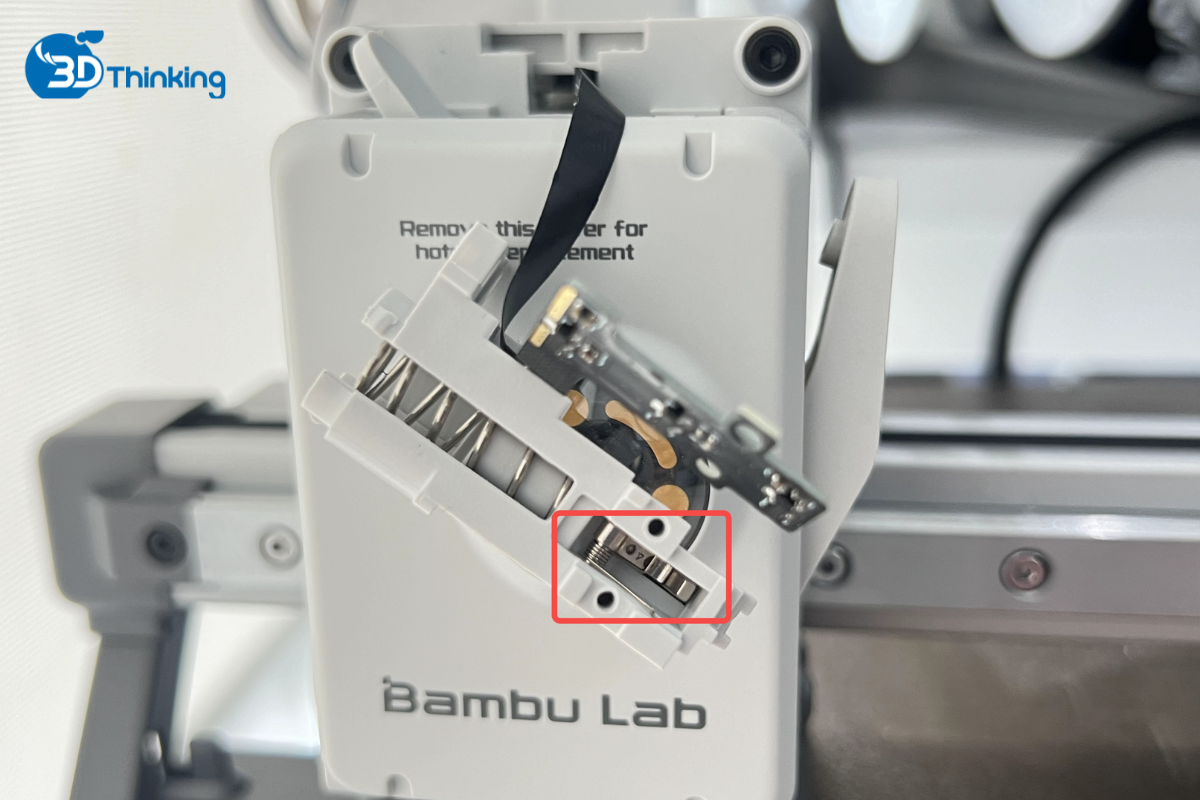

Bước 3. Kiểm tra cần gạt (arm)

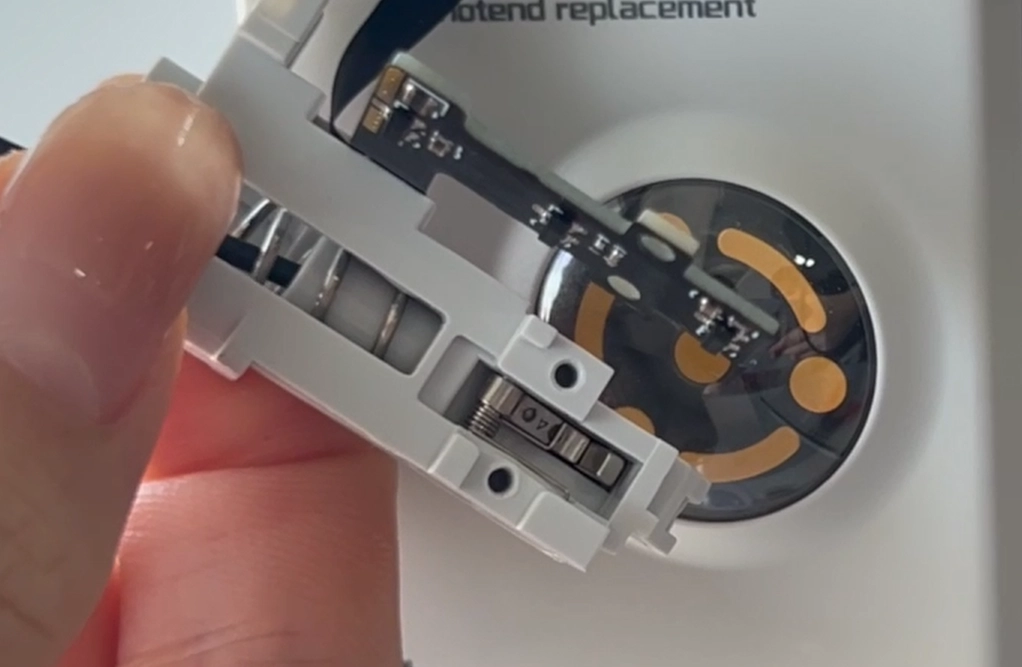

Đưa một đoạn filament vào và quan sát xem cần gạt có hoạt động bình thường và tự trở về vị trí ban đầu sau khi rút filament hay không.
 |  |
Bước 4. Kiểm tra đầu ra
Kiểm tra xem đầu ra có bị mòn hoặc sứt mẻ không.
Bước 5. Kiểm tra cảm biến sợi nhựa
Lắp lại cảm biến và siết 2 con ốc.

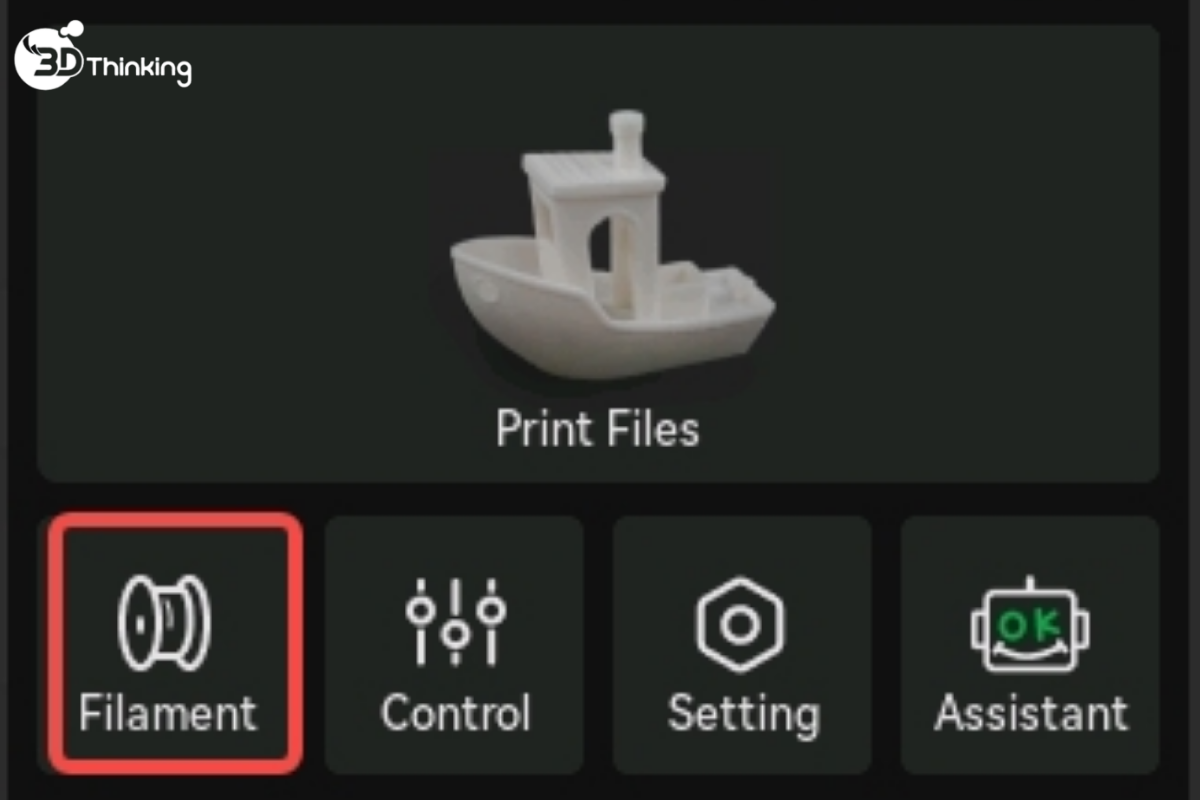

Bật máy in và vào mục Filament trên màn hình.

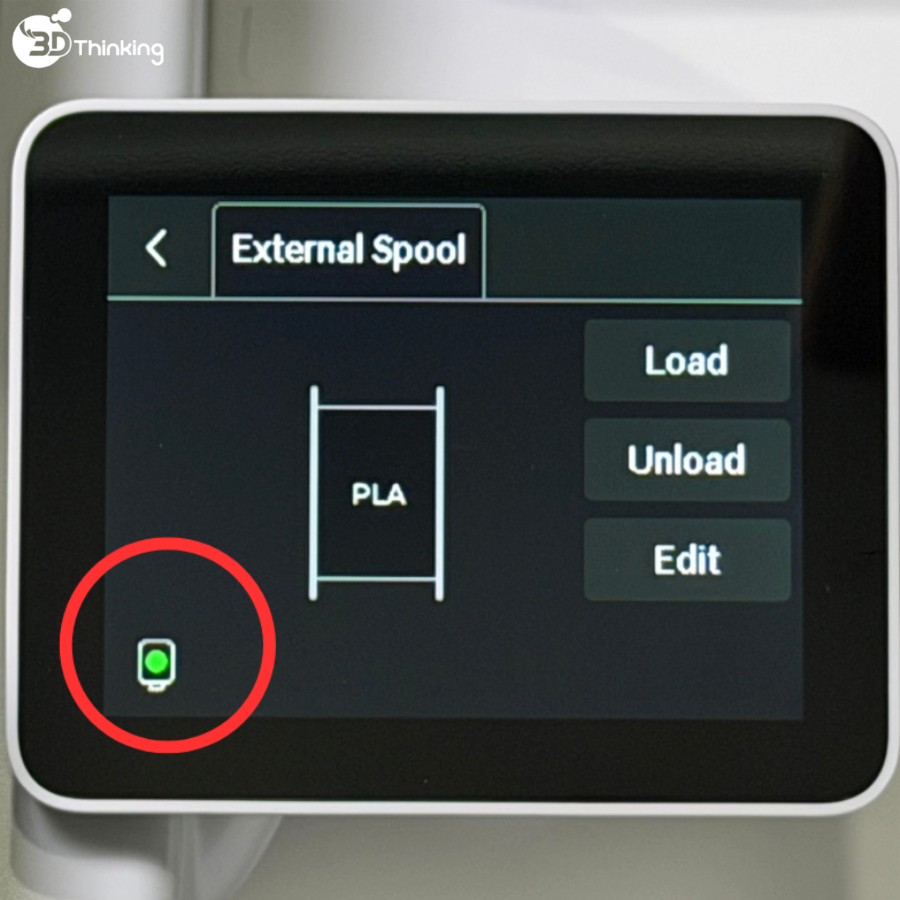

Sau khi đưa filament vào, kiểm tra xem có xuất hiện chấm xanh nhỏ trên biểu tượng bộ đùn (extruder) hay không. Khi cảm biến nhận filament, chấm xanh sẽ hiển thị; khi rút ra, chấm xanh sẽ biến mất.
 |  |
Hướng dẫn lắp lại sau khi vệ sinh AMS Lite
Sau khi hoàn tất quá trình vệ sinh AMS Lite, bạn cần lắp lại các bộ phận đúng cách để hệ thống cấp filament hoạt động ổn định.
Bước 1. Lắp lại filament hub
Sau khi vệ sinh AMS Lite và làm sạch filament hub, tiến hành lắp lại cụm Filament Hub theo các bước sau

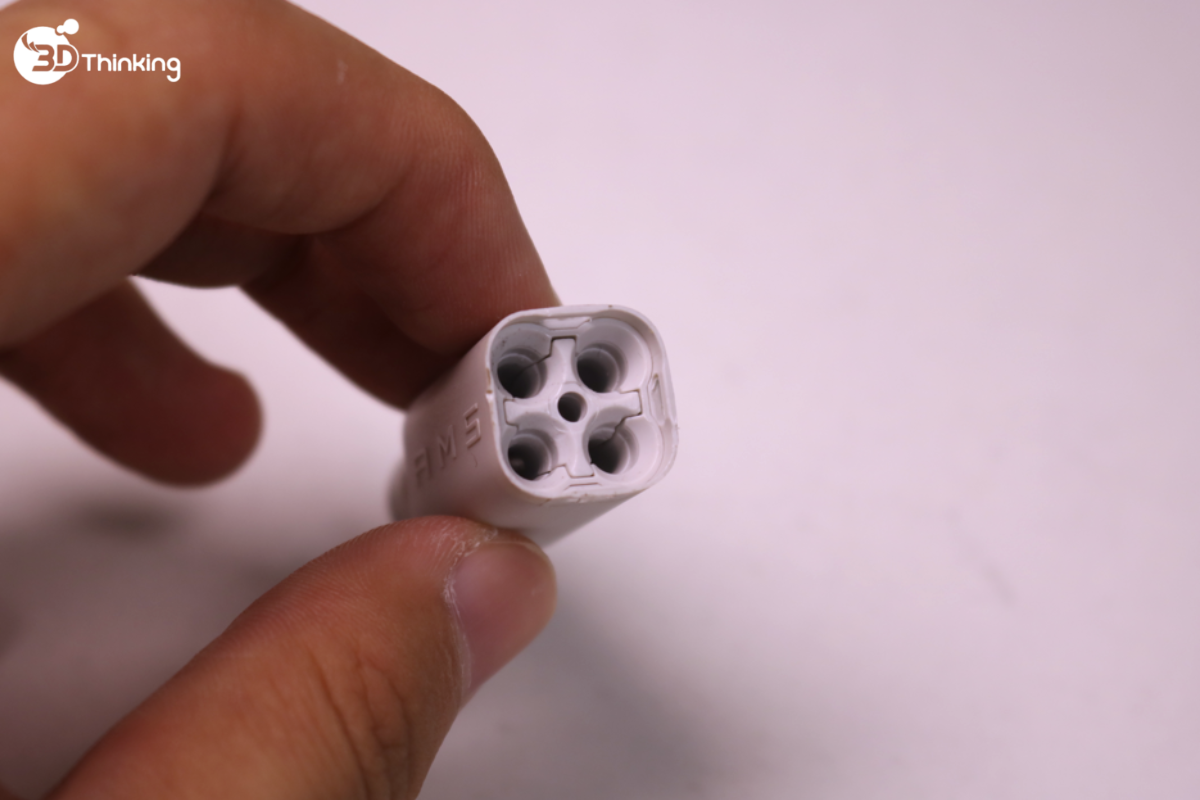

Lắp các linh kiện vào hub theo thứ tự, sau đó căn chỉnh 3 ngàm dài của nắp đầu vào với các vị trí bên trái, bên phải và phía sau thân hub, rồi ấn xuống để khóa cố định.
⚠️ Lưu ý khi vệ sinh AMS Lite:
Nếu lò xo bị bật ra trong quá trình vệ sinh AMS Lite, hãy lắp lại lò xo đúng vị trí như trong hình minh họa để đảm bảo cơ cấu cấp filament hoạt động chính xác.
 |  |
 |  |
Bước 2: Lắp đế filament
Đặt đế về vị trí ban đầu và dùng lục giác H2.0 (H2.0 Allen key) để siết 2 vít phía trên của đế.
 |  |
Bước 3. Lắp filament hub

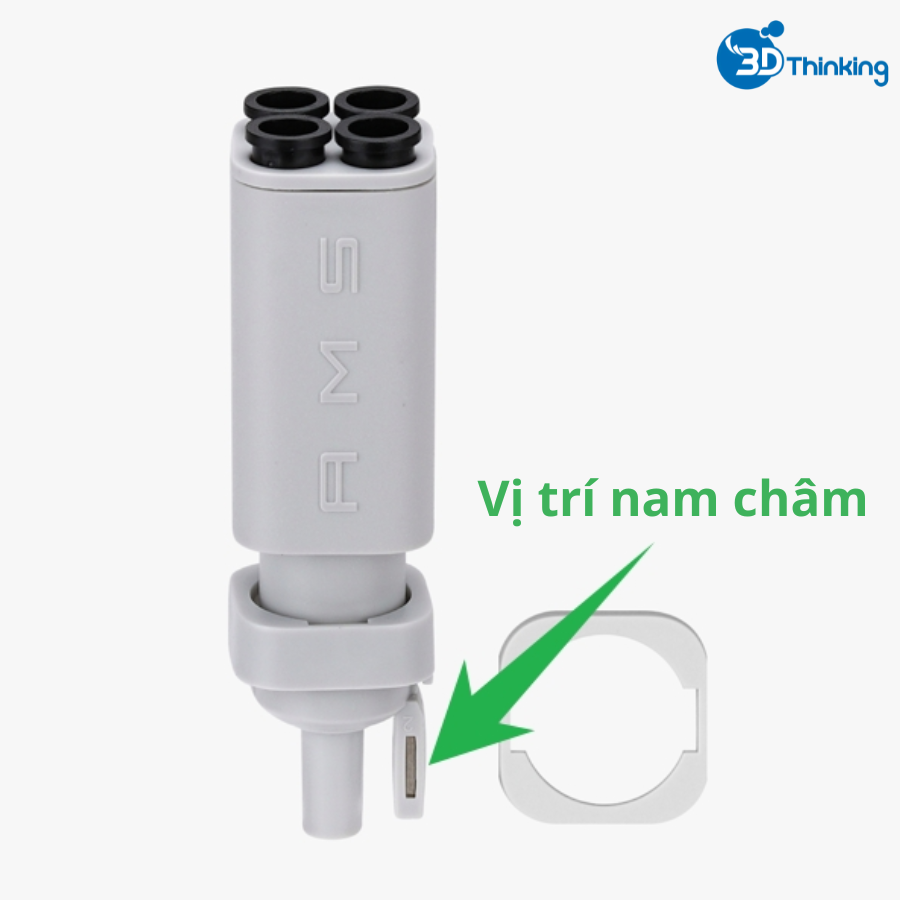

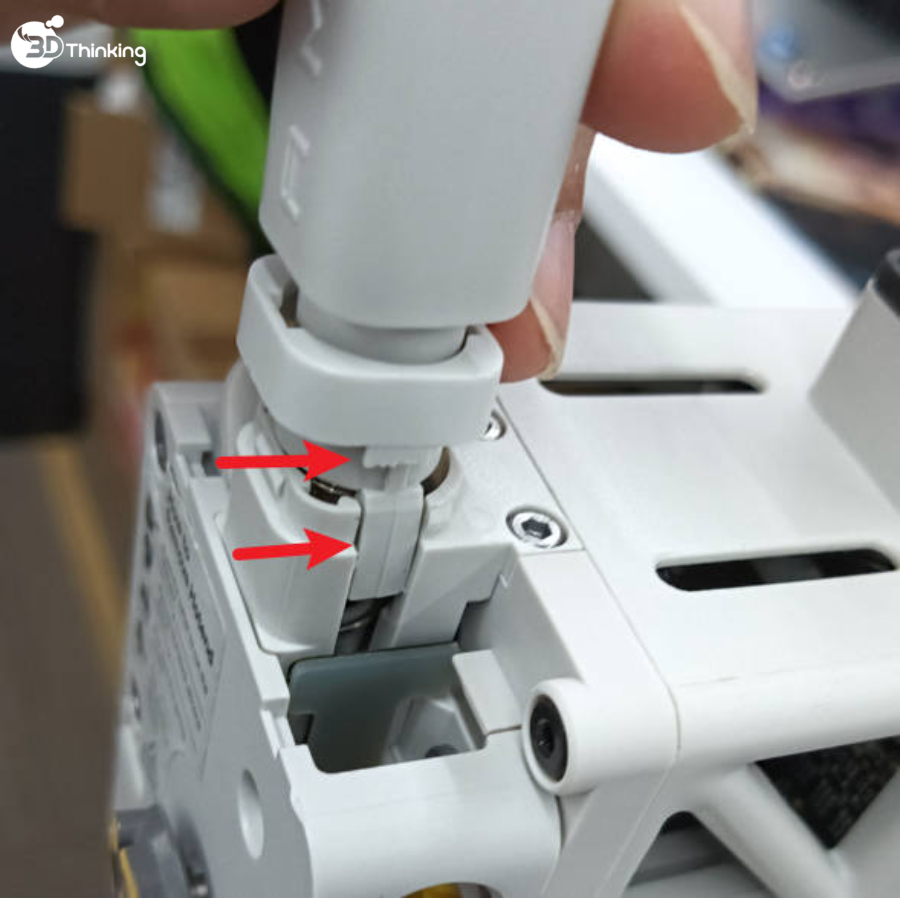

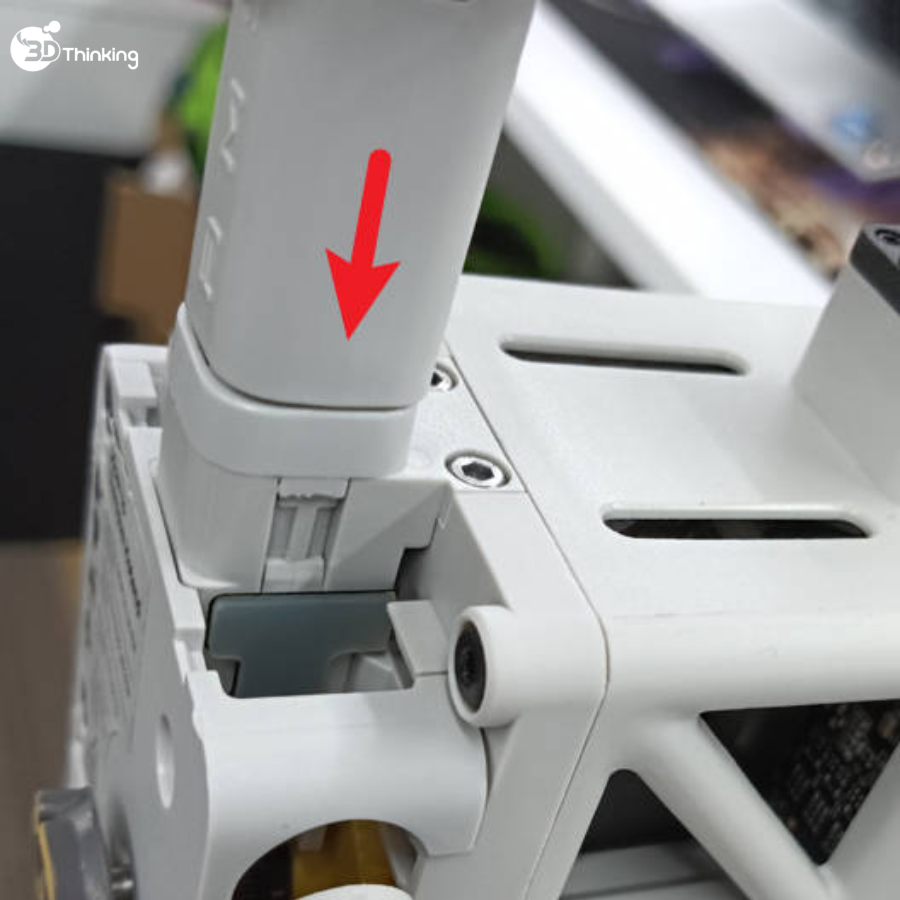

Gắn filament hub vào máy in. Căn chỉnh các ngàm như hình minh họa, sau đó ấn xuống phần đế để khóa cố định filament hub.
 |  |
