Việc lắp ráp máy in 3D Bambu Lab A1 Combo đúng cách ngay từ đầu sẽ giúp máy hoạt động ổn định, hạn chế lỗi và kéo dài tuổi thọ linh kiện. Trong bài viết này, 3D THINKING sẽ hướng dẫn bạn đầy đủ từng bước từ mở hộp đến hoàn tất cài đặt.
Lưu ý trước khi lắp ráp Bambu Lab A1 Combo
Nếu có chốt chặn trục Z, hãy dùng lục giác H2.0 để tháo bỏ.
Một số lô sản phẩm mới có thể thay đổi chi tiết đóng gói → hãy ưu tiên theo sản phẩm thực tế.
Lớp film trên bàn in (heatbed) có thể đã được loại bỏ ở các phiên bản mới.
Filament mẫu có thể không còn đi kèm trong các lô mới.
Việc nắm rõ các thay đổi này giúp quá trình lắp ráp Bambu Lab A1 Combo diễn ra nhanh và chính xác hơn.
Bước 1: Mở hộp và lấy A1, AMS lite và các phụ kiện
1. Sử dụng tay cầm ở hai bên túi nhựa bên trong thùng carton để nhấc máy in ra khỏi hộp. Đặt máy in lên bề mặt phẳng và tháo lớp xốp bảo vệ bên ngoài.
 |  |
 |  |
2. Đọc hướng dẫn khởi động nhanh (Quick Start Guide) và làm quen với các lưu ý khi mở hộp. Lấy các phụ kiện, AMS lite (kèm cáp 4-pin) và máy in ra ngoài.
 |  |
 |  |
 |  |
 |  |
Không dùng tay đỡ trục X khi tháo khung máy. Thay vào đó, hãy giữ vào giá đỡ trục Z bằng tay.
 |  |
3. Khi tháo phần đế máy in, không cầm vào bàn in gia nhiệt (heatbed). Thay vào đó, hãy nhấc toàn bộ phần đế nhựa.
 |  |
Tháo lớp xốp.
 |  |
Bước 2: Kiểm tra phụ kiện
Bộ Bambu Lab A1 Combo bao gồm:
- Vỏ đế máy in A1
- Khung máy in A1
- Ốc vít vỏ đế A1 (ốc ST3-23 cho phần đế)
- Thân AMS lite
- Giá đỡ AMS lite và ốc lắp đặt (ốc BT3-6 cho giá AMS)
- Giá đỡ cuộn xoay AMS lite
- Bộ gạt nhựa thải (Purge Wiper) và ốc (ốc M3-12 cho purge wiper)
- Giá đỡ cuộn nhựa
- Ống PTFE (tổng 4 ống: 2 dài, 2 ngắn dùng cho AMS lite)
- Ống PTFE (1 ống cho giá đỡ cuộn ngoài)
- Tấm in Textured PEI Plate
- Sợi nhựa mẫu (filament)
- Kim thông tắc (Unclogging Pin Tool)
- Lục giác (H2 và H1.5)
- Bộ gạt nozzle (đầu in) trên bàn in (Heatbed Nozzle Wiper)
- Bộ sắp xếp dây (Cable Organizer)
- Lưỡi dao cạo Bambu (Bambu Scraper Blade) và ốc
- Dao cắt sợi nhựa dự phòng (Spare Filament Cutter)
- Mỡ bôi trơn (Lubricant Grease) và dầu bôi trơn (Lubricant Oil)
- Hướng dẫn khởi động nhanh (Quick Start Guide)
- Phiếu bảo hành (Warranty Leaflet)
- Tuyên bố miễn trừ trách nhiệm (Disclaimer) và hướng dẫn an toàn
- Thẻ MicroSD 32GB (đã lắp sẵn trong máy)
 |  |
 |  |
Trong các lô đóng gói mới nhất, các phụ kiện hiện được đặt trong túi nhựa trong suốt.
Bước 3: Mở khóa bàn in gia nhiệt (heatbed)
1. Lật phần vỏ đế (base housing) nghiêng 90 độ về phía đối diện với màn hình.
 |  |
2. Mở khóa bàn in gia nhiệt (heatbed) bằng cách cắt dây rút ở phía dưới.
Bước 4: Lắp ráp đế máy và khung máy in
1. Đặt khung máy in như trong hình, đồng thời tháo hộp dây (cable box) khỏi phần đế.
 |  |
2. Nghiêng vỏ đế khoảng 45 độ để đưa xuyên qua khung máy in (printer frame). (Dùng màn hình làm mốc định hướng; nên nâng phía có màn hình cao hơn để thao tác dễ hơn)
3. Căn chỉnh các khe khớp với khung máy in như trong hình.
Trên các máy A1 mới, sẽ có hai phiên bản chốt chặn gần dây cáp của bàn in gia nhiệt (heatbed).

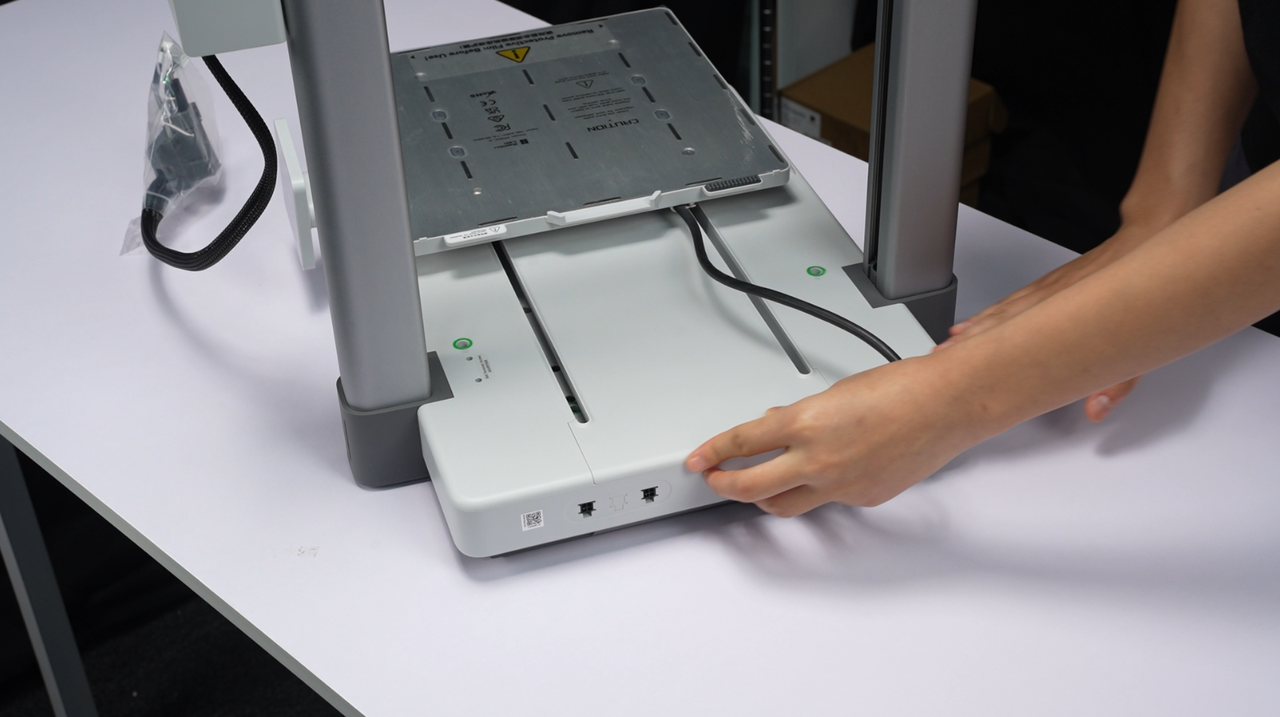

4. Từ từ hạ vỏ đế xuống cho đến khi khít hoàn toàn với khung máy in trên mặt bàn.
Bước 5: Mở khóa cụm đầu in (toolhead)
Cắt dây rút và bìa carton quấn quanh cụm đầu in (toolhead) và trục X, đồng thời tháo dây rút và lớp đệm xốp khỏi khung máy in.
| Lưu ý: Các máy A1 mới đã loại bỏ phần bìa carton quanh cụm đầu in (toolhead). Hãy dựa vào sản phẩm thực tế bạn nhận được. |
 |  |
Bước 6: Mở khóa trục Z
Nếu máy in của bạn có chốt chặn trên trục Z, hãy tháo ốc để loại bỏ chúng.
 |  |
 |  |

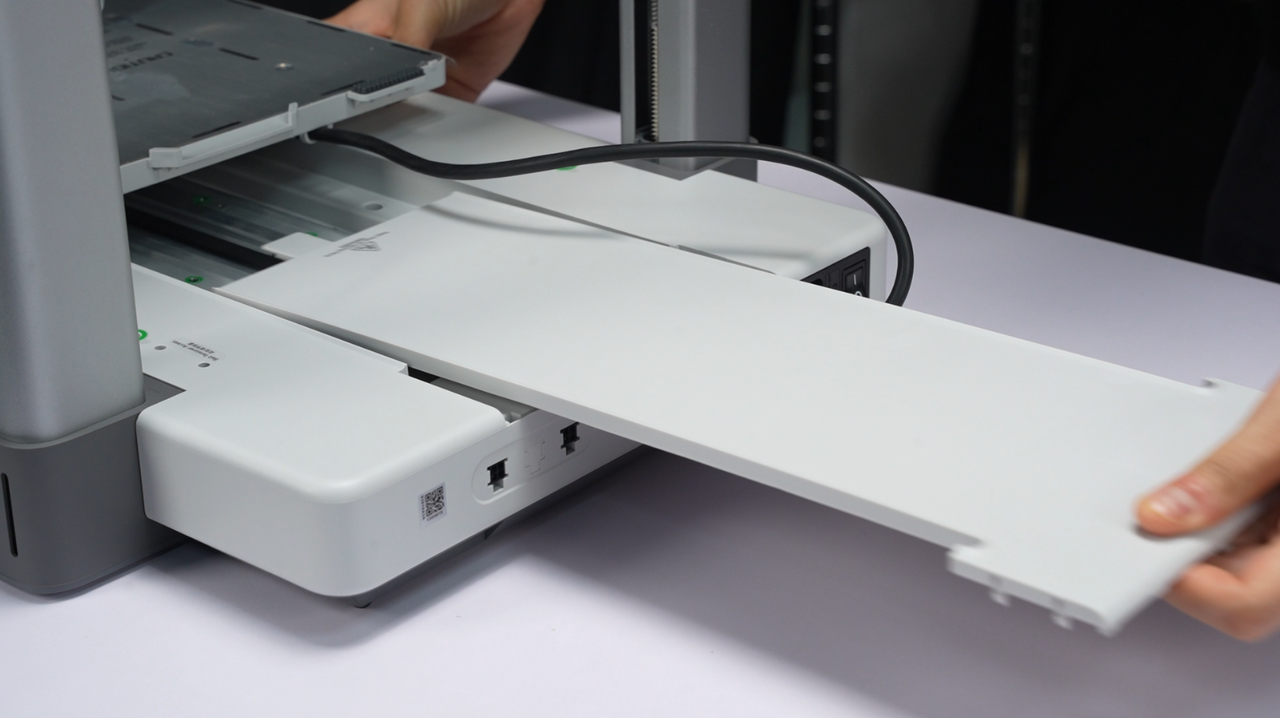

Bước 7: Tháo nắp ray trục Y
1. Đẩy bàn in gia nhiệt (heatbed) hết về phía trước, nơi đặt màn hình.

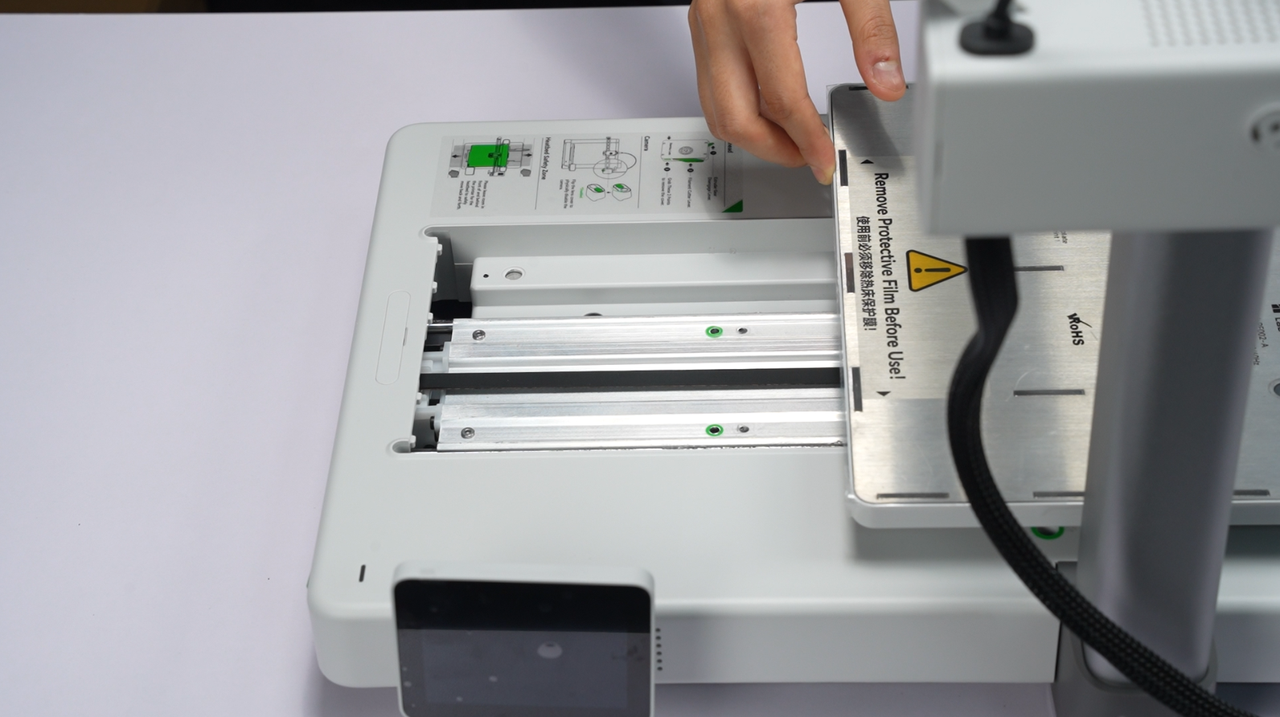

2. Mở nắp ray trục Y.
 |  |
3. Nhẹ nhàng kéo nắp ray trục Y ra.
 |  |

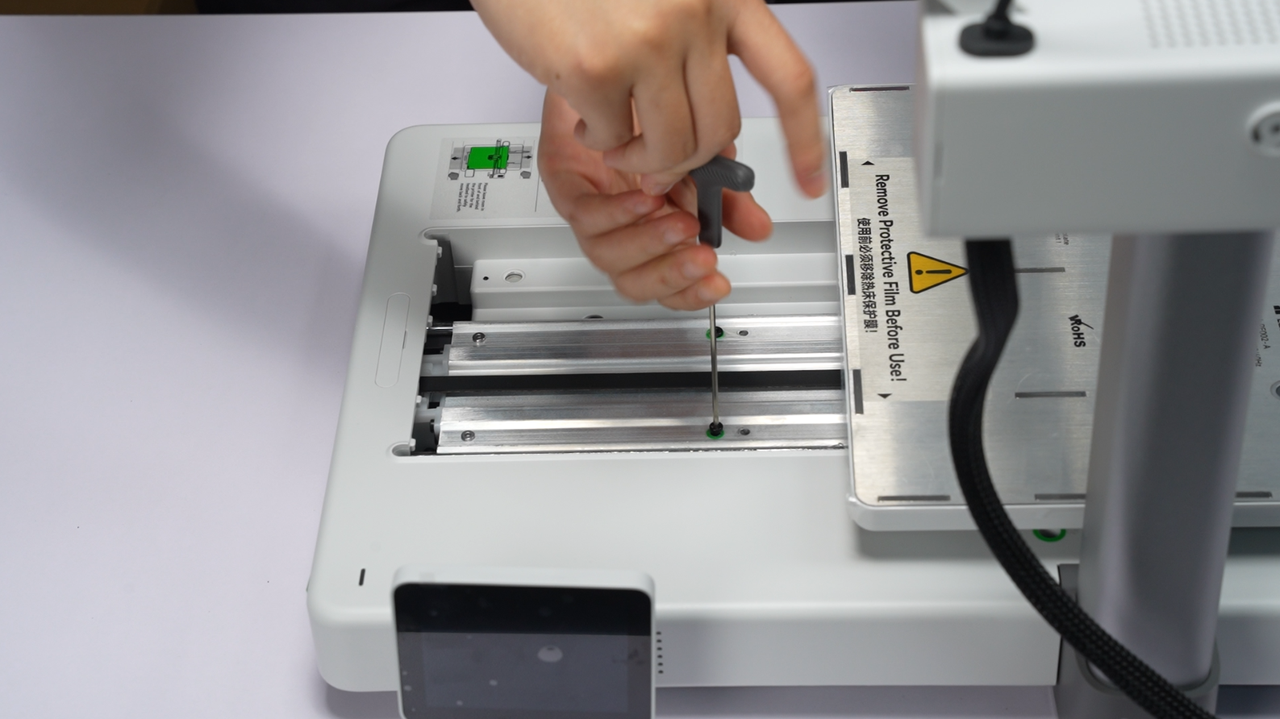

Bước 8: Cố định vỏ đế (Base Housing) (Bước này cần lắp tổng cộng 12 ốc vít)

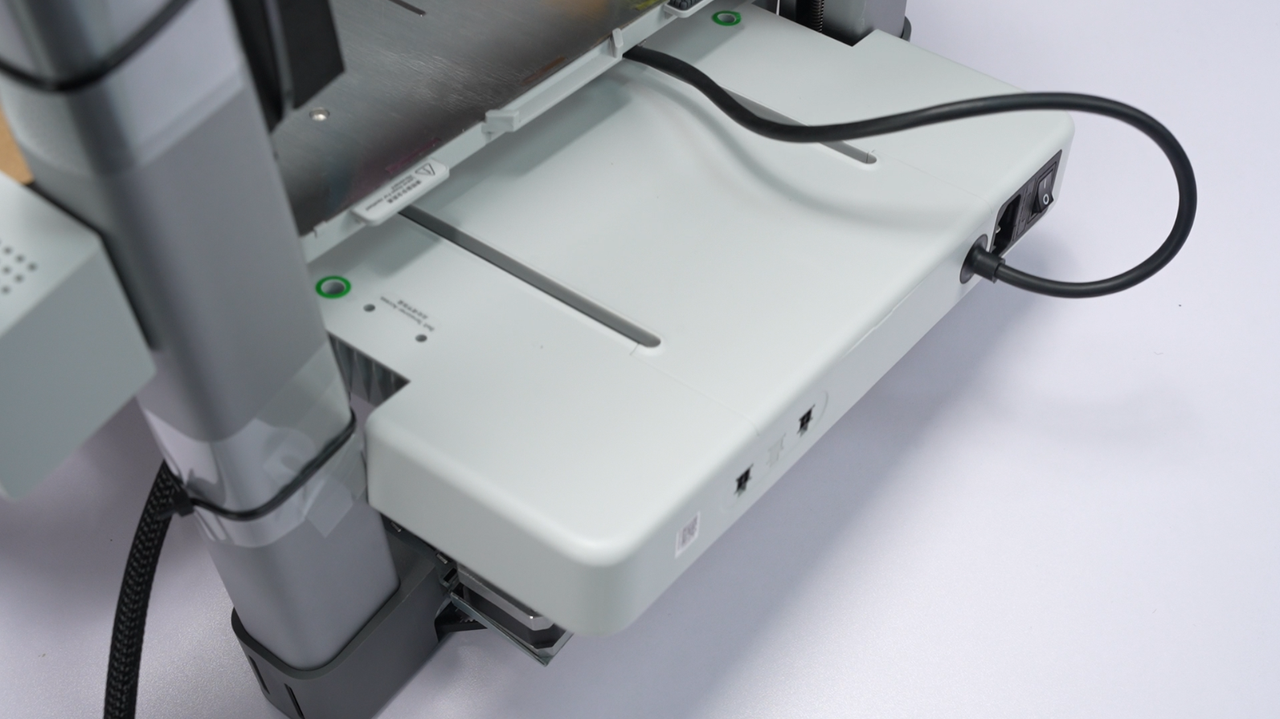

1. Lắp 10 ốc ST3-23 (cho vỏ đế) vào các vị trí được đánh dấu màu xanh.
 |  |
2. Đẩy bàn in gia nhiệt (heatbed) về phía còn lại.

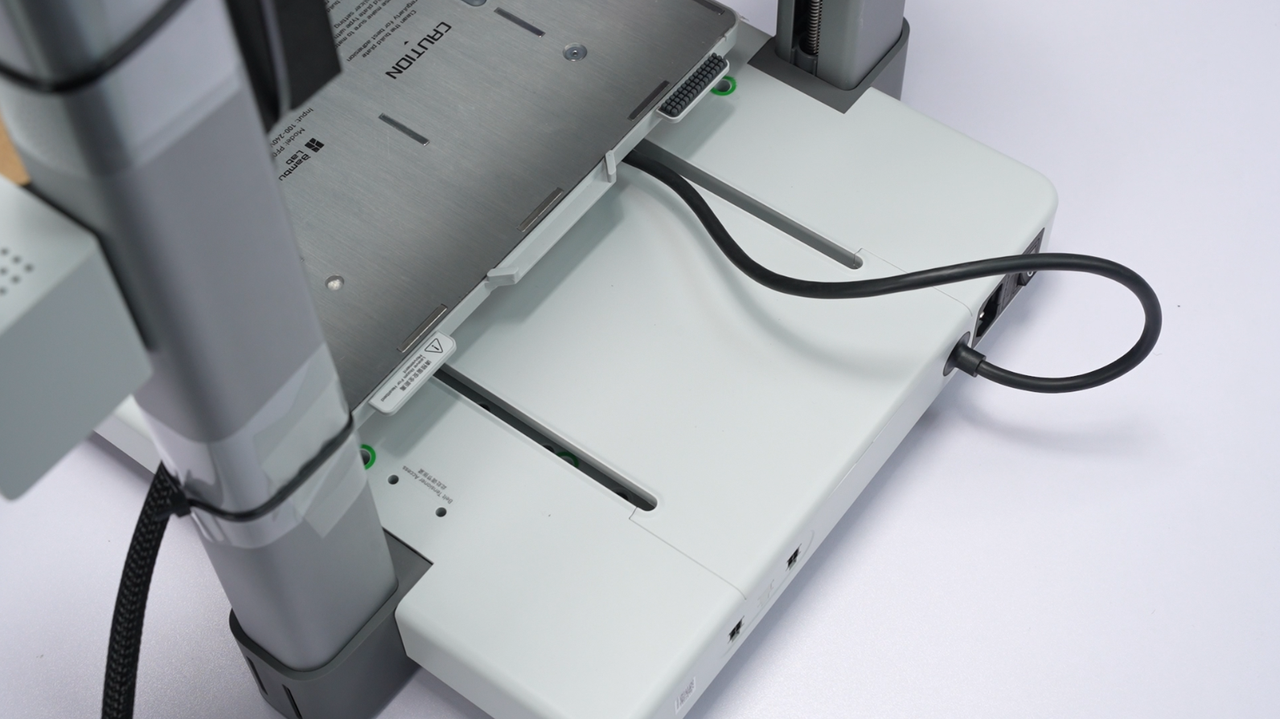

3. Lắp thêm 2 ốc ST3-23 (cho vỏ đế) vào các vị trí được đánh dấu màu xanh.
 |  |
Bước 9: Lắp lại nắp ray trục Y
1. Đẩy bàn in gia nhiệt (heatbed) trở lại phía trước (phía màn hình).

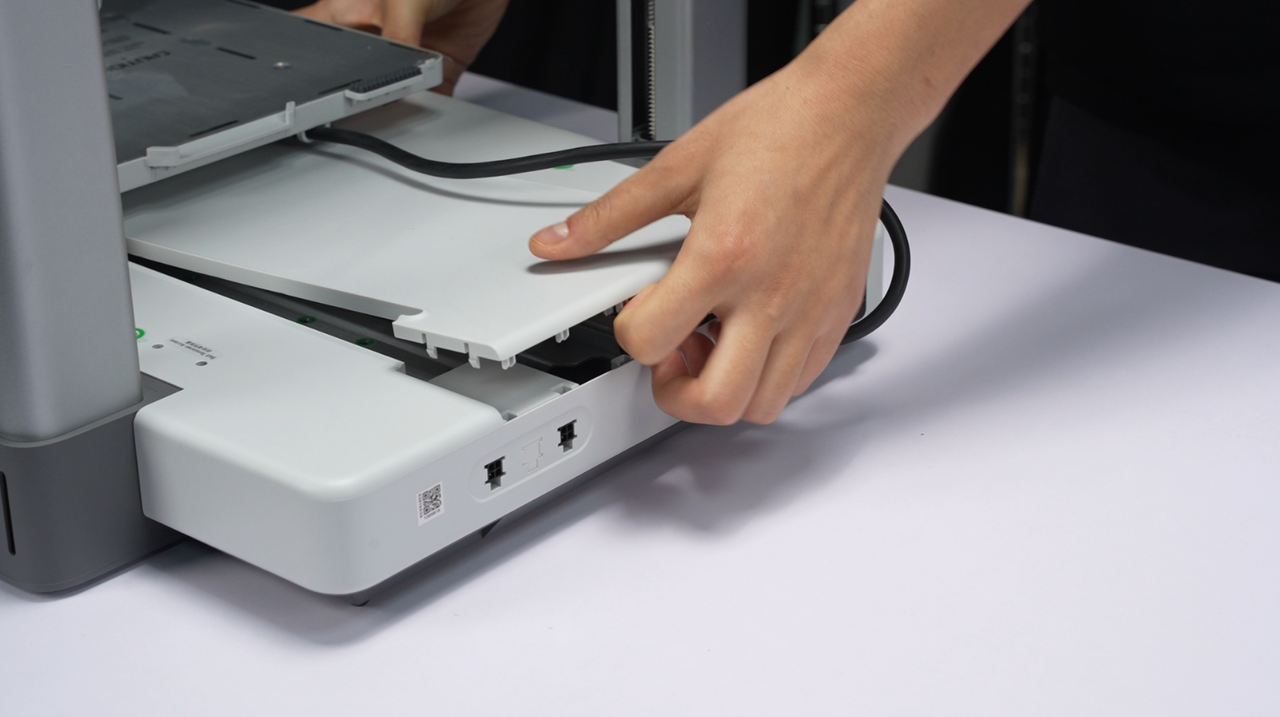

2. Nhẹ nhàng trượt nắp ray trục Y vào đúng vị trí. Đảm bảo các ngàm được căn chỉnh chính xác.
 |  |
Bước 10: Đặt máy in lên bàn để chuẩn bị kết nối hộp dây (cable box)
1. Đẩy bàn in gia nhiệt (heatbed) về phía đối diện với màn hình.

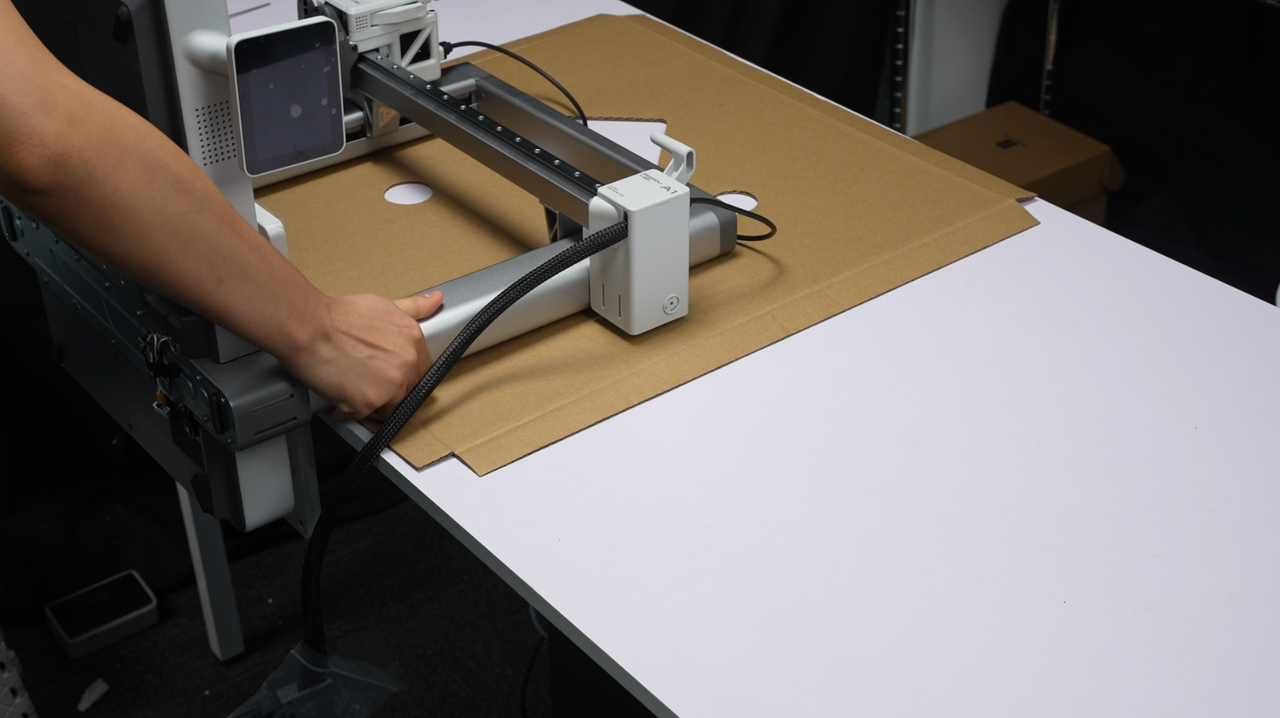

2. Xoay máy A1 90 độ về phía sau, đặt nghiêng trên mép bàn. (Nên lót bìa carton để bảo vệ mặt bàn)
 |  |
3. Trước khi tiếp tục, đảm bảo máy in được đặt ổn định và giữ chắc phần đế máy.
Bước 11: Kết nối hộp dây (Cable Box)

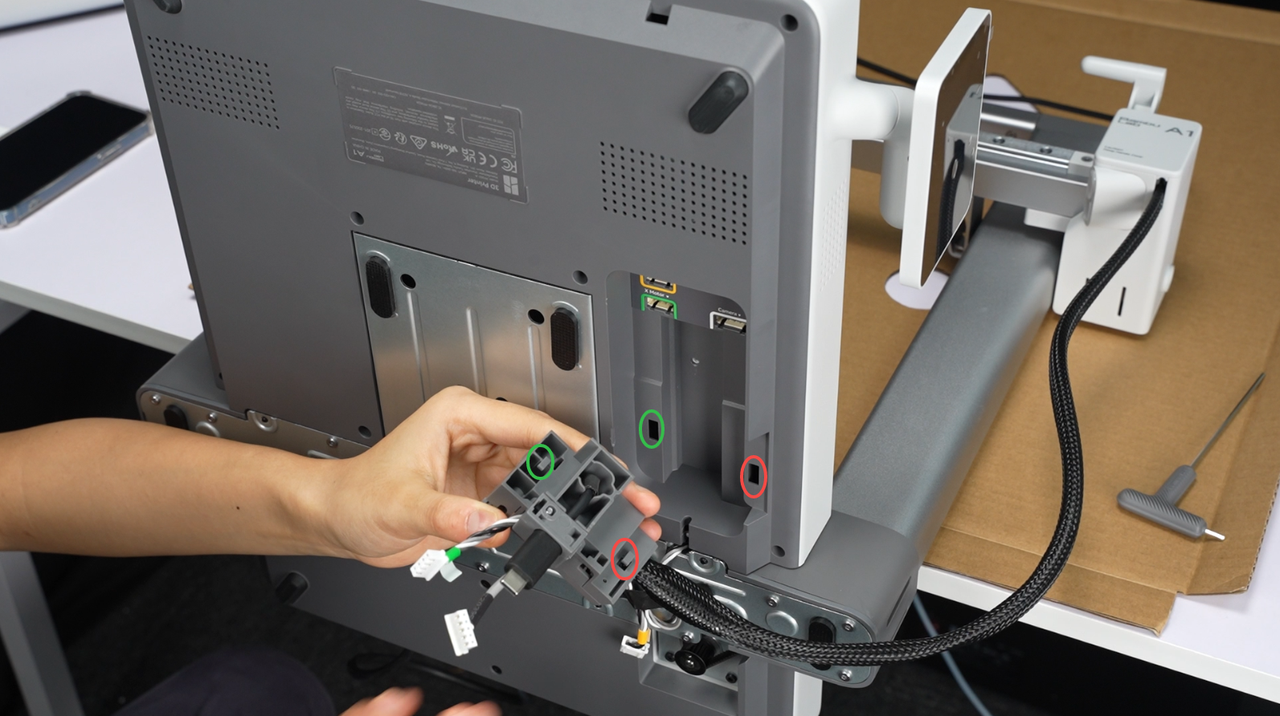

1. Căn chỉnh hai ngàm trên hộp dây với các lỗ trên vỏ đế (Base Housing).
 |  |
2. Trượt hộp quản lý dây lên trên cho đến khi cáp Type-C được cắm chắc chắn vào khe. (Không dùng lực ép cáp)
Đẩy vào cho đến khi phần kim loại của đầu cáp gần như không còn nhìn thấy.
 |  |
 |  |
3. Đảm bảo hộp dây được lắp đúng vị trí và thẳng hàng với các khe, sau đó siết chặt các ốc đã được lắp sẵn theo các vị trí được đánh dấu.
 |  |
Bước 12: Kết nối các đầu nối (Connectors)
 |  |
1. Cắm ba dây cáp theo đúng màu sắc tương ứng.
 |  |
 |  |
2. Đưa dây có nhãn màu vàng vào khe đi dây, sau đó đóng nắp hộp dây lại.
 |  |
 |  |
Bước 13: Đặt máy in thẳng đứng, bóc lớp film bảo vệ trên bề mặt bàn in gia nhiệt (heatbed) và đặt tấm in (build plate)
 |  |
Phương pháp đóng gói của các máy ở các thời điểm khác nhau có thể hơi khác nhau, một số máy yêu cầu tháo lớp film bảo vệ trên bề mặt bàn in gia nhiệt (heatbed). Vui lòng kiểm tra nhãn dán trên bề mặt bàn in để xác định có cần bóc lớp film hay không.
 |  |

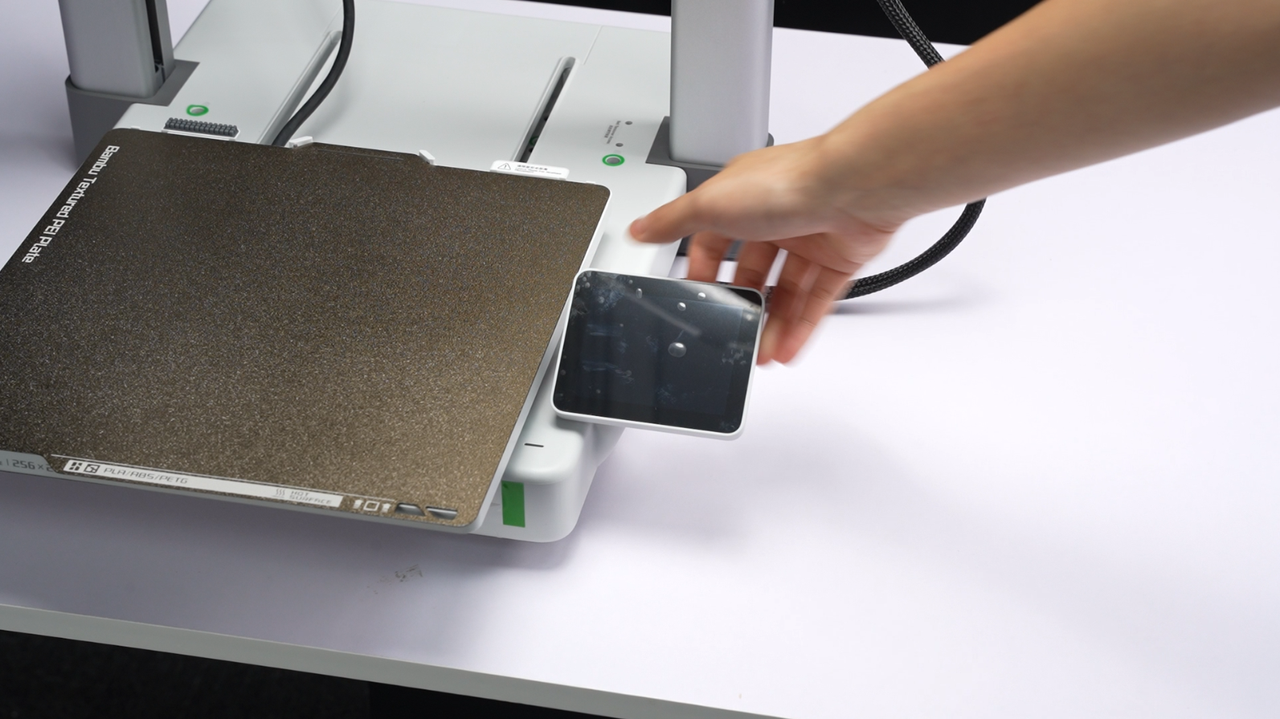

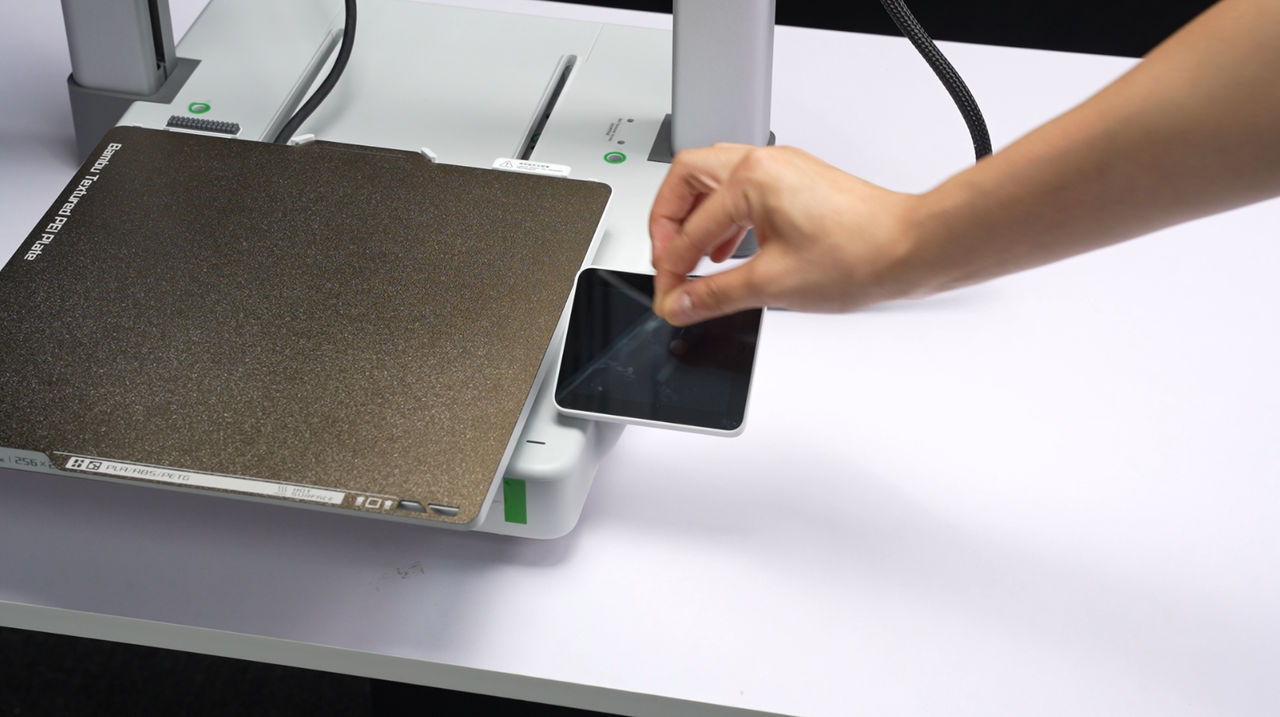

Bước 14: Mở màn hình cảm ứng và bóc film bảo vệ
Mở màn hình cảm ứng (touchscreen) và đảm bảo màn hình được cố định đúng vị trí như trong hình.
 |  |
Bước 15: Lắp bộ gạt nhựa thải (Purge Wiper)
Nếu cụm đầu in (toolhead) đang ở vị trí ngoài cùng bên trái, hãy nhẹ nhàng đẩy cụm đầu in về phía vỏ motor để tạo không gian lắp đặt purge wiper.
Trượt cụm Purge Wiper vào khe ở cuối trục X từ phía sau ra phía trước. Lắp 1 ốc M3-12 (dành cho Purge Wiper) từ hộp phụ kiện để cố định.
 |  |
 |  |
Bước 16: Lắp ráp AMS lite

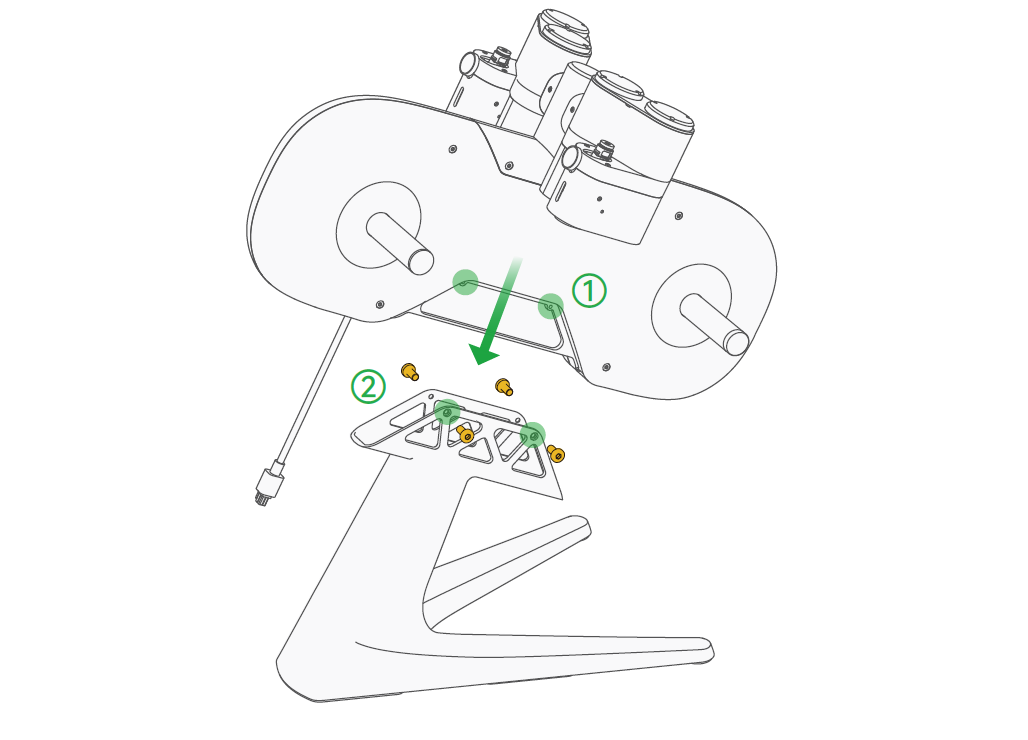

1. Đặt thân AMS lite lên giá đỡ (phần cáp hướng lên trên).
 |  |
2. Cố định AMS lite bằng 4 ốc BT3-8 (dành cho giá AMS) từ hộp phụ kiện.
 |  |
3. Trượt các giá đỡ cuộn xoay (rotary spool holder) vào vị trí, chú ý căn đúng màu để tránh hư hỏng linh kiện (màu vàng với vàng, xanh với xanh).
 |  |
 |  |
Giá đỡ màu vàng có chốt lục giác bên trong nên dễ căn chỉnh vào vị trí khóa hơn. Giá đỡ màu xanh có dạng hình chữ nhật, nên căn chỉnh sơ bộ với lỗ trước khi đưa vào, sau đó điều chỉnh song song nhẹ nhàng để khớp vị trí khóa.
 |  |
4. Sau khi lắp xong các giá đỡ cuộn, đặt AMS lite ở bên phải máy in A1.
5. Cắm 4 ống PTFE vào filament hub (trung tâm cấp sợi nhựa) của cụm đầu in (toolhead).
- Cắm 2 ống PTFE ngắn vào cổng 1 và 2
- Cắm 2 ống PTFE dài vào cổng 3 và 4
 |  |
| Lưu ý: Đảm bảo bộ giữ silicone (silicone organizer) được đặt đúng vị trí trên các ống PTFE của AMS lite để tránh lực cản cấp sợi lớn và lỗi trong quá trình in.
|
6. Đưa cáp cụm đầu in (toolhead) vào bộ giữ dây (organizer).
Vị trí tối ưu của organizer là khi cạnh của filament hub thẳng hàng với mép dưới của thanh ngang khi tiếp xúc với cụm đầu nóng (hotend) và bàn in gia nhiệt (heatbed). Ở vị trí này, khả năng cáp Type-C va chạm với trục Z sẽ được giảm thiểu, tránh ảnh hưởng đến kết nối.
 |  |
Hãy chừa đủ khoảng trống an toàn cho chuyển động của bàn in gia nhiệt (heatbed). (Hình minh họa thể hiện không gian cần thiết cho chuyển động của bàn in). Cáp của bàn in gia nhiệt cần nhiều không gian hơn ở phía sau máy, vui lòng tham khảo FAQ A1 để biết khoảng trống cần thiết xung quanh máy in.
 |  |
| Lưu ý Ống PTFE có thể bị biến dạng tự nhiên do lão hóa sau thời gian dài sử dụng. Khi điều này xảy ra, góc uốn của ống cấp sợi từ AMS lite có thể quá lớn, dẫn đến lỗi cấp sợi.  Bạn có thể thực hiện các bước sau để giúp ống cấp sợi AMS lite đứng thẳng: Bước 1: Điều chỉnh chiều dài ống giữa silicone organizer và AMS lite 1. Tháo các ống PTFE khỏi 4 cổng trên AMS lite.  2. Điều chỉnh chiều dài các ống sao cho khoảng cách từ đầu ống đến silicone organizer tương đối bằng nhau.  Như trong hình minh họa, chiều dài từ đầu ống đến silicone organizer khoảng 15 cm.
Lúc này, các ống cấp sợi sẽ tạo thành cấu trúc giống hình chóp ba cạnh, giúp các ống đứng thẳng hơn. Bước 2: Điều chỉnh góc ống Một số ống có thể bị lão hóa nghiêm trọng, ngay cả sau khi hoàn thành Bước 1 vẫn không thể đứng thẳng. Khi đó, bạn có thể điều chỉnh góc ống:
|

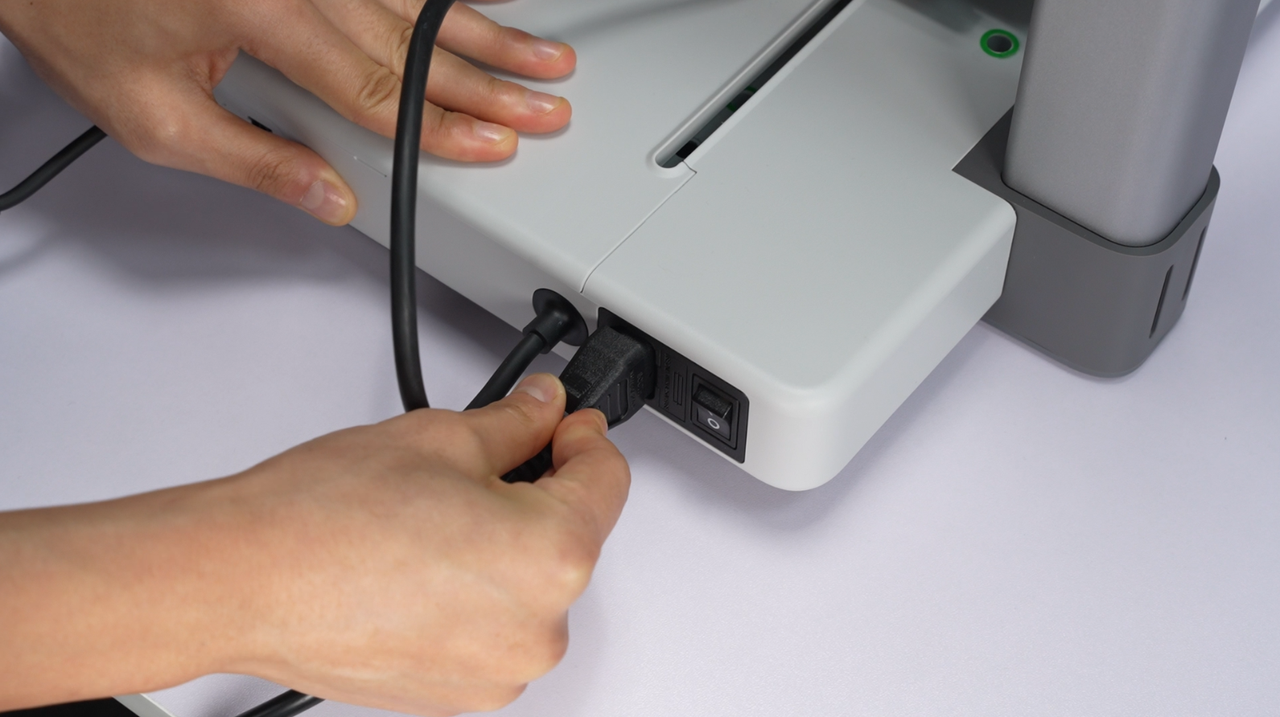

Bước 17: Cấp nguồn cho máy in và AMS lite
Cắm đầu nối 4-pin của AMS lite vào cổng trên A1 mini (có thể dùng bất kỳ cổng nào). Đảm bảo cáp 4-pin được cắm đúng chiều và khớp với hướng của ngàm bảo vệ.
 |  |
 | |

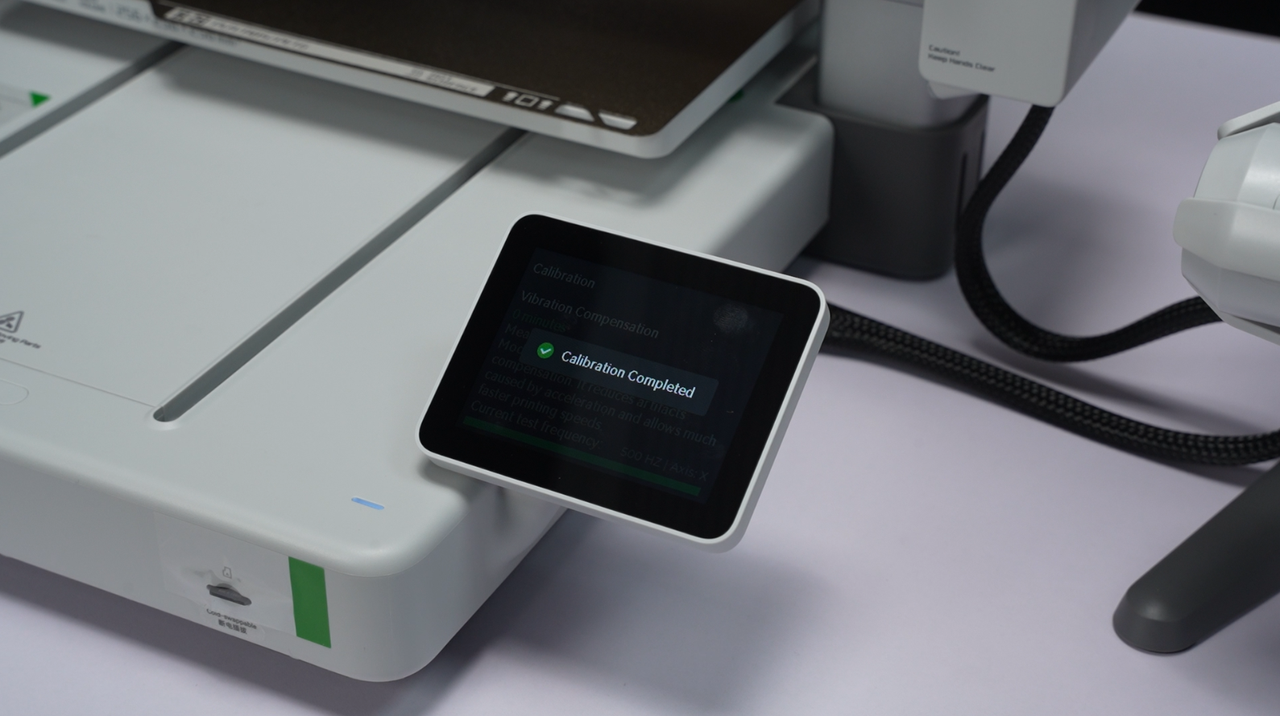

Bước 18: Làm theo hướng dẫn trên màn hình để hoàn tất quá trình khởi tạo và hiệu chuẩn
Đảm bảo tấm in (build plate) đã được lắp và vệ sinh sạch sẽ. Sau khi cấp nguồn cho máy in, làm theo các hướng dẫn trên màn hình để hoàn tất quá trình khởi tạo và hiệu chuẩn.
 |  |
Nếu bạn đã bỏ qua bước kết nối mạng và liên kết với ứng dụng Bambu Handy trong quá trình mở hộp, bạn vẫn có thể kết nối và liên kết máy in với Bambu Handy trong phần cài đặt sau khi quá trình hiệu chuẩn hoàn tất.
Phụ lục: Lắp đặt giá đỡ cuộn nhựa ngoài và bắt đầu bản in đầu tiên với A1
Nếu bạn muốn sử dụng cuộn nhựa ngoài, hãy tham khảo các bước dưới đây để lắp giá đỡ cuộn, ống PTFE và cuộn sợi nhựa in 3D (filament).
Nếu bạn chỉ sử dụng AMS lite để in, bạn có thể lựa chọn có hoặc không lắp giá đỡ cuộn.
1. Lắp ráp giá đỡ cuộn nhựa
Vặn trục đỡ vào thân chính của giá đỡ cuộn.
 |  |
2. Gắn giá đỡ cuộn lên thanh ngang của khung máy, với mặt có logo Bambu Lab hướng ra phía trước.
Nên lắp giá đỡ ở vị trí giữa bên phải của thanh ngang, gần với trụ bên phải.
3. Như trong hình, sử dụng ống PTFE ngắn nhất để kết nối với cổng nạp sợi của bất kỳ cụm đầu in (toolhead) nào. Sợi nhựa in 3D (filament) sẽ được cấp qua ống PTFE này.
 |  |
4. Lắp bộ sắp xếp dây (cable organizer). Cắm dây màu đen vào lỗ nhỏ của organizer và cắm ống PTFE vào một trong các lỗ lớn hơn.
Vị trí tối ưu của organizer là khi cạnh của filament hub (trung tâm cấp sợi nhựa) thẳng hàng với mép dưới của thanh ngang khi tiếp xúc với cụm đầu nóng (hotend) và bàn in gia nhiệt (heatbed). Ở vị trí này, khả năng cáp Type-C va chạm với trục Z được giảm thiểu, tránh ảnh hưởng đến kết nối.
 |  |
Treo cuộn sợi nhựa in 3D (filament) lên giá đỡ, sau đó đưa filament vào ống PTFE.
5. Đặt một hộp hoặc khay để hứng nhựa thải từ purge wiper
Bạn có thể sử dụng hộp nhỏ đi kèm khi mua filament như một giải pháp tạm thời cho đến khi có phương án tốt hơn (ví dụ như mẫu bên dưới). Đảm bảo đặt hộp dưới purge wiper, ở phía bên trái của máy in.
Do giới hạn không gian, vui lòng tham khảo hướng dẫn “first print với AMS lite” của A1 để thực hiện bản in đầu tiên.
