Thay thế cảm biến sợi nhựa là một thao tác quan trọng giúp đảm bảo máy in 3D hoạt động ổn định, phát hiện chính xác trạng thái sợi in và tránh lỗi trong quá trình in.
Trong bài viết này, 3D THINKING sẽ hướng dẫn bạn chi tiết cách thay thế cảm biến sợi nhựa cho bộ đùn (Extruder Filament Sensor) trên dòng máy P1 Series một cách an toàn và hiệu quả.
Khi nào cần thay thế cảm biến sợi nhựa?
Bạn nên tiến hành thay thế cảm biến sợi nhựa khi gặp các dấu hiệu sau:
- Dây cáp cảm biến bị hỏng hoặc đứt
- Máy báo lỗi tháo sợi nhựa không chính xác
- Máy báo lỗi kẹt dao cắt nhưng thực tế không bị kẹt
- Máy không nhận hoặc nhận sai trạng thái sợi nhựa
Công cụ cần chuẩn bị
- 1x khóa lục giác H1.5
Danh sách ốc sử dụng
| Model | Vị trí | |
| Ốc A | BT2×05 | Đế |
| Ốc B | MG2.5×13 | Cần dao |
Cảnh báo an toàn
Trước khi thực hiện thay thế cảm biến sợi nhựa, bắt buộc:
- Tắt nguồn máy in và rút dây điện
- Không thao tác khi máy đang hoạt động
- Tránh để các linh kiện điện tử tiếp xúc với kim loại hoặc nhau
Việc không tuân thủ có thể gây chập điện, hư hỏng bo mạch và nguy hiểm cho người dùng.
Các bước tháo cảm biến sợi nhựa
Bước 1: Tháo sợi nhựa
- Rút toàn bộ sợi nhựa khỏi bộ đùn và ống PTFE
- Đảm bảo không còn filament trong hệ thống

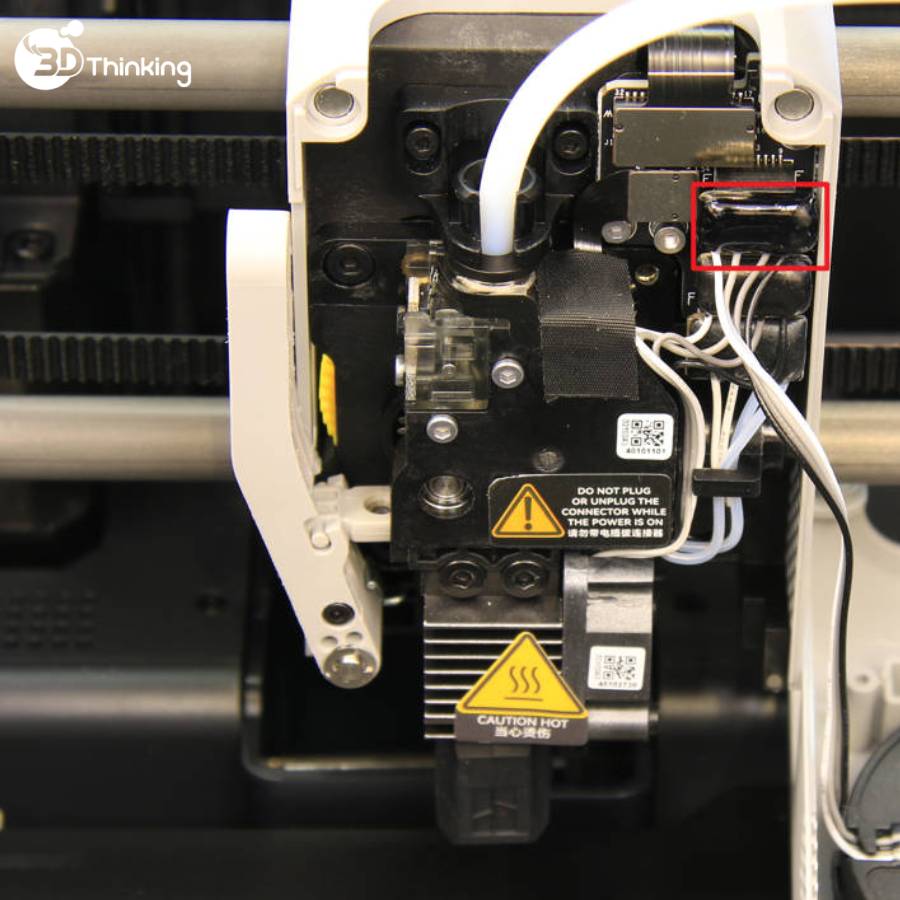

Bước 2: Tháo vỏ trước (Front Housing)
- Tháo vỏ trước của đầu in
- Ngắt dây quạt làm mát (part cooling fan cable)
- Đặt vỏ sang một bên
Bước 3 – Ngắt kết nối ống PTFE và nới lỏng cần dao cắt (cutter lever)

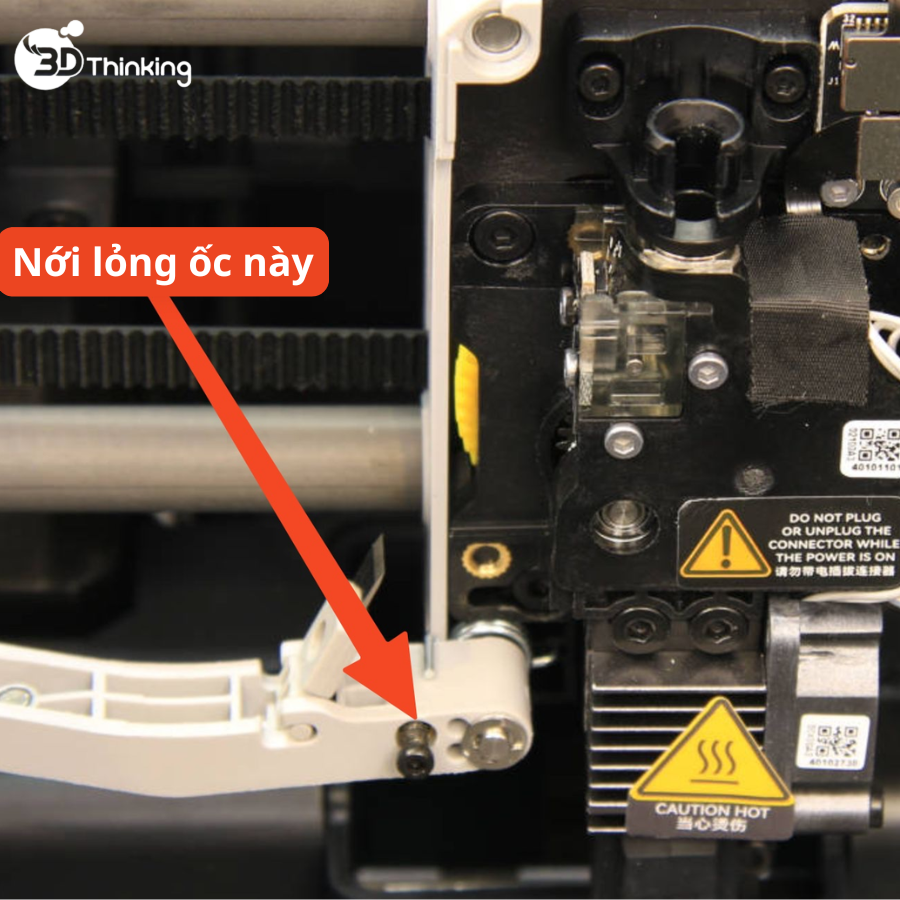

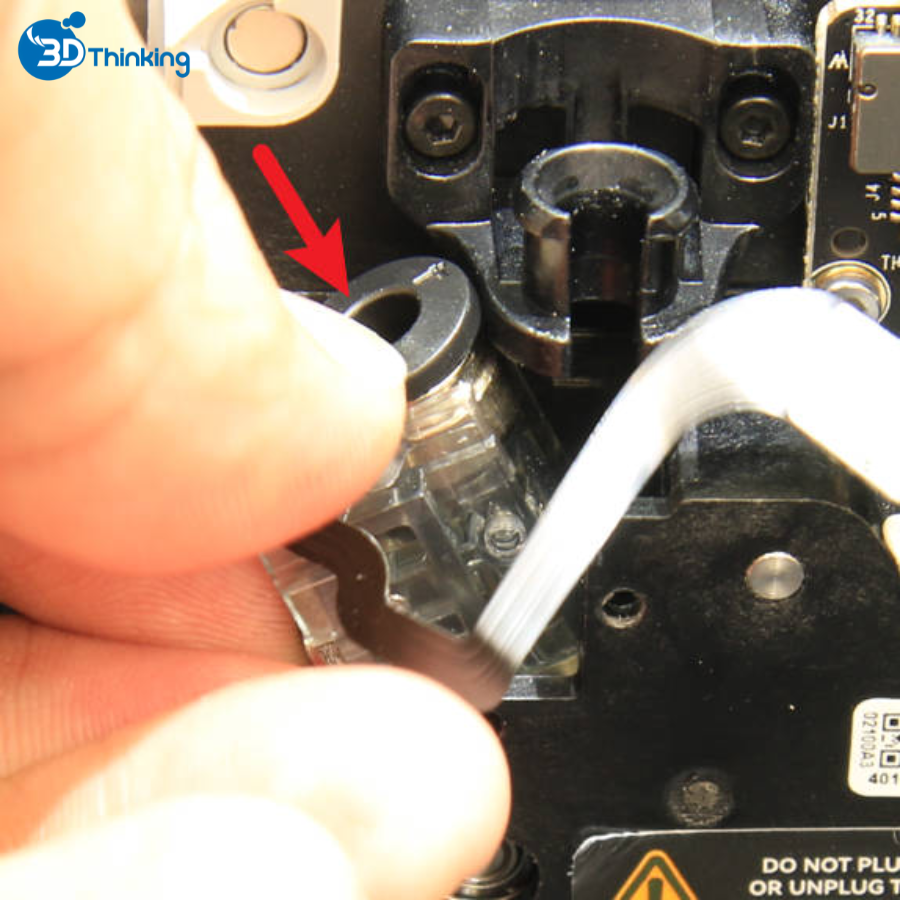

Nhấn vào ngàm giữ ống để tháo ống PTFE Đầu nối ống PTFE (PTFE Connector) | Sử dụng khóa lục giác H1.5 để nới lỏng ốc B trên cần dao cắt (cutter lever) và nhả cần ra. Ốc trên bộ dao cắt sợi nhựa in 3D (Filament Cutter) đã được nới lỏng. |
Bước 4: Ngắt kết nối cáp mềm (flex cable)

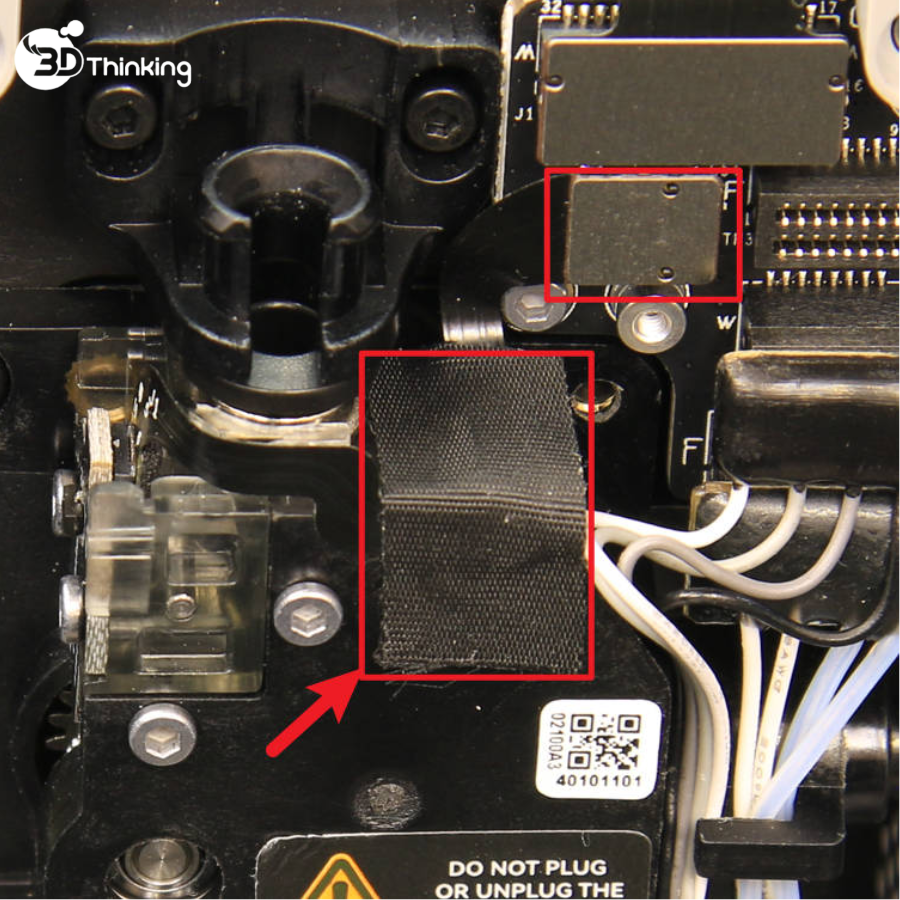

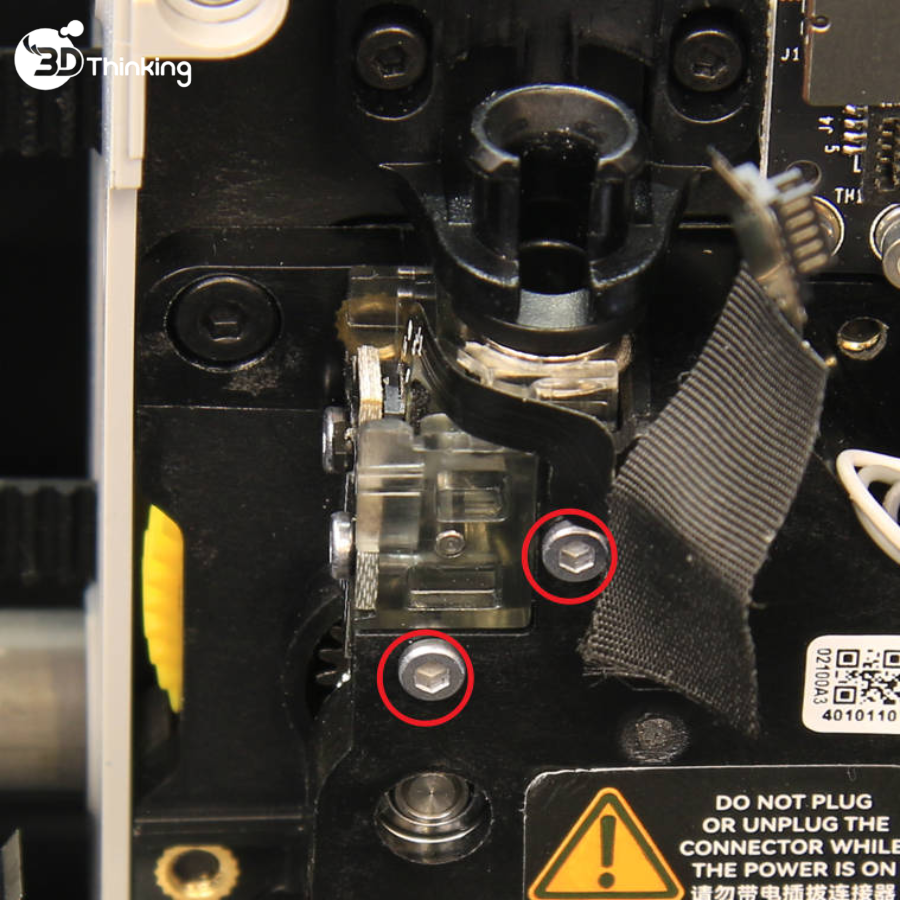

Ngắt kết nối cáp bo mạch công tắc Hall (hall switch board cable), sau đó tháo băng keo cố định cáp  Cáp dẹt cảm biến sợi nhựa in 3D (Filament Sensor ribbon cable) và băng keo | Dùng khóa lục giác H1.5 tháo 2 con ốc như hình minh họa  Các ốc của cảm biến sợi nhựa in 3D bộ đùn (Extruder Filament Sensor) được lắp trên bộ đùn |
Bước 5: Tháo cảm biến sợi nhựa bộ đùn (Extruder Filament Sensor)

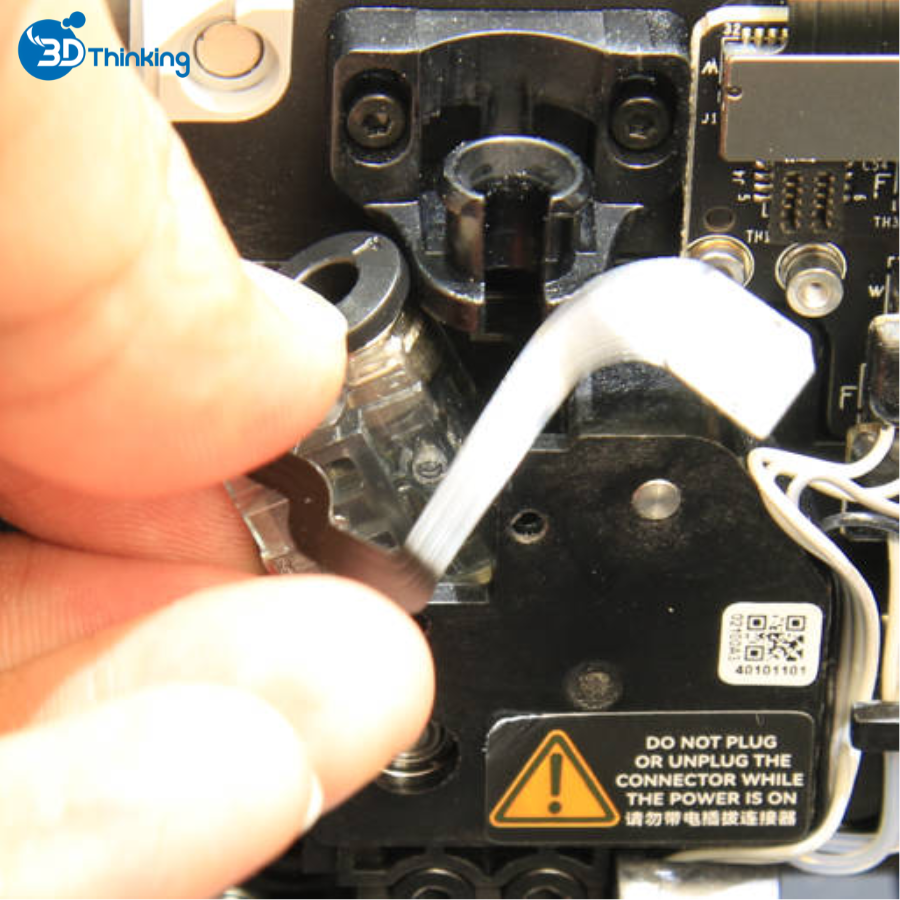

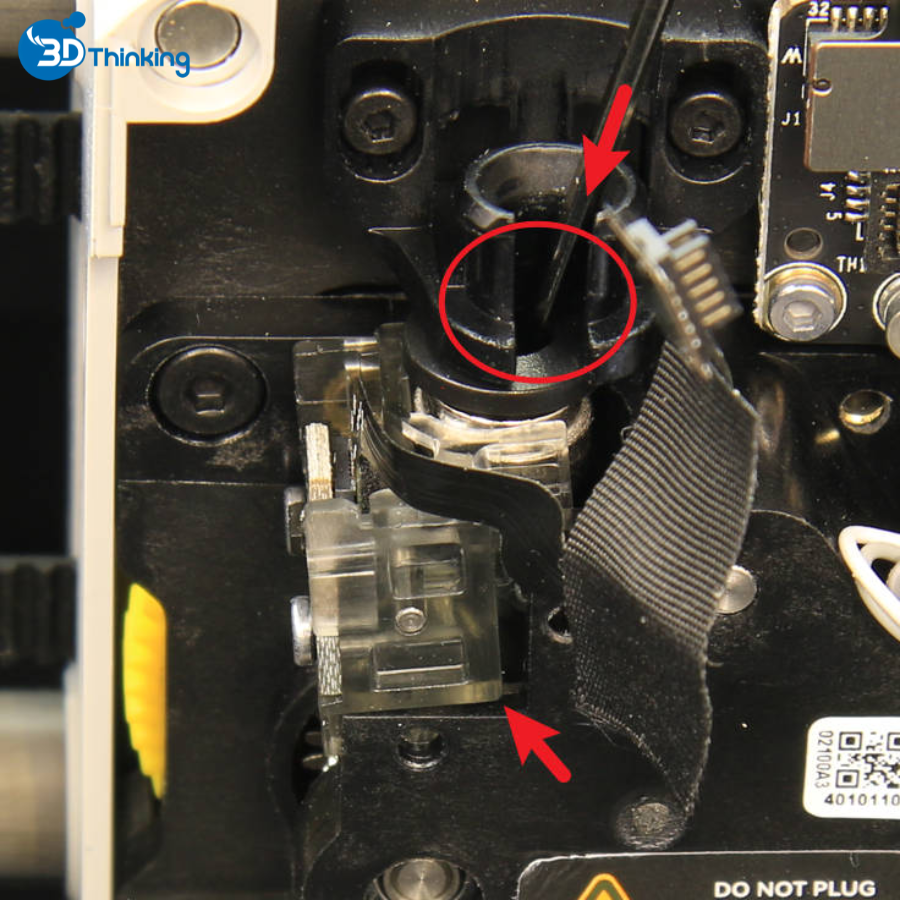

Dùng lục giác đưa vào đầu nối ống PTFE (PTFE connector) và đẩy về phía bên trái của bộ đùn để làm lỏng nó  Dùng lục giác để đẩy cảm biến sợi nhựa in 3D (filament sensor) ra khỏi bộ đùn. | Tháo cảm biến sợi nhựa in 3D bộ đùn (Extruder Filament Sensor) ra khỏi bộ đùn.
|
Các bước lắp cảm biến sợi nhựa mới
Bước 1: Lắp cảm biến mới
Nhấn đầu nối khí nén (pneumatic connector) trên cụm bo mạch công tắc Hall (hall switch board assembly) để lắp vào đúng vị trí, sau đó siết chặt 2 con ốc để cố định.

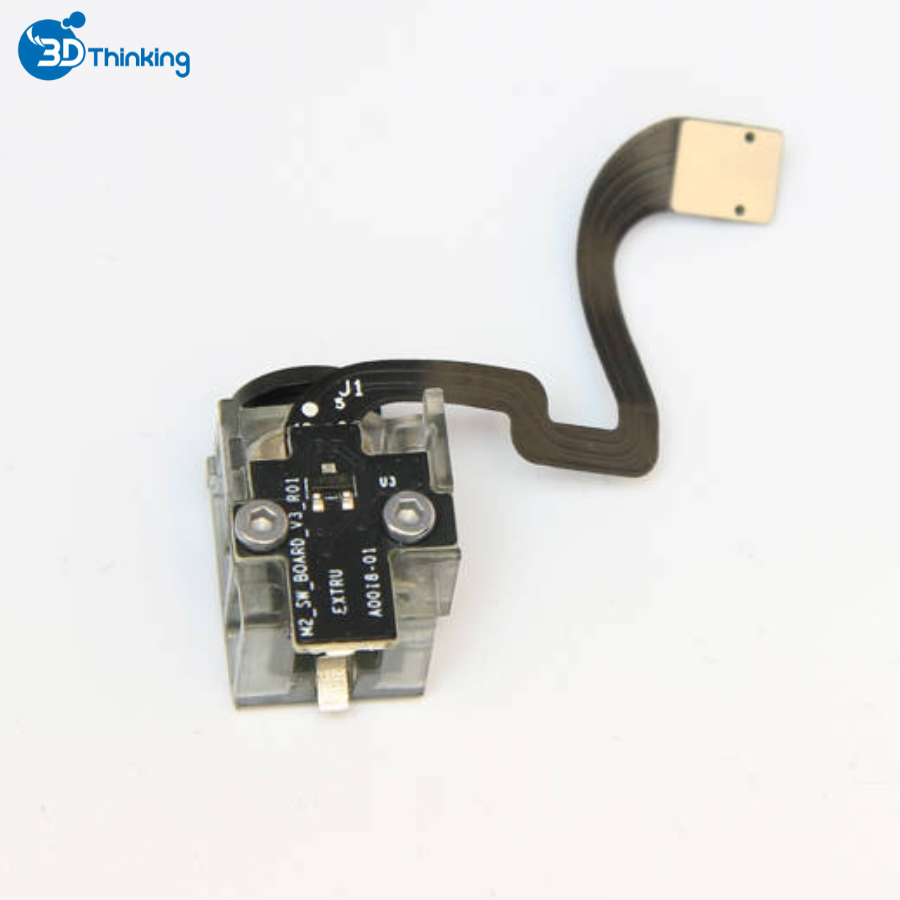

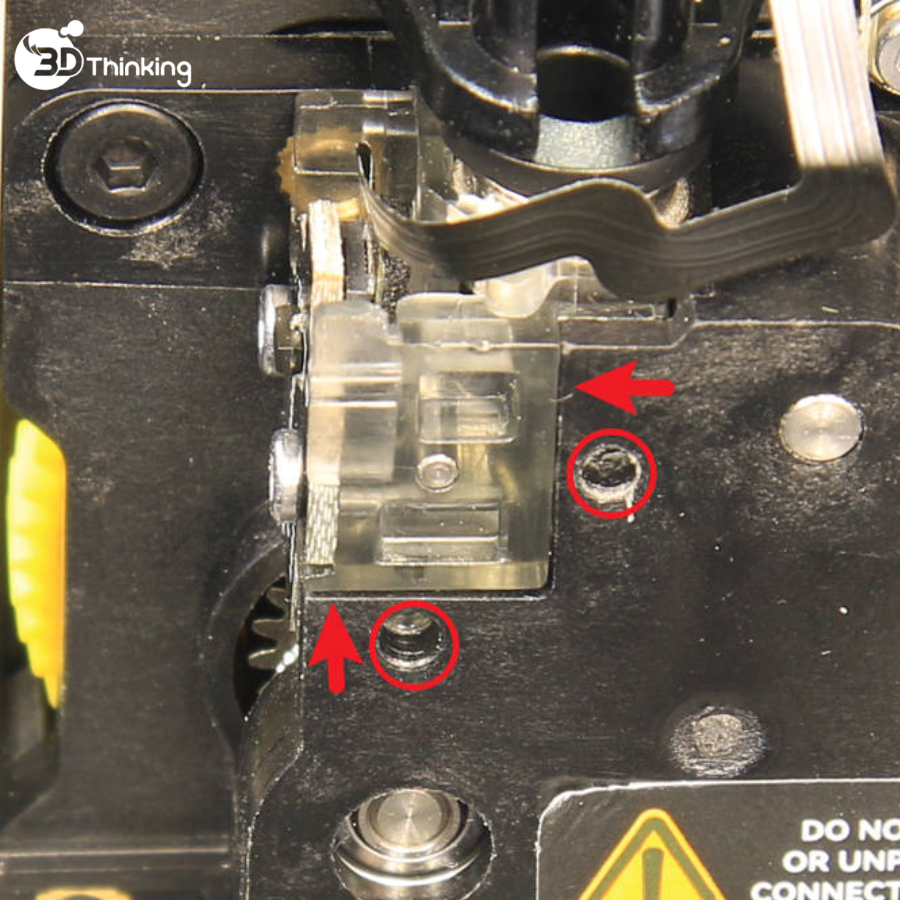

Nhấn đầu nối ống PTFE (PTFE tube connector) của cảm biến để lắp và cố định chắc chắn vào vị trí.  Cảm biến sợi nhựa in 3D bộ đùn (Extruder Filament Sensor) | Lắp lại các ốc đã tháo ở bước 4 trong quá trình tháo rời.  Vị trí ốc của cảm biến sợi nhựa in 3D bộ đùn (Extruder Filament Sensor screw location) |
Bước 2: Kết nối cáp mềm (flex cable)

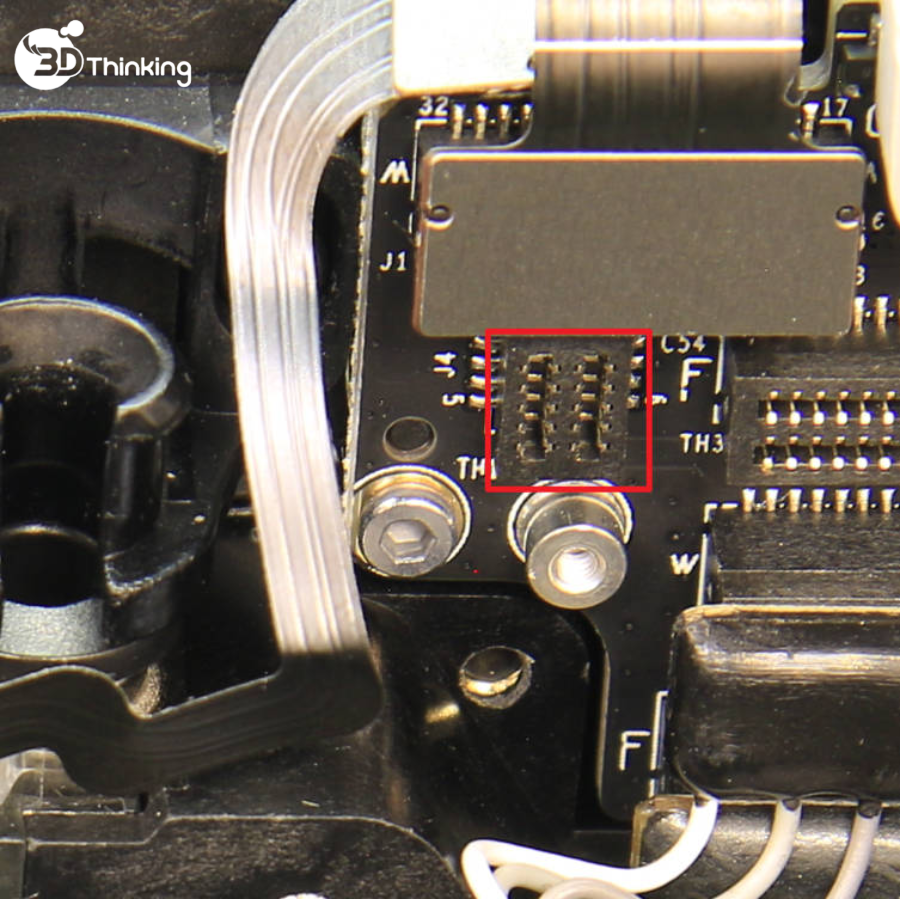

Căn chỉnh đầu nối và kết nối cáp cảm biến với bo mạch cụm đầu in (toolhead board) như hình minh họa bên dưới.  Đầu nối cảm biến sợi nhựa in 3D trên bo mạch đầu in (Filament Sensor connector on the TH board) | Cố định cáp dẹt (ribbon flex cable) bằng băng keo để tránh bị hư hỏng.  Băng keo che phủ cáp dẹt (Tape covering the ribbon cable) |
Bước 3 : Khóa cần dao cắt (cutter lever)
- Giữ cần dao cắt đúng vị trí
- Siết chặt ốc cố định

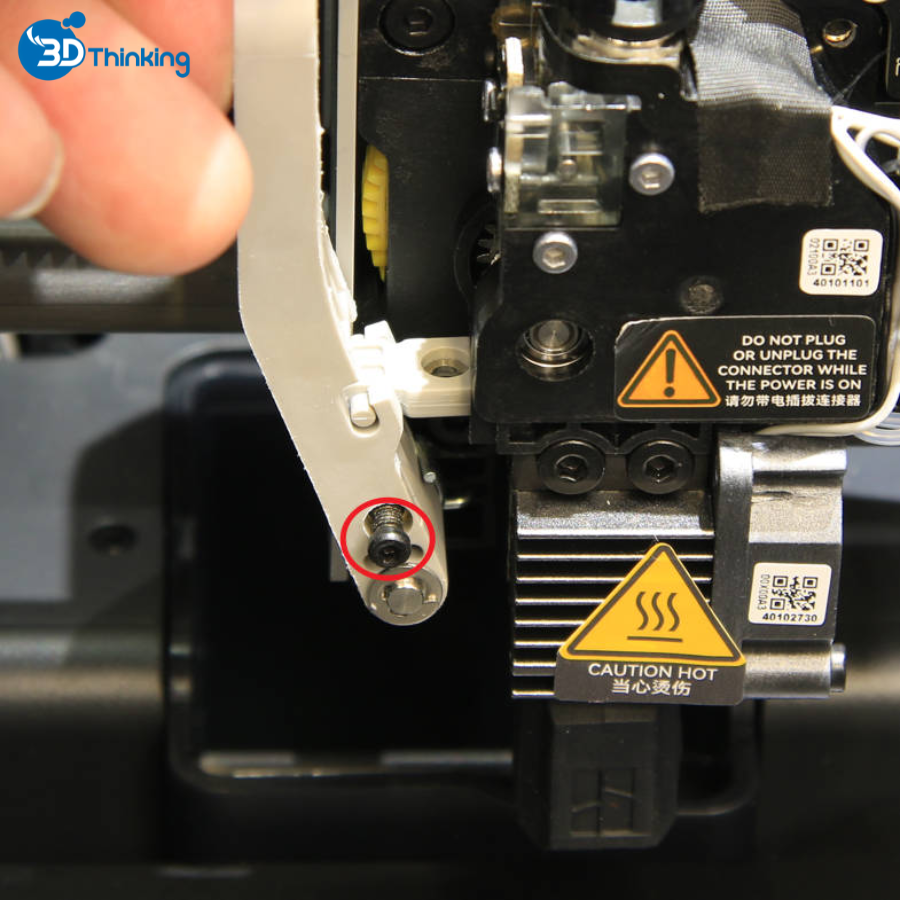

Ốc dao cắt sợi nhựa in 3D (Filament Cutter screw)
Bước 4: Lắp lại hoàn chỉnh
Đưa ống PTFE vào đầu nối, kết nối dây quạt làm mát chi tiết (part cooling fan cable), sau đó đóng vỏ trước.

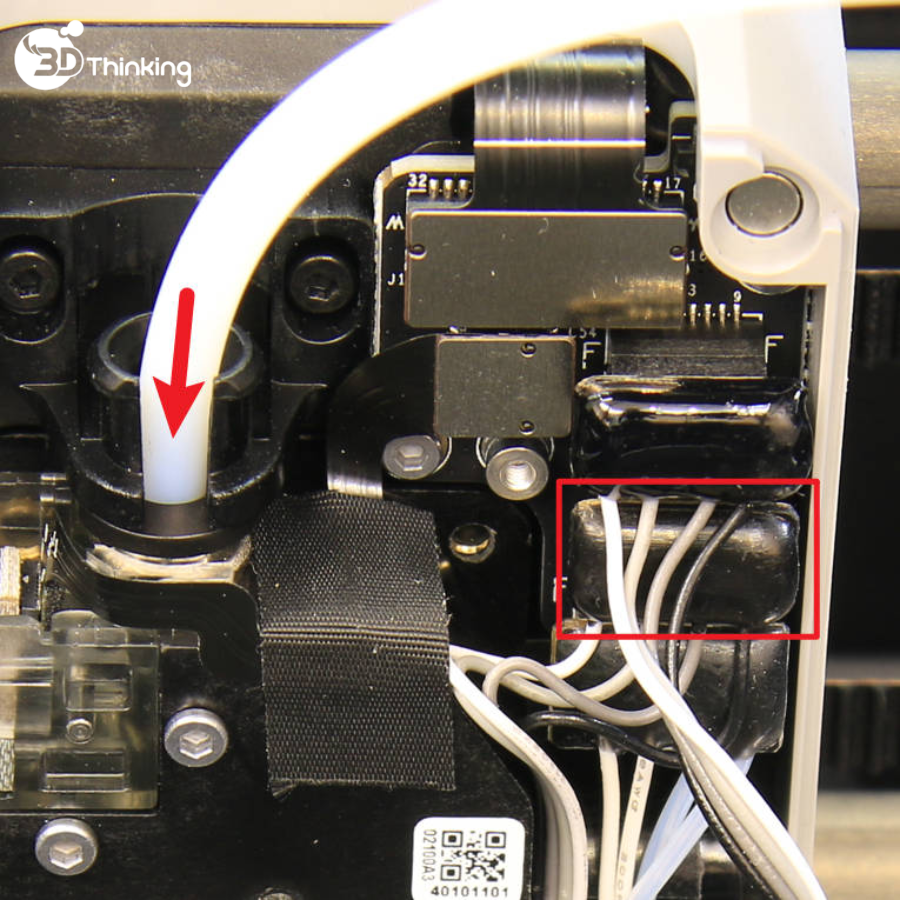

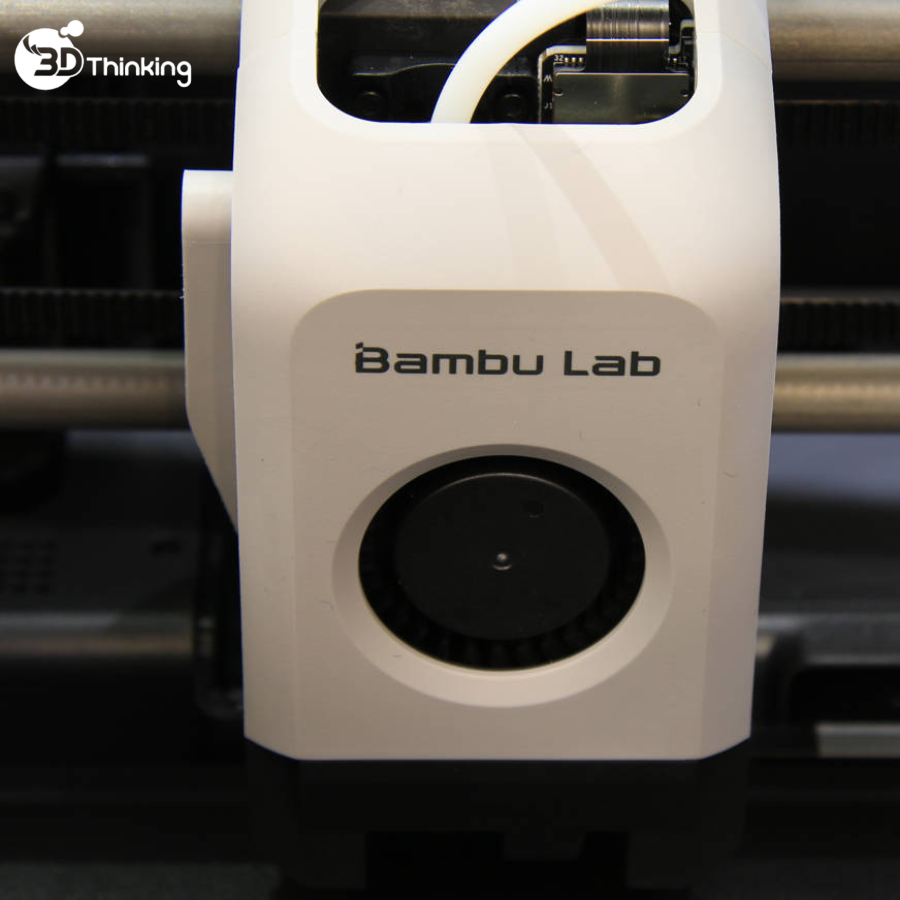

Đưa lại ống PTFE vào đầu nối và kết nối lại dây của vỏ trước như hình minh họa bên dưới. Ống PTFE (PTFE Tube) và dây vỏ trước (Front Housing cable) đã được lắp đặt | Gắn lại vỏ trước (front housing) vào đầu in (print head).
|
Kiểm tra sau khi thay thế cảm biến sợi nhựa
Sau khi hoàn tất:
- Bật máy in
- Nạp sợi nhựa (thủ công hoặc qua AMS)
- Thực hiện thao tác tháo sợi (unloading)
- Nếu không xuất hiện lỗi, quá trình thay thế cảm biến sợi nhựa đã thành công
- Nếu vẫn lỗi, kiểm tra lại kết nối hoặc liên hệ kỹ thuật
Ghi chú
Chúng tôi hy vọng hướng dẫn chi tiết này đã hữu ích và cung cấp đầy đủ thông tin. Để đảm bảo thực hiện an toàn và hiệu quả, nếu bạn có bất kỳ thắc mắc hoặc vấn đề nào liên quan đến quy trình được mô tả trong bài viết này, 3D THINKING khuyến nghị gửi form hỗ trợ hoặc liên hệ tổng đài 19007451 về vấn đề của bạn. Đội ngũ kỹ thuật viên 3D THINKING sẽ phản hồi và hỗ trợ bạn ngay khi nhận được yêu cầu.
