Bài viết này 3D THINKING sẽ cung cấp hướng dẫn chi tiết cách thay thế bo mạch đầu đùn (Extruder Connection Board) cho máy in 3D P1 Series (P1P/P1S). Quy trình được tối ưu rõ ràng, giúp bạn thao tác an toàn và chính xác ngay cả khi là người mới.

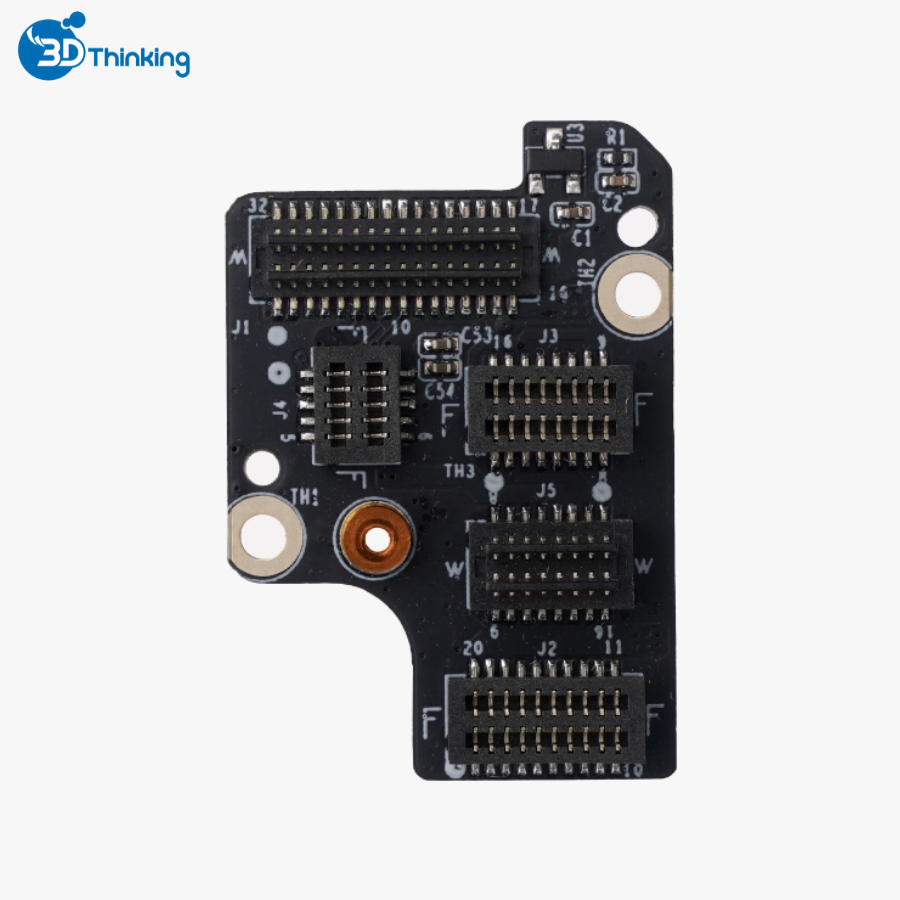

Bo Mạch Bộ Đùn P1P/P1S
Cảnh báo an toàn khi thay thế bo mạch đầu đùn
Trước khi tiến hành thay thế bo mạch đầu đùn, hãy đảm bảo:
- Tắt hoàn toàn nguồn máy in
- Ngắt kết nối điện
Nếu thao tác khi máy vẫn đang bật, có thể gây:
- Chập điện
- Hỏng bo mạch đầu đùn
- Nguy hiểm cho người sử dụng
Trong quá trình tháo cụm đầu nóng (hotend), các dây điện sẽ lộ ra. Nếu còn nguồn điện, việc tiếp xúc có thể gây lỗi hệ thống nghiêm trọng.
Luôn đảm bảo máy đã tắt nguồn trước khi thực hiện.
Công cụ cần chuẩn bị
- Bo mạch đầu đùn mới
- Khóa lục giác H1.5 (H1.5 hex key)
Chuẩn bị trước khi thay thế bo mạch đầu đùn
- Tháo sợi nhựa khỏi máy in
- Tắt nguồn thiết bị
Các bước tháo bo mạch đầu đùn
Bước 1: Tháo vỏ trước cụm đầu in

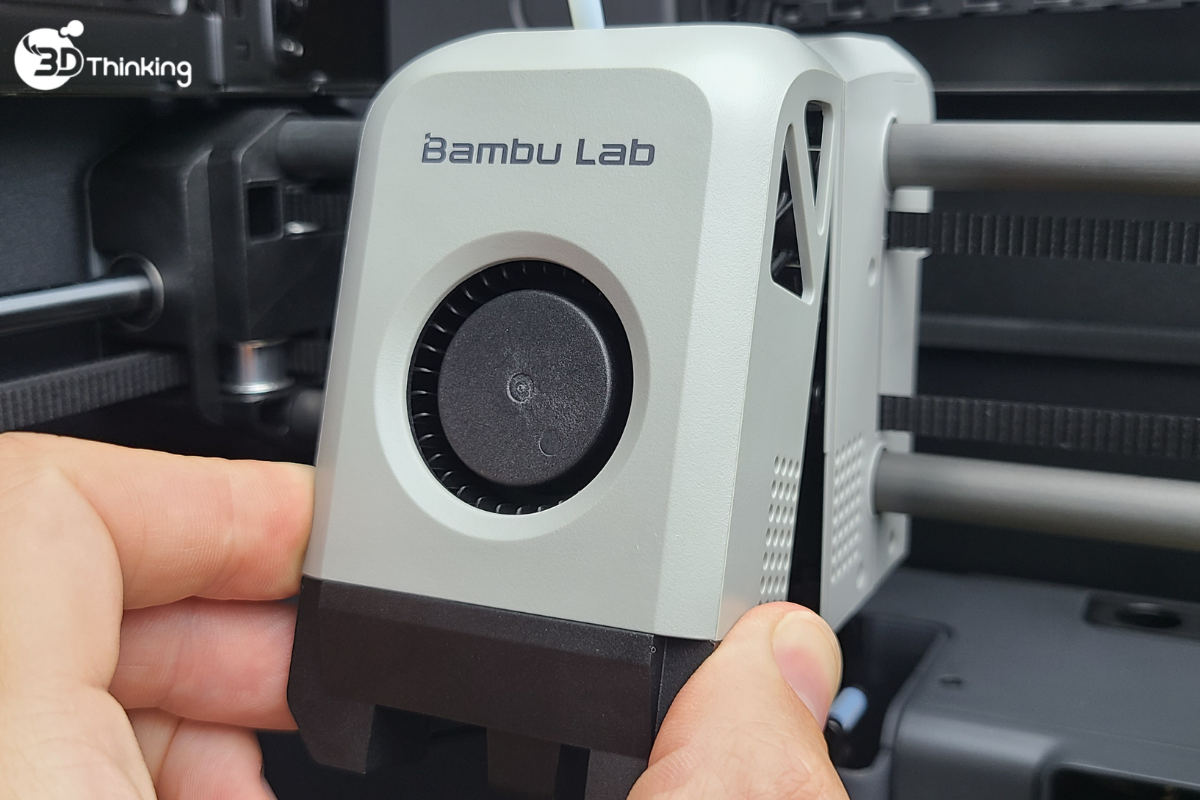

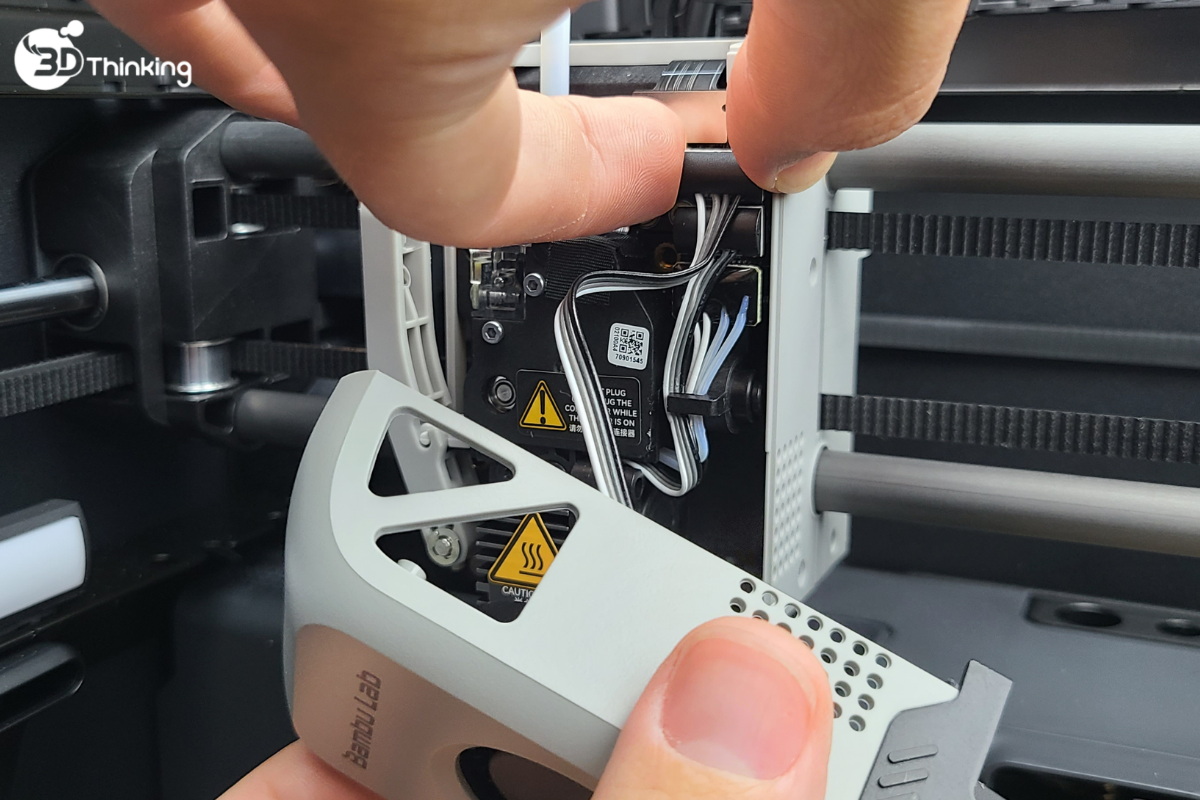

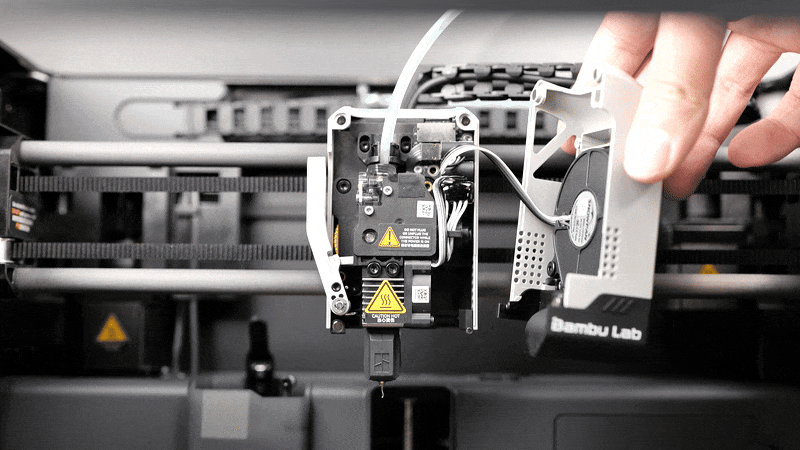

- Giữ hai cạnh phía dưới của nắp trước (toolhead front cover)
- Nhẹ nhàng kéo ra
Lưu ý: nắp vẫn nối với dây quạt làm mát.
Tiếp theo:
- Bóp đầu nối và rút dây quạt làm mát (part cooling fan)
- Đặt nắp sang một bên
Bước 2: Tháo bo mạch đầu đùn

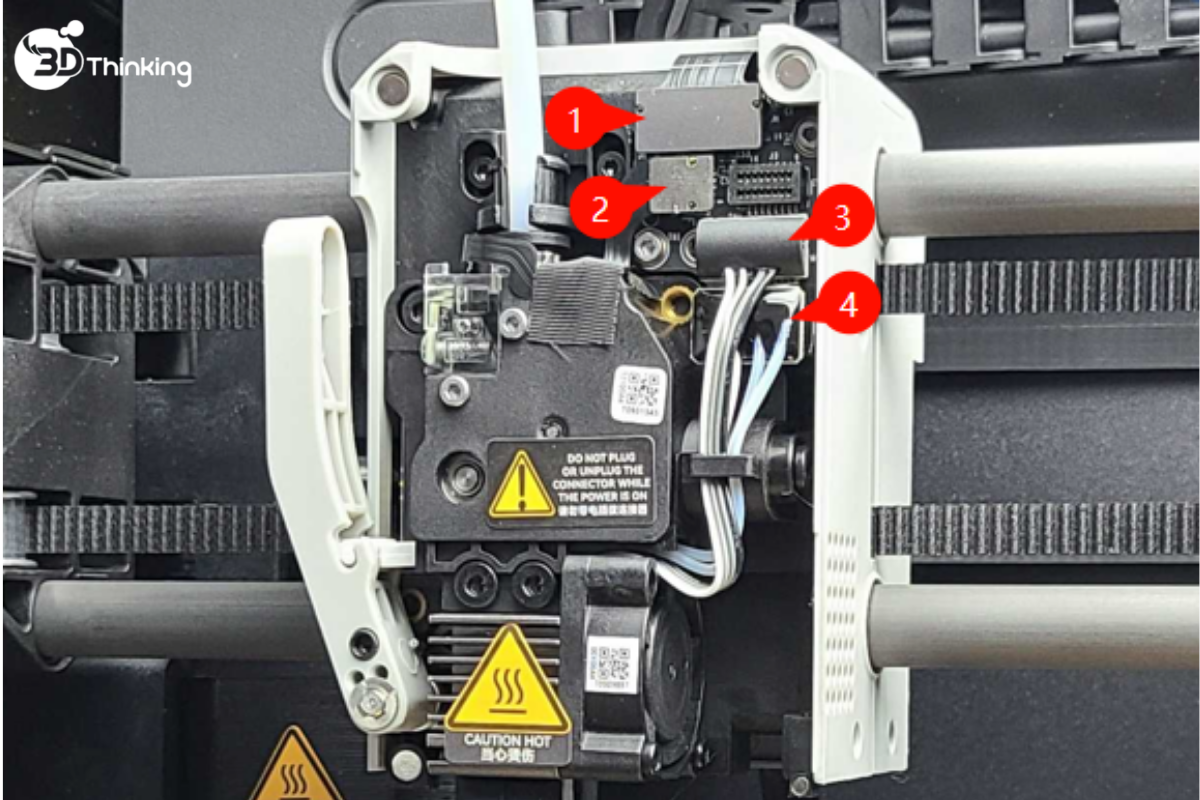

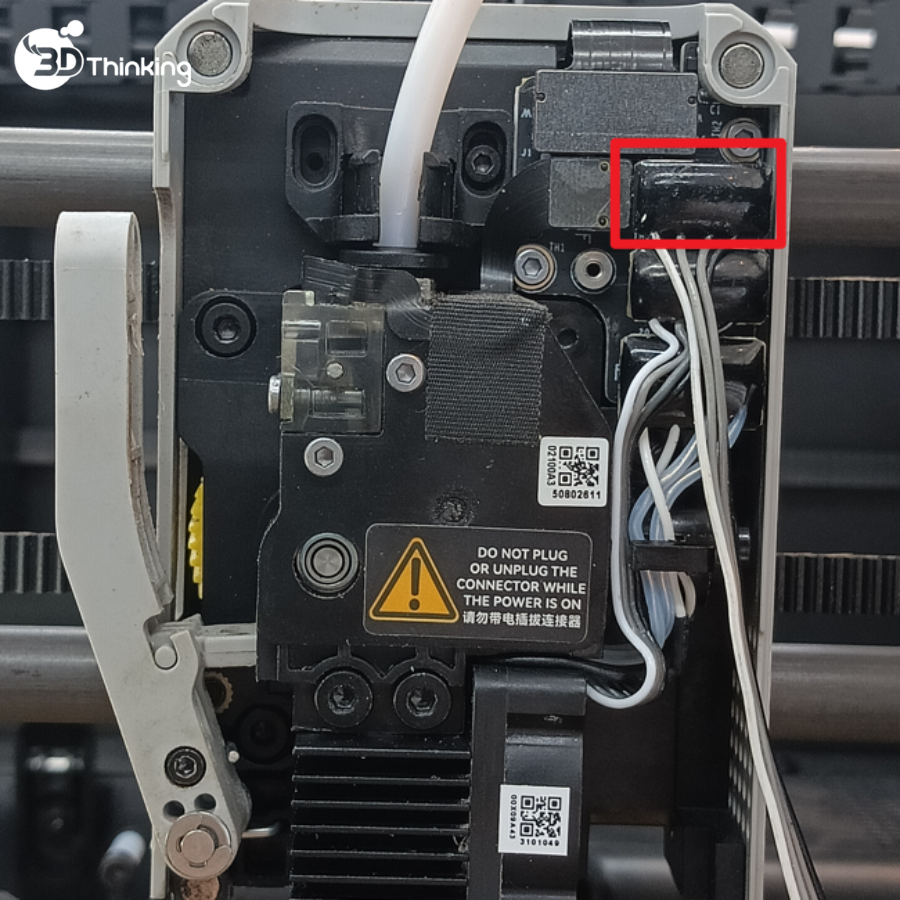

Ngắt kết nối các dây sau:

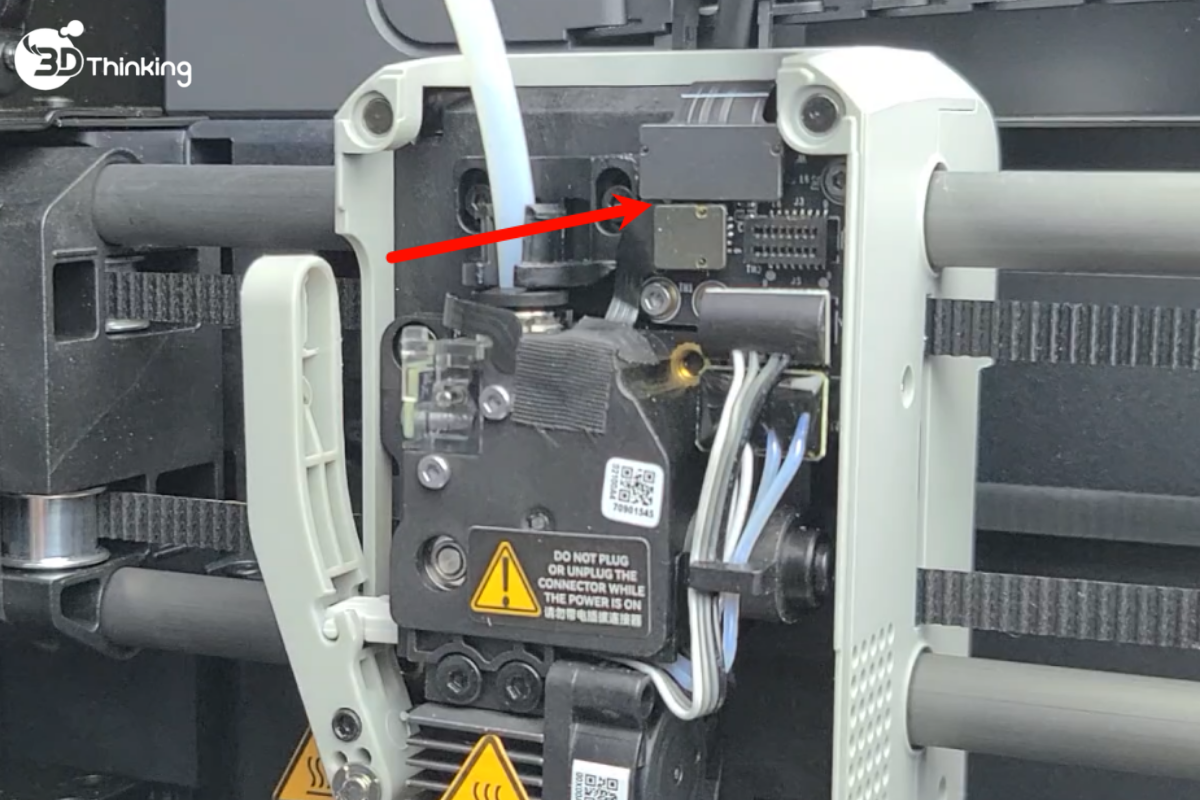

- Cáp FPC (kết nối bo mạch đầu đùn với TH board)
- Cáp Hall Switch
- Dây quạt hotend
- Dây cảm biến nhiệt hotend
Cách tháo:

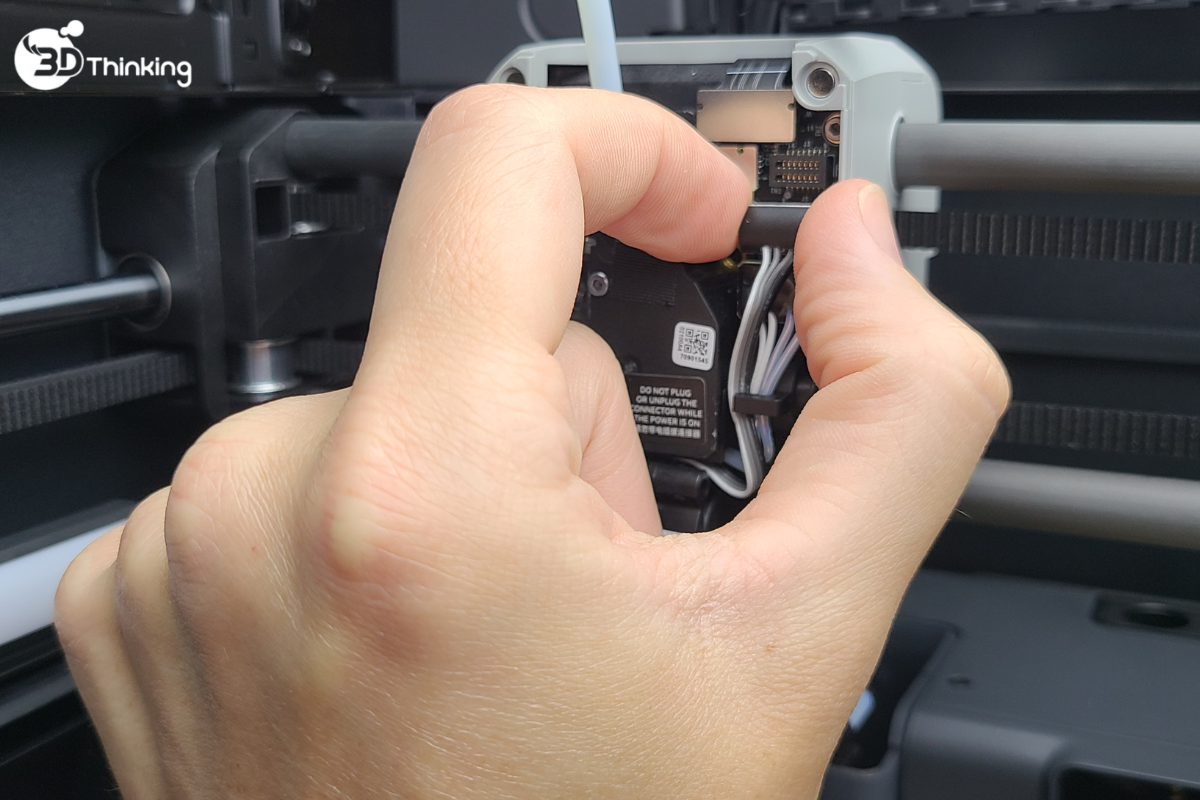

- Dây quạt và cảm biến: rút nhẹ như đầu nối quạt
- Cáp dẹt: nạy nhẹ phần khóa để tháo
Sau đó:

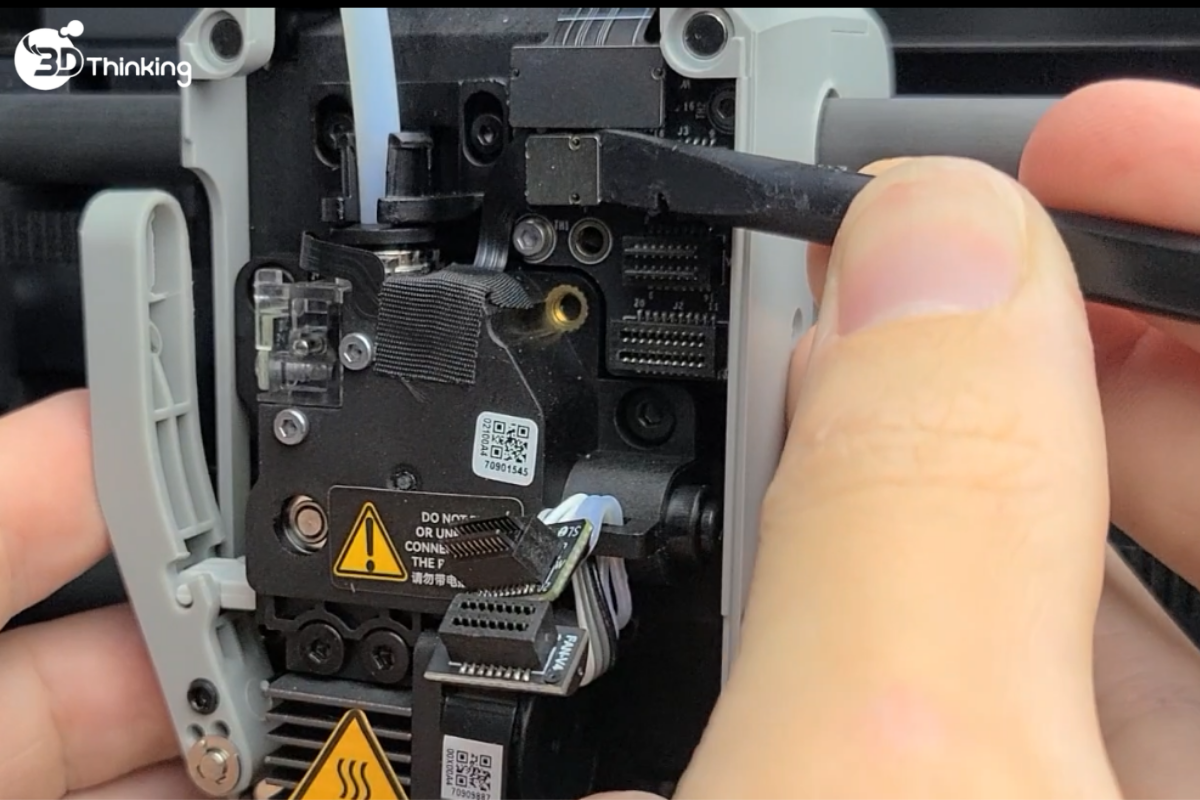

- Gỡ dây khỏi kẹp giữ (cable clip)

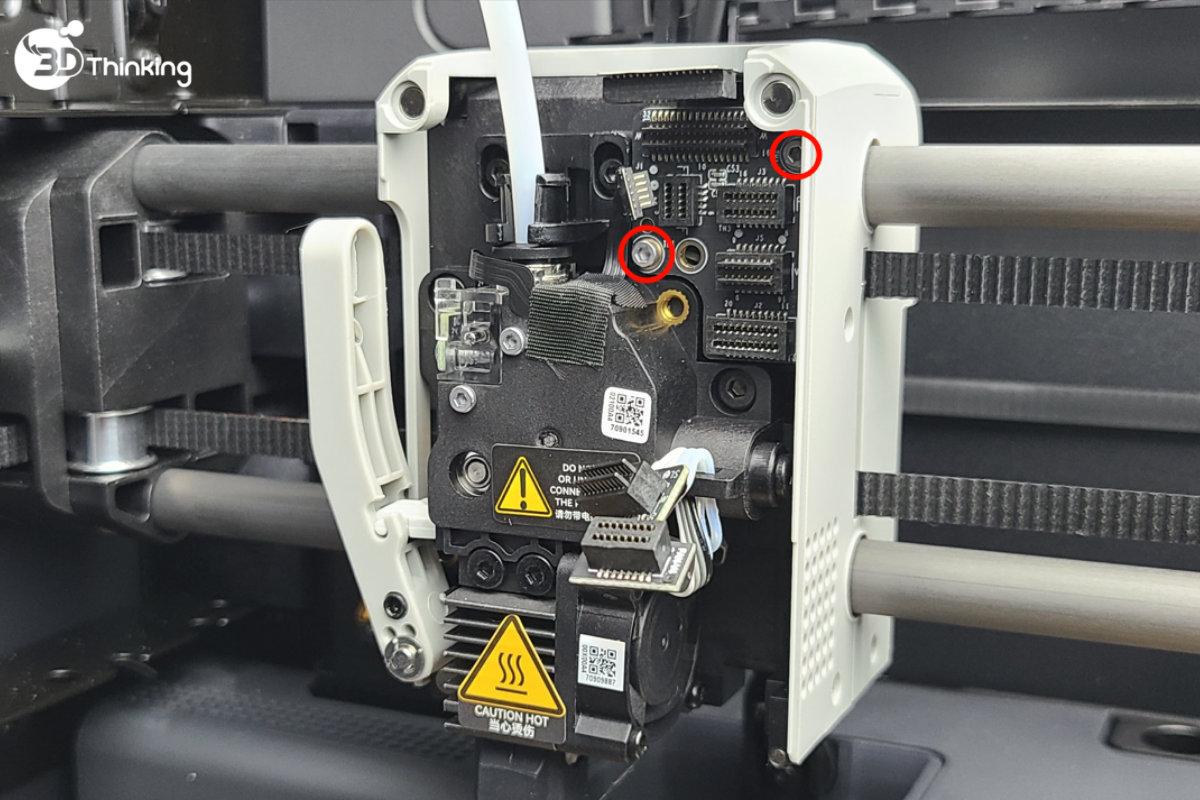

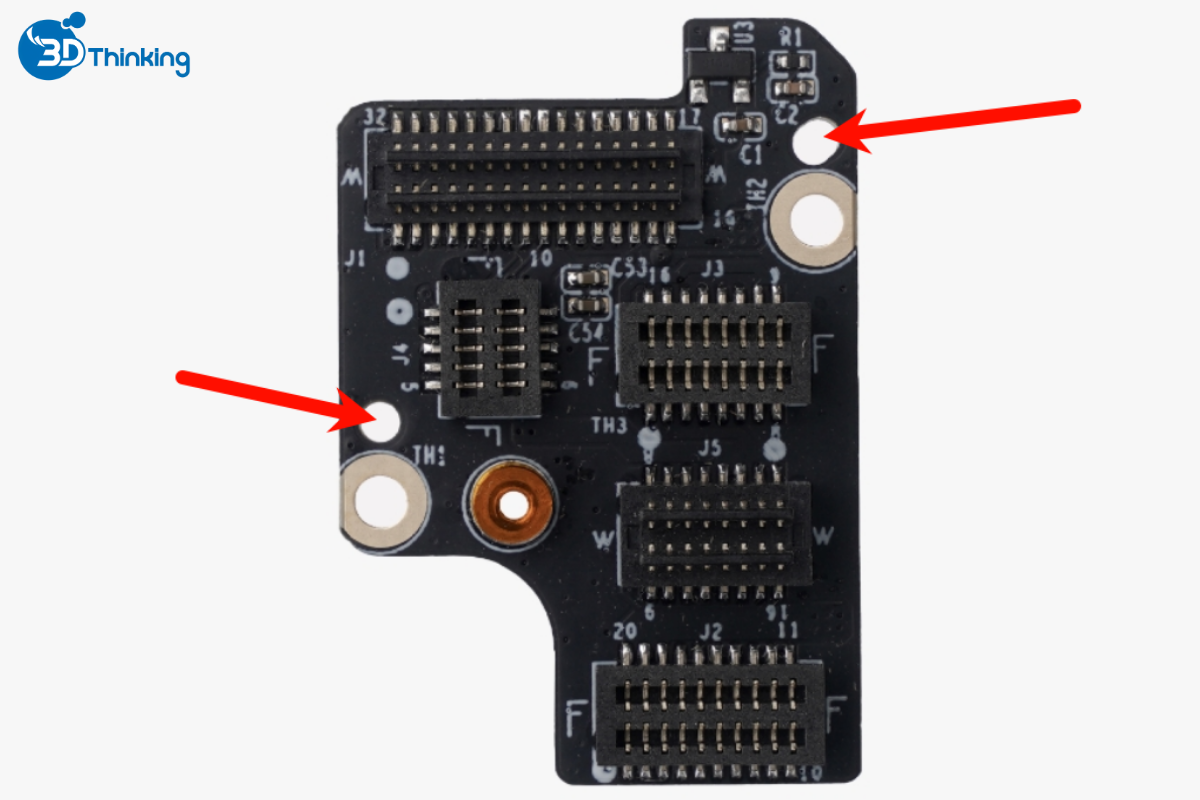

- Dùng khóa H1.5 tháo 2 ốc
- Lắc nhẹ và kéo bo mạch đầu đùn ra ngoài
Các bước lắp bo mạch đầu đùn mới
Bước 1: Lắp bo mạch đầu đùn
- Đặt bo mạch đúng vị trí theo chốt định vị
- Đảm bảo không kẹp dây phía sau

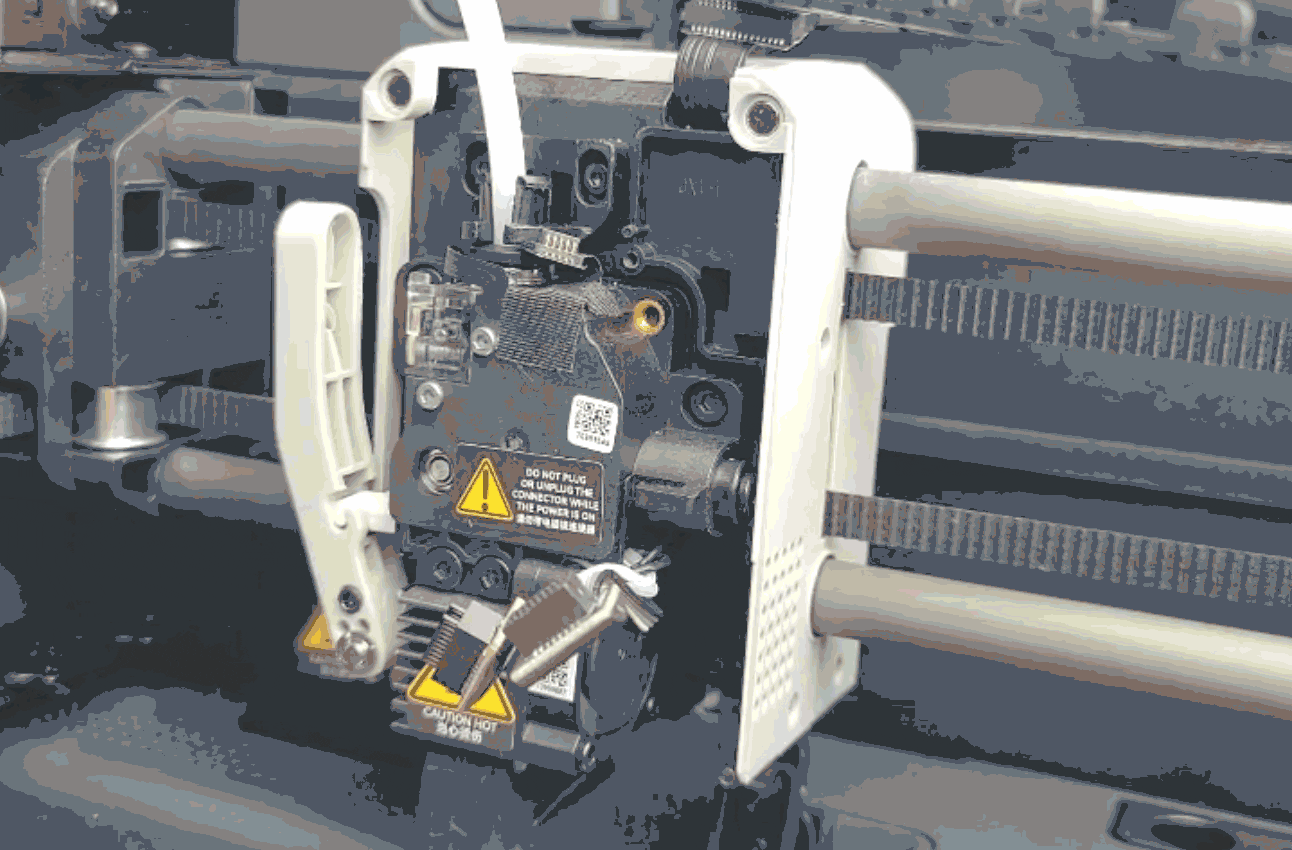

- Đưa bo mạch vào từ bên trái với góc nghiêng nhẹ
- Ép sát vào cụm đầu in
- Lắc nhẹ để khớp đúng vị trí

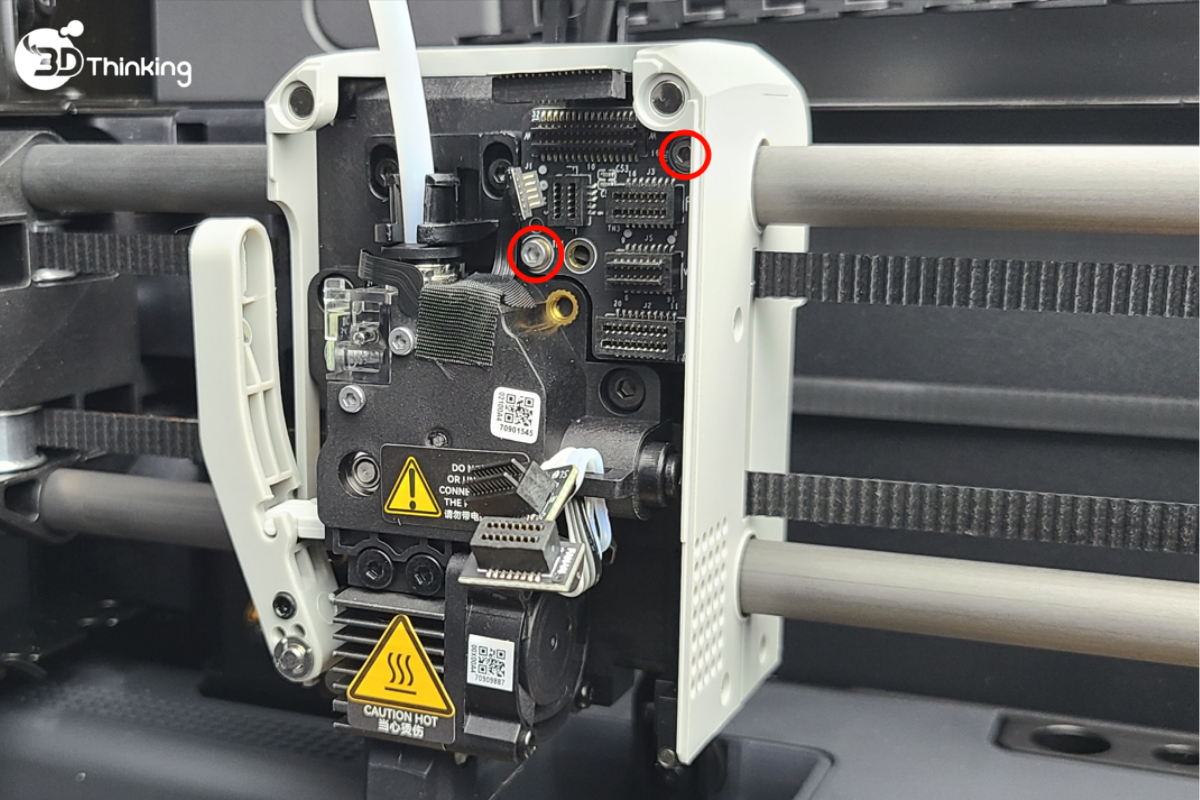

- Siết lại 2 ốc cố định
Bước 2: Kết nối lại dây

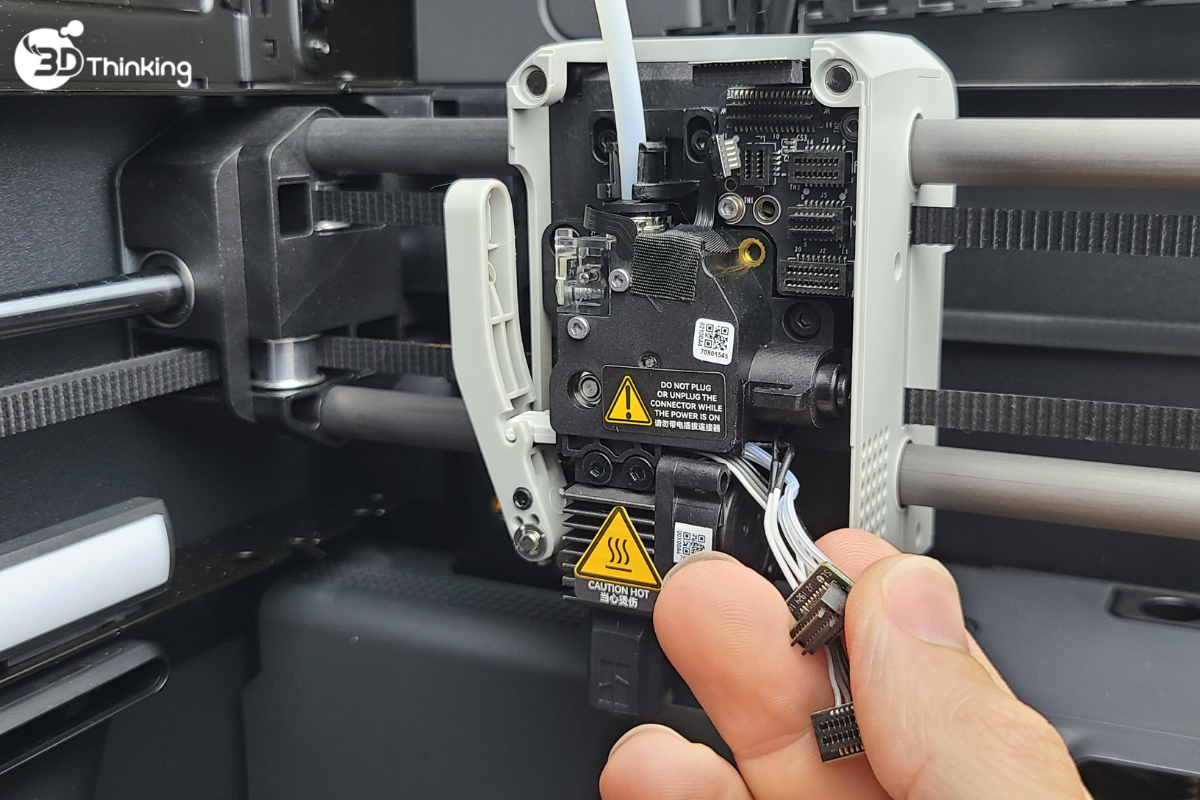

Khi lắp lại các đầu nối:
- Căn chỉnh thẳng hàng
- Ấn nhẹ, không dùng lực mạnh
Thứ tự kết nối:
- Cảm biến nhiệt hotend
- Quạt hotend
- Cáp dẹt (ribbon cable)
Dấu hiệu lắp đúng:
- Đầu nối nằm phẳng
- Khoảng cách khoảng 1mm giữa các đầu nối

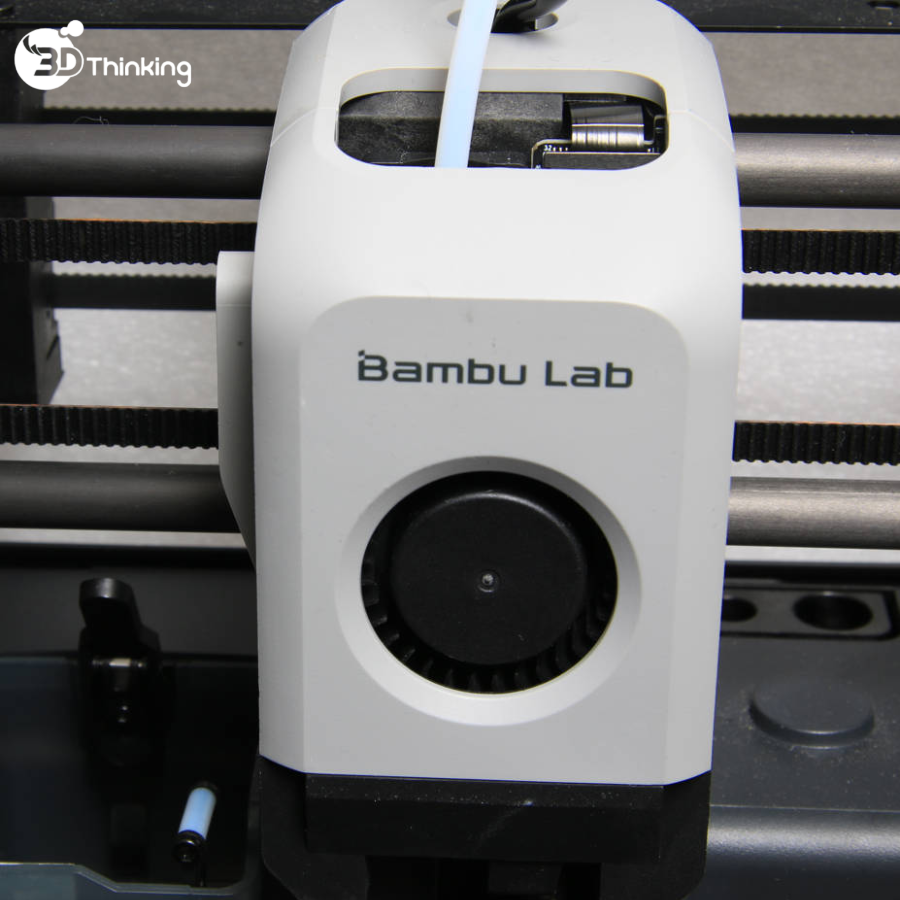

Bước 3: Lắp lại vỏ đầu in
- Kết nối dây quạt nắp trước
- Đặt nắp vào vị trí
- Nam châm sẽ tự hút cố định
 |  |
Thao tác đúng sẽ rất nhẹ nhàng, không cần dùng lực.
Kiểm tra sau khi thay thế bo mạch đầu đùn
Sau khi hoàn tất thay thế bo mạch đầu đùn, hãy:
- Kiểm tra tất cả đầu nối đã chắc chắn
- Đảm bảo không có dây bị lỏng hoặc lệch
Tiếp theo:
- Bật nguồn máy

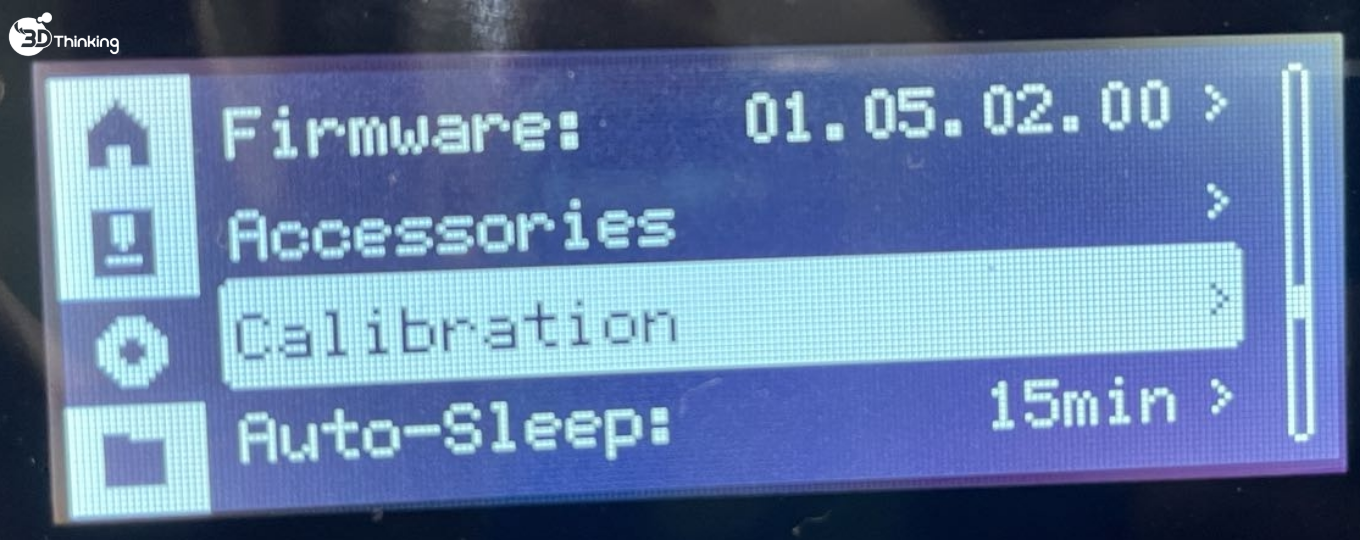

- Chạy hiệu chuẩn (calibration)
Nếu máy hoạt động bình thường thì đã thay thế thành công
