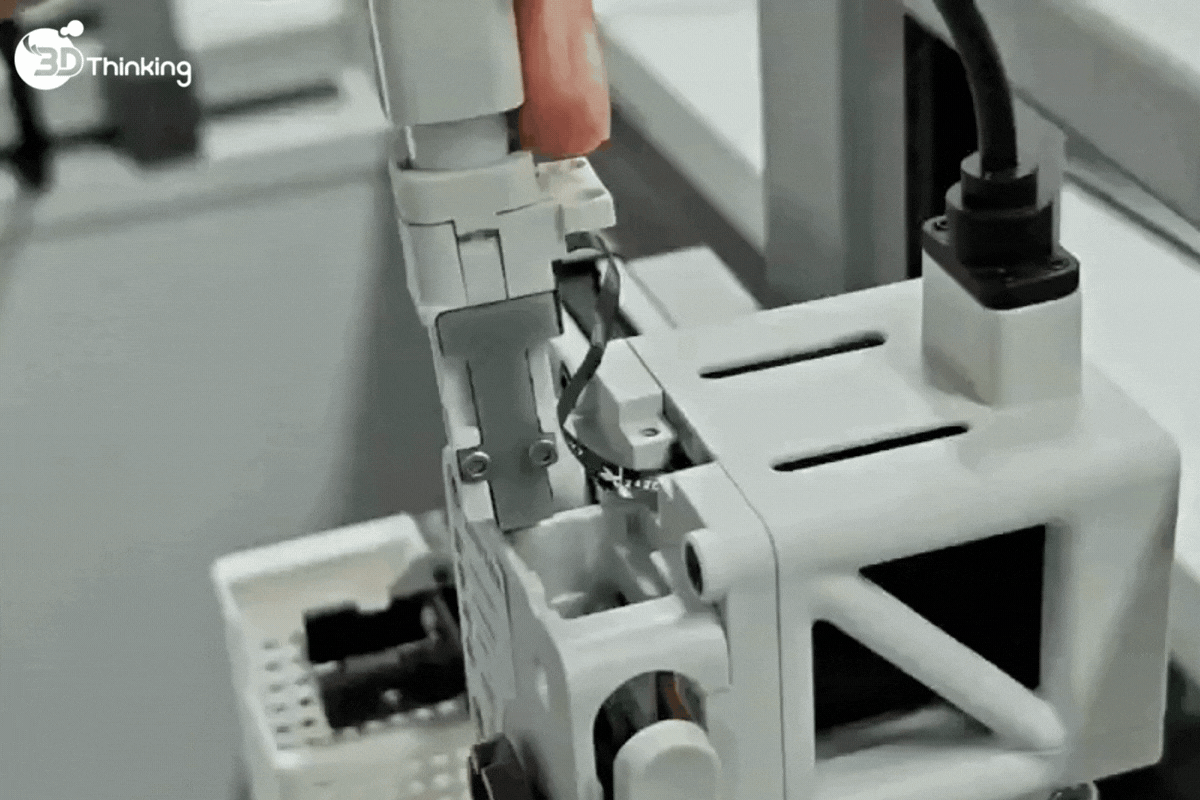

Việc thay cảm biến nhựa máy in 3D Bambu Lab A1 Combo là thao tác quan trọng giúp đảm bảo máy nhận diện filament chính xác, tránh lỗi dừng in và nâng cao chất lượng bản in.
Trong bài viết này, bạn sẽ được hướng dẫn chi tiết cách thay Filament Sensor trên dòng A1 / A1 Mini, kèm các lưu ý quan trọng để thực hiện an toàn và hiệu quả.
Khi nào cần thay cảm biến nhựa máy in 3D Bambu Lab A1 Combo?
Bạn nên tiến hành thay cảm biến nhựa máy in 3D Bambu Lab A1 Combo khi máy in của bạn gặp các dấu hiệu sau:
- Máy không nhận sợi nhựa in 3D (filament) khi nạp/tháo hoặc đang in
- Máy thường xuyên báo lỗi liên quan đến sợi nhựa
- In bị gián đoạn dù filament vẫn còn
- Được đội ngũ hỗ trợ kỹ thuật khuyến nghị
Dụng cụ và vật liệu cần thiết khi thay cảm biến nhựa máy in 3D Bambu Lab A1 Combo
- Filament Sensor A1 của Bambu Lab
- Khóa lục giác H2.0
- Khóa lục giác H1.5
Bạn sẽ chỉ mất khoảng 15 phút để thực hiện thay cảm biến nhựa máy in 3D BamBu Lab A1 Combo.
Cảnh báo an toàn
Trước khi thay cảm biến nhựa máy in 3D Bambu Lab A1 Combo, cần lưu ý:
- Luôn tắt nguồn và rút điện máy in
- Tránh chạm vào linh kiện điện khi máy còn điện
- Không để dây điện chạm nhau gây đoản mạch
- Thao tác nhẹ nhàng để tránh hư hỏng cáp ribbon
KHÔNG bỏ qua bước này khi thay cảm biến nhựa máy in 3D BamBu Lab A1 Combo , vì có thể sẽ gây hỏng bo mạch và nguy hiểm tới người dùng.
Các bước thay cảm biến nhựa máy in 3D Bambu Lab A1 Combo

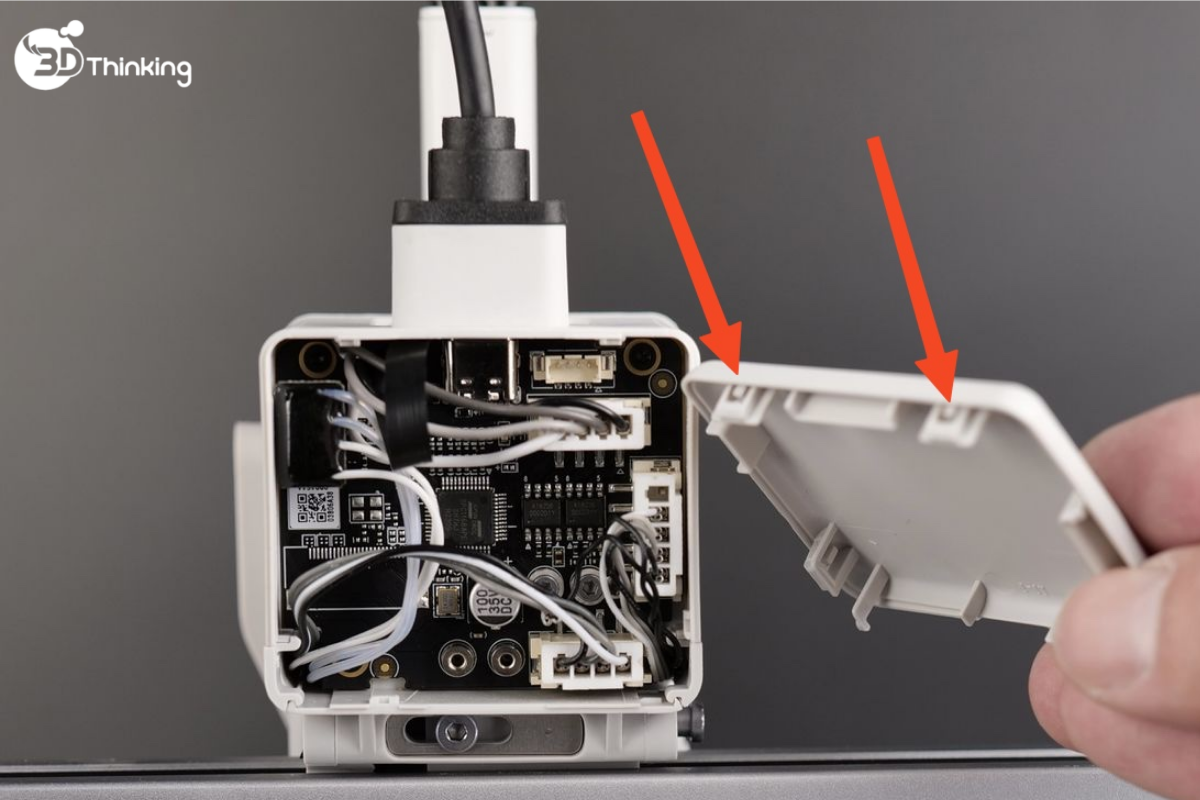

1. Tháo nắp sau của đầu in

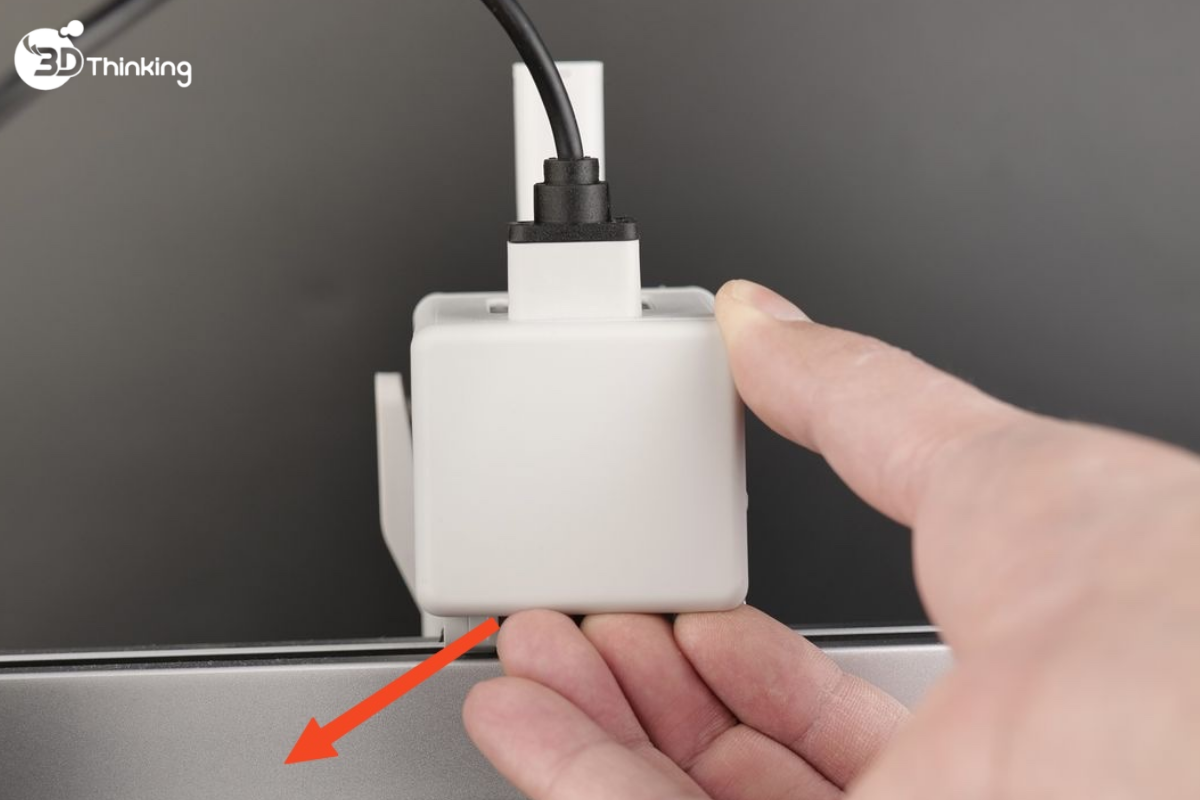

Cạy nhẹ phần dưới để mở nắp phía sau cụm đầu in (toolhead).

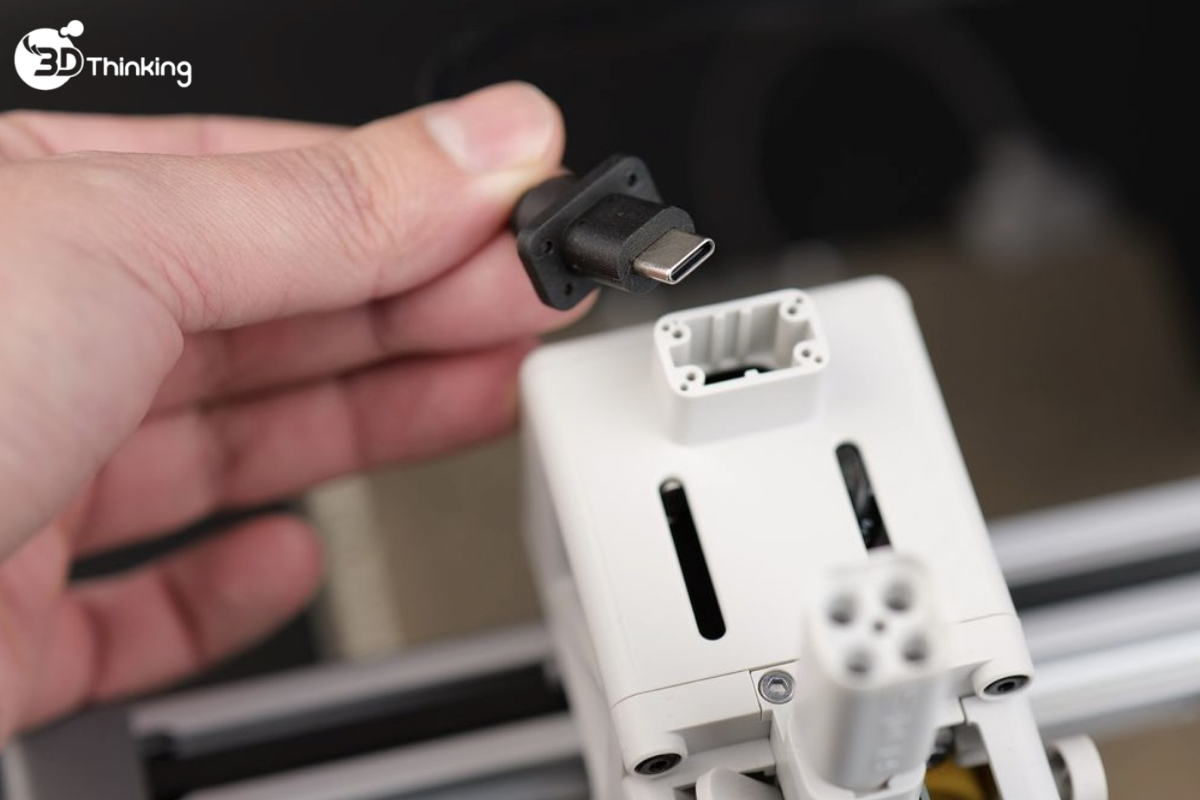

2. Tháo cáp USB-C

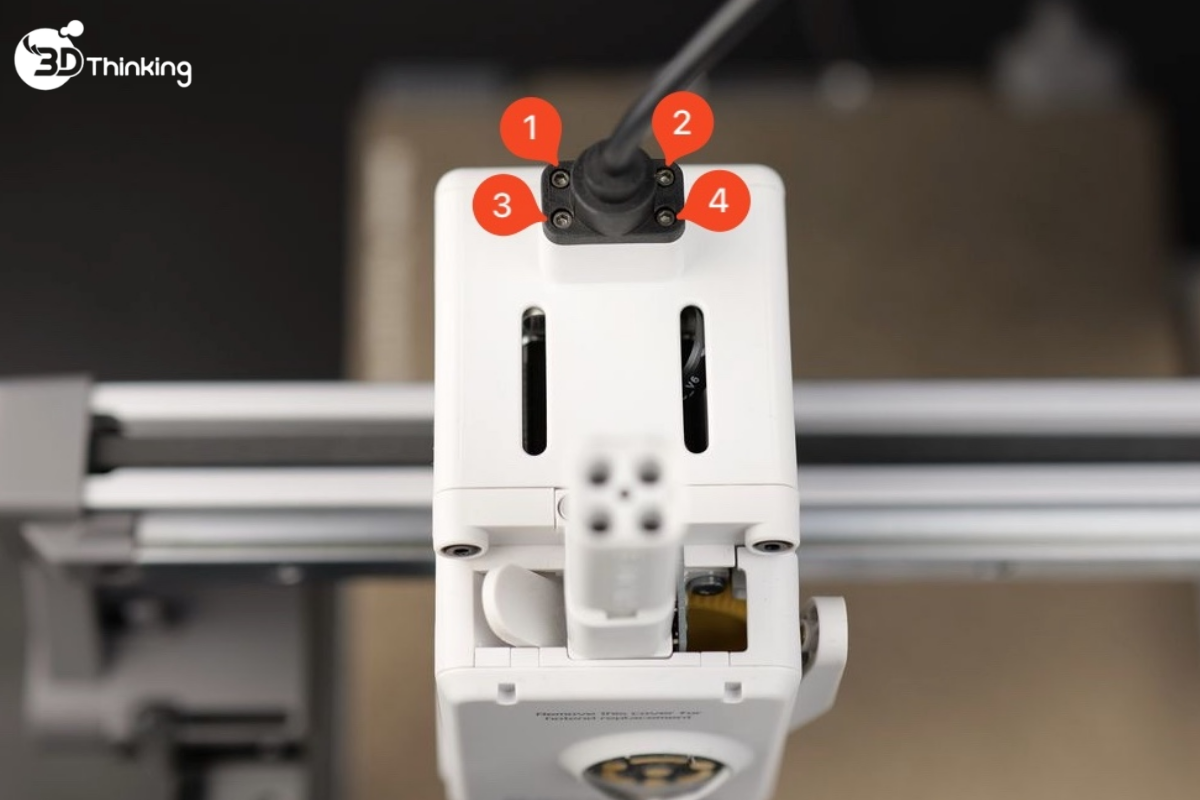

Tháo 4 ốc cố định cáp USB-C trên cụm đầu in (toolhead) của A1. Sau khi tháo ốc, kéo cáp USB-C lên trên để tháo ra.
 |  |

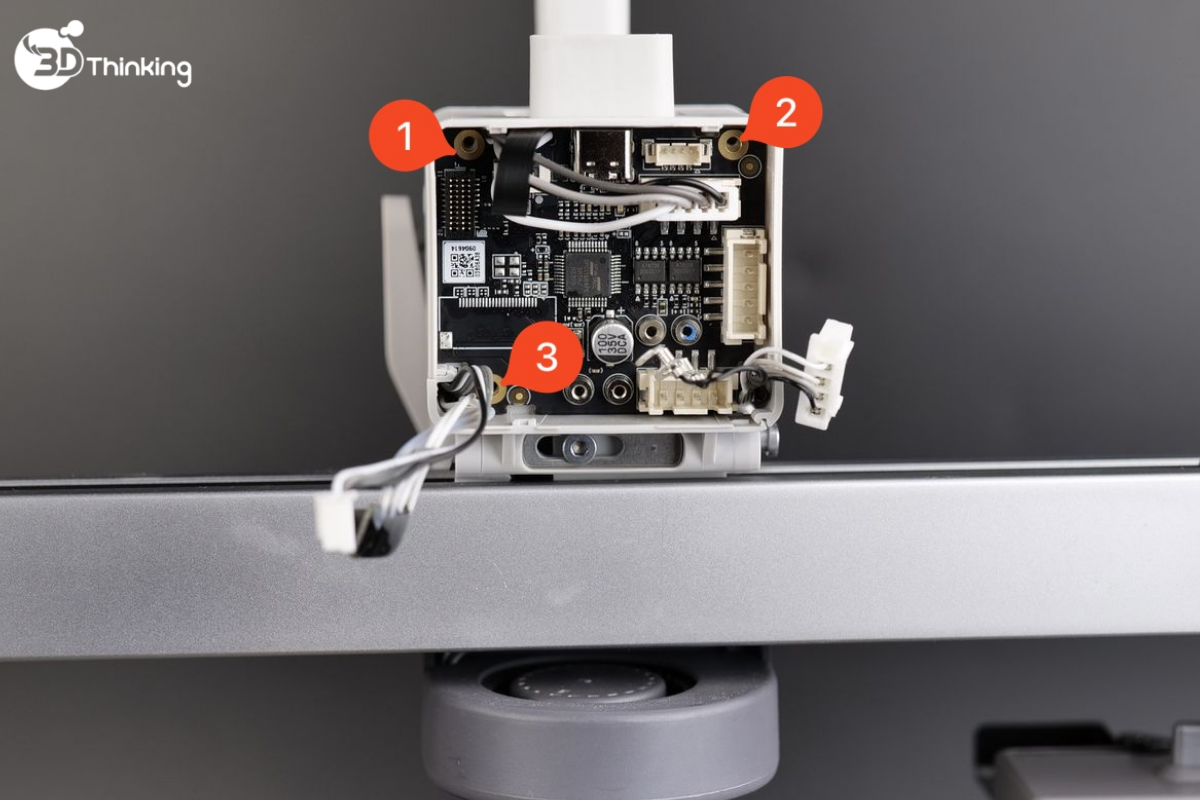

3. Tháo ốc Toolhead Board

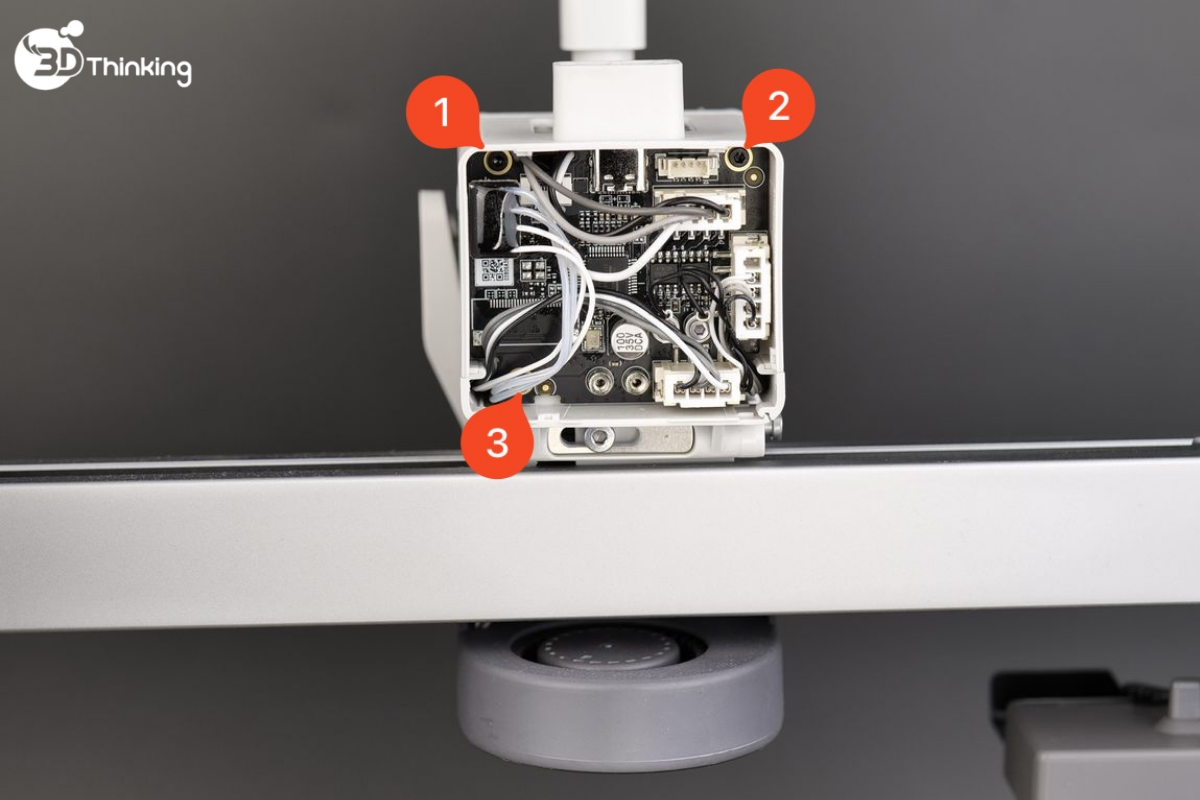

Tháo 3 ốc màu đen cố định bo mạch.
4. Ngắt kết nối dây cáp

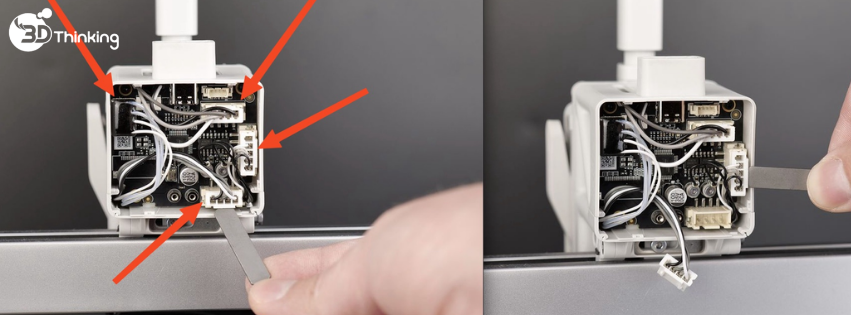

Tháo 4 dây cáp kết nối với Toolhead Board. Kéo nhẹ tại phần đầu connector, tránh kéo trực tiếp vào dây. 3D THINKING khuyến nghị người dùng sử dụng dụng cụ dẹt để cạy nhẹ nhằm tránh gây hư hỏng.

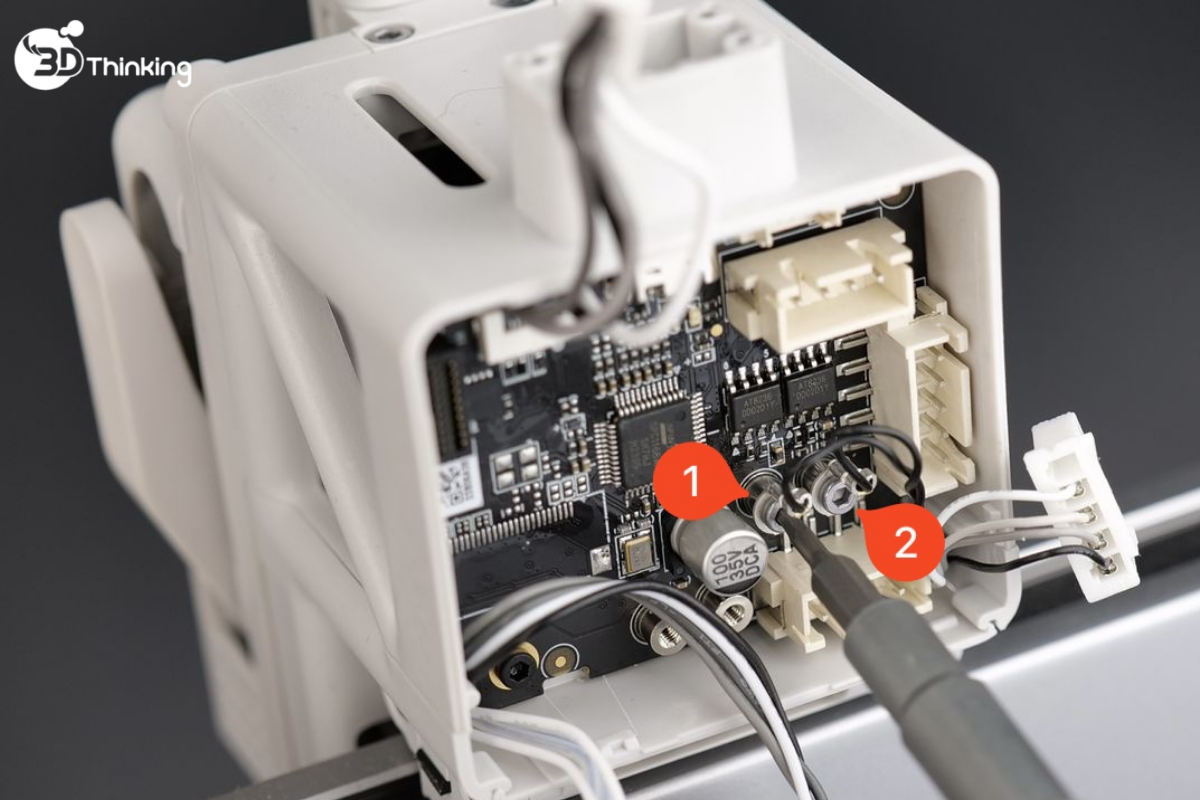

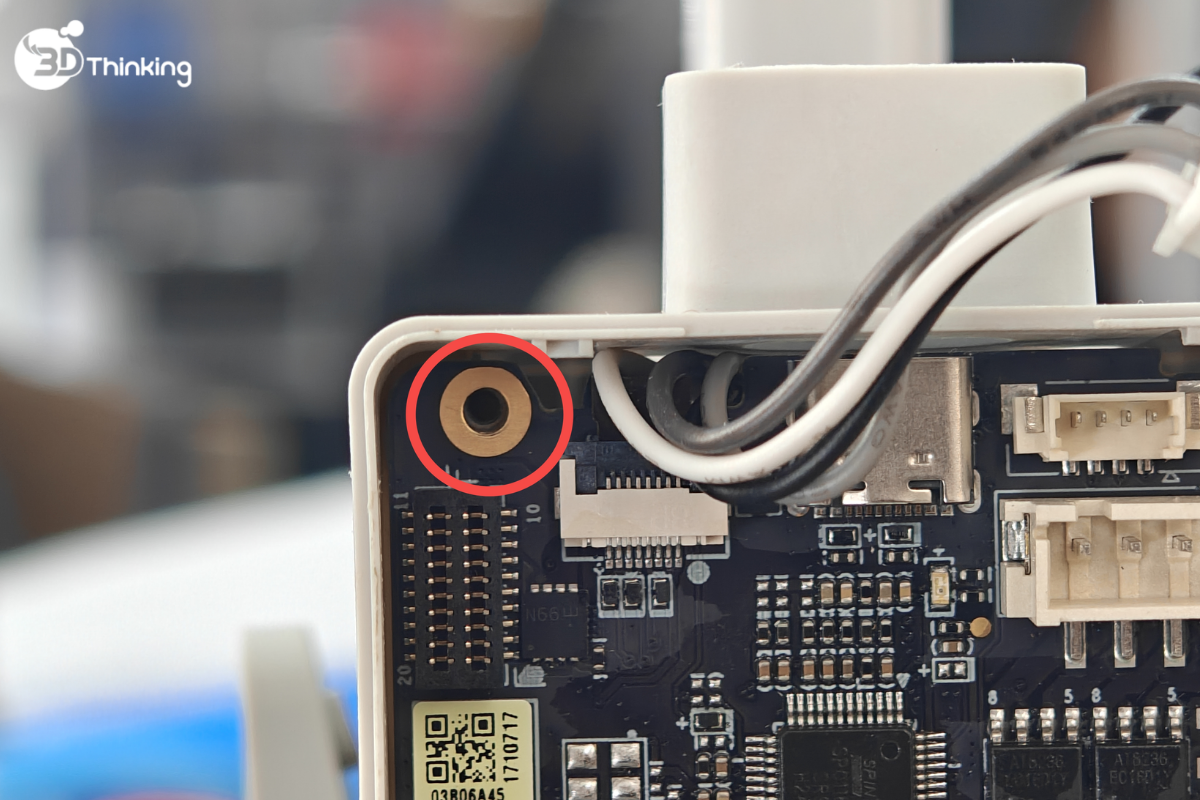

Đừng quên tháo dây của cảm biến Eddy, được cố định bằng 2 ốc.

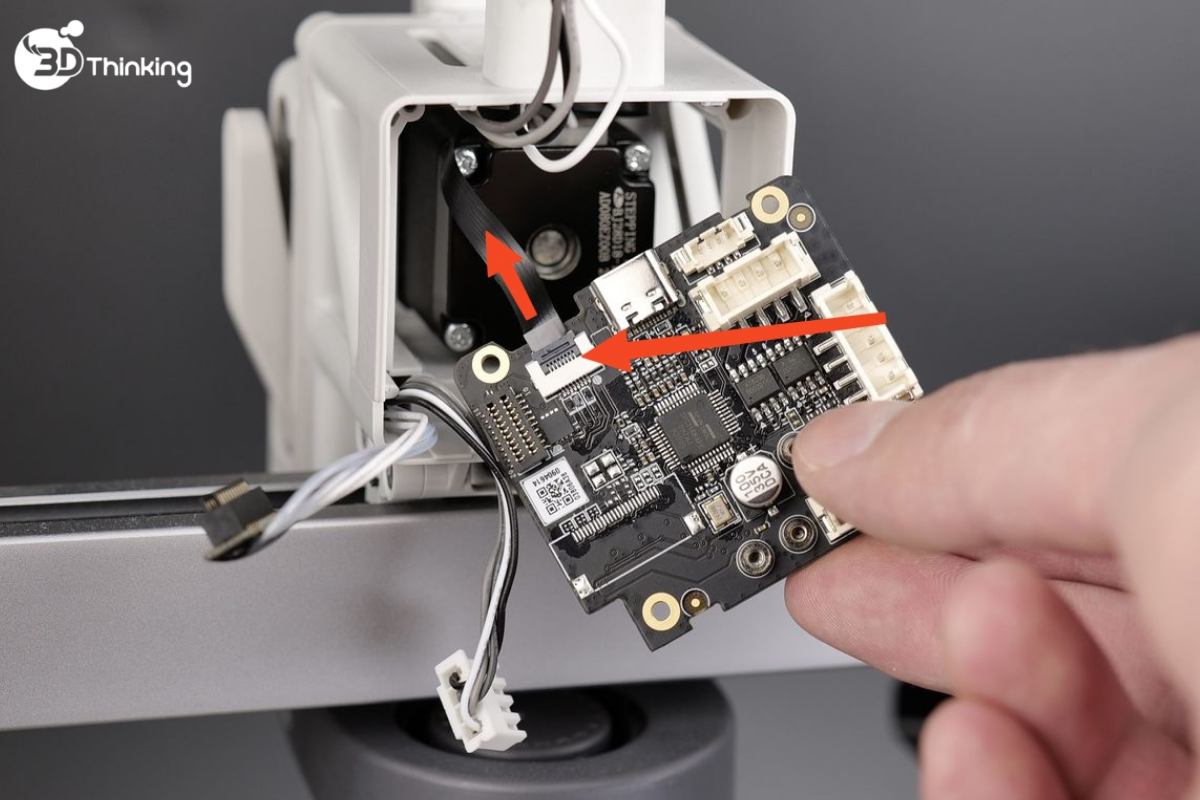

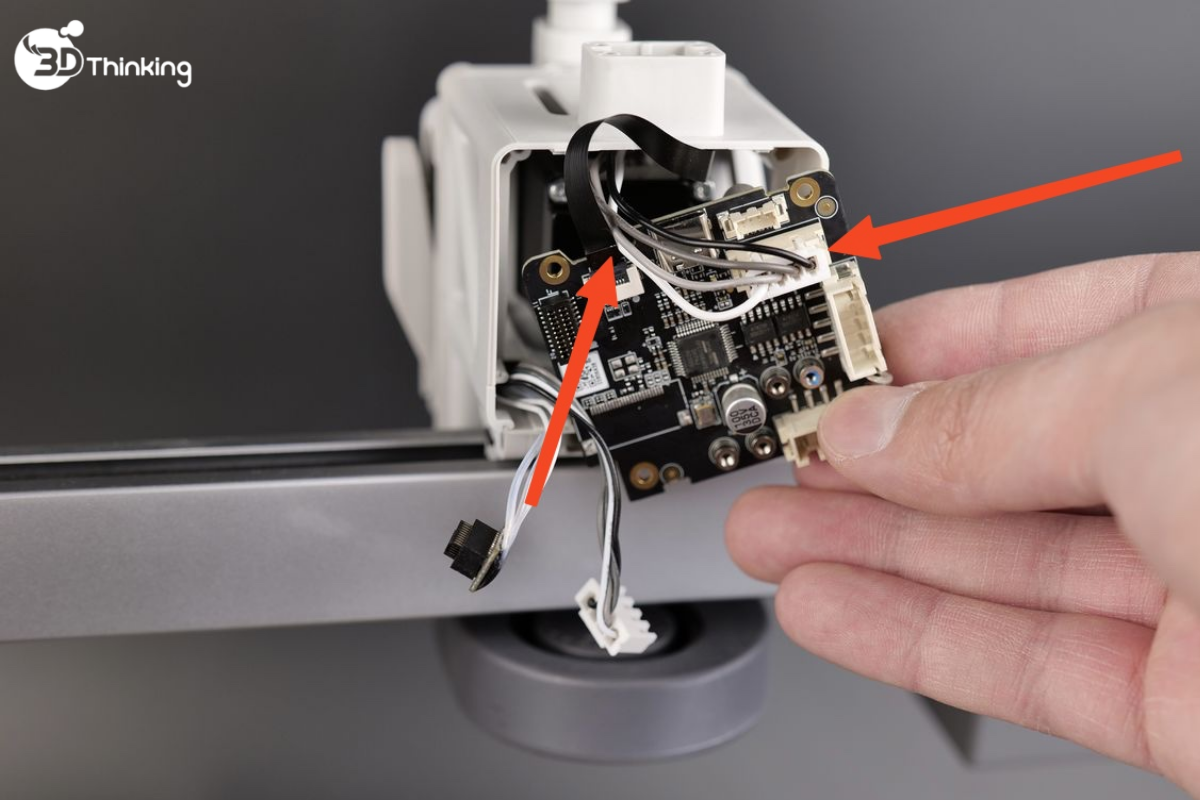

5. Tháo Toolhead Board và ngắt kết nối filament sensor

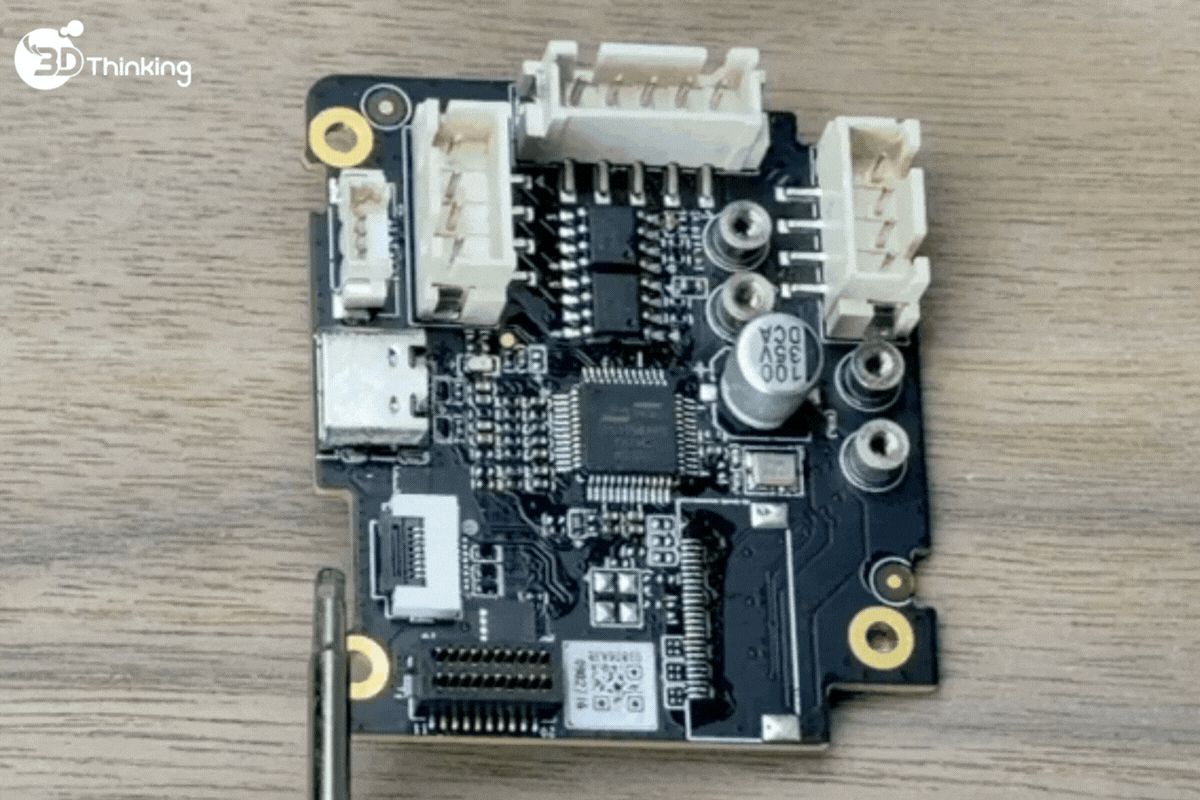

Lấy bo mạch ra và ngắt cáp ribbon của cảm biến.

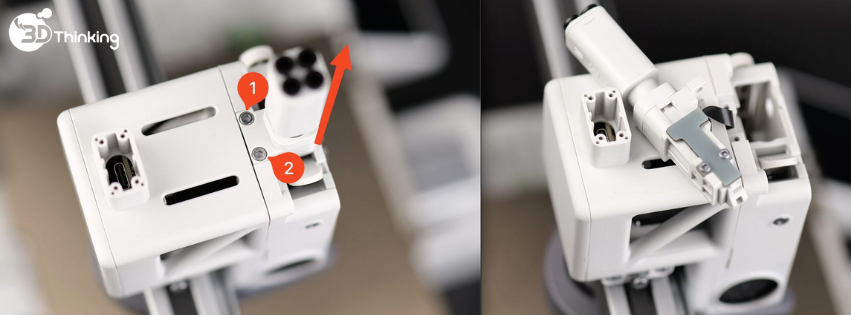

6. Tháo bộ đệm 4-in-1 và cảm biến

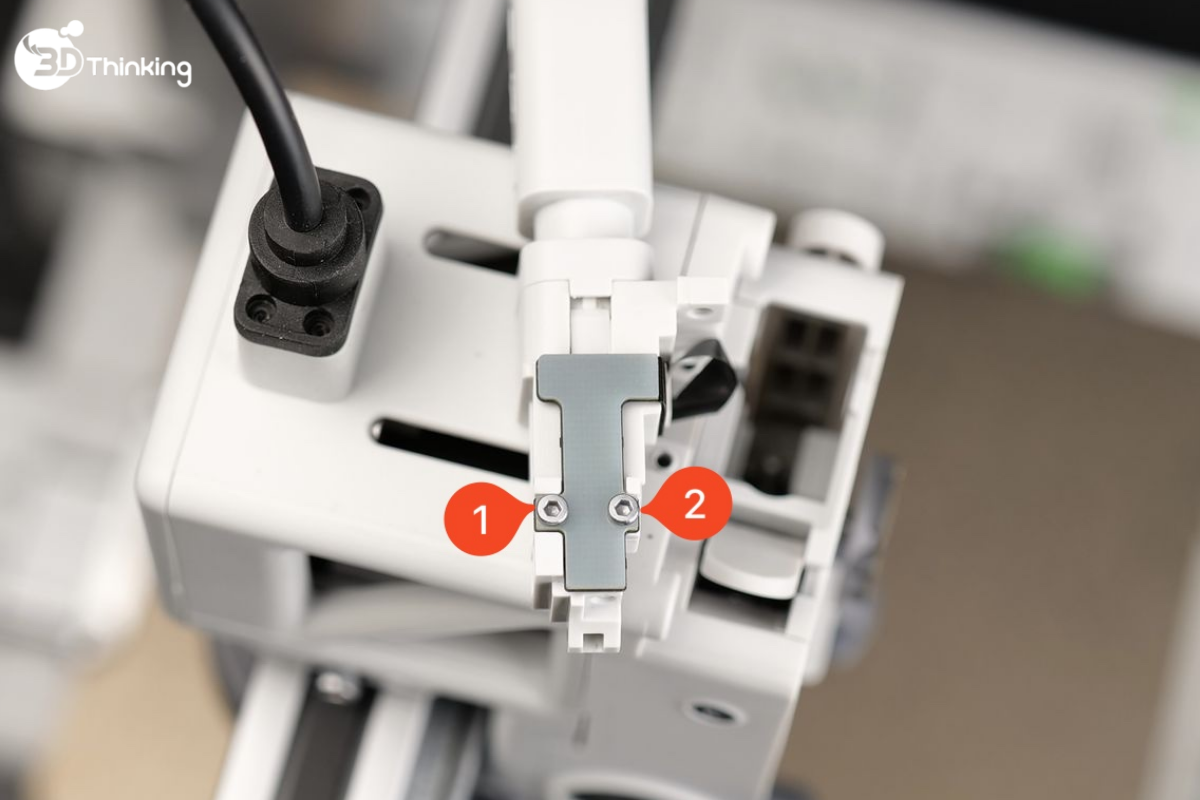

Tháo 2 ốc cố định bộ đệm 4-in-1 gắn với bộ đùn (extruder). Sau đó nhẹ nhàng nâng lên và đặt lên phía trên đầu in như hình minh họa phía dưới.

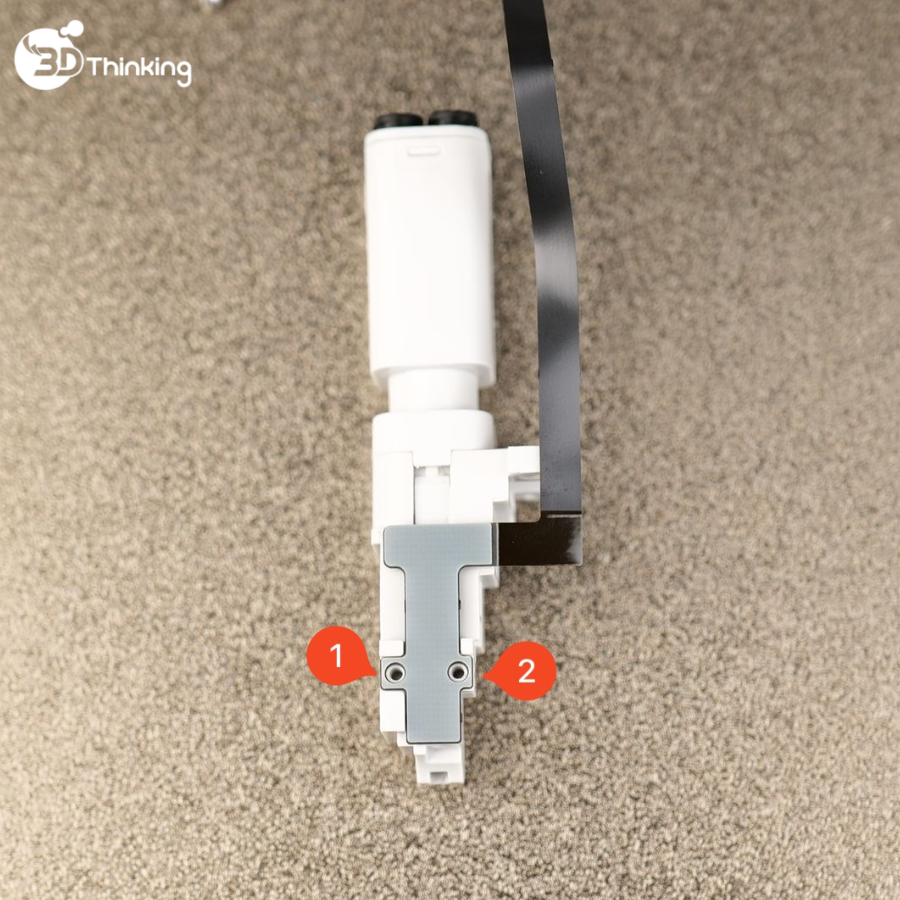

7. Tách filament sensor khỏi buffer

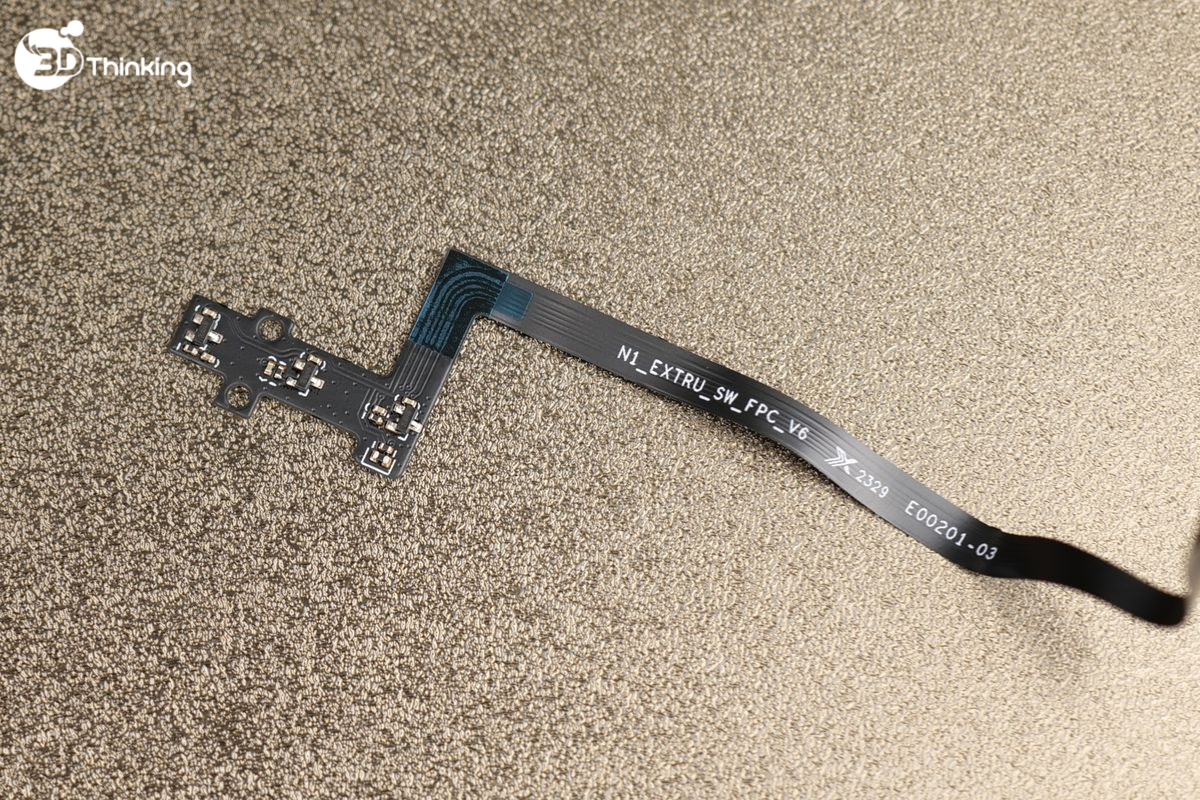

Tháo 2 ốc, sau đó kéo hoàn toàn filament sensor cùng với cáp ribbon ra ngoài.
Bước tùy chọn

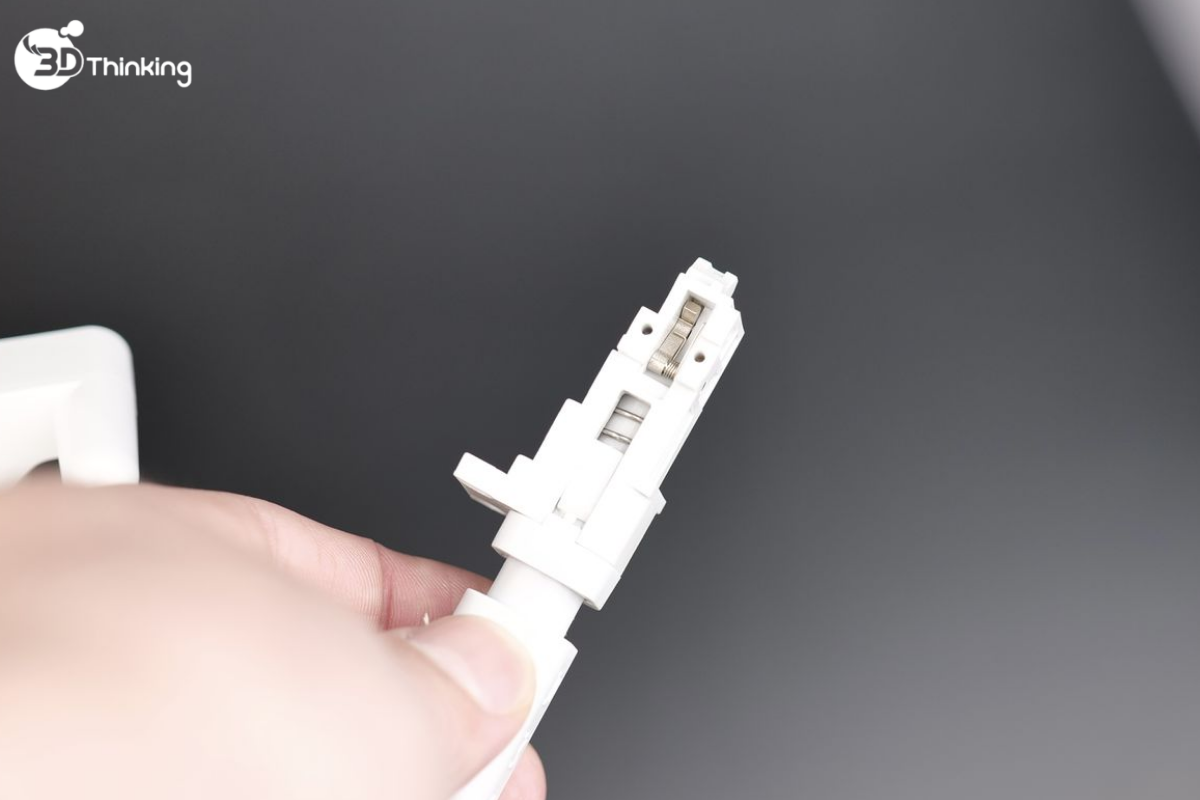

Trong quá trình thay thế cảm biến nhựa máy in 3D BamBu Lab A1 Combo, bạn nên kiểm tra nam châm nằm bên trong bộ đệm filament có hoạt động tốt hay không. Đảm bảo không bị kẹt hoặc bám bụi.
Lắp đặt cảm biến nhựa mới

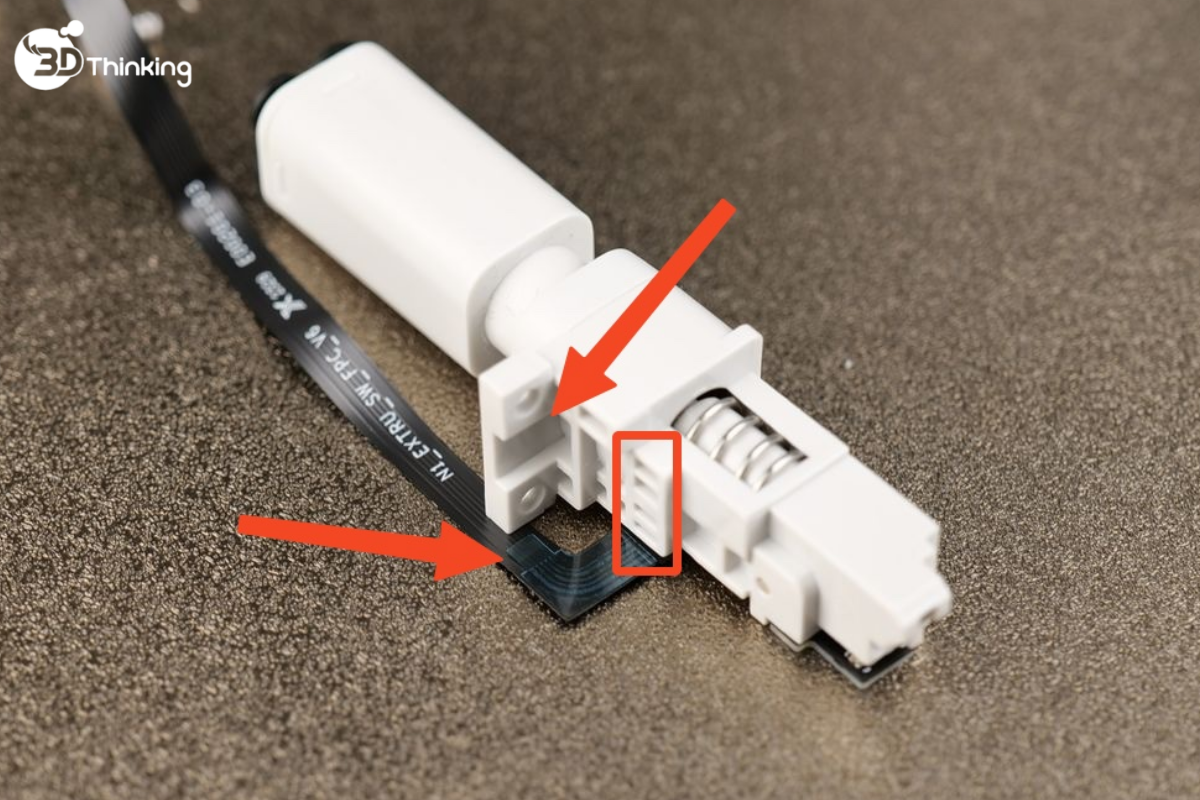

1. Gắn cảm biến vào buffer
Cố định bằng 2 ốc (tham khảo hình bên dưới).
Căn chỉnh chính xác khe cáp.

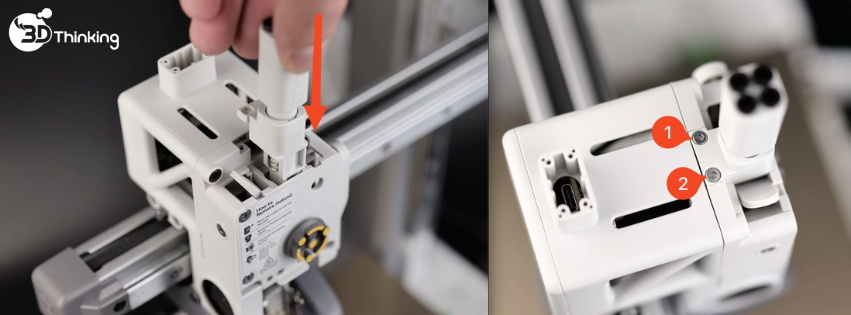

2. Lắp lại buffer vào bộ đùn (extruder)
Đặt lại bộ đệm vào đúng vị trí, đồng thời đảm bảo cáp ribbon được dẫn về phía sau đầu in. Sau đó, siết chặt 2 ốc phía trên.
3. Gắn Toolhead Board

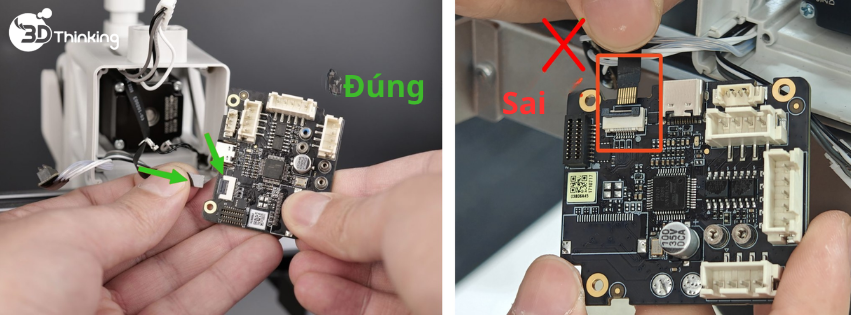

Cắm cáp ribbon đúng chiều và đóng kẹp giữ cáp.
Mở kẹp trên Toolhead Board để gắn cáp ribbon. Sau đó nhẹ nhàng đẩy cáp vào đầu nối và đóng kẹp lại.
Đi dây cáp motor bộ đùn (Extruder Motor) song song với cáp ribbon như hình minh họa. Sau khi hoàn tất, nhẹ nhàng đặt Toolhead Board về đúng vị trí.
4. Cố định Toolhead Board
Sử dụng 3 ốc màu đen để cố định lại Toolhead Board vào đầu in.
5. Kết nối lại dây cáp
Sau khi Toolhead Board được lắp lại đúng vị trí, tiến hành kết nối lại các dây như sau:
- Cụm gia nhiệt đầu nóng (Hotend Heating Assembly)
- Motor bộ đùn (Extruder Motor)
- Quạt làm mát hotend (Hotend Cooling Fan)
- Quạt làm mát chi tiết in (Part Cooling Fan)
- Dây cảm biến Eddy

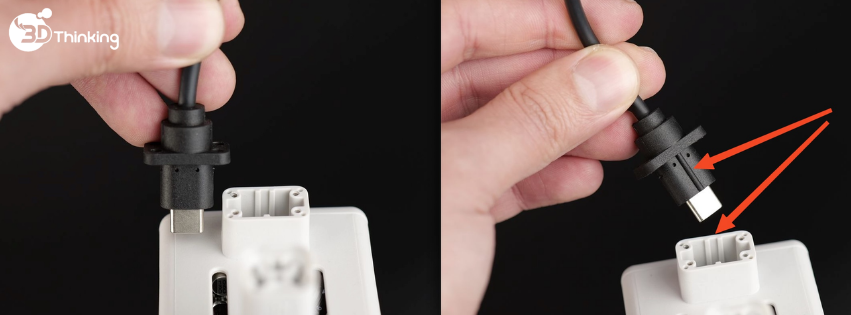

6. Lắp lại cáp USB-C
Lắp lại cáp USB bằng 4 ốc đã tháo ở bước đầu, chú ý đúng chiều.
Lưu ý:
- Không siết ốc quá chặt vì có thể làm hỏng ren nhựa.
- Chú ý hướng của cáp USB và rãnh định vị phía sau.
- Cáp USB-C chỉ lắp được theo một chiều, với hướng đúng là đường trên đầu connector hướng về phía sau máy in và cụm đầu in (toolhead).
7. Đóng nắp đầu in
Gài đúng khớp, ấn đến khi nghe “click”.
Kiểm tra sau khi thay cảm biến nhựa máy in 3D Bambu Lab A1 Combo

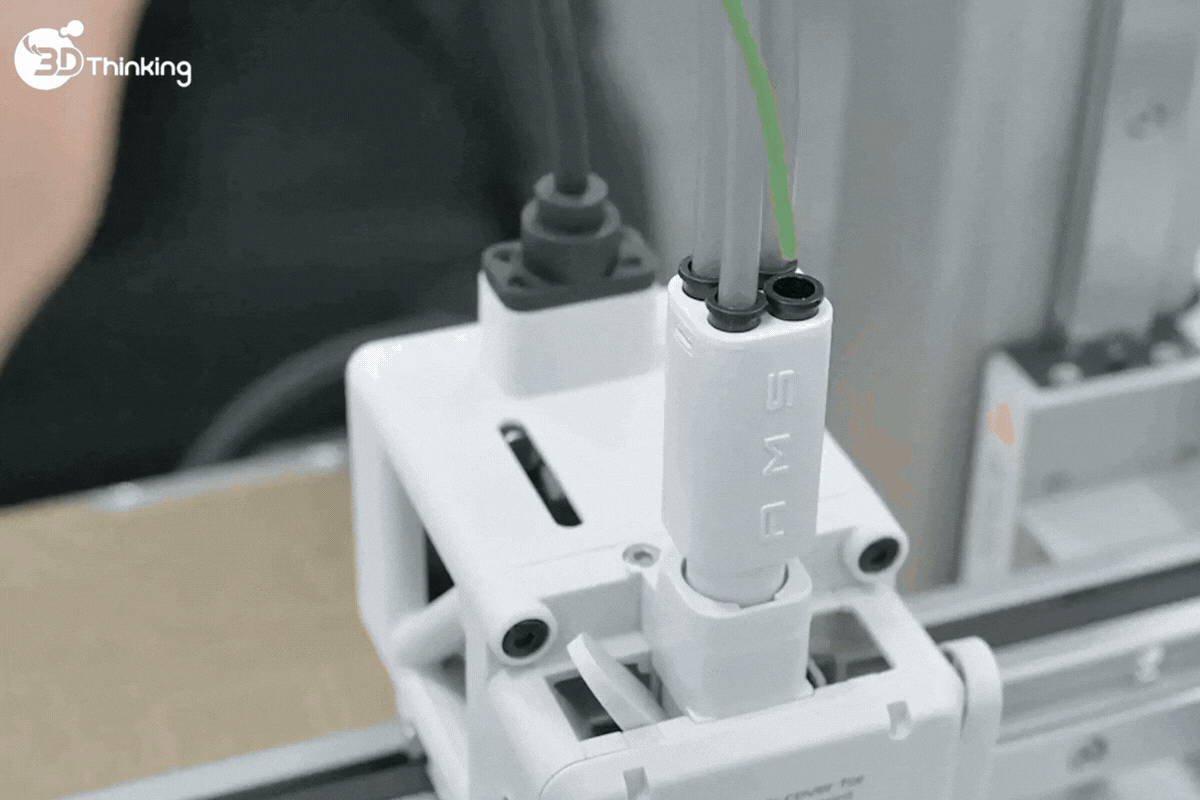

Đưa sợi nhựa in 3D (filament) vào bất kỳ đầu vào nào của cụm đầu in (toolhead), một chấm xanh sẽ xuất hiện ở biểu tượng góc dưới bên phải màn hình. Khi rút filament ra, chấm xanh biến mất, điều này cho thấy cảm biến nhựa hoạt động bình thường.
Hiệu chuẩn sau khi thay cảm biến nhựa máy in 3D Bambu Lab A1 Combo
Sau khi hoàn tất thay cảm biến nhựa máy in 3D Bambu Lab A1 Combo, 3D THINKING khuyến nghị bạn nên chạy hiệu chuẩn toàn bộ máy và rửa sạch bề mặt bàn in PEI nhám trước khi sử dụng, vì có thể đã bị nhiễm bẩn trong quá trình thao tác.
Các lỗi thường gặp và cách khắc phục
1. Cảm biến không hoạt động
Kiểm tra cáp ribbon và đảm bảo nó được lắp đúng vào mặt sau của Toolhead Board (xem bước 3).
Đồng thời kiểm tra nam châm trong buffer có di chuyển bình thường và không bị kẹt bởi bụi bẩn (xem bước tùy chọn).
Nếu cáp ribbon bị hỏng, bạn cần thay thế filament sensor.
2. Nhiệt độ hotend hiển thị 0
Kiểm tra đầu nối của cụm gia nhiệt đầu nóng (Hotend Heating Assembly) và đảm bảo đã được cắm đúng (xem bước 5).
Cần căn chỉnh chính xác các chân connector với Toolhead Board.
Nếu vẫn còn lỗi, có thể dây thermistor (dây màu trắng) đã bị hỏng.
3. Hotend không nóng
Kiểm tra đầu nối của cụm gia nhiệt đầu nóng và đảm bảo đã được cắm đúng (xem bước 5).
Cần căn chỉnh chính xác các chân connector với Toolhead Board.
Nếu vẫn còn lỗi, có thể dây gia nhiệt (dây trong suốt) đã bị hỏng.
5. Máy in không homing đúng
Kiểm tra dây cảm biến Eddy (cổng 5 và 6) và đảm bảo đã được lắp đúng vào mặt sau của Toolhead Board (xem bước 5).
Việc thay cảm biến nhựa máy in 3D Bambu Lab A1 Combo không quá phức tạp nhưng đòi hỏi sự cẩn thận và đúng quy trình. Thực hiện đúng sẽ giúp:
- Máy nhận filament chính xác
- Giảm lỗi khi in
- Tăng tuổi thọ thiết bị
