Trong quá trình sử dụng, việc thay board mạch AC máy in 3D Bambu Lab A1 Combo là điều cần thiết khi thiết bị gặp lỗi liên quan đến nguồn hoặc bàn nhiệt.
Trong bài viết này, 3D THINKING sẽ hướng dẫn bạn chi tiết từng bước tháo lắp và thay thế board mạch AC đúng kỹ thuật, đảm bảo an toàn và giúp máy in hoạt động ổn định trở lại.
Lưu ý về phiên bản board mạch AC

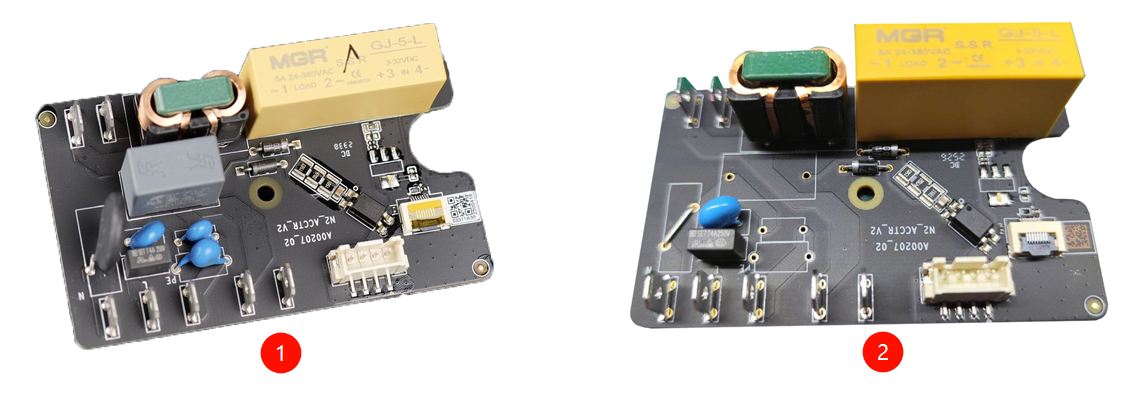

Bo mạch AC của Bambu Lab A1 hiện có 2 phiên bản khác nhau.
Vì vậy, bạn có thể thay thế mà không ảnh hưởng đến hiệu suất hoạt động của máy in
Tìm hiểu thêm: Dịch vụ in 3D.
Khi nào cần thay board mạch AC?
Bạn nên tiến hành thay board mạch AC máy in 3D Bambu Lab A1 Combo khi gặp các dấu hiệu sau:
Bàn nhiệt (heatbed) không nóng
Máy báo lỗi liên quan đến nguồn
Được bộ phận hỗ trợ kỹ thuật khuyến nghị thay
Board mạch bị cháy, hỏng hoặc không hoạt động
Dụng cụ và vật liệu cần thiết
Để thay board mạch AC máy in 3D Bambu Lab A1 Combo, bạn cần:
Bo mạch AC cho Bambu Lab A1
Lục giác H2.0 (H2.0 hex wrench)
Thời gian thực hiện: 20–30 phút
Lưu ý: Luôn tắt nguồn máy in trước khi bảo trì hoặc thao tác với linh kiện điện tử Nếu thao tác khi máy còn bật → dễ gây đoản mạch Việc tháo các bộ phận có thể làm lộ dây điện và linh kiện Dây hoặc linh kiện chạm nhau khi còn điện → có thể làm hỏng hệ thống điện tử Cần ngắt hoàn toàn nguồn điện trước khi thao tác Giúp đảm bảo an toàn và tránh hư hỏng thêm cho máy in
|
Các bước tháo AC Board cũ

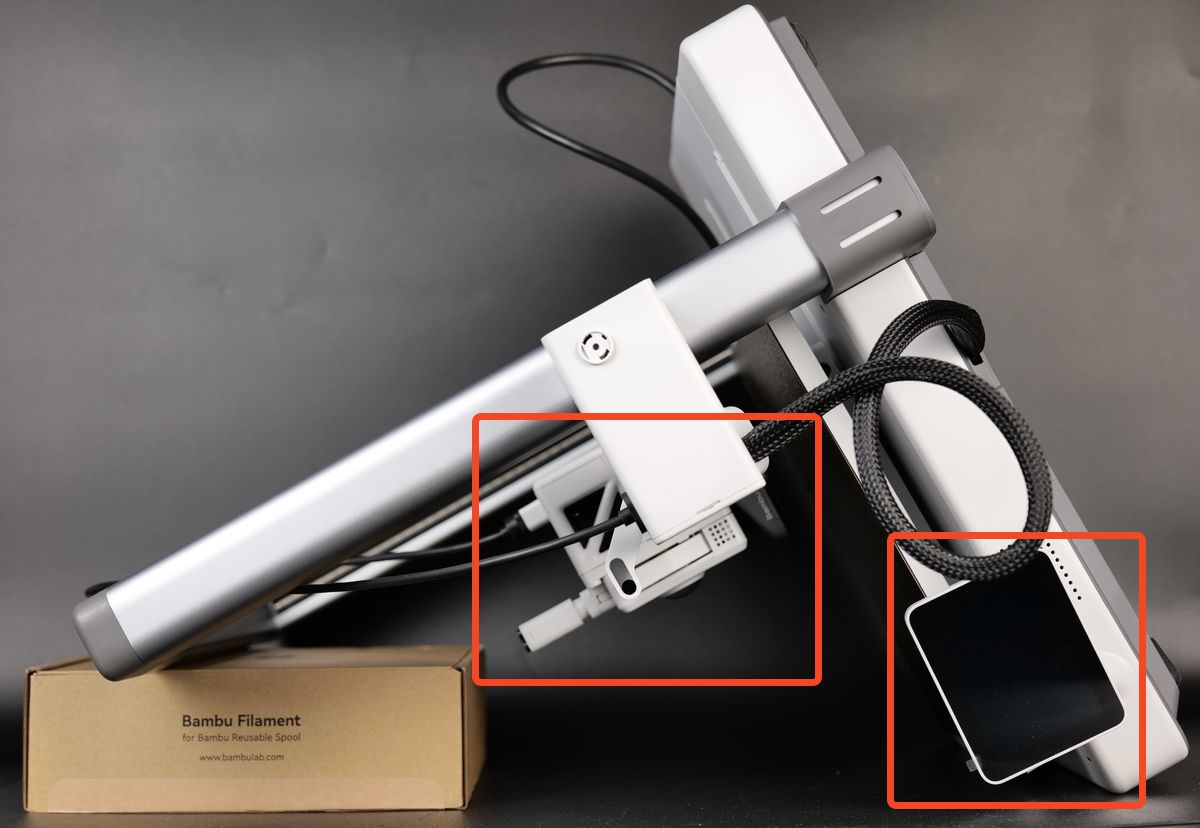

1. Đặt máy in nằm về phía trước
Để dễ dàng tiếp cận phần đáy của Bambu Lab A1, bạn cần đặt máy in nằm về phía trước.
Bắt đầu bằng cách xoay màn hình sang một bên, sau đó nhẹ nhàng đặt máy in nằm úp về phía trước như hình minh họa.
Sử dụng một hộp filament để kê phần phía trên của máy, giúp tránh tạo áp lực lên cụm đầu đùn và màn hình.

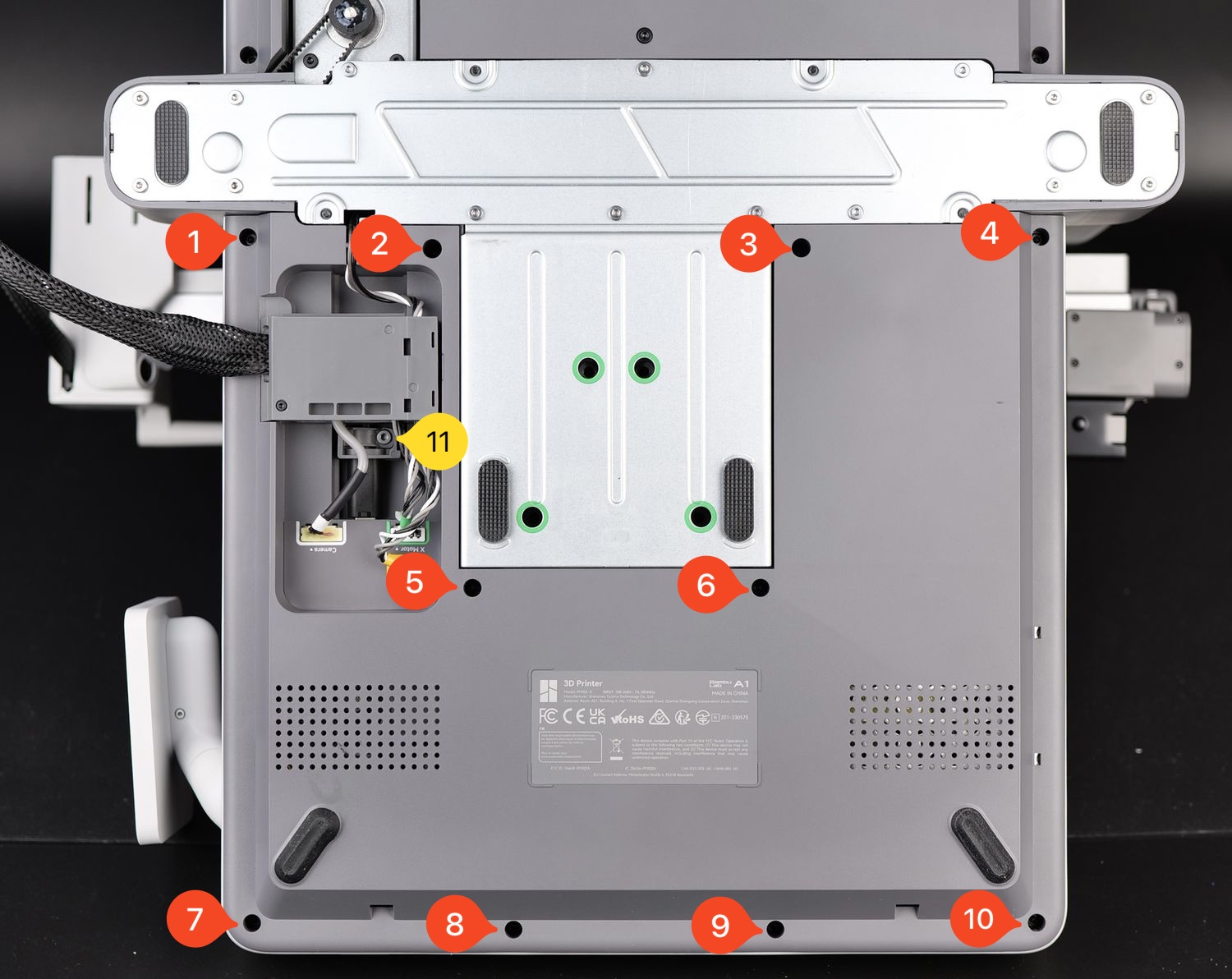

2. Tháo nắp đáy máy in
Tháo 10 con vít được đánh dấu màu đỏ để chuẩn bị tháo vỏ đáy
Lưu ý: Con vít được đánh dấu màu vàng chỉ cần nới lỏng, không thể tháo rời hoàn toàn vì nó vẫn được gắn với giá đỡ cáp
3. Ngắt kết nối dây và tháo giá đỡ dây

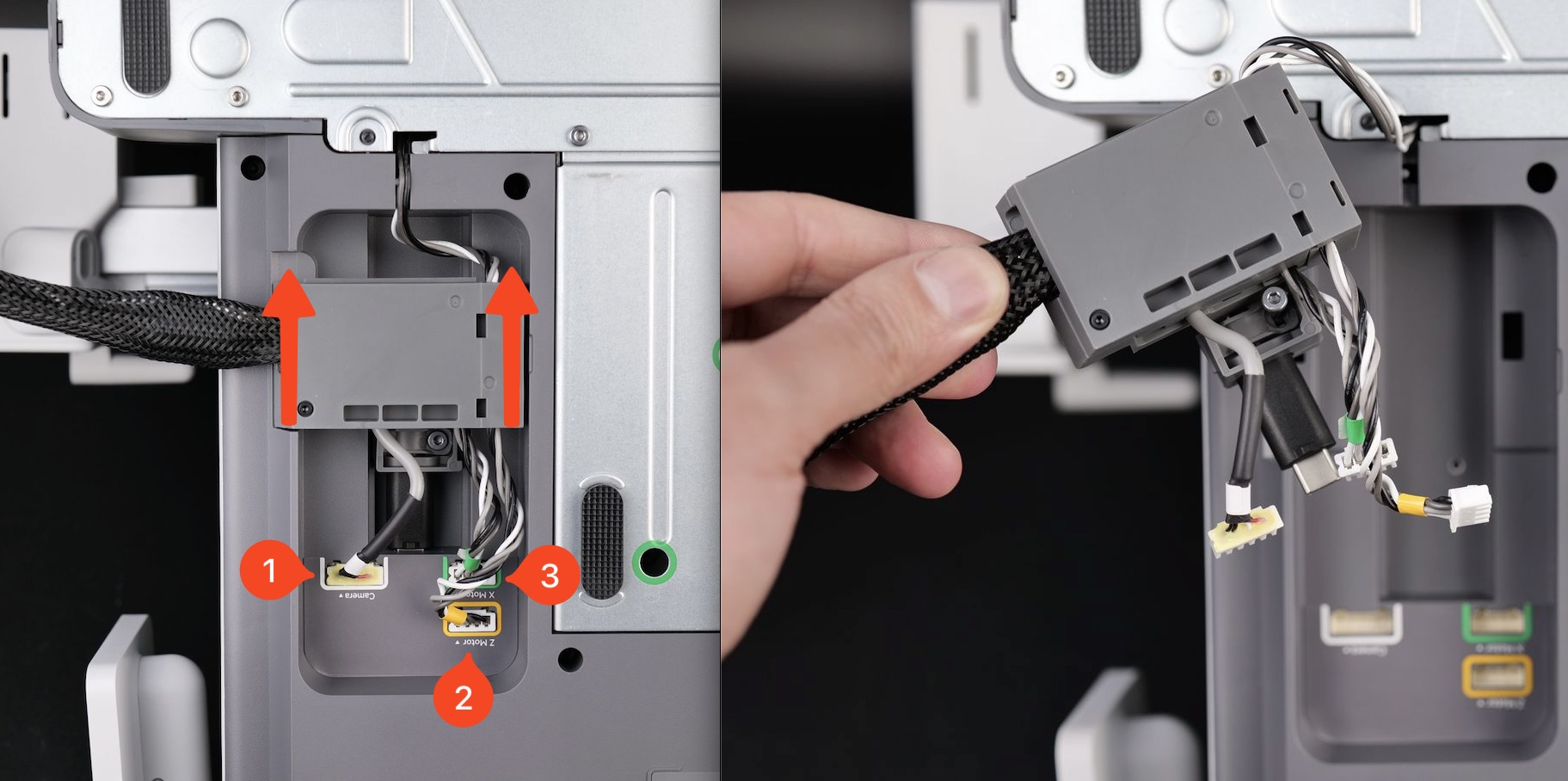

Ở bước tiếp theo, cần ngắt kết nối các cáp Camera, Motor X và Motor Z.
Sau đó, bạn chỉ cần đẩy giá đỡ dây bằng nhựa lên trên để ngắt kết nối cáp USB.
Chú ý: Nếu bạn không thể dễ dàng tháo giá đỡ dây, hãy đảm bảo rằng vít cố định nó (được đánh số Nr. 11 ở bước trước) đã được nới lỏng.
Sau khi tháo các dây, nhẹ nhàng nạy phần nắp đáy bằng nhựa ra.
4.Tháo dây nguồn bàn nhiệt.
Ở bước tiếp theo, tháo hai dây nguồn của bàn nhiệt (Heatbed). Nhẹ nhàng nhấn vào hai bên của đầu nối để nhả chốt khóa (security clip), sau đó rút dây ra.

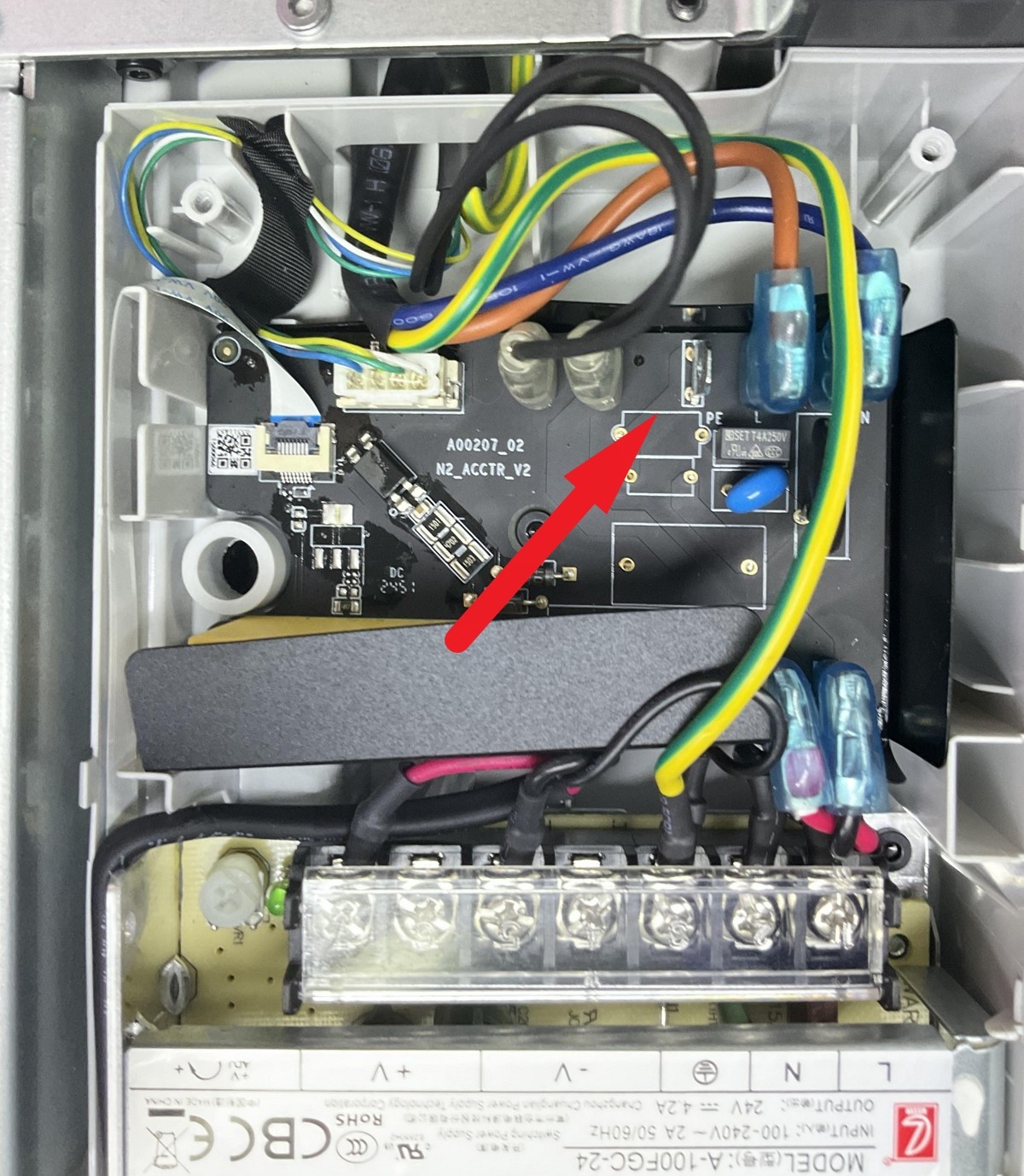

Phiên bản mới của bo mạch AC đã loại bỏ dây nối đất, điều này không ảnh hưởng đến chức năng cốt lõi hoặc hiệu suất của bo mạch AC.

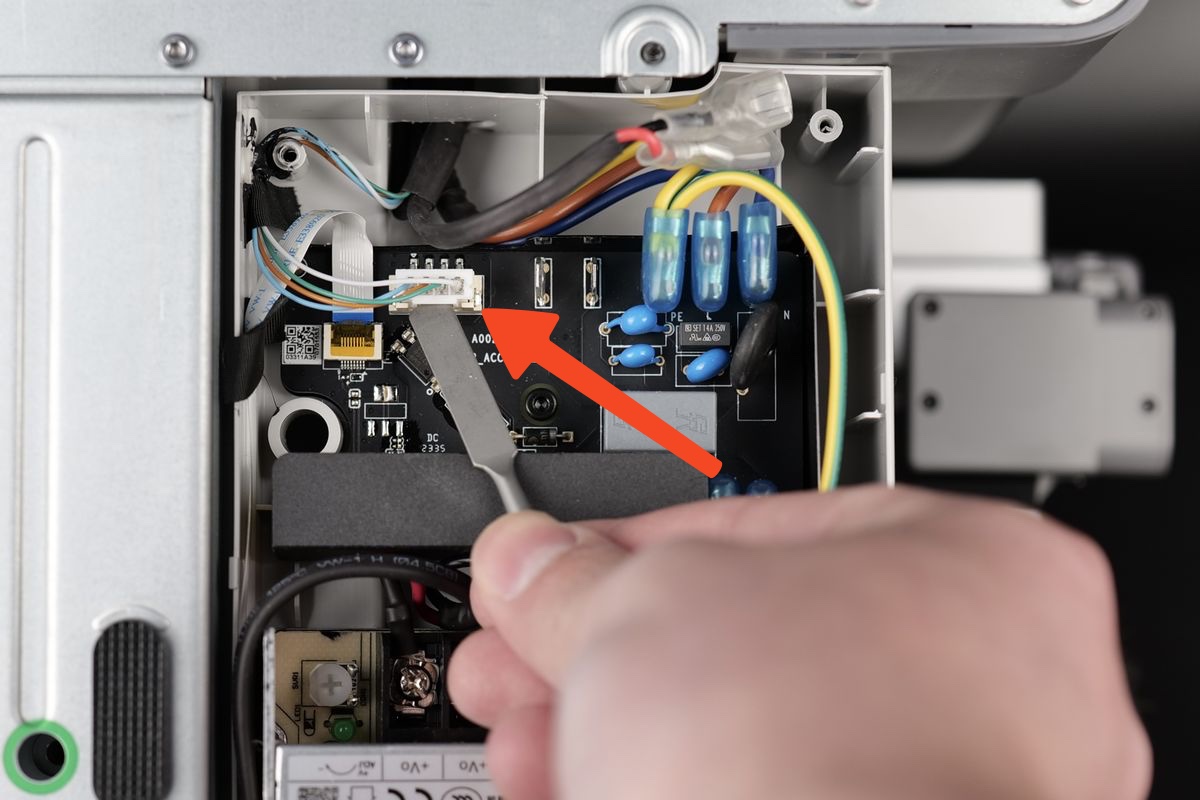

Cẩn thận tháo đầu nối cáp tín hiệu bàn nhiệt. Có thể dùng dụng cụ để tháo hoặc đơn giản là nắm lấy đầu nối bằng nhựa và nhẹ nhàng kéo ra.
Tránh kéo mạnh vào dây dẫn vì có thể làm hỏng dây dẫn hoặc đầu nối.

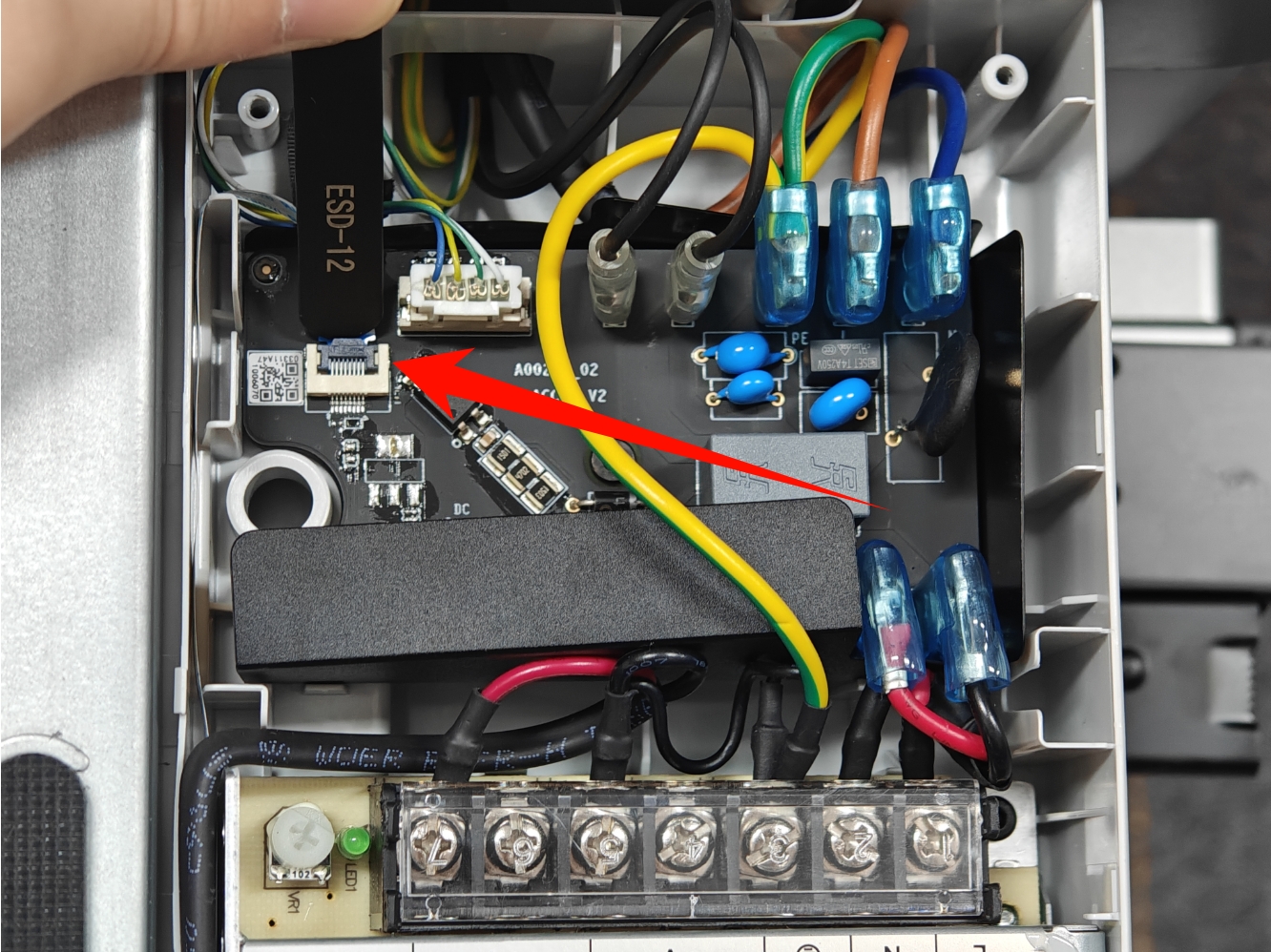

Để tháo cáp dẹt, chỉ cần nâng chốt nhựa màu đen lên rồi nhẹ nhàng kéo cáp dẹt về phía bạn.

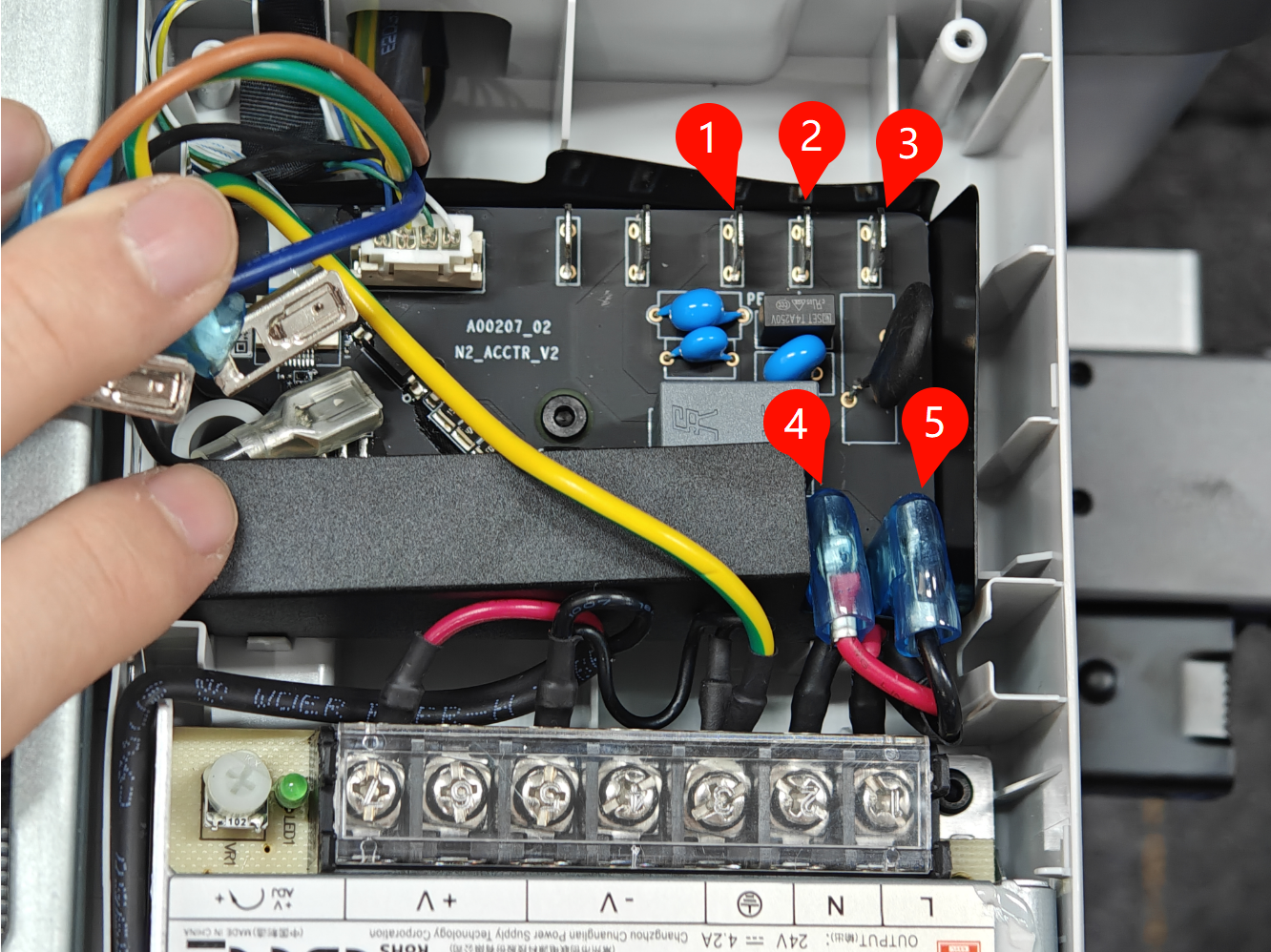

7. Tháo các đầu nối dây còn lại khỏi bo mạch AC.
Tiếp tục tháo các dây cáp còn lại. Trước tiên, hãy tháo các dây số 1, 2 và 3, dây nối đất, dây nóng và dây trung tính, sau đó tháo các dây cáp mô-đun nguồn số 4 và 5.

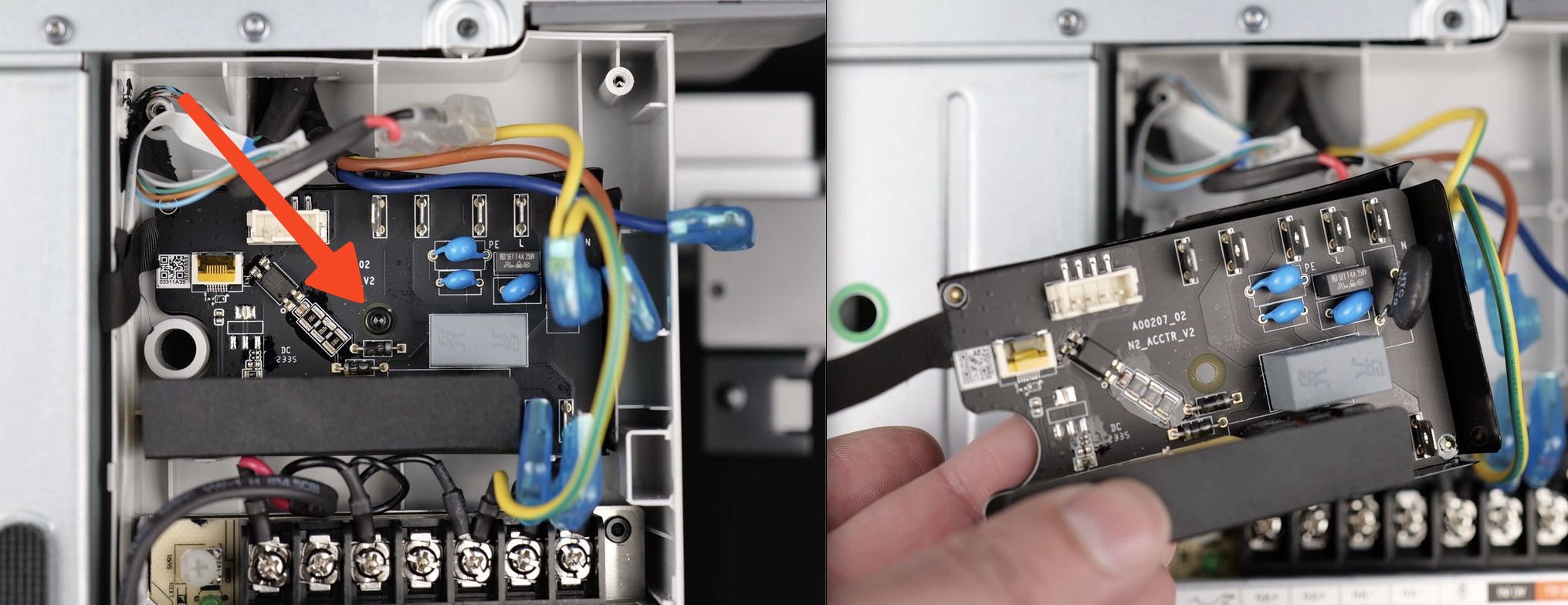

8. Tháo bo mạch AC
Sau khi tháo các dây dẫn, bạn có thể tiến hành tháo con ốc duy nhất ở giữa bo mạch AC.
Sau khi tháo vít, bạn có thể nhẹ nhàng kéo bo mạch AC ra bằng cách nhả các kẹp nhựa phía trên đang giữ nó ở vị trí.

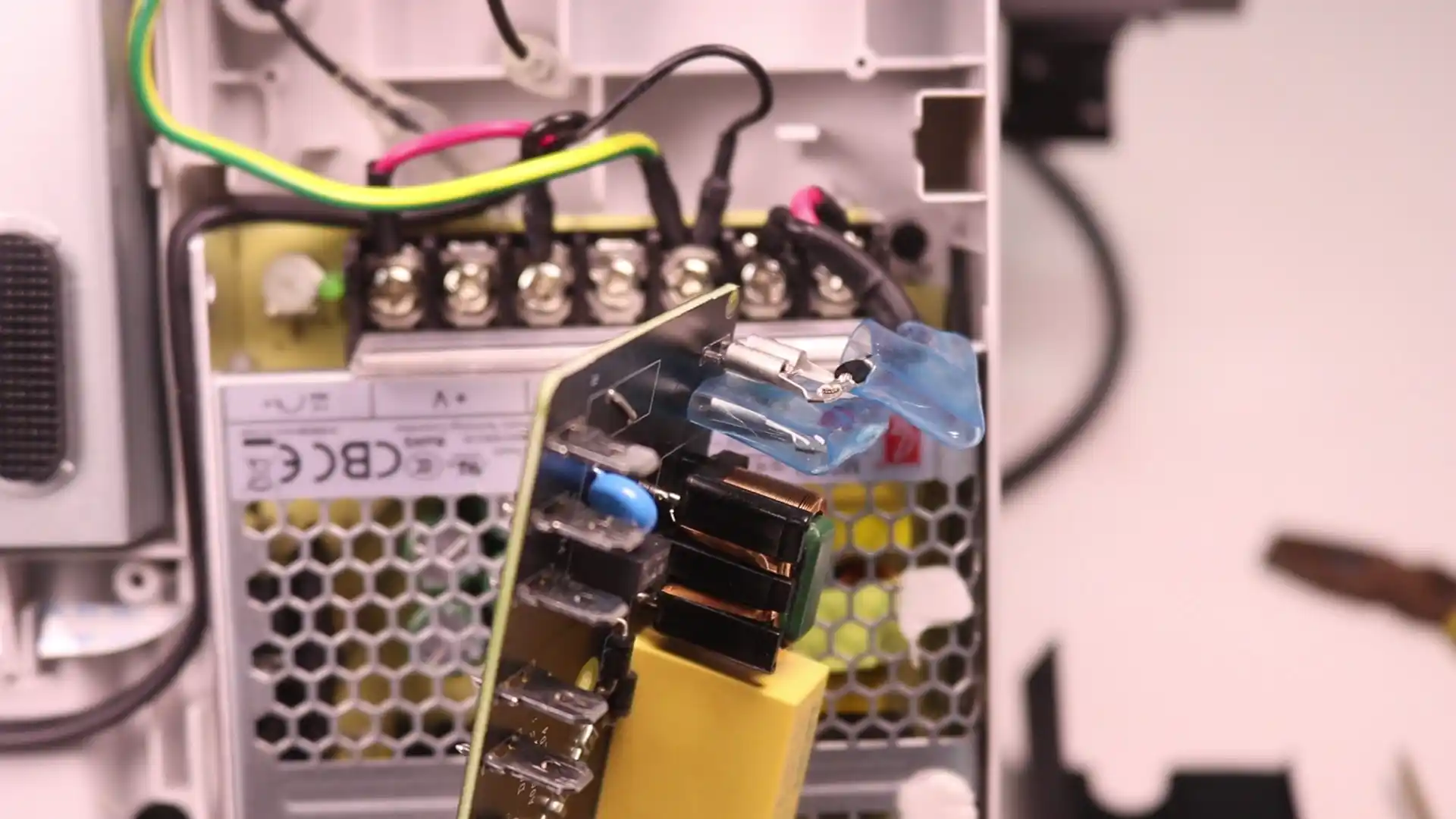

Hãy ngắt kết nối các dây cáp mô-đun nguồn số 4 và số 5 vào lúc này; chúng không bị khóa và có thể được cạy ra bằng tua vít.
Như vậy là đã hoàn tất việc tháo dỡ bo mạch AC.
Các bước thay board mạch AC máy in 3D Bambu Lab A1 Combo

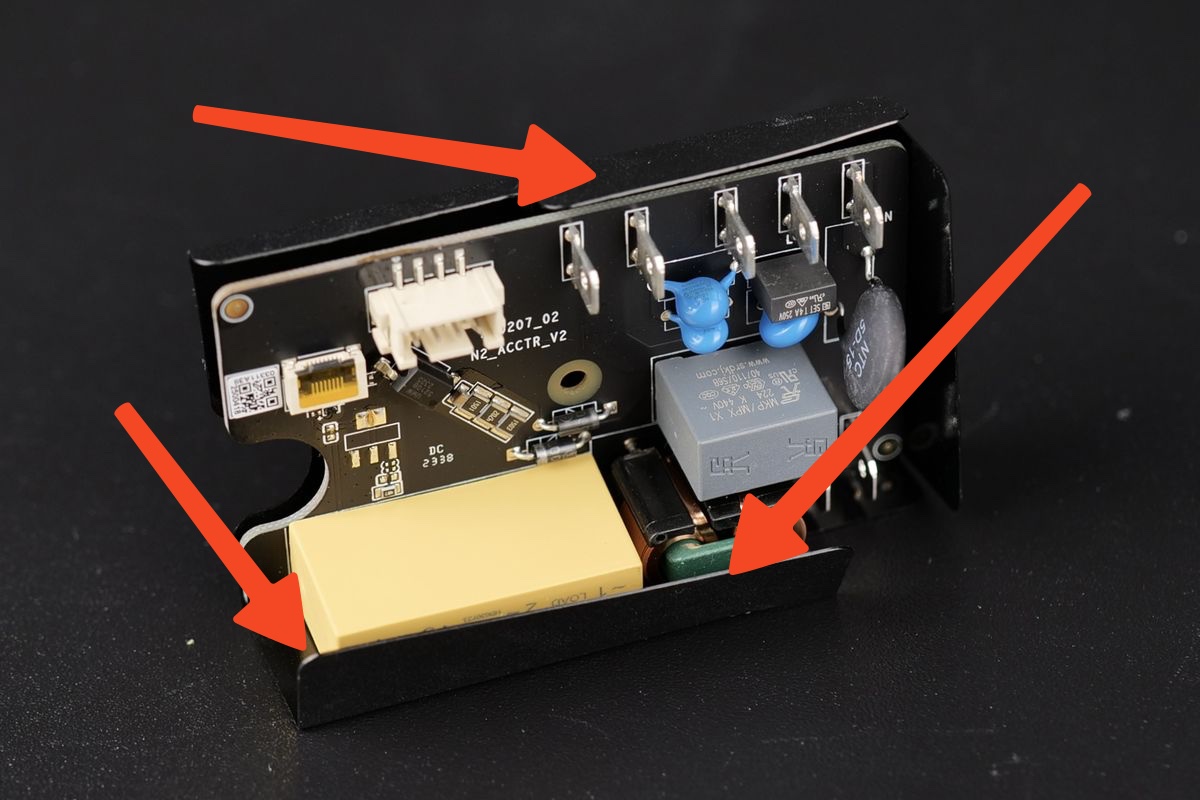

1. Chuyển vật liệu cách điện sang bo mạch AC mới
Bo mạch AC cũ có một lớp vật liệu cách điện bằng nhựa màu đen được dán trên bề mặt. Chỉ cần tháo lớp này khỏi bo mạch cũ và chuyển sang bo mạch mới như minh họa bên dưới.

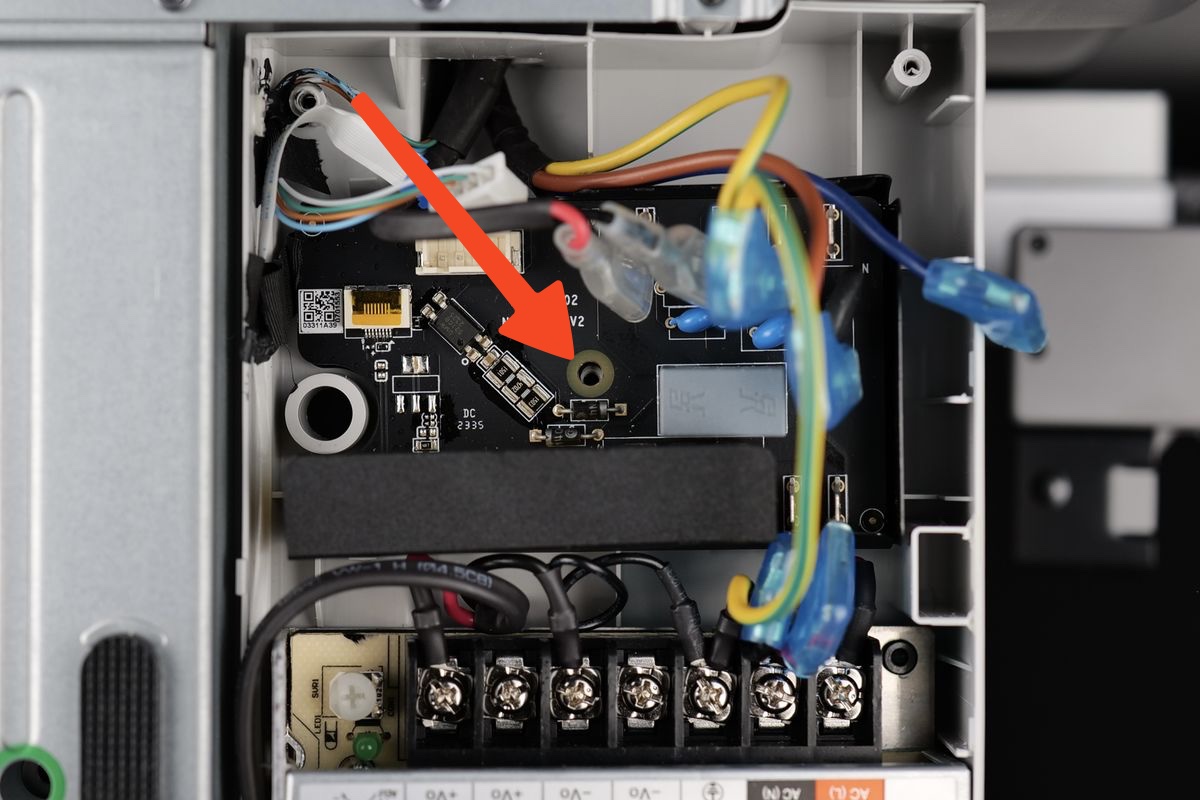

2. Cố định bo mạch AC (AC board) mới bằng vít
Căn chỉnh chính xác bo mạch AC mới với khung máy in, sau đó lắp và siết vít để cố định bo mạch vào vị trí.
3. Kết nối lại cáp dẹt (ribbon cable)

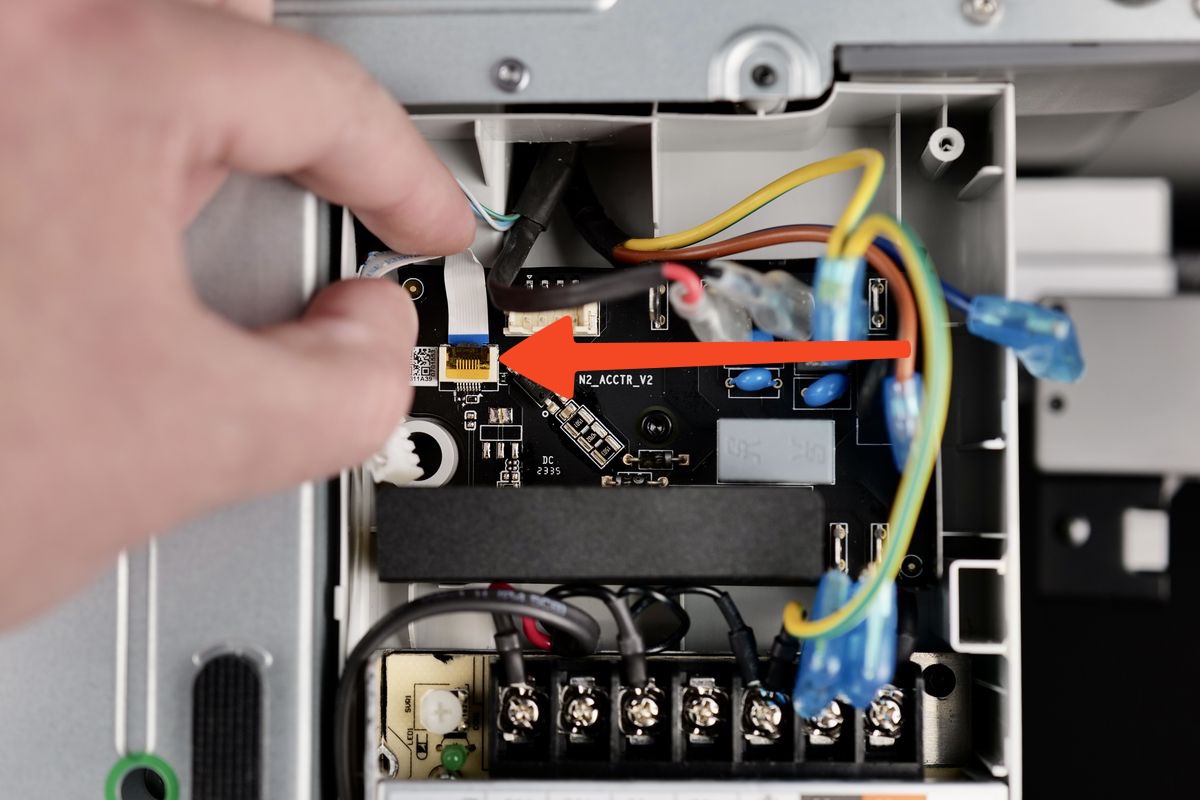

Bắt đầu bằng cách mở chốt nhựa màu đen của cáp dẹt, sau đó nhẹ nhàng đưa cáp vào, đồng thời căn chỉnh theo các gờ nhựa màu trắng.
Sau khi căn chỉnh đúng vị trí, gạt chốt nhựa màu đen lên để khóa cố định cáp dẹt.
Đảm bảo phần dải màu xanh trên cáp dẹt song song với đầu nối nhựa màu đen, như minh họa bên dưới.

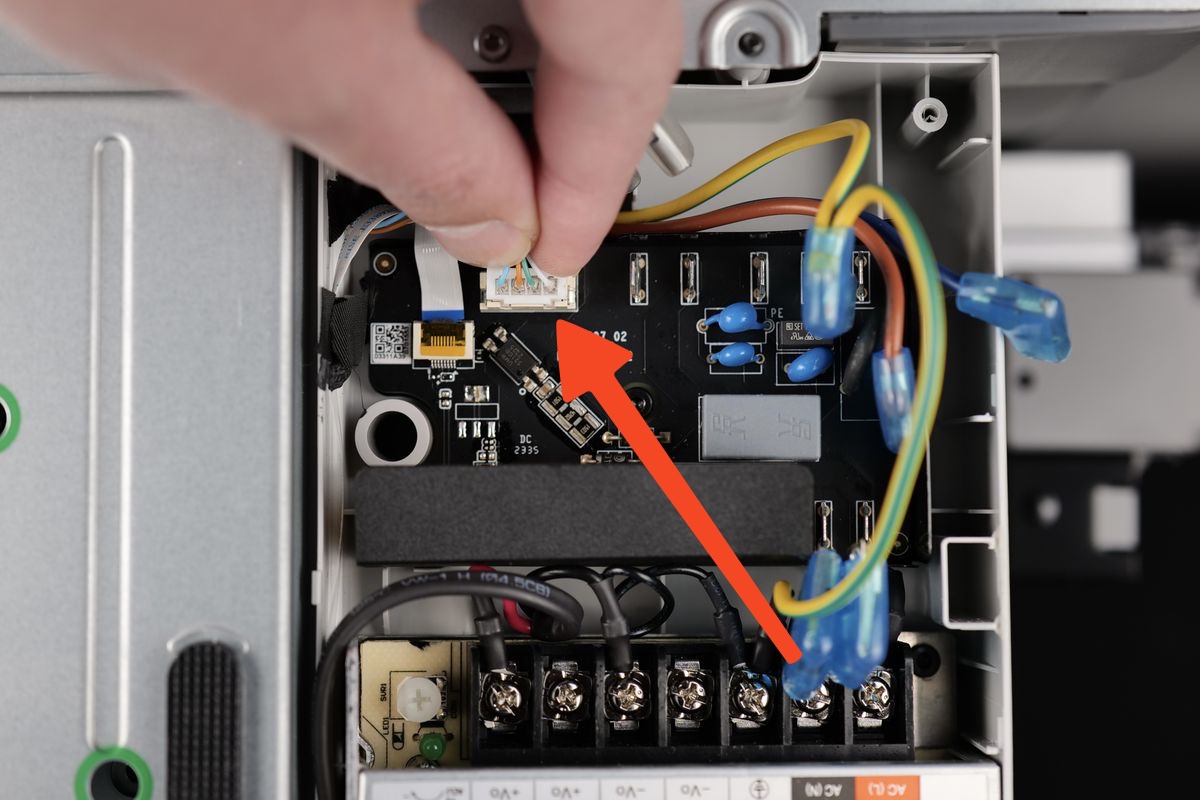

4. Kết nối lại cáp tín hiệu bàn nhiệt
Căn chỉnh chính xác đầu nối nhựa màu trắng như hình minh họa bên dưới, sau đó cắm lại vào bo mạch AC.

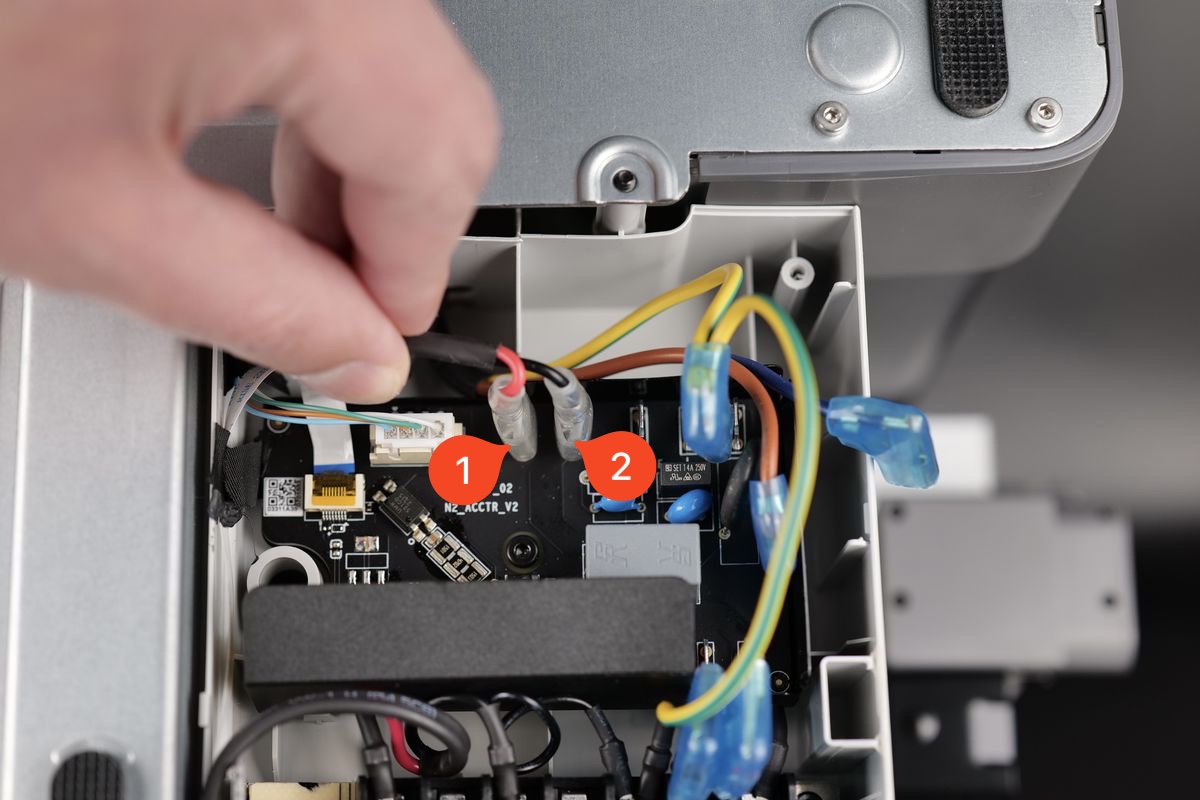

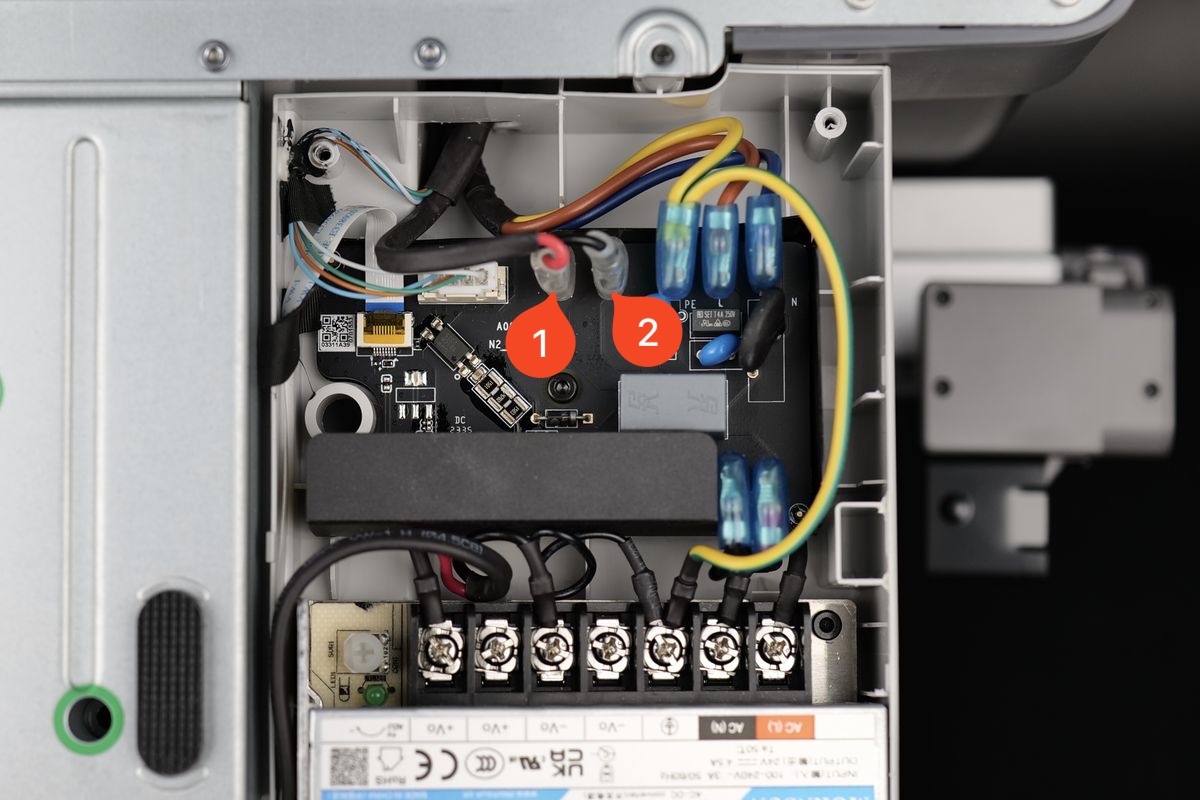

5. Kết nối lại dây nguồn bàn nhiệt
Ở bước tiếp theo, cẩn thận kết nối lại các dây nguồn của bàn nhiệt như hình minh họa.
Dây màu đỏ được đánh dấu là 1, dây màu đen được đánh dấu là 2 (không cần phân biệt trái hay phải).
6. Kết nối lại các dây còn lại

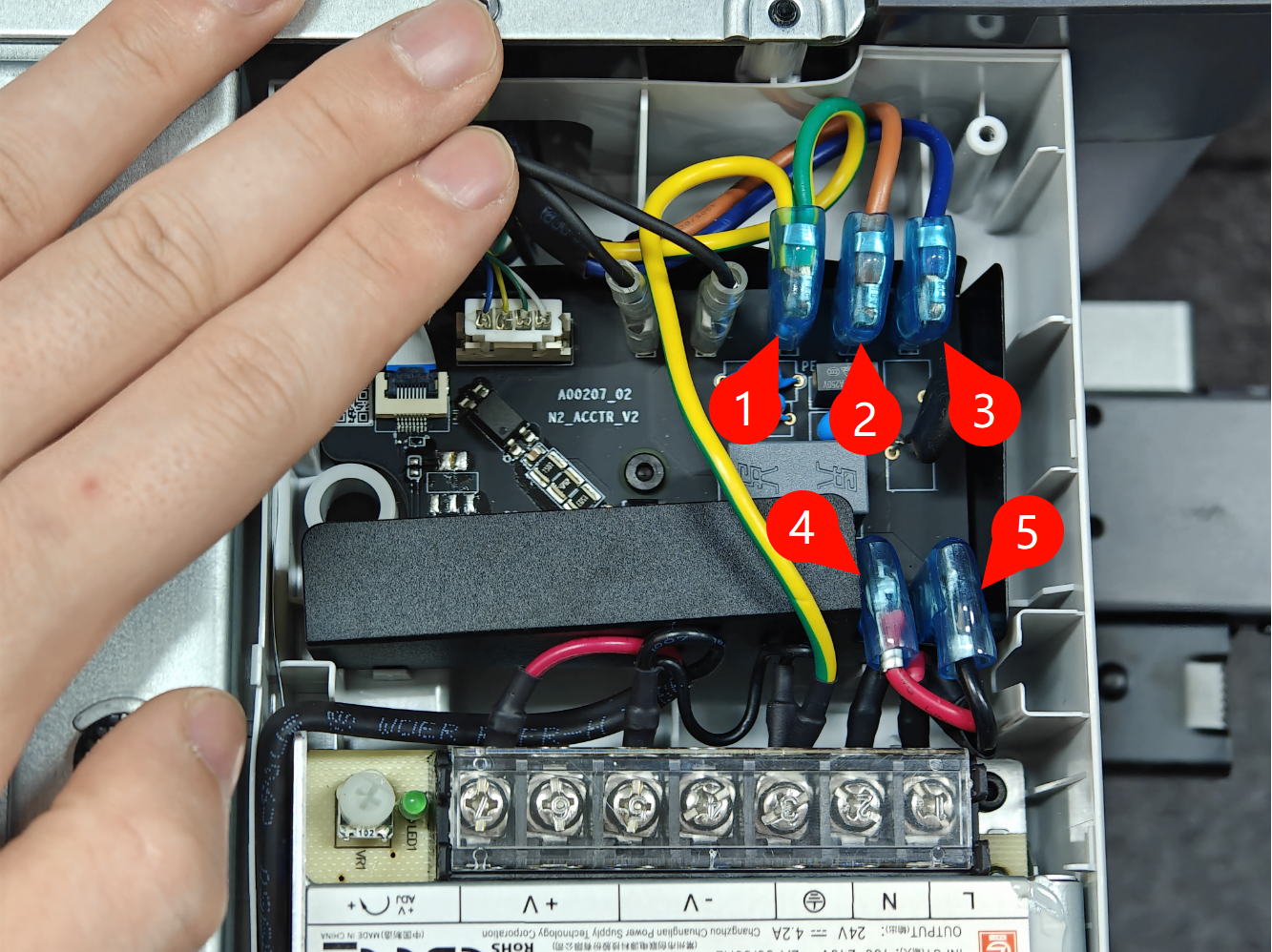

Hoàn tất việc lắp đặt bo mạch AC (AC board) bằng cách kết nối các dây còn lại theo hình minh họa bên dưới:
- Dây tiếp địa (Ground wire) – màu vàng
- Dây pha (Live wire) – màu nâu
- Dây trung tính (Neutral wire) – màu xanh dương
- Dây pha (Live wire) – màu đỏ
- Dây trung tính (Neutral wire) – màu đen
Chú ý: Xác nhận rằng tất cả các dây đều có lớp bảo vệ silicone trong suốt bao phủ hoàn toàn phần đầu nối để đảm bảo quá trình lắp đặt thành công.
Hình ảnh phía trên thể hiện trạng thái lắp đặt đúng.
7. Lắp lại nắp đáy của máy in
Bây giờ bạn có thể tiến hành lắp lại nắp đáy vào máy in.

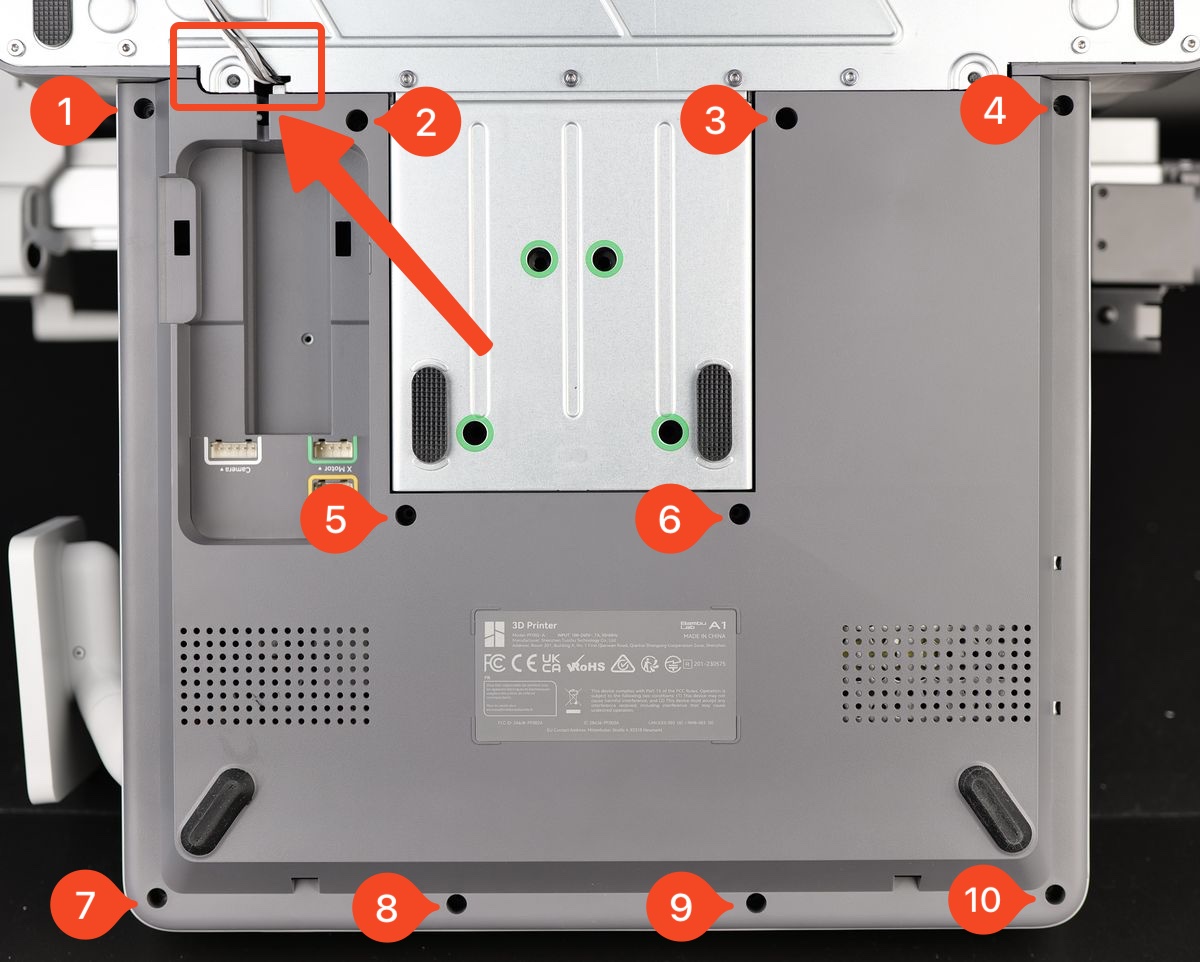

Đặc biệt chú ý đến dây motor ở góc trên bên trái (được đánh dấu bằng mũi tên đỏ trong hình bên dưới). Tránh ấn nắp vào vị trí khi dây chưa được sắp xếp đúng.
Nắp sẽ được gài (clip) vào vị trí, sau đó bạn tiến hành lắp lại 10 con vít và đảm bảo không siết quá chặt.

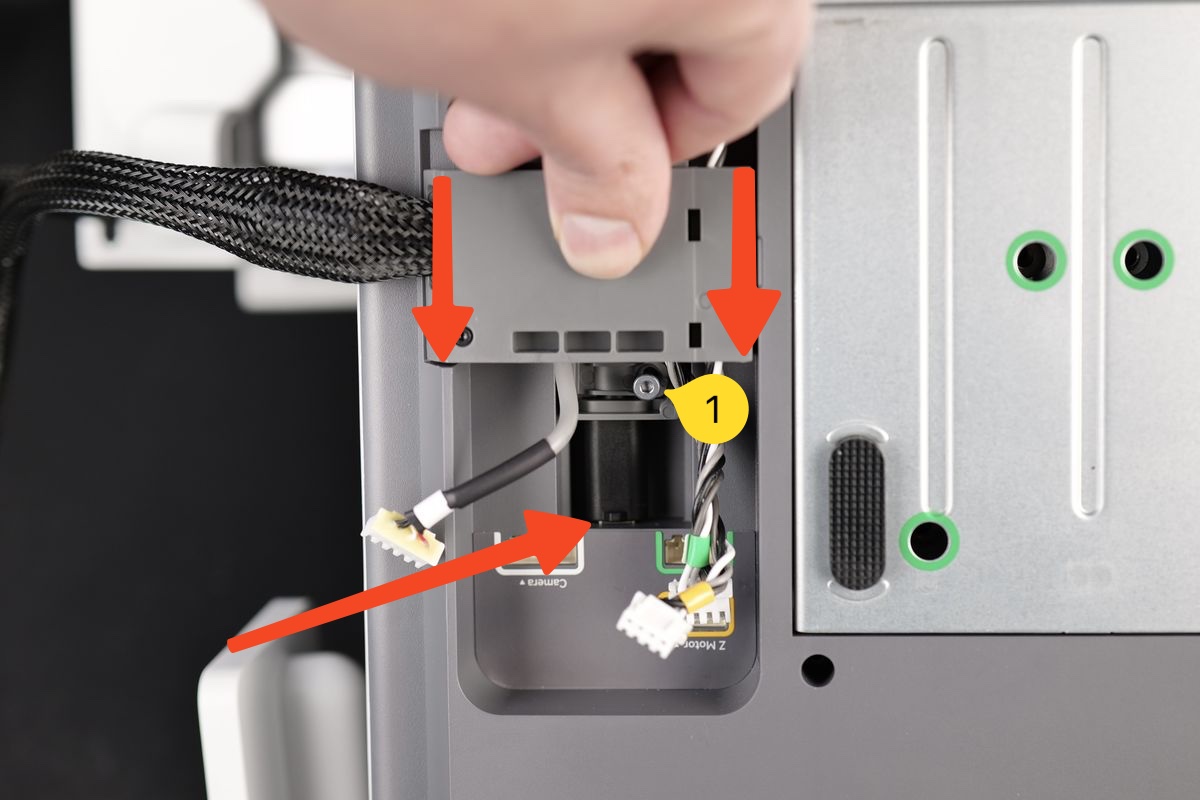

8. Lắp giá đỡ dây (wire bracket) và kết nối dây
Ở bước cuối cùng, căn chỉnh chính xác giá đỡ dây (wire bracket), sau đó đẩy xuống dưới đồng thời đảm bảo cáp USB được ép sát hoàn toàn vào khung máy in.
Tiếp theo, siết vít như hình minh họa để cố định. Tránh siết quá chặt vì vít được bắt vào khung nhựa.

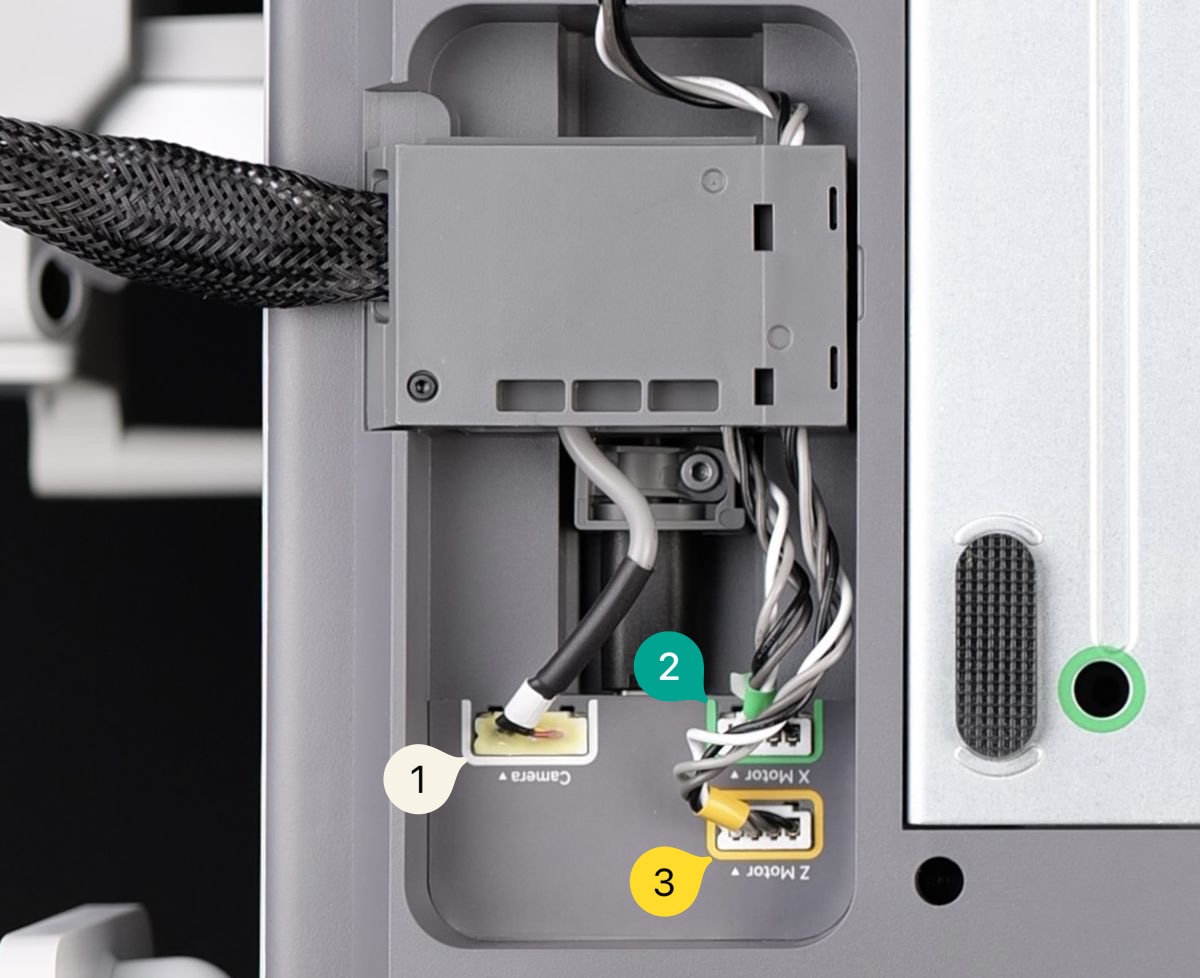

Tiếp theo, hãy kết nối lại các dây cáp của Camera, Motor X và Motor Z để hoàn tất quá trình cài đặt.
Quá trình cài đặt đã hoàn tất.
Kiểm tra hoạt động
Để đảm bảo mọi thứ hoạt động đúng, hãy bật máy in và thử gia nhiệt bàn nhiệt (heatbed) lên 50°C.
Nếu nhiệt độ bàn nhiệt tăng lên, điều đó xác nhận việc lắp đặt đã chính xác.
Bước hiệu chuẩn sau khi thực hiện
Không cần hiệu chuẩn sau khi thay board mạch AC máy in 3D Bambu Lab A1 Combo.
Các vấn đề có thể gặp và cách xử lý
Nếu bạn gặp sự cố trong quá trình lắp đặt bo mạch AC (AC board) mới, vui lòng kiểm tra các vấn đề và giải pháp dưới đây:
Camera không hoạt động
Xác nhận dây camera đã được lắp đúng hoàn toàn như ở Bước 8: Lắp giá đỡ dây (wire bracket) và kết nối dây.
Trục X / trục Z không hoạt động
Xác nhận dây motor trục X và trục Z đã được lắp đúng hoàn toàn như ở Bước 8: Lắp giá đỡ dây (wire bracket) và kết nối dây.
Màn hình hiển thị lỗi
Cáp USB có thể chưa được cắm hoàn toàn. Hãy nới lỏng vít giữ giá đỡ dây (wire bracket), sau đó kết nối lại cáp USB như hướng dẫn ở Bước 8.
Bàn nhiệt (heatbed) không gia nhiệt
Bàn nhiệt có thể bị lỗi. Hãy báo cáo sự cố này tới bộ phận hỗ trợ khách hàng (Customer Support) và chờ phản hồi để được cung cấp giải pháp.
