Trong bài viết này, 3D THINKING sẽ hướng dẫn bạn chi tiết cách thay thế cụm đầu nóng hoàn chỉnh cho bộ đùn (Extruder Filament Sensor) trên dòng máy P1 Series một cách an toàn và hiệu quả.

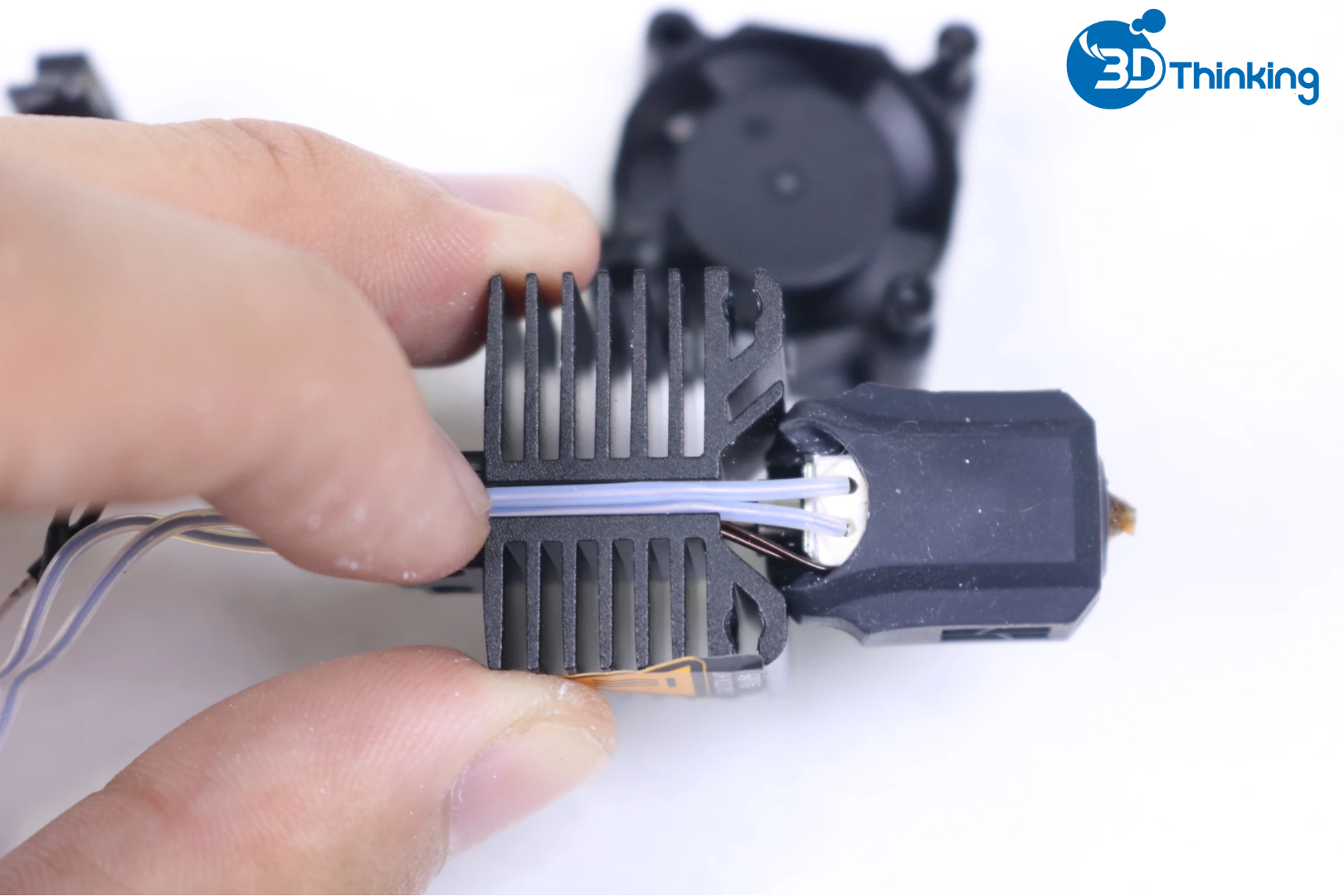

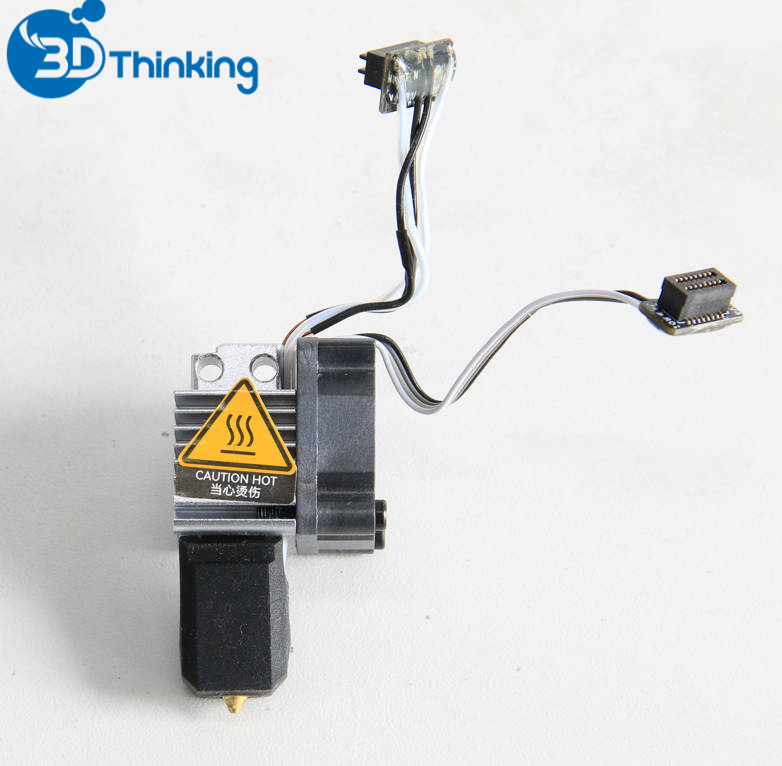

Cụm đầu đùn nóng hoàn chỉnh (complete hotend assembly)
Lưu ý: Nếu bạn đã thay đầu in (nozzle) với thông số khác, vui lòng đảm bảo cập nhật thủ công thông tin đầu in (nozzle) trên màn hình trước khi in.
Cảnh báo an toàn trước khi thay thế cụm đầu đùn nóng
- Việc tắt nguồn máy in là bắt buộc trước khi thực hiện bất kỳ thao tác bảo trì nào trên máy in và các linh kiện điện tử của nó, bao gồm cả dây của cụm đầu in (toolhead), bởi vì nếu để máy vẫn bật trong quá trình thao tác có thể gây ra đoản mạch, dẫn đến hư hỏng điện và các nguy cơ mất an toàn.
- Khi bạn thực hiện bảo trì hoặc khắc phục sự cố cho máy in, bạn có thể cần tháo rời một số bộ phận, bao gồm cả cụm đầu đùn nóng (hotend). Quá trình này có thể làm lộ ra các dây dẫn và linh kiện điện tử, những thành phần này có thể gây đoản mạch nếu chúng tiếp xúc với nhau hoặc với các bộ phận kim loại/điện khác khi máy vẫn đang bật. Điều này có thể làm hỏng hệ thống điện tử của máy in và gây ra các hư hỏng nghiêm trọng hơn.
- Vì vậy, điều cần thiết là phải tắt máy in và ngắt kết nối khỏi nguồn điện trước khi tiến hành bất kỳ công việc bảo trì nào. Điều này sẽ giúp ngăn ngừa đoản mạch và bảo vệ các linh kiện điện tử của máy in. Bằng cách này, bạn có thể tránh được những hư hỏng tiềm ẩn và đảm bảo quá trình bảo trì được thực hiện an toàn và hiệu quả trước khi thay thế cụm đầu đùn nóng.
Thông báo cài đặt phần mềm Bambu Studio

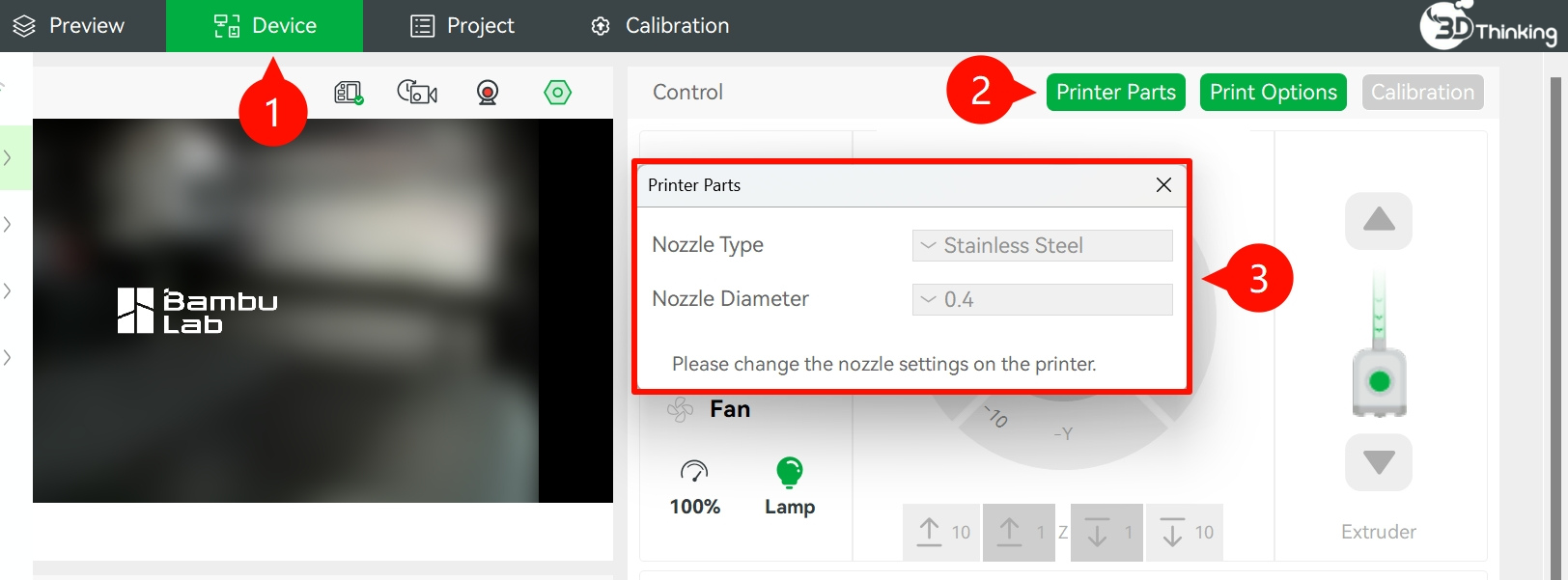

Trong phiên bản mới nhất của Bambu Studio (Bambu_Studio_win_public-v02.01.01.52-20250616155614), tùy chọn chỉnh sửa thông tin đầu in (nozzle) trong mục “Printer Parts” đã bị vô hiệu hóa (như hiển thị trong ảnh chụp màn hình bên dưới) và hiện chỉ dùng để hiển thị.
Một số người dùng có thể nhầm lẫn đây là lỗi phần mềm hoặc phần cứng do sự thay đổi so với các phiên bản trước. Tuy nhiên, điều chỉnh này nhằm nâng cao tính nhất quán trong vận hành và đảm bảo an toàn cho người dùng. Việc thay đổi đầu in (nozzle) phải được thực hiện trực tiếp trên máy in. Việc cho phép chỉnh sửa thông qua giao diện phần mềm có thể khiến người dùng mới hiểu nhầm rằng không cần thay đầu in (nozzle) vật lý trước khi in.
Công cụ cần chuẩn bị khi thay thế cụm đầu đùn nóng
Cụm đầu đùn nóng mới (New hotend assembly)
Lục giác H2.0 (H2.0 Allen key)
Cần chuẩn bị gì trước khi thay thế cụm đầu đùn nóng
Tháo sợi nhựa in 3D (unload filament), đảm bảo nhiệt độ đầu in (nozzle) đã giảm xuống dưới 50°C và máy in đã được tắt nguồn.
Video hướng dẫn
Hướng dẫn tháo cụm đầu đùn nóng
Bước 1 – Tháo nắp trước cụm đầu in (Toolhead Front Cover)

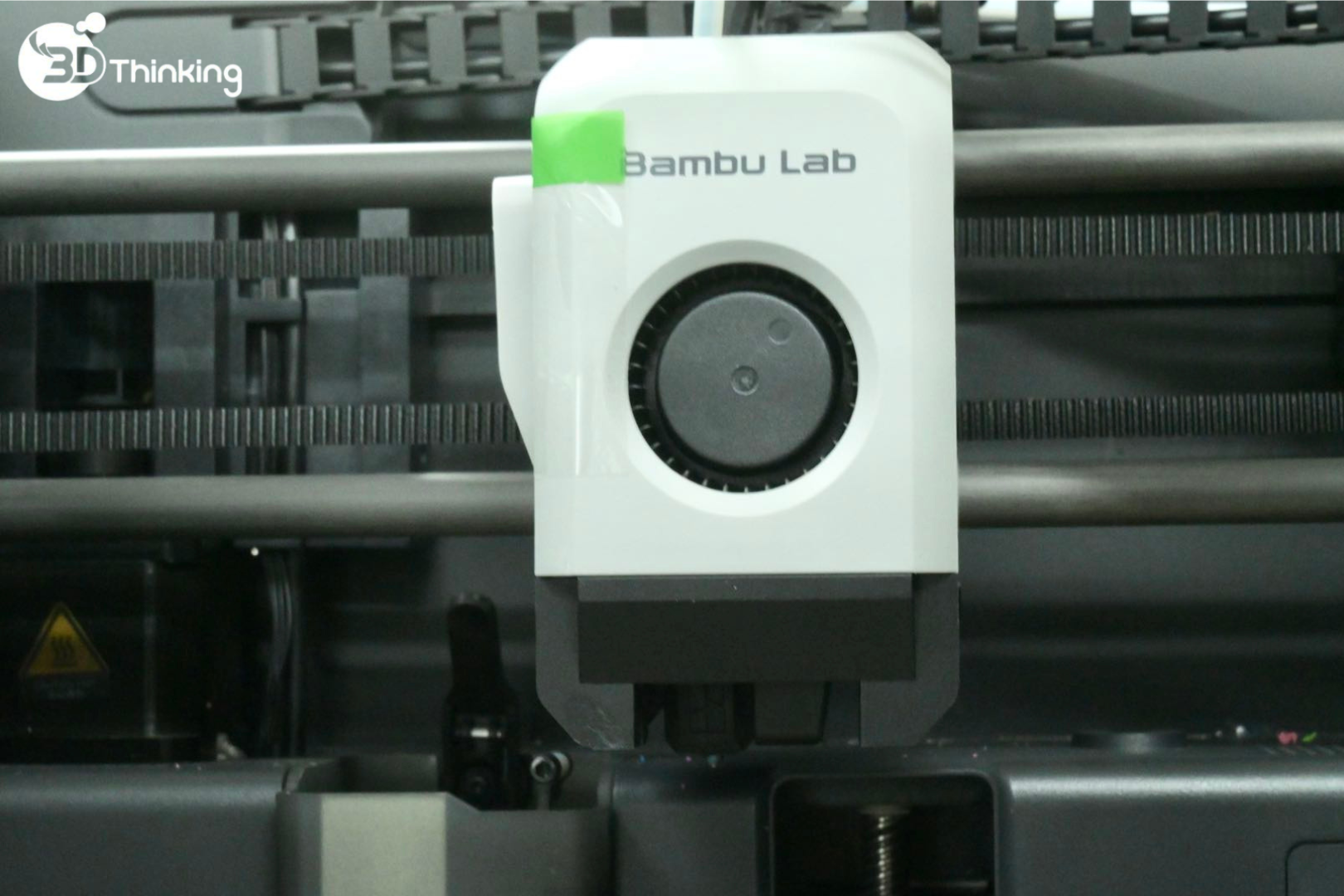

Mở nắp trước cụm đầu in (toolhead front cover), ngắt kết nối quạt cụm đầu in (toolhead fan connector), và tháo nắp trước.
 |  |
Bước 2 – Ngắt kết nối cáp

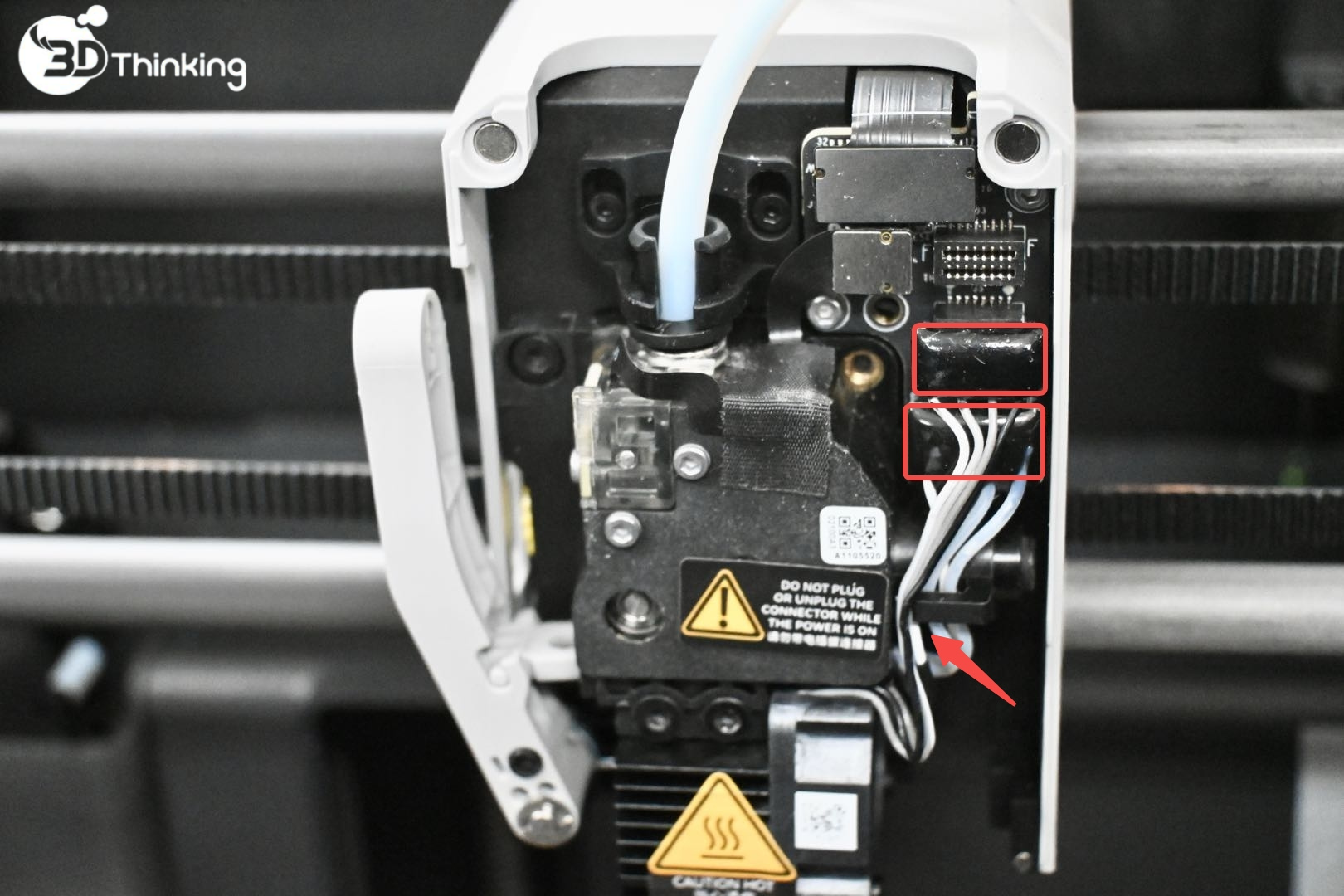

Ngắt kết nối quạt làm mát cụm đầu đùn nóng ở phía trên (hotend cooling fan), cảm biến nhiệt (thermistor), và dây sưởi gốm (ceramic heater – phía dưới). Sau đó, tháo các dây cáp ra khỏi các kẹp giữ dây.
Bước 3 – Tháo cụm đầu đùn nóng (Hotend Assembly)

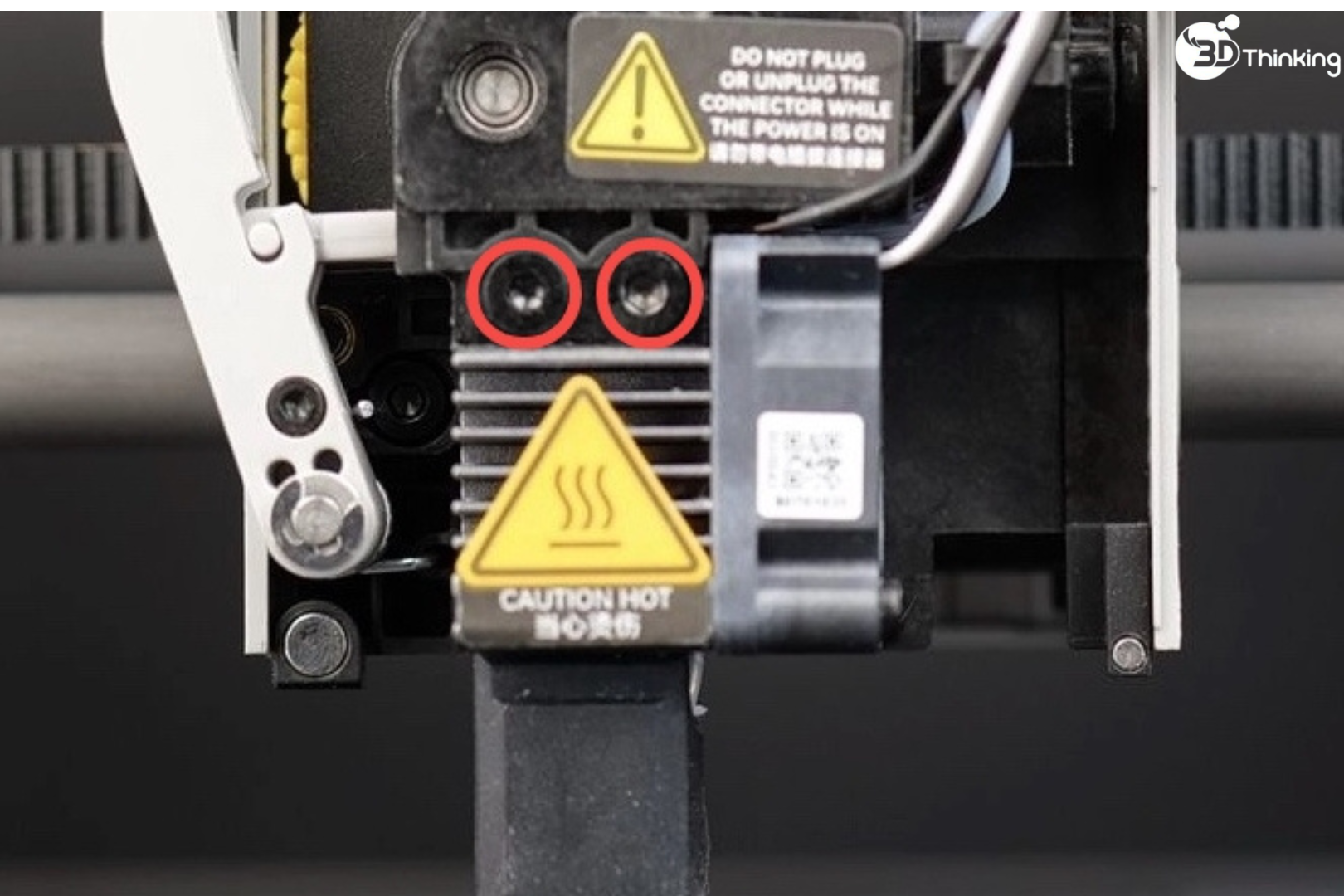

Sử dụng lục giác H2.0 (H2.0 hex key) để tháo 2 vít và lấy cụm đầu đùn nóng (hotend) ra.
Bước 4 – Tháo rời cụm đầu đùn nóng (Hotend Assembly)
`1. Tháo quạt làm mát cụm đầu đùn nóng (hotend cooling fan).
2. Tháo ống bọc silicone.
3. Tháo kẹp cố định.
4. Tháo bộ gia nhiệt gốm (ceramic heater) và cảm biến nhiệt (thermistor).
Hướng dẫn lắp đặt cụm đầu đùn nóng
Bước 1 – Lắp ráp cụm đầu đùn nóng (Hotend Assembly)

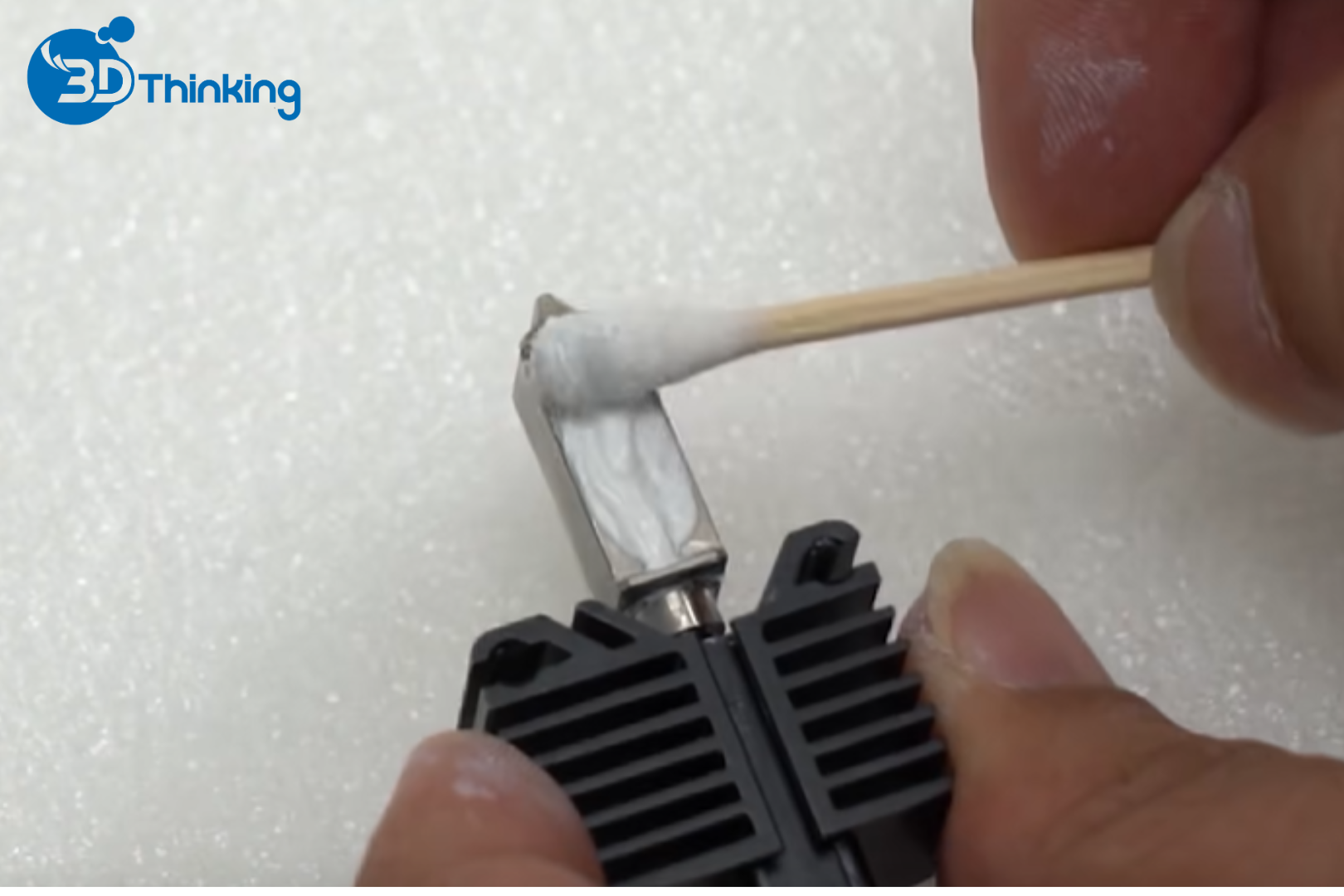

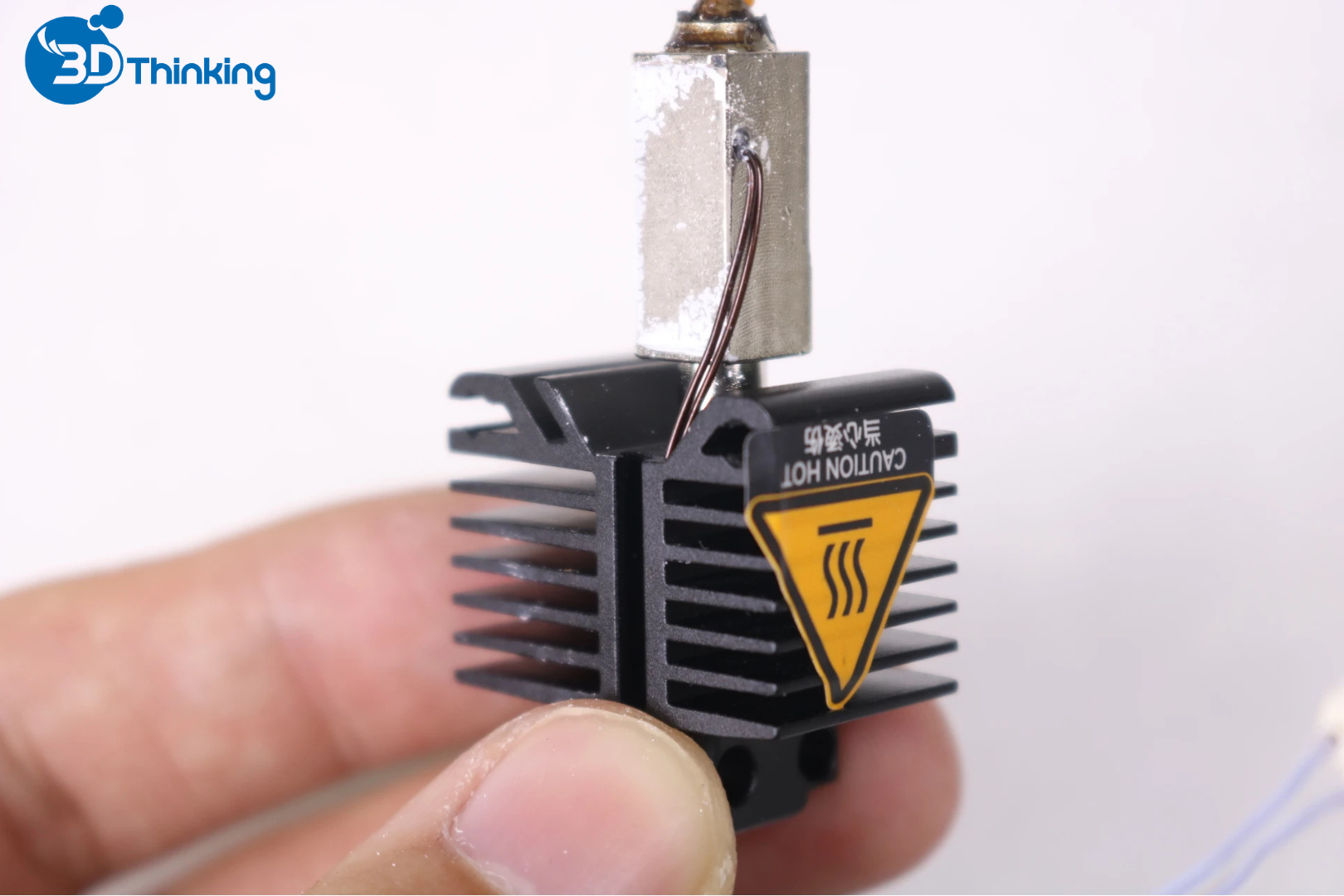

1. Bôi keo tản nhiệt mới.

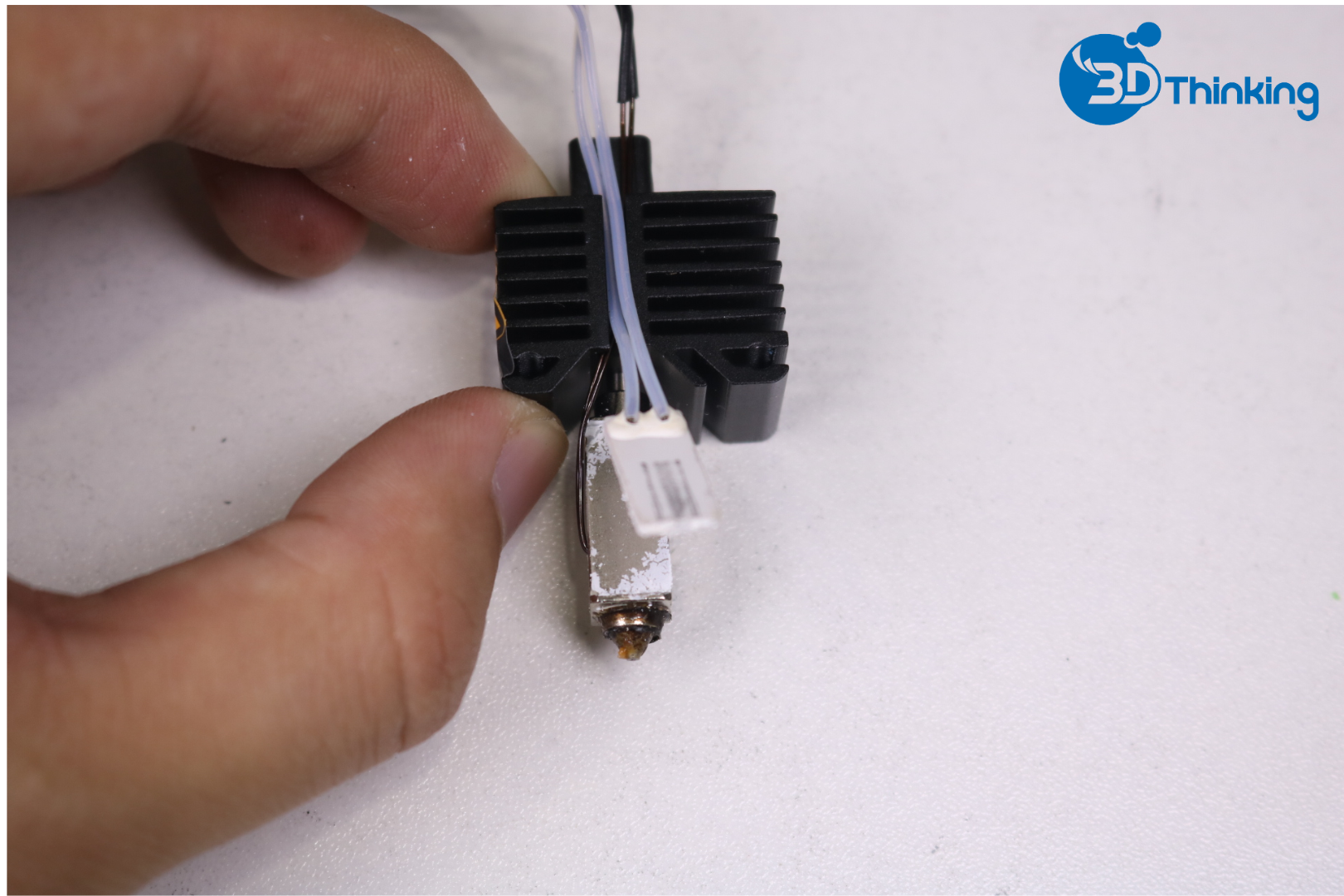

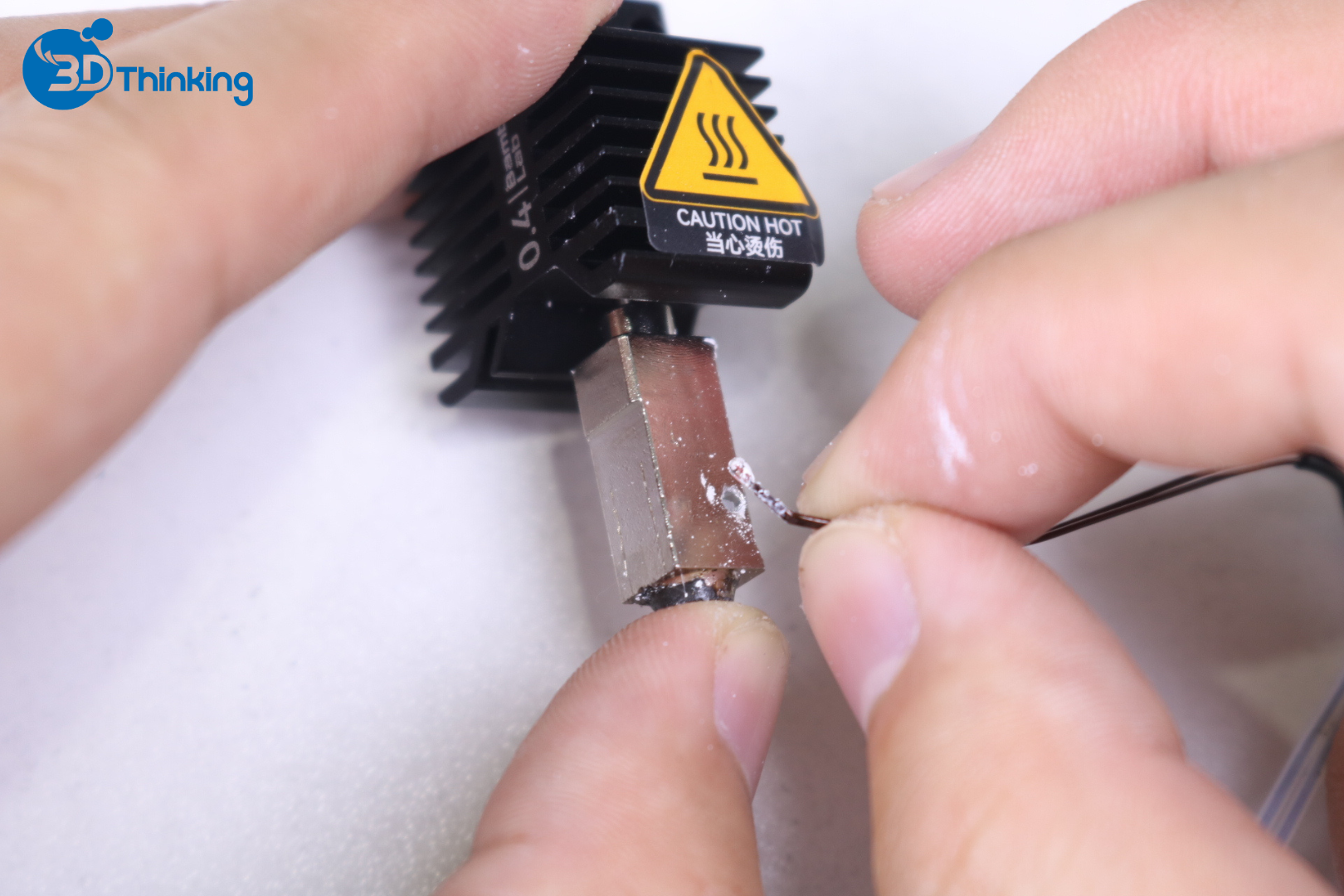

2. Lắp cảm biến nhiệt (thermistor) và đi sẵn dây cáp của nó theo đường đi dây.

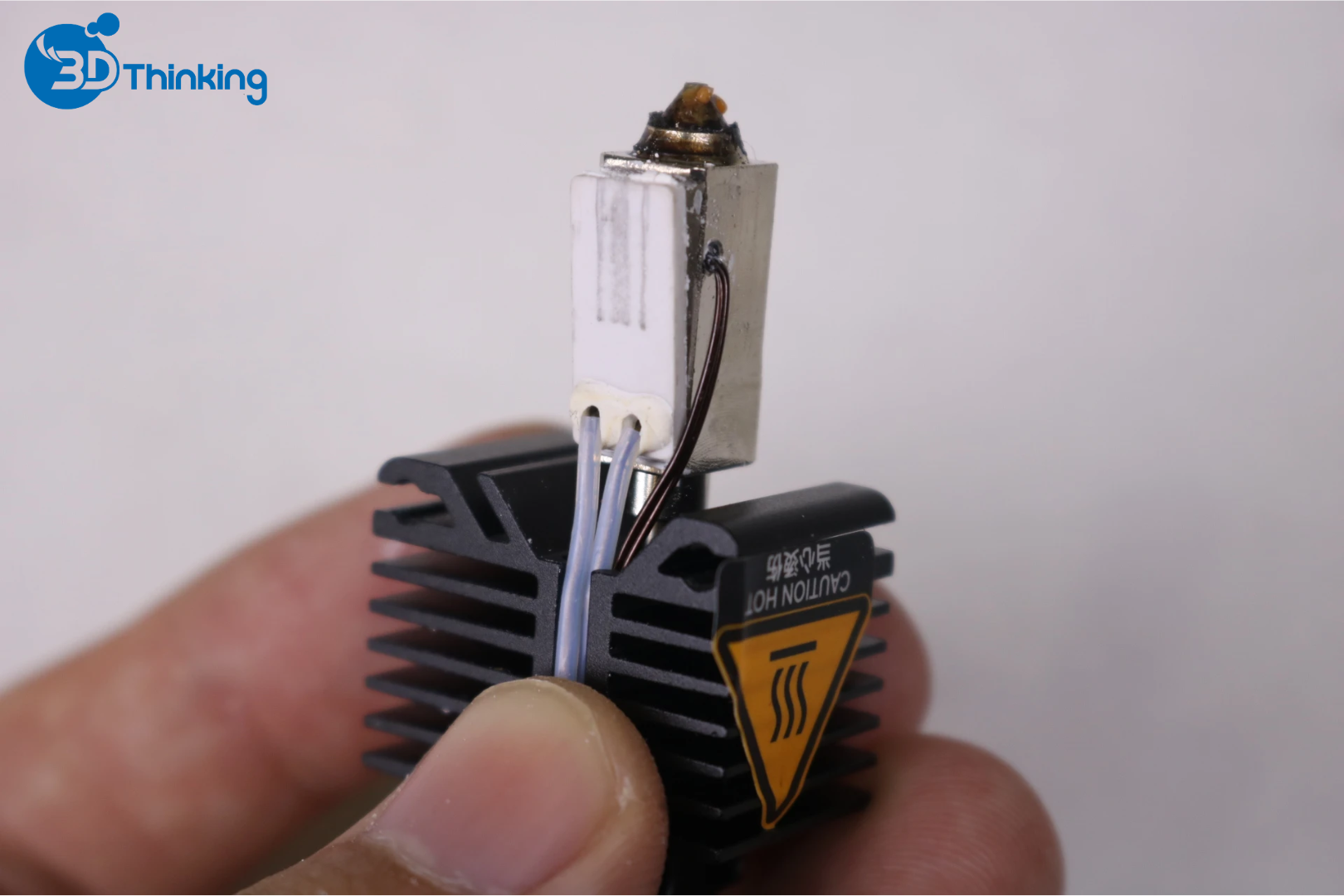

Sau đó, lắp bộ gia nhiệt gốm (ceramic heater), sử dụng dây cáp của nó để cố định dây cáp thermistor.

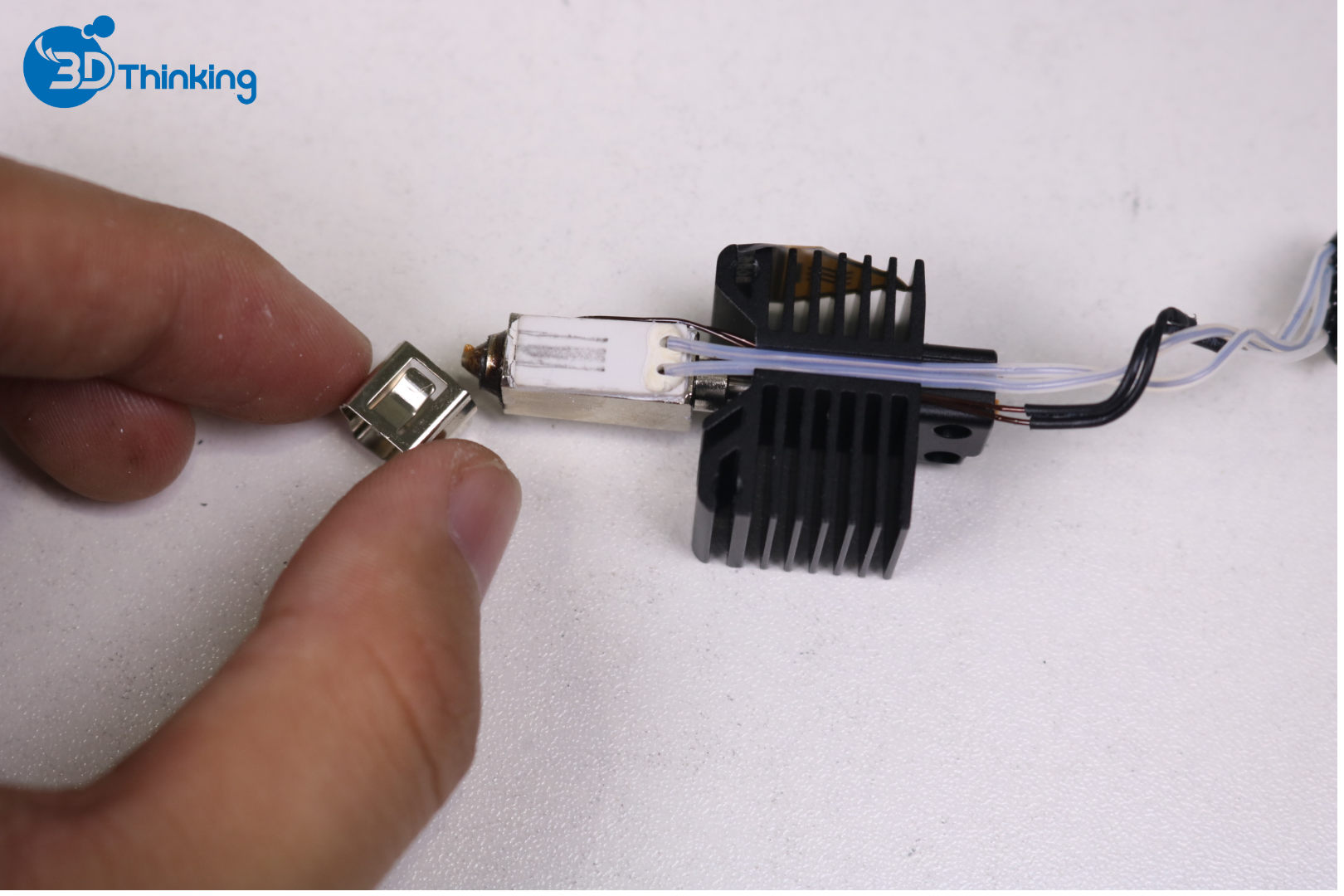

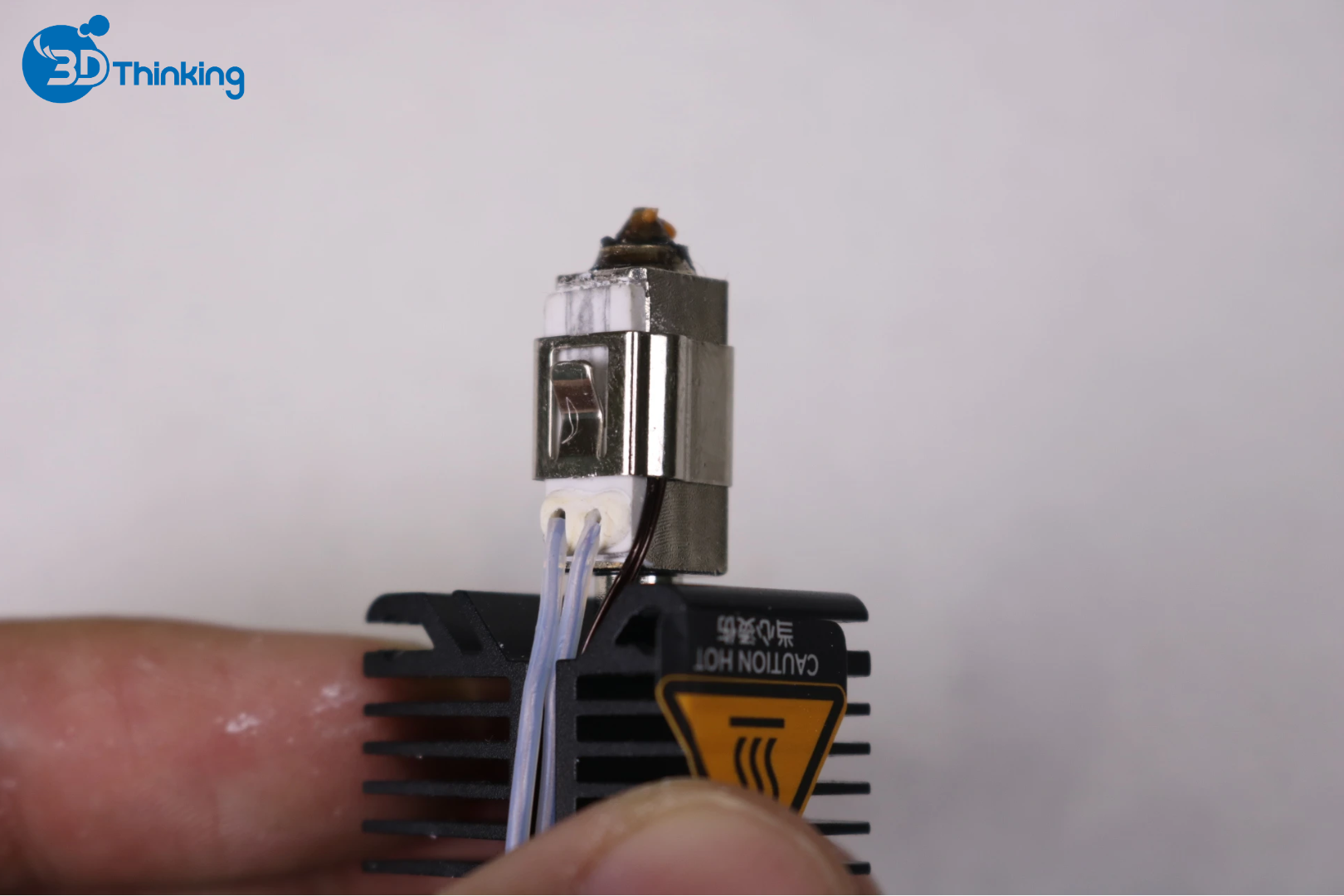

3. Lắp kẹp cố định.

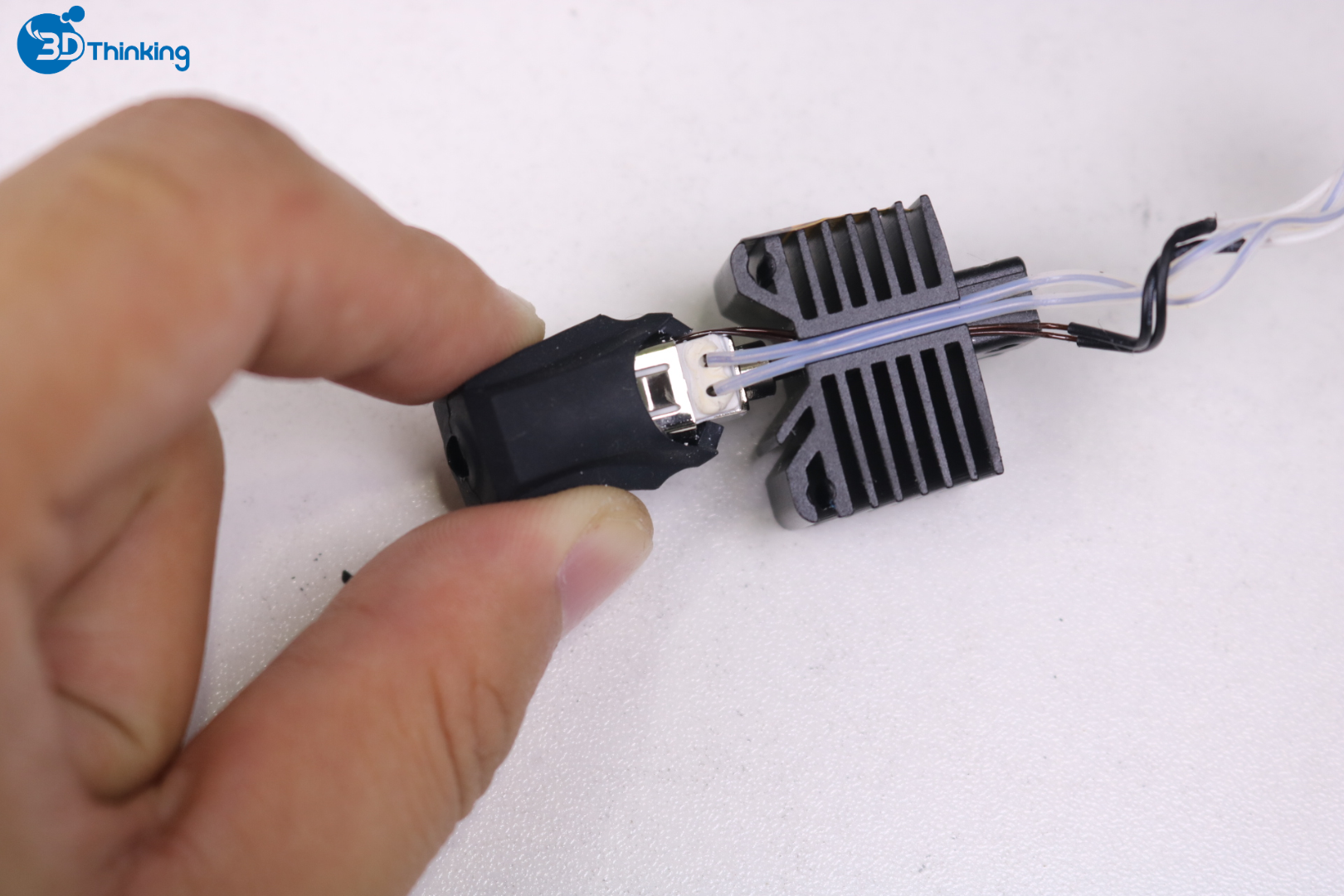

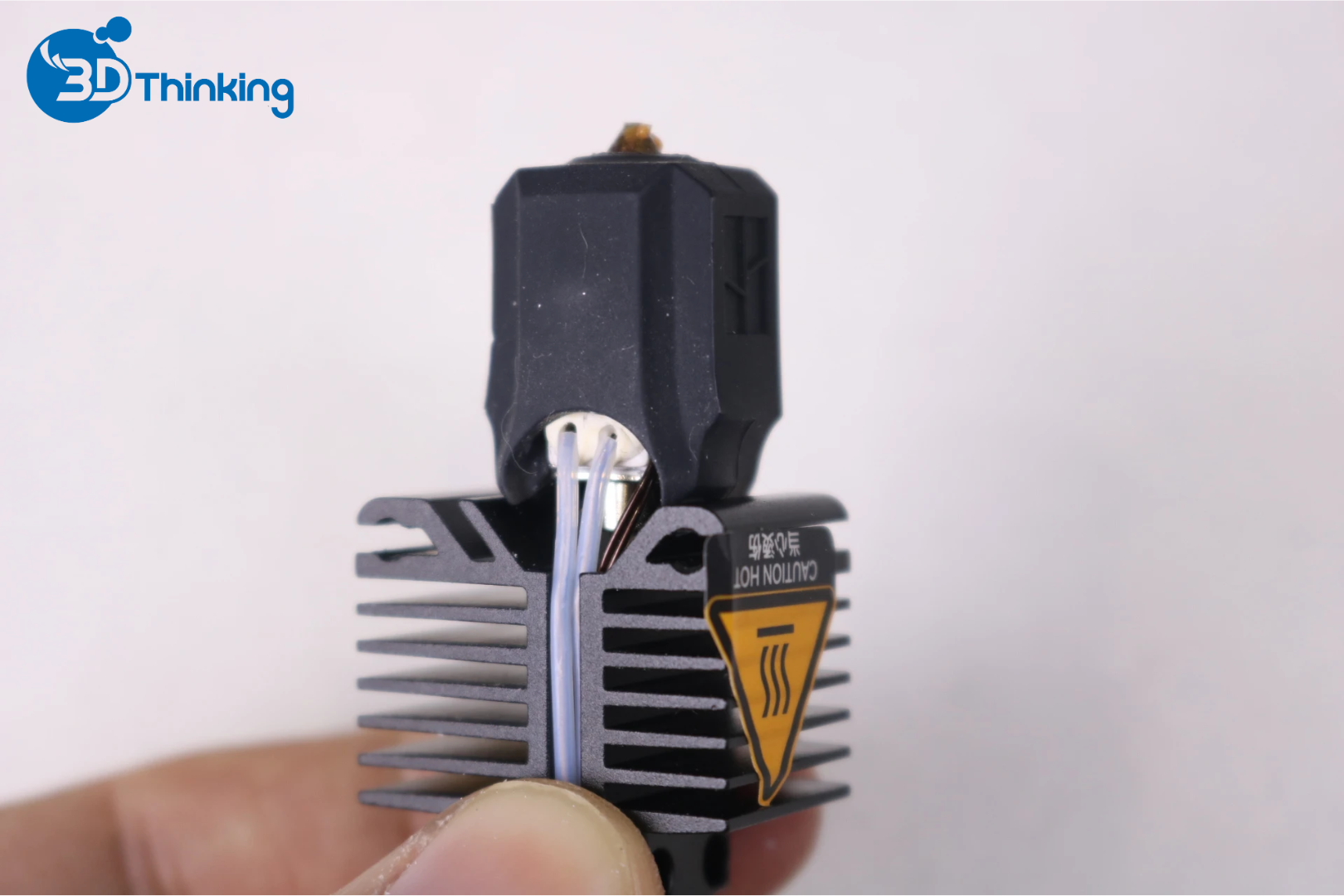

4. Lắp vỏ silicone.
5. Đảm bảo các dây cáp nằm đúng trong rãnh dẫn dây.

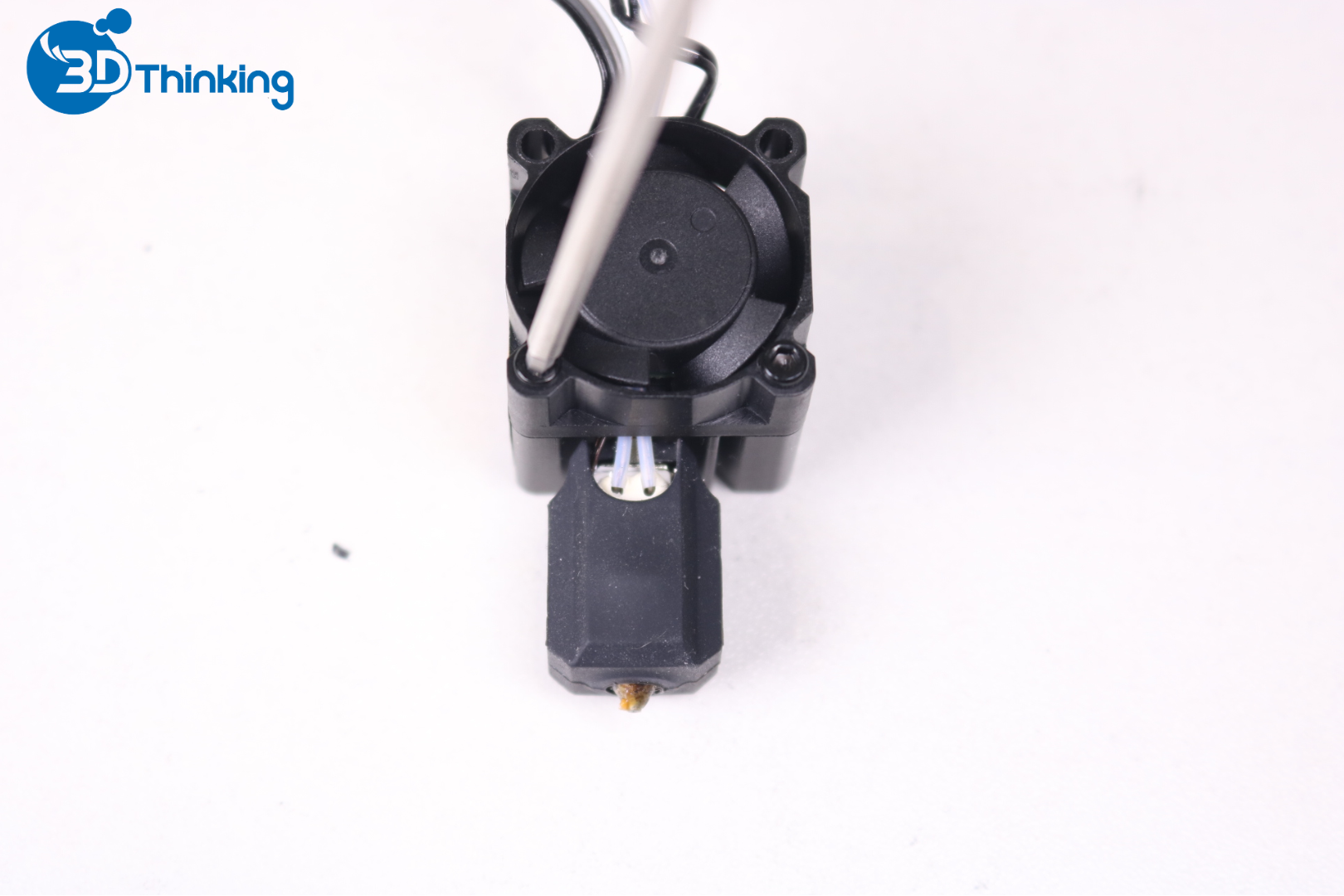

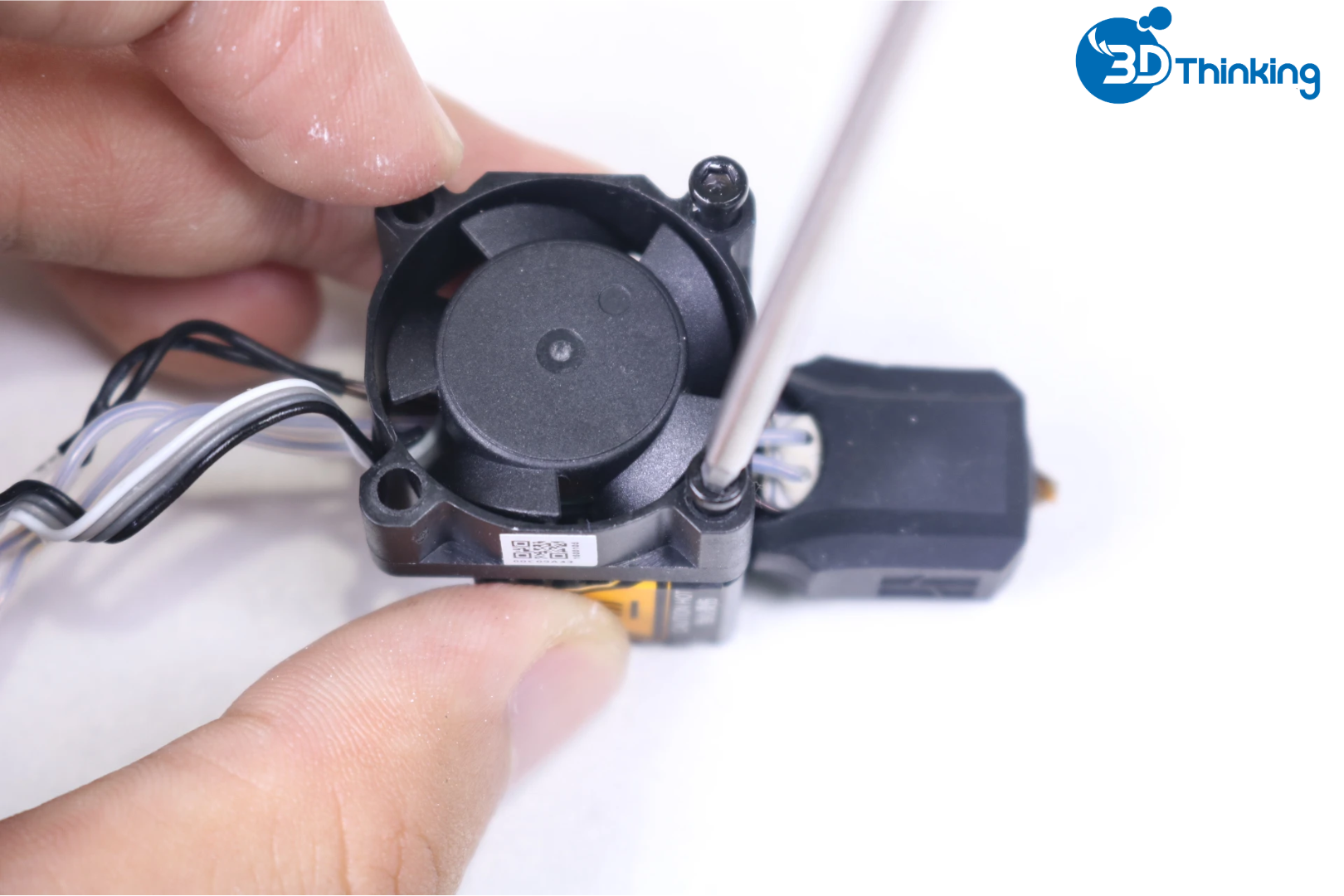

Sau đó lắp quạt làm mát cụm đầu đùn nóng (hotend cooling fan).
Bước 2 – Lắp cụm đầu đùn nóng (Hotend Assembly)

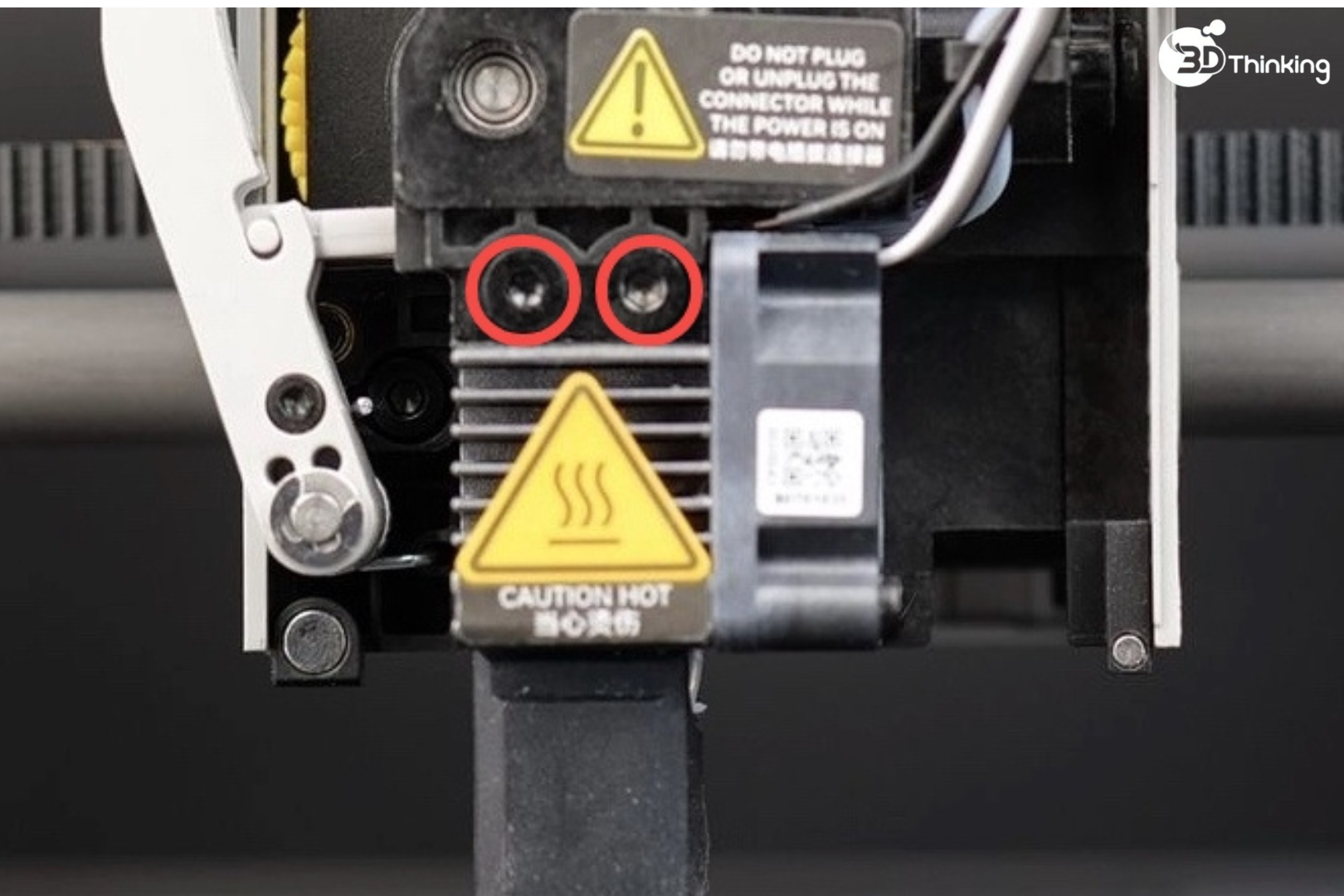

Đặt cụm đầu đùn nóng (hotend) vào cụm đầu in (toolhead), lắp 2 vít cố định và siết chặt bằng lục giác H2.0 (H2.0 hex key).
Bước 3 – Kết nối cáp cụm đầu đùn nóng (Hotend Cables)

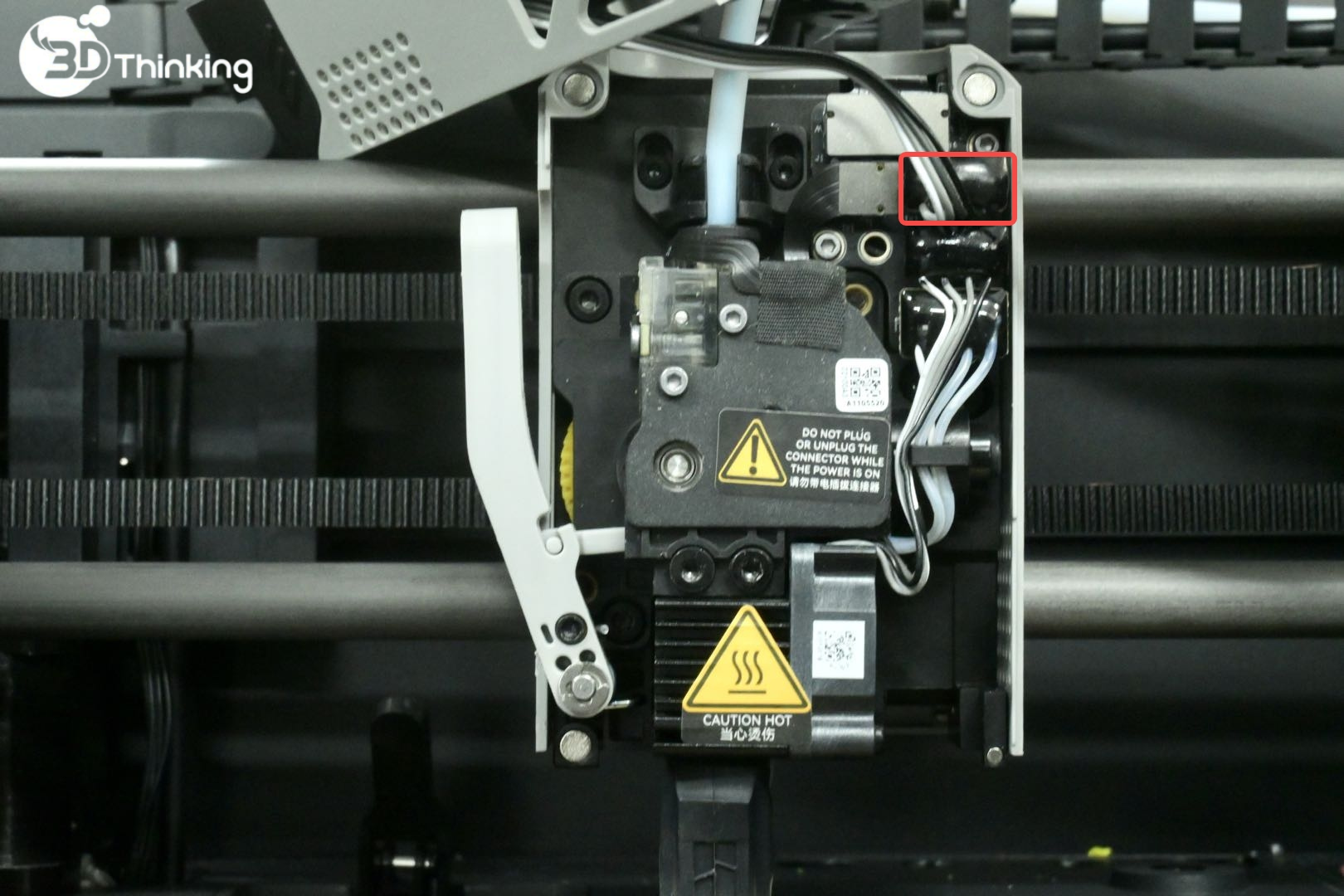

Cố định dây cáp quạt làm mát cụm đầu đùn nóng, cảm biến nhiệt (thermistor), và bộ gia nhiệt gốm (ceramic heater – phía dưới) vào các kẹp giữ dây, sau đó kết nối chúng vào bo mạch giao tiếp.
Bước 4 – Lắp cụm nắp trước

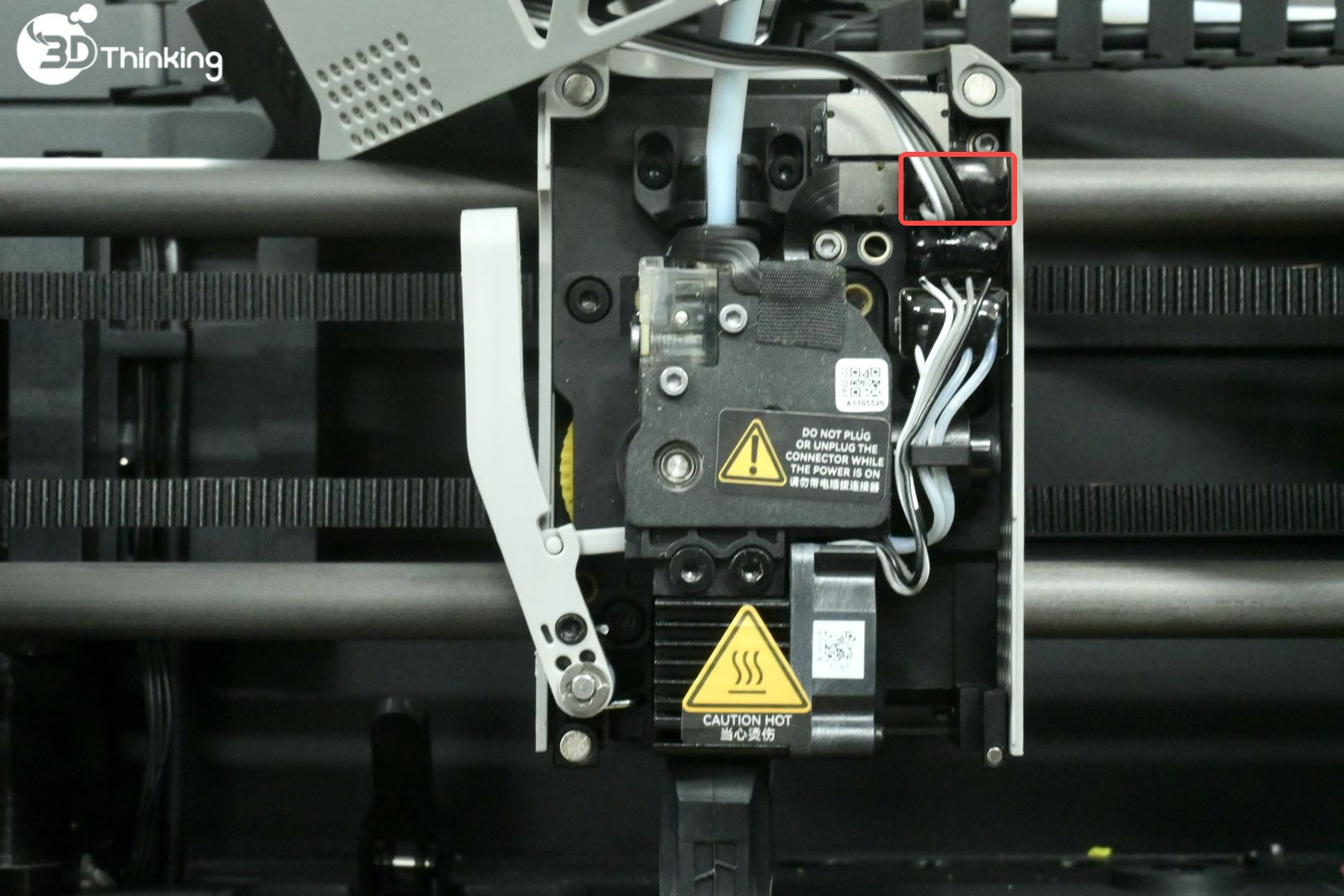

Kết nối cáp quạt của nắp trước vào bo mạch giao tiếp và đóng nắp trước.
 |  |
Đồng bộ thông tin đầu in trên thiết bị

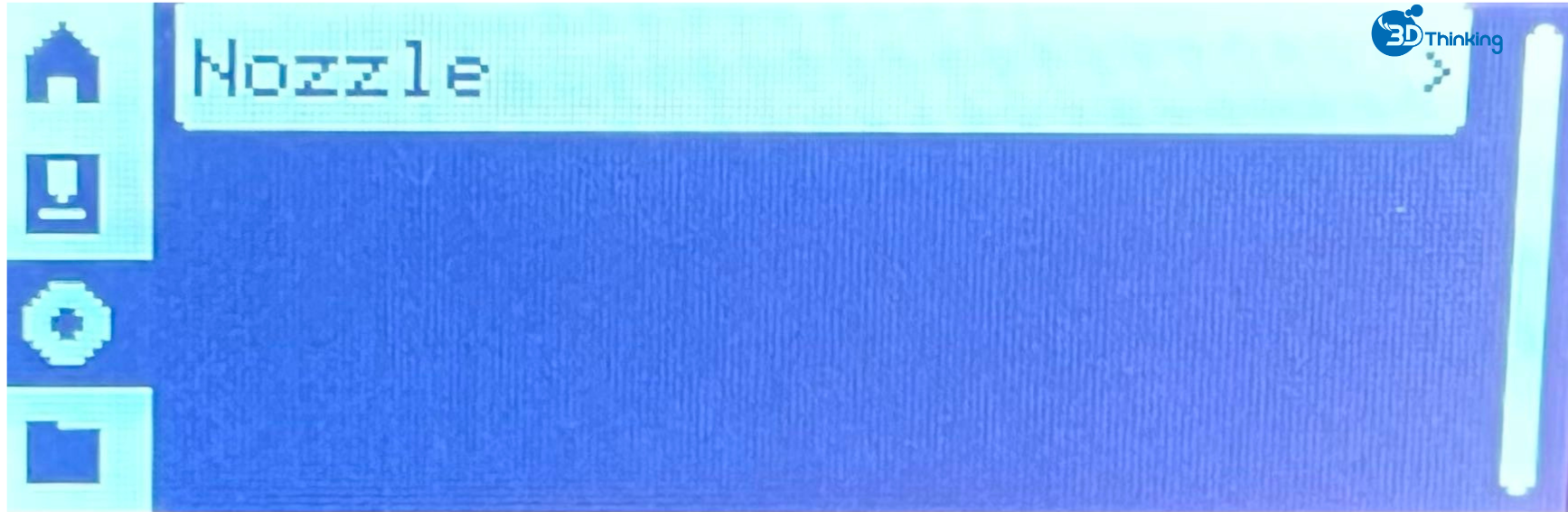

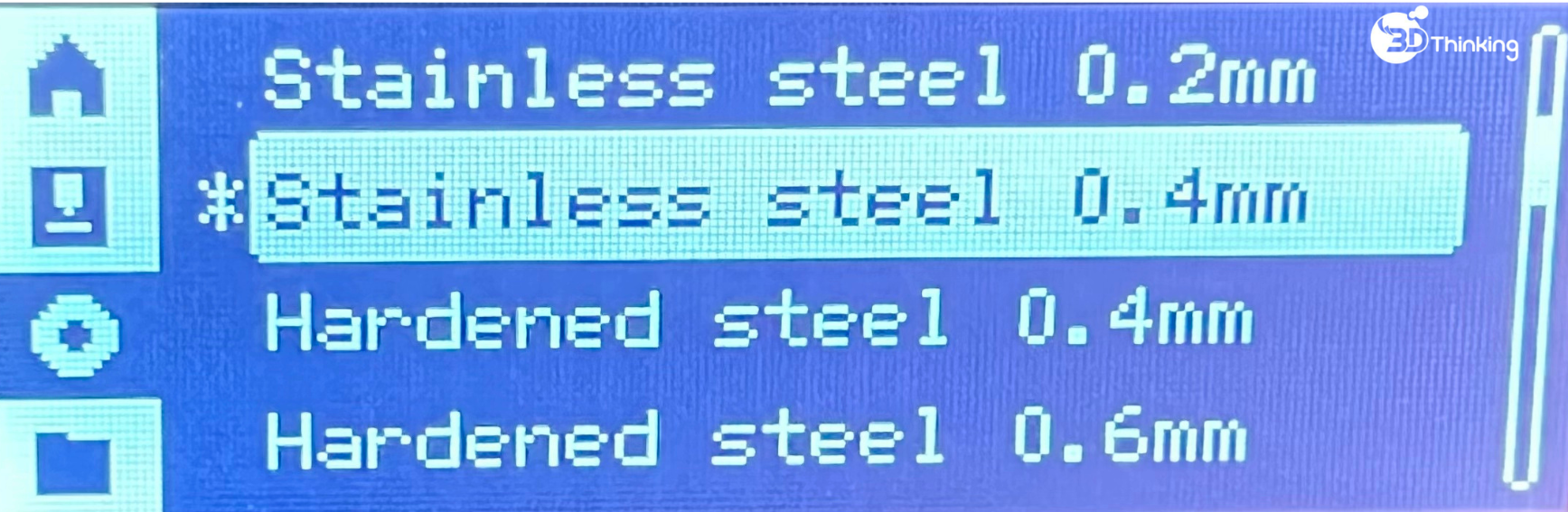

Nếu bạn đã thay thế cụm đầu đùn nóng (hotend) bằng loại có đường kính hoặc vật liệu khác, vui lòng đảm bảo cập nhật thủ công thông tin đầu in (nozzle) trên màn hình trước khi in:
Cách kiểm tra khi đã thay thế cụm đầu đùn nóng

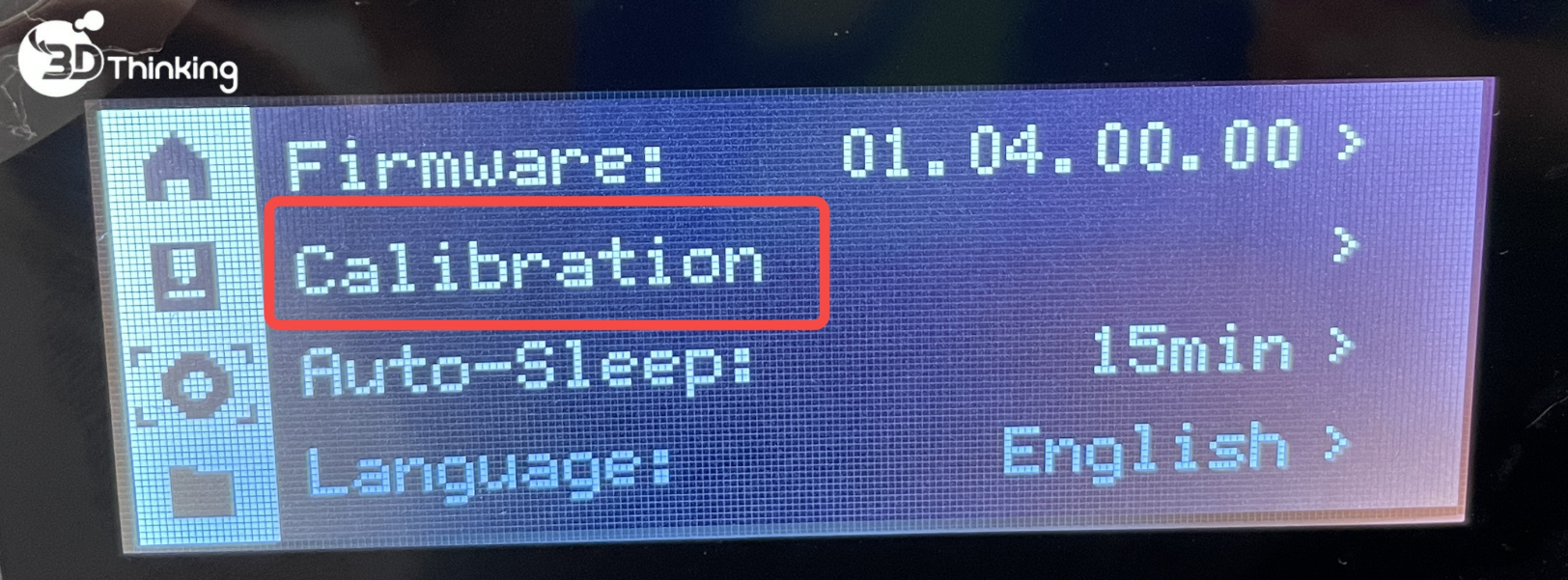

Bật nguồn máy in và chạy quá trình hiệu chuẩn thiết bị. Quá trình này mất khoảng 20 phút. Nếu quá trình hoàn tất thành công, nghĩa là thao tác đã thành công và thay thế cụm đầu đùn nóng một cách hoàn chỉnh.
Ghi chú cuối
Chúng tôi hy vọng hướng dẫn thay thế cụm đầu đùn nóng chi tiết này đã hữu ích và cung cấp đầy đủ thông tin. Để đảm bảo thực hiện an toàn và hiệu quả, nếu bạn có bất kỳ thắc mắc hoặc vấn đề nào liên quan đến quy trình được mô tả trong bài viết này, 3D THINKING khuyến nghị gửi form hỗ trợ hoặc liên hệ tổng đài 19007451 về vấn đề của bạn. Đội ngũ kỹ thuật viên 3D THINKING sẽ phản hồi và hỗ trợ bạn ngay khi nhận được yêu cầu.
