Mở hộp Bambu Lab A1 Combo: Hướng dẫn chi tiết từ A–Z cho người mới

Mở hộp Bambu Lab A1 Combo là bước đầu tiên quan trọng giúp bạn thiết lập máy in 3D đúng cách và tránh các lỗi kỹ thuật không đáng có. Trong bài viết này, 3D THINKING sẽ hướng dẫn bạn chi tiết từng bước từ mở hộp, kiểm tra linh kiện đến lắp ráp hoàn chỉnh.

Lưu ý trước khi mở hộp Bambu Lab A1 Combo

• Nếu máy có chốt chặn trục Z (Z-axis), sử dụng lục giác H2.0 để tháo bỏ.
• Phiên bản đóng gói mới có thể thay đổi một số chi tiết, vì vậy hãy kiểm tra theo sản phẩm thực tế.
• Một số máy đã loại bỏ lớp màng bảo vệ bàn in (heatbed) để tránh lỗi khi sử dụng.

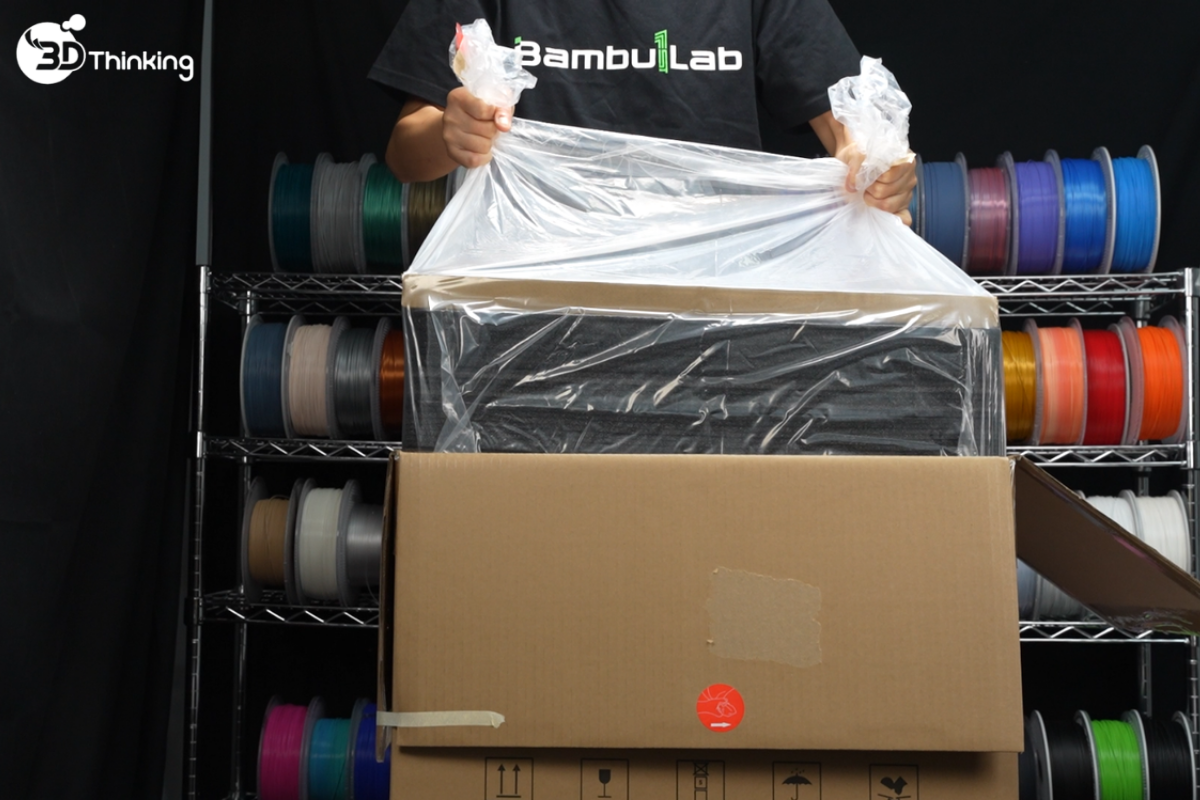

Bước 1: Mở hộp Bambu Lab A1 Combo và lấy máy in

• Dùng tay cầm hai bên túi nhựa để nhấc máy ra khỏi hộp
• Đặt máy trên bề mặt phẳng
• Tháo toàn bộ xốp bảo vệ

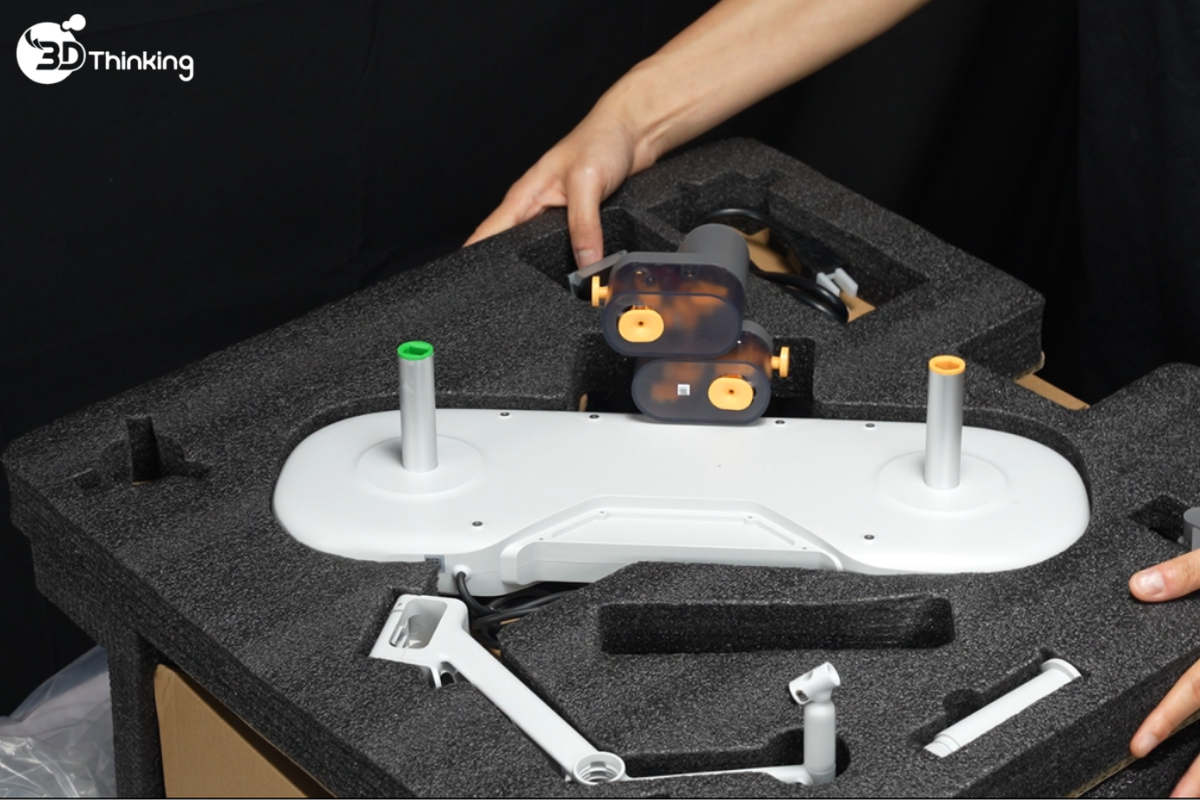

• Đọc hướng dẫn nhanh và lấy các phụ kiện, AMS lite ra ngoài

Lưu ý:

• Không cầm vào trục X khi nhấc máy
• Không cầm vào bàn in gia nhiệt
• Nên cầm vào khung trục Z để đảm bảo an toàn

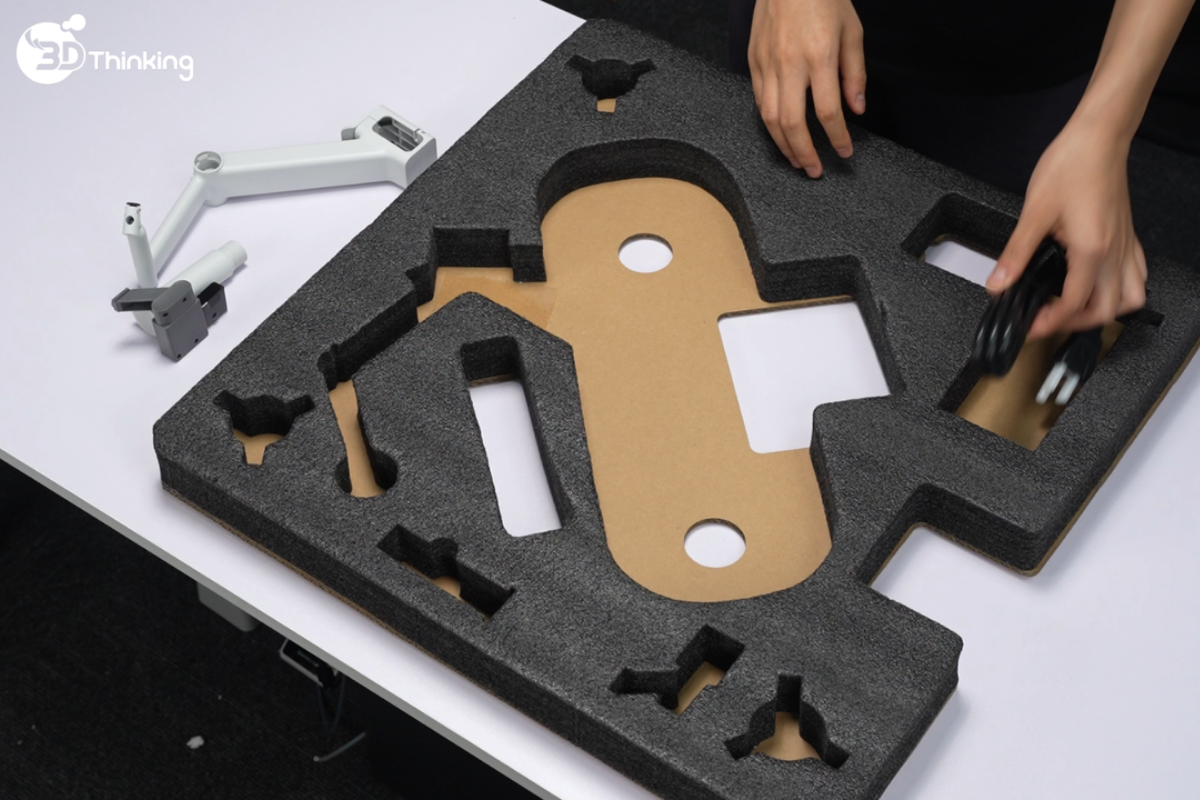

Tháo lớp xốp bảo vệ

Bước 2: Kiểm tra phụ kiện

Khi mở hộp Bambu Lab A1 Combo, bạn sẽ nhận được:

Bước 3: Mở khóa bàn in gia nhiệt (heatbed)

• Xoay phần vỏ đế 90 độ về phía đối diện với màn hình.

• Cắt dây rút phía dưới để mở khóa bàn in gia nhiệt (heatbed).

Bước 4: Lắp ráp đế và khung máy

• Đặt khung máy (printer frame) như hình minh họa, tháo hộp cáp khỏi phần đế.

• Nghiêng vỏ đế (Base Housing) khoảng 45 độ để đưa vào khung máy (Printer Frame).
  (Sử dụng màn hình làm mốc định hướng; nên nâng phía có màn hình cao hơn để thao tác dễ hơn)

• Căn chỉnh các khe khớp với khung máy như hình minh họa.

Trên các máy A1 phiên bản mới, sẽ có hai loại chốt chặn gần khu vực cáp của bàn in gia nhiệt (heatbed).

• Từ từ hạ vỏ đế xuống cho đến khi khớp hoàn toàn với khung máy trên mặt bàn.

Bước 5: Mở khóa cụm đầu in (toolhead)

Cắt dây rút (zip ties) và bìa carton bọc quanh cụm đầu in (toolhead) và trục X (X-axis), sau đó tháo toàn bộ dây rút và lớp đệm xốp khỏi khung máy in.

Lưu ý: Các máy A1 phiên bản mới đã loại bỏ phần bìa carton quanh cụm đầu in (toolhead). Vui lòng tham khảo theo máy thực tế bạn nhận được.

Bước 6: Mở khóa trục Z (Z-axis)

Nếu máy in của bạn có chốt chặn trên trục Z (Z-axis), hãy tháo các vít để tháo bỏ các chốt chặn

Bước 7: Tháo nắp ray trục Y (Y-axis rail cover)

• Đẩy bàn in gia nhiệt (heatbed) hết về phía trước (phía màn hình)

• Mở nắp ray trục Y (Y-axis rail cover).

• Nhẹ nhàng kéo nắp ray trục Y ra ngoài.

Bước 8: Cố định vỏ đế (Base Housing)

• Lắp 10 vít ST3-23 (dùng cho Base Housing) vào các vị trí được đánh dấu màu xanh.

• Đẩy bàn in gia nhiệt (heatbed) về phía còn lại.

• Lắp 2 vít ST3-23 (dùng cho Base Housing) vào các vị trí được đánh dấu màu xanh.

Bước 9: Lắp lại nắp ray trục Y (Y-axis rail cover)

• Đẩy bàn in gia nhiệt (heatbed) hết về phía trước (phía màn hình).

• Nhẹ nhàng trượt nắp ray trục Y về vị trí cũ, đảm bảo khớp đúng ngàm.

Bước 10: Đặt máy in lên bàn để chuẩn bị kết nối hộp cáp (Cable Box)

• Đẩy bàn in gia nhiệt (heatbed) về phía đối diện màn hình.

• Xoay máy A1 90 độ ra phía sau, đặt máy nằm trên mép bàn. (Khuyến nghị đặt một lớp bìa carton trên bàn để bảo vệ bề mặt)

• Trước khi tiếp tục, đảm bảo máy in được đặt ổn định và giữ chắc phần đế máy.

Bước 11: Kết nối hộp cáp (Cable Box)

• Căn chỉnh hai ngàm trên hộp cáp với các lỗ trên vỏ đế (Base Housing).

• Trượt hộp quản lý cáp lên trên cho đến khi cáp Type-C được cắm chắc chắn vào khe. (Không dùng lực mạnh khi cắm cáp)
• Đẩy vào cho đến khi phần kim loại của đầu cáp gần như không còn nhìn thấy.

• Đảm bảo hộp cáp được lắp đúng vị trí và thẳng hàng với các khe, sau đó siết chặt các vít đã được lắp sẵn theo vị trí được đánh dấu.

Bước 12: Kết nối các đầu nối (Connectors)

• Cắm ba dây cáp theo đúng màu sắc tương ứng.

• Đưa dây có nhãn màu vàng vào khe cáp, sau đó đóng nắp hộp cáp lại.

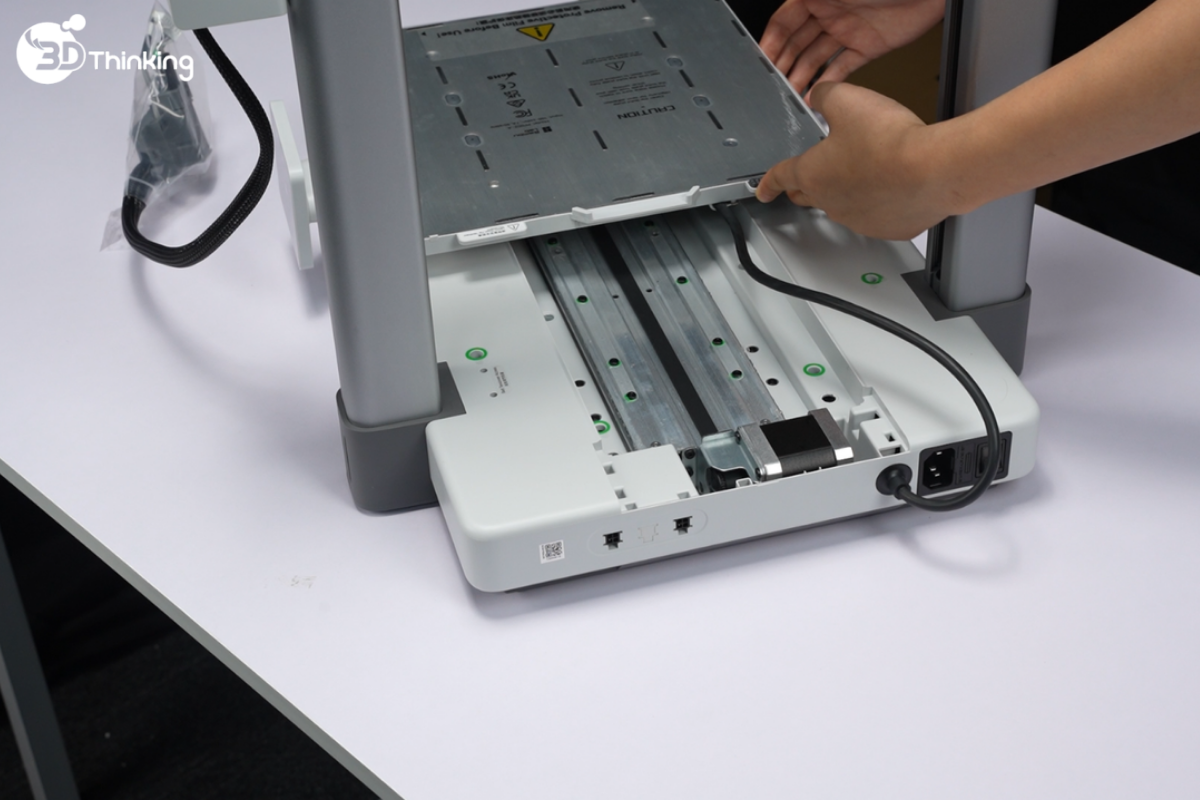

Bước 13: Lắp tấm in

• Kiểm tra có lớp màng bảo vệ hay không
• Tháo lớp màng bảo vệ trên heatbed
• Lắp tấm PEI vào đúng vị trí

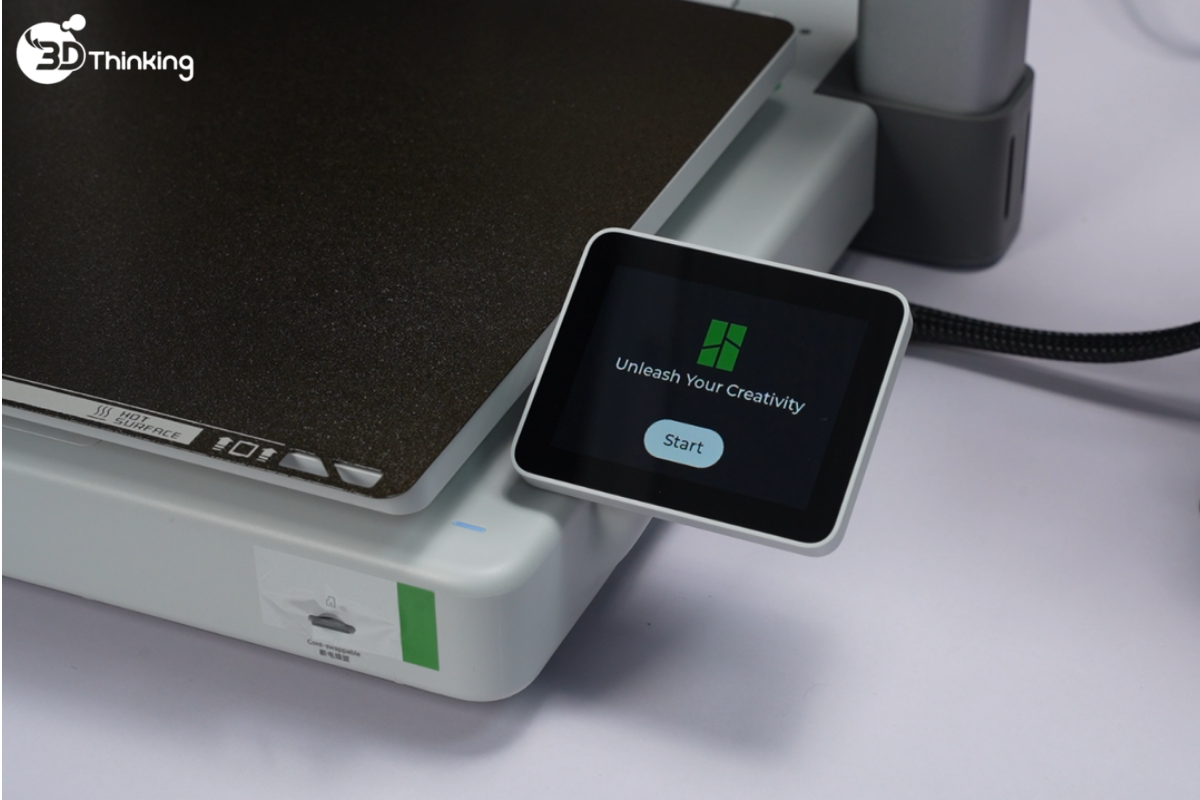

Bước 14: Mở màn hình cảm ứng

• Gập màn hình ra và đảm bảo màn hình được cố định đúng vị trí như hình minh họa.
• Tháo lớp bảo vệ

Bước 15: Lắp bộ gạt nhựa (Purge Wiper)

• Nếu cụm đầu in (toolhead) đang ở vị trí ngoài cùng bên trái, hãy nhẹ nhàng đẩy cụm đầu in về phía nắp động cơ để tạo không gian lắp đặt.

• Trượt bộ Purge Wiper vào khe ở cuối trục X (X-axis) theo hướng từ sau ra trước.
• Lắp 1 vít M3-12 (dùng cho Purge Wiper) từ hộp phụ kiện để cố định bộ gạt.

Bước 16: Lắp AMS Lite

• Đặt thân AMS lite lên giá đỡ (phần có cáp hướng lên trên).

• Cố định AMS lite bằng 4 vít BT3-8 (dùng cho AMS Stand) từ hộp phụ kiện.

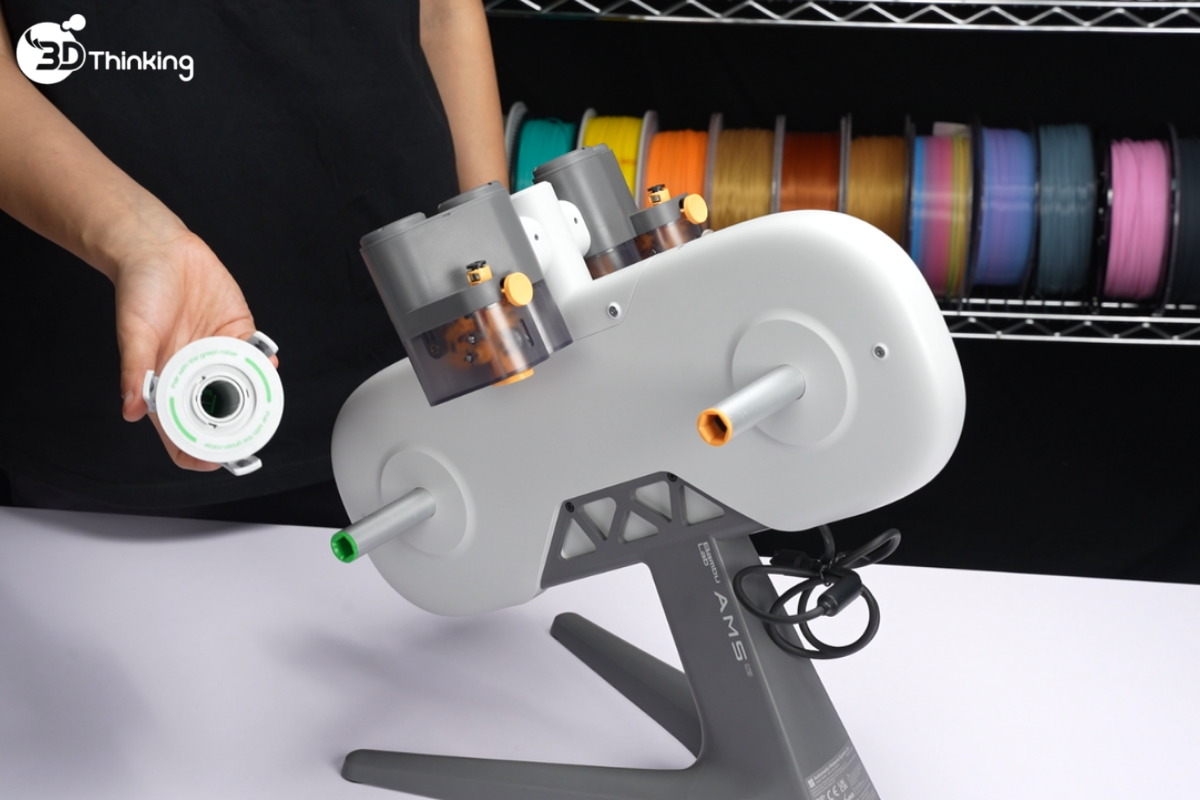

• Trượt các giá đỡ cuộn xoay (rotary spool holder) vào đúng vị trí, đảm bảo khớp màu để tránh hư hỏng linh kiện (vàng – vàng, xanh – xanh).

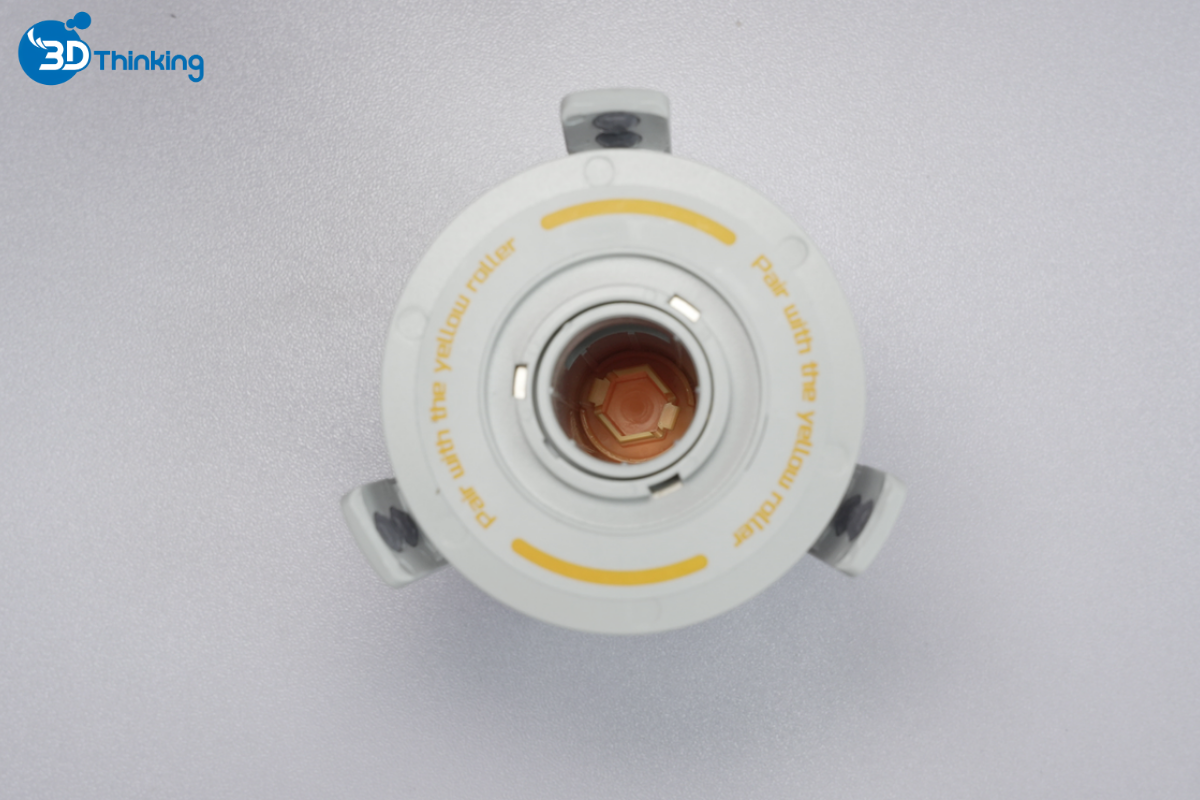

Giá đỡ màu vàng có ngàm lục giác bên trong, giúp căn chỉnh dễ hơn.

Giá đỡ màu xanh có dạng hình chữ nhật, nên căn chỉnh sơ bộ với lỗ trước khi đưa vào, sau đó điều chỉnh nhẹ để khớp đúng vị trí khóa.

• Đặt AMS lite ở bên phải máy in A1 sau khi lắp xong các giá đỡ cuộn.

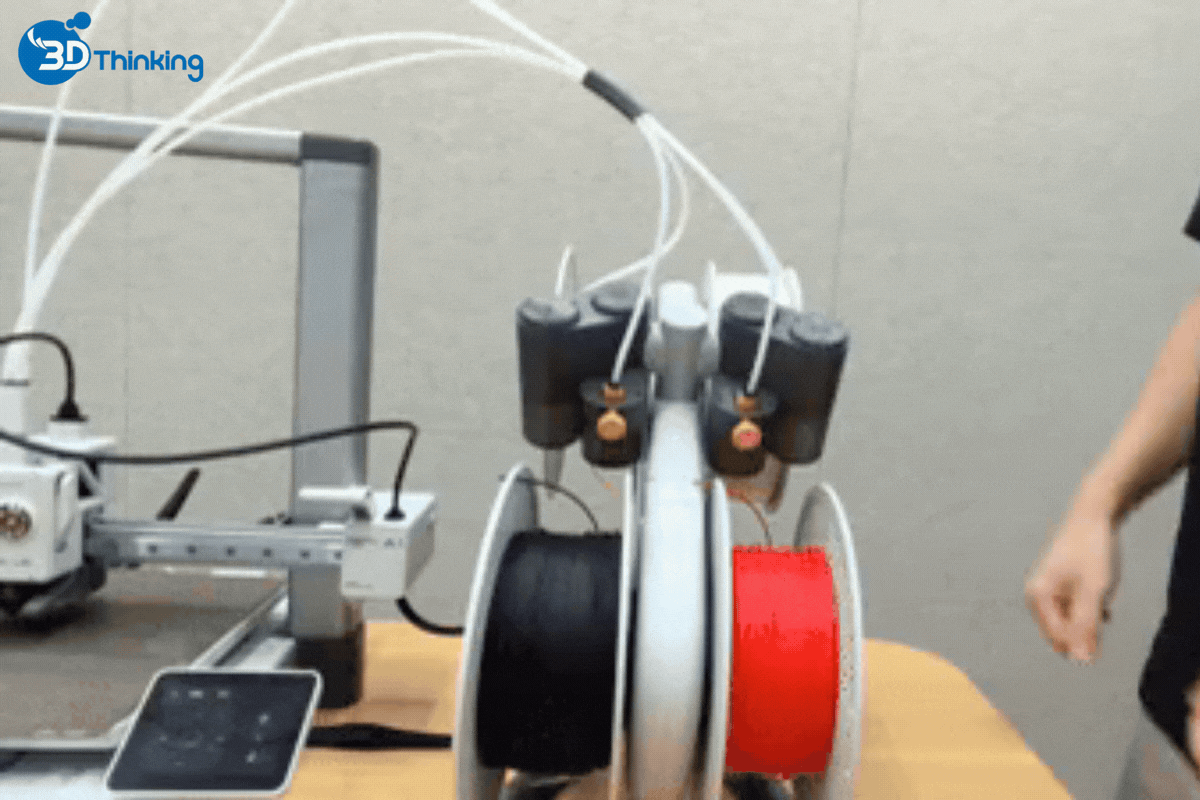

• Cắm 4 ống PTFE vào filament hub (trung tâm cấp sợi nhựa) của cụm đầu in (toolhead):

2 ống ngắn vào cổng 1 và 2, 2 ống dài vào cổng 3 và 4

Lưu ý: Đảm bảo bộ giữ silicon (silicone organizer) được lắp đúng trên các ống PTFE của AMS lite để tránh tăng lực cản khi cấp sợi nhựa (filament) và gây lỗi.

• Gắn cáp của cụm đầu in (toolhead) vào bộ organizer.

Vị trí tối ưu của organizer là khi mép của hub thẳng hàng với mép dưới của thanh ngang khi nó tiếp xúc với cụm đầu nóng (hotend) và bàn in gia nhiệt (heatbed). Ở vị trí này, khả năng cáp Type-C va chạm với trụ trục Z sẽ được giảm thiểu, tránh gián đoạn kết nối.

Đảm bảo chừa đủ không gian an toàn cho chuyển động của bàn in gia nhiệt (heatbed) (xem hình minh họa vùng di chuyển). Cáp bàn in sẽ cần nhiều không gian hơn ở phía sau máy.

Lưu ý:

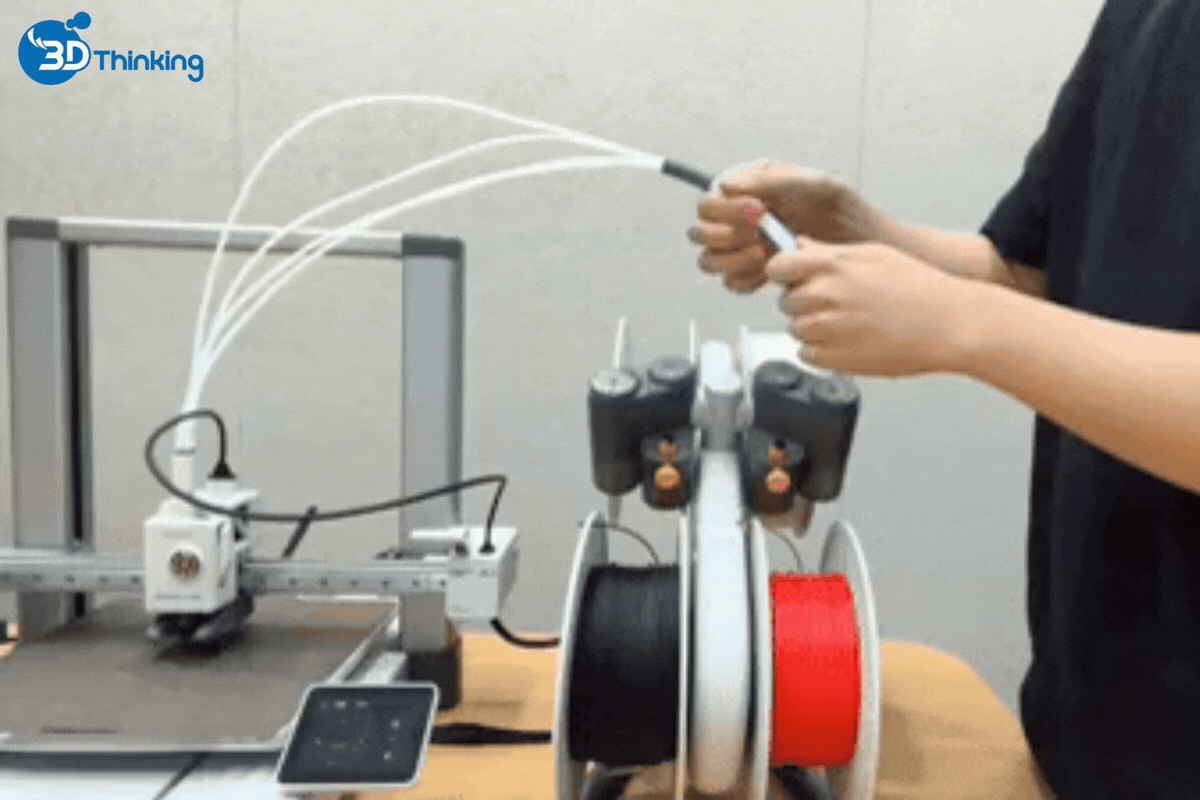

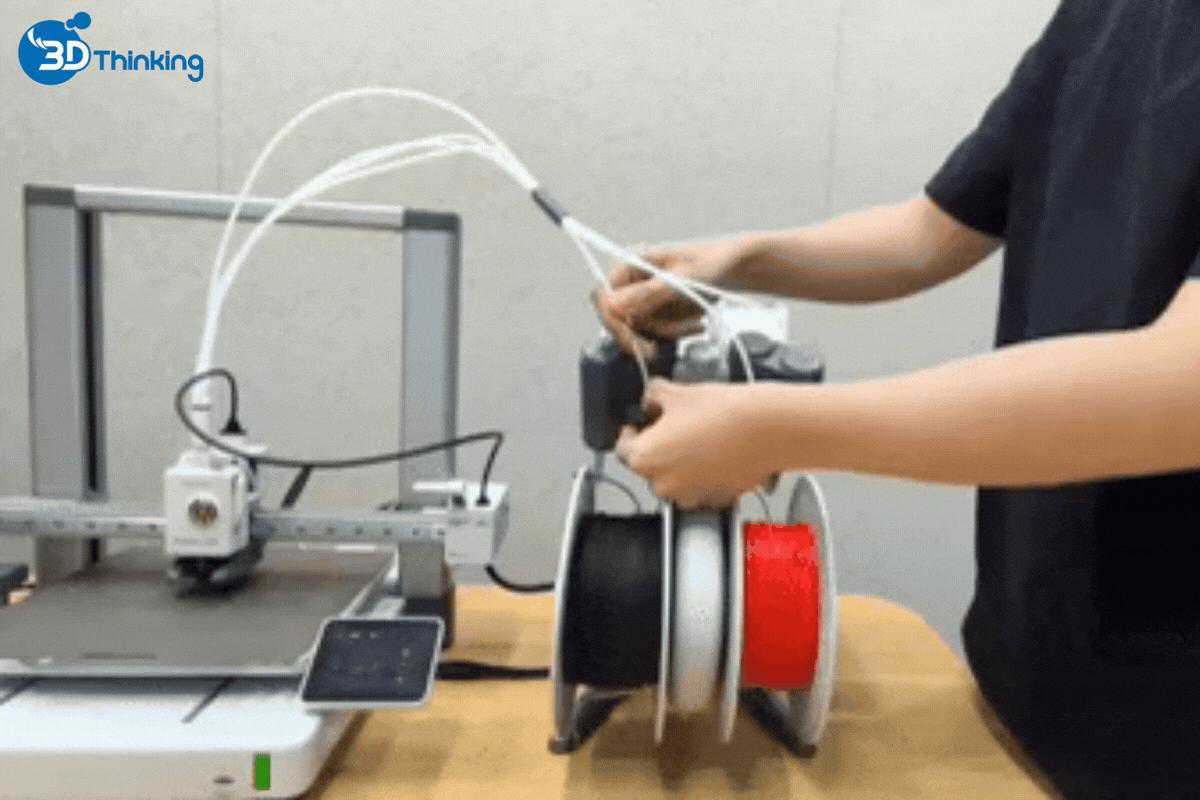

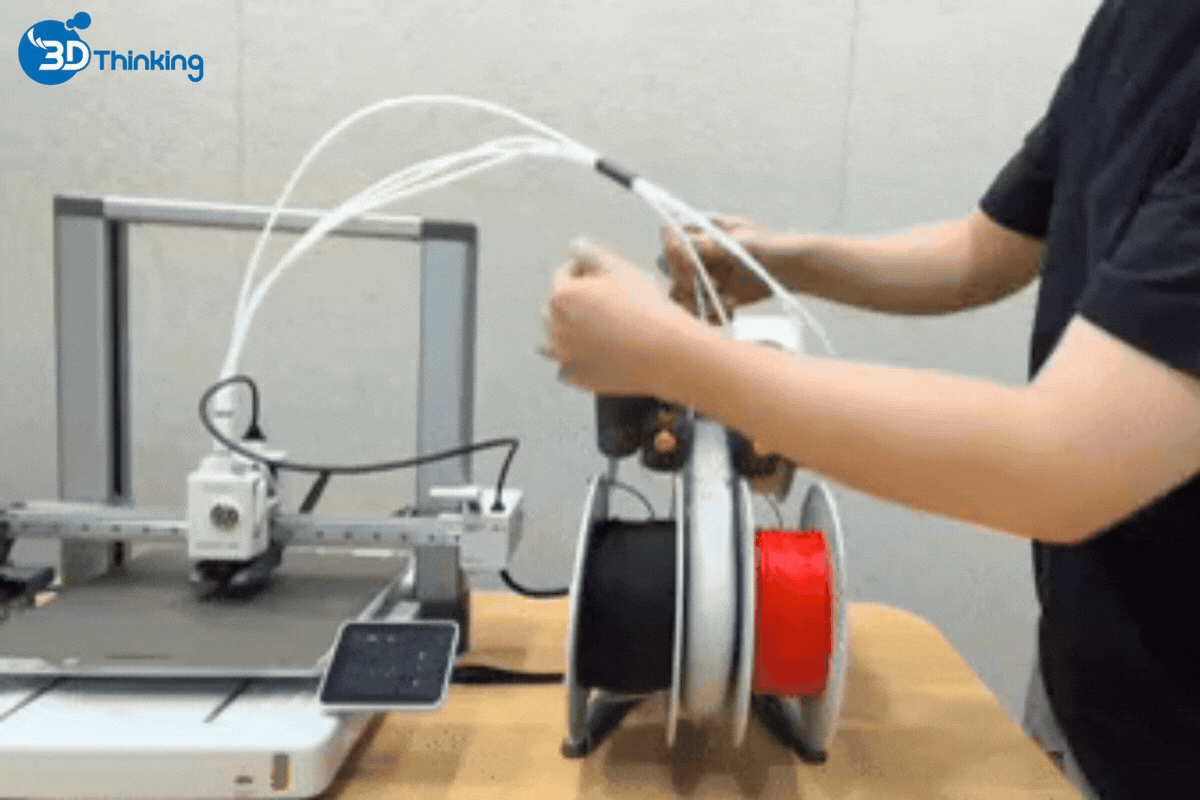

Ống PTFE có thể bị biến dạng tự nhiên sau thời gian dài sử dụng. Khi đó, góc uốn của ống cấp sợi từ AMS lite có thể quá lớn, dẫn đến lỗi cấp sợi.

Bạn có thể thực hiện các bước sau để giúp ống PTFE đứng thẳng hơn:
Bước 1: Điều chỉnh chiều dài ống
    1. Tháo các ống PTFE khỏi 4 cổng trên AMS lite.
    2. Điều chỉnh sao cho khoảng cách từ đầu mỗi ống đến bộ silicone organizer tương đương nhau (khoảng 15 cm).
    3. Cắm lại: 2 ống ngắn vào cổng 1 và 2, 2 ống dài vào cổng 3 và 4.
Lúc này, các ống sẽ tạo thành cấu trúc hình chóp ba cạnh, giúp đứng vững hơn.
Bước 2: Điều chỉnh góc ốngNếu ống bị cong nhiều, tháo ống ra khỏi cổng AMS lite.Cắm lại theo hướng ngược với chiều cong của ống.

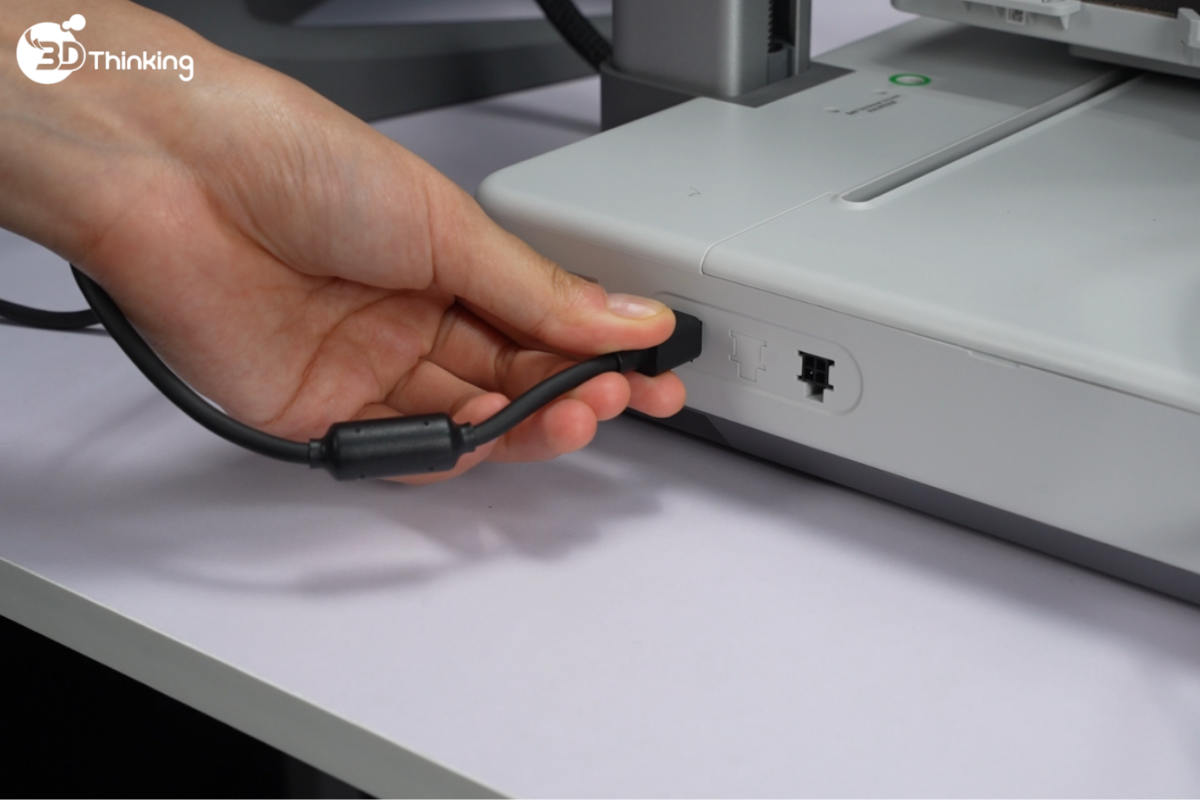

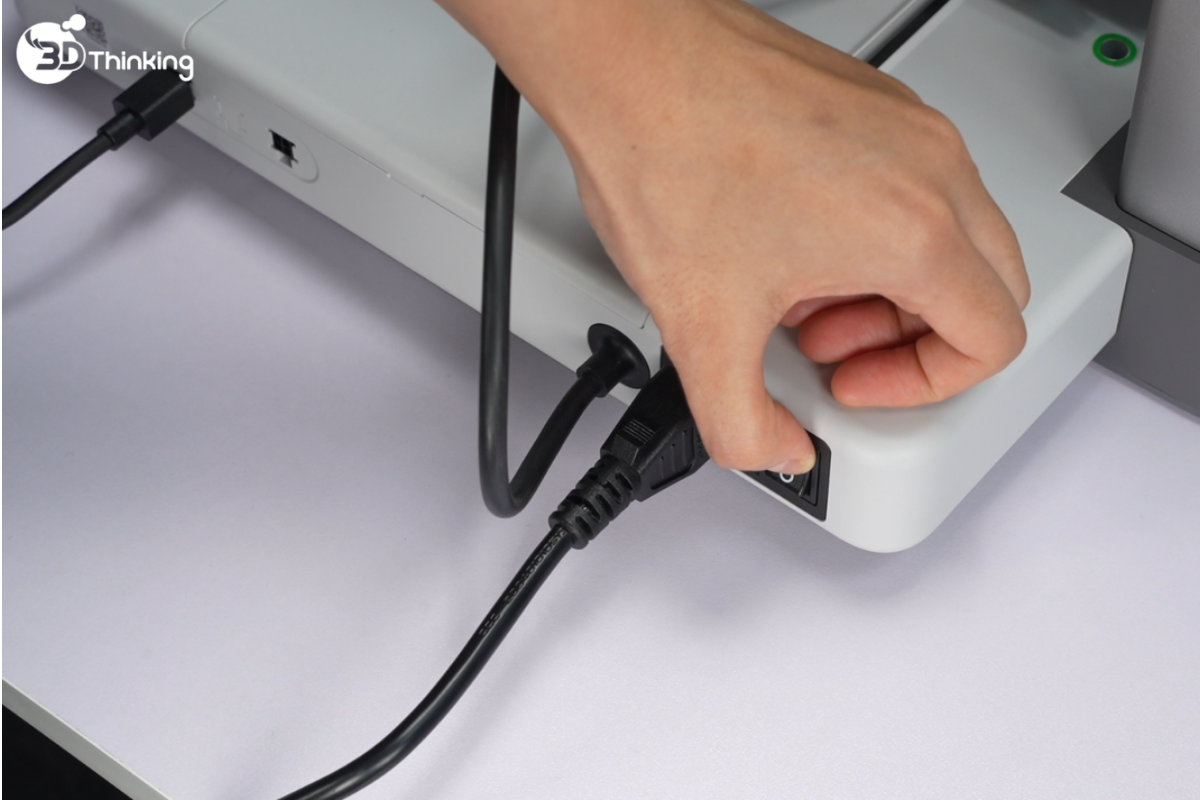

Bước 17: Cấp nguồn cho máy in và AMS lite

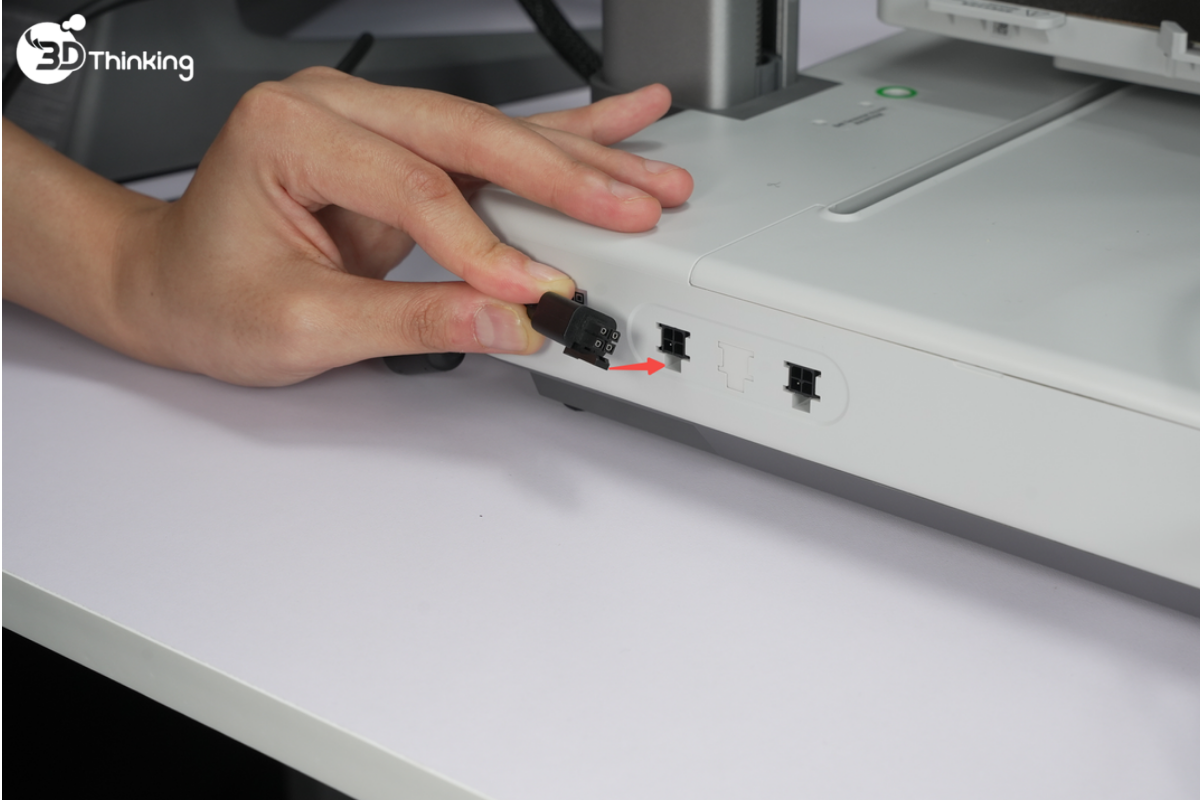

Cắm đầu nối 4-pin của AMS lite vào cổng trên A1 mini (có thể dùng bất kỳ cổng nào).Đảm bảo cáp 4-pin được cắm đúng chiều và khớp với ngàm bảo vệ.

Bước 18: Làm theo haướng dẫn trên màn hình để hoàn tất khởi tạo và hiệu chuẩn

Đảm bảo tấm in (build plate) đã được lắp và vệ sinh sạch sẽ. Sau khi bật nguồn, làm theo hướng dẫn trên màn hình để hoàn tất quá trình khởi tạo và hiệu chuẩn máy in.

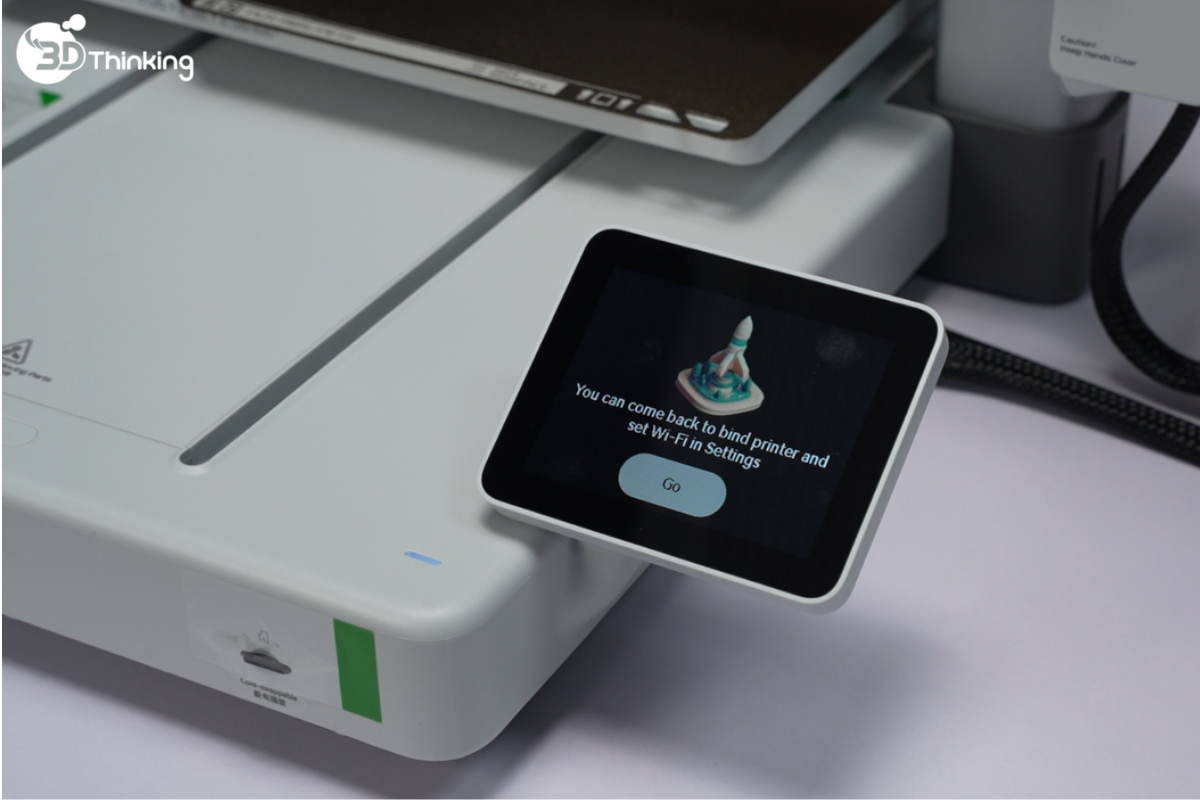

Nếu bạn đã bỏ qua bước kết nối mạng và liên kết với Bambu Handy trong quá trình mở hộp, bạn vẫn có thể thực hiện lại trong phần cài đặt sau khi hoàn tất hiệu chuẩn.

Phụ lục: Lắp giá treo cuộn nhựa ngoài và bắt đầu in lần đầu sau khi mở hộp Bambu Lab A1 Combo

Nếu bạn muốn sử dụng cuộn nhựa ngoài, hãy làm theo các bước sau để lắp giá treo cuộn (spool holder), ống PTFE và cuộn sợi nhựa in 3D (filament).

Nếu chỉ sử dụng AMS lite để in, bạn có thể lựa chọn không lắp giá treo cuộn ngoài.

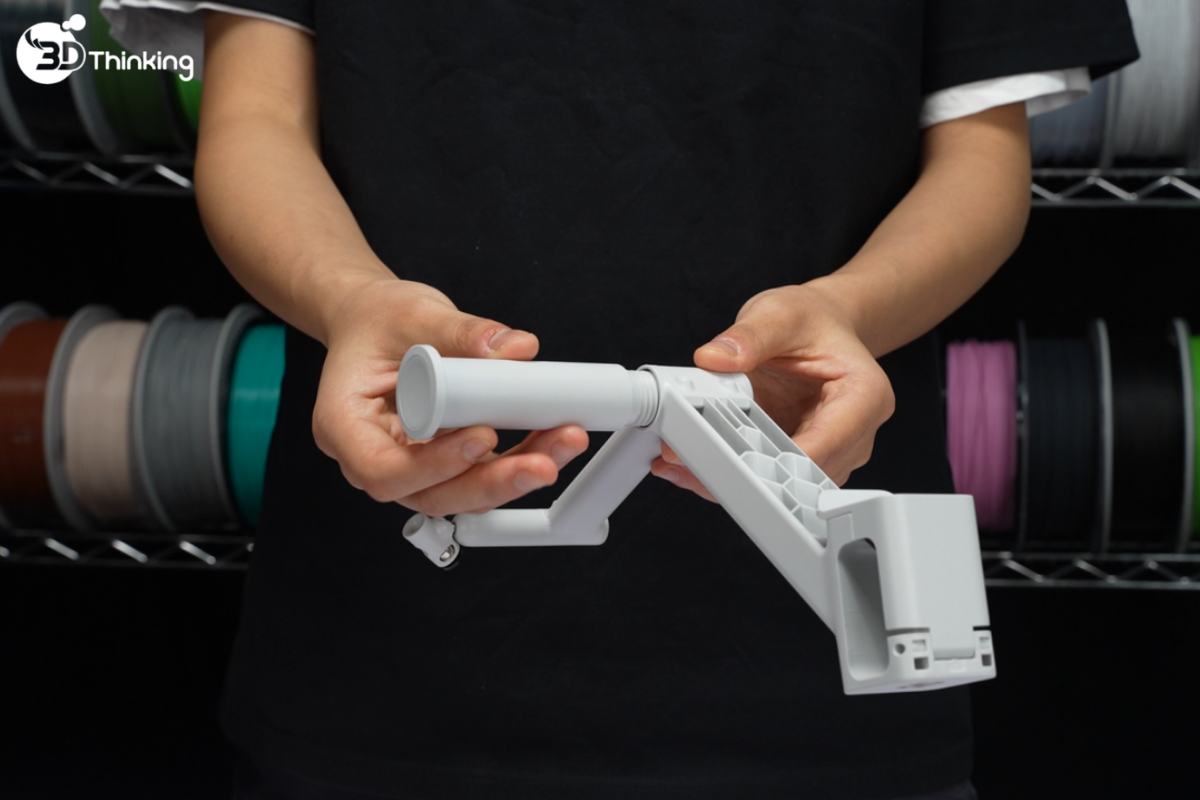

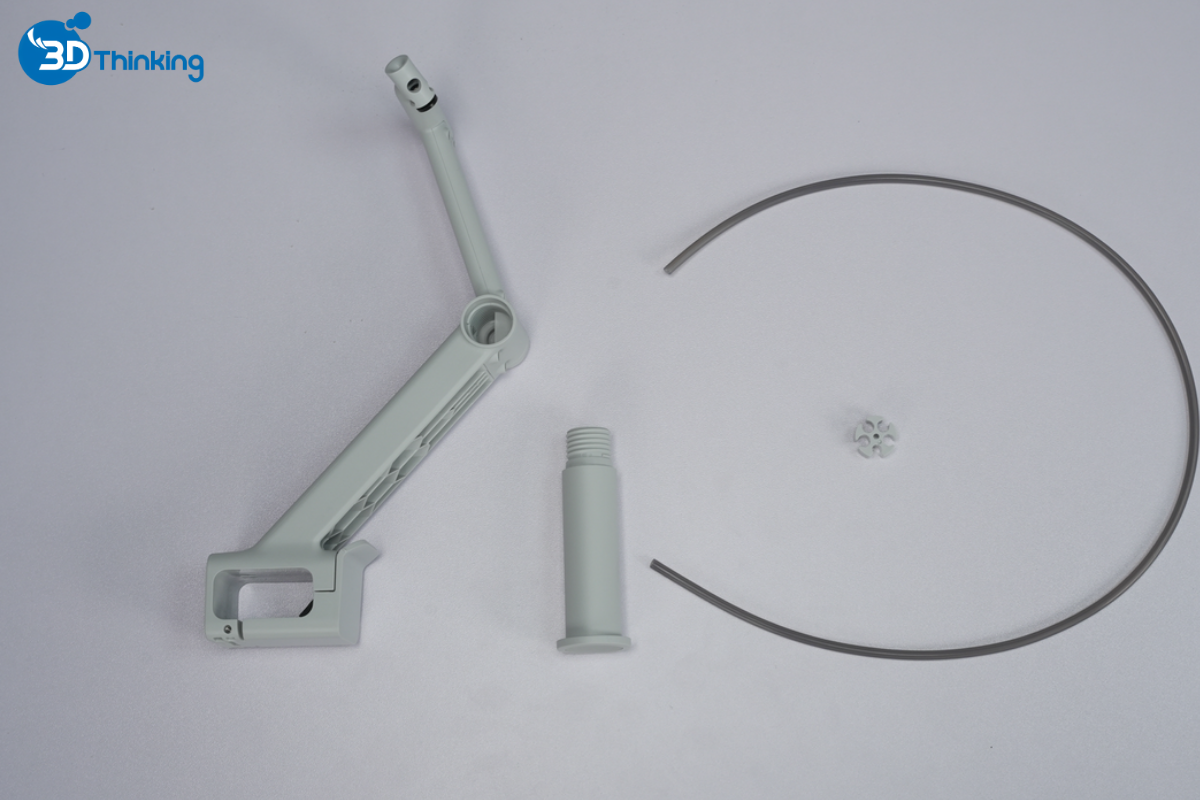

1. Lắp giá treo cuộn nhựa (spool holder)

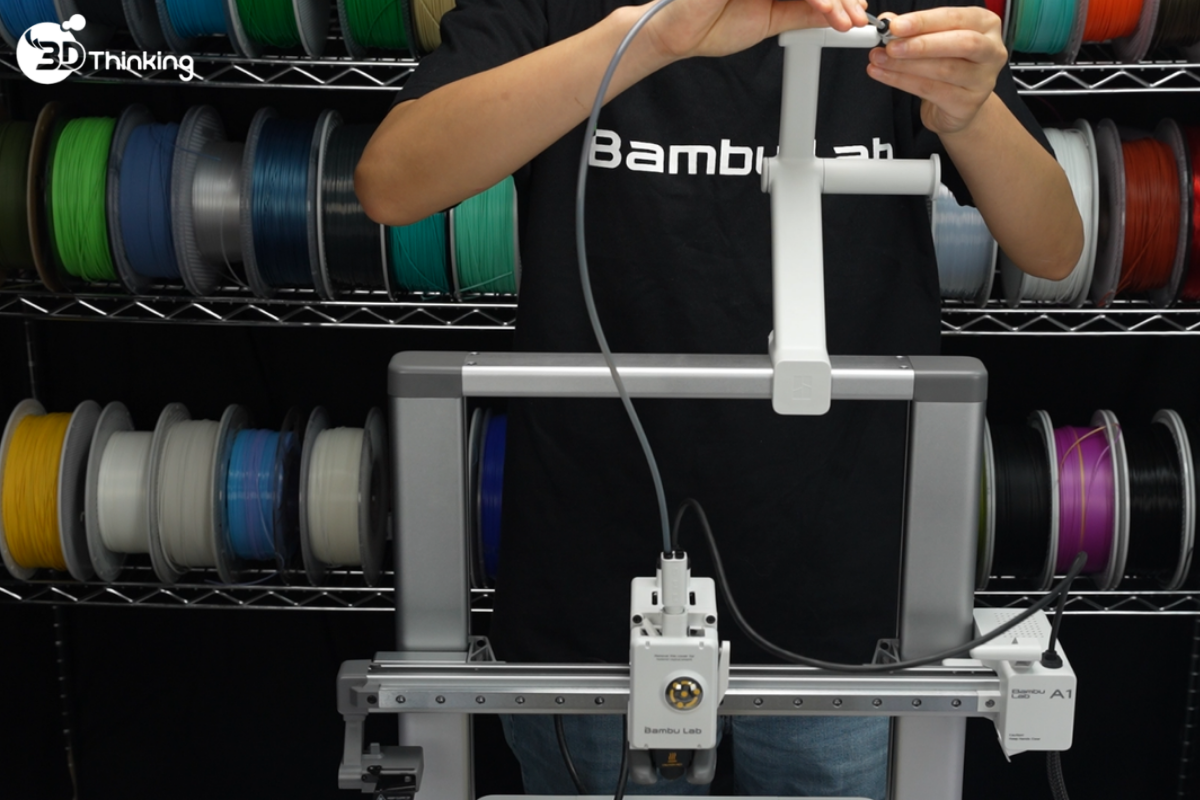

Vặn trục đỡ vào thân chính của giá treo.

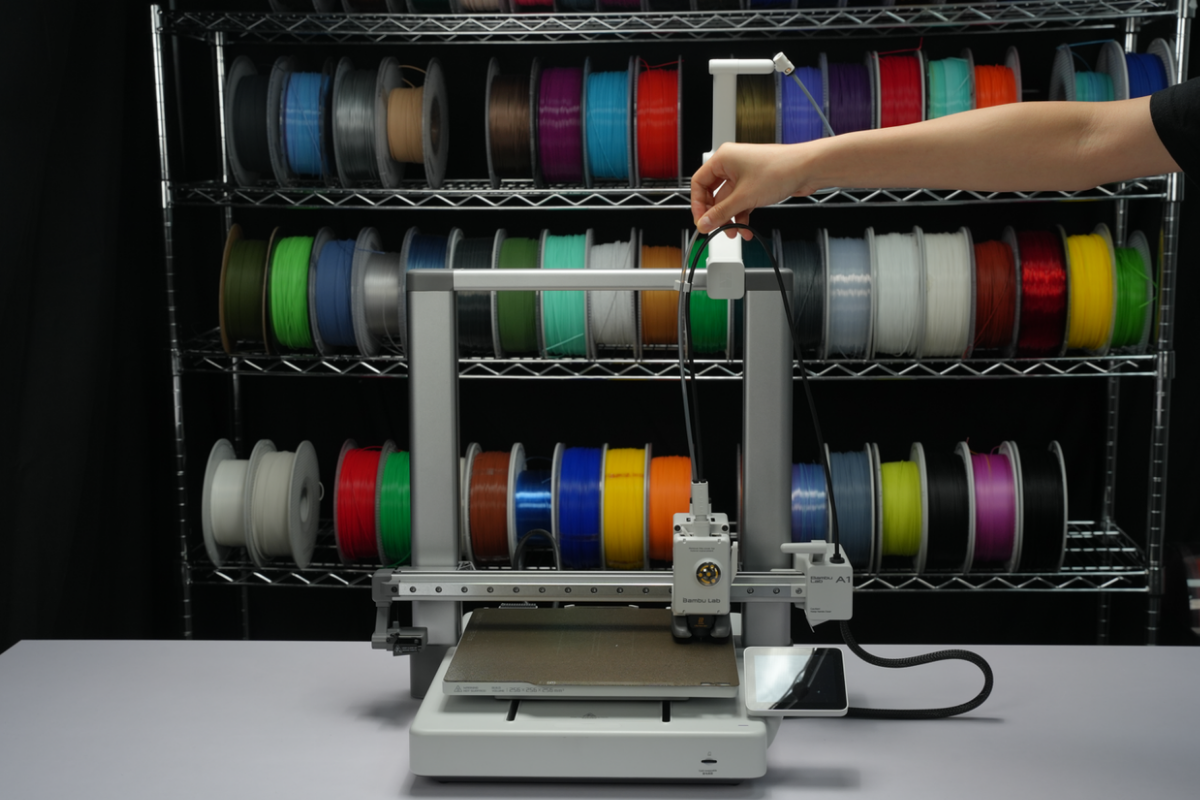

2. Gắn giá treo lên thanh ngang của khung máy, với mặt có logo Bambu Lab hướng ra phía trước.

Khuyến nghị lắp ở vị trí giữa bên phải của thanh ngang, gần với trụ bên phải.

3. Như hình minh họa, sử dụng ống PTFE ngắn nhất để kết nối với đầu vào sợi nhựa của bất kỳ cụm đầu in (toolhead) nào. Sợi nhựa in 3D (filament) sẽ được cấp qua ống này.

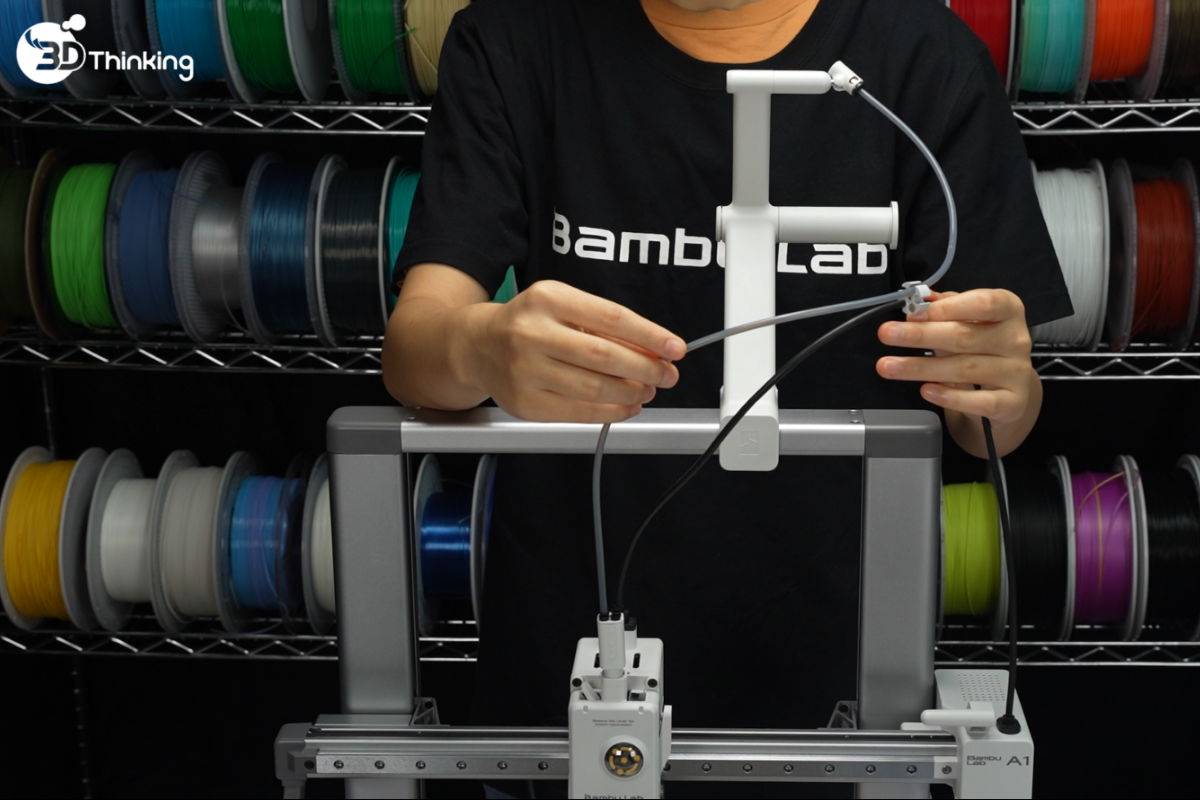

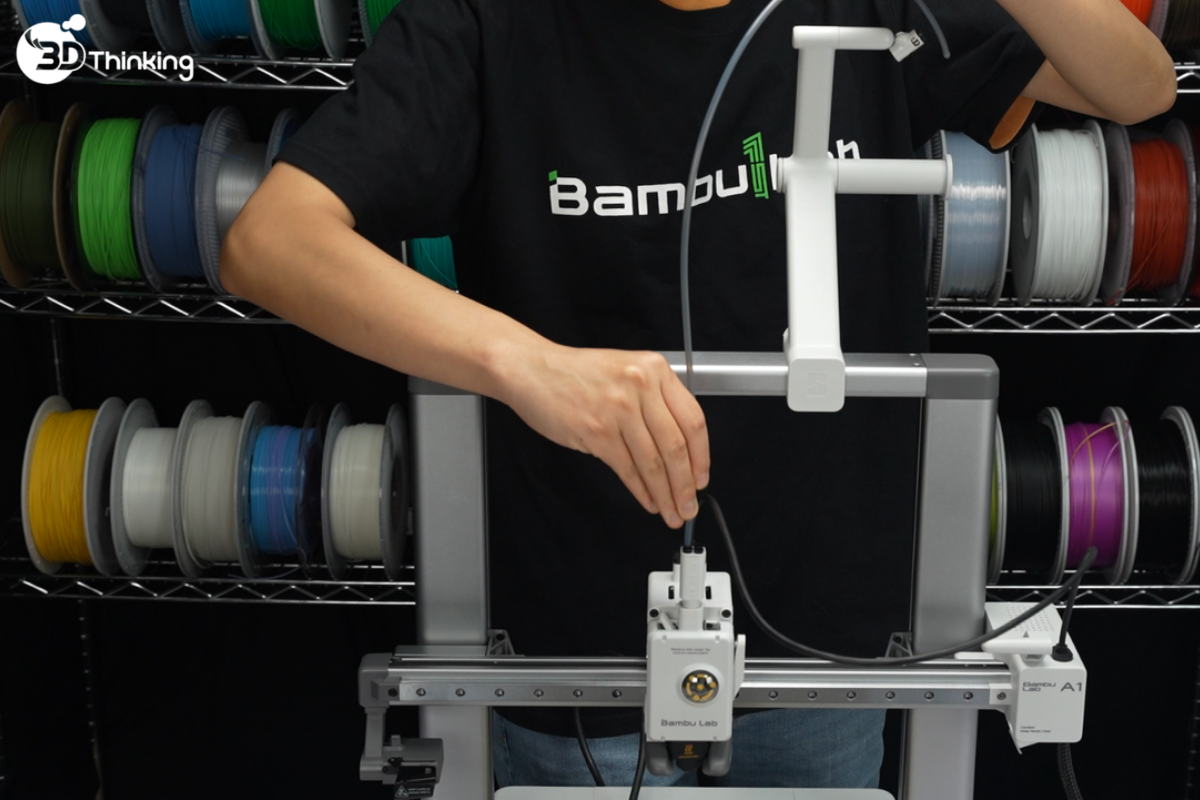

4. Lắp bộ organizer cáp. Đưa cáp màu đen vào lỗ nhỏ của organizer và đưa ống PTFE vào một trong các lỗ lớn.

Vị trí tối ưu của organizer là khi mép của hub thẳng hàng với mép dưới của thanh ngang khi nó tiếp xúc với cụm đầu nóng (hotend) và bàn in gia nhiệt (heatbed), giúp hạn chế việc cáp Type-C va chạm với trụ trục Z và tránh ảnh hưởng đến kết nối.

Treo cuộn sợi nhựa in 3D (filament) lên giá treo cuộn (filament spool holder), sau đó đưa sợi nhựa in 3D (filament) vào ống PTFE.

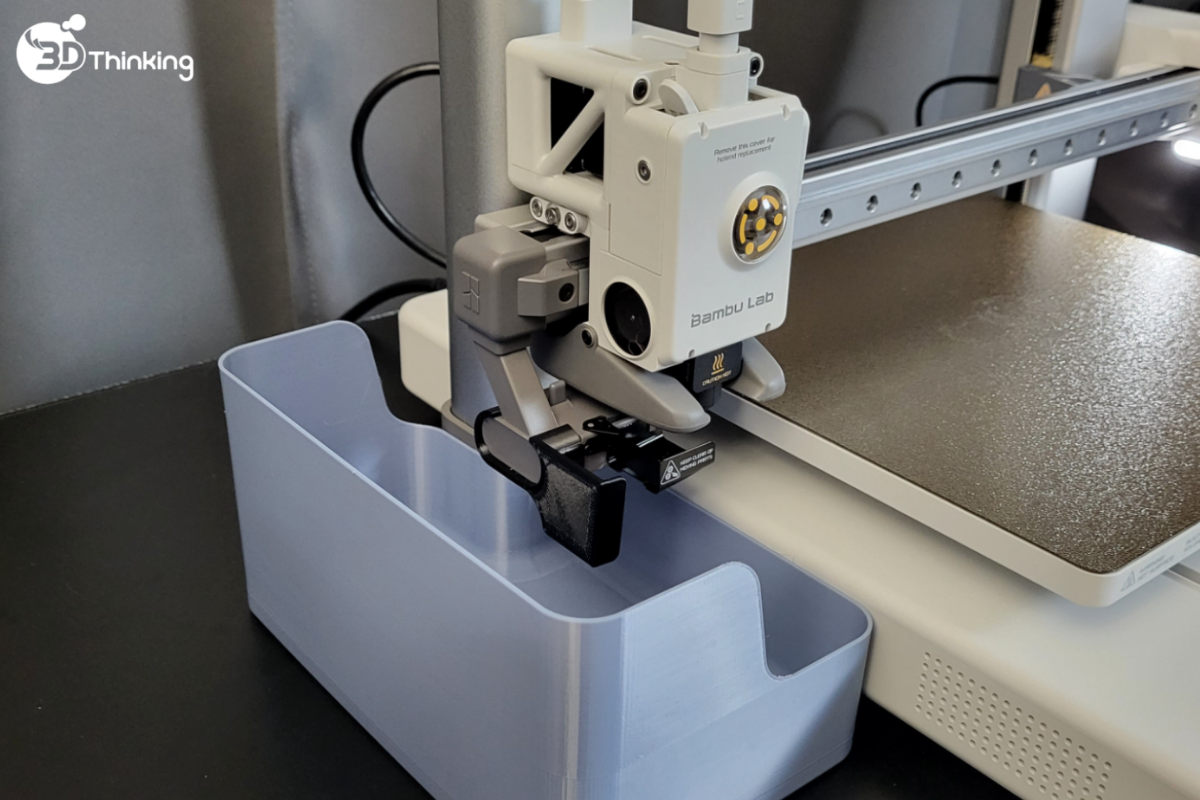

5. Đặt một hộp hoặc khay để hứng phần sợi nhựa thải ra từ bộ gạt nhựa (Purge Wiper)

Hộp nhỏ đựng sợi nhựa in 3D (filament) ban đầu là một giải pháp phù hợp tạm thời cho đến khi bạn có phương án tốt hơn (ví dụ như hình minh họa bên dưới).
Đảm bảo đặt hộp ở phía dưới bộ gạt nhựa (Purge Wiper), bên trái máy in.
