Giới thiệu cách thay dây type đầu in 3D Bambu Lab A1 Combo
Trong quá trình sử dụng máy in 3D, việc thay dây type đầu in 3D Bambu Lab A1 Combo là thao tác cần thiết khi gặp lỗi kết nối hoặc hỏng cáp. Bài viết này 3D THINKING sẽ hướng dẫn bạn cách thay dây type đầu in Bambu Lab A1 Combo một cách chi tiết, an toàn và dễ thực hiện ngay tại nhà.
Tham khảo: Dịch vụ in 3D.
Model áp dụng
Cáp USB-C (dây type) là gì?
Cáp USB-C (dây type) là dây kết nối giữa:
- Bo mạch chính (Mainboard)
- Bo mạch đầu in (Toolhead – TH board)
Đây là bộ phận quan trọng giúp truyền tín hiệu và dữ liệu điều khiển đầu in.
Khi nào cần thay dây type đầu in 3D Bambu Lab A1 Combo?
Bạn nên tiến hành thay dây type đầu in 3D Bambu Lab A1 Combo khi gặp các dấu hiệu sau:
- Cáp USB-C bị hỏng.
- Máy in 3D không nhận diện được đầu in.
- Được bộ phận hỗ trợ của Bambu Lab khuyến nghị.
Cảnh báo an toàn khi thay dây type
- Luôn tắt nguồn và ngắt điện máy in trước khi bảo trì
- Tránh thao tác khi máy đang bật để không gây đoản mạch
- Đoản mạch có thể làm hỏng linh kiện điện tử và gây nguy hiểm
- Khi tháo các bộ phận như đầu đùn (hotend), dây và mạch điện có thể bị lộ ra
- Các phần này dễ chạm nhau hoặc chạm kim loại, gây chập mạch nếu còn điện
- Tuân thủ đúng để đảm bảo an toàn và tránh hư hỏng máy
Dụng cụ và vật liệu cần thiết

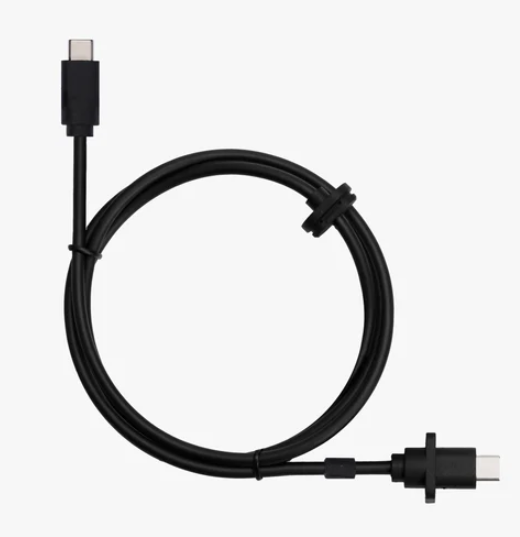

- Cáp USB-C mới
- Lục giác H2.0 (H2.0 hex wrench)
- Lục giác H1.5 (H1.5 hex wrench)
- Thời gian thực hiện: 20 phút
Hướng dẫn thay dây type đầu in 3D Bambu Lab A1 Combo chi tiết
1. Tháo cáp USB-C cũ

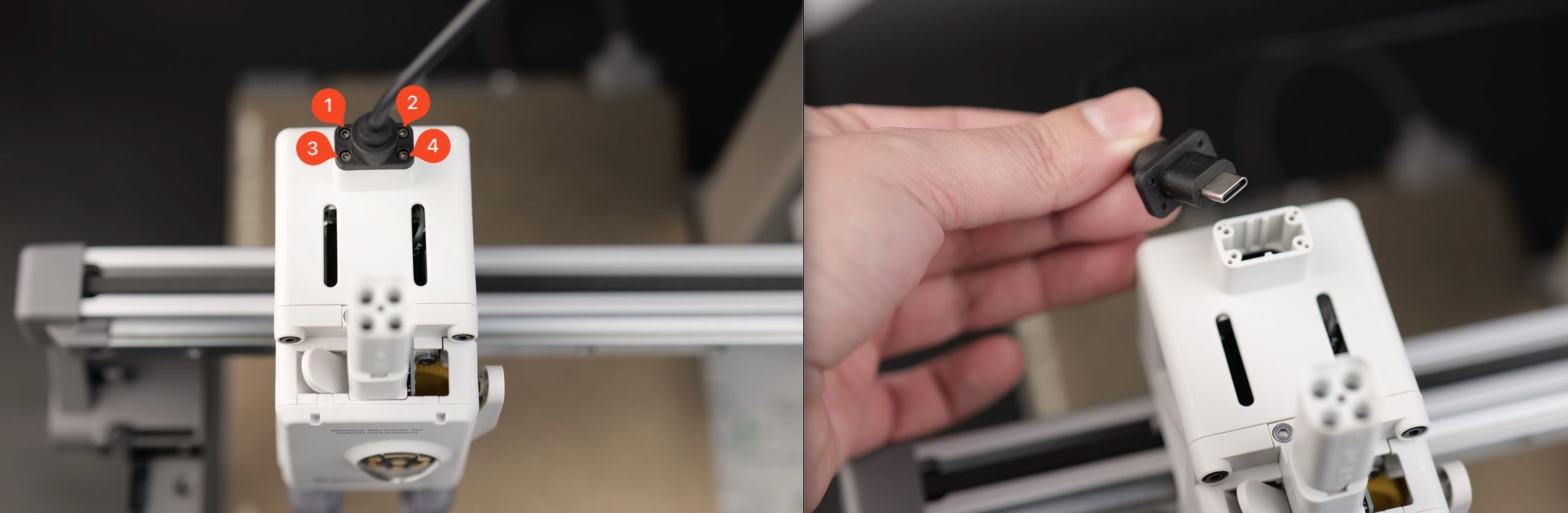

Tháo cáp USB-C khỏi đầu in Tháo bốn vít cố định cáp USB-C vào đầu in, sau đó kéo lên trên để tháo ra.
Tham khảo: Dịch vụ thiết kế sản phẩm.
Tháo nắp trước của hộp động cơ trục X (X motor box) và phần cố định dây

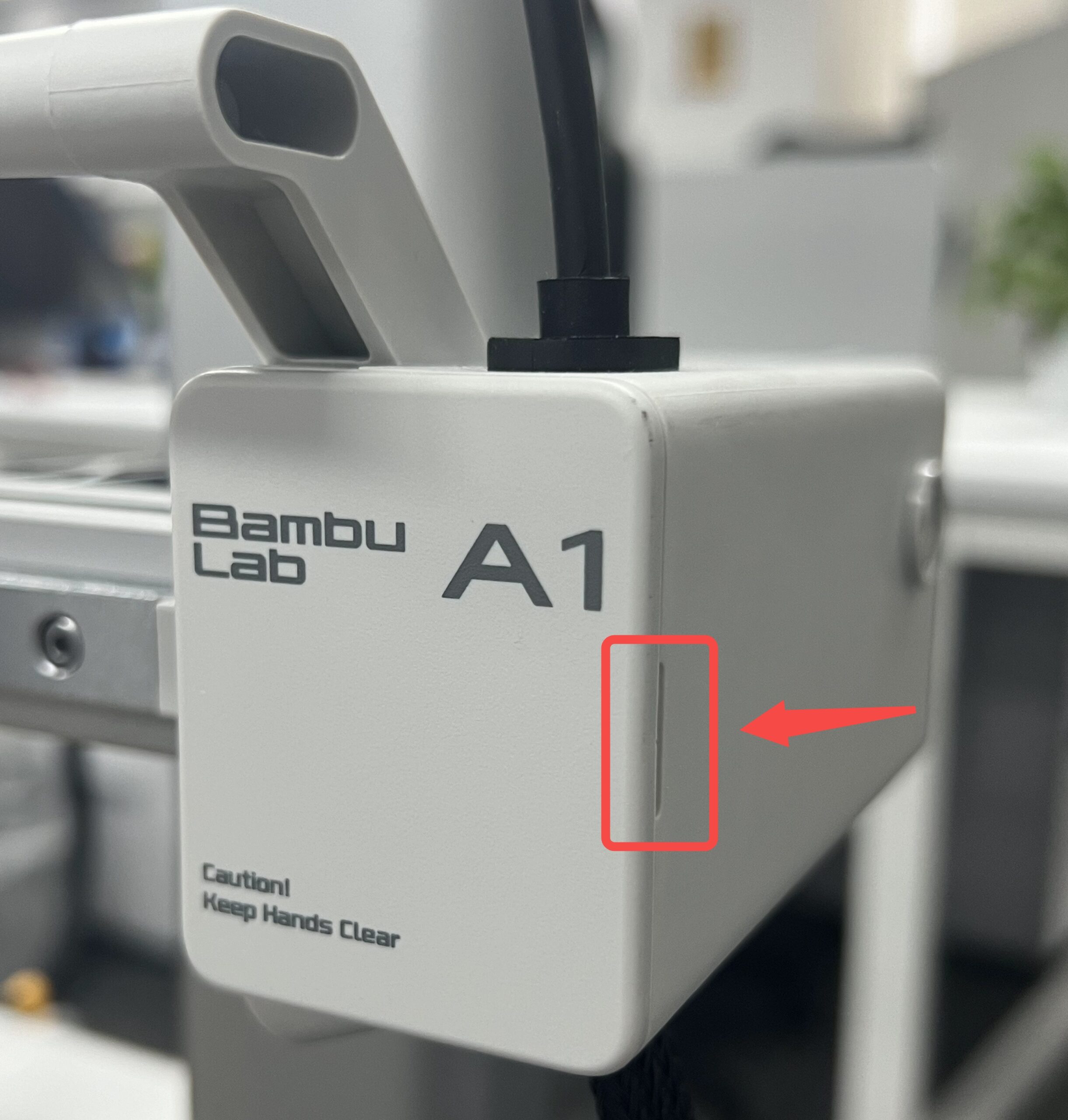

Bước 1: Nạy vào góc dưới bên phải của nắp trước để tháo nắp.
Tham khảo: Nhựa in 3D.

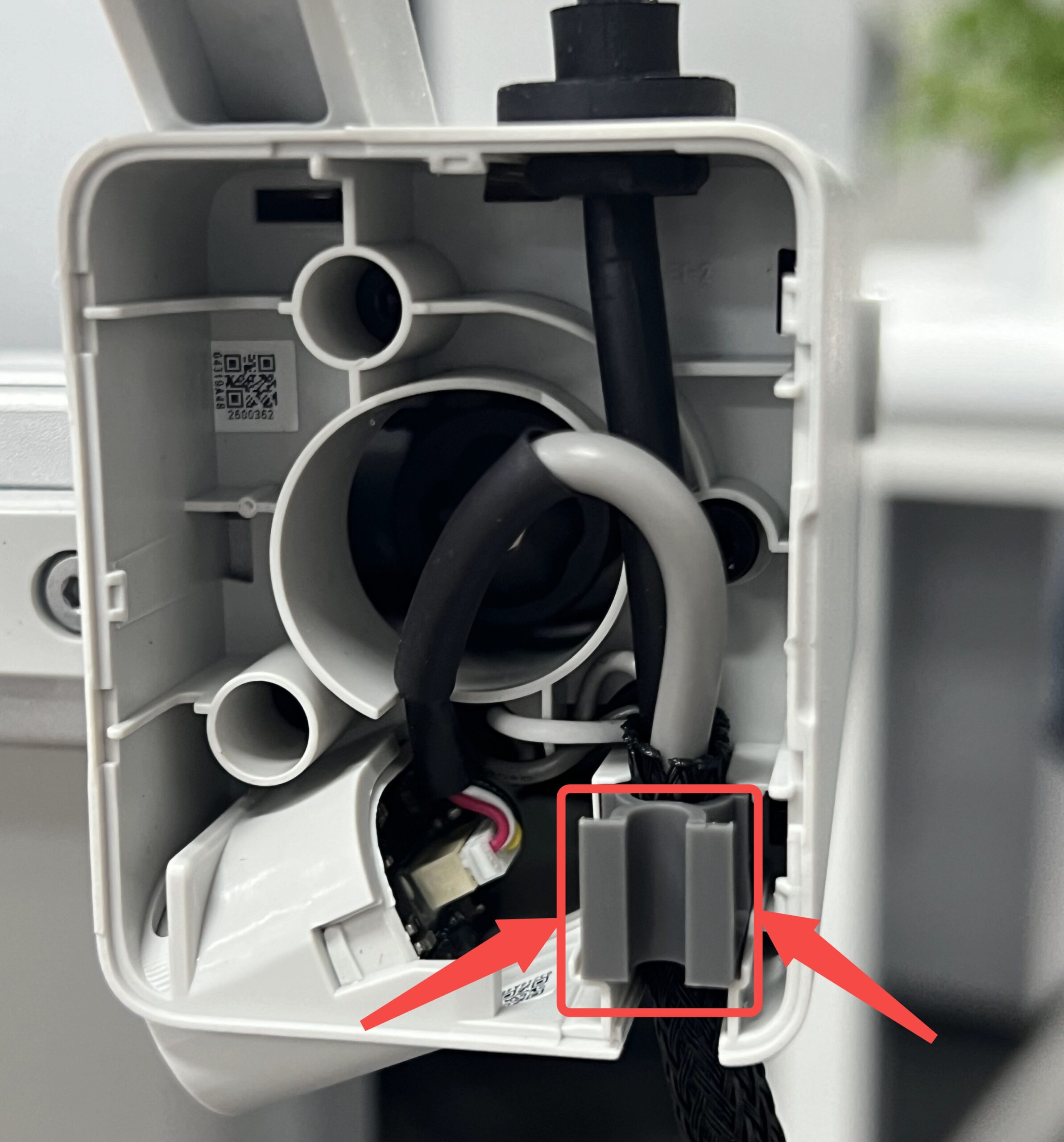

Bước 2: Dùng tay ấn vào hai bên đầu dây và tháo nó ra.
Tháo giá cố định cáp USB-C

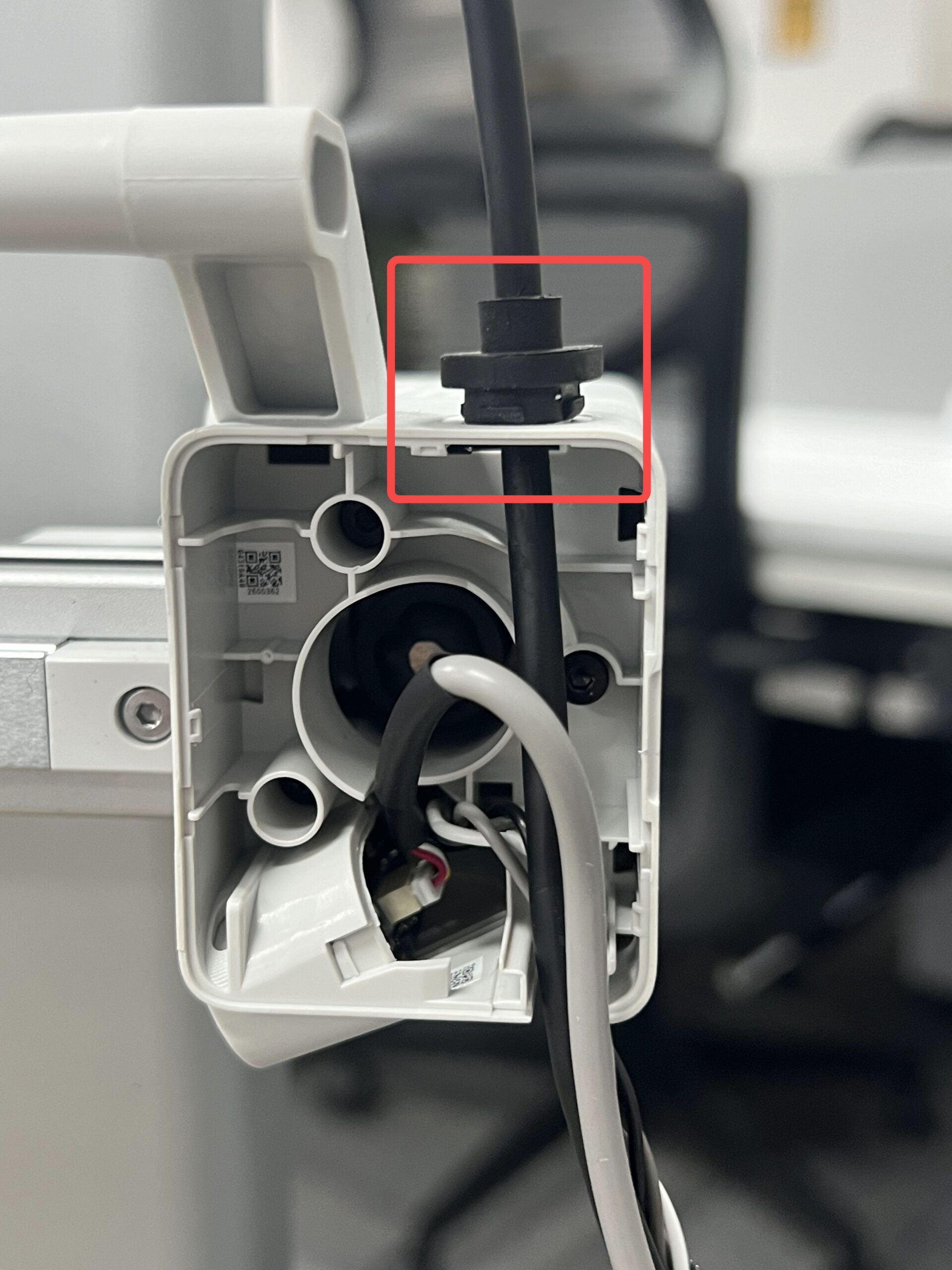

Sử dụng tua vít dẹt hoặc dụng cụ tương tự, cạy vào một bên của bộ phận cố định phía trên hộp động cơ trục X để tháo bộ phận đó ra
Tháo hộp cáp
- Để dễ dàng thao tác với phần đáy của máy Bambu Lab A1, cần đặt máy in nằm về phía trước. Bắt đầu bằng cách xoay màn hình sang một bên, sau đó nhẹ nhàng đặt máy nằm úp về phía trước như hình minh họa bên dưới. Sử dụng một hộp dây filament để kê phần phía trên, tránh tạo áp lực lên bộ đầu phun và màn hình.

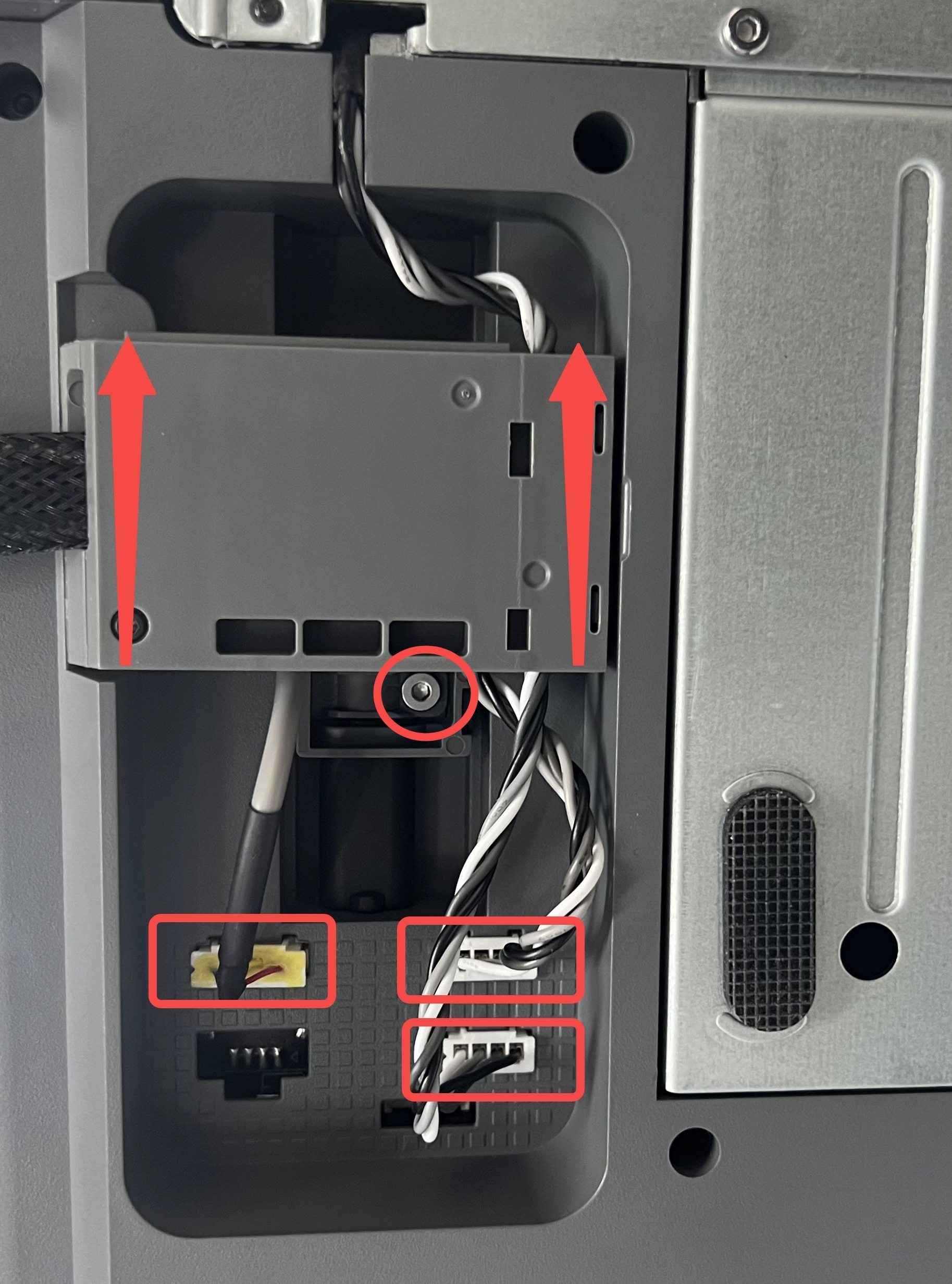

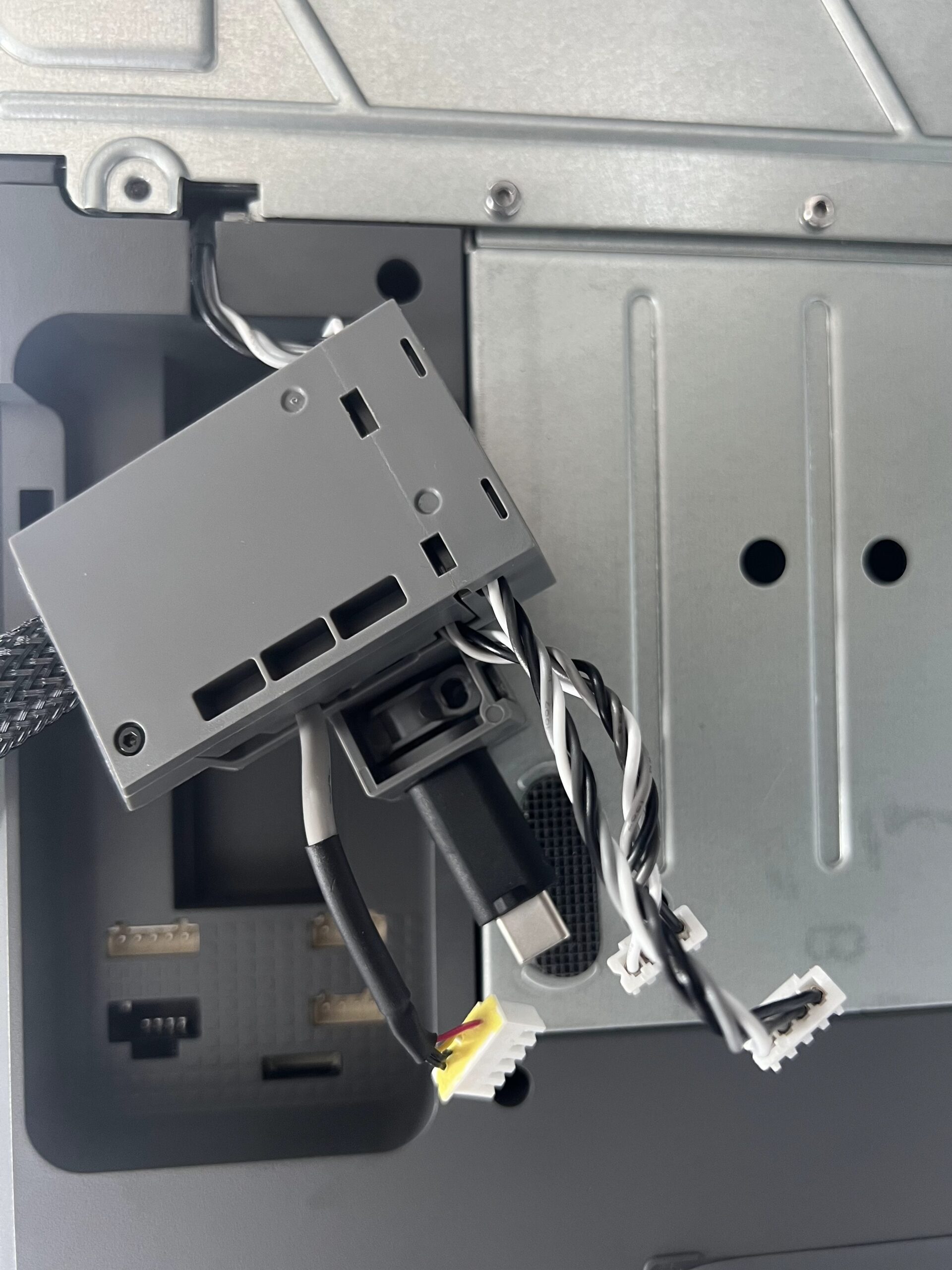

- Ngắt kết nối các cáp của camera, động cơ trục X và động cơ trục Z; nới lỏng 1 ốc vít; đẩy giá đỡ cáp lên trên, ngắt kết nối cáp dữ liệu USB, sau đó tháo giá đỡ cáp.
Lấy cáp USB-C ra khỏi hộp cáp

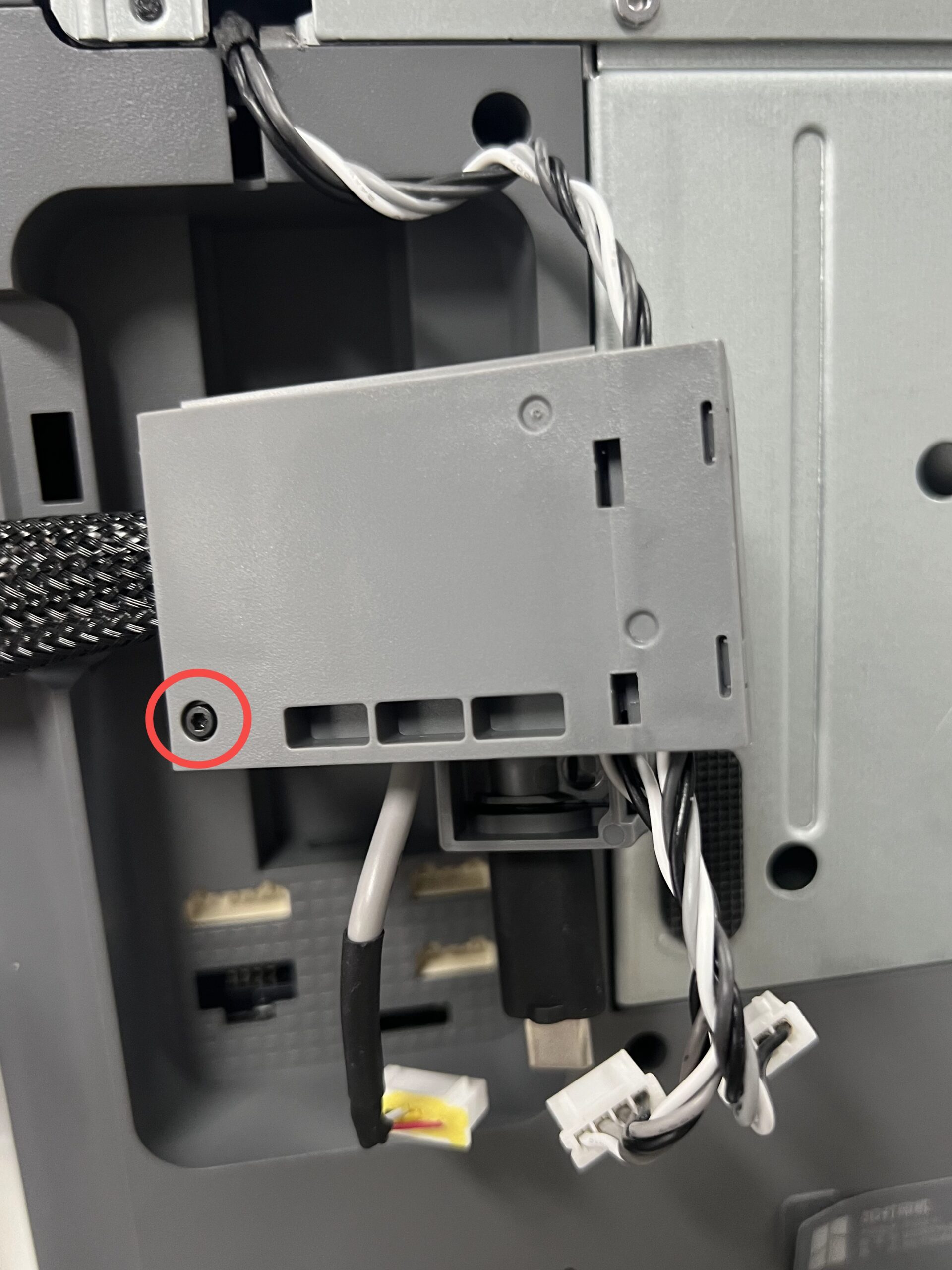

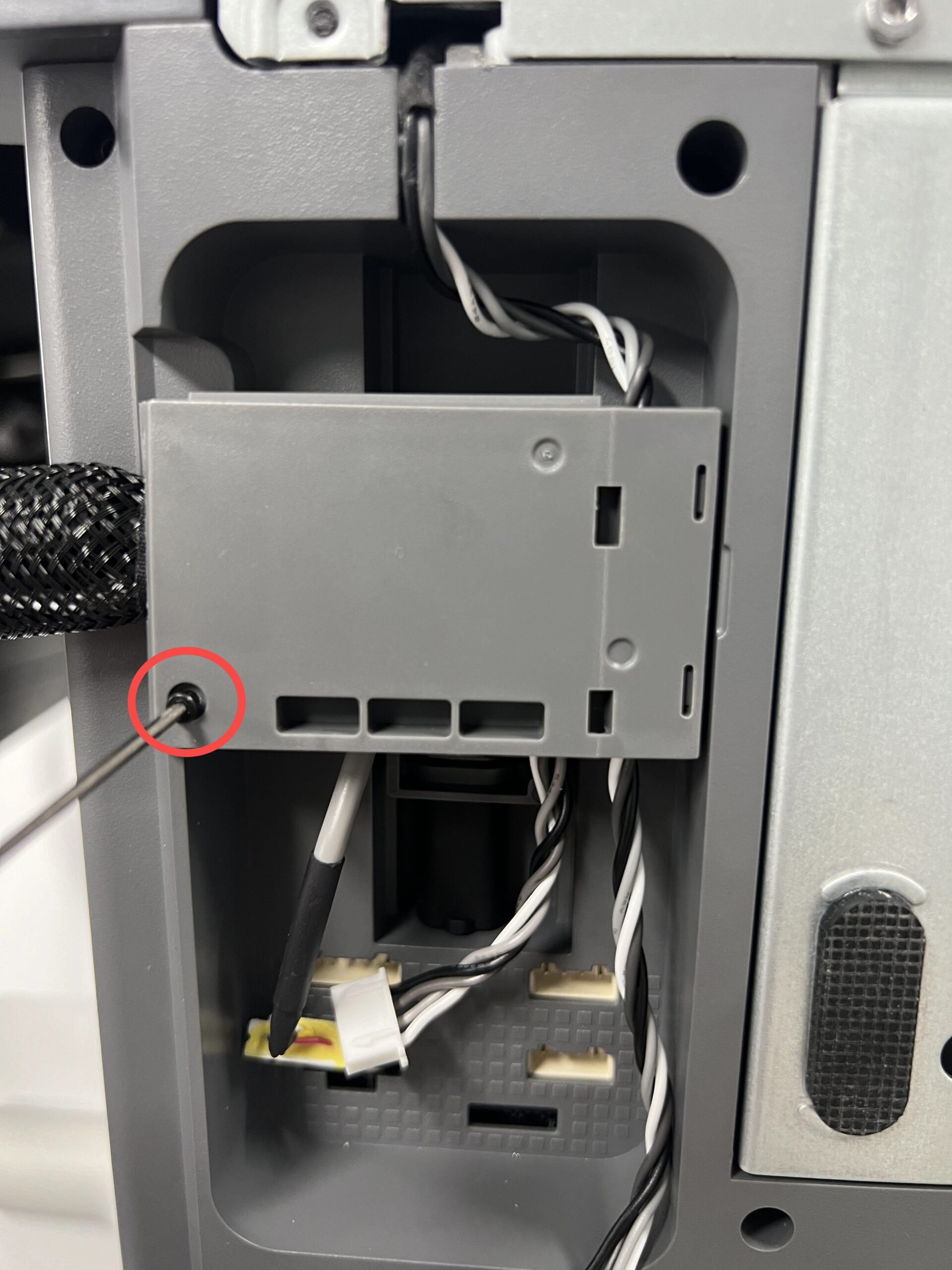

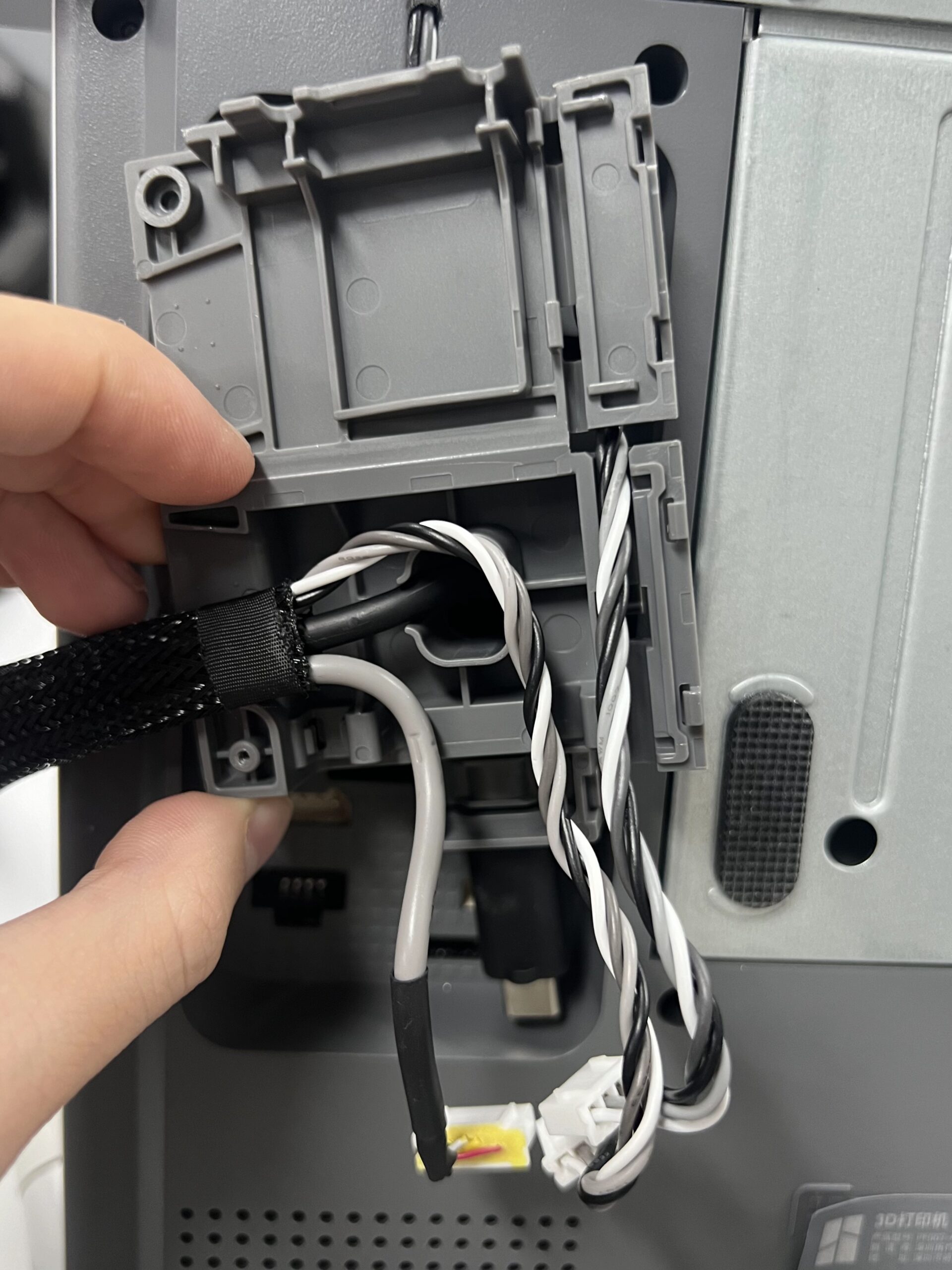

Bước 1: Nới lỏng vít và mở nắp.

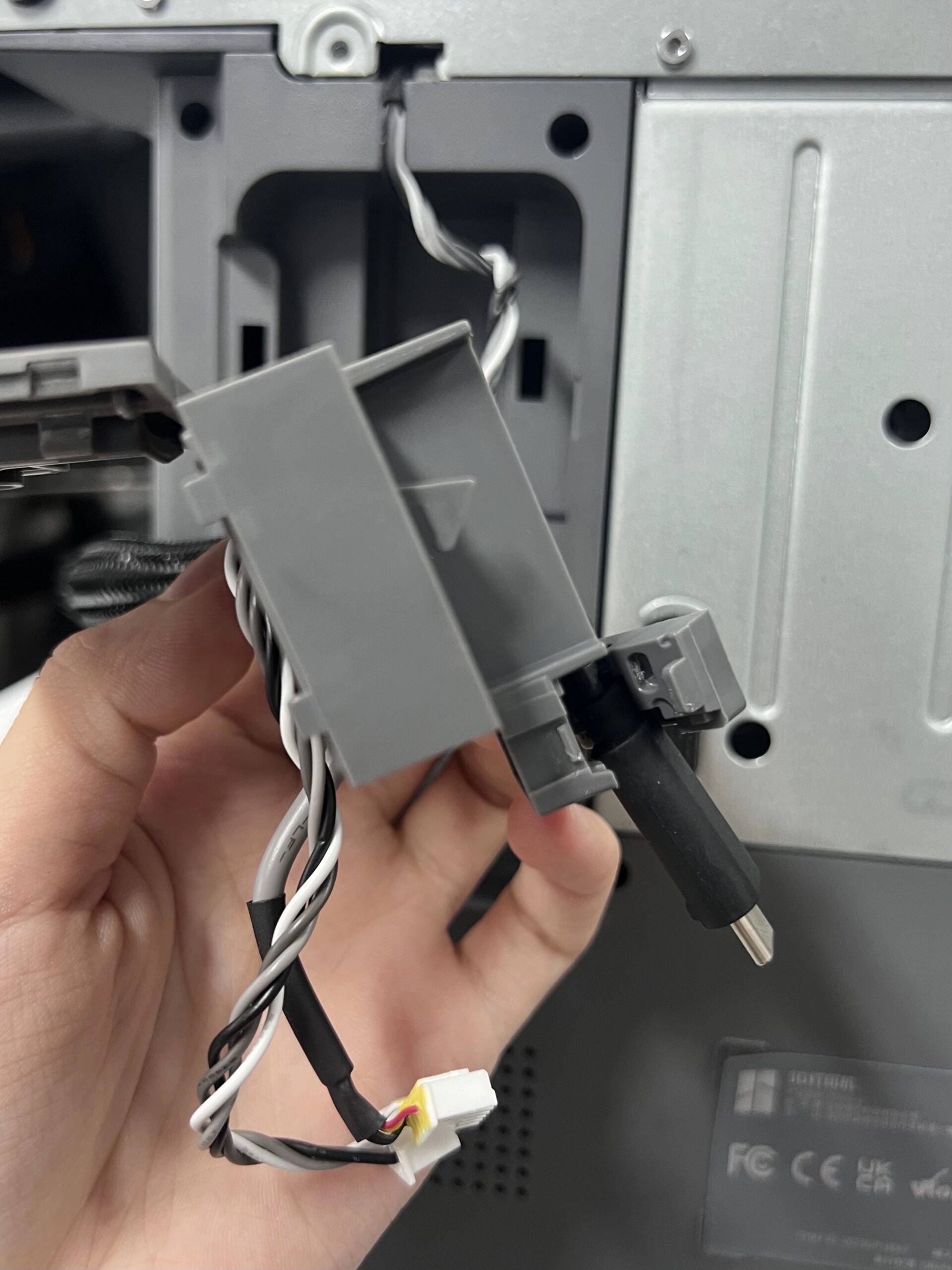

Bước 2: Mở giá đỡ USB-C và lấy cáp USB-C ra.
Lấy cáp USB-C ra khỏi ống bọc kim loại

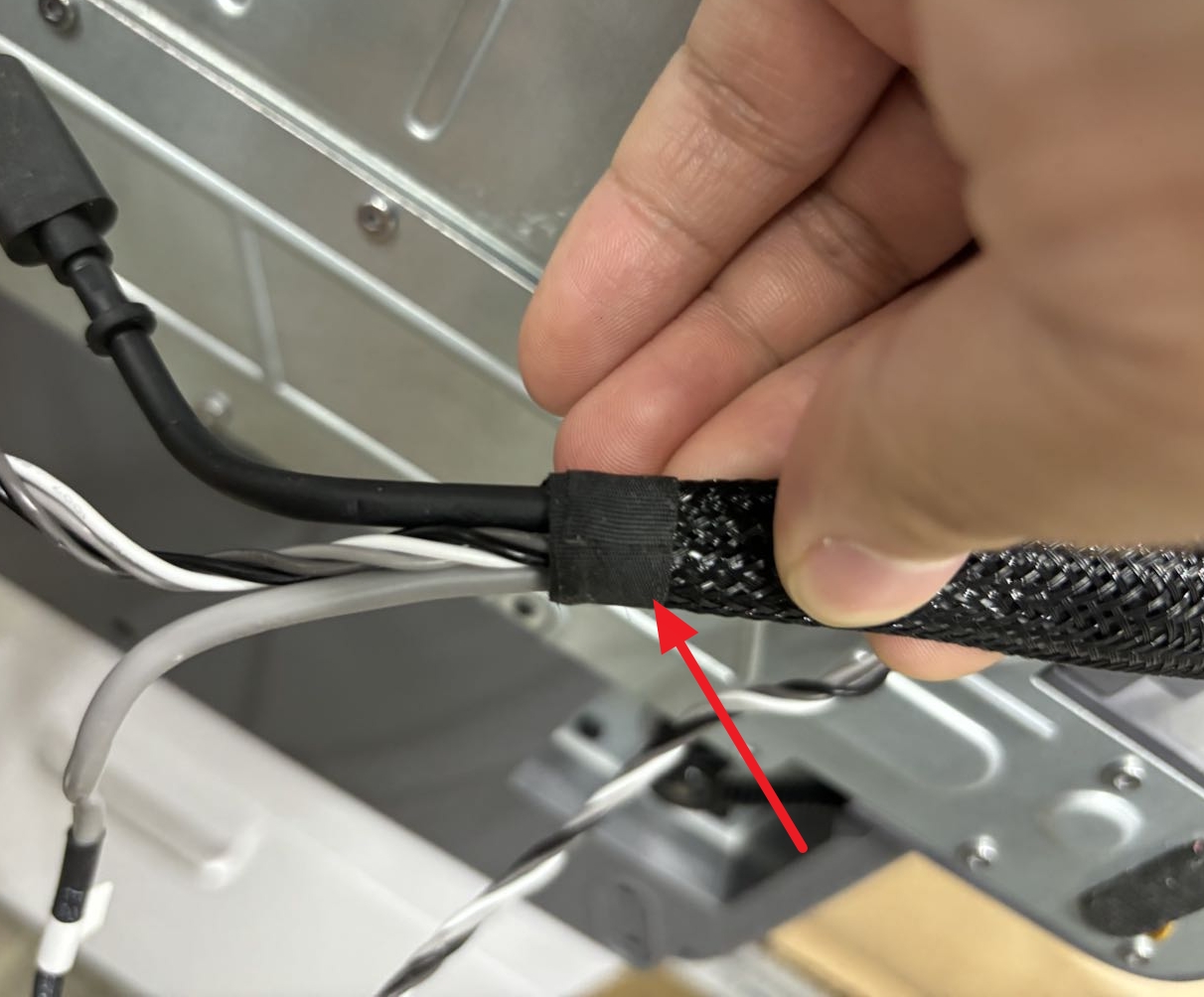

Bước 1: Bóc lớp băng dính trên ống bọc kim loại.
Bạn có thể dán lại băng dính lên máy in hoặc mặt bàn để sử dụng lại sau.

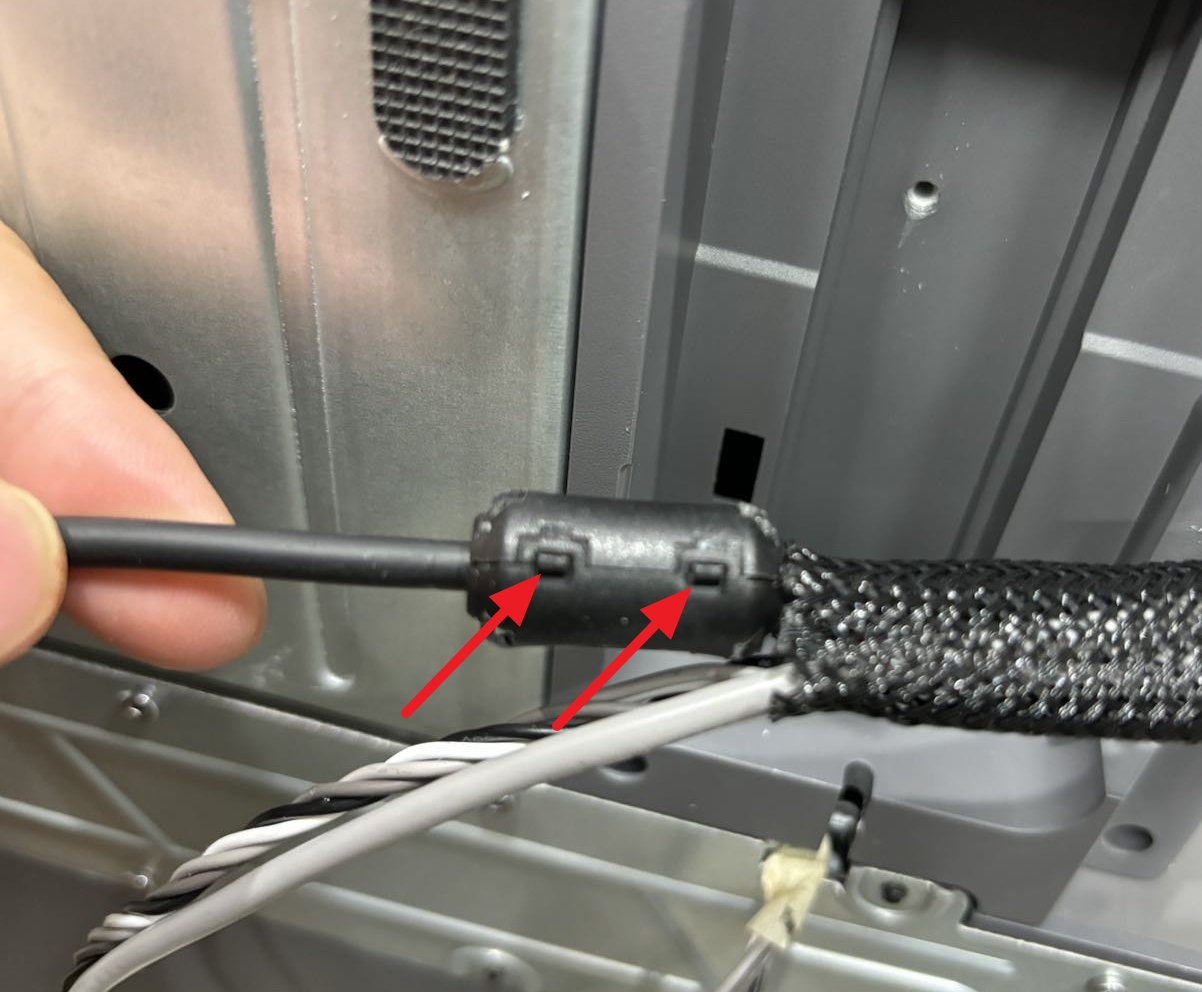

Bước 2: Trước tiên, lấy đầu cáp USB-C có gắn lõi ferrite. Tháo bộ phận này ra khỏi hai khóa cài.
Lưu ý: ghi nhớ vị trí của lõi ferrite trên cáp USB-C, vì bạn cần lắp lại vào đúng vị trí tương tự trên cáp mới.
Bước 3: Lấy cáp USB-C ra khỏi ống bọc kim loại (metal sleeve).
Tháo cáp USB-C

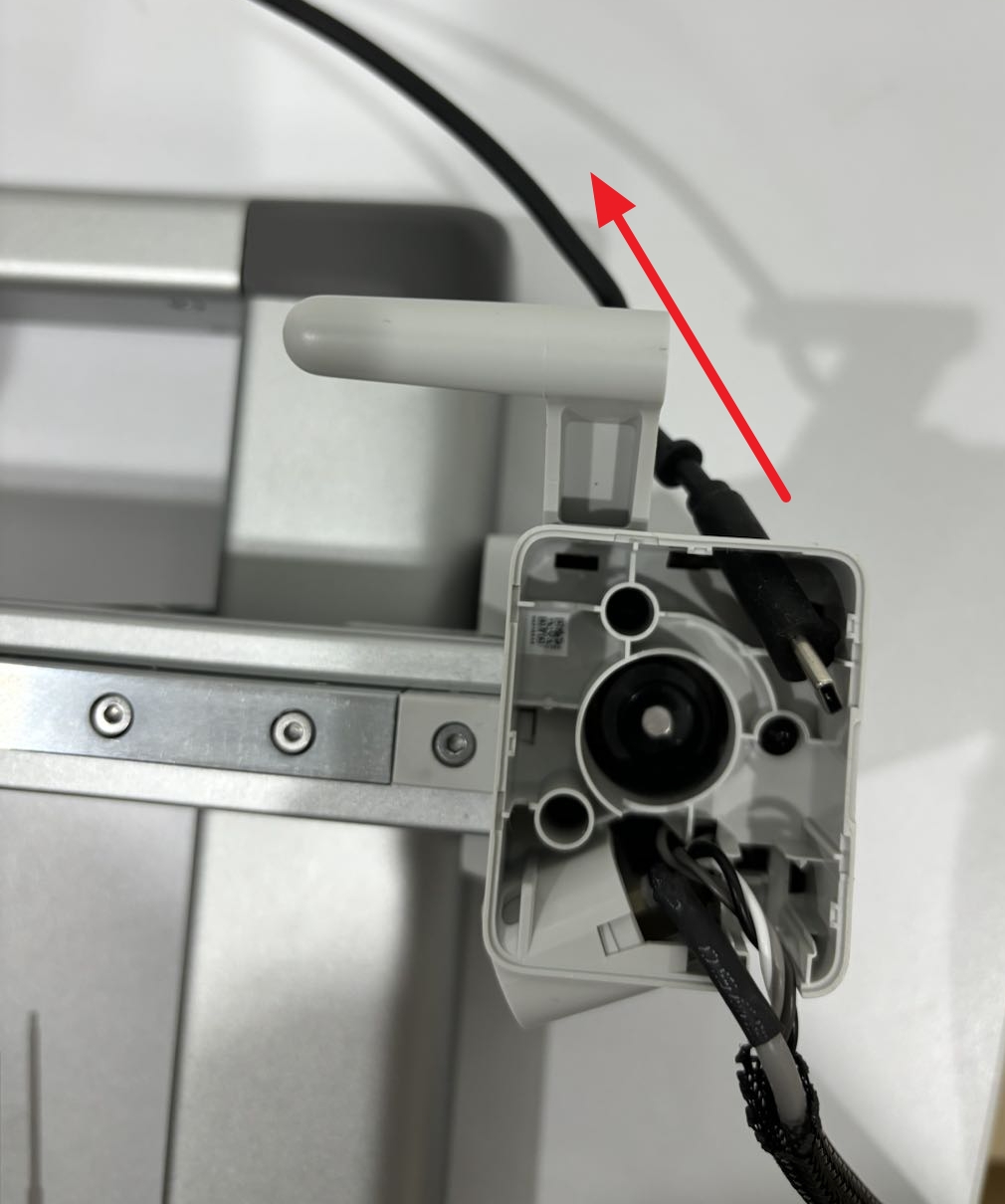

Tháo cáp USB-C khỏi hộp động cơ trục X (X motor box).
2. Lắp dây type mới cho đầu in 3D Bambu Lab A1 Combo
Lắp cáp USB-C vào hộp động cơ trục X (X motor box)

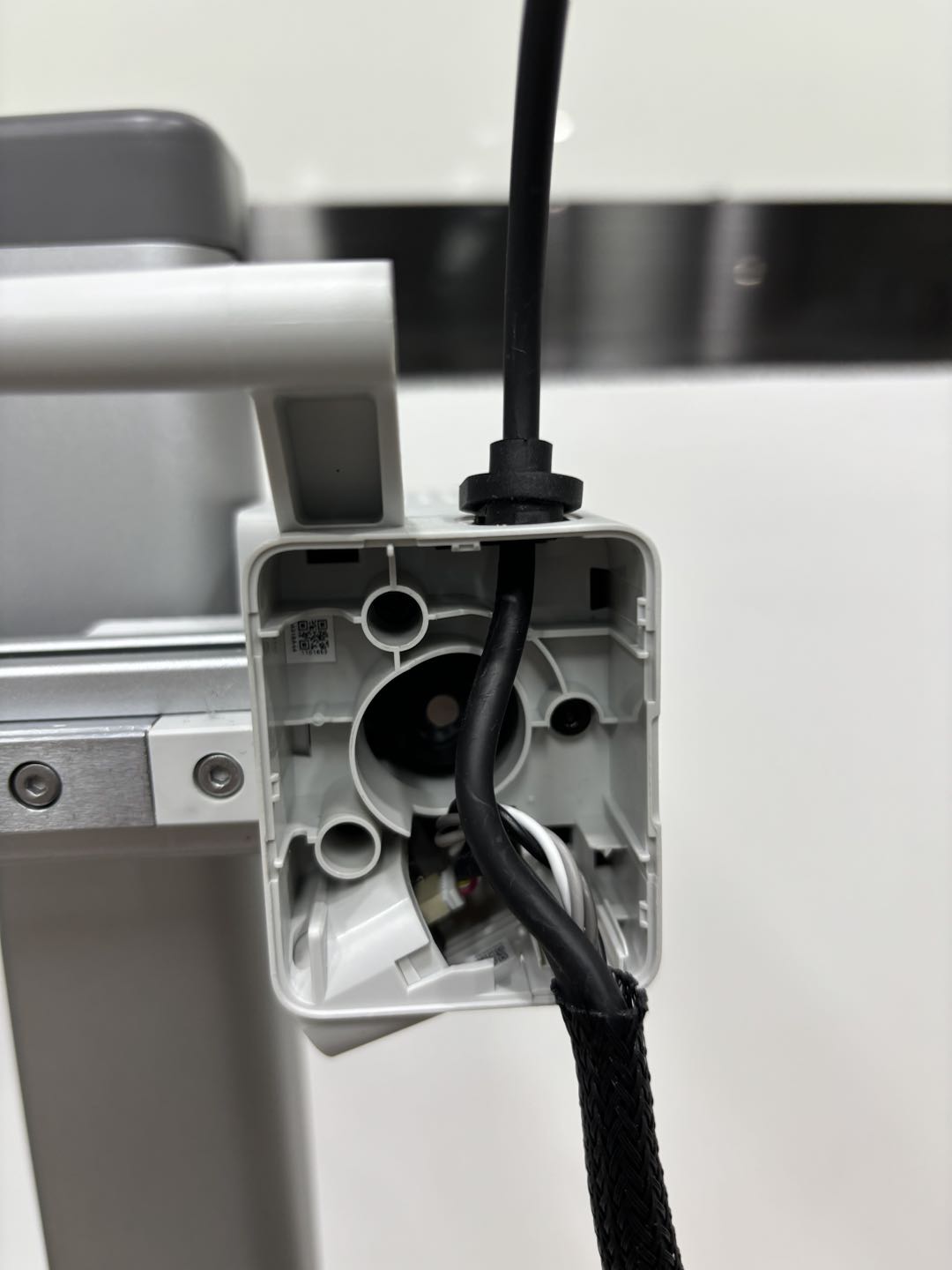

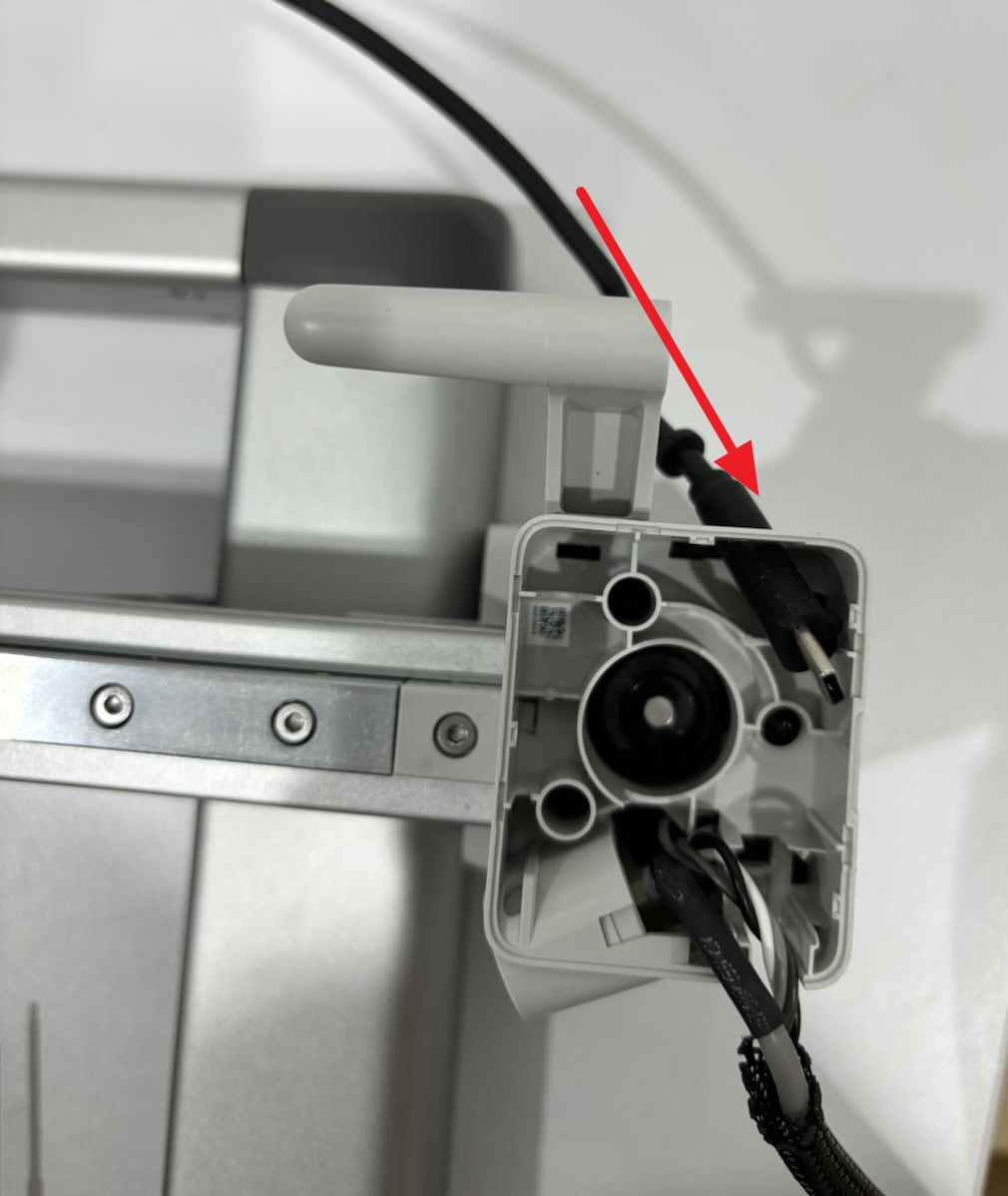

Tháo lõi ferrite (ferrite core attachment) khỏi cáp, sau đó luồn cáp qua lỗ nhỏ phía trên hộp động cơ trục X.
Khuyến nghị đánh dấu vị trí của lõi ferrite để có thể lắp lại dễ dàng vào đúng vị trí sau này.
Luồn cáp USB-C vào ống bọc kim loại

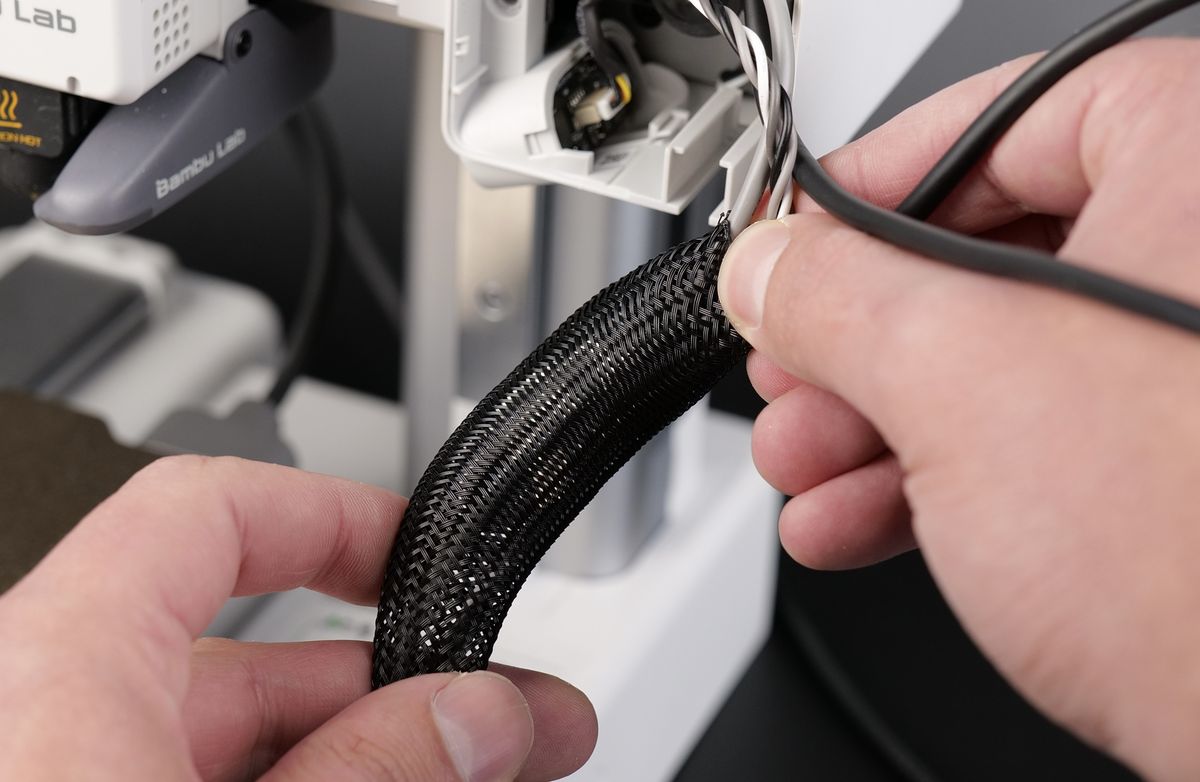

Bước 1: Đẩy cáp USB-C xuyên qua ống bọc kim loại cho đến khi ra đầu còn lại. Việc luồn cáp sẽ dễ hơn nếu bạn bóp nhẹ ống bọc kim loại trong quá trình thực hiện.
Bước 2: Lắp lại bộ phận lõi ferrite vào cáp ở vị trí ban đầu.
Lắp cáp USB-C vào hộp cáp
Bước 1: Đặt cáp USB-C vào trong hộp cáp, sau đó đóng khóa lại.

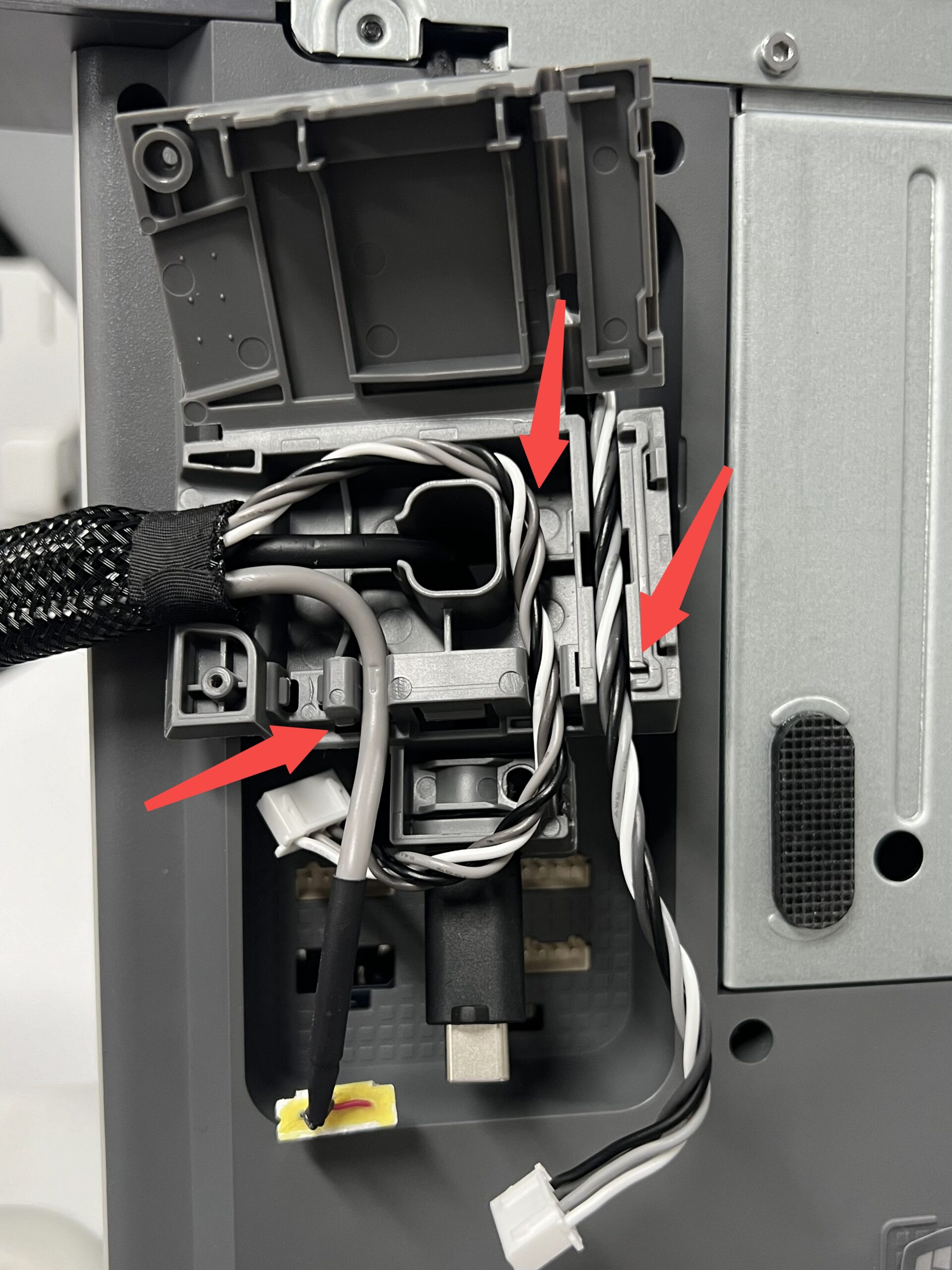

Bước 2. Đặt các dây cáp của động cơ X, động cơ Z và camera vào các khe tương ứng, đóng khóa cài và siết chặt vít.
| Lưu ý có một gờ nhỏ cần nằm ở phía bên của cáp như minh họa bên dưới.
|

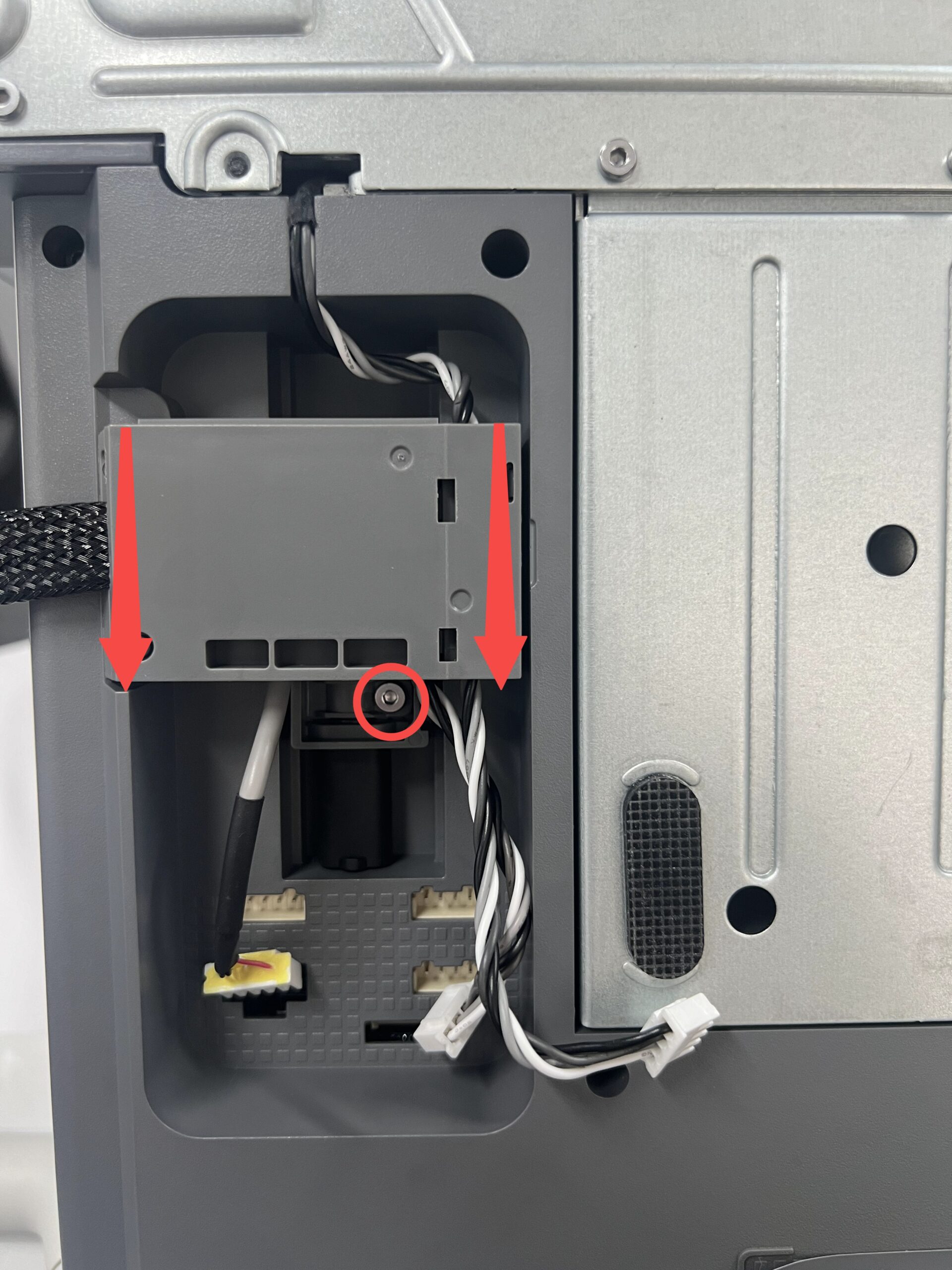

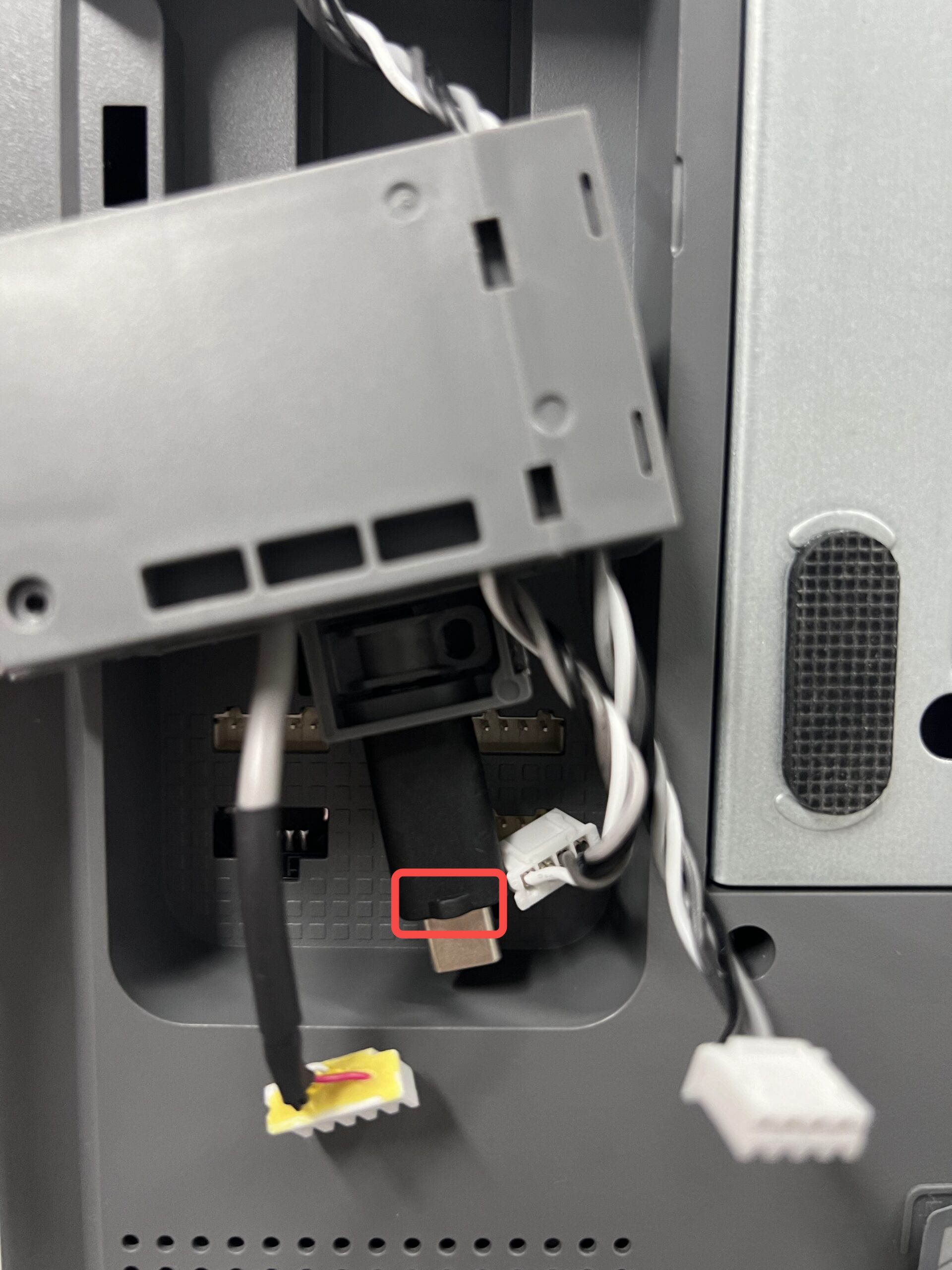

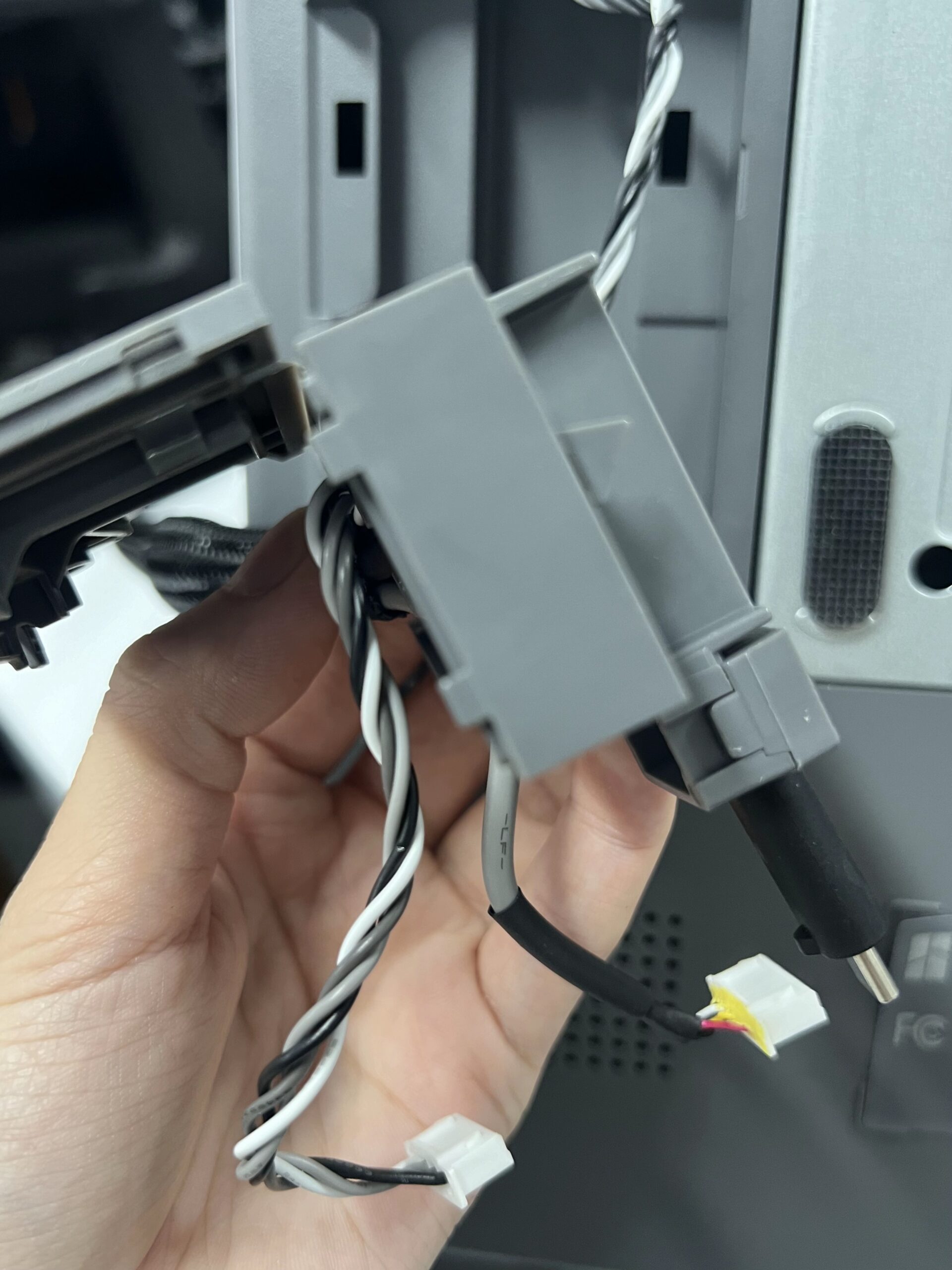

Bước 3: Căn chỉnh cẩn thận giá đỡ dây, sau đó ấn xuống dưới, đồng thời đảm bảo cáp USB được ép sát vào khung máy. Tiếp theo, siết chặt vít như trong hình để cố định. Tránh siết quá chặt vì vít được bắt vào khung nhựa.

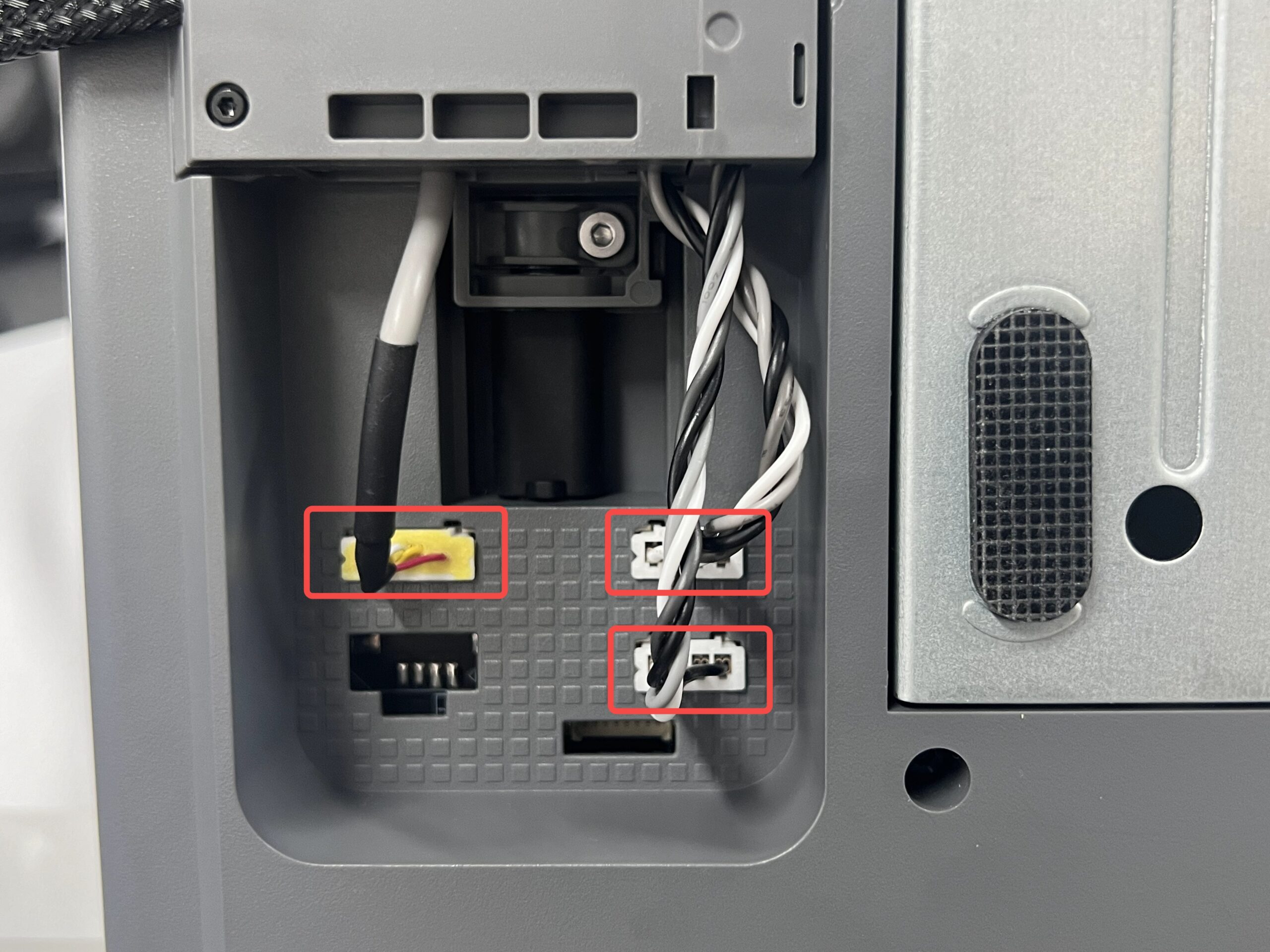

Bước 4: Tiếp theo, kết nối lại các cáp của camera, động cơ trục X và động cơ trục Z để hoàn tất quá trình lắp đặt.
Lưu ý: Cáp ngắn hơn ở bên phải là cáp động cơ trục X, kết nối vào cổng phía trên bên phải; cáp dài hơn ở bên phải là cáp động cơ trục Z, kết nối vào cổng phía dưới bên phải.

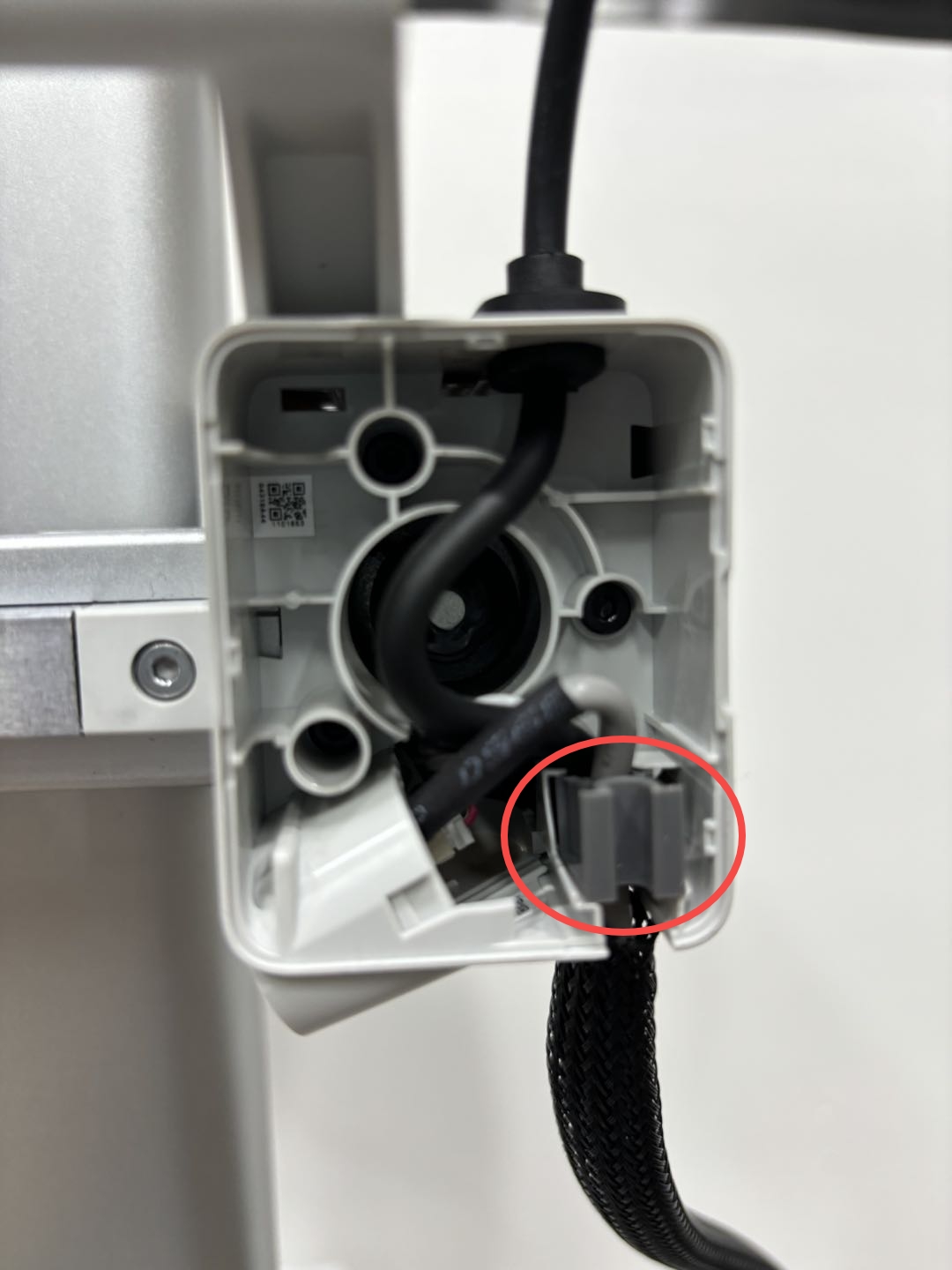

Lắp giá cố định cáp USB-C và đầu nối dây
Bước 1: Lắp giá cố định vào hộp động cơ trục X.

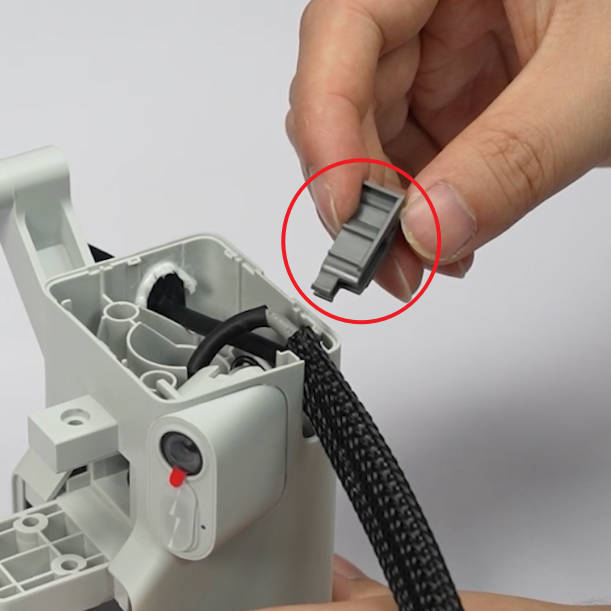

Bước 2: Lắp đầu nối dây như hình minh họa bên dưới

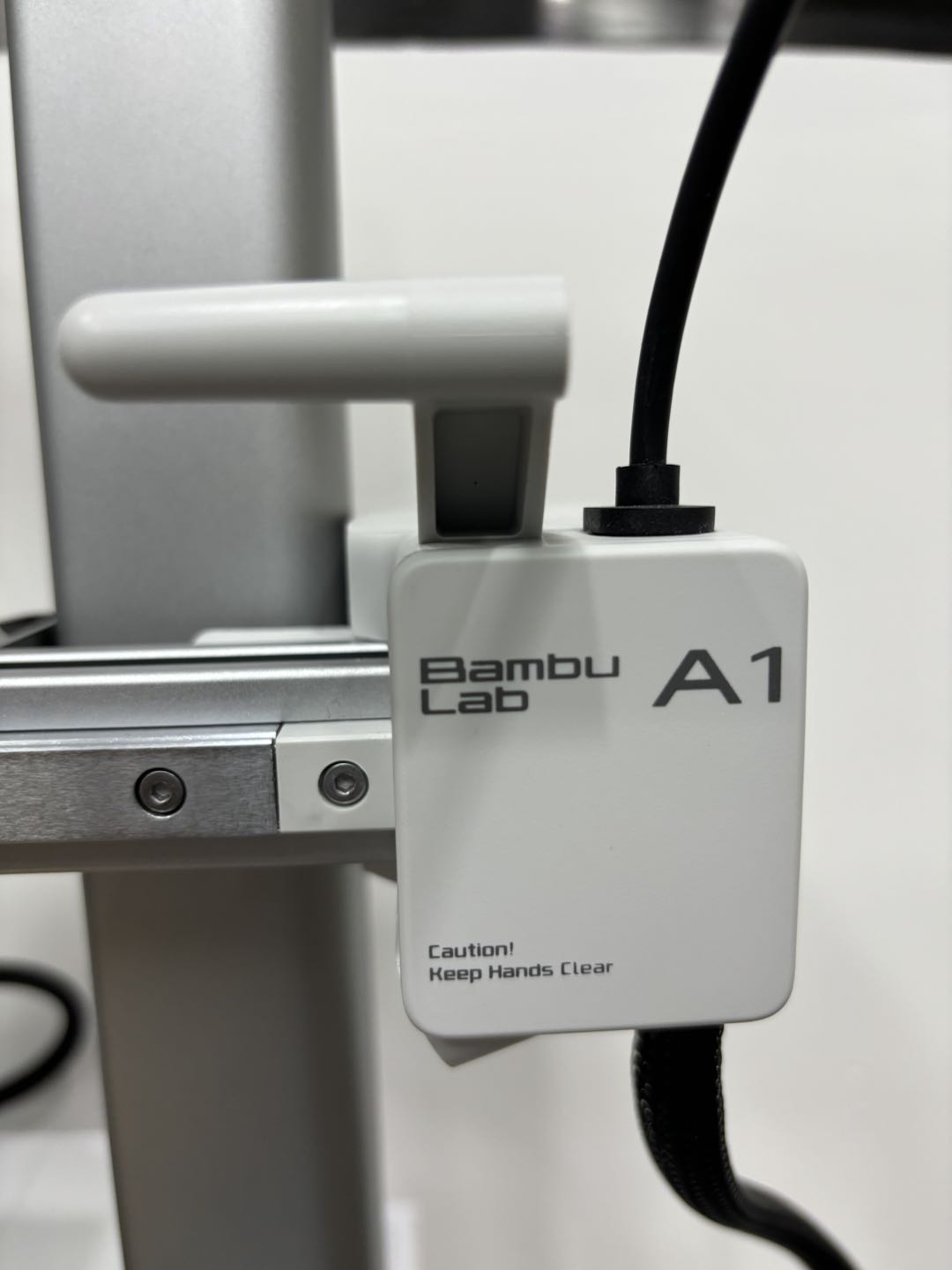

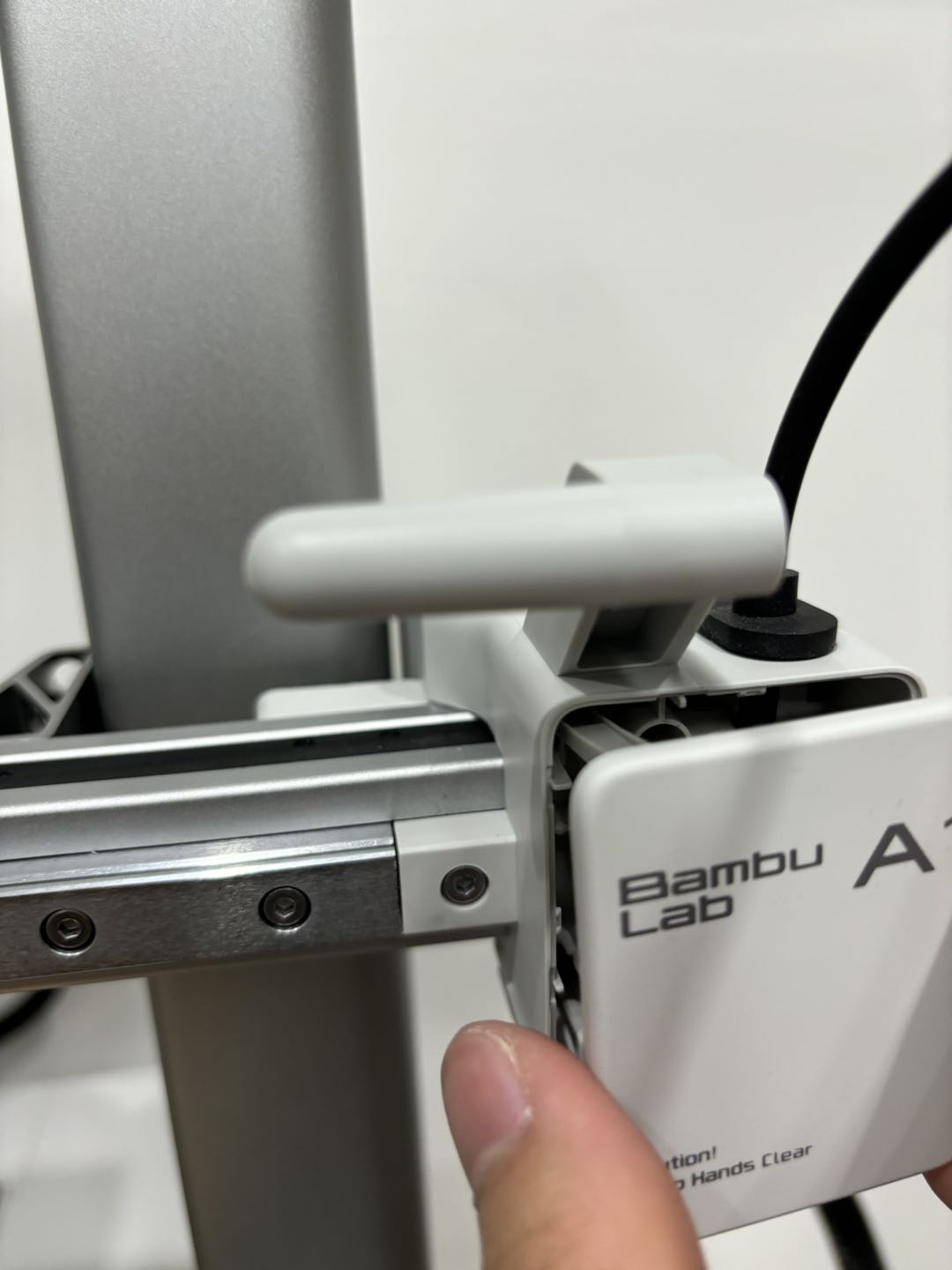

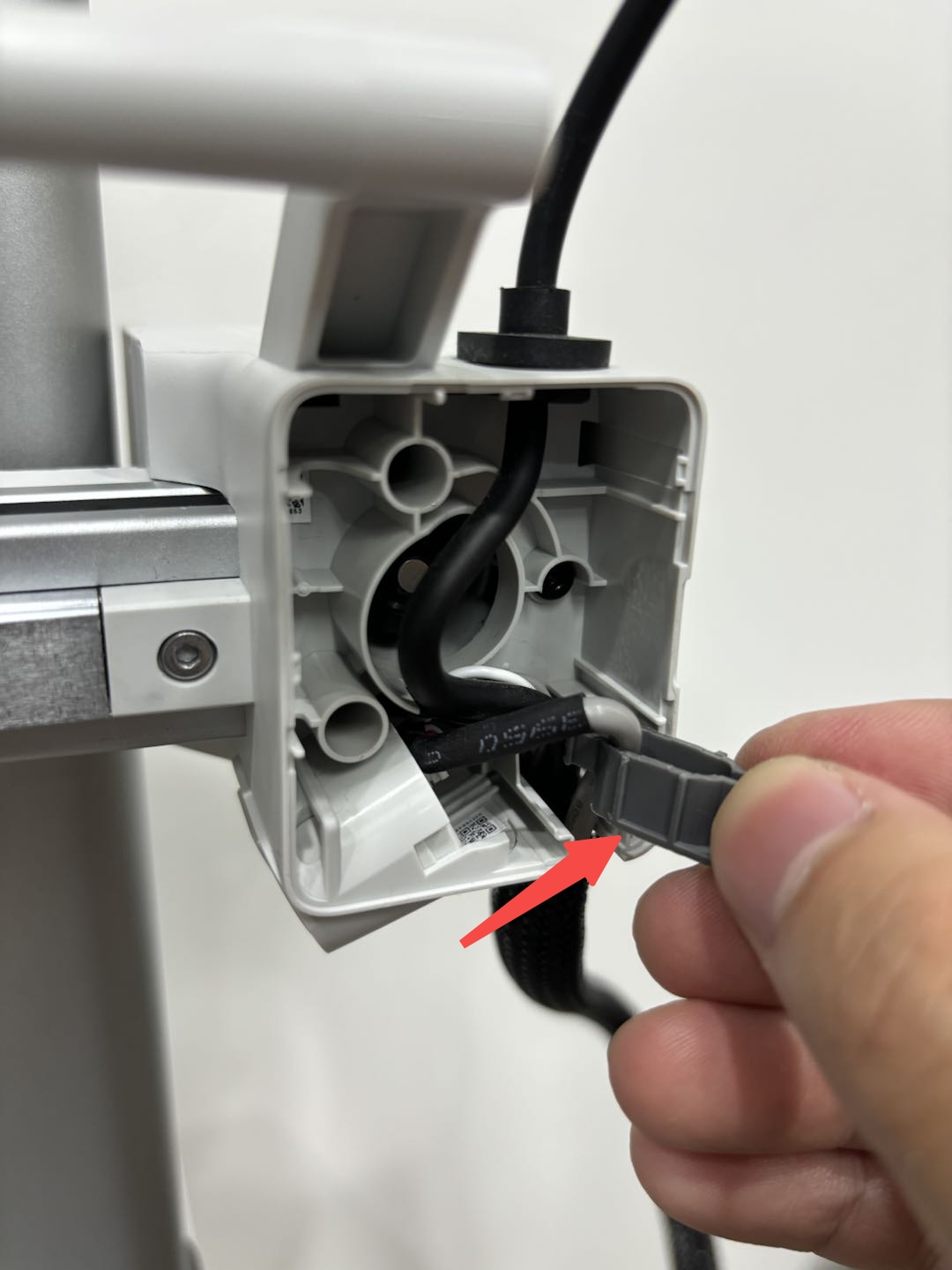

Bước·3: Lắp lại nắp trước. Bạn sẽ nghe thấy tiếng ” cạch” báo hiệu đã lắp thành công
Cố định cáp USB-C vào đầu in
Cắm cáp USB-C vào đầu in, sau đó sử dụng bốn ốc vít để siết chặt cố định.

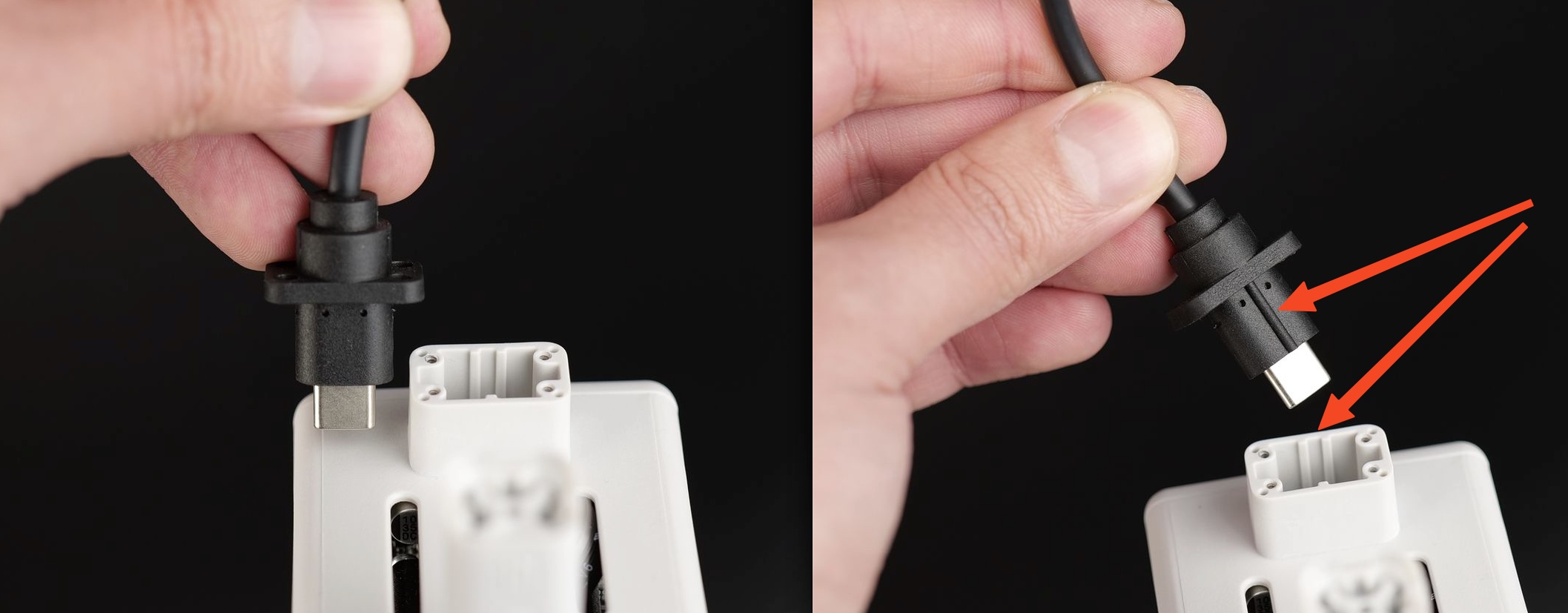

Lưu ý: Không siết vít quá chặt để tránh làm hỏng ren. Đồng thời, cần đảm bảo cáp USB-C được căn chỉnh đúng với rãnh trên đầu in trước khi cắm vào.
Ghi chú sau khi thay dây type đầu in 3D Bambu Lab A1 Combo
